Как сделать фундамент из кирпича для дома своими руками: как правильно выложить цоколь: Обзор

Виды фундамента из кирпича

Фундамент из кирпича может быть сделан ленточным или столбчатым. По названиям видно, что ленточный представляет собой выложенную из кирпича ленту, проходящую по всему периметру и под стенами будущего здания. Столбчатый же предполагает размещение постройки на отдельно стоящих столбах кирпичной кладки.

Какой выбрать кирпич под фундамент

Для устройства хорошего прочного фундамента с расчетом его эксплуатации долгие годы подойдет не всякий кирпич. Так как кирпич является основным материалом, применяемым при возведении данного типа фундамента, от его качества зависит прочность, долговечность, надежность и несущие способности основания дома.

Облицовочный или силикатный кирпич не подходят вовсе, так как не предназначены для длительной эксплуатации и подвержены быстрому разрушению. Для фундамента подходит лишь полнотелый красный обожженный (керамический) кирпич с высокой устойчивостью к промерзанию.

Иногда фундамент из кирпича возводят с использованием материалов, оставшихся от старой кладки. Данный вариант хоть и будет довольно экономичным, однако в его качестве приходится сомневаться.

Материал для возведения кирпичного цоколя

Если вы собираетесь возводить цоколь из кирпича, располагающийся на ленточном фундаменте, подберите правильный качественный материал. Далеко не все виды для этого походят.

Это интересно: кладка кирпичного цоколя своими руками.

Каждый тип сделан из разных компонентов, разными методиками изготовления. По этой причине у них различны сферы применения. Одни используются для обкладки внутренней стены, вторые для внешних несущих стен, третьи переносят высокие температуры, ими обкладывают камин.

Внимательнее относитесь к своему выбору. Силикатный кирпич очень доступен, но,используя его, вы только создадите себе проблемы, т.к. он непрочен.

Ниже представлен список материалов, из которых изготавливают керамит:

  1. Клинкер. Самый прочный. Смотрится эстетично, дополнительная отделка не понадобится. У него высокая стоимость, поэтому пользуются им не часто.
  2. Сухое прессование. Похож на керамику, но более практичен. Стоит гораздо меньше.
  3. Из глины. Не очень эстетичен, требует дополнительной отделки. Пользуется популярностью из-за морозостойкости. Стоит недорого.
  4. Поризованный. Легкий. Не требует облицовки. Стоимость средняя.
  5. Керамика. Очень эстетично выглядит. Цена варьируется в зависимости от производителя. Есть пустоты.

Подготовка фундамента перед кладочными работами

Производить кладку следует на подготовленный фундамент, требуется гидроизоляция для предупреждения переноса влаги. Для этого лучше всего использовать рулонный рубероид в два слоя. Но можно применить и битумный состав толщиной в 1,5-2 см.

Кладка первого ряда

Как правило, выкладка кирпичного цоколя начинается с углов, что делает проще дальнейшие работы. Для упрощения выкладку ведут по заблаговременно натянутому по периметру строения шнуру. Это позволяет обеспечить точный вертикальный и горизонтальный уровень.

Первым делом выводят углы, четко соблюдая вертикальную и горизонтальную линии и прямой угол. После чего устанавливают порядовки и натягивают между ними веревку для упрощения кладки и контроля уровней горизонтали и вертикали. После выведения одной стены веревку перемещают на противоположный уровень и продолжают кладку.

Выкладывать начинаем с углов

Перевязка

Алгоритм перевязки зависит от толщины цоколя. При кладке в два кирпича обычно применяют однорядную (или цепную) перевязку. При ней первый ряд выкладывают тычком наружу, а второй – по схеме «ложок-тычок-ложок». Многорядную перевязку совершают, таким образом, первые 2 ряда прокладывают аналогично, последующие же – исключительно ложковым методом.

Вентиляция

Цоколь не будет выполнять свою функцию, если не обеспечить вентиляционные отверстия. Если цоколь выкладывается из кирпича, то необязательно делать их круглой формы, проще выложить прямоугольными или квадратными. В роли перемычки можно использовать листовой материал: сталь либо арматуру.

Располагать их требуется на всех стенах, даже на внутренних перегородках. Закрывать отверстия на время зимы не рекомендуется, поскольку влажность в этом помещении постоянная. Лучше при строительстве заложить вентиляцию декоративными решетками.

Гидро- и теплоизоляция

Особого внимания в здании заслуживает цокольная изоляция. Наружный грунт от земли, которая расположена под конструкцией дома, отличается тем, что вторая не замерзает даже при низких показателях температуры окружающей среды. Чтобы организовать этот момент, фундамент отгораживается от почвы гидроизоляционным слоем из рубероида или другого металла. Для качественной укладки гидроизоляции необходимо положить два слоя рулона, пленки или мембраны. Боковая цокольная стена бетона также обрабатывается защитой от талых и поземных вод. Верхняя часть гидроизоляции на бетонном фундаменте наносится внахлест, преимущественно в областях стыков и выступает на 2 см за периметр.

https://youtube.com/watch?v=9H8AkayB4Ro

Одной гидроизоляцией работа по обустройству цоколя дома не заканчивается. Для зданий также необходимо сделать теплоизоляцию. Лучшим материалом для раскладки является пеноблок. Технология работы предполагает закрепление конструкции на внешней части устройства цоколя

Важно при этом правильно подобрать скрепляющий материал. Чтобы крепче сцепить пеноблоки используют клей или мастику

При этом материал не должен содержать в составе сольвент или ацетон, растворяющие поверхности. Нередко цоколь возводят на газобетоне. Этот материал имеет массу преимуществ. Но при этом важно учитывать тип грунта (не рекомендуется укладка на слабой почве) и температуру местности. Если столбик термометра опускается ниже 10 градусов мороза, использовать газобетон не советуют.

Какой кирпич выбрать для цоколя?

Самым важным и интересующим многих застройщиков вопросом является то, какой кирпич лучше для цоколя на фундаменте. Поскольку цокольная часть здания находится в наиболее уязвимом от внешней среды месте, материал для ее кладки должен обладать не только повышенной прочностью, чтобы выдержать несущие нагрузки от вышерасположенных конструкций здания, но и высокой стойкостью к воздействию различных неблагоприятных факторов, прежде всего, повышенной влажности.

В связи с этим, из списка применяемых материалов можно сразу исключить силикатный кирпич, который обладает достаточно высокой склонностью к влагопоглощению, что в результате циклического замерзания и оттаивания ведет к постепенному разрушению его структуры.

На вопрос о том, каким кирпичом класть цоколь, мы можем однозначно ответить, что наиболее подходящим как с экономической, так и с практической точки зрения материалом является керамический (см. фото 2).

Фото 2. Керамический кирпич на поддонах

Какой марки кирпич нужен для цоколя?

  • М-250 – надежный материал, обладающий повышенной стойкостью к любым внешним воздействиям.
  • М-150 – минимально допустимая марка красного кирпича для цоколя. Ее применение желательно с последующей облицовкой защитно-декоративными материалами. Для отделки обычно применяются цементная штукатурка, облицовочная плитка, реже (ввиду высокой цены) – клинкерный кирпич.

Числовой показатель марки отображает максимальную нагрузку, которую выдерживает материал до начала разрушения, которая для М-250 будет составлять 250 кг/см 2 .

Цоколь можно делать из забутовочного кирпича (он же строительный, рядовой) – в этом случае кладку обычно облицовывают для придания эстетичности, но нередко выполняют и «под расшивку» (при использовании изделий достойного качества). При строительстве домов премиального класса для выкладывания цокольной части могут использовать облицовочный материал, стоимость и декоративные качества которого на порядок выше, зато последующая отделка не требуется.

Фото 3. Рядовой (забутовочный) керамический материал

Что касается марки кирпича для цоколя по морозостойкости, то здесь все зависит от бюджета на строительство. Но она не должна быть менее F50 – т.е. изделие должно выдерживать как минимум 50 циклов замерзания/оттаивания. В продаже есть материалы и с более высокими показателями (до F100), применение которых предпочтительнее, но и цена их соответствующая.

Какой красный кирпич лучше для цоколя: полнотелый или пустотный?

Пустотный керамический материал отличается наличием различного количества технологических отверстий (13-46%), которые способствуют более низкой теплопроводности. Удельный вес ниже по сравнению с полнотелыми изделиями, но и прочность, соответственно, тоже.

Полнотелый кирпич для цоколя (см. фото 4) обладает сплошной структурой (пустотность не более 13%), поэтому и теплопроводность несколько выше. Зато по прочности он значительно выигрывает, что позволяет использовать его для возведения ответственных несущих конструкций.

Фото 4. Полнотелый керамический материал

Если вы еще не решили, какой лучше выбрать кирпич на цоколь, мы рекомендуем купить полнотелые изделия, которые характеризуются большей прочностью на сжатие.

Допускается применение и пустотелого материала (см. фото 5), но только для строительства зданий высотой не более 1 этажа, которые не создают чрезмерных нагрузок на основание. При этом в процессе выбора учитывайте, что пустотность – показатель вариативный. То есть у одних элементов она может составлять 15%, а у других – 46%. Соответственно, и допустимая нагрузка у них будет разная. В этом случае не нужно долго думать, из какого кирпича сделать цоколь – выбирайте «золотую середину».

Фото 5. Пустотный красный кирпич

Какой по размерам должен быть кирпич для цоколя?

  • 1НФ – одинарный с размерами 250×120×65 мм;
  • 1,4НФ – полуторный с габаритами 250×120×88 мм.

Принципиальной разницы в том, какой кирпич из этих видов использовать для цоколя дома, нет. Ориентируйтесь на предполагаемую высоту цокольной части здания – это поможет вам подобрать подходящий по размерам материал.

Стоит отметить, что керамические изделия бывают и двойными (2,1НФ, 250×120×140 мм), но они производятся только пустотелого типа. На практике такой кирпич для цоколя не применяется.

Возведение кирпичного цоколя

Высота цоколя определяется обычно практической пользой. Если по проекту ниже первого этажа предусмотрено расположение вспомогательных помещений, например, котельной или гаража, то цоколь будет высоким. Кстати, такое решение придает зданию благородный и изящный вид. Цоколь из кирпича на протяжении многих лет не теряет своих позиций.

Перед началом производства работ по устройству основной конструкции, необходимо надежно изолировать фундамент от проникновения влаги.

Какой выбрать кирпич

В настоящее время производится множество видов кирпича

Кирпич производится различных видов: глиняный, силикатный, с наличием пустот и без них, одинарный и полуторный, фасонный.

Виды материала с пустотами для кирпичного цоколя фундамента не годится по той причине, что он может конденсировать влагу, которая со временем его обязательно разрушит, что таит опасность для всего здания.

Поэтому возведение цоколя надежнее всего выполнять из кирпича глиняного полнотелого, клинкерного, силикатного или кислотоустойчивого. Материалы выпускаются производителями с различными физико-техническими показателями. Следует выбирать кирпич с высокой прочностью, стойкостью к перепадам температур, а также плохо воспринимающим влагу.

Если планируется строить цоколь с использованием кирпича, то размеры фундамента по ширине должны рассчитываться исходя из геометрии кирпича. Так, толщина в один кирпич означает размер в 25 см, в полтора кирпича – 38 см, а в два – 51 см.

Гидроизоляция

Мастика незаменима при проведении гидроизоляции цоколя

Устройство гидроизоляции фундамента – процедура не просто необходимая, а обязательная. Иначе страдать будет все здание: плесень и сырость будут в нем постоянные гости.

Самым известным вариантом считается укладка двух слоев рубероида на битумной мастике и один слой стеклоизола. Битумной мастикой также обрабатываются не только верх, но и вертикальные поверхности фундамента.

Сырой фундамент – опасность для всего сооружения

Потому гидроизоляционным работам уделяется такое большое внимание

Как выставить углы

Кладка цоколя из кирпича начинается с углов. Обычно используют полнотелый кирпич. В связи с определенной сложностью и ответственностью эта работа поручается опытным каменщикам.

  • На гидроизоляционный слой по углам сначала без раствора выкладывается первый ряд кирпичей на требуемую ширину цоколя.
  • Правильность углов выверяют уровнем и отвесом;
  • Линейными измерительными инструментами поверяют геометрические параметры периметра здания и его диагонали по углам.

Кирпичная кладка

Только после завершения всех предыдущих этапов начинают выкладывать цоколь (от углов к середине стены). Главные помощники каждого каменщика – отвес, уровень, шпагат или веревка.

При кладке цоколя необходимо постоянно контролировать горизонтальность конструкции

Чтобы стена получилась ровной и строго вертикальной, необходимо через каждые три-четыре ряда проверять все размеры. Веревка натягивается от одного угла до другого, чтобы каменщик мог выкладывать стену как можно ровнее.

Кирпичный цоколь можно возводить на фундаменте из любого материала. При этом необходимо учитывать вес стен, чтобы он не превышал несущую способность основания.

Больше всего цоколь из кирпича подходит для легких стен из дерева или фахверковых. Для скрепления кирпичей между собой применяется цементно-песчаный раствор марки М75. Чтобы конструкция была более крепкой и хорошо воспринимала нагрузки, через 4-5 рядов кладки по высоте необходимо выполнять армирование сетками из стали.

Диаметр проволоки для армирования должен быть не менее 3 мм, размер ячеек – от 4 до 120 мм. Сетки используются сварные. Раствор при кирпичной кладке укладывается с таким расчетом, чтобы он полностью покрывал арматуру во избежание коррозии.

Кирпичные ряды выкладываются строго горизонтальными рядами в определенном порядке, который называется системой перевязки. Швы по высоте в соседних рядах не должны совпадать, их располагают в «шахматном» порядке. То есть камни располагают со сдвигом по отношению друг к другу. Также такого эффекта добиваются чередованием ложковых (по продольным сторонам кирпича) и тычковых (по торцевым сторонам камня) рядов.

Рекомендуем посмотреть видео о том, как производить кладку материала самостоятельно.

По всему периметру цоколя необходимо устраивать вентиляционные отверстия размером 150-250 мм через каждые три метра, на некотором расстоянии от поверхности почвы. Высота окошек может равняться ширине или быть немного больше.

Возможные ошибки и их устранение

К самым главным ошибкам относятся:

  1. Неравномерность швов кирпичной кладки по ширине; при этом кирпич начинает «гулять» по всей вертикальной поверхности стены от ряда к ряду; даже если и удастся вывести верхний ряд кладки в нужную плоскость — его внешний вид снаружи выглядит неаккуратным и неопрятным. Для исправления лучше до того, как кладочный раствор набрал проектную прочность, разобрать кладку и пригласить для возведения более опытного каменщика.
  2. Заваливание и наклон внутрь или наружу горизонтальных плоскостей рядов кладки; швы кладки не нужно делать толще, чем 1 см, с внутренней и наружной сторон он должен быть одинаковым; при недостатке опыта каменщика, допускается использование самодельных временных шаблонов, выполняющих те же функции, что и пластиковые крестовины при облицовке керамической плиткой.
  3. Ступенчатость, когда верхняя плоскость столбика оказывается выше или ниже реперной отметки ранее выложенных угловых столбиков; устранение дефектов такого рода, как стесыванием кирпичей верхнего ряда, так и, наоборот, увеличением толщины растворного шва перед кладкой основных плоскостей стен — недопустимы; такой кирпичный цоколь также подлежит разборке и переделке.

Выкладываем остальные ряды

Дальше укладываем по тому же принципу остальные ряды с перевязкой швов (в нашем случае перевязка в полкирпича). При этом риски как на фундаменте для первого ряда уже не ставим, но следим, чтобы вертикальные швы через ряд были на одном уровне. На рисунке это для примера швы в 1-ом и 3-ом ряду. Более подробную информацию про виды и способы перевязки швов вы найдете в нашей статье “Все о кирпичной кладки. Перевязка швов”.

Далее по этому принципу выставляются все стены нашего строения. Не забываем следить за чистотой лицевой стороны кладки и расшивать швы до схватывания раствора. Также, если необходимо армирование кладки, определяем через, сколько рядов его будем делать (обычно через каждые 5-6 рядов). www.gvozdem.ru

Нужен ли кирпичный цоколь на фундамент дома и зачем?

Цоколь и фундамент элементы взаимосвязанные. Материал из которого будет изготовлено основание здания прописывается в проекте. Основная его задача: соответствовать назначению строения.

Почему кирпичная кладка цоколя лучше бетонной заливки:

  1. Кирпич в основании – залог тёплых полов. Бетон такого эффекта не даёт, придётся делать дополнительное утепление.
  2. Сквозь неё проще провести продухи, необходимые для вентиляции подземного пространства.
  3. Не нужно выстраивать опалубку для удержания конструкции, просто собрать (можно это сделать самостоятельно, без привлечения рабочих).

В российских климатических условиях строительство цоколя необходимо для защиты здания от разрушения после выпадения снега и весенних паводков.

Конструкция берет на себя все погодные неприятности, защищает строение от подземных вод. Она возвышает дом над поверхностью земли и тепло от обогрева помещений не уходит в грунт, а остаётся внутри. Эксплуатационные характеристики здания сохраняются, полы остаются тёплыми, сухими.

Помимо этого, ровная кладка кирпича помогает направить несущие стены, выровнять основание, если, например, участок, где заложен фундамент, находится под наклоном.

Как правильно возводится цоколь из кирпича на ленточном фундаменте, читайте здесь.

Как сделать своими руками?

Процедура самостоятельного сооружения кирпичных фундаментных столбиков предусматривает выполнение нескольких поочередных процедур. Они стартуют с расчетов, завершаясь забиркой. Рассмотрим подробнее каждую стадию работы.

Расчеты

На площадь опоры влияют габариты проектной поверхности фундаментной подошвы. Обычно принято сооружать столбы, обладающие квадратным либо прямоугольным сечением.

При возведении одноэтажного строения практичнее сооружать квадрат со сторонами 0,38 м, или прямоугольник, габариты которого 0,38*0,25 м.

Если запланировано двухэтажное здание, сечение столбов не может быть меньше, нежели 0,5*0,5 м.

Разметка

После предварительной очистки участка застройки, необходимо начать скрупулезную уборку от растительности всей этой территории. Для предотвращения неровностей на местности требуется сразу выполнить засыпку грунтом всех присутствующих углублений.

Когда строительная зона очищена и спланирована, приступают к выполнению разметки. Ее обеспечивают металлическими штырями, устанавливаемыми в точках размещения опорных столбиков. Далее приступают к земляным работам, начиная копать по отметкам ямы.

Земляные работы

Работа стартует с устройства выемок, в которых будут размещены подушки для кладки на них кирпича. Выемку грунта выполняют, учитывая габариты рассчитанных опор, а также обеспечивают зону для удобства кладки в  углублении, достигающем 0,7 м.

Подготовка основы

Когда углубления выкопаны, на их дно засыпают десятисантиметровый песчаный и щебневый слой. Их непременно нужно утрамбовать. После этого на такую подушку укладывают гидроизоляцию, чтобы защитить от грунтовой влажности кирпич.

Усилить основание получится, если поверх рубероида выполнить заливку бетона слоем 15 см, внутри которого разместить арматуру. Спустя пару дней уже можно будет начинать кладку кирпичей, используя максимальный по  крепости цементный раствор.

Кладка

При укладке непременно делают перетяжку каждых трех рядов армирующей сеткой. Выполняя кладку, нельзя забывать о проверке рядов на горизонтальность и вертикальность, используя строительный уровень.

По высоте опоры обязаны подниматься над уровнем грунта минимум на 20 см. Если горизонт имеет уклон, то это значение относится к самой верхней его точке.

Технология кладки предусматривает размещение в каждом ряду по 4 кирпича, тогда столбик будет квадратным и иметь внутри пустоту. Ее заполняют арматурой, после чего заливают бетоном, чтобы существенно укрепить возводимую конструкцию.

Гидроизоляция столбов

После завершения процесса кладки требуется дополнительно защитить столбики от влаги. Это мероприятие выполняют, используя битумную  мастику по вертикали, а также мембраны для остановки подъема воды вверх.

Засыпка свободного пространства

Для обеспечения медленного высыхания раствора между кирпичами, благодаря чему он наберет максимальную прочность, необходимо выждать 7 суток.

Затем все оставшееся внутри углублений пространство нужно засыпать гравием либо щебнем. Такая технология позволяет нивелировать действие на опору сезонных грунтовых перемещений.

Гидроизоляция верхней части опор и забирка

Поверх кирпичных опор требуется проложить слой рубероида, а уже на него монтировать мауэрлат. Между столбами желательно возвести забирку — засыпку пространства грунтом, способным не допускать проникновение под нижнюю поверхность здания холодного воздуха.

Преимущества и недостатки ЛФ, условия эксплуатации

Понять, почему ленточный фундамент так назван несложно – все понятно из его геометрии. Основание представляет собой железобетонную ленту, которую строят по периметру будущего дома.

Традиционный ленточный фундамент строят из бетона, который заливают в подготовленную опалубку. Ленту обязательно армируют, металлическими прутами, создавая из них решетку.

За счет устройства, такое основание обладает многими достоинствами:

  1. Простая конструкция, не требующая для строительства тяжелой техники – достаточно обычных инструментов, чтобы сделать все земляные работы, изготовить опалубку и бетонный раствор, прямо на участке.
  2. Относительно небольшая стоимость – за счет небольшой площади основания, по сравнению с плитным фундаментом, к примеру.
  3. Способность выдерживать высокие нагрузки – на таком основании можно строить и двуххэтажный кирпичный дом.
  4. Устойчивость к морозам.
  5. Возможность строительства без привлечения рабочих бригад.
  6. Быстрое возведение.

Но у ленточного фундамента есть и определенные недостатки. Прежде всего, он подходит только для плотных, непучинистых грунтов.

Если почва пучинистая, строить ленточный фундамент можно, но его глубина, ширина подошвы будут намного больше, что усложняет возведение. Если у грунта слабая несущая способность, ленточное основание не подходит.

Вторым, относительным недостатком является собственная большая масса, к которой добавляется вес дома. При неправильном расчете это приводит к проседанию здания.

Виды кладок

Существует много видов кладки, имеющих декоративное или чисто практическое значение.

Выбор наиболее подходящего варианта в первую очередь обусловлен толщиной цоколя.

Поскольку цоколей в полкирпича не бывает, минимальный вариант — кладка в кирпич. Основным элементом кладки является перевязка, т.е. размещение кирпичей таким образом, чтобы все швы пересекались цельными брикетами.

Самым известным способом перевязки является обычная ложковая кладка, но она не позволяет перевязывать внешние и внутренние ряды между собой.

Поэтому чаще всего используют цепную кладку, когда один ряд кирпичей укладывается обычным ложковым способом, а другой ряд — тычковый, т.е. состоящий из кирпичей, уложенных поперек оси стены.

ОБРАТИТЕ ВНИМАНИЕ!
При использовании цепной кладки существуют специальные правила, предписывающие укладку тычком первого и последнего ряда, выступающих элементов или участков, расположенных непосредственно под балками.

Какие материалы и инструменты потребуются?

Как правильно выложить цоколь из кирпича и какие материалы понадобятся?

Список материалов:

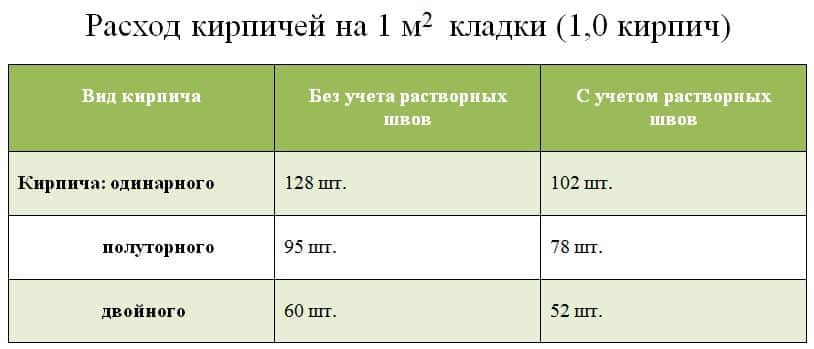

Таблица расхода кирпичей на 1 м2 кладки (1,0 кирпич).

  • кладочная сетка — для армирования стены;
  • красный кирпич;
  • песок, цемент — для изготовления раствора.

Список инструментов:

  1. Строительный уровень. Используется для контроля соответствия ровности углов.
  2. Строительный шнур — причалка.
  3. Отвес.
  4. Порядовка. Используется при возведении красивой стены.
  5. Молоток-кирочка. Используется для деления кирпича на необходимые части.
  6. Кельма каменщика.
  7. Растворная лопата.
  8. Шаблоны. Используются металлические прутья.

Работы следует проводить при строгом соблюдении указанных этапов.

Плюсы и минусы кирпичного основания

Такой вариант основания привлекает множеством преимуществ, хотя сооружение не лишено и недостатков в процессе эксплуатации.


Рассмотрим сначала достоинства методики:

  • низкая стоимость кладочных мероприятий;
  • отсутствует надобность выполнять гидроизоляцию основания;
  • не требуется делать опалубку;
  • конструкция лучше переносит действие, вызванное пучением грунта.

Невзирая на такие очевидные преимущества, нельзя забывать о минусах, присущих такой технологии возведения опорных столбов:

  • невозможность сооружения подвального помещения;
  • запрет на строительство этого варианта основания при значительной тяжести дома;
  • кирпичные опоры не рекомендовано сооружать при существенном пучении грунта.
