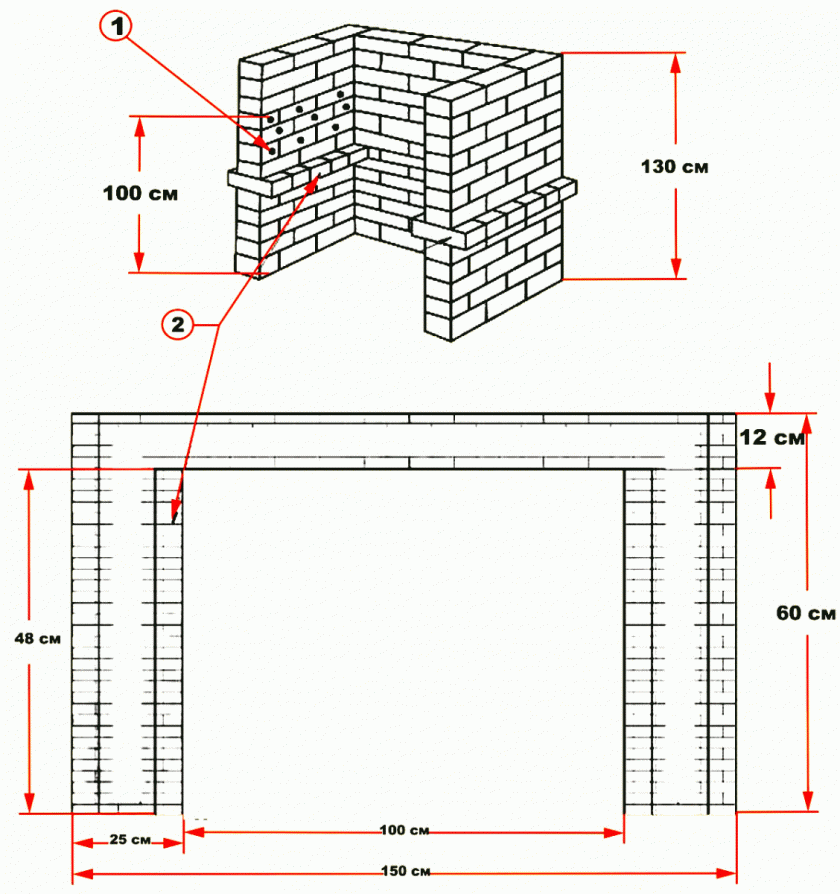

Простейшая П-образная конструкция
Начинающим мастерам лучше остановиться на простых схемах, которые не требуют большого количества материалов и хороших навыков кладки.
Для начала предлагаем П-образную конструкцию.
Уже подготовленную забетонированную площадку необходимо разметить, учитывая размеры имеющегося в наличии кирпича.
По разметке начинают выкладку кирпича. Учитывая простоту конструкции, здесь не обязательно даже придерживаться какой-то определенной порядовки
Обратите внимание: для выкладки печи барбекю своими руками используются два вида кирпича – обычный и огнеупорный. Обычный образует внешний контур, огнеупорный – внутренний
Проставки между блоками помогают сразу определиться с шириной швов кладки.
После предварительной раскладки и разметки начинают кладку. Внешний контур можно класть на обычный раствор, внутренний – на специальный, с повышенной огнестойкостью (для печей).
Чтобы скрепить стенки внешнего и внутреннего контура, используют металлические закладные.
По достижении нужного уровня (примерно 75…80 см) во внутренний контур вмуровывают опоры для решетки барбекю.
Завершающая стадия работы – установка плитки на обе стенки и промежуток между ними. Это одновременно и украшение конструкции, и защита кирпича от попадания влаги, и создание небольшого разделочного столика/сервировочной поверхности. Благодаря нескольким рядам держателей решетки и поддон с углями можно ставить на разные уровни.
Инструменты и материалы
Инструменты
Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:
- емкость для замеса кладочной смеси;
- миксер или бетономешалка;
- лопата;
- ведра;
- колышки со шнуром;
- рулетка;
- строительный уровень;
- мастерок;
- болгарка;
- перфоратор;
- строительный молоток;
- щетка для снятия раствора;
- перчатки.
Строительный уровень понадобится при возведении мангала неоднократно
Материалы
Материалы, которые понадобятся для базовой конструкции:
- цемент М-400;
- рубероид РКП-350;
- доска, брус;
- гравий;
- песок;
- смесь кладочная глино-шамотная для огнеупорной кладки;
- армированная сетка;
- арматура;
- уголок;
- кирпич;
- листы базальтового картона 1200 х 00х 10.
Стальной прут, армирующая сетка, уголок
Дополнительные опции:
| Для чего понадобится | Наименование |
| Труба | дымосборник из металла;зонт на дымовую трубу. |
| Печь | шаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур. |
| Коптильня | дверцы;базальтовый шнур;труба дымоотводная;задвижка. |
| Крыша, козырек | деревянный брус;рубероид;крепеж;черепица. |
| Облицовка | облицовочный материал;клей;грунтовка;затирка;средство для финишной обработки. |
Какой кирпич лучше для строительства
Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.
| Тип кирпича | Марка | Размеры, мм | Применение |
| Шамотный | ША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25 | 230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55 | Топка печи ижаровни,свод дымохода |
| Красный печной | М-200М-180 | 250х120х65250х120х88250х120х138 | Общая кладка:нижние уровни,внешние стены,дымоход |
| Красный рядовой полнотелый | М-100М-125М-150 | 250х120х65250х120х65250х120х65 | Нижний уровень,перекрытие междудровяником и топкой, труба |
| Облицовочный | 250х120х65250х120х88250х85х65 | Наружная кладка |
Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.
- Кирпич шамотный
- Кирпич шамотный клиновидный
Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.
- Шамотный кирпич ША-5
- Шамотный кирпич ША-6
- Шамотный кирпич ША-25
Размеры шамотных кирпичей
Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.
Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.
- Кирпич красный огнеупорный
- Кирпич красный рядовой
- Кирпич красный печной
Интересные примеры:
Облицовочный кирпич
Раствор для кладки
На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.
Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.
Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.
Этап первый. Подготавливаем необходимые материалы
Высота нашей конструкции будет составлять 160 сантиметров, ширина – 156 сантиметров, а глубина – всего 83 сантиметра. В этом случае понадобятся такие материалы:
- шамотный кирпич (около 400 единиц);
- поддон;
- 3-сантиметровые бетонные плиты (четыре штуки, габариты – 440х440 миллиметров);
- решетка под гриль, приблизительные размеры – 680х350х5 миллиметров;
- 20 трехсантиметровых гвоздей;
- плитка размерами 150х150 миллиметров (30 единиц);
- пара листов фанеры (720х360х6 миллиметров);
- раствор (для его приготовления потребуется 160 килограммов песка и 40 килограммов цемента);
- доска (1700х35х20 миллиметров), которая будет использоваться в качестве правила;
- девять брусков размерами 190х35х20 миллиметров для создания перемычек.
Конструкция кирпичного мангала: правила
Жаровни очень разнообразны. Тем не менее, можно обозначить базовые правила построения конструкции. У жаровни должны быть:
- Основание. Капитальный фундамент или просто место с песком либо гравием. Оптимально всё-таки бетонировать площадку.
- Опорные стенки. Наиболее распространённый вариант – П-образные мангалы.
- Решётки для дров и углей, а также для пищи, которую будут готовить на жаровне. Решётка с поддоном, сплошная плита – можно выбирать то, что больше нравится.
- Столешница. В основном она нужна для соусов, маринадов и других добавок, которые неудобно держать в руках в процессе приготовления.
Простой мангал из кирпича
Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.
Этот простой мангал из кирпича своими руками сможет сложить даже новичок
Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.
В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.
Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.
Размеры и материалы
Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.
В базовом варианте размеры такие:
- ширина 180 см;
- глубина 90 см;
- высота мангала 100 см.
Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.
Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.
Порядовка и порядок работ
Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.
Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.
Толщина шва 5-8 мм. Она должна быть одинаковой.

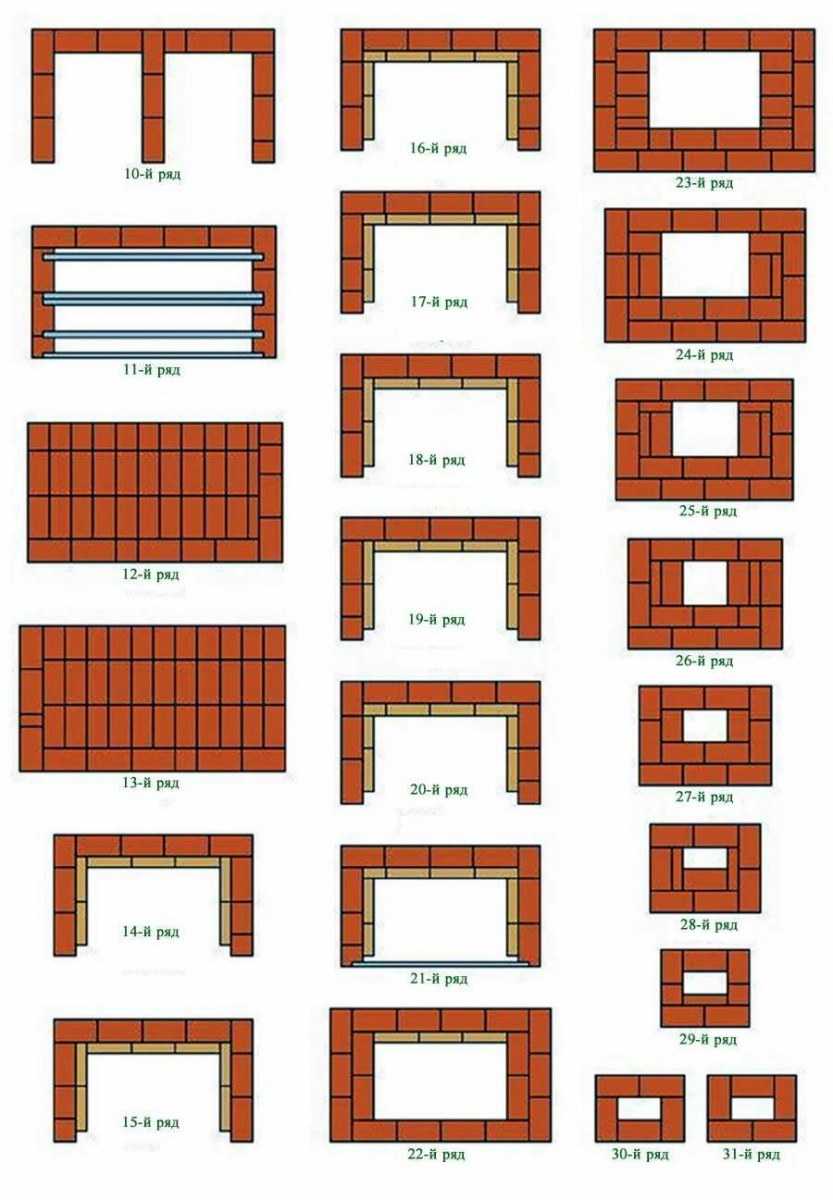

Порядовка небольшого дачного мангала из кирпича
Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.
Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.
Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры
Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.
Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»
Этап пятый. Возведение кирпичных стен
На данном этапе необходимо грамотно рассчитать положение каждого из рядов кирпичей, а также определить, сколько целых, 1/2 и 1/4 кирпичей потребуется. Безусловно, если в работе используется старый кирпич, то его предварительно следует очистить от засохшего раствора.
Первый ряд следует выкладывать с особой аккуратностью. Ниже приведена схема того, как нужно укладывать ряд №1, №3 и №5. Зазоры между кирпичами должны составлять 1 сантиметр. Периодически проверяется правильность углов, вертикальность/горизонтальность
Также важно, чтобы при кладке ряда №1 использовался густой раствор
Идем дальше. На следующем фото вы можете увидеть схему того, как укладывать ряды №2, №4, №6 и №8
В этом случае важно, чтобы стыки предыдущих рядов перекрывались кирпичами следующих (это называется перевязкой). Периодически проверяется горизонтальность, правильность углов
После того как будет уложен ряда №6, в ряде №7 должна быть изменена схема кладки на ту, что показана на изображении ниже. Четыре кирпича должны образовать выступы в нишу конструкции. На эти кирпичи будет уложен поддон.
Красным цветом здесь обозначены те кирпичи, которые должны быть уложены книзу желобком, чтобы обрамлять дымоходный канал. Кладка продолжается, в ряде №9 сооружаются выступы для фиксации гриля. Проверяется правильность опорных кирпичей.
Сооружая мангал из кирпича своими руками, необходимо проверить, на одном ли уровне находятся выступающие кирпичи для фиксации гриля. Кроме того, проверяется, входят ли гриль с поддоном внутрь ниши. Это, к слову, последний этап сооружения ниши, теперь можно начинать строить верхнюю часть конструкции. Но до этого следует позаботиться о дверке.
Значение схематичной структуры
Второе значение слова «порядовка» появилось благодаря народному просторечию. Контроль по рядам осуществляется уже не по высоте и горизонтальности, а по количеству и расположению. Порядовка барбекю – это схема, по которой производится пошаговая кладка кирпичного мангала своими руками.
Чертежи помогают и начинающему печнику, и опытному профессионалу в равной степени. Если новичку схема поможет разобраться в конструкции печи и станет полезной инструкцией для проведения работ, то мастеру порядовка пригодится в быстрой реализации схожих проектов. Единожды составленные чертежи будут служить, как школьнику таблица умножения – все контрольные на «5», или из раза в раз капитальная барбекю с казаном или русской печью.

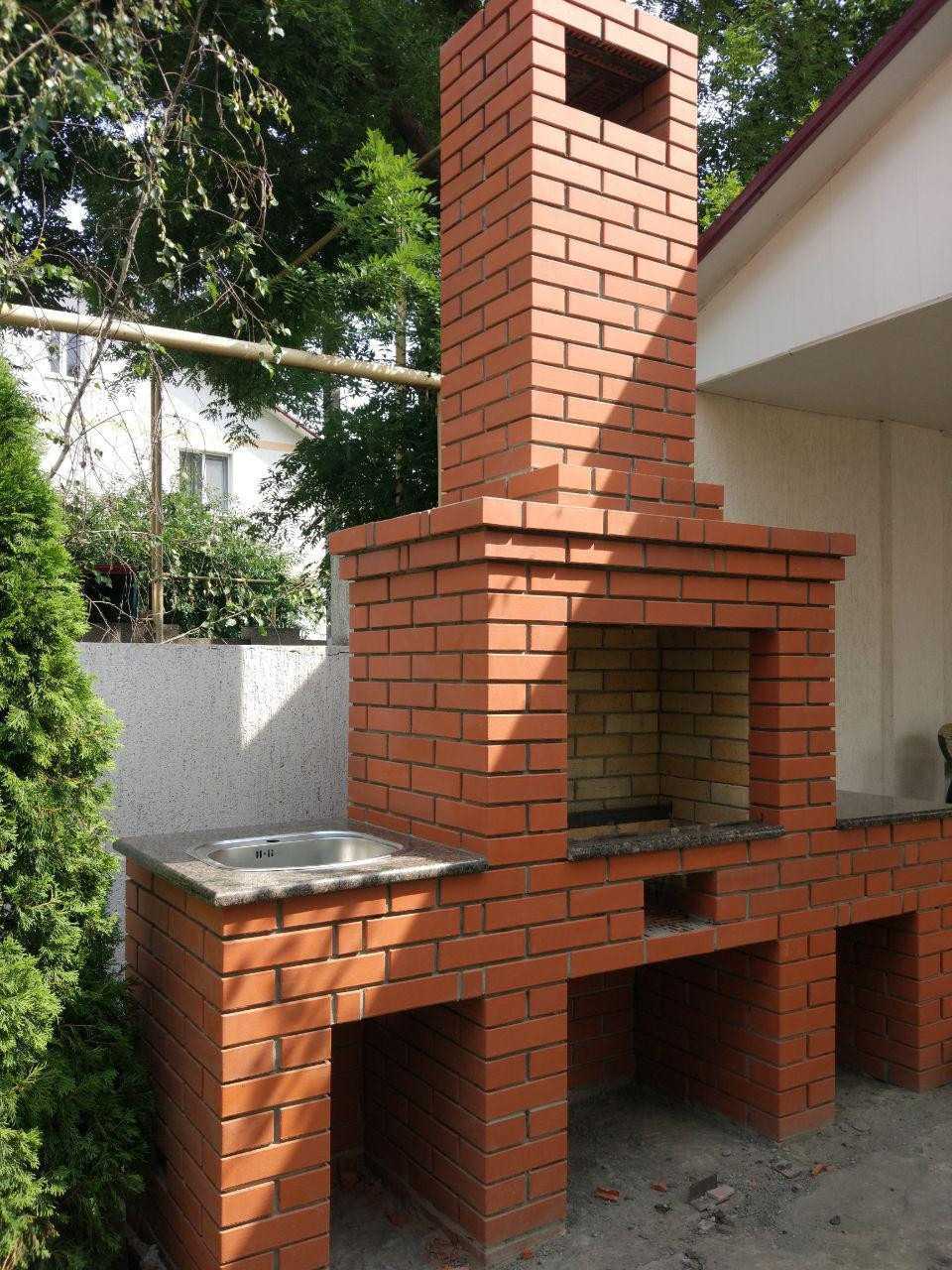

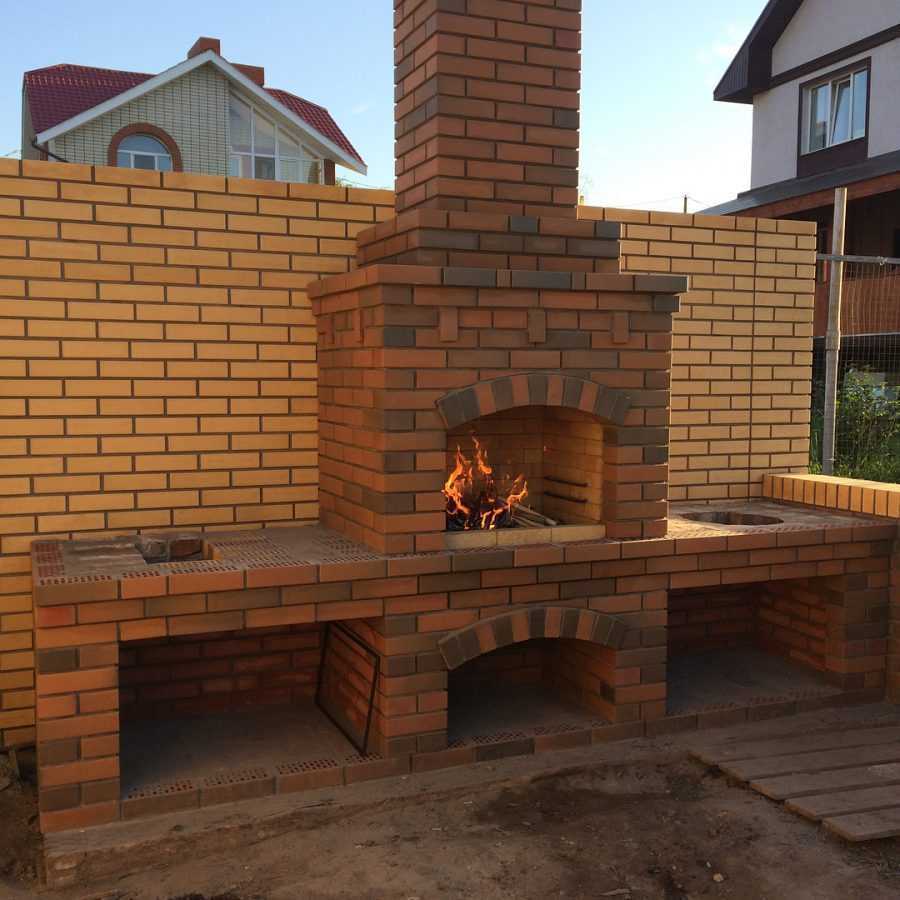

Мангал с дымоходом
Конструкция немного походит на барбекю, но к ней добавились: место для дров, отдельная столешница, дымоход и закрытый мангал.
Основная часть выполняется в форме буквы «Ш» и ставится на забетонированную поверхность. Далее возводится перегородка, но кирпич необходимо класть поперёк, для большей надёжности.
Следующим этапом ложится место под приготовление продуктов и задняя стенка. При возведении жаровни лучше брать огнеупорный материал, он меньше подвергается эрозии.
В завершении делается дымоход. Применять можно кирпич или металл. Если кирпич, то кладётся он ступеньками на сужение, а если метал, то просто берётся заготовка и устанавливается поверх мангала.
Мангал и казан
Алгоритм работ во многом повторяет предыдущие проекты:
- Кладка основания.
- Формирование печки.
- Кладка опор под мангал и столешницу.
- Вывод трубы от печи в общий дымоход.
- Формирование проема под мойку.
- Перекрытие нижнего уровня.
- Кладка мангала.
- Оформление арки.
- Формирование дымосборника.
- Выведение трубы над крышей.
- Установка оборудования в жаровню и столешницу.
Особенность этого проекта, конечно же, печь. Этапы ее строительства:
- фомирование дымоотводного канала;
- обустройство топки из шамотного кирпича;
- монтаж колосниковой решетки;
установка двух поддувальных дверок;
- Дверцы поддувальные
- Дверца нижняя
- Надежное крепление дверцы
- Установка дверцы на закладных
- Дверца верхняя
- Шнур базальтовый прокладывается вокруг дверцы для теплоизоляции
установка печного круга с кольцами.

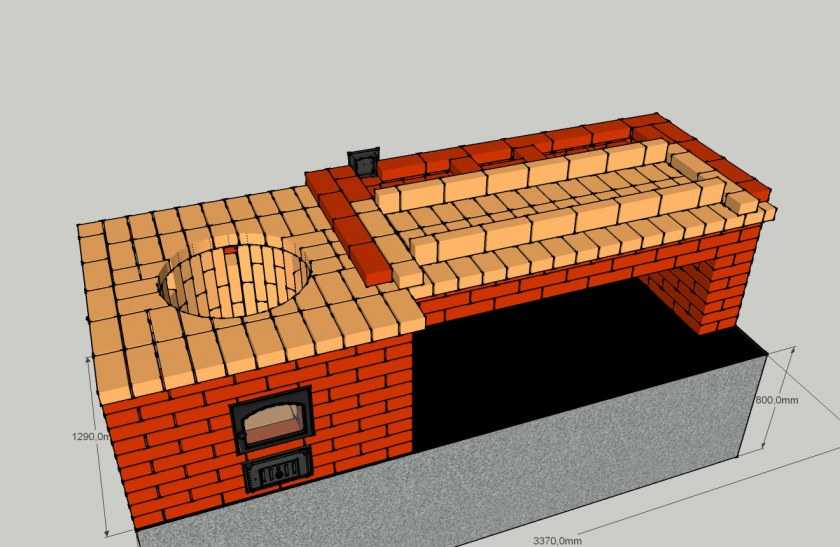

Мангал из кирпича с казаном: порядовка, кладочные чертежи
Еще фото казан-мангалов:
44 Чертежа мангалов из кирпича с размерами и схемами
Здесь собрано более 44 чертежей, схем и макетов как мангалов, так и мангальных комплексов из кирпича, т.е. с печкой, коптильней, плитой под казан и со всякими другими наворотами.
Мангали из кирпича с металлической оправой
Мангал из кирпича и металла – переносной.
Этот простой мангал сделан своими руками автором из железа и кирпича. Рама сварена из металла, в внутрь в рабочую зону “шашлычницу” вложен огнеупорный кирпич.
Хоть он и из кирпича, но все же переносной (около 50 кг.) два человека смогут перенести в гараж на зиму.
Глубина – 20 см. Комментарий автора: (20 см это самое оптимальное глубже дырки нужны, меньше мясо горит)
Профиль – битая граньПокрашен термокраскойЛюди советуют, что если кирпич огнеупорный, то угли нельзя заливать водой, а то кирпич быстрее разрушиться от перепада температур
Совет: если у вас обычный высокий мангал из металла, то положите на дно огнеупорный кирпич, тогда высота уменьшиться до рекомендуемой и дно не будет выгорать, что увеличит срок службы
Мангал из кирпича + печь под казан своими руками
Это мангал и печь, на которую поставить казан или сковороду, автор сделал сам своими руками. Печь отделена от мангала металлической перегородкой, когда угли в печи созревают, их выгребают в мангал (убрав перегородку). На печь можно поставить. К тому же автор утверждает, что это по совместительству ещё и тандыр лайт “, выгребя весь уголь вполне можно поставить на пару-тройку часиков маленький чугунок с картошечкой и мясом”
Автор хотел сделать весь мангал из металла, но делать их кирпича оказалось выгоднее.Каркас из металла, нижняя обвязка и вертикальные балки из трубы 40х40. Сварен стол, на него уложена металлическая сетка (для лучшей сцепки глины), на стол уложены кирпичи. Для того чтобы высота стенок получилась 16 см (как рекомендуется для жарки шашлыков), автор решил положит профтрубу на первый ряд кирпичей, чтобы не резать кирпичи для второго ряда. Получилось 120 мм (кирпич) + 40 мм (труба) = 160 мм или 16 см.
На печи сверху чугунная конфорка для казана или сковороды. Труба – оцинкованная труба для водостокаПечь – из огнеупорного кирпичаМангальная зона – из обычного кирпичаВсе клалось на шамотной глине с пескомПол бетонРазмер по обвязке — 1200х1800
Пошаговые фото:
Дымоход
Самым сложным узлом очага с дымоходом является узел сопряжения топки с трубой по следующим причинам:
- сечение дымохода гораздо меньше размера топочной камеры, поэтому каждым рядом кирпича необходимо его уменьшать;
- форма кирпича правильная, торчащие внутри конструкции углы автоматически становятся сборниками сажи и ухудшают тягу, поэтому конструкционный материал следует подрезать угловой шлифовальной машиной;
- качественные порядовки позволяют пошагово осуществить крой кирпича и уложить его без ошибок.
На нижнем фото приведено устройство мангала с дымоходом достаточно простой конструкции и полная схема с чертежами.
Фото увеличивается при клике
Для увеличения нажмите на схему порядвки
Проще всего изготовить дымоход из того же материала, что и сам мангал, хотя не всегда это видно на первый взгляд. Может казаться, что просто установить трубу и забыть будет значительно легче, но многие неопытные строители не учитывают один момент. А именно то что данный вариант сразу обеспечивает герметичность узла сопряжения трубы с жаровней, что убирает некоторые нежелательные трудности при строительстве. Однако, если делать кирпичом, тогда наружный размер кладки будет значительно больше, чем дымохода из сэндвича или асбоцементной трубы, что влияет на размер дыры в крыше, если он нужен. Это обязательно надо учитывать при выборе.
Приведём вам один из вариантом оформления верхней части кирпичного дымохода на нижнем фото и том, что справа, а вы уже решайте, подходит вам такой вариант или нет. Здесь видно, как пошаговые этапы строительстве, так и конечный результат.
Это обеспечивает соответствие архитектурного стиля и достаточную эстетику восприятия экстерьера беседки, в которую встроен мангал.
Сбалансированное основание
Основой для сбалансированной кладки является правильный фундамент. Барбекю из кирпича – тяжеловесная конструкция, если рассмотреть нагрузку на единицу площади. В связи с этим ей требуется монолитное основание
Песчаная подушка, щебень, арматурный каркас, качественный раствор цемента – все это сделает фундамент прочным и долговечным, однако не менее важно учесть и его баланс:
- Поверхность готовой бетонной площадки должна быть ровной и горизонтальной во всех направлениях — выведена по уровню. От этого будет зависеть уже первый ряд кирпича: если основание представляет собой качественный опорный участок, погрешности начальной кладки будут сведены к нулю. Это позволит в дальнейшем установить контрольное приспособление на первые ряды.
- Так же важна симметрия внутренней структуры фундамента. Для заливки необходимо выбирать ровный участок земли. Желательно, чтобы почва была однородной: без включений песка и глины. Дно котлована рекомендуется хотя бы приблизительно вывести по уровню, и только потом ровными слоями засыпать песок и щебень. Перед заливкой раствора можно еще раз проверить дно на горизонтальность.
Этап третий. Выбираем место
Важно, чтобы выбранное вами место не продувалось ветром. Кроме того, оно должно располагаться как можно дальше от любого рода воспламеняемых объектов
Рядом с мангалом следует предусмотреть участок, на котором будет оборудована беседка. Эта беседка и станет тем местом, где будут собираться ваши друзья.
Над мангалом желательно сделать маленький навес, дабы у вас и вашей семьи была возможность насладиться сочным шашлыком вне зависимости от погодных условий.
К выбору места нужно отнестись со всей ответственностью, ибо конструкция стационарна, а значит, в будущем вы не сможете перенести ее куда-либо. Следите за кустами и ветками: если таковые имеются, проследите, чтобы они не находились слишком близко к конструкции.
Чем лучше всего утеплять крышу дома
Ранее мы рассказывали о то как своими силами соорудить мангал из металла, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут
Выбор места для барбекю
После создания чертежа и занесение всех размеров на эскиз, можно определиться с количеством материалов. Но, прежде чем это делать, следует провести подготовительные работы.
Они состоят из:
- Выбор места. Поверхность для создания мангала должна быть ровной. Поскольку печь для шашлыка формируется на всесезонное пользование, обязательно потребуется фундамент.
- Лучше, если место будет не сильно обдуваемое сквозняком и порывами ветра. Если есть свободный угол на приусадебном участке, то это лучшее для мангала.
- Также следует учитывать при открытом типе, куда будет направлен дым, чтобы гости и родные люди не отдыхали в дыму.
- Если это будет южная сторона, тогда не очень приятно будет стоять на открытом солнце и готовить пищу. Если нет места в тени, следует позаботиться о навесе.
- На предполагаемом месте не должно быть корней от дерева или высоких кустарников. Всю траву и кусты следует убрать с корневой системой.
- Будущий мангал должен стоять в сухом месте. Если там будет постоянно влажно, это может негативно сказаться на кирпичной кладке.
Когда будут убраны все растения с поверхности, где предполагается мангал, следует сделать разметку на земле.
Черновой вариант разметки
Для этого, по размерам мангала в землю требуется вбить колышки и обтянуть их нитью. Данную процедуру следует делать при помощи уровня. Чтобы границы будущей постройки были идеально ровными. От этого зависит функциональность и внешний вид.
Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)
Барбекю – «заморское» название близких сердцу вещей!
История барбекю уходит далеко в колониальную эпоху, когда жители восточных стран придумали способ томления больших кусков мяса на углях. Этот способ быстро распространился по территории современной Америки и надежно закрепился среди местных жителей.
А что же Россия? У нас «барбекю» был и будет всегда! Только название его – шашлык на гриле, блюда на уличной русской печи, мясо на вертеле и пр. Для удобства приготовления всех этих любимых нашими гражданами блюд и придумана печь-барбекю.
Что представляет собой кирпичная печь для уличного приготовления?
Барбекю-комплекс – это капитальное сооружение с дополнительно встроенными отсеками для дров, мойкой, разделочными поверхностями, жаровнями для мяса, плова, выпечки и пр. Фундамент – важная деталь комплекса. Под барбекю необходим добротный бетонный фундамент с арматурой глубиной 50-70 см.
Центр конструкции – мангал из шамотного кирпича с металлическим коробом, решеткой и дымоходом. Под жаровней располагают поленницу. С боков от мангала оборудуют дополнительные отделы – русскую печь, тандыр, мойку, столешницу и другие функциональные пристройки.
Мангал из кирпича без раствора
При наличии на участке оставшегося от стройки кирпича из него можно соорудить недорогой временный мангал, как только увидели внезапно прибывших гостей. Основными нюансами изготовления являются:
- без раствора ножки в полкирпича слишком неустойчивы, поэтому их лучше заменить 4 тумбами (колоннами) 1 х 1 кирпич с перевязкой порядно;
- вместо листа железа можно использовать кусок любого листового материала (ОСБ, фанера), но, над ним необходимо уложить 2 сплошных ряда кирпича;
- высота коробки мангала составляет 2 – 3 ряда, габариты на усмотрение домашнего мастера.
Складываем на скорую руку без раствора
Внимание: Конструкция считается временной « на скорую руку», испачканный углями и золой кирпич сложно отмывается, поэтому лучше применить рядовой, а не облицовочный камень. Подробную инструкцию смотрите на видео:
Подробную инструкцию смотрите на видео:
Достаточно привлекательным мангалом для барбекю оригинальной конструкции является вариант из нескольких рядов кирпича без раствора в форме круглой тумбы.
Барбекю в форме трубы без раствора
Такое можно быстро соорудить просто из того, что есть под руками
Конструктивные особенности простого кирпичного мангала
Из кирпича можно построить и не такие примитивные сооружения.
- На фото ниже – тот же прямоугольный колодец, только в боковой стене вмонтирована решетка, открывание которой позволяет удалять золу после готовки сбоку.
- Нередко для этой цели не вдаются в сложности монтажа дверцы, с петлями и их крепежом, а просто оставляют нишу, которая в момент приготовления закладывается 2-3 кирпичами.
- Для защиты от ветра короткие стенки делают выше длинных, но в этом случае нужно как следует обдумать месторасположение и возможность защиты пищи с тыльной стороны стеной или забором.
- Для облегчения процесса выемки золы можно построить из кирпичей сооружение в форме буквы П, единственное отличие которого – отсутствие боковой стенки (здесь можно для шампуров использовать кирпичи, которые специально выпирают из кладки).
На фото ниже приведена необычная конструкция с использованием рельефной кладки, в которой чередуются продольные и поперечно уложенные кирпичи. Это продиктовано не столько соображениями декора (хотя внешний вид достаточно необычен и смотрится красиво), сколько целесообразностью в применении.
На выдвижных поддонах можно одновременно готовить мясо и овощи, гренки или гарнир. Самый нижний из них – для углей. Его можно чистить, выдвигая без особых сложностей. Сделав рядом еще один кирпичный столбик, можно получить разделочный столик, опирающийся на него и на кирпич основного сооружения, помещенный продольно.
Имея в распоряжении раствор для кладки, примитивную схему и строительный материал, можно легко получить на дачном участке мангал, простой, недорогой и удобный.
Post Views: Статистика просмотров
1 520
