Составление проекта
Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.
Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.
Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.
Также вы должны решить, будете ли вы самостоятельно выбирать и покупать все необходимое оборудование, либо же сразу купите готовую водозаборную станцию. В этом моменте руководствуйтесь своими личными предпочтениями.
Как добиться хорошего напора воды из колодца
Используя некоторые монтажные хитрости, можно добиться более высокой производительности системы водоснабжения.
Например, чтобы стабилизировать давление в трубах и обеспечить необходимый напор воды, гидроаккумулятор или накопительный бак устанавливают в верхней части дома, например, на чердаке. Насос должен быть достаточно мощным, защищенным от снижения давления в сети.
Схема водоснабжения дачного дома с использованием накопительного бака, установленного на чердаке. Подача воды в дом осуществляется с помощью погружного насоса
Чтобы воды хватало всем, следует подобрать бак достаточного объема. При расчете используют размер суточного расхода воды на 1 человека, который равняется в среднем 50 литрам (при постоянном проживании).
Устройство для подачи воды, напротив, монтируют в нижней части здания – в подвале или цоколе, чтобы было удобнее провести коммуникации к насосному оборудованию, находящемуся в колодце.
Подъем воды
Каков следующий шаг по обустройству водопровода на даче? Определившись с точкой водозабора, понадобится поднять жидкость на поверхность. Для более мелких шахтных колодцев, как правило, используются поверхностные насосы. Применять их можно в том случае, когда от источника воды до дачного домика расстояние составляет не более 50 м.
Подъем жидкости с глубоких колодцев или фильтровой скважины осуществляется с помощью эжекторных поверхностных насосов. Ну а если на участке точка водозабора артезианского типа? В таком случае используется специальный погружной насос, который способен поднять жидкость с глубины 100 м.
Если при обустройстве водопровода на даче цена для хозяев особого значения не имеет, то они могут приобрести систему автономного водоснабжения (САВ). В таком случае подъем жидкости на поверхность будет автоматизирован. Минимальная стоимость такой конструкции составит 20 тыс. руб.
Выбор источника водообеспечения
В процессе проектирования дачного водопровода нужно выбрать оптимальный источник воды. Ознакомьтесь с доступными вариантами и выберите наиболее подходящий для вашего случая.
Централизованное водоснабжение
Централизованное водоснабжение
Вода в здание будет подаваться по системе труб и фитингов.
В данном случае для монтажа водопровода обычно не нужно покупать никакие дополнительные устройства – нужно попросту выкопать траншею, уложить элементы водопровода и врезаться в центральную магистраль.
Централизованное водоснабжение на даче
При отсутствии возможности подключения к центральной магистрали рассмотрите следующие варианты.
Шахтный колодец
Шахтный колодец
Способ подходит для участков с глубиной залегания подземного водоносного слоя не ниже 8-10 м.
Шахта для колодца обустраивается усилиями 2-3 человек – в одиночку слишком долго и сложно.
Рытье колодца
Основное преимущество рассматриваемого варианта заключается в предельной простоте системы – ухаживать и ремонтировать ее можно будет своими силами. Содержание такого колодца в нормальном состоянии не требует ощутимых затрат.
Главным же недостатком является строго ограниченное водообеспечение. Далеко не каждый индивидуальный колодец сможет дать столько воды, сколько необходимо для удовлетворения всех нужд семьи.
Устройство водоснабжения из колодцаТак выглядит колодец с подведенной трубой и спущенным погружным насосом
Прежде чем отдавать предпочтение этому варианту, рассчитайте необходимое вам количество воды и установите, сколько воды сможет давать колодец.
Обустройство водопроводной системы на основе шахтного колодца требует применения поверхностного насоса. Оборудование сравнительно недорогое и простое в обслуживании.
Поверхностный насос для дачного водоснабжения из колодцаПодключение поверхностного насоса
Скважина
Если подземный водоносный слой залегает глубже 8-10 м, придется бурить скважину. Удовольствие не из дешевых – бурильщики берут достаточно существенные деньги за свою работу.
Схема водопровода из скважины
Зато, потратив один раз деньги на обустройство скважины, вы обеспечите свою дачу чистой водой в необходимых объемах. При желании сэкономить можете попробовать договориться с соседями и сделать одну скважину на несколько домов.
Как провести водопровод из скважины
Для обустройства водопроводной системы в данном случае понадобится специальный скважинный либо погружной насос. Подобное оборудование стоит гораздо дороже своих поверхностных аналогов, однако в плане эффективности обеспечения чистой водой ему нет равных.
Нюансы монтажа водопровода из скважины
Выбираем тип конструкции
Перед тем, как приступить к прокладке труб, нужно определиться с типом водопровода: постоянный или разборный.
Преимущества и недостатки постоянной установки:
- трубы находятся под землёй и не лежат под ногами;
- монтаж проводится один раз;
- при длительном отсутствии трубы не украдут (воры, вряд ли, станут копаться в земле);
- чтобы подготовить систему к зимовке, нужно просто открыть сливной вентиль и дождаться пока стечет вся вода;
- материальные затраты несколько больше, чем при организации разборной конструкции;
- процесс трудоёмкий, особенно, если приходиться копать глубокую траншею;
- необходимость укладки труб под уклоном;
- если образовалась пробоина, её сложнее найти и починить.
Если выбран разборный водопровод, то трубы могут лежать на земле либо быть приподняты над ней
Плюсы и минусы разборной конструкции:
- быстро собирается и разбирается при необходимости;
- если трубы были повреждены, то найти и ликвидировать пробоину не составит труда;
- стоимость разборного устройства несколько ниже, чем постоянного;
- трубы лежат под ногами;
- если летом вы отлучитесь надолго, оставленные без присмотра трубы или шланги могут просто украсть;
- необходимость сборки-разборки в начале и в конце сезона.
Монтаж своими руками
Монтаж капитального водопровода на дачном участке проводят согласно выбранной схеме. Забор воды осуществляют из скважины, колодца, речки, поселковой или городской центральной магистрали. Для обеспечения постоянного давления в системе устанавливают насосную станцию. Комплект включает:
- насос;
- запорную аппаратуру;
- реле и указатель давления.
Необходимые инструменты
Для обустройства капитального водопровода собственными руками потребуются:
- штыковая лопата для рытья траншей;
- разводной или газовый ключ;
- резак и ножницы;
- строительный уровень;
- колышки, шнур, рулетка.
При соединении непосредственно компрессионными фитингами никаких дополнительных инструментов не потребуется. Для горячего способа стыковки необходимо подготовить специальный сварочный утюг, который нагревает торцы труб.
Фитинговые соединения
Для соединения труб из ПНД применяют муфты 2 типов:
- Компрессионные муфты накручивают на резьбу двух соединяемых участков. Герметизация элементов происходит через каучуковые уплотнители.
- Диффузионные (электросварные) муфты. Применяют при температурной спайке специальным аппаратом.
Компрессионные муфты накручивают исключительно вручную. Разводные ключи могут повредить соединительные элементы.
Потребуется такие фитинги:
- соединительный для состыковки;
- переходный для соединения труб разного диаметра;
- заглушка, для отключения части водопровода от контура.
Дополнительно закупают дождевальные головки, капельную систему полива, поливочные пистолеты.
Порядок выполнения работ
Непосредственно перед монтажом труб проверяют протяженность будущей магистрали на участке. Для этого план-схему переносят на грунт, размечают магистраль при помощи колышек и маркировочного шнура, роют траншеи. Повторно измеряют длину магистрали и закупают необходимое количество труб и фитингов.
Алгоритм выполнения работ предельно простой:
- Роют траншеи с уклоном в месте подсоединения под небольшим углом и постепенно выводят рвы в горизонтальную плоскость.
- Дно траншеи уплотняют песчаной подушкой и стелят гидроизоляцию.
- Распиливают трубы на части нужной длины. Подсоединяют к точке водозабора и делают разводку по участку. Отрезки утепляют.
- После монтажа трубопровода его соединяют с приспособлениями для пуска воды.
Компрессионный фитинг
Фитинг компрессионного типа устанавливают в таком порядке:
- Муфту разбирают, вытягивают зажимную часть и прокладку.
- Прокладку и зажим устанавливают обратно на фиксирующие выступы.
- Элементы узла состыковывают, фитинг навинчивают вручную, без усилий.
Если соединение элементов водопровода производят температурным методом, используют сварочный аппарат. Необходимо соблюдать следующие правила:
- Трубы на стыке очищают, обезжиривают, сушат.
- Работают при t, не меньше +5°С.
- На изделиях диаметром от 50 мм снимают фаску.
Ввод в колодец или скважину
Насосную станцию устанавливают как можно ближе к заборной вертикальной трубе, выходящей из колодца. Ввод ПНД трубы в колодец производят через проходную металлическую муфту — гильзу. Это защищает водопровод от разрушения при расширении и сужении материалов трубы и колодца при сезонных колебаниях температур. Подводящую магистраль крепят к насосной установке после того, как плотно зафиксируют её к полу.
Водопровод подключают к отводу, идущему за реле давления. Между отводом и магистральной водопроводной линией оборудуют сборное колено. Для этого муфту с резьбой МРН паяют на отрезок трубы. Готовый переходник герметично устанавливают на отвод к реле. Для изоляции стыков используют ФУМ-ленту. На скважину монтируют оголовок.
При обустройстве капитальной системы на поворотах оборудуют смотровые колодцы для ревизии и ремонта.
Виды трубчатых водозаборных колодцев
Скважина представляет собой выработку круглого сечения, пробуренную без доступа человека к забою. Диаметр такой выработки всегда намного меньше, чем ее глубина. Для осуществления водозабора используется два типа скважин.
Фильтровые или «скважины на песок»
Глубина таких выработок не превышает 35 м. Они бурятся на близко лежащий водоносный горизонт, который располагается в песчаных грунтах.
Такая скважина представляет собой обсадную колонну, собранную из труб диаметром от 127 до 133 мм. Она обычно оснащается сетчатым фильтром галунного плетения, но могут быть и другие варианты. Фильтровые скважины отличаются небольшим дебетом, чаще всего он не превышает одного кубометра воды в час.
Преимуществом таких конструкций считается быстрота и относительная дешевизна их бурения. Специалисты справятся с работой буквально за день-два. Основной недостаток – тенденция к заиливанию.
Поэтому очень важно пользоваться такой скважиной регулярно, от этого зависит срок эксплуатации сооружения. В зависимости от мощности водоносного пласта и интенсивности использования скважины она сможет прослужить до 15 лет, в некоторых случаях и дольше. Галерея изображений Фото из
Галерея изображений Фото из
Для устройства источника воды с забором с глубины 20 — 30 м лучше задействовать малогабаритную буровую установку
Если требуется выработка глубже 20 -30 м, для ее разработки потребуется буровая установка и услуги буровиков
С откачкой воды из неглубокой скважины, пробитой или пробуренной вручную, прекрасно справится поверхностный насос
Для того чтобы насос не приходилось постоянно отключать, отсоединять и уносить в дом после откачки, для него желательно устроить приямок или соорудить павильон
Устье глубокой скважины чаще всего располагают в приямке или в кессоне. Для откачки воды из нее используется погружной насос
Кессон для глубокой выработки с погружным насосом можно сделать из бетонных колец, пластиковых бочек б/у или битого кирпича
Если для обустройства скважины не устраивают кессон, необходимо защитить ее устье герметичным оголовком, исключающим попадание грязи в ствол и хищение насоса
Бурение скважины ручным станком
Бурение малогабаритной установкой
Бурение специализированной техникой
Скважина игла с насосом
Обустройства скважины с поверхностным насосом
Приямок с глубокой скважиной
Кессон из бетонного кольца
Оголовок скважины с погружным насосом
Артезианские или «скважины на известняк»
Глубокие сооружения, которые бурятся до водоноса, распространенного в трещиноватом известняке. Это порядка 20-130 м в глубину. В отличие от скважин на песок артезианские имеют более высокий дебет. Он может доходить до 100 кубометров воды в час.
Бурение скважин на известняк достаточно сложно, а обсадная колонна отличается значительной длиной. Процедура бурения длится четыре или более дней.
Соответственно, стоимость работ и материалов существенно выше. Достоинством артезианских скважин считается их длительный срок эксплуатации. Они не нуждаются в фильтре, поскольку вмещающая порода не содержит мелких глинистых и песчаных частиц. Таким образом заиливания скважины не происходит, потому она может прослужить значительно дольше, чем фильтровая, пять десятков или даже более лет.
Водоснабжение из скважины
Если хозяева дачного участка пробурили на нем скважину, то чаще всего они решают монтировать стационарную систему подачи жидкости. Как правильно организовать такие работы? Водопровод на даче из скважины несложно обустроить, придерживаясь следующих пунктов инструкции:
Производство земляных работ. Взяв в руки лопату, хозяину понадобится заняться устройством траншеи в тех местах, где согласно заранее намеченному плану, будет проходить водопровод. Монтаж розетки. На следующем этапе обустройства водопровода понадобится позаботиться о питании насоса. Для этого необходимо вырыть еще одну траншею, в которой будет проложен электрокабель. Далее монтируется розетка для подключения оборудования. Установка насоса. Данная аппаратура может располагаться либо снаружи скважины, либо нвнутри ее. Все будет зависеть от типа насоса. Подключение реле давления, манометра и гидроаккумулятора. Все эти элементы необходимо установить к насосу, а после присоединить к нему трубу, которая будет разводить воду к точкам потребления. Установка сливного клапана. Данный элемент необходим для выполнения действий по консервации системы. Монтаж системы водопровода. Все трубы должны быть проложены по дну траншеи. На данном этапе необходимо позаботиться об их утеплении. Вывод наружных точек водозабора. Подключение системы и проверка ее работоспособности. После того как вода побежит по трубам, необходимо убедиться в герметичности их стыков
Обратить внимание следует и на те места, где была подключена аппаратура. При стабильной работе системы и отсутствии в ней протечек траншея может быть закопана
Устройство внутренней разводки. Водопровод в доме может быть смонтирован из пластиковых труб. Этот материал не ржавеет, так что его можно будет углубить внутрь стен. На данном этапе должны быть установлены смесители и сантехника, а также водонагреватели.
Как сделать водопровод на даче из скважины, чтобы вода в нем была пригодна для питья? Для этого ее необходимо очищать.
Делают это при использовании проточных фильтров или с помощью системы обратного осмоса. Кстати, в последнем случае вода на молекулярном уровне полностью очищается от находящихся в ней примесей. Однако, судя по отзывам дачников, приобретение такой системы, а также ее обслуживание не очень дешевое.
Приступаем к изготовлению дачного водопровода
Итак, позади и проектирование, и определение источника водоснабжение. Теперь нужно понять, как сделать водопровод на даче своими руками из колодца. Процесс этот можно разделить на несколько этапов.
Монтаж насосного оборудования
Насос – очень важный элемент водопровода. Выбирать его нужно очень ответственно. Опять же, исходить нужно в основном не из цены, а из следующих факторов:
- технических параметров механизма (в особенности мощности);
- энергопотребления;
- уровень шума при работе;
- степени защищенности от влаги и перепадов температур;
- гарантии работы;
- репутации производителя.
В зависимости от способа подъема воды из источника выделяют разные типы насосов:

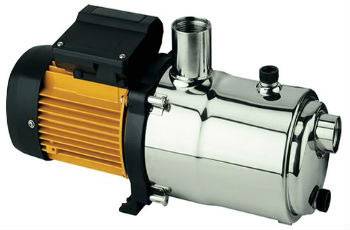

Поверхностный насос При строительстве водопровода на даче своими руками из колодца его применяют чаще всего. Он предназначен для неглубоких колодцев (до 7-8 метров). Выделяют 2 вида механизмов:
- Центробежный насос вращает воду с помощью одного или нескольких колес. За счет центробежных сил струи воды попадают на края, откуда по специальным трубкам идут в главную трубу системы. В большинстве случае мощность устройства около 4 кубометров в час, и этого вполне достаточно для летнего полива огорода и сада.
Вихревой насос работает за счет создания циклических завихрений воды, в результате которых потоки устремляются на поверхность. Его мощность примерно такая же, как у центробежного.
Поверхностный насос всегда устанавливается в доме. К колодцу от него идет специальная труба, по которой вода поступает на поверхность.
Видео: как смонтировать водопровод с насосом своими руками
Устройство обладает рядом достоинств:
- демократичная цена;
- небольшие энергозатраты;
- мобильны (их можно переносить и ставить в разных местах).
Однако, если вам нужно сделать своими силами зимний водопровод на дачном участке из колодца, то поверхностный насос не подойдет – он не имеет достаточной мощности для покрытия всех потребностей в воде: из глубоких скважин (от 10 метров) устройство не сможет поднять воду на поверхность.
Погружной насос
Этот механизм рассчитан на более глубокие залегания воды (обычно до 20 метров). Он может применяться и в колодцах, и в скважинах.
Механизм надежно защищен корпусом от попадания воды и обладает мощностью примерно такой же, как у поверхностного насоса (4 кубометра в час).
Однако в отличие от поверхностного насоса, погружной устанавливают прямо на глубину на специальную основу.
При этом в доме не будет слышно шумов от его работы, а благодаря другому принципу функционирования он может поднять воду с большей, чем поверхностный насос, глубины.
Видео обзор погружного насоса для водопровода
Сравнение этих двух устройств демонстрирует рисунок ниже.
Автоматическая насосная станция
Наконец, нередко применяют и насосную станцию. Она отличается от первых двух устройств тем, что сам электрический двигатель и гидравлическая система находятся в разных отделах. В качестве источника энергии используется бензиновый или дизельный генератор.
Устанавливается система на поверхности, а с колодцем соединена специальной трубой, как показано на этой схеме.
Система всегда содержит фильтры различной степени очистки, поэтому вода, которую она выкачивает, вполне может использоваться в домашних условиях для питья, приготовления пищи и других бытовых назначений.
Схематично все элементы этой системы представлены на рисунке.
Летний водопровод: составные части
Основные части летней схемы водоснабжения следующие:
- Пластиковый, полипропиленовый или полиэтиленовый трубопровод диаметром от 2 до 2,5 см. Чаще всего применяются белые трубы ПВХ. Для элементов расположенных над поверхностью почвы лучше воспользоваться гибкими шлангами. Это будет гораздо практичнее и удобнее.
- Краны и фитинги должны идеально подходить по диаметру к трубопроводу во избежании протечек
- Насосное оборудование должно подбираться, исходя из качества используемой воды и параметров самого насоса. Для летних систем используются поверхностное или погружное насосное оборудование (к примеру насосы Малыш и Ручеёк)
- Фильтры используются для исправной работы насоса. Большинство современного оборудования может не выдержать качества используемой неочищенной воды.
Какой тип труб выбрать для водоснабжения на даче?
Еще полтора десятилетия назад не было никаких сомнений: альтернативы стальным трубам не было. Сегодня для водопровода на даче почти не используется металлические трубы: они дорогие, для монтажа нужна сварка, современные трубы быстро ржавеют. Есть гораздо более практичная альтернатива — пластиковые трубы. Они для водопровода на даче — лучшее решение.
ПНД
Трубы из полиэтилена низкого давления (ПНД) — считаются лучшими среди других. Известный в течение многих лет полиэтиленовый пластик полностью оправдывает свое внедрение и цену. Трубы ПНД учитывается при организации водоснабжения для бытовых или технических нужд в коттеджах, пригородных, дачных и частных жилых домах.
С помощью этих труб, можно создать систему водоснабжения дачного дома. Эти материалы имеют такие преимущества, как:
1. Надёжность.
2. Длительный срок службы.
3. Быстрая установка.
Для прокладки водопроводных труб можно использовать трубы из ПНД различного диаметра. Монтаж водопровода в жилом доме собственными руками, упрощается с помощью специальных разъемов (муфт, фитингов). Иногда в качестве соединительных элементов используются латунные втулки. Полиэтиленовые трубы могут быть установлены с компрессионными фитингами.
Преимущества ПНД
— длительный срок службы — до 40 лет;
— коррозионная стойкость;
— отсутствие накипи на внутренних стенах, даже при длительном использовании;
— низкая теплопроводность и отсутствие эффекта конденсации;
— в шесть раз легче, чем металлическая труб;
— Легкая установка с использованием сварных технологий.
По надежности и долговечности он не уступает своим полипропиленовым аналогам.
Недостатки трубы:
— узкий температурный диапазон во время работы (от -20 до +40 градусов по Цельсию)
— чувствительность к ультрафиолетовому свету.
— низкая механическая прочность по сравнению с металлом или бетоном
Трубы ПВХ
Для водоснабжения в дачном водопроводе, также используются трубы из поливинилхлорида (ПВХ). Они дешевле, чем ПНД. Соединяются холодной сваркой. Сварной шов надежный — выдерживает давление до 12-16 атмосфер, срок службы заявлен на том же уровне: 50 лет.
Трубы из ПВХ имеют низкую цену.
Эти свойства несколько уступают свойствам полиэтилена низкого давления:
— Диапазон температур от -15 °C до +45 °C.
— Не любит замораживание — эластичность уменьшается, материал становится более хрупким.
— Средняя чувствительность к УФ-излучению.
Другие преимущества пластиковых труб полностью присущи ПВХ:
— Легко устанавливается, сгибается.
— Гладкость внутренней поверхности.
— Устойчива к окислению (не ржавеет) и химической среде.
Недостатки дачного водопровода из ПВХ заключаются в следующем:
— Верхний предел температуры +45 °C, временно возможно до +65 °C.
— Утилизировать трудно, так как при разложении выделяются летучие хлориды, вредные для здоровья и окружающей среды.
— При появлении царапин на поверхности трубы срок ее службы значительно сокращается. По этой причине трубы из ПВХ не рекомендуются для открытой прокладки водопровода на дачном участке. В случае прокладки под землей, необходимо сделать защитный кожух или проложить в канале.
Так как царапины и трещины значительно снижают надежность, резьбовые соединения невозможны. Это большая проблема при соединении с металлическими трубами или входами в оборудование. А если распределение труб на месте — дело простое, то связывание оборудования — серьезная проблема. Этот недостаток ограничивает использование этого материала для внешних водопроводов, так как ПВХ часто используется для внутреннего распределения, где риск царапин минимален. Еще чаще они используются для прокладки дренажных систем.
Полипропилен
Еще один материал, который можно использовать при проводке водопроводных труб на даче своими руками, — это полипропиленовые трубы ППР. Они также относятся к категории пластмасс. Есть для холодной воды (с синими полосками) и горячей, а также отопление (с красными полосками).
Они соединяются сваркой и муфтами — есть специальные сварные аппараты, с помощью которых они нагревают пластик на двух концах деталей, после чего соединяются. Через пару минут соединение становится монолитным. Паяльник для сварки недорогой (он стоит около 2-5 тысяч рублей).
Можно взять в аренду в тех же магазинах, которые продают полипропиленовые водопроводные трубы и фитинги. Поскольку труба ППР не изгибается, все собирается с муфтами, углами и т. д. Недостаток у полипропиленовых труб является, по сути, один: дорогие фитинги. Но в результате водоснабжение будет не очень дешевым, но надежным.
Преимущества полимерных изделий
Трубы и фитинги ПНД изготавливают из полиэтилена низкого давления. Популярность материал приобрел благодаря своей низкой стоимости и простоте монтажа. Для организации такого водопровода не нужно обладать особыми знаниями и навыками. Все соединяемые детали уже имеют резьбу, нужно только правильно подобрать комплектующие по размеру.
- стойкость к коррозии и биологическому воздействию;
- безопасность для здоровья и окружающей среды;
- небольшой вес и высокая пластичность изделий;
- стойкость к гидроударам и ремонтопригодность;
- низкий показатель теплопроводности.
Полиэтиленовые трубы укладывают в траншеи и на поверхности грунта. Усадка зданий во время паводков и подземных толчков никак не влияет на целостность водопровода из ПНД на даче и не несет угрозы его целостности.
Подключение станции
Подключение насоса осуществляться в кессоне или здании. В кессоне ставится клапан, а в помещении другие элементы. При применении колодца рядом возле дома может использоваться станция с небольшой высотой всасывания, но только если в колодце достаточный уровень. Для дальних и глубинных колодцев требуется насос с выносным эжектором, он погружается в колодец, а сама станция размещается в здании, которое отапливаться, даже в самые холода температура не ниже +2 °C. Перед входом в насос ставится сливной кран, клапан, фильтр, после – фильтр, гидроаккумулятор, системы водоподготовки.
