Как соединять и монтировать металлопластиковые трубы

Разводка труб канализации

Свои особенности имеет работа по монтажу канализационных металлопластиковых труб.

Канализационная разводка из металлопластика имеет ряд особенностей

В этом случае важно использовать трубы большего диаметра, а также принять меры для организации наклона трубопровода. В этом случае для беспрепятственного отвода стоков с предотвращением засоров важно соблюдать следующие требования:. В этом случае для беспрепятственного отвода стоков с предотвращением засоров важно соблюдать следующие требования:

В этом случае для беспрепятственного отвода стоков с предотвращением засоров важно соблюдать следующие требования:

Выдерживать уклон (0,02-0,03 от целостной длины конструкции) по направлению к сливному коллектору.
Запрещается ставить отводы под углом 90 градусов при монтаже конструкций.
Необходимость установки специальных тройников со съемными крышками (ревизии) на участках перед поворотами, склонными к образованию засоров.
При укладке системы скрытым способом важно напротив ревизии оставлять смотровые окошки.
Собирая систему, важно оставлять запас, предназначенный для температурного расширения изделия.

Для монтажа канализации необходимо использовать трубы, диаметр которых обеспечивает легкую проходимость сточных вод. Для унитазов рекомендуется применять изделия диаметром не менее 100 мм, для ванн и раковин – достаточно 50-75 мм.

Соединение с использованием компрессионного метода

Такой метод является самым распространенным, хотя некоторые специалисты не хвалят его. Дело в том, что компрессионные соединительные элементы со временем «расшатываются» и появляются протечки. Поэтому необходимо периодически осматривать места стыковок, и при необходимости подтягивать гайки.

Сама инструкция по проведению соединения металлопластиковых труб с использованием компрессионных фитингов выглядит довольно просто. Все работы выполняются в следующей последовательности:

  • вначале необходимо выпрямить трубу на участке в десять сантиметров в каждую сторону от места стыка;
  • размечаем место среза и выполняем его при помощи специальных ножниц или ножовки. Делать это нужно строго под прямым углом;
  • затем, концы трубы шлифуются при помощи наждачной бумаги, чтобы убрать заусенцы. После этого проводится калибровка с использованием специального инструмента. Эта операция необходима для предания трубам правильной округлой формы;
  • теперь необходимо штуцер фланца смочить водой, так он будет легче одеваться на трубу. Одевать его на конец нужно так, чтобы труба равномерно касалась фитинга. Вместе с фланцем на конец одевается компрессионное кольцо;
  • затем берутся два ключа и с их помощью закручивается гайка. Первые обороты можно сделать вручную. Гайка должна идти легко. Если этого не происходит, то, скорее всего, вы не попали в резьбу. Нужно открутить гайку и попробовать снова;
  • после этого нужно испытать собранный участок на течь.

Проводя соединение металлопластиковых труб с использованием компрессионного фитинга, не допускается прикладывание больших усилий. Если сильно затягивать гайки, то можно повредить фитинг, что приведет к протечке и в необходимости замене узла.

Обзор фитингов для металлопластиковой системы

Для подготовки к работе важно разрезать трубы на участки, необходимой длины, при этом все разрезы нужно выполнять строго под прямым углом. Если в процессе резки труба деформировалась, ее необходимо выровнять калибром (он же поможет снять внутреннюю фаску)

Для соединения металлопластиковых труб разных категорий в единую конструкцию применяются соединительные элементы — фитинги, различающиеся по конструкции, размеру и методам крепления

Для монтажа конструкции применяются различные виды крепежа, остановимся на них отдельно.

Вариант #1: цанговые

Цанговые фитинги, состоящие из корпуса, обжимного кольца, резиновой прокладки, имеют разъемную конструкцию, поэтому применять их можно несколько раз. Резьба деталей позволяет совмещать их с бытовыми приборами.

Для подсоединения соединительных элементов на трубу нужно надеть последовательно гайку и кольцо. Полученную конструкцию вставить в фитинг, затянуть гайку. Чтобы труба легче проходила в соединительный элемент, ее желательно смочить.

Вариант #2: компрессионные

Широко используемые для соединения труб детали, которые можно назваться условно-разъемными

Перед монтажом важно убедиться в наличии уплотнительных колец и прокладок-диэлектриков, которые должны находиться на хвостовике детали

Компрессионные фитинги широко используются при устройстве металлопластиковых конструкций. Они позволяют легко создавать соединения без применения специальных инструментов

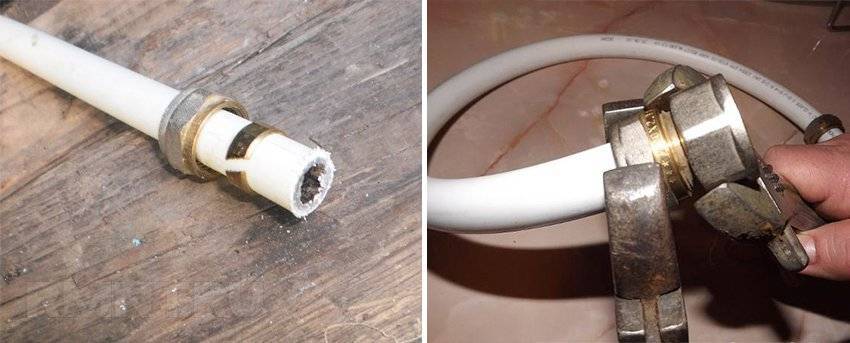

Для подсоединения на торец трубы надевается гайка и обжимное кольцо (если оно имеет форму конуса, то процесс осуществляется с более узкой стороны детали). После этого хвостовик вставляется в трубу (для этого нужно приложить некоторое усилие), при этом в целях уплотнения деталь покрывается паклей, льном, герметиком.

Следующим этапом на корпус фитинга надевается и закручивается накидная гайка. Делать это удобно при помощи двух ключей: одним из них фиксируется деталь, другим – затягивается гайка.

Этот способ достаточно легок и не требует использования спецтехники, однако его нежелательно применять для скрытых разводок, поскольку при нем требуется проверка подсоединения.

Вариант #3: пуш-фитинги

Удобные соединительные элементы, для крепежа которых не нужны специнструменты. Для монтажа достаточно вставить изделие в соединительную деталь, при этом в смотровом окошечке должен быть виден конец трубы.

Сразу же по завершению монтажа, благодаря включенной струе воды, клин фитинга проталкивается вперед, образуя зажим, препятствующий протечке.

Этот метод позволяет быстро и легко создать необходимую конструкцию, обеспечив качественные долговечные соединения. Практически единственным недостатком пуш-фитингов является их высокая стоимость.

Вариант #4: пресс-фитинги

Данные элементы применяются для создания неразъемных соединений при помощи пресс-клещей или подобных приспособлений.

Пресс-фитинги создают герметичные долговечные соединения, однако их можно использовать только один раз. Кроме того, для работы с подобными элементами потребуются пресс-клещи

Для подсоединения нужно откалибровать деталь, сняв с нее феску, после чего на нее надевается гильза и вставляется фитинг. Гильза захватывается пресс-клещами, после чего путем сведения рукоятки деталь крепко зажимается.

Такой элемент можно использовать только раз, однако смонтированные с его помощью крепежи достаточно герметичны и надежны, благодаря чему они подходят для скрытых разводок.

Монтаж труб из разных видов материалов

Для соединения элементов, один из которых сделан из металла, а второй — из металлопластика, предназначены особые фитинги, один торец которого оснащен резьбой, а второй – раструбом.

Для монтажа металлическую трубу нужно нарезать резьбой, обмотать паклей, смазать мылом либо силиконом, а затем рукой накинуть фитинг. После того как второй его конец подсоединяется к пластиковому элементу, резьба закручивается полностью при помощи ключа.

Ассортимент фитингов разной формы

Для удобства монтажа соединительные элементы могут иметь разную форму. Наиболее часто встречаются:

  • переходники для соединения труб с различным диаметром;
  • тройники, обеспечивающие ответвления от центральной трубы;
  • уголки для изменения направления потока;
  • водорозетки (установочные колена);
  • крестовины, позволяющие организовать различные направления потока для 4-х труб.

Особую конфигурацию (муфты, треугольники, тройники) могут иметь пресс-фитинги.

Монтаж металлопластиковых труб

Первое, что надо сделать перед монтажом, это размотать бухты. При этом необходимо следить, чтобы труба ложилась ровно, не перекручивалась. Если бухты находились на холоде, перед размоткой их следует сутки подержать в более менее теплом помещении, хотя бы с температурой +10 градусов. Это обязательное условие. Нельзя разматывать холодные бухты.


Металлопластиковая труба в бухте

Трубы прокладываются без натяга. Концы трубы при монтаже закрываются заглушками. Это делается для того, чтобы в трубу не попала грязь, вода, мусор. Трубы эти, как правило, укладывают в специальные шахты (каналы, борозды). При этом должен быть легкий доступ к элементам арматуры, соединениям, для этого имеются щитки и дверцы, обеспечивающие это.

Монтаж отопительных систем и систем водоснабжения проводится по коллекторной или по тройниковой системе. Это возможно, так как трубы гибкие. Вообще монтаж этих труб очень упрощен, так как при его проведении минимально количество соединений. Это большой плюс.

Есть несколько способов соединения труб.

Установка трубопроводов из металлопластиковых труб

Способы соединения

Как уже отмечалось, монтаж системы отопления металлопластиковыми трубами легок и не требует наличия у Вас оборудования для сварки. Соединение производится специальными фитингами из металлопластиковых материалов, ассортимент которых очень разнообразен: переходные муфты, тройники, угольники и т. д.

В переводе с английского слово «fitting»означает буквально «монтировать, прилаживать», то есть фитинги – это соединительные элементы, устанавливаемые на участках трубопроводов, где происходит стыкование или разветвление труб. Это очень удобный способ соединения, обеспечивающий долговечность, высокое качество и надежность систем отопления. С помощью разнообразных фитингов можно произвести грамотный и квалифицированный монтаж самых сложных схем разведения труб.

Фитинги в зависимости от способа закрепления на трубах выпускаются клеевыми, резьбовыми или компрессионными. Для соединения частей металлопластикового трубопровода используются обжимные и пресс-фитинги.

Соединение труб пресс-фитингами

В качестве соединителя наиболее популярны пресс-фитинги, они применяются при монтаже систем отопления, водопровода и подачи газа. Конструкция данных соединительных узлов содержит втулку, вставленную в корпус, обжим производится специальным приспособлением.

Пресс-фитинги обеспечивают соединению надежность и повышенную герметичность, имея при этом хороший внешний вид, в связи с чем система отопления из металлопластиковых труб может прокладываться как скрытым методом, так и наружным. Имеют данные фитинги, конечно, и недостатки. Во-первых, более высокая стоимость изделий в сравнении с другими видами, а во-вторых, с их помощью получаются только неразъемные соединения, которые невозможно демонтировать, не нарушив их целостности.

Для установки пресс-фитингов на трубы Вам понадобится ручной или электрический инструмент – пистолет, который можно приобрести в специализированных магазинах.

Технология монтажа пресс-фитингами

Соединение труб обжимными фитингами

Для монтажа другого вида соединительных изделий – обжимных фитингов, понадобится такой инструмент:

  • гаечные ключи;
  • фаскосниматель – для зачистки концов соединяемых труб;
  • трубогиб – для изменения формы труб;
  • труборез – для коррекции размеров труб.

Принцип установки обжимных фитингов состоит в том, что обжимное кольцо сдавливается и фиксируется на месте стыка посредством затягивающей гайки. Такие фасонные изделия стоят на порядок дешевле и создают благодаря разборной конструкции разъемное соединение, то есть могут неоднократно применяться после демонтажа старого трубопровода. Касательно отрицательных качеств, стоит отметить следующие:

  1. необходимость периодического подкручивания затягивающих гаек – 3-4 раза в год для профилактики или чаще (в случае появления протечек из мест соединения);
  2. обеспечение постоянного доступа к стыкам труб – это означает, что скрыть коммуникации с данным способом соединения трудно, зачастую невозможно.

Технология монтажа труб обжимными фитингами

Инструкция по установке металлопластиковых трубопроводов

Если Вы прокладываете в квартире металлопластиковые трубы для отопления – монтаж производите с учетом нескольких важных рекомендаций:

  1. трубы из металлопластика, предназначенные для отопления помещений, должны функционировать при температуре 95 С и при давлении 6,6 атм и более; чтобы приобрести правильный товар, читайте маркировку;
  2. при фиксировании труб на стенах интервал между креплениями должен быть максимум 0,5 м, иначе в процессе эксплуатации возможно провисание труб, приводящее к нарушению движения и циркуляции теплоносителя;
  3. нежелателен монтаж металлопластиковых труб снаружи помещения, так как при размораживании отопительной системы они могут лопнуть. Это приведет к аварийному отключению нагревательного котла и необходимости замены всей системы отопления.

Крепление трубопровода к стене

Технология монтажа

При монтаже водопровода из металлопластиковых труб, не обойтись без дополнительных материалов и инструментов.

Инструменты, которые могут понадобиться при работе:

  • труборез или ножовка по металлу;
  • калибратор;
  • рулетка;
  • гаечные ключи;
  • клещи или пресс (при использовании пресс-фитингов);

Из материалов в первую очередь следует приобрести фитинги и клипсы для фиксации трубы к полу или стене.

Фитинг — это соединительная часть трубопровода, применяемая при монтаже водопровода, используется для разветвления, перехода на другой диаметр, а также служит для соединения разнородных по материалу труб. Назначение фитинга зависит от его исполнения. Если необходимо соединить металлопластиковую трубу с краном или металлической трубой, то выбирается фитинг системы цанга-резьба. Если между собой, то используется система цанга-цанга.

Кроме цанговых фитингов, существуют конструкции с обжимным механизмом. которая фиксирует металлопластиковую трубу посредством кругового обжима трубы специальными клещами или прессом. Этот вариант более надёжен в эксплуатации, монтаж занимает меньше времени, но и стоимость работ значительно возрастает, прежде всего, из-за необходимости приобретения специального инструмента.

Установка обжимных (пресс или пуш) фитингов на МП-трубы

Монтаж металлопластиковых труб с помощью обжимных фитингов требует наличия специальных клещей. Они есть ручные, есть электрические. Любые снабжены набором накладок под разные диаметры. Ручные, естественно, стоят дешевле. Это оборудование не обязательно покупать — понадобится оно только раз. Намного выгоднее взять в аренду.

Пресс-фитинг для МП-труб

Состоит пресс-фитинг из двух частей — собственно корпуса и обжимной гильзы. Перед тем как соединить металлопластиковые трубы, проводят подготовку среза. Она такая же как при использовании компрессионных фитингов, но фаску снимают только изнутри. Далее порядок действий такой:

  • На трубу надевают гильзу.
  • На фитинг устанавливают прокладку для предотвращения электрохимической коррозии.
  • Тубу надевают на фитинг — до упора. На корпусе фитинга есть отверстие, в котором должно быть видно край трубы.
  • Берут клещи,  в которых установлены подходящие накладки (нужного диаметра). Клещи устанавливают вплотную к краю фитинга, соединив ручки пресса вместе обжимают деталь. В результате на гильзе должны быть явно видны две вогнутые полосы. Их глубина должна быть одинаковой. После обжима фитинги могут вращаться вокруг трубы.

На этом все, монтаж металлопластиковых труб с помощью пресс фитинга закончен. Подобный стык выдерживает давление до 10 атм, чего достаточно для большинства систем. Не подходит только для систем отопления домов с этажность. больше 16. У них давление в системе может быть больше.

Подготовка к монтажу

Прежде всего необходимо на листе бумаги нарисовать всю систему водопровода или отопления. Во всех местах ответвлений прорисуйте фитинг, который необходимо установить и подпишите его. Так их удобно считать.

Инструменты

Для работы кроме трубы и купленных фитингов понадобится:

Труборез. Устройство, напоминающее ножницы. Обеспечивает правильное расположение среза — строго перпендикулярно поверхности трубы

Это очень важно

Этим инструментом режут металлопластиковые (и не только) трубы

Калибратор (калибр) для металлопластиковых труб. В процессе разрезания, труба слегка сплющивается, а края ее немного загибаются внутрь. Калибратор как раз нужен для того, чтобы восстановить форму и выровнять края. В идеале края развальцовываются наружу — так соединение будет надежнее.

Виды калибраторов

  • Зенкер — устройство для снятия фаски. Подойдет также строительный нож или кусок наждачной бумаги. Часто калибраторы имеют выступ для снятия фаски, так что без этого инструмента можно обойтись.
  • Оборудование для установки фитингов:
    • для обжимных нужны два гаечных ключа подходящего размера;
    • для пресс-фитингов — обжимные клещи.

Ручные обжимные клещи или пресс, устройство для резки МП-труб и калибратор. Собственно это весь инструмент, необходимый для установки пресс-фитингов и монтажа металлопластиковых труб

В принципе все. Вместо трубореза можно использовать пилу с полотном по металлу, но надо будет делать срезы строго перпендикулярно к поверхности. Если вы своему глазомеру на доверяете, возьмите плотницкое стусло.

Порядок подготовки

Продаются металлопластиковые трубы небольшого диаметра в бухтах. Перед монтажом отрезают от бухты кусок требуемой длины. При этом надо учитывать длину, которая заходит на фитинг. То есть, надо отрезать кусок с небольшим запасом — в 1,2-1,5 см.

Края отрезка осматривают, если есть заусенцы (при резе труборезом их не бывает, это недостаток при отрезании пилой), их выравнивают. Далее при помощи фаскснимателя или куска наждачной бумаги снимают фаску — стачивают под углом пластик как внутри трубы, так и снаружи.

Отрезаем, калибруем, снимаем фаску

После этого берут калибратор, с усилием вгоняя его в трубу и проворачивая, выравнивают геометрию, заодно выпрямляя «задавленные» внутрь края. После этого можно приступать к монтажу металлопластиковых труб и установке фитингов.

Как выровнять кусок металлопластиковой трубы

Как уже говорили, этот вид труб идет в бухтах, то есть они скручены. Отрезав кусок, руками вы его немного распрямите, но как добиться идеальной ровности

Это важно, если монтаж трубопровода открытый. Рецепт прост:

  • Находите ровную доску или кусок ДСП, фанеры и т.д.
  • Выравниваемый отрезок заворачиваете в мягкую ткань (можно в старое махровое полотенце).
  • На доске выкатываете, ровняя.

После того, как отрезок станет ровным, можно калибровать его края.

Установка металлопластиковых труб своими руками

Резка труб осуществляется ножницами по металлу или специальной ножовкой. Резаки применяются для обрезки малого и среднего диаметра металлопластика, и широко распространены в профессиональном монтаже. Ножницы — более простой бытовой прибор, их можно купить и в бюджетной ценовой категории, главное, чтобы была удобная и сбалансированная рукоятка, а сами лезвия острыми, из качественного металла. Резаки оснащены внутренним калибратором, что позволяет не только резать металлопластик, но и восстанавливать деформированную форму краев.

Помимо специальных инструментов при монтаже системы из металлопластиковых труб требуется применение более универсальных приборов: измерительной рулетки, ключей нужного размера, фаскоснимателя, шлифовального наждака, эспандера при условии применения пресс-фитинговых соединений.

Водопроводная система из пластика и металла не только долговечна и практична, но и проста в монтаже. Процесс доступен для исполнения даже человеком, не обладающим нужных знаний. Имея набор самых простых инструментов, можно сделать базовые монтажные работы качественно и с приличной экономией средств, если следовать простым правилам монтажа.

Пластик в сочетании с металлом — хороший тандем, но и он “боится” агрессивного механического и ультрафиолетового воздействия, это необходимо учитывать при их открытой прокладке.
Если предполагается монтаж закрытого типа, то необходимо предусмотреть наличие люков для доступа к фитингам компрессионного типа.
Система отопления так же может состоять из МП труб, но в данном случае стоит уделить особое внимание проверке целостности всех элементом и соблюдению условия максимально прочного соединения всех элементов. Не используйте при распаковке новых элементов системы острые предметы, даже микроцарапина может серьезно навредить всей системе.
Применяемые при монтаже труб опоры и подвесы из металла необходимо оснащать мягкими прокладками, это поможет избежать механических повреждений поверхности пластика.

Как гардероб начинается с вешалки, так установка металлопластиковых труб начинается с подбора и крепления шаровых кранов
Этот элемент имеет крайне важное значение для всей системы, не стоит экономить на нем и покупать китайские бюджетные аналоги

Качественный кран должен выдерживать до 60 атмосфер и высокие температуры

Как гардероб начинается с вешалки, так установка металлопластиковых труб начинается с подбора и крепления шаровых кранов
Этот элемент имеет крайне важное значение для всей системы, не стоит экономить на нем и покупать китайские бюджетные аналоги. Качественный кран должен выдерживать до 60 атмосфер и высокие температуры. В случае протечки именно кран способен остановить поток воды в кратчайшие сроки

Если в нужный момент кран не справится со своей прямой задачей, водопроводной системе грозят серьезные повреждения.

В случае протечки именно кран способен остановить поток воды в кратчайшие сроки. Если в нужный момент кран не справится со своей прямой задачей, водопроводной системе грозят серьезные повреждения.

Как гардероб начинается с вешалки, так установка металлопластиковых труб начинается с подбора и крепления шаровых кранов

Этот элемент имеет крайне важное значение для всей системы, не стоит экономить на нем и покупать китайские бюджетные аналоги. Качественный кран должен выдерживать до 60 атмосфер и высокие температуры. В случае протечки именно кран способен остановить поток воды в кратчайшие сроки

Если в нужный момент кран не справится со своей прямой задачей, водопроводной системе грозят серьезные повреждения.

В случае протечки именно кран способен остановить поток воды в кратчайшие сроки. Если в нужный момент кран не справится со своей прямой задачей, водопроводной системе грозят серьезные повреждения.

 Если вся система устанавливается с нуля, то в нее будет входить монтаж очистных фильтров, счетчиков, редуктора давления, коллектора для разводки труб по всей площади. Трубы рекомендовано монтировать вместе с фильтрами, это предотвратит попадание технического мусора внутрь системы.

Читайте так же:

Монтаж компрессионного фитинга

Совершая монтаж компрессионного фитинга (изучите соответствующие фото), человек пользуется инструментами:

  • ножницами, способными резать такие трубы;
  • ключами;
  • мелкозернистой «шкуркой»;
  • разверткой и калибровкой.

Выполняется монтаж компрессионного фитинга (можно изучить процесс, глядя на фото) в такой последовательности:

  • Выпрямить металлопластиковую трубу от места отрезания по 10см в каждую сторону.
  • Наметить, где отрезать и выполнять отрез специальным инструментом.
  • Отшлифовать отрезанный участок металлопластиковой трубы и сделать его округлым.
  • На металлопластиковую трубу надеть штуцер, а далее осуществить надевание компрессионного кольца.
  • Смочить водой штуцер и так надеть его на трубу, чтобы получилось равномерное ее соприкосновение с фитингом.
  • Произвести закручивание гайки в штуцер. Докрутить ее при помощи таких инструментов, как ключи.
  • Проверить, насколько качественно с применением компрессионного фитинга, произведен монтаж (нет ли течи).

Требования к ремонту металлических труб

Естественное изнашивание труб из металла нередко приводит к появлению необходимости срочного ремонта. Мероприятия по устранению неполадок в работе медных, стальных или чугунных труб тоже несложно осуществить своими руками.

Для ремонта медных труб водоснабжения часто требуется устранить проблему, вызванную расслоением металла. В таком случае применяется высокотемпературная пайка с использованием твёрдого припоя. Такое решение позволяет продлить эксплуатационный срок трубы. Также владельцы водопровода из медных труб часто сталкиваются с трещинами в местах сгиба конструкции. Для исправления такого вида повреждений, особенно если их площадь невелика, используется низкотемпературная сварка с мягким припоем.

Полезный совет! Для того, чтобы избежать появления трещин в сгибах, стоит помнить о правилах монтажа медных труб. Радиус изгиба, составляющий более 3,5 диаметра трубы, не допускается при диаметре ниже 1,5 см.

Как и при пайке любых других видов труб, медные изделия нуждаются в предварительном очищении от жира и загрязнений. В противном случае ремонт не даст эффекта и не решит сложившуюся проблему.

В некоторых случаях ремонт медной трубы можно произвести только при помощи пайки

Ремонт медных труб может потребоваться и в случае выхода из строя фитинга, соединяющего два участка водопровода. Если вышла из строя гайка или прокладка, можно обойтись заменой только этой мелкой детали. Если дал течь фитинг, закрепленный пайкой, придется вырезать часть трубы и впаивать новый сегмент с новой же муфтой.

Трубы из таких прочных материалов, как чугун или сталь, также не гарантируют отсутствие потребности в ремонте. Чтобы на время перекрыть небольшую трещину до ремонта чугунных труб водопровода и канализации, можно применить резиновую накладку. Подойдёт даже часть автомобильной камеры или покрышки. Накладка фиксируется на чугунных и стальных трубах с помощью металлических хомутов.

Для заделки повреждений в чугунной трубе незначительного характера применяют довольно старый, но действующий метод устранения течи своими руками: он заключается в использовании пропитанного цементным раствором бинта. Полоска из бинта оборачивается несколько раз вокруг трубы. Так как раствор цемента застывает длительное время, трубопровод должен быть перекрыт как минимум на сутки.

При обширных повреждениях чугунные трубы подлежат замене. Не исключается и применение специальных герметиков и составов типа «холодная сварка». Такие средства годятся и для ремонта стальных труб.

Для устранения течи в трубах из металла самым простым способом является применение хомутов с резиновым уплотнителем

Это интересно: Пошаговая инструкция по ремонту шарового крана: лучше один раз увидеть

Предназначение

Занимаясь ремонтом или строительством, каждый старается применять качественные материалы. Именно по этой причине при подключении отопления, водопровода и в прочих сферах в основном используются металлопластиковые трубы. Они выделяются среди прочих долговечностью и необычайной прочностью.

Главными достоинствами металлопластиковых труб являются несколько важных свойств.

  • Долговечность.
  • Проводимость тепла низкая. Данная функция позволяет использовать их как прокладку горячего водопровода.
  • Проявление стойкости при высоких температурах.
  • Герметичность. Труба в двадцать миллиметров не позволяет пройти свету и кислороду.
  • Морозоустойчивость. Металлопластиковые трубы не деформируются при температуре в минус пятьдесят градусов Цельсия.
  • Устойчивы к коррозии.
  • При термическом воздействии не расширяются.
  • Стойкие к солевым отложениям.

Помимо плюсов, у таких труб имеются и недостатки.

Теплопроводность у пластика намного меньше, нежели у алюминиевых. Если сначала пустить по трубам горячую, а затем холодную воду, металлическая фольга (после расширения) изначальную форму примет быстрее пластика.
Металлопластиковая труба может подтекать в месте соединения, где устройство ослабевает. Различия коэффициентов расширения металла и пластика является основным недостатком

Поэтому данную особенность необходимо принимать во внимание при монтаже. Но также следует помнить, что трубы должны прокладываться с запасом

В местах трубного сгиба устанавливается компенсационная петля.
Течь может появляться и по другой причине. К примеру, алюминиевая проволока сгибается в разном направлении, однако может сломаться при попытке вернуть изначальную форму. Этот же принцип и с металлическими трубами. Пластик делает алюминий более пластичным, однако сгибать под острым углом изделия противопоказано. В противном случаи произойдет прорыв, который можно исправить только заменой.

Таблица с минимальными радиусами изгиба

Внешний диаметр металлопластиковой трубы (миллиметр)

16

20

26

32

40

Вид сгибания труб

Минимальный изгиб металлопластиковой трубы

Самостоятельно (вручную)

80

100

130

160

550

При помощи пружин

50

65

105

135

220

При помощи трубогиба

45

60

95

125

180

При выборе трубы необходимо отталкиваться от длины универсального продукта. Стандартная длина продаваемой конструкции варьируется от пятидесяти до двухсот метров. Однако можно купить продукцию и более короткую (в зависимости от масштаба запланированного ремонта).

Необходимо также обращать внимание и на внутренний диаметр. Самой тонкой считается труба в шестнадцать миллиметров

Для дома или квартиры специалисты рекомендуют приобретать изделие, имеющим небольшой диаметр. Оптимальным вариантом можно считать трубу с диаметром двадцать миллиметров.

Соединение металлопластиковых труб происходит при помощи специальных обжимных фитингов из латуни компрессионного вида. Фитинги могут различаться по конструкции, однако все имеют главную часть, которая вставляется внутрь трубы и обжимного кольца, надеваемого снаружи, которое служит для обжима.

В следующей таблице приведена общая характеристика всех металлопластиковых труб:

Коэффициент температуры

95 градусов Цельсия

Максимальная кратковременная температура

120 градусов Цельсия

Коэффициент давления

10 атм

Максимальное кратковременное давление

15 атм

Коэффициент расширения тепла

0,026 мм/м на 1 градус Цельсия

Коэффициент проводимости тепла

0,45 Вт/мК

Пригодность к эксплуатации

50 лет

Таблица технических характеристик взаимозависимых компонентов:

Внешний диаметр (миллиметр)

16

20

26

32

40

Внутренний диаметр (миллиметр)

12

16

20

26

33

Толщина стенки (миллиметр)

2

2

3

3

3,5

Масса одного погонного метра (килограмм)

0,12

0,17

0,3

0,37

0,43

Внутренний объем в одном погонном метре (литр)

0,12

0,2

0,32

0,53

0,86

Общие положения

Итак, Вы подумали и решили выполнить монтаж трубопровода сами. И правильно, при внимательном и старательном отношении любое дело спорится. С чего же начать?

Возьмите лист бумаги и нарисуйте план помещений, где будем монтировать трубопровод. Должен получится эдакий вид сверху. Как правило, меняют сразу все трубы в квартире/доме, а это, прежде всего, кухня ванная и туалет. Тщательно вымеряйте будущие места прохода труб.

Монтаж водопровода из металлопластиковых труб, наверное, самый доступный способ заменить трубы без должной квалификации. Смело приступайте к работе.

Не забываем, что труба идет двойная: холодная и горячая, однако есть ряд мест, где проходит только холодная. Это разводка возле унитаза, подвод к стиральной машине, посудомойке и т.п.

На этом этапе Вы уже знаете, сколько трубы Вам необходимо. Теперь тщательно продумайте, сколько соединений труб, тройников, смесителей и прочих монтажных узлов Вы планируете сделать.

Некоторые варианты фитинга к металлопластиковой трубе

Монтаж труб своими руками – подразумевает еще и наличие определенного набора инструментов.

Давайте составим перечень необходимого:

  1. Ножницы для резки труб. Это необходимое приспособление, не экономьте, купите обязательно, иначе рискуете испортить трубу. Резка иными инструментами может вызвать заусенцы, неровности, нарушение защитного слоя трубы, что в последствии приведет к протечкам.

Ножницы для резки труб

  1. Калибратор. Также необходим, поскольку после реза труба вогнута немного вовнутрь, а нужно наоборот ее немного развальцевать, чтобы не испортить резиновые уплотнители.

Калибратор для труб

  1. Разводной ключ, рожковые ключи нужных размеров, плоскогубцы, дрель.

Итак, все готово для работы. Теперь необходимо демонтировать старую трубу, а вместе с ней и старые вентили на входе в жилище.

Если Вы живете в частном доме, то просто перекрываете центральную подачу воды в дом, а если в квартире, тогда придется вызывать сантехника, чтобы он перекрыл горячее и холодное водоснабжение в Вашем подъездном стояке.

Стоит отдельно заметить, что вентили на входе в жилище должны быть только высокого качества. Выбирайте краны, выдерживающие давление 60 атмосфер, и температуру 150 градусов.

Не экономьте на таких вентилях, ведь в случае аварии они являются единственными воротами в дом.

Как соединять и монтировать металлопластиковые трубы

Стальные трубы постепенно вытесняются с рынка: появились достойные конкуренты, которые стоят меньше, монтируются проще, служат не меньше. Например, из металлопластика делают горячий и холодный водопровод, систему отопления. Как правильно провести монтаж металлопластиковых труб, какие фитинги когда использовать, как с их помощью соединять отрезки в единое целое — обо всем этом и пойдет речь.

Виды фитингов для металлопластиковых труб

Структура металлопластиковых труб такова, что варить их или паять невозможно. Потому все ответвления и некоторые изгибы делают при помощи фитингов — специальных элементов разной конфигурации — тройников, переходников, уголков и т.п. С их помощью собирается система любой конфигурации. Недостаток такой технологии — дороговизна фитингов и время, которое придется потратить на их установку.

Примерный ассортимент фитингов для монтажа металлопластиковых труб с прессом

Плюс металлопластиковых труб в том, что они хорошо гнутся. Это позволяет использовать меньшее количество фитингов (они дорогие). Вообще фитинги для металлопластиковых труб бывают:

Решить какого типа фитинги использовать просто. Обжимные применяются для трубопроводов, к которым всегда есть доступ — со временем требуется соединения подтягивать. Прессовые можно замуровывать. Вот и весь выбор — надо знать какого типа монтаж металлопластиковых труб будет на конкретном участке.

Внешний вид некоторых фитингов с накидными гайками — винтовых или обжимных

Общий недостаток металлопластиковых труб — из-за конструкции фитингов на каждом соединении происходит заужение сечения трубопровода. Если соединений немного и трасса недлинная, никаких последствий это иметь не может. В противном случае необходимо или увеличение сечения трубопровода, или насос с большей мощностью.

Подготовка к монтажу

Прежде всего необходимо на листе бумаги нарисовать всю систему водопровода или отопления. Во всех местах ответвлений прорисуйте фитинг, который необходимо установить и подпишите его. Так их удобно считать.

Инструменты

Для работы кроме трубы и купленных фитингов понадобится:

Труборез. Устройство, напоминающее ножницы. Обеспечивает правильное расположение среза — строго перпендикулярно поверхности трубы

Это очень важно

Этим инструментом режут металлопластиковые (и не только) трубы

Калибратор (калибр) для металлопластиковых труб. В процессе разрезания, труба слегка сплющивается, а края ее немного загибаются внутрь. Калибратор как раз нужен для того, чтобы восстановить форму и выровнять края. В идеале края развальцовываются наружу — так соединение будет надежнее.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
