Утепление фундамента пеноплексом: разбираемся с толщиной утеплителя в разных регионах

Как можно утеплить цоколь фундамента снаружи

Способов утепления фундамента существует несколько, от засыпки его гравием с применением листов утеплителя и до напыления цоколя пенополиуретановой пеной. И в одном, и в другом случае есть как достоинства, так и недостатки.

В последнее особую популярность в утеплении цоколя фундамента снаружи, получил такой материал, как полистирол. Именно при помощи его очень просто выполнять работы по утеплению наружной стороны фундамента. Рассмотрим основные достоинства этого материала:

• полистирол отличается особой прочностью и долгой службой;
• этот материал имеет высокую степень устойчивости к влажности;
• полистирол достаточно прост в креплении и дальнейшем монтаже;
• из-за достаточно прочной структуры, он не подвергается губительному воздействию крыс и мышей;
• с этим материалом легко работать при выполнении при декоративной отделке;
• из-за своей легкой структуры с ним способен работать даже не специалист, а все работы при желании реально выполнить самостоятельно;
• полистирол можно приобрести по доступной цене.

Чем утеплить фундамент деревянного дома

Многие владельцы деревянных домов считают, что для обеспечения благоприятных условий для проживания достаточно утеплить стены и пол. Однако это не так, ведь через деревянный пол могут происходить серьезные теплопотери – до 20 %. Поэтому теплоизоляция фундамента является обязательной, особенно если дом находится в местности с суровыми погодными условиями.

Утепление фундамента деревянного дома снаружи позволит не только создать благоприятные условия в помещении, но и предотвратить неблагоприятное воздействие на него. Для этой цели обычно применяют пенополистирол и его разновидности, а также керамзит.

Отделка камнем

Утепление фундамента ППС или ЭППС

Пенополистирол обладает отличными потребительскими свойствами, такими, как низкая степень теплопроводности и влагопоглощения, стойкость к негативному воздействию погодных условий, доступная стоимость, легкость монтажа и т. д.

Эти и другие характеристики сделали данный материал одним из самых актуальных и имеющих высокий спрос среди многих потребителей.

Для теплоизоляции только наземной части фундамента или цоколя требуется довольно простой монтаж. Листы ППС просто крепятся к поверхности с помощью клея или специальных крепежей.

После этого выполняется облицовка или штукатурка. При этом следует знать, что установка утеплителя не означает полной гидроизоляции, поэтому ее следует провести отдельно, чтобы избежать проникновения грунтовых вод под пол.

На дачном участке

При этом нужно осуществить полную гидроизоляцию стен. Для этой цели вокруг деревянного дома выкапывается траншея, затем фундамент очищается от грунта и мусора. Далее на поверхность крепятся панели из ППС, после чего все это засыпается и трамбуется.

Утеплённая основа дополнительно может быть отделана кирпичом или иными видами облицовки, которые выдерживают неблагоприятное воздействие погодных условий.

Утепление фундамента керамзитом

Зачастую деревянный дом утепляют снаружи керамзитом. Однако он обладает повышенной влаговпитываемостью.

Чтобы избежать негативных воздействий этого явления, вокруг дома выкапывают траншею и устанавливают опалубку с гидроизоляцией, после чего засыпается сам керамзит.

Отмостка

Данный способ не менее эффективен, однако требует особого внимания и необходимости придерживаться всех правил установки.

Финишная отделка

Соприкосновение утеплителя с открытым грунтом может привести к потере потребительских качеств. Чтобы это не происходило, все поверхности обрабатываются штукатуркой. Как альтернатива — несколько слоев клея на акриловой основе.

Предварительно и на фундаменте, и на цокольной части с помощью строительного степлера крепится сетка из стеклоткани для армирования. На местах соединения листов — перекрытие не меньше 10-15 см.

Как только штукатурка или клей полностью высохнут, засыпайте траншею. Для дополнительной теплоизоляции часть грунта замените на керамзит

Важно: не менее 30 см до поверхности оставьте для обустройства отмостки

Технология утепления плитного основания

При устройстве плитного фундамента утепляют силовую конструкцию не только снизу, но и с боковых сторон. Последовательность технологических этапов следующая:

1. На выравненное дно котлована засыпают слой нерудного материала (песок, щебень) и тщательно утрамбовывают его, формируя плотный несущей пласт для фундамента.
2. Сверху расстилают слой геосинтетического материала, чтобы при подвижках грунта листы пеноплекса не расходились и не образовывались мостики холода.
3. Под теплоизолятором выстилают слой гидроизоляции. Этот этап можно пропустить при глубоком залегании подземных источников, поскольку сам по себе пеноплекс отличается низкой влагопроницаемостью.
4. Листы экструдированного пенополистирола кладут максимально близко друг к другу, заполняя швы монтажной пеной или специальным клеем.
5. По периметру силовой конструкции монтируют опалубку, с внутренней стороны которой также устраивают ряды из листов пеноплекса на высоту будущей бетонной стяжки. Здесь также листы теплоизолятора тщательно склеивают между собой.

После того, как строители соберут конструкцию из пеноплекса, во внутренне пространство можно укладывать армирующий каркас и инженерные коммуникации, затем переходят непосредственно к бетонированию.

Как производится утепление фундаментной плиты пеноплексом, расскажет видео:

Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе

Что такое пеноплекс.

Видов утеплителя существует великое множество. Отдельное место в этом перечне занимают пеноплекс и пенополистирол.

Собственно это названия одного и того же материала. Пенополистирол, а если быть точным – экструдированный пенополистирол – общее название полимерного утеплителя сделанного на основе стирола. Пеноплекс – брендовое название пенополистирола.

Выпускается пеноплекс в виде плит толщиной от 2 до 15 см. Размером 60х120 см с монтажным пазом по длинной стороне.

Преимуществами материала являются:

• Низкая теплопроводность;
• Высокая прочность (показатель на сжатие – 27т/м2);
• Низкий коэффициент водопоглощения;
• Долговечность (не поддается гниению и распаду до 50 лет);
• Устойчивость к перепадам температур.

Недостаток у пеноплекса один – низкая стойкость к возгоранию.

Но поскольку весь объём материала будет скрыт под землёй, этот показатель не окажет негативного влияния на конструктив фундамента. Однако это стоит учитывать при желании утеплить весь дом снаружи.

Не стоит использовать этот материал и внутри помещений. Выделения стирола могут негативно сказываться на здоровье.

Обустраиваем пеноплексом отмостку

• После утепления фундамента проводим засыпку на 15 – 20 см ниже уровня земли. На расстоянии одного метра собираем опалубку высотой 20-25 см;
• Разравниваем и утрамбовываем грунт. После этого, по всему периметру стелем плиты Пеноплекс;
• Поверх утеплителя с нахлёстом укладывают плёнку гидроизоляции и арматурную металлическую сетку.
• После чего, заливают в опалубку цементный раствор. Поверхность ровняют так, чтобы получился небольшой уклон в сторону от дома;
• По истечении времени необходимого для застывания, опалубку демонтируют и поверхность стяжки покрывают «уличным» материалом, например плиткой. А можно обработать гидрофобизатором для бетона. Это весьма эффективное средство для «отвода» влаги. Утепление отмостки в паре с фундаментом уменьшает влажность в помещениях, расположенных ниже уровня земли.

Несколько слов об утеплении фундамента в бане. Очень правильное дело. Его теплоизоляция сокращает теплопотери, а значит, баня быстрее прогревается и дольше остывает. В помещении будет более тёплый пол. Кроме того, снижается уровень влажности и риск появления конденсата на внутренних поверхностях фундамента. Ну и биологическое разрушение в виде плесени, гнили и т.п., существенно замедляется.

На фото слева снимок сделан тепловизором. Видите температурную разницу.

Вот пожалуй и всё, что хотел рассказать. Как и обещал прошлой осенью, стараюсь приподносить читателю интересный материал. Не хотите пропустить обновления блога? Тогда подписывайтесь на новости. Успехов Вашей семье и тёплого уютного дома! До скорой встречи!

Цитата мудрости: Самая жестокая ложь часто говорится молча.

Причины

Казалось бы, стоит только защитить фундамент от влаги в грунте, и можно быть уверенным, что помещения выше цокольной части будут всегда теплыми, если грамотно провести отопление. Мнение это не всегда правильное, потому что в некоторых регионах температура зимой может оказаться очень низкой. Так что даже самый толстый фундамент не спасет от проникновения холода с его стороны.

А, как показывает практика строительства и эксплуатации строений, именно через пол теплопотери достигают 60 %. И если даже провести их теплоизоляцию, все равно соприкосновение фундамента со стенами дает снижение температуры внутри помещений до 30 % именно через стеновые поверхности. И это одна из главных причин, зачем надо утеплять фундамент.

Вторая причина заложена в самой конструкции фундамента. Ее нижняя часть располагается ниже уровня промерзания грунта, а верхняя промерзает насквозь. На стыке двух частей происходит возрастание напряжений за счет разного линейного расширения бетонной конструкции. То есть, внизу бетон не расширяется, потому что находится в зоне положительных температур, а вверху он, наоборот, сужается. Именно граница и является самой уязвимой зоной, которая приводит к старению бетонного сооружения.

Третья причина — это точка росы, которая при неутепленном фундамента располагается на внутренней его поверхности, то есть, со стороны подвала. Именно там образуется конденсат, который превращается в наледь. Он попросту постепенно разрушает конструкции.

Причина номер четыре. Любая конструкция из бетона обладает своим показателем морозоустойчивости, то есть, он может выдержать определенное количество заморозки и разморозки. И показатель этот достаточно большой. Но не стоит избегать расходов, с помощью которых этот показатель можно увеличить или вообще обойтись без него.

Говоря о способах утепления с использованием Пеноплэкса, надо обратить внимание на то, что теплоизолировать придется и смежные с фундаментом поверхности. Это в основном касается стен и отмостки

Со стенами все проще, их толщина, заложенная в проект дома, уже определяет, что они не станут причиной высоких теплопотерь.

С отмостками сложнее, потому что это всего лишь слой бетонной стяжки по периметру постройки. Поэтому под это сооружение придется заложить слой теплоизоляции. Обычно для этого используют перлит или керамзит толщиною 10 — 20 см. Можно использовать и утеплитель Пеноплэкс, положив его на гидроизоляционную основу.

Как утеплить фундамент дома снаружи своими руками, видео

Фундамент зданий, построенных в прошлом, часто является источником довольно больших теплопотерь. По подсчетам, они могут составлять в некоторых случаях даже более 20%. Фундамент, неутепленный как следует, подвержен быстрому разрушению, поэтому владельцы таких зданий стремятся утеплить его снаружи, что позволяет решить проблему самостоятельно и недорого.

Экструдированный пенополистирол пришел на смену многим материалам для утепления и используется мастерами чаще всего. В России из этого материала изготавливают пеноплекс-фундамент, который способен выдержать большие нагрузки и воздействие агрессивных сред. Он обладает целым рядом очевидных преимуществ, долговечностью и почти не подвержен биоразложению. Предлагаем ознакомиться с основными преимуществами пеноплекса, а именно:

1. Низкие показатели теплопроводности.
2. Высокая прочность.
3. Низкая гигроскопичность.
4. Широкий диапазон температурной устойчивости.
5. Легкость и простота монтажа.
6. Экологичность.
7. Гарантированная теплоизоляция в течении 50 лет.

Некоторые специалисты плохо отзываются о пеноплексе, так как он легко разрушается огнем. Однако учитывая то, что речь идет о фундаменте, это слабый аргумент. Материал будет скрыт не только штукатуркой, но и грунтом, что надежно защищает его от воспламенения.

Технология теплоизоляции

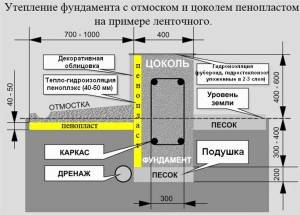

Проводя утепление фундамента пеноплексом технология должна соблюдаться неукоснительно, учитывая стоимость материала. – весьма технологичный материал. Если лента фундамента будет утепляться по направлению изнутри наружу, то последовательность монтажа будет следующей:

1. Фундамент;
2. Слой гидроизолятора;
3. Слой из плит пеноплекса;
4. Слой штукатурки на основе цемента;
5. Грунтовая подушка;
6. Снова слой из плит пеноплекса – под отмосткой;
7. Сама отмостка.

Схема утепления бетонного фундамента пеноплексом При утеплении снизу вверх используется такая последовательность:

1. Песчаная подушка;
2. Слой из плит пеноплекса;
3. Фундамент;
4. Слой гидроизолятора;
5. Бетонная стяжка чернового пола;
6. Слой гидроизолятора по торцу стены фундамента;
7. Слой из плит пеноплекса по торцу части плиты фундамента. Плиты укладываются от начала песчаной подушки и выше уровня поверхности грунта на 0,4-0,5 м;
8. Слой из плит пеноплекса под отмосткой;
9. Сама отмостка.

Правила теплоизоляции

Так как теплоизоляция ленточного фундамента определяется двумя плоскостями: вертикальной и горизонтальной, то надо рассмотреть технологию утепления двух поверхностей по отдельности.

Земляные работы

Утепление вертикальных плоскостей начинается со снятия опалубки. После чего стоит первая задача – откопать фундамент на ширину снаружи так, чтобы в траншеи свободно можно было бы перемещаться. Потому что изоляция дома пеноплэксом – это работа с большими листами, которые придется к фундаментной конструкции еще и крепить.

Подготовка

Вертикальное утепление должно проводиться на выровненную и прочную поверхность. Вот этапы проводимых операций:

1. Зачистка наружной поверхности от грунта, пыли, выпуклостей с помощью болгарки с металлической щеткой.
2. Нанесение битумной мастики на всю отделываемую плоскость с помощью кисти и валика, слой мастики должен быть густым, то есть, необходимо выровнять стенки и заполнить материалом все, даже самые мелкие, поры.
3. Если есть необходимость в дополнительной гидроизоляции, то производится укладка рулонных материалов типа рубероид или полимерные модели наплавляемой серии.

Высокий уровень гидроизоляции – это полное закрытие фундамента с наружной стороны, учитывая углы конструкции, как самые уязвимые участки. Поэтому на углах проводятся особенно тщательные мероприятия. Их закрывают двойным слоем гидроизоляционных полос. При этом крепится второй слой на мастику, которая наносится на первый.

Итак, когда все подготовительные этапы закончены, можно переходить к работам по утепления.

Монтаж пеноплекса

Обустройство утепления пеноплексом производится следующим образом:

1. Листы пеноплекса монтируются по направлению снизу вверх. На внутреннюю поверхность листов точечно наносится клеевой состав в пяти или шести местах.
2. Для лучшей сцепляемости плиты утеплителя следует с усилием придавить к стене и дать несколько минут на схватывание.
3. Остальные фрагменты пеноплекса крепятся аналогично, соединяясь между собой по системе «шип-паз».
4. Щели и зазоры между элементами необходимо задуть пеной для монтажа или заделать клеевым составом, на который крепился утеплитель.
5. Второй слой материала укладывается по такой же схеме, с обязательным смещением швов относительно плит первого ряда.

Закрытие

Здесь два варианта:

1. Установить поверх пеноплэкса штукатурную сетку и закрыть его слоем штукатурки.
2. Нанести слой битумной мастики и приклеить рубероид.

Это дополнительная защита для пенополистирола, отчего его срок службы только вырастет.

Все готово, можно засыпать траншею

Обратите внимание, что к стенкам фундамента дома надо делать подсыпку песком или керамзитом. Обязательно делается выравнивание горизонтальной части для отмостки примерно шириною 1 м

Утепление пенополистиролом фундаментов разного типа

Утепление мелкозаглубленного ленточного фундамента

Основные элементы фундамента мелкого заложения представлены на рисунке.

Особенность конструкции в том, что граница промерзания находится гораздо ниже нежели заложен фундамент. Таким образом, утепление ленточного фундамента пенополистиролом должно проводиться по площади фундамента снаружи здания, и по площади пола внутри. Только так можно достичь качественного утепления и существенного снижения теплопотерь.

Глубина заложения фундамента

Чтобы выполнить утепление малозаглублённого фундамента не нужно копать глубокую траншею. Достаточно «откопать» фундамент. Ведь нет смысла рыть до точки промерзания грунта. Да и ширина может быть меньше, достаточной для установки плит пенополистирола.

Далее работы выполняются по такому же принципу, как описано выше.

Утепление плитного фундамента пенополистиролом

Утепление плитного фундамента пенополистироломФундамент плитного типа называют плавающим по той причине, что построенный на нем дом как бы плавает на нем, как на плоте. Используют его там, где преобладают размытые, слабые или насыпные грунты.

Утепление плитного фундамента пенополистиролом по технологии схоже с утеплением мелкозаглубленного ленточного. Т.е., нужно выполнить вертикальное утепление плиты пенополистиролом. Для этого устанавливают несколько слоев пенополистирола общей толщиной 100-150 мм. по периметру плиты. Следует отметить, что глубина залегания плиты редко превышает 200 мм. Это связано с тем, что при увеличении толщины плиты увеличивается нагрузка на почву, таким образом, дом проседает. А основное преимущество этого вида фундамента сводится на нет. Далее выполняют горизонтальное утепление. Это обусловлено тем фактом, что основное направление ухода тепла – это горизонтальная поверхность плиты, место ее стыка с грунтом.

Последовательность расположения слоев представлена на схеме.

Утепление плитного фундамента пенополистиролом

Стоит отметить, что качественное утепление плитного фундамента пенополистиролом возможно только на этапе его строительства. В противном случае, придется выполнить утепление изнутри, а такой подход к утеплению имеет несколько недостатков, о которых речь пойдет ниже.

Утепление свайного фундамента пенополистиролом

Утепление свайного фундамента пенополистироломОсобенность свайного фундамента в применении свай, который углубляются в грунт на глубину более 1 м. На сваи выставляется ростверк из железобетона, дерева или металла. Следовательно, утепление свайно-винтового фундамента пенополистиролом производится путем утепления ростверка. Принцип устройства: пенополистирол укладывают, начиная с нижнего уровня ростверка до первого ряда кирпича или бруса.

Утепление свайного фундамента пенополистиролом

Необходимый инвентарь

Тут важно понимать, что каждый случай индивидуален, и набор материалов и инструмента зависит от того, с какого этапа вообще начинаются работы. Ведь, согласитесь, что, например, утепление пенопластом фундамента, вокруг которого сделана бетонная отмостка – это одно, а работы с мягким грунтом – это совсем другое…

Мы будем рассматривать вариант, когда утепление нужно сделать вокруг фундамента уже построенного дома и при минимальных финансовых и временных затратах

Мы будем рассматривать вариант, когда утепление нужно сделать вокруг фундамента уже построенного дома и при минимальных финансовых и временных затратах.

Но в любом случае, минимальный необходимый набор есть, а количество других нужных компонентов может только увеличиваться.

Итак, список необходимого инвентаря.

Инструмент

Для работы понадобится вот что:

1. Лопаты для рытья и отбрасывания земли около фундамента.

Лопата «американка»

1. Лом для того, чтобы раскалывать крупные камни в грунте или поддеть что-то.
2. Ведра для клеевой смеси;
3. Дрель с миксером для размешивания клея для пенопласта;
4. Молоток, различные шпателя и большая кисть для грунтовки.
5. Перфоратор.

Теперь о расходниках.

Расходные материалы

Тут тоже ничего сверхдорого не понадобится.

Позаботиться придется о наличии таких материалов:

1. О рубероиде. Его желательно купить для того, чтобы дополнительно защитить утеплитель пеноплекс для фундамента;
2. О клее для пенопласта, грунтовке и дюбелях (лучше всего подойдут зонтики).

В принципе для того чтобы полноценно произвести процесс утепления фундамента этого набора должно быть достаточно.

Начнем работы.

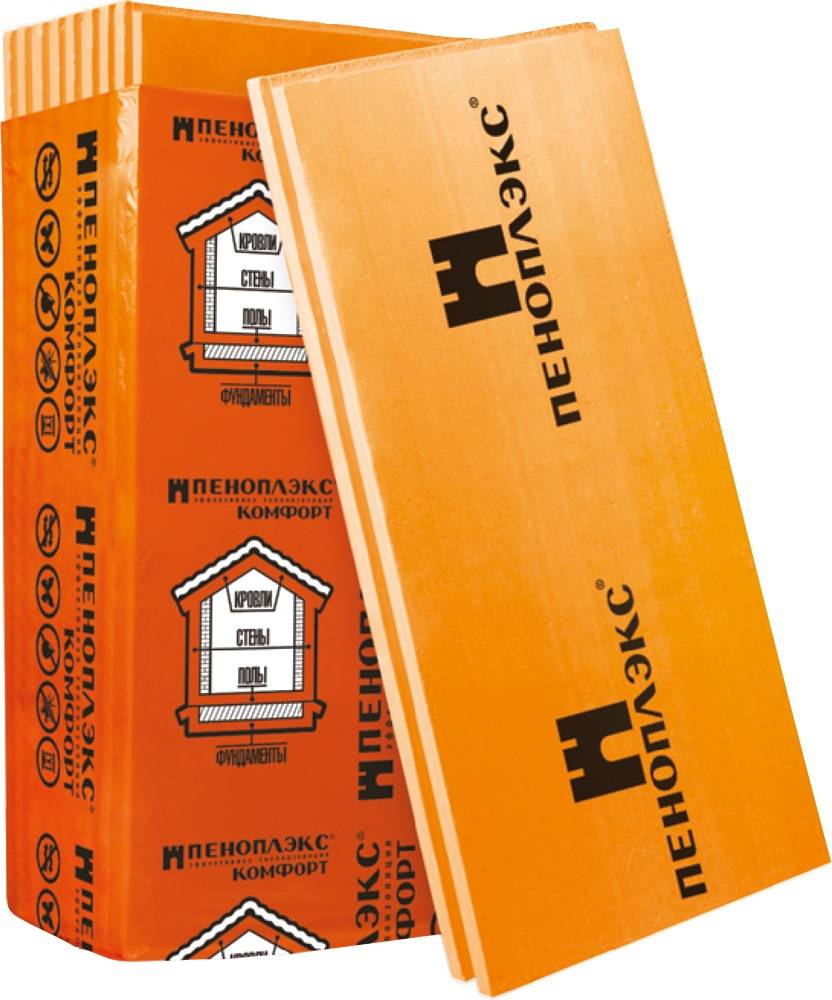

Виды пеноплекса и его характеристики

В 1998 году в России был налажен выпуск теплоизоляционного материала в виде плит из экструдированного пенополистирола, получивший название Пеноплэкс по имени компании. В линейке продукции несколько разновидностей:

• Пеноплэкс Комфорт — для утепления ненагруженных конструкций (лоджии, балконы, скатные кровли и т.д.);
• Пеноплэкс Стена — для фасадов или перегородок;
• Пеноплэкс Фундамент — для нагруженных конструкций (малозаглубленных или заглубленных фундаментов, отмосток, септиков, дорожек, полов по грунту и т.д.).

Последний теплоизолятор более плотный, его прочность на сжатие составляет не менее 2,7 кг/см². Производится в виде плит оранжевого цвета толщиной 50 или 100 мм. Выдерживает значительные нагрузки без деформаций, поэтому предназначен для утепления фундамента дома снаружи.

Физико-механические характеристики Пеноплэкс Фундамент обусловлены его структурой, состоящей из мельчайших замкнутых ячеек, и свойствами исходного сырья, то есть пенополистирола :

• низкая теплопроводность — 0,032 Вт/м°С;
• практически нулевые паропроницаемость и водопоглощение;
• малая плотность — 29-33 кг/м³;
• химическая стойкость к большинству органических и неорганических веществ кроме группы углеводородов, эфирных и полиэфирных соединений, масляных красок, дегтя, разрушающих полимер;
• биологическая инертность;
• термостойкость в интервале от -50 до +75°С.

Пеноплэкс Фундамент не огнестоек, но это для подземных конструкций класс огнестойкости не нормируется. Срок службы утеплителя составляет 50 лет. Хотя он применяется в нашей стране не так давно, но проведенные институтом НИИСФ испытания подтверждают эти данные.

Как рассчитать толщину Пеноплекса для теплоизоляции фундамента

Для того, чтобы рассчитать требуемую толщину пеноплекса для утепления, нужно знать два значения. Первое — это какое сопротивление теплопередачи установлено для вашего региона строительства. Это значение указано в СП 50.13 330.2012 «Тепловая защита зданий». Второе — коэффициент теплопроводности материала фундамента, обычно это постоянная величина для бетонных фундаментов.

R=h₁/λ₁+h₂/λ₁, где

R — сопротивление теплопередаче для конкретного региона. К примеру, для Московской области оно составляет 3,2 м2х°К/Вт;

h₁ — толщина фундамента;

λ1 — коэффициент теплопроводности материала фундамента (железобетон);

h₂ — толщина пеноплекса

λ2 — коэффициент теплопроводности Пеноплэкса.

Для железобетонного фундамента коэффициент теплопроводности составляет λ=1,69 Вт/м*°К при стандартной толщине 400 мм (0,4 м). Соответственно, подставляя данные в формулу, получаем:

3,2=0,4/1,69+h₂/0,032;

3,2=0,24+ h₂/0,032;

2,96= h₂/0,032;

h₂=0,0947 м. или 95 мм

Таким образом, для утепления фундамента толщиной 400 мм потребуется Пеноплэкс слоем 100 мм. Вообще, на официальном сайте производителя пеноплекса есть удобный калькулятор для расчёта толщины утеплителя по элементам здания http://www.penoplex.ru/school/index.php.

Почему Пеноплекс?

Пеноплекс или, если быть более верным — «Пеноплэкс» это российский бренд по производству утеплителей из пенополистирола (пенопласт повышенной плотности). Ради справедливости, стоит сказать и о других марках, например:

• Техноплекс;
• URSA;
• Примаплекс.

Однако, на отечественном пространстве слово «Пеноплекс» стало эпонимом — случай, когда имя собственное, становится именем нарицательным. И, по сути, сейчас название этого бренда применяют ко многим видам полистирола. Однако, ради справедливости, в этой статье мы сосредоточимся именно на утеплении Пеноплэксом в классическом понимании этого слова. Чем так хорошо этот материал?
