Монтаж секционных ворот в гараже — все тонкости установки

Монтаж секций

Каркаса сделан, теперь специалист устанавливает полотно ворот. Потребуются ролики, крепежные детали и секции. Стандартные модели имеют ролики, совмещенные с петлями. Это облегчает скольжение конструкции, а установка не займет много времени. Порядок монтажа:

1. Сначала специалист крепит первую секцию с максимальной ровностью. Допускается отклонение на 3 мм. В случае кривизны полотна между элементами образуются перепады, что недопустимо. После установки по верхнему краю прикладывают уровень и проверяют горизонтальность. Оба края изделия монтируют с одинаковыми зазорами в профилях.
2. Сендвич-панель стоит ровно, к ней приделывают ролики и петли. Колесо вставляют в направляющую, в которой выравнивают отверстия между этой деталью и усиливающей полосой, заранее прикрепленной к концам полотна, и затягивают конструкцию болтами.
3. Отличие нижнего ролика от верхнего — штыри, которые применяются для петель. Концы петель обустроены тросами. Скользящий элемент монтируют шпильками, отгибая их концы в противоположные края, затем в изделие вставляют шайбы.
4. На низ первой секции крепят подготовленные ролики. Их фиксируют винтами. Устанавливают другую сэндвич-панель, подгоняя нижнюю сторону к верхнему краю первого изделия. Плоскость полотна ровняют уровнем. К конструкции приделывают свободный конец петли, а вверху монтируют аналогичную деталь. Если панель широкая, то таких элементов потребуется больше двух.
5. По этой технологии сборки ворот крепят секции до самого верха. Последнее изделие оснащают одними роликами, без петель.

https://youtube.com/watch?v=IeC3yeqeM58

Разновидности конструкции секционных ворот

Секционные ворота с калиткой

Различают секционные модели по назначению:

• Гаражные – имеют небольшие размеры, так как рассчитаны на частные гаражи или стоянки в торговых центрах. Крепление потолочное. Секции изготавливаются из сэндвич-панелей разного вида, так как они обеспечивают теплоизоляцию бокса. Модели весьма привлекательны. Часто имитируют деревянную обшивку, могут иметь рельефную необычную фактуру. Управляются вручную или с помощью автоматики.
• Промышленные – рассчитаны на эксплуатацию в тяжелых условиях. Они не всегда утеплены, но обеспечивают максимальный уровень защиты от химически агрессивных веществ, обеспечивают высокую герметичность при закрывании и чаще всего выступают элементом шумоизоляции. Типоразмеры разнообразны. Промышленные ворота обязательно оборудуются электроприводом, а также усиленной цепной системой, что позволяет открыть тяжелую створку при отключении электричества.
• Модели с калиткой – дорогая разновидность. Калитка обустраивается прямо в полотне створки. Состоит из секций и изгибается, поэтому имеет сложную конструкцию. Однако для частного дома или небольшого предприятия такой вариант наиболее удобен.

Выпускает секционные ворота множество российских и зарубежных компаний.

Монтаж подъемной конструкции и элементов управления

Прежде чем установить подъемные конструкции, надо ознакомиться с особенностями их монтажа. Установка осуществляется следующим образом:

Конструкцию осторожно помещают в кронштейн, придерживая его изнутри.
Если при выполнении монтажных работ устанавливается вал, состоящий из двух частей, придется воспользоваться специальной муфтой для ручной регулировки натяжения троса.
Конструкция монтируется таким образом, чтобы петли, ролики не выступали за боковые части кронштейна. После этого на вале крепится стопорный элемент.
К кронштейну фиксируется пластина и подшипник, который отвечает за работу подъемного механизма.. Если элементы управления и подъемную конструкцию установят правильно, ворота будут открываться и закрываться равномерно и плавно

Если элементы управления и подъемную конструкцию установят правильно, ворота будут открываться и закрываться равномерно и плавно.

Этап 4. Установка секционных ворот

Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие

Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться

Крепеж горизонтальный направляющихКрепеж горизонтальный направляющихКрепеж горизонтальный направляющих

Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Монтаж полотна

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки)

Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к. предназначен для защиты имущества

предназначен для защиты имущества.

Улавливающее устройство секционных ворот HormannМонтаж дополнительных элементовРучки секционных ворот

Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

ПружинаМеханическая система защиты от обрыва пружины

Электропривод воротУстановка автоматикиРазблокировка электропривода изнутри помещения

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

Установка полотна

Этап 1. Подготовка оборудования

Инструменты

До того как приступить к работе, следует подготовить все необходимые инструменты.

1. Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
2. Электродрель для крепления отдельных элементов на высоте.
3. Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
4. Другие инструменты: отвертка, кусачки, плоскогубцы.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

Фурнитура

Необходимые для монтажа аксессуары

Когда будет установлен каркас и полотна ворот, необходимо будет закрепить дополнительные детали: ручки, замки, засовы и остальные механизмы, которые используются для управления секционными воротами. После этого осуществляется установка уравновешивающих пружин. Они должны так стать, чтобы подъемные тросы всегда находились в подтянутом состоянии, и соблюдалась инструкция.

Финальным аккордом в монтаже секционных ворот своими руками является крепление и введение в эксплуатацию электропривода, который должен быть в комплектации. За ним монтируется ограничитель. Во время установки конструкции лучше взять себе в помощь одного или нескольких человек, так вся работа будет проходить быстрее и увереннее. Завершив процесс, несколько раз проверьте работоспособность готовой конструкции.

Что такое секционные ворота и из чего они состоят

Секционные ворота – это такая конструкция, которая состоит из

• металлических панелей. В свою очередь, в их основе – стальные листы. Между ними помещают уплотнитель. Можно и не утеплять, оставить все, как есть;
• направляющих. Их делают из стального профиля и оснащают кронштейнами. Их устанавливают на потолке и в проеме;
• подвесов;
• пружинного механизма;
• электропривода. Его можно и не устанавливать. В этом случае ворота будут открываться вручную. Но для удобства все же лучше всего купить такое приспособление и подключить его.

Снаружи конструкцию можно украсить на свой вкус. В последнее время, например, очень популярны модели с 3Д-рисунками.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже  ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Установка торсионного механизма и взведение пружины

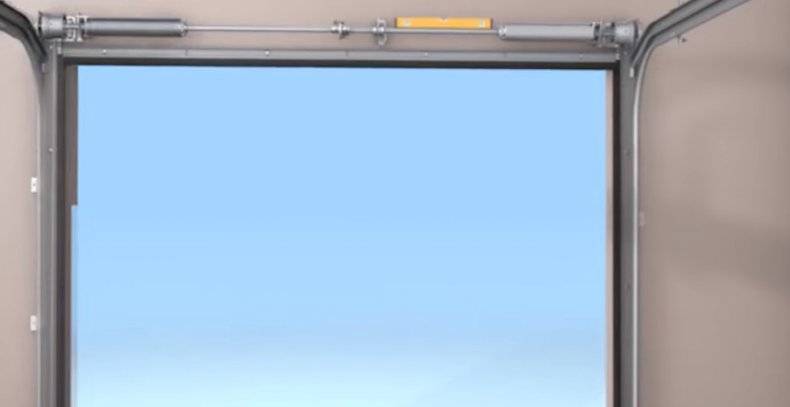

Используя нивелир, следует убедиться в том, что торсионный механизм вмонтирован строго параллельно полу. Он располагается в опорных кронштейнах. Далее на валу нужно разместить пружины. На поверхности барабана с одной стороны необходимо просверлить отверстие, куда будет уходить трос. Есть барабаны уже с готовыми отверстиями, поэтому данный этап можно пропустить.
Следующий шаг — установка барабанов на вал. Барабаны обладают специальной маркировкой — правый и левый, для соответствующего размещения.
Собранный узел необходимо закрепить на поверхности, используя кронштейны и саморезы. Установка должна быть строго горизонтальной, соответствие этому требованию проверяют уровнем
Посредством болтов осуществляется крепление фланца окончания пружины.После этого следует установить нижнюю секцию ворот строго по уровню.
Затем необходимо протянуть тросы через барабаны и зафиксировать их обжимной втулкой или винтом. Нужно внимательно следить за тем, чтобы оба троса имели одинаковое натяжение.

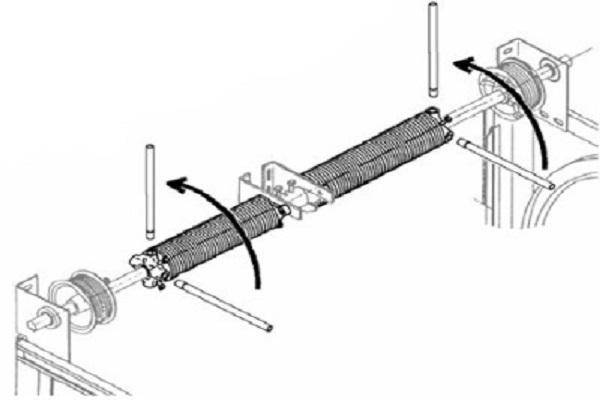

Взведение пружин проводят таким способом:

1. В спецотверстия на конце пружин нужно установить две воротки.
2. Направленность закрутки пружин должна совпадать с направленностью их завитков, то есть для правой пружины закручивание осуществляется против движения часовой стрелки, для левой — по часовой стрелке.
3. Проводят закрутку витков пружины до уровня, указанного на пружине (как правило, такой уровень обозначен красной полосой).
4. После того как пружины взведены, их фиксируют путем помещения опор под монтажные воротки. Далее затягивают болты крепления окончания пружин и вытаскивают воротки.

Узнайте, как сделать теплицу из пластиковых труб, по Митлайдеру, с открывающейся крышей, из поликарбоната, из дерева, термопривод для проветривания, фундамент под теплицу, как выбрать пленку, поликарбонат или сетку для теплицы, как сделать отопление в теплице.

Правила эксплуатации подъёмных ворот

1. Недопустимо создавать препятствия для движения ворот или придерживать/подталкивать их рукой во время открывания/закрывания.
2. Если в полотне установлена калитка, её закрывают, перед тем как привести ворота в движение.
3. Не рекомендуется нажимать на кнопку пульта вне зоны видимости ворот.
4. Ролики, направляющие и механизм управления содержат в чистоте.
5. Во время подъёма или опускания створки нельзя находиться в зоне её движения.
6. Недопустимо открывать или закрывать ворота при скорости ветра свыше 15 м/сек.
7. Нельзя въезжать в гараж или выезжать из него до тех пор, пора работает подъёмный механизм.
8. При ручном открывании створки движения должны быть плавными.
9. Недопустима эксплуатация ворот, полотно или направляющие которых имеют видимые повреждения.
10. Во время работы механизма управления нельзя прикасаться рукой к полотну или направляющим.

Можно ли изготовить своими руками?

Внимание! Перед началом поиска чертежей и необходимых материалов стоит оценить свои способности. Сложная конструкция подъемных ворот требует наличия определенных навыков и различных инструментов для самостоятельного их изготовления

Решение установить современные ворота с подъемным механизмом в свой гараж подразумевает два варианта действий: самостоятельное изготовление или заказ готовой комплектации, подходящей вашим размерам и вкусовым предпочтениям, с последующей установкой.

При неправильных действиях возможно обрушение частей изделия. Четко следуйте инструкции.

Рассмотрим, какими требованиями должен обладать проем, как правильно сделать замеры для заказа таких ворот.

Какие расчеты производятся:

• Определение размеров будущих ворот— измерение ширины и высоты проема. Минимальная ширина 2250 мм, высота от 1800 мм.
• Определение варианта монтажа ворот— измерение расстояние от края проема до потолка (высота ригеля). К примеру, в стандартном проеме высота перемычки составляет 230мм для ворот с торсионной пружиной и 115 мм для пружин растяжного типа без электропривода. При желании лично изготовить и монтировать гаражное перекрытие, у вас нет гарантий того, что готовое изделие будет прочным и безопасным (в заводских воротах предусмотрены специальные элементы безопасности, исключающие аварийное падение полотна). При высоте перемычки менее 115мм, проем занижают каркасом профильной трубы. В случае отсутствия ригеля его заменяют фальшпанелью, которую изготавливают из панелей и крепят к каркасу профильной трубы. Фальшпанель соответствует выбранному цвету полотна ворот.
• Измерение расстояния от края проема до боковой стены (на нее будут крепиться направляющие), минимальный размер 120 мм.
• Измерение длины гаража от проема до параллельной стены (глубина помещения гаража определяет длину для полного открытия ворот). Проем изготавливается из плотных материалов, таких как: бетон, кирпич. Другие варианты считаются не надежными и нуждаются в усилении.
• Определение уровня пола (при неправильном расчете останется щель).

 Правила и техника регулировки подъемных секционных ворот

Используя и ремонтируя конструкцию, необходимо помнить о следующем:

1. Если вовремя не починить перекошенные ворота, элементы конструкции подвергнутся быстрому изнашиванию. Придется заменять их на другие.
2. Требуется грамотно настраивать балансировку для подъемного механизма. Если балансировка будет выполнена неправильно, это может привести к повышенной нагрузке на ворота. Возможен обрыв троса, поломка прочих элементов конструкции.
3. При установке и ремонте конструкции требуется применять исключительно высококачественные материалы. От этого зависит эксплуатационный период ворот.

Обычно конструкция включает в себя 4-6 секций, соединенных шарнирными элементами. Когда ворота открываются, происходит следующее:

1. Секции двигаются вверх, накладываются одна на другую.
2. Движение секций осуществляется благодаря вращающимся барабанам и наматывающимся на них тросам. Они уравновешиваются пружинами.
3. Под потолочной поверхностью (продольно раме) располагаются направляющие. Они предназначены для скольжения панелей, которые опираются на роликовые элементы.

Секционные ворота располагают определенными плюсами:

1. Экономия большого количества пространства, как в гаражном помещении, так и на подъезде к нему.
2. Высокие теплоизоляционные показатели секций. Индекс теплопроводности равняется 0.5 ватт на квадратный метр.
3. Высокие звукоизоляционные показатели секций (до 29 децибел).
4. Проем хорошо герметизируется.
5. Секции возможно устанавливать в гаражах с различным размером проема.
6. Повышенная защита от возгорания.

Для самостоятельного монтажа таких ворот потребуется следующий инструментарий:

• плоскогубцы;
• комплект гаечных ключей;
• слесарный молоток;
• заклепочный пистолет;
• электродрель с комплектом сверлильных инструментов;
• измерительная лента;
• уровень;
• перчатки, очки (для защиты рук и глаз);
• перфоратор;
• строительный нож;
• маркер.

Алгоритм установки:

1. Разметка точек закрепления горизонталей и вертикалей.
2. Выставление и фиксация вертикальных элементов.
3. Установка несущих элементов с расположенной внизу ламели.
4. Сборка полотна с расположенной внизу секции.
5. Настройка расположенных вверху кронштейнов.
6. Закрепление управляющих узлов, засовов, ручек.
7. Монтаж пружин.
8. Подведение и подсоединение электрического привода.
9. Установка ограничителей.
10. Проверка хода.

Прямо после установки конструкции рекомендуется отрегулировать ее. В дальнейшем проводите периодическую проверку на отсутствие провисаний, перекосов. Это позволит увеличить срок эксплуатации.

Комплектация роллетных ворот

Изготавливаются роллетные ворота из тонких пластиковых или металлических пластин, ширина которых не превышает 14 сантиметров. Эти пластины, или ламели, соединяются шарнирами и образовывают гибкое плотное полотно. При открывании полотно плавно сворачивается и поднимается в короб, прикрепленный вверху проема, и удерживается там до закрывания. В отличие от остальных конструкций, роллетные сделать из подручных материалов не получится – их собирают исключительно на заводском оборудовании.

Стандартная комплектация таких ворот включает:

• ригель;
• защитный короб;
• направляющий ролик;
• боковые крышки;
• роллетный профиль;
• боковой замок;
• вал;
• концевой профиль;
• направляющую шину.

Комплектующие ворот

Виды подъемных ворот для гаража

Особой эргономичностью и удобством использования отличаются два типа подъемных ворот: поворотные и секционные. Каждая из моделей имеет конструкционные особенности, которые влияют на технологию монтажа, стоимость и срок эксплуатации гаражных ворот.

Подъемные ворота в гараже

Принцип действия подъемно-поворотной конструкции

Поворотные ворота имеют одну цельную створку, которая разворачивается на 90°, поднимается вверх и открывает проем для проезда автомобиля. Принцип действия основан на рычажно-шарнирном механизме или на противовесах. Конструктивно поворотная модель состоит из трех основных элементов:

1. Коробка – опорная часть, вмонтированная в проем. Материал изготовления: дерево или металл.
2. Подъемная цельная створка, обрамленная стальной рамой.
3. Открывающийся механизм. Стандартная комплектация системы включает:
   • балки для крепления направляющих;
4. рельсы для плавного хода воротины;
5. боковые кронштейны для фиксации пружин;
6. рычаги механизма;
7. кронштейны рычага.

Сравнение механизмов

Установка готовой готовых или создание подъемных ворот своими руками имеет ряд важных плюсов:

• высокий уровень противовзломности – во многих моделях применяется система блокировки поворотной защелки;
• бесшумность открывания створки;
• возможность самостоятельной сборки без привлечения специалистов;
• пространство перед гаражом остается свободным, что увеличивает парковочное место.

К числу минусов подъемно-поворотных ворот можно отнести:

• большой вес конструкции требует прочной и надежной рамы;
• для подъема полотна между машиной и воротами должно оставаться не менее 1,5 м;
• в «распахнутом» положении створка уменьшает высоту потолка на 25 см;
• в случае выполнения ремонта отдельных участков придется демонтировать всю створку;
• такая модель подходит только для проемов прямоугольной формы.

Конструкция поворотно-подъемных ворот

Отличительные особенности подъемно-секционных ворот

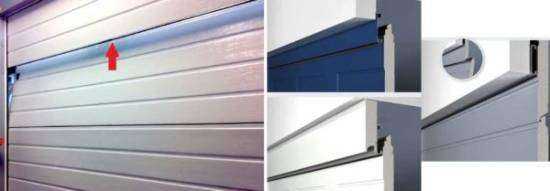

Полотно «роллетных» ворот состоит из нескольких панелей толщиной около 50 см. При открытии створки гибкий щит подтягивается под потолок. Перемещение происходит за счет тросов и барабанов, уравновешенных пружинным механизмом. Под потолком и вдоль рамы устанавливаются направляющие, по которым скользят ламели, опирающиеся на ролики. Между собой панели соединяются петлями шарнирного типа.

Ролики, муфты и подвижные элементы изготавливаются из стали или пластика, а направляющие – из материалов, стойких к коррозии. Секции сделаны по типу сэндвич-панелей. Внешнее полотно выполнено из оцинкованной стали или алюминия, а в качестве «начинки» применяется полиуретановая пена или полиэстер. Герметичность стыков роллетных полос обеспечивает пробковый материал, предотвращающий появление «мостиков холода».

Конструкция поворотно-секционных ворот

Основные достоинства гаражных ворот секционного типа:

• экономия места на подъезде к гаражу;
• высокая тепло- и звукоизоляция ламелей из сэндвич-панелей – такие ворота оптимально подходят при обустройстве «теплого» помещения;
• универсальность – конструкция используется в гаражах с проемом разной длины;
• при поломке не придется менять все полотно – достаточно заменить секцию, вышедшую из строя;
• безопасность эксплуатации – современные модели оснащены функцией защиты от разрыва троса;
• привлекательный внешний вид.

Недостатки подъемно-секционных конструкций:

• сложность самостоятельного монтажа;
• высокая стоимость;
• малая устойчивость к взлому;
• со временем составляющие рабочего механизма (пружины, ролики и т. д.) изнашиваются и подлежат замене.

Схематическое устройство

Аргументы «за» и «против» самостоятельной сборки

В стремлении сэкономить деньги многие принимают решение создать подъемные ворота в гараж своими руками. Однако эта затея не всегда оправдывает намерения и потраченные усилия – самодельные модели дверей-самоходов оказываются нерентабельны.

Для изготовления секционных ворот потребуется несколько условий:

• навыки расчетов и проектирования конструкций;
• комплектующие для рабочего механизма;
• дорогое оборудование.

Ворота от производителя имеют гарантию до 10 лет

Как вариант, можно подобрать готовый комплект подъемной модели и установить его собственноручно, заручившись пошаговой инструкцией производителя. В этом случае экономия составит до 25% стоимости ворот «под ключ».

Теплоизоляционные качества

Секционные ворота предполагают наличие отдельных секций, которые сопряжены петлями. Шины должны быть установлены по краям проема, эти элементы должны заходить под перекрытие. Шины, кстати, необходимы для того, чтобы по ним передвигались секции. В процессе того, когда ворота открываются, секции сворачиваются и располагаются в верхней части проема. Существуют разновидности панелей, которые потребитель имеет возможность выбрать перед покупкой. Секционные гаражные ворота могут иметь разные оттенки и рисунки, а вот сверху секции покрываются специальными полимерными составами, которые выступают в качестве надежной защиты от внешних негативных воздействий, а также коррозии. Секционные ворота имеют в составе термоизоляцию, что придает конструкции качества теплосбережения. Кроме того, это дополнение позволяет обеспечить бесшумность и бесперебойность работы при большом диапазоне температур, который ограничен производителем пределом от минус 50 до плюс 60 С.
