Изготовление усилителя тяги дымохода своими руками – Инструкция

Проверка работы дымохода

Дымоход работает правильно, если газы удаляются из помещения на улицу. Обратная тяга, когда дым попадает в помещение из трубы и печи — крайне нежелательное явление.

Признаки плохой тяги легко обнаружить:

• при работе печи дым попадает в комнату;
• порывы ветра на улице сказываются на движении газов в трубе, создавая реверсивное направление. Слышатся хлопки в печи и зольнике;
• топливо трудно разжечь;
• даже сухие дрова сгорают медленно;
• открытие форточки, дверей резко снижает тягу.

Сложнее узнать о плохой вытяжке колонки или газового котла. Угарный газ может попадать в комнату, но его трудно почувствовать или увидеть.

Дышать таким газом смертельно опасно.

Для точного определения характеристик работы дымохода можно воспользоваться анемометром. С его помощью измеряют скорость движения печных газов

Распространено мнение, что о качестве работы вытяжки узнают по горению спички или кусочка бумаги. Такой метод приводит к ошибке, им пользоваться нельзя. Спичка выделяет при горении в сотни раз меньше дыма, чем дрова в камине, например. Дым от спички уйдет, но это не означает полное удаление газов работающих устройств.

Точные параметры дымохода определяют с помощью специального оборудования. Если не учитывать шероховатость и протяженность стенок, скорость движения газа зависит от геометрии канала и разности давлений в комнате и в верхней части трубы.

Поток газов должен соответствовать мощности печного оборудования, газовой колонки и других устройств. Чаще всего показания прибора находятся в пределах от 12 до 20 Па.

Специалисты могут определить параметры дымоудаления, используя анемометр. Прибор компактный, удобный в использовании. Им измеряют скорость движения газов. Но нужно знать геометрию проходов, площадь сечения трубы.

Перед измерениями нужно прогреть дымоход и печь. Зимой достаточно протопить камин или пользоваться газовой колонкой в течение часа

Полученные данные сверяют с требованиями, записанными в паспорте газового или печного оборудования. Если объем удаления газов за один час недостаточен, эксплуатировать оборудование запрещается.

Принцип работы

Классический дефлектор состоит из нескольких деталей:

1. цилиндр
2. диффузор
3. зонт, который защищает дымоход от проникновения мусора и осадков
4. кольцевые отбои, которые монтируются в нижней части устройства и вокруг него

Устройство устанавливается на дымовой трубе, что позволяет ему создать препятствие воздушному потоку. Таким образом, ветер разбивается на огромное количество мелких воздушных потоков, которые имеют очень низкую интенсивность. Это необходимо для того, чтобы ветряной поток захватил дым, который выходит из дымового канала, что позволяет увеличить тягу. Кроме этого, дефлектор не позволяет ударному газу, выходящему из трубы, попасть обратно.

Также, дефлектор может служить вентиляционной турбиной, которая устанавливается в системах с естественной вентиляцией. Далее мы подробно расскажем, как сделать вентиляционный дефлектор своими руками.

Как сделать стабилизатор тяги своими руками

Для изготовления стабилизатора тяги своими руками потребуется приготовить инструменты для работы с нержавеющим металлом и материал для изготовления самого регулятора.

Для работы вам понадобятся:

• Сварочный аппарат для работы с нержавеющей сталью. Это может быть газосварка или инверторный аппарат, работающий на постоянном токе.
• Электроды по нержавейке диаметр 4 или аргон для газосварки.
• Болгарка, отрезной и шлифовальный круг.

Материалы для изготовления стабилизатора тяги:

• Металлический лист из стали марки AISI 304 (аналог 08Х18Н10) или AISI 321 (аналог 08Х18Н10Т). Толщина металла 10 мм.
• Болты, гайки, металлический прут диаметром 10 мм – все из нержавеющей, жаропрочной стали.

Схема монтажа следующая:

1. Из листа металла требуется сварить патрубок – корпус регулятора. Диаметр рассчитывайте исходя из диаметра вашего дымохода. Стабилизатор вам потребуется надеть на тройник или патрубок, отходящий от основной трубы. Поэтому внутренний диаметр стабилизатора должен совпадать с внешним диаметром тройника. Обычно это 115 мм, но может быть и больше.
2. Вырезать металл для корпуса следует с расчетом сварки внахлест с шириной шва в 1 см.
3. Вырезанный лист скручивают и сваривают. Шов зачищают до гладкости с внешней и внутренней стороны.
4. На расстоянии 40 мм от края на конце корпуса прокатать ограничительный барьер. Он послужит стопором при монтаже устройства на трубу.
5. На другом конце корпуса в нижней части приварить ограничители, для предотвращения опрокидывания заслонки внутрь. В верхней части или в середине (в зависимости от формы заслонки) приваривают крепления для поворотной оси.
6. Из металла вырезают заслонку. Ее размер равен внутреннему диаметру выходного отверстия вашего корпуса или соответствует контурам выходного отверстия, если вы решили его уменьшить.
7. В нижней части заслонки сверлят отверстие под регулирующий болт.
8. В середине (для симметричной заслонки) или в верхней части (для расширяющейся формы) приваривают поворотную ось.
9. Устанавливают заслонку на корпус.
10. Устанавливают стабилизатор тяги на трубу.

При установке стабилизатора на трубу следует промазать места соприкосновения патрубков жаростойким герметиком. Это сделает соединение более прочным и герметичным.

Причины снижения

Сначала необходимо понять, почему снизилась сила вытяжения. Именно поэтому сперва проверяют состояние дымохода. Обязательно просмотреть и другие элементы системы. Сделать это можно довольно просто. Сначала необходимо полностью отключить систему отопления. Затем в дымоходе заменяют количество сажи при помощи длинного щупа. Этот показатель не должен быть больше 2 мм.

Причин, по которым тяги в дымоходе может не быть, довольно много. Их следует поделить на две группы – конструкционные особенности и факторы, воздействующие извне.

К первым относят:

• использование тройников и поворотов по ходу дымоотвода;
• неправильный монтаж или регулировка заслонки;
• неверно выбранный диаметр и дымоходного канала и высота трубы.

Внешние факторы могут быть такими:

• Установка выходного отверстия дымохода ниже конька кровли. Такой фактор часто приводит к опрокидыванию тяги.
• Наличие возле дымохода довольно крупных объектов. Из-за этого образуется большая область пониженного или увеличенного давления.
• Преобладание штиля или сильного ветра в определенной местности.

Это может сказываться на силе тяги. Создается повышенное сопротивление. Чтобы этого не допустить, следует предпринять определенные меры. Благодаря таким действиям отопительное оборудование будет эксплуатироваться эффективнее.

Как улучшить тягу в дымоходе

Важнейшей характеристикой бытовых дымоходов, заметно влияющей на величину развиваемой в них тяги, является величина поперечного сечения канала. С уменьшением диаметра трубы тяга заметно снижается и при определённой (критической) величине сечения продукты сгорания перестанут уходить наружу, а начнут скапливаться в дымоходе и проникать обратно в помещение.

С другой стороны завышенное сечение приводит к тому, что в трубу беспрепятственно начнёт поступать холодный воздух, затрудняющий выход в атмосферу продуктов сгорания. Таким образом, решение вопроса следует начинать именно с правильного подбора диаметрального размера.

Причины снижения тяги

Кроме того, величина тяги может зависеть от следующих факторов:

• состояние стенок трубы дымохода (сильно загрязнённые стенки заметно ухудшают условия продвижения дыма по трубе),
• низкое атмосферное давление,
• высокий уровень влажности,
• сильные порывы ветра,
• низкое давление внутри помещения.

Опытные дачники давно заметили, что при низком атмосферном давлении или в дождливую погоду тяга несколько снижается и становится несравнимой с её величиной в ясную погоду (в морозный день, например). Объясняется это тем, что в дымовой трубе после долгого перерыва в работе может накапливаться влажный воздух.

Избежать накопления влажности вы сможете, если в периоды вашего отсутствия в доме будете держать заслонку чуть приоткрытой.

Причиной плохой тяги в трубах дымохода может оказаться и низкое давление воздуха в самом доме. При этом достаточно немного приоткрыть комнатную форточку, чтобы устранить эту причину. Иногда давление внутри строения может понизиться из-за работы в нём вентиляционной системы или вытяжки, в подобной ситуации желательно отключать их на время розжига печи или камина.

Технические средства

Вопрос улучшения тяги в дымоходе может быть решён путём использования в нём следующих технических средств:

• дефлектор,
• турбина ротационная,
• флюгер дымоходный,
• вентилятор дымовой («дымосос»).

Если при конструировании вашего дымохода был допущен просчёт, вследствие которого его сечение имеет недостаточную величину, то вы можете попытаться исправить положение путём установки специального устройства – дефлектора.

Это аэродинамическое устройство монтируется прямо над дымоходом и позволяет увеличить тягу в нём за счёт принудительного отклонения воздушных потоков (при этом используется эффект снижения давления в зоне обтекании препятствия воздушными массами).

Ротационные турбины монтируются над оголовком дымоходной трубы и представляют собой механическое устройство, использующее силу ветра для поднятия тяги в канале. Независимо от направления движения воздушных потоков (ветра) насадка турбины всегда вращается в заданном направлении, создавая при этом хорошее разрежение и увеличивая, таким образом, тягу в трубе.

Особенности конструкции ветрозащитного дымоходного флюгера обеспечивают условия для свободного выхода дыма с подветренной стороны трубы, что также увеличивает тягу в дымовом канале. Флюгер всегда обращён против ветра и закрывает выходное отверстие дымохода от воздушных потоков. Дым беспрепятственно выходит с подветренной стороны устройства, а обтекающие его потоки создают необходимое для усиления тяги разряжение.

Флюгеры дымовые позволяют снизить влияние потоков воздуха на работу системы, стабилизируют тягу и исключают возможность её «опрокидывания» при сильных порывах ветра.

Дымовой вентилятор или «дымосос» представляет собой обыкновенный электромотор с вентилятором, с помощью которого организуется принудительная вытяжка дыма из канала, приводящая к усилению тяги. Такие устройства требуют для своей работы подводки отдельной линии электропитания 220 Вольт.

Как улучшить тягу в дымоходе Советы по улучшению тяги в дымоходе. Как правильно улучшить тягу дымохода своими руками.

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

На практике используются пять основных видов дефлекторов:

• ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
• Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
• Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
• Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
• Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Рекомендуем ознакомиться: Как правильно рассчитать нагрузку на профильную трубу, используя таблицы

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

• Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
• Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Принцип работы и преимущества установки стабилизатора

Как только в дымоотводящей системе сила тяги становиться больше оптимального значения, клапан устройства открывается и снижает давление за счет поступающего из помещения воздуха, и который при смешении с дымовыми газами понижает их температуру. Вследствие этого термическая подъемная сила падает, а при получении оптимального значения клапан вновь закрывается.

Данный способ считается наиболее простым и в то же время довольно эффективным, и который позволяет добиться равномерного горения, энергосбережения и экономии топлива. Также к преимуществам установки стабилизатора следует причислить следующее:

• безопасность эксплуатации дымоходной системы;
• продление срока эксплуатации дымохода;
• снижение уровня выбрасываемых в атмосферу вредных веществ;
• благодаря постоянно приоткрытому клапану стабилизатора увеличивается циркуляция воздушного потока;
• возможность работы стабилизатора, как при естественной тяге, так и принудительной;
• процесс горения топлива происходит равномерно, а дымоход при этом не перегревается;
• при сильных порывах ветра обеспечивается гашение резких перепадов тяги;
• запах гари не проникает в помещение;
• возможность использования старых дымоходных систем с новыми низкотемпературными котлами;
• предотвращение теплопотерь;
• экономия топлива составляет до 15%.

Назначение дефлектора

В переводе с английского дефлектор — это отражатель. Он имеет вид трубной конструкции, установленной на оголовок, который защищает верхнюю часть дымохода. Предназначено устройство для выравнивания и усиления тяги отопительного оборудования — газового котла или печи для дачи. Оно служит безопасным способом вывода продуктов сгорания.

Если не установить дефлектор на трубу дымохода, в неё будут проникать воздушные массы. В дальнейшем это приводит к противодействию и препятствию нормальной тяги теплового устройства. Когда подобное приспособление установлено, то КПД котла или печи увеличивается на 20%. Кроме своей основной функции оно обеспечивает:

1. Выравнивание тяги, в результате чего улучшается доступ кислорода и экономится топливо.
2. Искрогашение. При повышении температуры горения топлива и тяги в дымоходе образуются искры, что очень часто служит поводом для возгорания, а дефлектор на дымовую трубу обеспечивает безопасность.
3. Надежная защита от влияния атмосферных осадков в виде сильного ветра, снега, дождя, града, поскольку установленная конструкция будет обеспечивать бесперебойность работы котла или печи при разных погодных условиях.

В этом видео вы узнаете о преимуществах дефлектора:

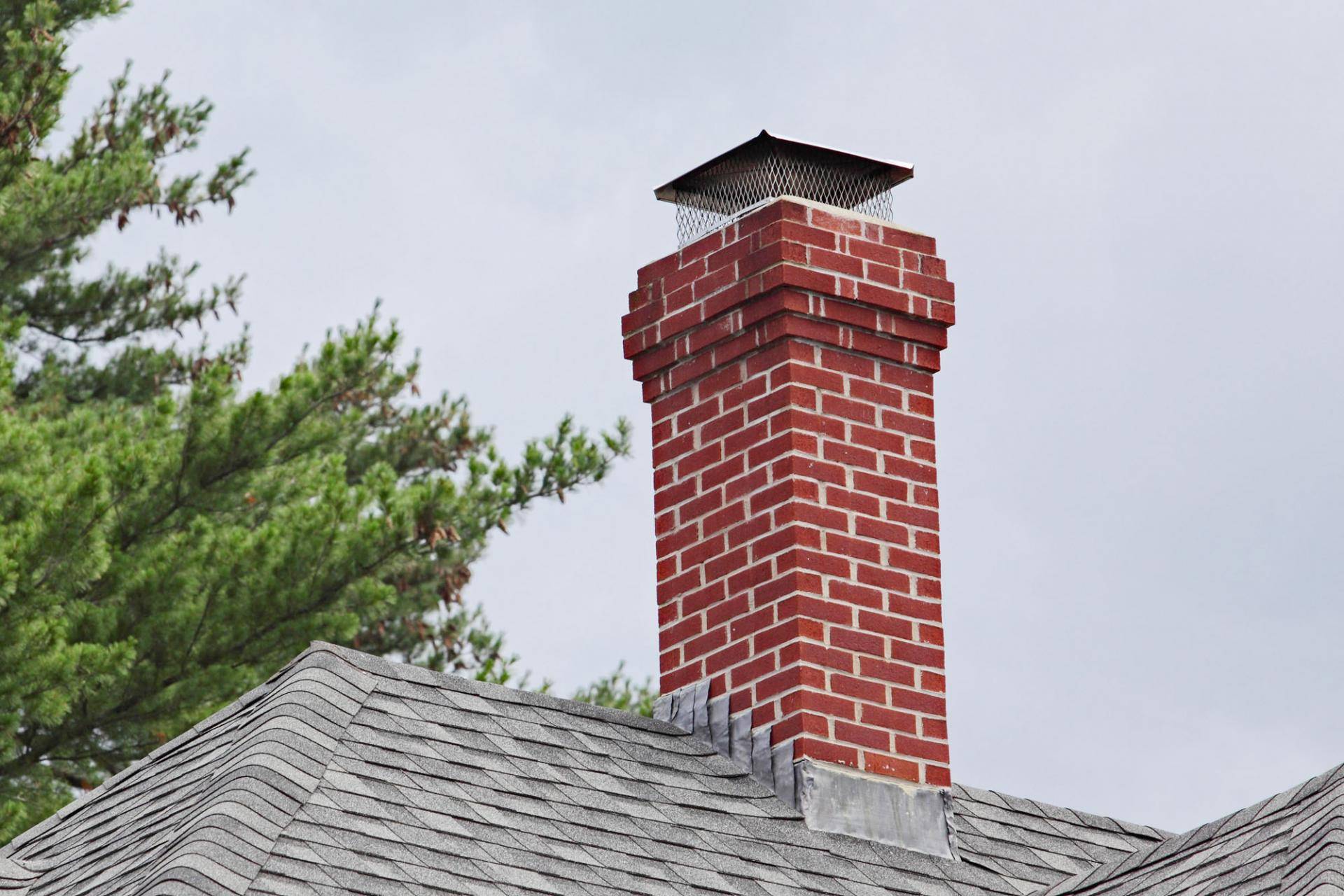

Что такое флюгарка и где используется?

Для печных труб – из оцинкованной стали. Для выходов с высокими температурами – из меди.

• Угол наклона крышки более 40˚. Это обязательное условие того, чтобы на крышке флюгарки не будет образовываться большое количество снега, деформирующего его конструкцию. Угол наклона не должен быть и слишком болшим, в противном случае могут возникнуть проблемы с проходом воздуха и дыма через трубу.
• Точность расчёта светового проёма. Это один из определяющих факторов, влияющих на выход дыма из трубы и защиту от атмосферных осадков.

Следует отметить, что польза флюгарки равна нулю, если допущены ошибки при расчёте и проектировании дымохода!

Правила монтажа

Есть 2 основных способа монтажа флюгарки на тело трубы:

1. Отверстия просверливаются через полметра от края «юбки», при том, что их должно быть 2 и более с каждой стороны. Рекомендованный диаметр дюбеля и сверла – 5 мм. Сверлить можно с флюгаркой, которая надета на трубу. В этом случае не возникнет проблем с соосностью отверстий. После необходимо вставить дюбеля и с каждой стороны закрутить саморезы. Данный способ применяется в том случае, когда труба сделана из пустотелого кирпича.

2. Отверстия просверливаются сверху, в теле кирпича. После этого вставляются и закручиваются анкеры. При монтаже массивной и тяжёлой флюгарки она дополнительно закрепляется при помощи металлической полосы, толщина которой составляет от 3 до 5 мм. Этот способ применяется в том случае, когда труба сделана их полнотелого кирпича.

Схема шатровой флюгарки, где А — длина, а В — ширина

Установка «шапки» требует ответственного подхода, т.к. при падении она может нанести непоправимый ущерб не только верхнему покрытию крыши и водосточной системе, но и всему кровельному пирогу (её вес может достигать 100 кг.). В случае с горючей кровлей флюгарка должна быть укомплектована искрогасителем из металлической сетки. Из-за несвоевременного монтажа «колпака» или с течением времени кладка трубы может растрескаться и повредиться.

В этом случае используют кожух, улучшающий защиту трубы и выполняющий эстетическую функцию, когда кирпичная кладка не соответствует стилю крыши или дома.

На любой вкус и цвет

Строительный рынок предлагает покупателю обширный ассортимент моделей флюгарок. Они могут отличаться по размеру, форме, цвету и материалу, из которого они сделаны. Среди наиболее распространённых – медь, пурал,полиэстер и нержавеющая сталь. Ценовой диапазон – от одной до нескольких десятков и даже сотен тысяч рублей, когда речь идёт о дизайнерском проекте премиум-класса. В связи с этим не составляет труда подобрать оптимальный вариант как для дачных домов, так и для роскошных особняков.

Как правило, обычная гарантия на такую продукцию 2 года. Примерный срок службы правильно установленной и эксплуатируемой флюгарки составляет в среднем 10 лет. Следует помнить, что флюгарка не только полезный, но и красивый элемент трубы и всей кровли. По желанию на неё можно установить стильный флюгер и поднять настроение окружающим.

По материалам журнала «Кровли. Фасады. Изоляция»

Кровельные работы в Новой Москве и Московской области >>

Дефлекторы для вытяжки

Это довольно распространенный вариант принудительной вентиляции. Дефлектором называют аэродинамический прибор, что устанавливают над дымоходом. Он усиливает тягу в дымоходе благодаря изменению воздушных потоков. Суть его работы заключается в падении давления при обтекании преграды воздухом, а также на принципе изменения потоков воздуха. Получается, его форма позволяет усиливать тягу в дымоходе. Сделанные из нержавеющей стали, они не боятся коррозии, устойчивы к кислотам и высокой температуре.

Обратите внимание! Несмотря на свою простоту и низкую стоимость, дефлектор неэффективен в безветренную погоду. Устройство не работает от электричества или другого источника питания, а полностью зависит от ветровой нагрузки

Его нельзя назвать полноценным вентилятором, так как дефлектор имеет простую форму, без работающих механизмов. Но, существуют разновидности дефлекторов для отвода дыма, созданных специально для дымоходов.

Разновидности дефлекторов:

1. Дефлектор Вольперта.
2. Дефлектор Григоровича.
3. Круглый или шаровидный дефлектор.

Именно круглый дефлектор может создавать вращательные движения под воздействием ветра и выводить дым из помещения. Но, опять же, минус изделия в том, что он неэффективен при отсутствии ветра. Принцип работы этого усилителя тяги вентиляционных труб и дымоходов продемонстрирован в видео*

К тому же часто на дымоходные трубы устанавливают флюгеры, зонты и подобные конструкции. Но они не способны сделать все то, что может сделать высокотемпературный вентилятор для дымохода. Давайте рассмотрим, как они работают и в чем их особенность.

Почему появляется обратная тяга?

Слабая тяга может стать базой для формирования обратной тяги. Как можно распознать, что с тягой не всё благополучно?

Об этом «говорят» моменты, которые можно констатировать невооружённым взглядом: много дыма в печи, копоть на дверце, внутридомовое поступающее движение дыма. Другими словами, дым, гарь от сгораемого топлива не уходит в трубу по дымоходу, а стремится попасть в жилое помещение при открытой дверке и сквозь щели.

Причины возникновения обратной тяги:

1. Конструкторские недоработки дымохода. Низкая труба — повышенный риск появления обратной тяги. Чем выше труба, тем лучше идёт процесс вытягивания отработанных газов и дыма. Оптимальная высота трубы — около пяти метров.
2. Соответствие диаметра трубы параметрам печного устройства. Для мощной печи требуется дымоход с трубой немаленького сечения. Но здесь очень важна мера, т. к. использование слишком широкой трубы сделает процесс топки нерентабельным (весь тёплый воздух в буквальном смысле будет улетать в трубу). Недопустимо применение в дымоходе нескольких труб с разным сечением!
3. Использование негладких труб. Неровности, сколы, шероховатости и т. п. – препятствие для хорошей тяги. Со временем отверстие дымохода может сужаться из-за налёта сажи и других элементов горения и затруднять процесс растопки печи, её нормальное функционирование.
4. Нарушение/отсутствие вентиляции. Сквозняки, открытые окна в помещениях, находящихся выше топки, не помогают процессу горения топлива, а искажают его, делая бесполезным и небезопасным.

Каналы дымохода, выполненные из металла, во многом уступают кирпичным трубам. Быстрый нагрев и такое же стремительное остывание не идут на пользу отопительной системе в целом и дымохода, в частности.

Кирпичные трубы гораздо эффективнее в плане вытяжки дыма

Обратная тяга может появиться и по объективным, не зависящим от человека, причинам. Сильные порывы ветра, дождливая, пасмурная погода с высокой влажностью — неблагоприятные моменты в плане образования проблем с тягой.

Существует такой термин, как временная обратная тяга. Что это? В этом случае стоит говорить о нарушениях тяги временных, на несколько дней. После определённого периода тяга вновь входит в норму.

Временная обратная тяга может случиться из-за холодного помещения, длительное время неотапливаемого. Очень холодный воздух, скопившийся в трубе дымохода, мешает быстрому разгоранию топлива. Поэтому дым может «выталкиваться» из дымохода в жилище, баню или другое помещение с печкой или камином.

Устранить холодный воздух в дымоходе очень легко — прогрейте трубы при помощи сжигания в печи обычных газет, обоев, бумаги. Главное, чтобы эти материалы были хорошо просушены.

Если же проблемы с тягой можно фиксировать постоянно или с определённой периодичностью, то необходимо принять меры по устранению плохой тяги.

Расчёт высоты и размер сечения

Чтобы работа была устойчивой, следует правильно выдержать высоту конструкции, для этого существуют нормативные документы, которые нужно соблюдать. Высота, которая требуется, ведёт к естественной вытяжке дыма изнутри.

Расчёт сечения дымоходной конструкции можно получить из расчётов: когда объём расхода топлива нужно разделить на скорость газов. Существуют ещё формы сечения: круглые и прямоугольные.

Применяются оба типа, но если смотреть по законам физики, когда при движении газа вверх нет препятствий, он быстрее движется. Отсюда круглое сечение наиболее выгодный вариант, даже шероховатость внутри, создают препятствия. Поэтому, при квадратном сечении, в углах собирается сажа и надо регулярно делать чистку.

Делая сборку дымохода, следует учитывать сечение патрубка. Труба внешняя должна быть такого же размера.
