Планирование
Прежде чем приступать к работе по организации уличного освещения, необходимо составить детальный план. Выполнить планировочные мероприятия можно одним из трех способов, который покажется наиболее удобным:
- Снять несколько копий с техпаспорта. Сделать это можно при помощи принтера. На полученных копиях разместить планируемые объекты. Составить чертеж, изображающий схему осветительной системы.
- В случае отсутствия техпаспорта, изобразить план на чертежном листе. Для этого создать ситуационную схему. Такая бумага удобна наличием клеток, поэтому с масштабированием участка проблем возникнуть не должно. Рекомендуется придерживаться масштаба 1 к 100, что соответствует одному сантиметру на каждый метр земли.
- План можно нарисовать с помощью компьютерной программы. Подойдет любое приложение для организации ландшафтного дизайна. Также можно выбрать специальную программу для расчетов по светотехнике.
Основная цель планирования — определиться с местонахождением элементов системы. В плане должна быть изображена схема электрической цепи со всеми лампочками, датчиками, переключателями, проводкой. Также следует учесть расходы на закупку материалов и инструментов. План необязательно должен содержать абсолютно точные — вплоть до миллиметра — расчеты. Главное — понятная концепция, дающая четкое представление о том, что и как нужно делать.
Также план должен содержать перечень работ, которые следует выполнить:
- Подсчет расхода материалов.
- Выбор осветительных приборов и метода их установки.
- Определение способа прокладки электропроводки.
- Подготовка рабочего пространства.
- Укладка проводов.
- Установка опорных конструкций.
- Подключение освещения улицы.
- Монтаж контролирующих и регулирующих приборов.
Прокладка кабелей
Еще на этапе составления плана нужно выбрать метод прокладки кабелей. От электрического щита провода тянут одним из трех способов:
- Подземный кабель. Данный вариант используется чаще всего, так как в этом случае провода будут незаметны и не испортят внешнего вида участка. Подземный способ прокладки кабеля наиболее безопасен, так как никто его не повредит неосторожным движением.
- Воздушный кабель. Самый доступный в финансовом отношении способ, а также удобный с точки зрения небольших трудозатрат. Однако используется лишь при отсутствии возможности подземной закладки кабеля, ввиду очевидных недостатков его открытого расположения. Провода стараются спрятать под кровлей или подвешивают на опорах (столбах). Чтобы уменьшить количество опор, пользуются облегченными тросами с оболочкой из пластика или оцинковки.
- Наземный кабель. Применяется как временный вариант. Наземная проводка используется, к примеру, для организации освещения уличной новогодней елки. Кабели просто раскладывают по земле.
Расчет электропроводки
На данном этапе устанавливается количество светильников, их тип, мощность, длина и сечение проводов, мощность переключателей-автоматов, а также устройств защитного отключения
Принимая во внимание тот факт, что светильники маркируются в ваттах, а электросчетчики и предохранители в амперах, для выбора подходящих автоматов придется выполнить пересчет этих параметров. Для расчетов электрической проводки используется несложная формула
Создание электротехнической схемы
Для наглядности можно привести такой пример. На участке перед домом нужно организовать освещение крыльца и территории возле калитки. Прокладывают две линии проводки. На первой светильник и переключатель о и «В1». На второй линии (идет от ворот) светильник («Л2») соединяют с выключателем («В2») возле входной двери. Также на второй линии проводки возле калитки располагают датчик движения («Д»).
Электротехническое оборудование наружного освещения должно соответствовать всем требованиям безопасности. При организации проводки следует учитывать такие обстоятельства:
- Прокладка кабелей под землей осуществляется на определенной глубине — не ближе чем в 70 см от поверхности. Кабель должен находиться не слишком близко от здания — минимум в 60 см. Если рядом трубопровод, дистанция между ним и кабелем не должна быть менее 50 см. Расстояние между параллельно проложенными кабелями — от 30 см.
- Воздушную проводку располагают, по крайней мере, в трех метрах от уровня земли.
- Светильники следует установить так, чтобы они не ослепляли соседей.
- Современным требованиям отвечают только медные провода.
- Кабели, проложенные в стенах, нужно размещать в гофрированных каналах из негорючего пластика.
- Выключатели располагают в сухих местах, не подверженных прямому попаданию воды.
- Все светильники следует заземлить.
Монтаж ландшафтных светильников, фасадного и уличного освещения
Здесь мы расскажем вам несколько идей, как подключить светильники на улице, и что нам для этого понадобится.
Светильники к стене
Светильники для улицы можно прикрепить к стенам дома. В монтаже сложностей никаких нет, для крепления можно использовать дюбеля или анкеры. Но, выбирайте светильники для улицы, которые имеют соответствующие отверстия для крепления.
Светильники на фундамент
На этом варианте мы остановимся более подробно, ведь именно его мы можем назвать лучшим.
- Продумываем опору, на которую будем подключать светильник. Это можно быть готовая труба с завода или вы ее можете выложить самостоятельно из кирпича.
- Для создания бетона используем только качественный цемент. Для стойкости опоры можно добавить металл в фундамент, так он будет держаться долго.
Если вы собрались выкладывать все своими руками, поступаем следующим образом:
- Делаем фундамент, из него выводим трубу в качестве главной опоры.
- Вокруг нее выкладываем кирпич.
Фундамент всегда обеспечивает стойкость, установив его вы не пожалеете, ведь через время с такими столбиками ничего не произойдет.
Создание электрической схемы
С помощью плана уличного освещения для загородного дома создается схема электрической цепи. Достаточно самой простой, не требующей специальных навыков. При нанесении электроточек на схему удобнее будет воспользоваться общепринятыми обозначениями.
Для наглядности приводится следующий пример. На территории перед домом требуется освещение крыльца и пространства у калитки. Прокладывается две линии проводки. На первой — лампа и выключатель обозначаются соответственно «Л1» и «В1», на второй линии, протянутой до ворот, лампа «Л2» связана с выключателем «В2» у входной двери и датчиком движения «Д» у калитки.
К электрооборудованию внешнего освещения предъявляются повышенные требования по безопасности
На данном этапе работ следует обратить на них особое внимание:
- Подземная прокладка кабеля должна проходить на расстоянии 0,7 метра от поверхности. При этом кабель должен быть удален от построек как минимум на 0,6 м, от трубопровода на 0,5 м, от параллельно проходящих проводов на 0,3 м.
- Кабели, проложенные по воздуху, должны располагаться на высоте 3 метров от садовых дорожек.
- Свет уличных ламп не должен попадать на чужой участок соседа и «слепить» соседей.
- Следует использовать только медную проводку.
- Провода, размещенные на стенах, должны помещаться в гофрированный рукав из негорячего пластика.
- У каждого светильника должно быть заземление.
Подземная прокладка
Трассы, которые прокладывают под землей, должны быть защищены от случайных повреждений, которые могут возникнуть при последующих земляных работах. Для этого применяют модели с броней либо защитные трубы. Этапы работ:
1. Раскопка траншеи. Глубина размещения бронированного кабеля под газонами – от 0.8 м, под автомобильными дорогами – от 1.25 м. 2. Укладка подстилки из песка. В выкопанную траншею засыпают песок слоем от 15 см, который затем смачивают водой, утрамбовывают виброплитами. 3. Установка опорной конструкции под освещение. 4. Заливка фундамента. 5. Подготовка кабельной трассы – проверка целостности конструкции, замеры сопротивления изоляции и других электрических параметров. 6. Прокладка линии, которые разматывают по всей трассе, обеспечивая припуски на подводку в опорную конструкцию. Рекомендуется прокладывать ее от ввода в здание или сооружение. 7. Подготовка технологического окна для ввода провода на глубине 0.7 м. Оно может быть выполнено в заводских условиях или вырезано на месте. 8. Укладка кабельной трассы в траншею. Рекомендуется начинать с последней опорной конструкции на участке. 9. Ввод кабеля в последнюю опору освещения с запасом. Его длины должно хватить на несколько подключений к распаечной коробке. В оставшиеся столбы провод вводят петлей с запасом. 10. Проверка сопротивления изоляции, прозвонка, которые покажут целостность линии. 11. Засыпка 15-сантиметровым слоем песка, смачивание водой, трамбовка. 12. Засыпка грунтом наполовину. 13. Укладка сигнальной ленты, предупреждающей о наличии проводов. 14. Засыпка траншеи грунтом полностью.
Способы монтажа
В зависимости от потребностей владельцев дома, материалов для возведения здания и отделки стен внутри помещений различают открытую и скрытую установку проводки. Очень значительных различий для всей системы электропитания дома нет. Нужно знать принципы выполнения монтажа, особенности последующего использования сети.
Открытый

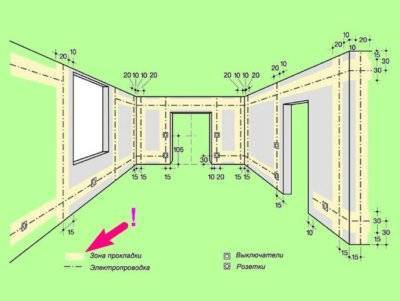

Последовательность монтажа:
- Составляется проект электросети.
- По нарисованной схеме на стены, потолок наносится разметка.

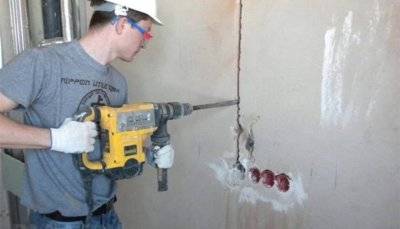

- В местах, отмеченных под кабель-каналы и коробы, делаются углубления: болгаркой или зубилом с молотком — для каналов, дрелью с корончатой насадкой нужного диаметра с победитовым напылением — для высверливания круглых углублений.
- Саморезами фиксируются подрозетники, коробки для соединения и разводки проводки, установки выключателей, розеток.
- Прокладка кабеля производится к ЩО от точек подключения и розеток. Для этого будет применяться ВВГ и провода с сечением от 2,5 мм2. В зависимости от расчётной нагрузки электросети используются разные кабели: двух-, трех- или четырёхжильные, разного сечения, медные или алюминиевые.
- К распределительному блоку будет проводиться ВВГ от выключателей и ламп.
Лучше всего делать маркировку при прокладывании проводки в частном доме, используя разноцветные термонасадки. Тогда будет проще оперировать проводами, не запутываясь в их назначении.
В распределительных блоках для соединения жил проводов применяются WAGO (клеммы быстрого зажима) или СИЗ-колпачки (цветные зажимы). В ЩО входит ВВГ кабель на фазу, в УЗО – нейтраль (ноль) с верхним креплением, а снизу подводится провод заземления. После полной сборки и подключения всех элементов сети нужно прозвонить её мультитестером и пригласить электрика для перестраховки.
Скрытый
Прокладывание электропроводки скрытым методом имеет минимальные отличия: все провода, которые соединяют основные узлы и приборы системы, помещаются в гофру (пластиковую перфорированную трубу). Она устанавливается под ГКЛ или другие типы отделки, может вмуровываться в стену. Для этого применяется гипсовая шпаклёвка или другие декоративные отделочные материалы.
При внезапном ремонте после окончания всех облицовочных работ разрушать декоративное покрытие не потребуется. Распределительные коробки, подрозетники фиксируются в просверленных или выштробленных заранее нишах.
Проект и схема разводки
Самый ответственный этап, поскольку от качества выполнения зависит эффективность эксплуатации, распределение нагрузки на основные линии системы, безопасность для жильцов. Поэтому лучше всего доверить это электрикам. Основные моменты, которые нужно учитывать при составлении проекта:
- расположение, характеристика щитка;
- измерительный прибор, заведение электропитания в дом;
- кабели и розетки для подключения мощных приборов: стиральной машины, электроплиты, обогревателей;
- проводка для организации группового освещения;
- провода для групповой разводки под выключатели;
- кабели для групповой разводки под розетки для разных бытовых приборов, элементов освещения, декоративных светильников;
- патроны электроосвещения;
- выключатели;
- розетки.
Для составления схемы должны использоваться условные обозначения, которые указывают расположение:
- одинарного, двойного, тройного или другого типа выключателя света;
- одинарной, двойной или многопосадочной розетки;
- точки освещения;
- щитка освещения;
- распределительной коробки;
- вводного шкафа;
- 1-, 2-, …, n-й группы проводов.
Важно Нужно сделать масштабированный чертёж каждого этажа дома и помещения отдельно. После указания расположения основных узлов и приборов на схеме прорисовывается разводка проводки
Тип её может быть смешанным, последовательным или параллельным, что нужно использовать по мере экономии и эффективности для конкретной задачи
После указания расположения основных узлов и приборов на схеме прорисовывается разводка проводки. Тип её может быть смешанным, последовательным или параллельным, что нужно использовать по мере экономии и эффективности для конкретной задачи.
Например, лучше выполнить параллельное подключение нескольких розеток на кухне при большом количестве используемых одновременно бытовых приборов, чтобы снизить суммарную нагрузку на проводку.
Для организации освещения дома лучше всего разбить систему на несколько линий:
- жилых комнат, коридора и кухни;
- ванной комнаты, санузла;
- питание розеток в коридоре, жилых комнатах;
- электроснабжение кухонных розеток;
- кабель для подключения электроплиты.
В приведённом примере разбивания освещения на группы используется один из вариантов, поскольку каждый хозяин может организовать питание светильников по потребностям.
Идеи для садовых светильников
Если хочется украсить и осветить территорию своего дачного участка красиво и необычно – вот несколько идей, которые можно воплотить в реальность своими руками.

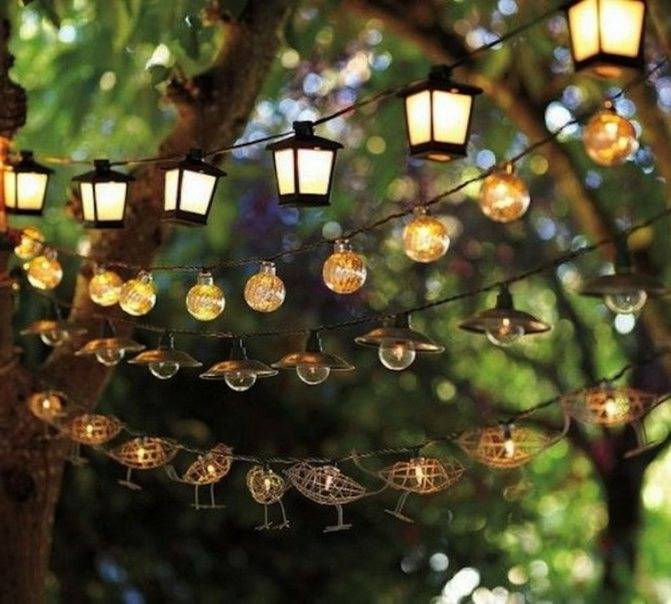

Гирлянды
Этот предмет можно купить абсолютно во всех гипермаркетах для дома. Ценовая политика доступна, а красота оформления просто неописуема. Можно немного усовершенствовать и сделать гирлянды своими руками. Создайте свой необычный вариант из красивых шариков-плафонов, сделанных из ниток, белой верёвки и бечёвки.
Гирлянды в оформлении беседки
Разнообразие форм гирлянд в интерьере

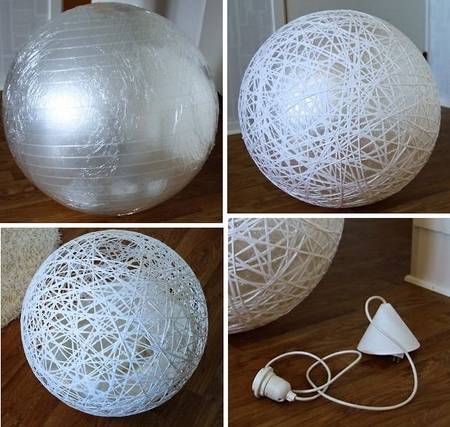

Ход работы довольно прост:
- Сначала надуваем шарики нужных размеров и обматываем их верёвкой, которую предварительно смазываем клеем ПВА.
- После того, как клей полностью просохнет – нужно лопнуть шарик и аккуратно его вынуть.
- Финальный штрих – это продеть провод с лампочкой и развесить фонарики на своём участке.
Альтернативой такого варианта будут стеклянные плафоны из банок. Они особо хороши для гирлянд, которые имеют большие лампочки.
Процесс работы с гирляндой своими руками

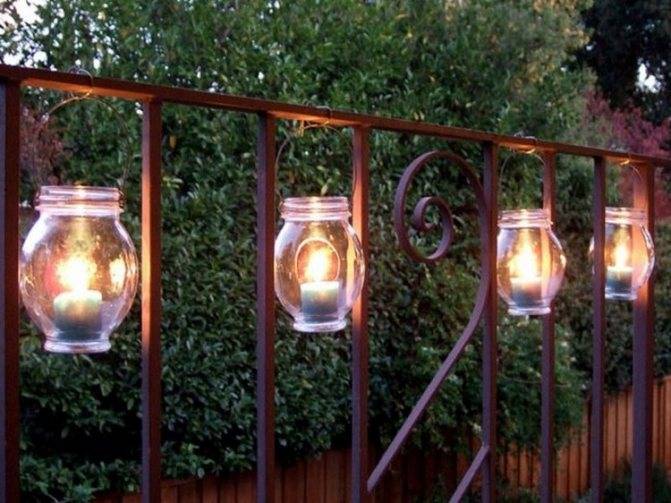

Свечи
Этот вариант не способен дать много света, но при этом его изюминкой будет создание романтической атмосферы.
Оформление территории с помощью свеч для создания романтической атмосферы
Сделать такие фонари своими руками не составит никаких проблем. Просто возьмите верёвку или проволоку и стеклянные банки. На дно банки по желанию можно насыпать гальку или песок, при этом процесс смены свечей станет намного легче, а воск не будет пачкать само дно.
Фонари
Такого плана фонари уже потребуют некоторых финансовых вложений, но при этом будут смотреться на участке колоритно и непревзойдённо.
Создание фонарей своими руками
Красивые фонари с кованной основой
Лампа из бутылки
Ещё одной креативной идеей станет керосиновая лампа из бутылки. На её создание потребуется немного больше времени и усилий, но стоить она будет дёшево, а смотреться невероятно эффектно.
Необычная лампа из бутылок в интерьере участка
Светильники на деревьях
Это комбинация из простых предметов, а именно плафона от старой люстры и обычной уличной лампочки.
Лампа для деревьев своими руками
Красивый плафон в интерьере участка с деревом
Красивое сочетание деревьев и подсветки
Светодиодная подсветка
Достаточно простой и практичный вариант для акцентного освещения той или иной зоны дачного участка.
Светодиодная подсветка в оформлении участка
Большим плюсом будет то, что такая лента является водонепроницаемой, ею можно подсветить ступеньки, фасад, скамейки и другие элементы.
Подсветка лестницы дома
Бывает подсветка с разными цветами и режимами работы.
Способы монтажа

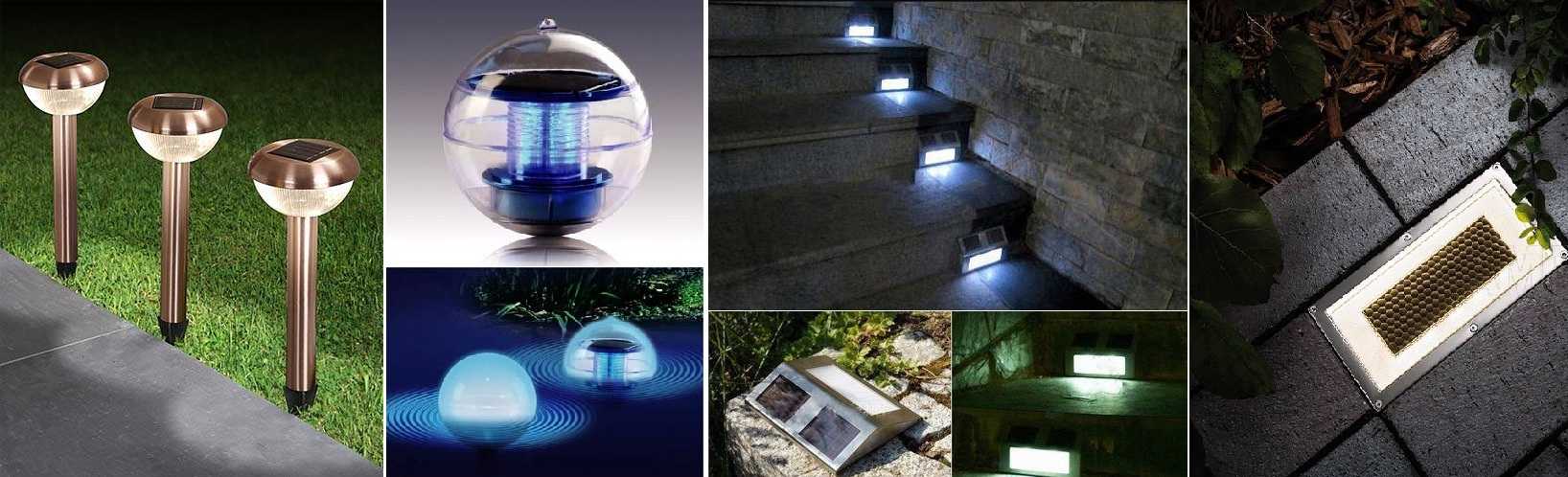

Уличное освещение выполняется с помощью различных типов светильников. Это позволяет не только создавать оптимальный поток света, но и декорировать территорию. Следует понимать, что для таких целей желательно покупать светильники, которые способны выдержать воздействие влаги и перепады температур.
Монтаж таких систем может выполняться несколькими основными способами:
- Крепление на стены. Для установки применяют светильники, оснащенные специальным каркасом. Фиксация устройства выполняется с помощью дюбеля или анкера.
- Установка в фундамент. Подобный подход очень часто предполагает использование металлических опор, которые и превращают его в фонарь. Для монтажа такого светильника подбирается металлическая труба, к которой и фиксируется прибор. Затем вся конструкция устанавливается в почву и заливается бетоном.
Идеи обустройства освещения на даче своими руками
Вполне достойной альтернативой дизайнерской работе могут стать грамотно развешенные по территории недорогие гирлянды и лампочки в необычных абажурах.
Гирлянды
Да-да, речь о пресловутых новогодних украшениях, без толку лежащих летом на полках шкафов. Ими можно выполнить декоративное освещение загородного дома и веранды, оформить деревья и берега водоема. При желании сэкономить на электричестве, их можно не оставлять работать на всю ночь, а включать лишь на период вечеринок.
Гирлянда, как элемент ландшафтного декора
Гирлянду легко усовершенствовать, сделав саму элементом ландшафтного декора. Проще всего сделать для освещения дачного участка подвесные шарообразные плафоны. Особых талантов для этого не надо. Симпатичные круглые плафончики получаются из надутых воздушных шариков, обмотанных промоченными клеем ПВА: веревкой, шпагатом, тесьмой. После высыхания слоя обмотки шарик лопают и внутрь помещают провода с лампочками.
Плафоны из ниток
Стеклянные банки
Для гирлянд освещения веранды на даче, собранных из крупных лампочек, плафоном может послужить стеклянная банка. Ее можно стилизовать под кантри, обмотав джутовой веревкой или нарезав хлопкового кружева и милого узорчатого ситчика оформить как винтаж.
Гирлянда из банок

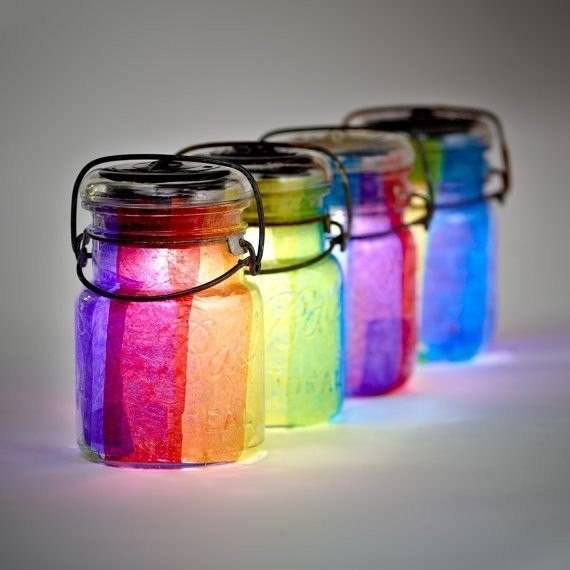

Очень необычно смотрится освещение на дачном участке, элементы которого выполнены в стиле поп-арт. Для этого банки придется расписать люминесцентными красками разнообразных цветов. Их наносят на внутреннюю часть тары произвольной формы пятнами. В дневное время импровизированный осветительный элемент уличного освещения на даче будет аккумулировать солнечный свет, а ночью светиться, мягко переливаясь сочными оттенками. Самый дешевый способ получить солнечное освещение для дачи. Такие светильнички-люминофоры хороши на альпийских горках, клумбах, как освещение дорожек.
Яркие светильники из разноцветных банок
Жестяные банки
Еще одна возможность оригинального декоративного освещения загородного дома. Создать шедевр помогут гвозди и молоток. Набросайте эскиз рисунка, который бы хотелось видеть на плафоне, приложите листок с творчеством к жестянке и, подложив изнутри деревяшку, пробейте по контуру гвоздями. Старайтесь делать отверстия на равном удалении друг от друга. Остается погрузить внутрь лампочку и можно наслаждаться результатом.
Декоративные светильники из жестяных банок
Пластик
Оригинальную футуристическую люстру для освещения веранды на даче можно собрать из шариков для пинг-понга.
Гирлянды из шариков для пинг-понга
Разноцветные разовые стаканчики, склеенные в форме шара, украсят лишившееся плафона бра. Это великолепие может принять участие в освещении забора, например, или декоративного освещения загородного дома.
Хорошим рабочим материалом, позволяющим создавать осветительные шедевры футуризма, станут виниловые пластинки и компакт диски.
Светильники из пластинок
Даже пластиковая гофрированная труба может выступить настольной лампой. Ее достаточно лишь оригинально изогнуть
Домашняя утварь

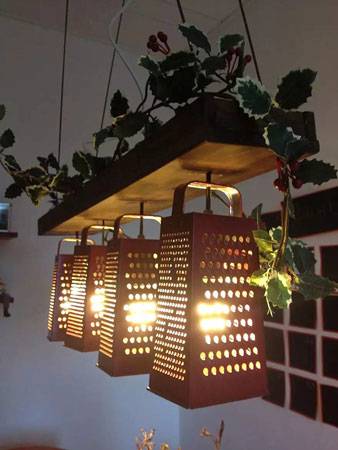

Вышедшие из обихода кастрюльки, сита, дуршлаги и терки также могут помочь найти интересные решения организации освещения для дачи. Поврежденную эмаль и признаки ржавчины легко маскируются красками бронзового или серебряного оттенка. Добавляем лампочку – и светильник в духе ретро с легкими привкусом техногенности готов.
Оригинальный светильник из старой посуды
Свечи, как освещение для дачи
Великолепная, романтичная альтернатива электричеству. Хоть они и дают совсем мало света, зато какого очаровательного спектра! Их вместо лампочек можно устанавливать в жестяные и стеклянные самодельные плафоны. Для большей устойчивости осветительной части внутрь следует насыпать мелкой цветной гальки или песка. Это защитит дно от налипания воска и облегчит замену огарков.
Свечи создадут волшебную уютную атмосферу
В городах
Наружное освещение (НО) в городах выполняет сразу несколько функций. Помимо качественной и безопасной работы, оно призвано украшать облик города вечером. Для этого используется декоративное уличное освещение. НО совмещает в себе разные виды осветительных установок. Это освещение проезжей части и тротуаров, подсветка дорожных знаков, витрин, реклам, архитектурная подсветка домов, праздничное освещение и так далее. Все эти элементы уличного декоративного освещения должны гармонировать между собой внешне и быть технически согласованными.
Нормы
В ночное время, когда интенсивность движения меньше, освещённость может быть снижена, но только до определённых пределов. Некоторые светильники могут быть выключены, но не те, что стоят подряд. Поэтому часто прокладывают разные распределительные линии для вечернего и ночного освещения. К линии вечернего освещения подключают праздничную светодиодную подсветку уличного освещения и архитектурную подсветку. Но её мощность должна быть до 2 кВт на фазу. Все эти данные учитываются в графике включения света.
Электроэнергия для НО улиц и тротуаров поступает из трансформаторов для питания сети общего пользования.
При этом линии освещения подключают так, чтобы нагрузка на фазы трансформаторов была равномерной. А для освещения территорий разных учреждений (школ, больниц и так далее) используется энергия от вводных устройств зданий или от подстанций.
К сети уличного освещения обычно не подключают световые установки витрин и рекламы.
Проектирование
Нормы для проектирования уличного освещения в городах содержатся в инструкции СН541-82. В ней описаны типовые решения с указанием на тип ламп, которые могут быть использованы, высоту опор, тип провода и интервал между светильниками. Кабель для уличного освещения должен быть изолированный, стандарта СИП. Также в данной инструкции описаны универсальные схемы проектирования НО улиц. Эти схемы отличаются в зависимости от площади улиц и их назначения. Например, для небольшой улицы установка уличного освещения может проходить по составу схемы одностороннего расположения светильников, а для широкой улицы с большим потоком людей может браться за основу двухрядная схема в шахматном порядке.
Расположение светильников
Светильники для освещения городских территорий могут располагаться по-разному:
- на отдельных опорах из стали, алюминия или железобетона;
- в виде фонарей венчающего типа или на консоли;
- крепиться к зданию с помощью кронштейна;
- подвешиваться на струнах.
Оптимальный вид опоры выбирают в зависимости от места установки светильника и его характеристик: веса и мощности. Например, для освещения дорог, используется уличное освещение на столбах, а для подсветки аллеи в парке достаточно фонарей с плафоном на консоли.
Обслуживание
Финансирование уличного освещения, за исключением светильников на фасадах дома и на подъездах, осуществляется органами местного самоуправления. А техническое обеспечение: монтаж уличного освещения, его ремонт — прерогатива органов районного управления, горсвета. Следующая инстанция — муниципалитет. Если речь идёт о поломке освещения на доме, то ремонт выполняет тот, кто обслуживает этот дом, чаще всего это ЖЭК.
В загородном доме

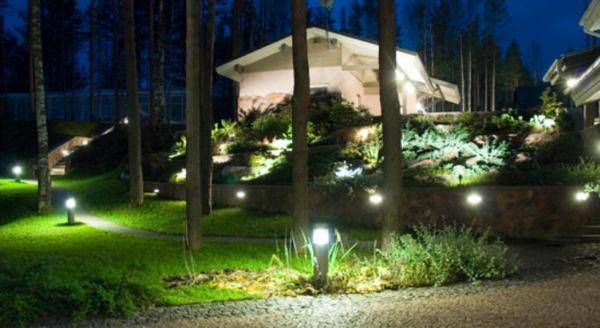

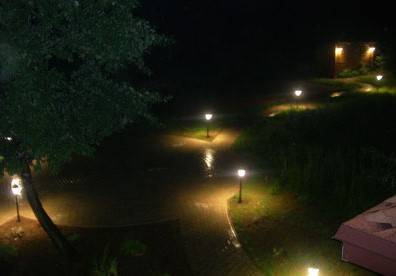

Уличное освещение на даче часто используется в эстетических целях. Для декоративной подсветки самого дома используют лампы с фильтрами разных цветов, которые сами по себе не видны. Для этих целей применяется светодиодная лента для уличного освещения или скрытая диодная уличная подсветка. Для заливающего света используют фонари. Они могут иметь разную форму, даже самую неожиданную.

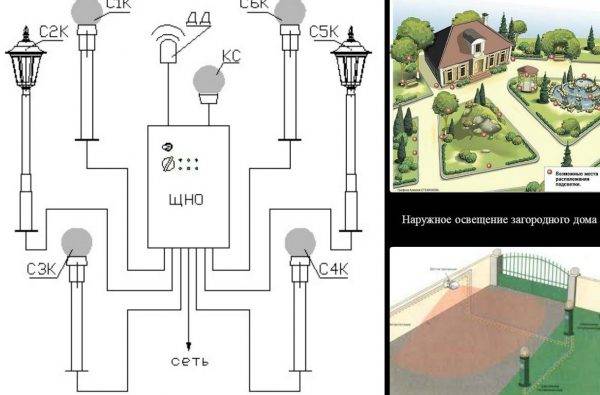

Схема подключения
Уличное освещение для загородного дома имеет свою схему подключения. В её центре находится щит наружного освещения (ЩНО).
К нему подключены подсистемы внешней осветительной системы, а он сам — к сети. Щит может иметь разное количество каналов (в зависимости от того, сколько есть подсистем) и может включаться либо в ручном, либо в автоматическом режиме. Щит оснащён реле, который не допустит поступление силы тока выше допустимой. Автоматический режим работы возможен благодаря датчикам движения, который при фиксировании движения замыкает цепь и подаёт ток на нужные фонари.
Оборудование
Оборудование, которое требует уличное освещение загородного дома, условно делится на три группы: светильники, кабели и контрольные приборы
При проектировании и организации освещённости своими руками важно правильно разработать схему подключения уличного освещения. Все элементы должны технически соответствовать своему назначению и подходить для данной электрической сети
Светильники должны быть влагоустойчивыми (маркировка начинается от IP65) и иметь алюминиевый корпус. Кабель желательно выбирать бронированный и изолированный от агрессивных веществ, содержащихся в грунте.
Контрольные приборы — разные таймеры, датчики, оборудование для ручного управление, дистанционного включения и тому подобное. В таком случае уличное освещение частного дома будет выполнено правильно.
Как подключить светильники на улице своими руками
Здесь существует два основных варианта, какой использовать будет зависеть только от того, какой тип светильника вы выберете для себя. Рассмотрим самый простой вариант.
Сейчас существуют светильники, имеющие отдельный выход с подключаемым кабелем, выглядит он следующим образом.
Для его подключения нужно взять такой же разъем (обычно идет в комплекте) и соединить между собой. Мороки с таким вариантом нет, но провода спрятать не получится нормально.
Подключаем стандартный ландшафтный светильник

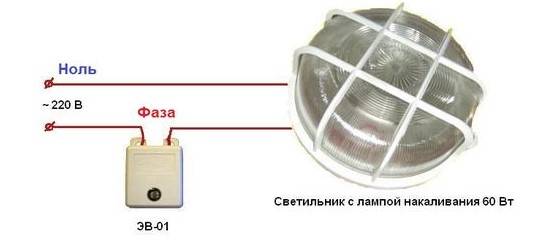

Вот такая схема подключения уличного светильника существует на данный момент. Вопросы должны отпасть даже у новичков, ведь сложностей нет никаких, всего два провода и больше ничего.
Ноль идет в светильник, фаза на выключатель, при желании вместо выключателя можно подключить датчик движения. При подключении помните за полярность.
Пошаговая инструкция
- Разбираем корпус светильника, изначально рекомендуем посмотреть на инструкцию, так не наделаете ошибок, если ее нет – откручиваем болт по логике. Помните, может быть, обычная заглушка.
- Крепим светильник в зависимости от места, которое вы выбрали.
- Подключаем по выше приведенной схеме, соблюдайте цветовую маркировку кабелей.
- Закрываем корпус, не забываем, что он герметичный. Обязательно все проверяем, засоров остаться не должно.
- Включаем в сеть.
Примеры подключения уличного светильника
Интересная статья по теме: Подключаем фотореле своими руками.
Подключение наружных светильников, установленных на фасадах
В принципе, это наружное освещение практически повторяет внутреннее. Все дело в том, что светильники, прикрепленные к стене дома снаружи, подсоединяются к сети электрического тока через распределительный щит, который используется и для внутренней разводки проводов.
А, значит, сама прокладка кабеля будет производиться по стенам. Чаще всего это скрытая проводка, которая укладывается в штробы. Специалисты рекомендуют сам кабель начинать укладывать еще до начала отделочных работ, тем самым можно избежать лишних процессов (штробления стен). Если дом деревянный, то оптимальный вариант – открытая проводка.
Ландшафтное освещение
Разновидность уличных светильников
Существует упрощенная классификация светильников для наружного монтажа, которая подразумевает их деление на автономные и сетевые. Автономные используют для работы фотоэлементы, благодаря которым заряжаются аккумуляторы. Их достоинство в автономности и мобильности: светильник не нужно включать и выключать, его можно переставить в любое место.
Сетевые подключаются к линии 220 В. Их ассортимент широк. Различают их по конструкции, техническим характеристикам и по способу монтажа.
- Фонари: монтаж уличных светильников такого типа производится на стены, на опорные столбы и подвесным способом – на «струны».
- По способу распространения света бывают парковыми (классическими), энергосберегающими (для местного и декоративного освещения) и сферическими.
- Опорные столбы изготавливают из металла, пластика, натурального и искусственного камня.
- Для ландшафтного освещения используют встраиваемые светильники: их устанавливают на горизонтальные или вертикальные поверхности.
- Уличные прожекторы различают по типу используемых ламп:
- лампы накаливания;
- галогенные и металл-галогенные;
- газоразрядные;
- ртутные;
- натриевые;
- ксеноновые;
- люминесцентные;

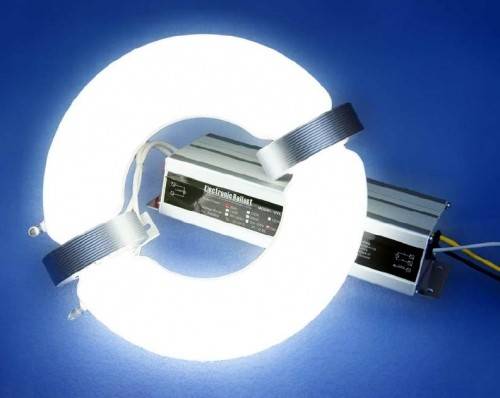

- индукционные.
Расшифровка цифр в группе безопасности светильников
Понятное дело, что уличное освещение дома лучше делать со светильниками класса IP 68, но они стоят довольно дорого, да и ассортимент их не так велик. Зато никаких проблем с их работой вы иметь не будете — ни во время дождя, ни во время сильного ветра, несущего пыль.
Если говорить о лампах для уличного освещения, лучше всего использовать не лампы накаливания, а светодиодные или эконом-лампы. Самый лучший вариант — светодиодные. При малом потреблении электроэнергии светят они очень ярко. Например, лампа, потребляющая 7 Вт выдает света как 50 Вт лампа накаливания (или 650 lm). При этом они практически не греются, так что находящиеся рядом пластиковые детали не перегреваются. Несколько ограничивает область применения температурный режим эксплуатации от -20°C до +40°C.
Если есть желание еще больше сократить расходы на уличное освещение, можно установить светильники на солнечных батареях. Это кстати, тоже светодиодные лампы (LED), в корпусе которых находится аккумуляторная батарея. За светлое время суток батарея накапливает энергию, которая потом расходуется на освещение. Такие светильники есть разных форматов — от небольших, которые втыкаются вдоль дорожки, до солидных прожекторов, которые можно использовать для освещения дорог.
Как разобраться в типах уличного освещения
Уличные светильники – это не только разнообразие форм, габаритов, мощностей, и прочих параметров, в которых достаточно сложно растеряться. Поэтому прежде чем выбирать лампы, разберемся в их типах.
Базовая сравнительная характеристика 6 популярных типов ламп:
- Лампы накаливания – классика, с которой началась история электрического освещения в середине 19 века. Простой принцип работы, заключающийся в нагревании нити в инертном газе, не теряет своей актуальности. Однако за счет большой теплоотдачи этот вид «вытесняется» с рынка более экономичными вариантами.
- Галогенные – подвид ламп накаливания. Появились в середине 20 века, когда в лампу накаливания были добавлены галогены (фтор, хром, бром), что позволило лампе гореть ярче, служить дольше и максимально приблизиться к эффекту солнечного света. Минусы приборов незначительные, но есть: они сильно нагреваются, излучают ультрафиолет. Находясь рядом с текстилем или нестойкой краской, приводят с постепенному выгоранию цвета.
- Газоразрядные (еще одно название «разрядные») – свет образуется за счет сжигания добавленного в колбу природного газа. В результате прибор имеет срок работы до 20 тысяч часов, отличную цветопередачу. И это не просто эпитет, ее показатель составляет Ra>90. Разрядные приборы подходят только для уличного применения. Но при их установке стоит учитывать, что они практически не терпят перебои в сети, стоят дороже галогенных аналогов, сопровождаются мерцанием и гудением, которое надоедает глазам. В зависимости от добавок этот тип делится на ртутные, натриевые и металлогалогенные.
- Ксеноновые – в устройства такого типа встроены дуговые лампы. Довольно яркий вариант с широким спектром излучения. Часто применяются для освещения магистралей и дорог, где важна хорошая видимость в темное время суток.
- Люминесцентные – представляют огромную категорию осветительных приборов, которые используются не только для уличного освещения, но и для дома, аквариумов, соляриев и других практических и декоративных целей. Производятся в диапазоне цветовой температуры от 2700 К до 6500 К, а значит, позволяют создать как комфортнее теплое излучение, так и акцентирующее холодное. Имеют длительный срок службы (порядка 5 лет), при этом есть случаи выхода из строя при частом включении-выключении.
- Светодиодные (LED) – светильники, которые исключают недостатки предыдущих вариантов: они не мерцают, не выделяют вредные вещества, не имеют ограничений по количеству включений, и при этом работают до 100 тыс. часов. Благодаря отличным эксплуатационным характеристикам и стойкости к окружающей среде используются в любом наружном освещении: от установки во дворе частного дома до подсветки городских парков и дорог.
Остановимся подробнее на светодиодной технологии, ведь не зря в странах Европы переход на LED-освещение улиц регулируется на законодательном уровне. Почему же при достаточно высокой стоимости LED выгоднее и предпочтительнее?
Декоративное освещение загородного дома
Организовать подсветку дачного коттеджа можно несколькими способами. Здесь важна сама цель его обустройства. Если хозяева желают подчеркнуть архитектурные прелести фасада, его рельефность т.д., то световой поток должен изливаться на стеновые поверхности горизонтально. Такой эффект дадут светодиодные ленты, LED-гирлянды, лампы желтого (теплого) свечения, закрепленные непосредственно на стенах дома.
Декоративная подсветка дачного дома
Для охранного освещения дачного участка поступают несколько иначе. Дом заливается мощным светом, исходящим от отстоящих от него на определенном расстоянии фонарей, прожекторов и иных аналогичных устройств. Чтобы сохранить грациозность объекта и не превратить освещаемую территорию в нечто подобное тюремной зоне, в фонарях следует использовать галогенные и люминесцентные лампы.
