Разборные мангалы
Трудно найти семью или группу людей (знакомых, друзей), которые бы летом не выезжали на природу, чтобы поправить свое самочувствие. Какой же отдых без шашлыков? На самом деле, были бы шампура, и была бы возможность развести костер, а также было бы, чем нанизать шампура. К сожалению, на такое приготовление может уйти масса времени, что и шашлыков не захочется. Другое дело, взять с собой раскладной мангал и быстро приготовить шашлыки. Переносной (разборный) мангал легко изготавливается своими руками.
Переносные мангалы могут быть:
- Раскладными.
- Сборными.
Раскладные или мангалы в чемодане
Раскладные мангалы чаще всего изготавливаются в виде чемоданчиков. Они могут быть с ручками или без них, переносимые в специальных чехлах.

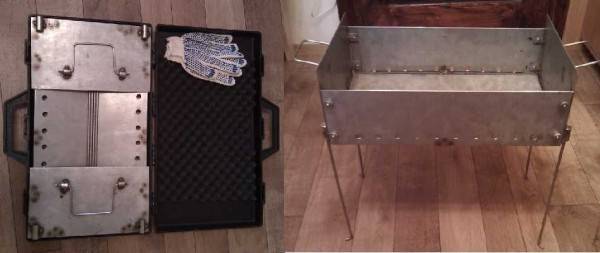

Мангал в чемоданчике — хорошая идея
Под мангал можно приспособить имеющийся чемодан, как в представленном варианте. Крепление всех частей осуществляется за счет дверных петель из металла (конечно же), которые закреплены с помощью электросварки. Создается впечатление непропорциональности конструкции за счет тонких ножек. Главное, чтобы изделие отличалось хорошей устойчивостью.
Следующий вариант переносного сборного мангала не предусмотрен для использования имеющего чемодана, но его можно упаковать в сумку из брезента, которую легко сшить самому.
Еще один мангал, который можно уложить в чемодан
Дно этого мангала имеет складывающиеся ножки, а остальные части разбираются и укладываются на дно по отдельности. Все элементы соединяются между собой за счет пропилов, которые проделаны до середины всех элементов мангала.
На видео представлена еще одна конструкция складного мангала.
Еще один раскладной мангал + деталировка и раскрой
Watch this video on YouTube
Разборные мангалы
Такая конструкция отличается от раскладных тем, что состоят из отдельных компонентов, не скрепленных ничем. Чтобы отдельные части стали мангалом, их необходимо собрать вместе, причем способы могут быть разными и зависят от уровней фантазии. Достоинство подобных конструкций в том, что они делаются без применения электросварки, но без болгарки здесь никак не обойтись.
На фото внизу представлен сборной мангал, который можно сравнить с детским конструктором
Идея заслуживает на внимание, как и исполнение. Все элементы изготовлены с помощью болгарки
Это универсальный и полезный инструмент, владение которым не требует особых навыков. Чтобы сделать что-то подобное, лучше сразу изготовить все детали, используя для этого толстый картон. Хорошо, если толщина картона соответствует толщине металла, тогда точность будет идеальной. Собрав макет мангала из картона, тщательно подогнав все детали, можно переносить все размеры на металл.
Мангал из металла без сварки сделан из нержавеющей стали
Существуют разборные мангалы, конструкция которых такая же, как и в заводских моделях. Кроме того, что используется тонкий металл, ножки в таких конструкциях сделаны из уголков, с соответствующими пропилами, которые позволяют формировать отогнутые язычки. На боковых стенках под эти язычки сделаны отверстия. Ножки устанавливаются так, что язычки попадают в эти отверстия. Язычки смотрят вверх, поэтому боковушки как бы насаживаются на них, за счет чего получается достаточно устойчивая конструкция.
Разборный мангал из металла — такой несложно сделать своими руками
Дно в таких мангалах просто укладывается и удерживается за счет того, что низ боковых частей изогнут внутрь под углом в 90 градусов. Поэтому, дно удерживается на полученных с помощью изгиба бортиках. Как правило, такая конструкция мангала не отличается особой устойчивостью. К тому же, мангал практически нереально перенести в собранном виде на другое место. Несмотря на эти недостатки, мангал может оказаться незаменимым на природе.
На изображении внизу представлен еще один вариант сборного мангала. Он отличается тем, что у него надежные ножки. За счет специально приваренных пластин, боковушки удерживаются на таких ножках.
Разборный мангал на кованых ножках
На фото ниже можно увидеть самый простой мангал, который изготавливается за пару минут, используя болгарку. Как вариант, можно не изгибать, а соединить элементы (уголки из металла) с помощью просверленных отверстий и болтов.
Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут
Он просто устанавливается над костром с помощью ножек, забитых в грунт. Может не совсем удобно, но зато очень просто, тем более в походных условиях.
Инструменты и комплектация
Для того чтобы сделать раскладной мангал, необходимо купить определенные инструменты и элементы. Их можно приобрести в ближайшем строительном магазине, так как они весьма доступны. Также можно применять и подручные материалы. Сделать простую конструкцию можно, даже не используя такую вещь, как сварочный аппарат либо крепления. В таком случае просто необходимо будет создать систему пазов.
Если конкретно говорить об инструментах, то для создания мангала будут нужны:
кусок наждачки;
карандаш;
линейка;
рулетка;
Если говорить о материалах, то понадобится только лист стали с толщиной где-то 3-3,5 миллиметра. Перед началом резки металла необходимо сделать макет вашего будущего мангала из картона. Это даст возможность хотя бы примерно увидеть, как он будет выглядеть в реальности и при необходимости подкорректировать такие параметры, как ширина, длина и высота в зависимости от ваших предпочтений. Кроме того, картонные заготовки можно использовать, как шаблон.
Разборной мангал из металла своими руками
Для поездок на природу, на охоту или рыбалку больше подходит легкий переносной сборно-разборный вариант. Есть подобные изделия в магазинах, но они сделаны из совсем тонкого металла и надолго их на хватает. Потому и переносной мангал лучше сделать своими руками.
Они есть нескольких видов:
- раскладные;
- сборные.
Раскладные (складные) мангалы в чемодане и без
Раскладные мангалы выполнены чаще всего в виде чемоданчика. Некоторые — сразу с ручками для переноски. Для других требуется отдельный чехол или какой-то дипломат-чемодан.
Мангал в чемоданчике — хорошая идея (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)
В данном варианте хозяин под имеющийся чемодан сделал мангал из металла. Крепятся части на металлических дверных петлях. Их приварили ручной электродуговой сваркой. Конкретно у этой модели ножки больно уж тонкие, но это — издержки компактности.
Еще один вариант переносного походного мангала. Его тоже можно «упаковать» в чемодан, но можно сшить и сумку из брезента: дешево и сердито.
Еще один мангал, который можно уложить в чемодан (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)
В этом варианте сделано дно со складывающимися ножками. Остальные части укладываются внутрь по отдельности. Между собой боковины скрепляются за счет пропилов, которые идут до середины высоты в разных направлениях.
Еще одна конструкция складного мангала показана в видео-формате.
Разборные мангалы
От предыдущих отличаются тем, что они состоят из отдельных, ничем не скрепленных частей. Собираются на месте. Способы сборки разные — где-то это несколько болтов, где-то — пазы и пропилы. При изготовлении сварка не нужна, зато потребуется болгарка с алмазным диском или пила по металлу.
Представленный на фото сборный мангал из металла напоминает детский конструктор. Идея интересная, реализация — на высоте. Сварка не нужна, зато необходимо виртуозное владение болгаркой. Если навыка такого уровня нет, можно самые сложные места доработать пилой по металлу. Если решите сделать что-то подобное своими руками, предварительно сделайте макет в картоне. Его желательно брать такой же толщины, как будете использовать металл. Готовый макет соберите, подгоните его так, чтобы все было идеально. Потом можете переносить выкройки на металл.
Мангал из металла без сварки сделан из нержавеющей стали (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)
Следующие разборные мангалы сделаны по типу тех, что продаются в магазинах. В них ножки сделаны из уголков, в ножках сделаны пропилы в виде язычков. Эти язычки чуть отогнуты. В боковинах под эти выступы сделаны отверстия. При сборке боковушки «насаживаются» на язычки.
Разборный мангал из металла — такой несложно сделать своими руками (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)
Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загнута внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Дно укладывается на этот бортик. Имея опыт эксплуатации именно такой модели могу сказать, что конструкция получается достаточно шаткая и вести себя с ней нужно аккуратно: установив, вы ее уже не подвинете, иначе все может развалиться. Но наш мангал сделан из очень тонкого металла в 1 мм. Возможно, если использовать большую толщину, проблемы не будет.
Еще один вариант сборного мангала отличается от предыдущих тем, что ножки у него кованные. На них за счет специальных пластин крепятся боковины.
Разборный мангал на кованых ножках (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)
И самый простой из металлических мангалов вы увидите на фото ниже. При наличии двух кусков уголка и болгарки его можно сделать за несколько минут. Если согнуть не получится, можно просверлить отверстия и скрепить болтом с гайкой.
Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут
Устанавливают его над кострищем, забивая ножки в грунт. Не очень удобно, зато очень просто. На «пожарный» случай сойдет.
Виды мангалов из металла
Прежде всего, эти изделия делятся по габаритным параметрам. Мангал можно сделать:
1. Стационарным.
Стационарный мангал из металла с навесом
2. Переносным.
Легкий переносной мангал из металла
Каждый из пунктов также может интерпретироваться по-разному. Стационарные виды подразделяются:
на традиционные мангалы;
Классический стационарный мангал из металла
конструкции арт-деко.
Мангал из металла в стиле арт-деко
Переносные могут быть:
складными;
Переносной складной мангал
разборными.
Разборный мангал из металла
А вот параллельно быть барбекю могут оба варианта и стационарный, и мобильный.
Стационарный мангал – это прерогатива загородных участков. Часто в них металл комбинируют с каменной кладкой, добавляя таким образом эстетичности внешнему виду и делая конструкцию более функциональной. Установив мангал под навес или, оборудовав его крышей, вы получите возможность приготовить еду в любую погоду.
Комбинированный мангал из металла и камня с крышей
Переносные модели прельщают тем, что могут быть установлены не только в любом месте дачной территории, но и взяты с собой в поход, причем даже в пеший, так как имеют небольшие размеры и несущественный вес. Складной вариант мангала из металла может быть сделан своими руками настолько компактно трансформирующимся, что будет напоминать небольшой чемоданчик.
Мангал из металла, складывающийся в чемодан
Простейшая модель жаровни представлена двумя металлическими рамками, которые служат да поддержания шампуров.
Конструкция простого мангала
Основное преимущество складных мангалов является и их недостатком. Чрезмерная компактность не позволяет готовить шашлык в большом количестве, так что для солидной компании лучше прихватить с собой сразу две портативных жаровни.
Если вручную мангал носить не планируется, то можно сделать более тяжелую конструкцию, дополнив ее выдвижной столешницей, решетками и обустроив в ней регулируемый поддув.
Мангал из металла с деревянной столешницей
Для того чтобы превратить мангал в барбекю, достаточно установить над жаровней сетку для гриля. Последние бывают прямоугольными и в форме полусферы, так что подобрать подходящую модель к мангалу проблемы не составит. Если вам не по душе мясо с хрустящей корочкой, усовершенствуйте барбекю обычной крышкой.
Мангал с решеткой для гриля
Изделия серии арт-деко собирают из кованых элементов. Последние могут быть основой конструкции или ее декоративной частью. Преимущественно, ковка встречается в стационарных вариантах, так как тяжела и массивна. Транспортировать такой мангал будет сложно, разве что поставить его на колеса, трансформировав в автомобильный прицеп.
Кованый мангал в стиле арт-деко с колесами
Базовая конструкция мангала из металла может быть модифицирована своими руками, то есть обустроена дополнительными модулями в виде:
1. Колес.
2. Крыши.
3. Подставок и полочек.
4. Двойной жаровни.
5. Ручек.
Мангал из металла с дополнительными полочками
Однако делать это надо только в том случае, если без данных элементов вам не обойтись. Нужно помнить, что каждое из представленных дополнений, добавит конструкции веса. Это правило прописано для переносных моделей. У стационарных мангалов ограничений в этом плане нет.
Можно классифицировать мангалы, опираясь на такой показатель, как толщина металла. В этой классификации они будут разделены:
на толстостенные;
Толстостенный мангал
тонкостенные.
Тонкостенный мангал из металла
Металл большой толщины обычно используют для стационарных моделей мангалов. Жаровню для них можно сделать из листов стали 5-ти и более миллиметров. Придется слегка потратиться, но зато служить она вам будет очень долго.
Толстостенный стационарный мангал
Для переносных вариантов жаровен, нужно брать металл меньшей толщины. Это один из способов облегчить конструкцию, ведь вы помните, что может возникнуть ситуация, когда ее придется нести с собой в руках на достаточно дальнее расстояние. В тонкостенном мангале, даже из очень качественного металла, жечь дрова нельзя. Здесь используются готовые угли, упаковки которых можно приобрести в магазине или подготовить их самостоятельно, в костре.
Мангал из тонкого металла
Чертежи и инструкция по изготовлению своими руками
Рассмотрим простейший вариант вертикального мангала, который можно сделать своими руками. Ниже мы приложим подробную инструкцию. Построить её самостоятельно под силу любому, даже новичку. Однако будет намного проще тем, кто уже умеет обрабатывать металлические изделия.
Перед работой предварительно нужно подготовить необходимые материалы и инструменты:
Листы стали
Стальная сетка
Труба либо арматура (уголки)
Болгарка
Сварочный аппарат и электроды
Можно применить практически любой оставшийся от других работ металл. В качестве дополнительных элементов пригодятся предметы для специального декора, имеющиеся под рукой части фурнитуры. К примеру, для компактных вариантов мангала делаются ручки.
В качестве строительного материала подойдёт даже использованный ранее металл — не обязательно закупать новый.
Ниже мы приводим варианты немного отличающиеся по конструкции:
Варианты чертежей
Наш мангал будет немного других размеров, но принципиально мало отличаться. Теперь можно приступать!
Сначала нужно вырезать 2 пластинки-заготовки одинакового размера.
Далее отпилим 8 заготовок двух разных размеров из профильной трубы 15×15.
Собираем из них 2 рамки, затем свариваем их. Для удобства сварки приставим детали друг к другу и закрепим их фиксаторами. Приварим по краям, переворачивая заготовку. Отшлифуем возникшие неровности пилой.
Когда они будут готовы, подгоним под них 2 кусочка ПВЛ листа: вставим внутрь рамки, сделаем маркером разметку, отпилим и приварим.
Заготовим 12-15 деталей из квадрата 10×10 и две — из того же профиля 15×15.
Соберём всё, как одну конструкцию — получится небольшой ящик.
В итоге должно получиться примерно 15 перегородок.
В заготовленных сначала пластинах сделаем несколько отверстий. Для удобства наклеим на них шаблон, на котором размечены места для сверления. Каждая заготовка будет содержать 6 отверстий по обеим сторонам.
Закрепим их по бокам ящика, закручивая шурупы удобным способом. Снизу (у дна) пластины должны выступать на одинаковое расстояние — это ножки будущего мангала.
Аналогичным образом сделать дно.
Ящик полностью готов.
Приступим к изготовлению самых сложных деталей.
Шаблоны выполняются по эскизу. Всего таких заготовок будет 12 штук.
Сделаем разметку на листе металла, наклеив на него образец.
Прижмем материал к рабочей поверхности.
Аккуратно отпилим по контуру шаблона циркулярной пилой.
Выложим получившиеся заготовки по две. Должно получиться 6 пар.
Фиксируя любым удобным инструментом каждую пару, проделываем дрелью по 2 отверстия на широком конце и боковой части.
По мере готовности зажимаем изделия, используя тиски, и обрабатываем напильником острые и неровные края, делая их скруглёнными, гладкими.
В конце обработки детали должны выглядеть следующим образом:
Настала очередь для поддона.
Он изготавливается путём простой сварки деталей, а затем вставляется внутрь ящика через нижнее отверстие. Главное — точно рассчитать все размеры.
К поддону приделывается ручка. Сам мангал окрашивается в любой цвет.
В боковые отверстия изнутри вставляются шурупы. На них надеваются заготовленные детали.
Конструкция фиксируется винтами снаружи. Получаются держатели для шампуров — по три с каждой стороны.
Мангал готов. Он получился полуразборный: с него снимаются держатели шампуров. Сейчас они держатся на винтах M6, зафиксированы небольшими стопорами. Также есть 2 выступа по обе стороны мангала, необходимые для его переноски.
Для транспортировки дополнительно делается ручка. Лучше, если она будет раскладная. Её концы зацепляются за вышеупомянутые выступы. С помощью такой портативной переноски можно легко и быстро транспортировать мангал.
После перемещения она снова складывается, убирается обратно в нижний ящик, куда, кстати, можно убирать все остальные детали. Однако, когда мангал находится в рабочем состоянии, ящик используется исключительно для сбора золы.
Таким образом, вертикальные мангалы удобны, помогают сохранить здоровье, получить безопасное, не пропитанное канцерогенами мясо. Какой вид подходит лучше всего — решает каждый сам, исходя из своих запросов и потребностей. При необходимости будет нетрудно изделие изготовить или заказать.
Виды и особенности конструкции
Вертикальные мангалы, как и горизонтальные, подразделяются на:
- переносные,
- стационарные.
Переносные
Переносные делают из более тонкого металла. Они, как правило, небольшие по размеру и универсальны по применению. Самый компактный мангал — с шампурами, расположенными с одной стороны жаровни. Такую конструкцию можно взять с собой даже в пеший поход.
Переносные мангалы бывают:
- разборные,
- неразборные.
Простой разборный мангал с размерами показан в 5-минутном видео.
Стационарные
Стационарные выполнены из стали толщиной от 4 мм, больше по размеру, отличаются долговечностью и лучшим распределением тепла. Тип жаровни чаще всего цилиндрический. Применяются, в основном, на предприятиях общественного питания, но можно установить и во дворе для большой семьи.
Стационарный вертикальный мангал также может быть выполнен и из кирпича в виде колодца. Таким образом его используют как тандыр. По центру располагается жаровня, как в закрытом мангале, стенки изготавливаются из жаропрочного кирпича внутри расположен металлический каркас, на который крепятся шампура. Для использования тандыра сердцевина снимается, угли насыпаются непосредственно на дно колодца.
По типу топлива различают:
- мангал вертикальный на углях,
- электрический мангал вертикального типа, часто называемый электрошашлычницей
По конструкции вертикальные мангалы подразделяются на:
- открытые,
- закрытые.
Открытая конструкция
Состоит из вертикальной жаровни прямоугольной или квадратной формы, выполненной из перфорированного металла толщиной 2-3 мм или прочной сетки, поддона-золосборника, а также кронштейнов с прорезями для установки шампуров или решетки с 2-х, реже — с 4-х сторон. Преимущество данной модели — простота и компактность. Такой мангал вмещает от 6 до 24 шампуров.
Как устроен закрытый мангал
Закрытый мангал превосходит открытый по характеристикам. В нем одновременно можно поджарить до 5 кг продуктов. Мясо в таком мангале не только жарится, а и пропекается равномерно и быстро. Кожух защищает от искр и мелких углей, разлетающихся от ветра. Однако он менее мобилен, поэтому чаще применяется в стационарном исполнении.
Закрытый мангал для дачного участка представляет собой короб в виде трапеции или квадрата. Внутри по центру расположена жаровня для углей. Сверху нанесены прорези для фиксации шампуров. Подобная конструкция также позволяет использовать мангал и в качестве жаровни под казан для приготовления плова и первых блюд на свежем воздухе.
На открытом воздухе его устанавливают на специально подготовленный фундамент или на стол из негорючего материала. Установленный в помещении или в беседке он допоняется трубой для отведения дыма, а также столиком и другими приспособлениями, обеспечивающими удобство работы.
Красивые примеры
Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о
Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.
Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.
Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.
Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.
Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.
Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.
Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.
Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.
Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.
Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.
Красивых и практичных примеров металлических мангалов можно встретить очень много
Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями
Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода
О том, как сделать металлический мангал своими руками, смотрите в видео ниже.
Разновидности конструкций с фотогалереей
Мангальница классифицируется по 3 параметрам: способы установки, методы жарки и особенности конструирования. По первому признаку жаровни разделяют на такие:
Разборная конструкция наиболее распространенная, поэтому она очень популярна. Ее части могут соединяться как конструктор или крепиться с помощью болтов. Как правило, ее стенки обладают достаточной толщиной, чтобы эксплуатация могла длиться более 5 лет. Здесь, чтобы крыша была не очень тяжёлой, что даст возможность быстро её установить или снять
Каждое фото можно увеличить нажав на него:
С колесиками для тех, кому важно частой перемещение по территории.
Стационарные мангалы представляют собой массивные конструкции, которые встраиваются в беседки. Обычно жаровни ставят на пол, а иногда их могут сразу монтировать в бетонные основания
К ним можно отнести мангалы для дачи с крышей. Они слишком тяжелые, чтобы их можно было мобильно передвигать, но в очень редких случаях такие конструкции можно разбирать.
Особенности конструирования также имеют немалое значение для мангала. Такие незначительные приспособления, как крючки для держания шампуров или решетки для хранения подносов и многих других важных предметов, — маленькие хитрости подобных изделий. Они необязательны, но во многом облегчают процесс приготовления.
Более важной особенностью конструирования представляется барбекю. Этот мангал распространен в Америке и Австралии, он выглядит как металлическая чаша на подставках и с решеткой наверху
Она предназначена для стейков и плоско нарезанных овощей. В странах СНГ этот тип не распространен.
Существуют специальные мангалы под казан, предусматривающие панель или приваренную треногу-держатель для котла. Как правило, первый вариант имеет пристройку к обыкновенному мангалу. Вторая модель встречается реже — это наземная железная чаша с прикрепленной треногой.
Стационарные мангалы
Стационарный мангал изготавливается по-разному, хотя подобные отличия не имеют существенного значения.
Первый вариант: минимум сварки
Этот вариант можно реализовать в том случае, если имеется лист металла, на котором можно разместить весь рисунок, как дно, так и стенки. Лишние элементы вырезаются с помощью болгарки, после чего места изгибов также подрезаются болгаркой на небольшую глубину, чтобы легче было изгибать.
Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы
После того, как в мангале появились боковушки, их следует закрепить с помощью электрической сварки, воспользовавшись сварочным аппаратом любой конструкции. С этой работой может справиться даже начинающий сварщик, поскольку герметичность не требуется. Даже если и появится какая-то дырка, то это лишь пойдет на пользу: к очагу горения будет поступать кислород. Проварив швы в 4-х углах, получается своеобразный короб.
Сгибаете заготовку, потом завариваете швы
Если применяется слишком тонкий металл, около полутора миллиметров, то дно и стенки могут покоробиться под действием высокой температуры. Чтобы этого не случилось, конструкция усиливается уголками или профильной трубой.
Остается только приварить ножки, используя для этого уголки или отрезки трубы. На фото можно увидеть, как привариваются ножки из труб к металлическому мангалу. Разборной мангал собирается по той же схеме, при этом необходимо точно подбирать размеры труб, чтобы соединение было плотным и надежным
Это очень важно, поскольку неустойчивая конструкция не украсит процесс приготовления шашлыка на природе
Как прикрепить к дну мангала из металла ножки из труб
Ножки из уголков – это более простой вариант, особенно для стационарной конструкции. Они просто привариваются в углах короба, тем более что они идеально стыкуются. Это же можно сказать и о профильной трубе. Кстати, профильную трубу проще использовать в разборном мангале, так как она более технологичная, по сравнению с трубой обыкновенной.
В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения
Второй вариант: использование сварки
При наличии отрезков металла, можно изготовить мангал только с помощью электрической сварки. Все отрезки металла подгоняют под определенные размеры, отрезая лишнее болгаркой. Этот вариант требует более качественной сварки, поскольку вся конструкция будет держаться за счет сварочных швов.
Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварит
Последовательность изготовления такая же, поэтому после сварки короба приступают к креплению ножек, также с помощью сварки, если конструкция не разборная.
Мангал своими руками со съёмными ножками
Watch this video on YouTube
Третий вариант: использование каркаса из уголков
При изготовлении подобной конструкции, последовательность изготовления мангала несколько иная, поскольку в первую очередь сваривается каркас из уголков (на фото слева) или каркас из профильной трубы (на фото справа). Такая конструкция получается более прочной. Последовательность изготовления, следующая:
- Сваривается каркас.
- Приваривается дно, а затем стенки.
Если конструкция мангала стационарная, то ее можно (даже нужно) дополнить рамой в виде столешницы, где можно расположить шампура и не только. На фото ниже представлены именно такие варианты. Чтобы это сделать, достаточно усилить верхний край жаровни с помощью профильной трубы. В результате, по краям жаровни имеются отверстия, в которые можно вставить дополнительные элементы, в виде решетки для шампуров или в виде сплошной подставки, с другой стороны, на которую можно установить сковородку, кастрюлю и т.д.
Самодельный мангал из металла с опциями: столиком и подставкой для шампуров
Существует вариант более основательной конструкции, которая включает не только мангал, а также накрытие, решетку для шампуров и столешницу. Такой вариант смотрится превосходно. Достоинство конструкции в том, что ее может сварить начинающий сварщик. Как вариант, на такой конструкции можно попрактиковаться в технологии сварки. Прекрасная, как идея, так и исполнение.
Самодельный мангал под навесом с «кухонным» уголком
Существует еще один простой вариант – это изготовление мангала из газового баллона.
Мангал из баллона за 2 часа своими руками! Идея для самоделки!
Watch this video on YouTube
