Какой детектор купить, чтобы найти скрытую проводку: ТОП-13 лучших детекторов

Bosch D-TECT 150

Основные характеристики:

• Максимальная глубина обнаружения проводки — 60 мм;
• Максимальная глубина обнаружения черных металлов — 150 мм;
• Максимальная глубина обнаружения цветных металлов — 150 мм;
• Максимальная глубина обнаружения древесины — 40 мм;
• Максимальная глубина обнаружения пластика — 80 мм.

Функции и возможности. Этот универсальный детектор способен обнаружить стальные, алюминиевые, медные, пластмассовые и деревянные детали, скрытые под слоем штукатурки, бетона или накладных материалов на глубину до 150 мм. У него 5 режимов работы, позволяющие с точностью до 5 мм определить положение и расстояние до инородного тела внутри любой строительной конструкции. Он не требует дополнительной калибровки и может надежно функционировать в производственных условиях.

Класс защитных свойств корпуса соответствует IP54, что позволяет профессионально работать на строящемся или ремонтируемом объекте. Напряжение питания 6 вольт. Для экономии энергии через 5 минут бездействия происходит автоматическое отключение.

Удобство использования и управление. Прибор весит всего 600 г. У него есть эргономичная рукоятка с прорезиненной накладкой, предотвращающей выскальзывание. Все показания выводятся на подсвечиваемый ЖК-дисплей с интуитивно понятным интерфейсом. Управление осуществляется шестью кнопками, расположенными под ним.

Комплектация. Данная модель продается в комплекте с чехлом для хранения и 4 батарейками типа АА.

Плюсы Bosch D-TECT 150

1. Легкость.
2. Высокая точность.
3. Компактные габариты.
4. Достаточно большая глубина определения.
5. Простое управление.
6. Удобная рукоятка.

Минусы Bosch D-TECT 150

1. Русский язык представлен транслитерацией.
2. При движении требуется постоянно прижимать направляющие ролики к стене, что требует сноровки и внимания.
3. Высокая стоимость.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Электростатический сканер

Реагирует на электрическое поле, создаваемое проводником с током. Прибор обнаруживает переменное электрическое поле, создаваемое рядом с проводником электросети. Такой сканер не сможет обнаружить проводку, если она не под напряжением.

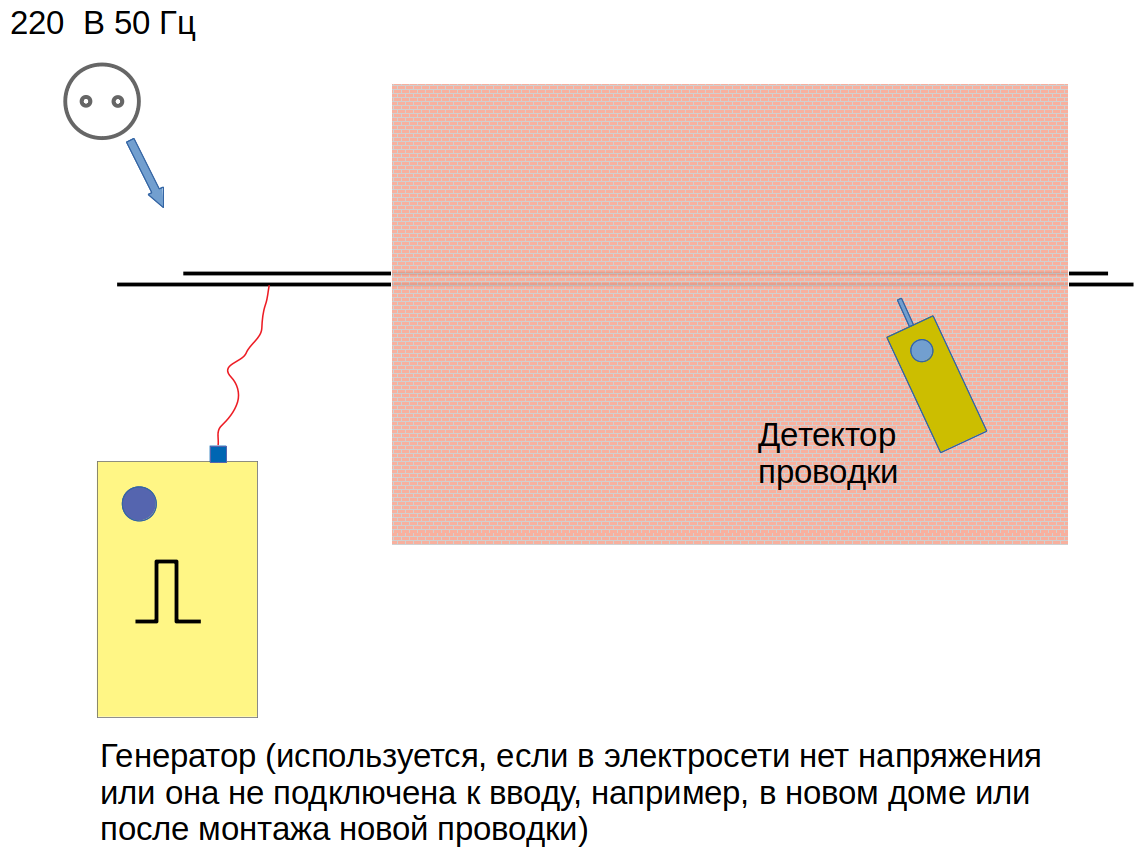

Напряжение можно подавать от маломощного генератора импульсов. Сканером обследуют место предполагаемой трассы и его нужно подвести к месту, где сигнал имеет наибольшую силу. Индикаторы сигнала бывают разными. Это может быть светодиод, зуммер (“пищалка”), ЖКИ-дисплей. Такой прибор определяет проводку на расстоянии до 10 … 15 см, что вполне достаточно для стен. Это самый дешевый вид сканеров.

Электромагнитный сканер

Реагирует на переменное магнитное поле от провода с током. Как и предыдущий детектор, он обнаруживает проводку только в том случае, если она находится под напряжением. Чувствительность этого сканера примерно такая же, как у электростатического. Цена обеих видов приборов примерно одинаковая. Такие искатели скрытой проводки хорошо подойдут для домашних ремонтов непрофессионалам.

Разница между детекторами

В электростатическом искателе чувствительным элементом является небольшой штырь, в котором переменным электрическим полем наводится напряжение. В электромагнитном приборе – используется катушка. Переменное магнитное поле наводит в ней ток. Поскольку сигналы получается слишком слабыми для непосредственного отображения, то они дополнительно усиливаются электронным усилителем.

В принципе, оба детектора действуют, как радиоприемник. Поскольку частота переменного тока слишком мала, то чувствительности такого детектора хватает только на очень маленькое расстояние от провода. Но вполне достаточного для целей поиска проводов в стенах небольшой толщины, не экранированных металлической сеткой, листами и другими проводящими препятствиями.

Если проводка идет в металлических трубах, то обнаружить ее таким детекторами будет невозможно. Штукатурка или дерево никаких преград электрическому или магнитном полю практически не представляют.

Мнение эксперта
Торсунов Павел Максимович

В сети есть схемы для самодельной сборки простых детекторов проводки, но они потребуют некоторых знаний и навыков для изготовления. Хотя это наиболее дешевый вариант, но подойдет он далеко не каждому. Люди, для которых время – деньги, предпочтут купить готовый.

Лучшие недорогие мультиметры

В сегменте бюджетного варианта мы остановили свой выбор на 3 из 10 лучших мультиметров. Основанием для выбора послужили положительные отзывы, надежность, доступность и узнаваемость бренда.

Mastech M838

Этот хороший мультиметр по отзывам является малоразмерным, оснащен хорошо читаемым 3,5-разрядным цифровым ЖК-экраном. Представленная модель «вооружена» функцией защиты от перегрузок и способна измерить силу тока, сопротивление, температуру, показания напряжения, протестировать транзисторы и диоды, а также произвести проверку целостности электрической цепи. Термопара входит в комплект, что позволяет с высокой точностью измерять температуру, когда в этом есть необходимость.

Достоинства

• Надежность;
• Стоимость;
• Приятный дизайн;
• Удобство;
• Большой срок службы батареи.

Недостатки

• Хрупкость корпуса;
• Рвётся изоляция в местах перегиба;
• Ломаются тонкие жилы на щупах.

В Mastech M838 очень удобна прозвонка (при сопротивлении менее 1 кОм издается звук). Если вы ремонтируете удлинитель или электрическую систему автомобиля, вам в первую очередь нужно убедиться в целостности провода, а не узнать значение сопротивления.

Ресанта DT-830B

Это устройство «3-в-1» – амперметр, вольтметр и омметр. Первостепенная задача электроприбора – определение текущих показаний силы тока, напряжения и сопротивления. С его помощью можно также определить дееспособность диодов и транзисторов. Показания измерений представлены на хорошо читаемом LCD-дисплее.

Чувствительность в 100 мкВ и незначительная погрешность показаний в 1% сделали модель одной из самых популярных на рынке. Автоматическая индикация перегрузок и защита от сбоев всех пределов — это гарантия безопасности использования устройства. При попытке измерения недопустимых показаний, срабатывает оповещение о перегрузке. В этой модели присутствует удобный индикатор заряда, и за ним не приходится постоянно следить.

Достоинства

• Компактность;
• Низкая цена;
• Хорошее качество сборки;
• Батареи хватает надолго;
• Простота применения.

Недостатки

• Затруднена смена батарейки;
• Нет светящегося индикатора включения;
• Нет звуковой прозвонки;
• Слабые щупы.

IEK Master MAS838L

Мультиметр от бренда IEK выделяется среди своих конкурентов сбалансированным показателем цена-качество. Модель обладает большим набором функций. Прибор с возможностью записи измерений и фиксацией температуры имеет корпус с двойной изоляцией, что снижает вероятность поражения человека током. Также тестер оснащен предохранителем 0,5А/250 В, который защищает устройство от перегрузок и выхода из строя. С его помощью можно проводить, в частности, диагностику катушки зажигания.

Достоинства

• Наличие защитного чехла;
• Подсветка экрана;
• Укомплектован термопарой;
• Функционал;
• Надежность.

Недостатки

Не обнаружено.

Представленная модель мультиметра – твердый «середнячок» нашего рейтинга. Хоть она показывает точные данные, чаще всего ее выбирают непрофессионалы.

Заблуждения и ошибки по обнаружению электропроводки в стене

Выше описано, как найти провод в стене с помощью приборов и подручных средств. Но есть якобы «народные методы» обнаружения спрятанной проводки, которые совсем не помогут и займут лишнее время:

Использование компаса. Существует теория, что применяя компас можно найти кабель. Но это миф, так как создать нужную магнитную индукцию в домашних условиях для реагирования компаса невозможно.

Обычным магнитным компасом иногда пытаются искать проводку Источник survival-mastery.com

• Применение магнита как искателя скрытой проводки. Существует гипотеза о привязанном на верёвке магните и его действии: если водить вдоль стены, то он будет отклоняться в том месте, где проходят электропровода. И следуя за колебаниями, отметить предполагаемые места залегания проводов. Но и этот метод не принесёт никакой пользы.
• Поиск скрытой проводки с использованием смартфона. Очень сомнительный метод, основанный на установленном специальном приложении, которое якобы сможет найти кабель. Смартфоны имеют встроенный магнитный датчик и, используя приложение, телефон превращается в металлоискатель. Но такое устройство будет давать реакцию на все, что содержит металлические части в стене.

Лучшие детекторы проводки среднего класса

Bosch GMS 120 Professional

Хороший универсальный детектор, который способен «видеть» проводку под напряжением на глубине до 50 мм, сталь — до 120. При поиске обесточенной проводки придется рассчитывать на «цветной» режим с максимальной глубиной обнаружения 80 мм. Поиск дерева возможен на глубине до 38 мм. Индикация у прибора двойная — жидкокристаллический дисплей и меняющий цвет ободок «глазка», через который можно карандашом или тонким маркером сразу отметить найденное место. Правда, стоит отметить особенность прибора, на которую не всегда обращают внимания (инструкции-то принято читать, когда что-то сломается, как известно): длительность автокалибровки у прибора после включения составляет не менее 8 секунд, и все это время он должен быть гарантированно отдален от металла, иначе начнет показывать если не «погоду на Марсе», то «среднюю температуру по больнице» — точно. Также не стоит забывать и о ручной калибровке, выполняя условия, указанные в той же инструкции.

Любопытная особенность GMS 120 — отдельный режим «гипсокартон», в котором, кстати, прибор может находить и пластиковые трубы с водой. Остальной набор режимов традиционен — «металл», «неметалл», «провод под током».

Увы, несмотря на принадлежность к «синей» профессиональной серии, прибор не отнести к по-настоящему профессиональным — это не тот случай, когда у «Боша» получилось все, как задумано. Прибор все-таки недостаточно «дальнобоен», да и элементарно капризен к рабочим условиям.

• Неплохая чувствительность к металлу
• Удобство разметки

Недостатки

• Нет индикации глубины
• Чувствительность к условиям работы и необходимость в регулярной калибровке для поддержания точности

• Неплохой режим поиска металла
• Достаточно удобный корпус

Недостатки

• Высоковата чувствительность к помехам в режиме поиска проводки
• Бессмысленная пробка в отверстии датчика

• Поиск проводки под напряжением, металла, дерева
• Справка под рукой
• Питание от батареек ААА, а не от «Кроны»

Недостатки

• Рабочие характеристики слабоваты для этой цены
• Невозможность поиска многожильной проводки без напряжения в режиме «Металл» (прямо указано в инструкции)

Недостатки

• Низкое качество дисплея
• Отсутствие внятного приспособления для разметки

Какой детектор скрытой проводки лучше купить

Особое внимание следует уделить глубине поиска прибором скрытых проводок. Для рядового квартирного ремонта большие показатели не нужны, а вот для качественных профессиональных работ лучше выбрать сигнализатор с максимальным уровнем чувствительности

Некоторые тестеры видят только провода под напряжением, в то время как другие могут различать не только проводку, но и арматуру, крепежные элементы, деревянные и металлические конструкции.

В завершение рейтинга можно сделать следующие выводы:

• Самой бюджетной, но в то же время качественной моделью является детектор MS8902B Mastech.
• Одним из наиболее компактных и удобных в использовании считается сигнализатор Duwi 26032 5.
• Качественно находит провода на значительной глубине сигнализатор DSL-8220S.
• Широким спектром обнаружения и возможностью определения не только проводки, но и месторасположения деревянных и металлических конструкций обладает детектор Зубр.
• Если основная цель – поиск металлических предметов и крепежных элементов, то с этой задачей качественно справится мультисканер TS79.
• Точно определить местонахождение любого провода под напряжением сумеет прибор Е121 Дятел.
• Для профессиональных работ любой сложности подойдёт сигнализатор Bosch GMS 120 Professional.

Решая, какой же в итоге детектор скрытой проводки купить, в первую очередь следует определиться с бюджетом, а уже потом подбирать подходящую по характеристикам модель в нужном ценовом сегменте.

С хорошим дискриминатором

Garrett ACE 350 Euro

Плюсы

• надежность конструкции
• поиск на большой глубине
• понятное управление
• в комплекте рюкзак для транспортировки

Минусы

черный металл ищет быстрее цветного

От 23950 ₽

Недорогой прибор с хорошей дискриминацией металлов имеет 5 запрограммированных режимов поиска, пин-поинт, автоматическую балансировку по грунту, а также 3-х тональную звуковую индикацию. В комплекте рюкзак, защитный чехол на блок управления, наушники.

Minelab X-Terra 505 DD

Плюсы

• легкий
• удобный
• простая настройка
• три частоты
• катушка DD

Минусы

катушка не водонепроницаемая

От 26499 ₽

Качественный и чувствительный аппарат устроит не только новичка, но и опытного любителя, так как подходит для цветных металлов и поиска старинных монет. В устройстве использован метод обнаружения VFLEX. Индукционная катушка типа DD имеет диаметр 10,5 дюйма. Встроенный дискриминатор точно определяет металл, из которого выполнено изделие.

Активные детекторы

Данные приборы более совершенны, чем уже рассмотренные. Стоят они подороже, но обладают дополнительными возможностями и помогают находить не только проводку.

Металлодетектор

Металлодетектор действует иначе, чем вышеописанные сканеры.

В сущности, это тот прибор, который раньше называли миноискателем. Теперь он называется металлоискатель. Он находит металл

Неважно, находится этот металл под напряжением или нет. Приборы такого вида довольно чувствительны, кроме того, их чувствительность можно регулировать и добиваться тонкой настройки под условия поиска

Принцип работы металлодетектора состоит в следующем. В катушку с проводом, которая является датчиком, подается переменный ток повышенной частоты от одного генератора. В приборе есть еще один генератор, работающий на той же самой частоте, причем эта частота жестко стабилизируется. Сигналы от катушки и образцового генератора поступают на смеситель, который выделяет разность этих частот.

Когда к катушке датчика приближается металлический предмет, частота первого генератора слегка меняются. Но из-за того, что это частота довольно приличная, даже небольшое ее изменение создает на смесителе сигнал вполне обнаруживаемой частоты. Дальше он усиливается и выдается на индикатор.

Чувствительность прибора оказывается очень высокой, по сравнению с тем, что мы рассматривали выше. Но и стоимость его тоже в несколько раз выше. Преимущество металлодетектора состоит в том, что он позволяет обнаруживать металлические трубы, в которых проложена проводка. Проводку он тоже обнаруживает, независимо от того, под напряжением она или нет. Разумеется, он обнаруживает арматуру, заложенную в бетон и прочие металлические вещи, находящиеся в стенах.

Искатели для неметаллов

Кроме магнитного поля, активные детекторы могут использовать электрическое поле.

Они оказываются чувствительными не только к металлу, но и к диэлектрикам, например, к дереву. Такой датчик представляет собой “открытый” конденсатор, чувствительный к изменениям электрического поля рядом с его обкладками. Он тоже питается переменным током и так же использует метод биений (разности близких частот), как и прибор с катушкой.

И наконец, несколько слов об ультразвуковом и радарном датчике. Это тоже активные приборы. Первый из них излучает ультразвук, в точности как эхолот или сонар для подводных лодок. Отраженный ультразвук, после усиления, анализируется микропроцессором и пользователь может узнать довольно много о том, что и как расположено внутри исследуемого материала.

Металлические предметы, дерево, пластик, различные неоднородности, все это будет точно обнаружено. Для точного и глубокого поиска металлов и проводов используют самый настоящий радиолокатор, только ручной. Это наиболее дорогой искатель, он используется строителями-профессионалами в трудных и ответственных случаях.

Так на каком же детекторе остановить выбор?

Первым делом нужно заранее определиться с глубиной залегания, глубиной поиска. Потому что, для бытового, нерегулярного применения характеристики, как у профессионального инструмента, не нужны. В случае, если требуется регулярное применение, в промышленных масштабах, тогда лучше остановить свой выбор на более качественном, надежном и дорогом оборудовании, в этом случае, нужен прибор с максимальным уровнем чувствительности. Некоторые модели определяют только провода под напряжением, а некоторые способны идентифицировать и арматуру, элементы крепежа, деревянные и металлоконструкции.

Подводя итоги, можно сказать, что:

— наиболее качественная и надежная из бюджетных версий — MS8902B Mastech;

— самый компактный, удобный и эргономичный – Duwi;

— для определения нахождения проводов на максимальной глубине, лучше всего подойдет DSL-8220S;

— наиболее универсальным прибором, позволяющим определять весь возможный перечень проводов и металлоконструкций является детектор Condtrol Scan;

— любые профессиональные задачи сможет выполнить прибор Bosch.

Цены

Видео: Рейтинг Топ-7 лучших детекторов скрытой проводки:



Сравниваем лучшие приборы!

Детекторы отличаются принципом реализации сканера. Основные их разновидности:

• Электростатические. Надёжные и простые в применении устройства. Работают благодаря электростатической технологии, что увеличивает радиус обнаружения металла. Важный недостаток прибора – он не реагирует на проводку без напряжения.
• Электромагнитные. Отличаются хорошей точностью определения проводки, погрешности их работы минимальны. Это достаточно надёжные устройства, которые служат долгие годы без ремонта и не требуют особого обслуживания. Могут точно находить кабель в стенах только при напряжении минимум 1 кВт. Сети с небольшими нагрузками или обесточенные провода не поддаются определению.
• Металлодетекторные. Приборы не ориентируются на электричество вовсе, они просто ищут любой металл, погруженный в бетон. Такой принцип действия приводит к сложности распознания проводки и арматуры, но обнаруживает обесточенные кабели.
• Комбинированные. Самые точные устройства, но и стоят больше остальных. Прибор использует параллельно несколько методов поиска материала. Комбинированные детекторы легко находят нержавеющие трубы, проводку, сталь и прочий металл. Отлично работают даже с глубоко утопленными металлическими изделиями.

Смотрите характеристики номинантов на звание лучшего детектора.

Модель	Глубина обнаружения, см	Материалы	Автономность (часов)
	Чёрный металл	Кабель	Дерево
ADA instruments Wall Scanner 50	5	5	–	Чёрный, цветной металл	8
Resanta DM-2 61/10/521	10	5	2	Чёрный, цветной металл, дерево	6
ADA instruments Wall Scanner 80	8	5	2	Чёрный, цветной металл	6
DEFORT DMM-20D	3,8	5	1,9	Чёрный, цветной металл, дерево	5-7
Bosch GMS 120 Professional	12	5	3,8	Чёрный, цветной металл, дерево	7
Zubr Professional DX-750 45260	10	5	2	Чёрный, цветной металл, дерево	5,5
Elitech D 100	10	5	2	Чёрный, цветной металл, дерево	6
Bosch D-tect 150 SV Professional	15	6	4	Чёрный, цветной металл, дерево	5-7
Wall CONDTROL	5	5	2	Чёрный, цветной металл, дерево	50
CEM LA-1012	250	40	–	Проводники	5

Детекторы эконом-класса

В этой группе подобраны лучшие детекторы скрытой проводки из низшего ценового сегмента. Цены на такие приборы начинаются с шестисот рублей и не превышают четырёх тысяч.

Bosch Truvo, 2 900 – 3 500 руб

Недорогой, но надёжный Bosch TruvoИсточник ali-buy.com

Прибор, предназначенный для определения электропроводки в домашних условиях. Оповещение об обнаружении осуществляется изменением светящегося зелёного диода на красный. Кроме того, наличие напряжения на проводе отражается миганием лампочки, равномерное свечение значит, что в стене провод или иной металлический предмет.

«Начинка» прибора подразумевает поиск источника электричества напряжением 110-240V и частотой 50/60Гц. Кабель с постоянным током он найдёт, но показывать её будет как обычную «железяку».

Технические характеристики Bosch TruvoИсточник kazan.vseinstrumenti.ru

ADA instruments Wall Scanner 80, 3 490 – 3 700 руб

Детектор для поиска электропроводки ADA instruments Wall Scanner 80Источник static.1k.by

Выглядит солиднее чем Bosch Truvo, имеет цифровой дисплей, обнаруживает не только цветные и черные металлы, но и дерево. Прорезиненный корпус, обеспечивающий относительную безопасность в результате случайного падения. Глубина поиска аналогична ранее описываемой модели:

• Медь и алюминий – 60 мм.
• Черный металл – 80 мм.
• Дерево «ищет» на глубине всего 20 мм, что достаточно для обнаружения скрытой под ГКЛ или стеновыми панелями обрешетки.

Работает прибор на батарейке «Крона», что гарантирует не более 5-6 ч. непрерывной работы. Для домашнего использования достаточно, а для профессионального применения понадобится иметь запасной источник питания.

Технические характеристики ADA instruments Wall Scanner 80Источник kazan.vseinstrumenti.ru

ЗУБР Профессионал DX-750, 3 400 – 3 700 руб

Детектор универсальный ЗУБР Профессионал DX-750Источник cstor.nn2.ru

По внешнему виду и описанию технических характеристик прибора, его можно назвать братом-близнецом модели ADA instruments Wall Scanner 80. Единственное отличие заключается в синем цвете корпуса и других глубинных параметрах. По описанию производителя, «Зубр» «достаёт» черный металл на глубине 100 мм, а цветной – 80 мм. В сравнении с вышеупомянутым собратом, значения превосходят на 20 мм для каждого пункта.

Также отличаются они и ценой. Средняя цена на гонконгский ADA на 100 руб дороже китайской модели, которая собирается в России.

Технические характеристики ЗУБР Профессионал DX-750Источник kazan.vseinstrumenti.ru

Resanta DM-2 61/10/521, 2 990 – 3 200 руб

Детектор металла Resanta DM-2 61/10/521Источник resantashop.ru

Эргономичный недорогой аппарат для обнаружения черных металлов, алюминия, меди и дерева. Выполнен в удобном эргономичном корпусе с прорезиненными краями. Индикация высвечивается на 1,8-дюймовом дисплее с синей подсветкой. Различает провода под напряжением и без него. По глубинным параметрам уступает моделям, которые расположились выше в рейтинге.

Имеет цветовую и звуковую индикацию обнаружения металлов. Интерфейс интуитивно понятен и прост. Глубинные показатели не так велики, как у ранних моделей, но для домашнего использования достаточны:

• Черные металлы – 100 мм.
• Цветные металлы – 80 мм.
• Медный кабель под напряжением (220V) – 50 мм.
• Древесина – 20 мм.

Технические характеристики Resanta DM-2 61/10/521Источник kazan.vseinstrumenti.ru

Интерскол ЭД-0,2, 600 – 900 руб

Один из самых дешевых детекторов для электропроводки Интерскол ЭД-0,2Источник interskol.ru

Представитель самых простых и недорогих версий детекторов. Подойдёт для домашнего применения и поиска электропроводки с точностью 2-3 см. Индикация осуществляется звуковым сигналом, который дублируется мерцающими светодиодными индикаторами. Работает на батарейке типа «Крона». Удобен в работе, имеет прорезиненные вставки на рукоятке, самонастраивающийся. Справляется с поиском металла на глубине до 20 мм.

Технические характеристики Интерскол ЭД-0,2Источник kazan.vseinstrumenti.ru

Советы по использованию детекторов скрытой проводки

Каким сканером кабеля пользуетесь Вы?

ЭлектростатическимЭлектромагнитным

Здесь несколько полезных советов:

Самый первый совет – перед использованием детектора убедитесь, что батарейка в нем свежая

Если это не так, то точность обнаружения будет крайне низкой и вы можете угодить сверлом прямо в кабель под напряжением или водопроводную трубу.
Если вы пользуетесь генератором для подачи питания в проверяемый кабель, обязательно убедитесь, что он отключен от электросети и на нем нет напряжения! Несоблюдение этого совета может привести к поражению током.
При обнаружении отклика от прибора (неважно, звуковой или световой индикатор он использует) не торопитесь с выводами. Особенно, если это прибор активного типа, металлодетектор

Обстоятельно исследуйте трассу, зарисуйте ее расположение на бумаге или отметьте карандашом на стене. Только после анализа всех данных решайте, где может быть труба или арматура, а где проводка. Также учитывайте входы коммуникаций в известном месте, чтобы отслеживать их трассу дальше.
Имейте в виду, что детектор проводки простого типа (пассивный) в режиме питания от электросети покажет расположение только фазного провода. Нейтраль или защитную землю он не обнаружит, если они идут отдельно от фазных проводов.

Какие бывают приборы поиска скрытых объектов

Все современные устройства, предназначенные в помощь при осуществлении строительных работ можно разделить на три типа:

1. детекторы скрытых проводок;
2. трассопоисковые приборы;
3. идентификаторы электромагнитных полей.

Модели поисковых приборов различают по нескольким параметрам.

Индикация

При выявлении проводов и конструкций оповещения производятся различными способами.

Световая индикация

Система функционирует на светодиодах. Для материалов разных составов срабатывают определённые цветовые индикаторы.

Звуковое оповещение

Период продолжительности звукового сигнала и определённая тональность сообщает о характеристиках внутреннего объекта.

Жидкокристаллический дисплей даёт максимально полную информацию о внутренней конструкции.
Отдельные модели обладают всеми типами индикации, такие приборы дорогостоящие.

Советы по использованию

Расскажем немного об инструкции по пользованию данными приборами.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое дифавтомат, для чего применяют, как подключить

Здесь следует учитывать, что каждый вид прибора имеет разные условия использования.

Так, электростатический детектор может обнаруживать только проводку под напряжением, поэтому вначале нужно проверить имеется ли оно в сети.

Затем нужно проверить сигнализацию этого прибора. Для этого нужно поднести его к не скрытому проводу.

Самые простейшие приборы обычно оснащены только звуковой сигнализацией с меняющейся тональностью. При максимальном приближении к проводу нужно запомнить тон звука, после чего можно приступать к поиску скрытой проводки.

Сразу с собой лучше взять карандаш или ручку, чтобы сделать пометки пролегания провода.

С электромагнитным детектором работать несколько проще. Какие-либо проверки самого прибора не нужны, а вот подготовительные работы понадобятся.

Сводятся они к подключению к сети потребителя мощностью от 1 кВт.

Самыми легкими в использовании являются комбинированные приборы.

Обычно у них на панели детектора расположены клавиши управления прибором, позволяющим выбрать материал, который будет искаться в стене, то есть достаточно, нажать требуемую клавишу, и прибор будет реагировать на выбранный материал.

К примеру, тот же Bosh GMS 120 Prof на передней панели имеет клавиши выбора материала – дерево, металл, проводка под напряжением.

При этом на его дисплее будет выводиться более подробная информация при обнаружении чего-либо в стене.

И еще, перед началом работ по исследованию стены, все же нужно проверить заряд батареи, от которой питается прибор. Чем больше батарея будет разряжена, тем хуже будет определять прибор.

Поиск радиоприемником

Если вы еще не выбросили свой старый радиоприемник, а храните его, как раритет, тогда сможете с помощью него найти спрятанную в стене проводку. Для этого потребуется настроить его на частоту 100 кГц. Также нужно, чтобы в сети было напряжение. Затем вытяните антенну на максимум и прислоните ее к стене (можно и без антенны). Медленно ведите антенной вдоль стены (не прикасаясь, чтобы не создавать трение) — чем ближе вы будете к проводке, тем сильнее будете слышать характерное потрескивание. Старайтесь сохранять тишину, чтобы четко слышать изменение тональности.

Радиоприемник позволяет отыскать провод с точностью до 10 см — это конечно большая погрешность, но если вам просто нужно понять, куда забивать гвоздь для картины, то этот метод подойдет. Для «вскрытия» стены не рекомендуем использовать данный метод.

Лучшие бюджетные детекторы проводки

Bosch Truvo

Этот приборчик «домашнего» класса предельно прост: вся индикация у него — это «светофор» индикаторной лампы, которая меняет свечение с зеленого на желтый при приближении к металлу и на красный — когда в этом месте сверлить точно нельзя. Причем постоянное горение красного сигнала означает просто металл, а моргающий красный — проводку под напряжением. Использовать Truvo также просто — включить и все. Калибровка происходит автоматически. На корпусе предусмотрены маркировочные уголки, которые позволят быстро отметить опасные места

Обратите внимание, что рассчитан прибор на поиск именно проводки бытовой сети переменного тока 110-240 В с частотой 50/60 Гц, и, к примеру, шину постоянного тока он будет «видеть» как обычный металл с меньшей точностью. Глубина обнаружения скрытой проводки здесь традиционная для этого класса — 50 мм, стальную арматуру Truvo может почувствовать на глубине до 70 мм, «цветнину» — на 60

Для домашних нужд вполне достаточно.

Источник питания — три батарейки ААА. Честно говоря, гораздо уместнее был бы встроенный аккумулятор — прибор все равно вряд ли будет работать из смены в смену в отрыве от розетки, а подзарядиться от USB в наше время можно везде, вплоть даже до автобусных остановок.

• Максимальная простота использования
• Неплохая чувствительность
• Несмотря на автокалибровку, сохранена и ручная

Нет точной индикации глубины залегания

ADA instruments Wall Scanner 80

Внешне и по характеристикам интересный детектор труб и проводки, но на практике спорный. Конечно, «картинку» ADA Instruments обеспечили хорошую — противоударный корпус с цифровым дисплеем, возможность поиска не только проводки и металла, но и дерева. По заявленным характеристикам глубины поиска прибор идентичен «Бошу», а дерево «видит» на глубине до 20 мм. Однако, если его взять в руки и начать пользоваться, ощущение несколько портится. Причем с момента установки батарейки — здесь использована «Крона», с ее-то мизерной емкостью. Даже хорошего качества батарейка проживет не больше шести часов работы, и то при идеальных условиях. Переключив детектор в режим поиска проводки, можно обнаружить, что точность у него при поиске проводки под напряжением не лучшая, бывает, что в режиме «металл» провод локализуется даже точнее. Плюсы цифровой индикации глубины при этом однозначно нивелируются. Ну, а когда Вы захотите пометить место найденного «сюрприза», то поймете, что уголков или отверстия для маркировки производитель не предусмотрел.

Вот такой парадокс — хотя в сравнении с ADA «Бош» выглядит простеньким «показометром», на практике он оказывается и удобнее, и точнее. Поэтому порядок мест в рейтинге лучших детекторов проводки выстраивается ожидаемо.

• «Деревянный» режим
• Хорошая точность при поиске металла

• Использование «Кроны» в качестве источника питания
• Не лучшая точность режима «проводка»

ЗУБР Профессионал DX-750

Это точная копия ADA Instruments, только голубой! В хорошем, естественно, смысле. Однако здесь в характеристиках указана возможность поиска «чернины» в стенах аж на глубине до 100 мм. К тому же он даже дешевле, пускай и немного. Но, тем не менее, баллы рейтинга мы выставим именно так, как Вы видите. Во-первых, говорим мы в первую очередь именно о детекторах проводки — а с поиском проводов у «Зубра» те же самые проблемы, что и у предыдущего участника. При этом детектирование цветных металлов у него хоть и лучше по бумаге (80 мм против 60), на практике разницы не видно. Но, если ADA Instruments — это хотя бы реально существующая и известная гонконгская фирма, товары которой продаются по всему миру, то «Зубр» — это, как обычно, якобы российский производитель, реальное происхождение товаров которого точнее, чем «где-то в Китае», не обозначить.
