Детектор (индикатор) скрытой проводки

Универсальный детектор проводки

Можно сделать универсальный индикатор скрытой проводки своими руками, при условии, что есть некоторые навыки в составлении радиосхем.

Искатель содержит два независимых блока: искателя скрытой проводки под напряжением и металлодетектора. Это позволяет обнаруживать электропроводку, когда она проложена в стальных рукавах или отсутствует напряжение в сети. Дополнительно детектор ищет и находит старую обесточенную проводку, арматуру, гвозди и другие металлические предметы.

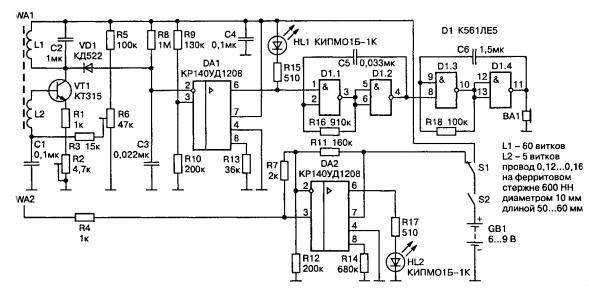

Основу детектора составляют два операционных усилителя КР140УД1208. Блок искателя скрытой проводки представляет собой практически то же, что и предыдущий прибор только без звукового оповещения.

Блок металлоискателя работает следующим образом.

На транзисторе КТ315 собран высокочастотный генератор, который с помощью переменного сопротивления R6 вводится в режим возбуждения. Выходной сигнал генератора выпрямляется диодом КД522 и переводит собранный на операционном усилителе КР140УД1208ОУ компаратор в состояние, когда генератор звуковых сигналов, собранный на цифровой микросхеме К561ЛЕ5 находится в режиме ожидания, а светодиод гаснет.

Вращением переменного сопротивления R6 изменяется режим работы транзистора КТ315 таким образом, чтобы он находился на пороге генерации. Контроль состояния осуществляется с помощью светового индикатора и генератора звукового сигнала. Они должны отключиться. Для обнаружения скрытой проводки нужно поднести прибор к стене, при сближении антенны (катушек индуктивности L1, L2) с металлом, магнитное поле меняется, происходит срыв генерации, компаратор запускается, светодиод загорается. Пьезоизлучатель начинает издавать звук с частотой 1 КГц.

Типы оборудования для поиска скрытой проводки

Приборы для определения скрытой электропроводки имеют специальное «торговое название» – «детекторы металла и скрытой проводки». Действие детектора основано на способности материалов влиять на электромагнитное поле, излучаемое прибором, и распознавании этих влияний.

По регистрируемым изменениям поля прибор распознает не только металлы (ферромагнитные или цветные), но и дерево, и даже полость внутри монолита. Точность поиска спрятанных под однородным материалом предметов (в том числе и проводки) зависит от качества электронной «начинки» прибора.

Самые простые (и соответственно меньше стоящие) электростатические детекторы способны обнаружить провода, глубоко спрятанные в стенах (до 6 см), но только если провод находится под напряжением.

Точность определения места залегания проводки достаточно высока (до 1 см от оси провода). Большой недостаток приборов в неспособности работать с сырыми и металлическими поверхностями (мокрые или покрытые металлом стены).

В квартире с сухими стенами прибор будет отлично определять местоположение проводов, но для работы в гараже или в подсобных (дворовых) постройках не подойдет.

Электромагнитные детекторы очень точно определяют место и глубину залегания провода независимо от влажности стен или металлических препятствий, но только если провод находится под напряжением и к нему подключен электроприбор мощностью более 1 кВт.

Металлодетекторы используются в поиске не только проводов, но и любых металлических предметов, скрытых внутри однородных сред. Точно откалиброванное оборудование может определить тип металла (черный или цветной), но не ответит на вопрос, провод ли это и находится ли он под напряжением.

Высокотехнологичный индикатор для поиска скрытой проводки может выявить инородные тела или изменения среды (пустоты или напряжения), которые также влияют на электромагнитное поле прибора, как и металлы, хотя и в меньшей степени.

Высокочувствительный детектор поможет найти внутри стены деревянный каркас или пластиковую трубу, определит размер предмета и глубину залегания.

Полезность «металлоискателя» очевидна, если ремонт проводится в полностью обесточенных помещениях: он поможет составить точную карту проводки, обнаружит все гвозди и арматуру, укажет на пустоты в кирпиче и бетоне.

Наиболее эффективен комбинированный прибор для поиска скрытой проводки, в котором объединены все три функции.

Сложение показателей металлоискателя и электростатического детектора укажет, что находящийся под слоем штукатурки предмет является именно проводом, а не куском арматуры.

А если стена влажная, и электростатика «не действует», выручит электромагнитный способ поиска.

Обзор нескольких моделей детекторов проводки и металла

Начнем обзор с недорогих моделей, которые часто оказываются наиболее практичными для непрофессионалов, желающих сделать ремонт в своем доме.

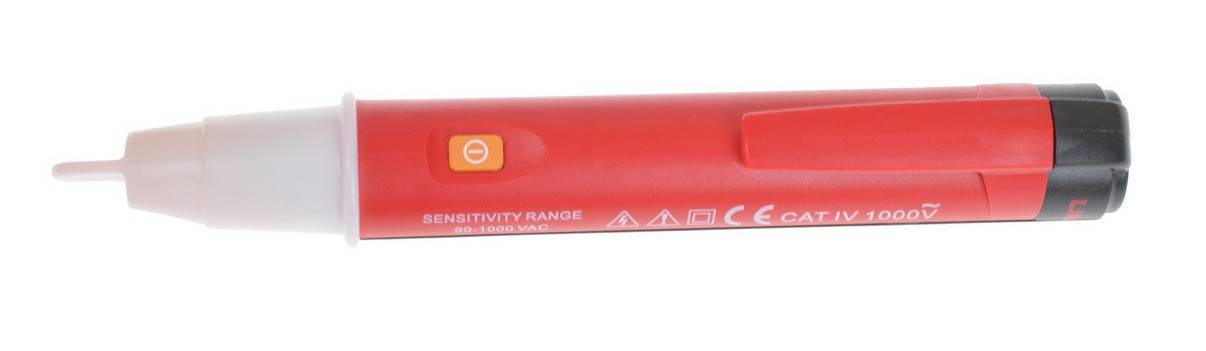

Детектор напряжения UNI-T UT-12A

Этот недорогой и компактный прибор пользуется хорошей репутацией. Цена до 500-600 руб. Несмотря на свою простоту надежно обнаруживает скрытую проводку под напряжением. Устройство снабжено звуковой сигнализацией, которую можно отключить и ориентироваться по светодиодному индикатору, который будет мигать при обнаружении напряжения. Если индикатор не мигает, а горит постоянно, то это не признак неисправности прибора, а признак того, что пора менять батарейку.

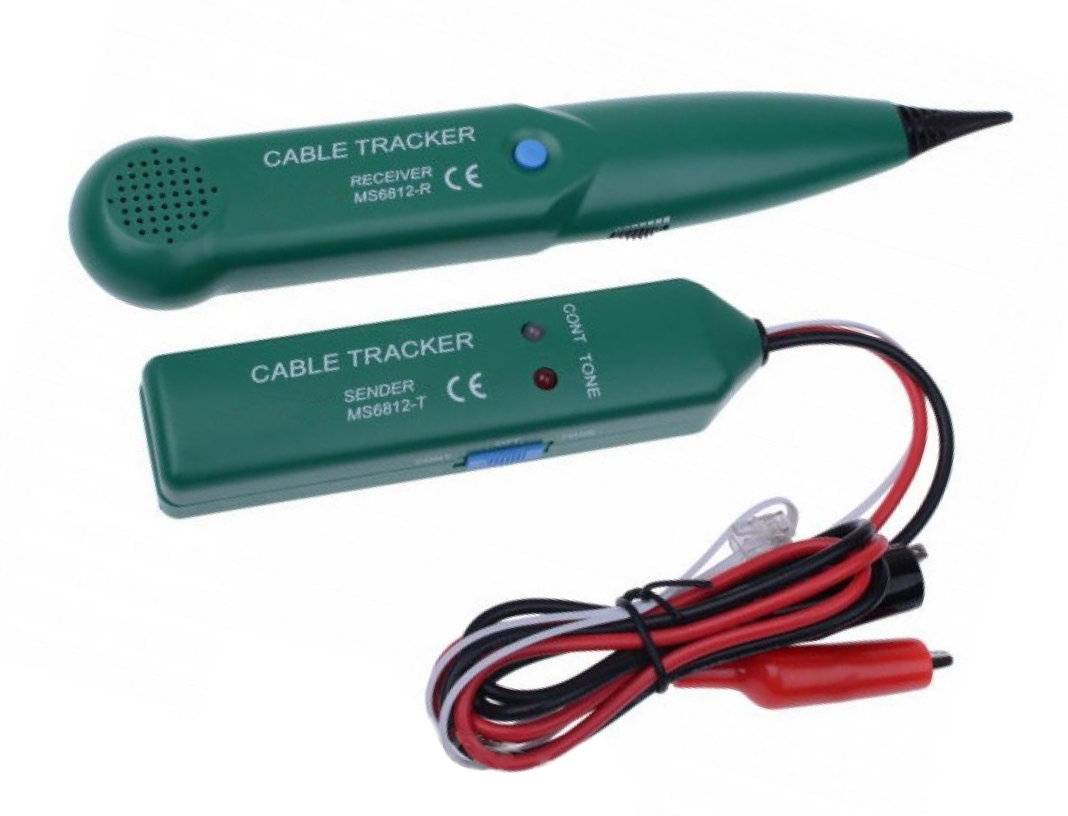

Трассоискатель Mastech MS6812

Тестер для кабелей и детектор проводки MS6812 может находить скрытую проводку под напряжением. В комплект входит генератор, который расширяет возможности сканера. Если вы читали статью с начала, то знаете, что он дает возможность искать проводку даже без напряжения. А кроме того, можно найти место скрытого замыкания. Или вызвонить отдельный проводник в пучке, что иногда бывает нужно и является не самой простой задачей.

Искатель проводки BSIDE FWT11

При помощи разъемов RJ45 и RJ11 можно подключать кабели ЛВС, Ethernet и производить их проверку. Есть также возможность подключаться к кабелям при помощи “крокодилов”. Для шумных условий работы предусмотрено гнездо для головных телефонов (наушников).

Генератор и приемник-щуп питаются от батареек типоразмера 6F22 9 В (“Крона”). Щуп имеет встроенный светодиодный фонарик, который выручает в слабо освещенных местах.

Характеристики:

Длина кабеля:300 м
Класс защиты:IP40
Функции:трассировка, топология, генератор сигнала
Размеры:235 х 145 х 51 мм
Вес:500 г

Сканер IdeenWelt (Германия)

Этот прибор можно отнести к комбинированным. В него входит катушка и емкостный датчик. Поэтому он может обнаруживать дерево и пластики. При поиске проводки такие функции вовсе не помешают, так как они иногда позволяют получить ответ на дополнительные вопросы. К несомненным достоинствам устройства можно отнести простоту обращения с ним.

В устройстве предусмотрена звуковая и световая индикация обнаруженных предметов.

Некоторые характеристики приводятся в таблице:

Обнаружение проводки:до 30 мм
Обнаружение металла:до 50 мм
Обнаружение дерева:до 38 мм

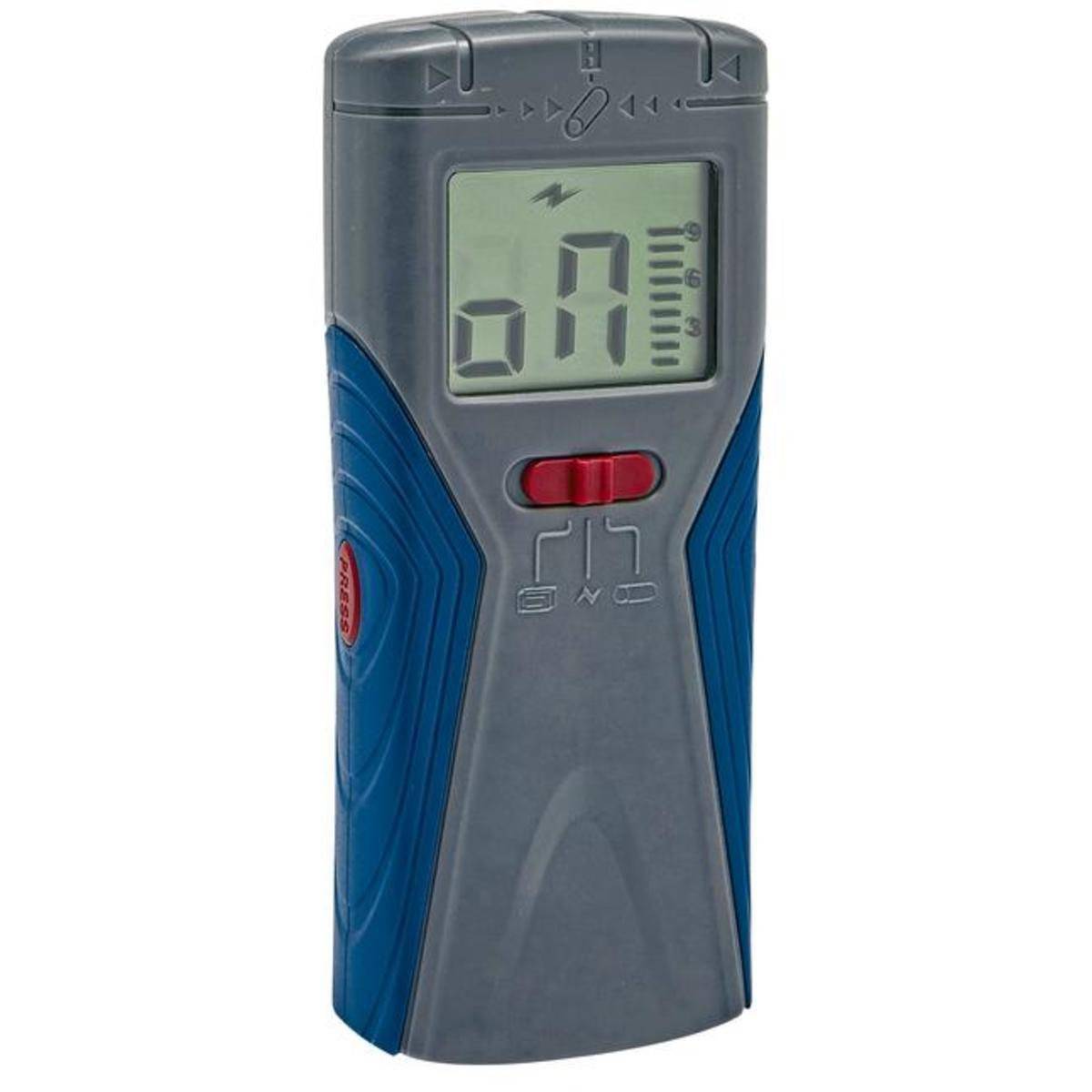

Детектор металла Einhell TC-MD 50

Устройство комбинированного типа, использует магнитное и электрическое поле для обнаружения предметов. С обратной стороны имеется прокладка для того, чтобы не царапать стены при поиске, также можно использовать мягкое покрытие. Детектор имеет визуальную и звуковую сигнализацию. Если прибор не используется, то он автоматически отключается через 1 минуту.

Характеристики:

Обнаружение металла (черный):50 мм
Обнаружение дерева:19 мм
Обнаружение металла (медь):38 мм
Обнаружение проводки:50 мм
Вес сканера:150 г
Вес в упаковке:340 г

Сканер проводки BOSCH PMD 7

Многофункциональный сканер для обнаружения металлов, дерева и скрытой проводки. Все металлы обнаруживаются до глубины 70 мм, а проводка под напряжением – до 50 мм. Детектор имеет трехцветную индикацию (желтый, зеленый, красный цвета).

Калибровка в приборе автоматическая, обнаружение происходит в реальном времени. Питание производится от элемента 1.5 В. Вес всего 150 г. Производитель (Германия) дает гарантию на полтора года.

Детектор проводки Bosch GMS 120 M

Это прибор профессионального класса. Он позволяет определять проводку (под напряжением) на глубине до 50 мм. Дерево обнаруживается на глубину до 38 мм, черные металлы до 120 мм и медь – до 80 мм.

В приборе предусмотрена автоматическая калибровка. Имеется функция обнаружения центра. Кроме того, кольцо в середине предназначено для указания точного положения цели и нанесения отметки маркером на стену. Переключатель позволяет выбрать один из трех режимов работы: дерево, металл, проводка.

Дисплей сканера имеет подсветку. Для питания устройства используется батарейка 9 В. Имеется функция автоматического отключения при неиспользовании свыше 5 минут.

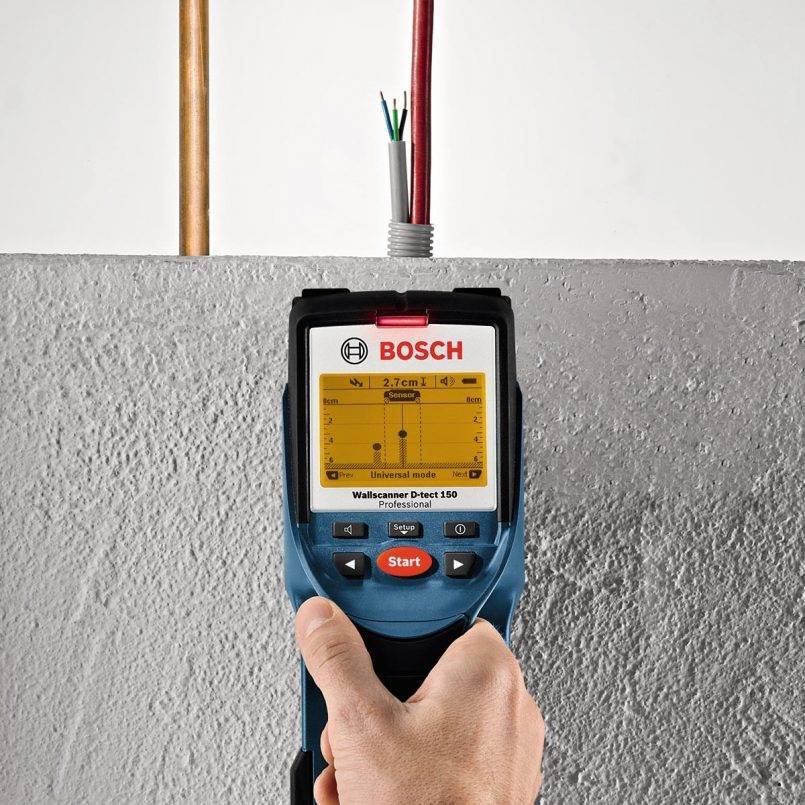

Сканер кабелей и металлических материалов BOSCH D-Tect 150 Professional

В конце обзора профессиональный прибор радарного типа. Он обнаруживает проводку на глубине 60 мм. Металлы (в том числе и стальная арматура) обнаруживаются на глубине 150 мм, трубы – 80 мм. Прибор весит около 700 г.

Главное достоинство прибора – высокая точность до 1 мм – обнаружения металла. Дисплей очень информативный. Калибровка этому радару не нужна, и он готов к измерениям сразу после включения.

Классификация детекторов

Как и любые предметы, приборы, созданные для обнаружения электропроводки, подразделяются на виды.

Классификация детекторов скрытой проводки по принципу действия:

  • Устройства, функционирующие на базе электростатических свойств, отвечают на колебания электрического поля;
  • Электромагнитные приборы реагируют на магнитные компоненты электротока.

И те и другие являются пригодными исключительно для проводов, которые расположены под напряжением в стене, не содержащей влаги.

Если стены, находящиеся рядом с проводами, увлажнены или содержат перегородки, выполненные из стали, то указанные выше приборы – бесполезны.

Одним из самых простых видов устройств, предназначенных для выявления проводки, является индикаторная отвертка на батарейках. Она способна одновременно сочетать в себе как обнаруживающий сигнализатор, так и цифровой дисплей.

При необходимости металлический детектор замечает электрическую проводку, не обладающую нагрузкой и напряжением, и вместе с тем отмечает каждое металлическое включение, какое только всплывет в пределах его функционирования.

Данный прибор необычайно эффективен в момент сверления, поскольку очень точно выявляет препятствия, которые необходимо избежать.

Комбинированное устройство, включающее в себя преимущества обеих разновидностей, дает возможность проверять и анализировать всевозможные параметры. К ним относятся:

  • глубина, на которой размещен объект;
  • вид перекрытия;
  • принадлежность металлического изделия к какой-либо группе.

Как отыскать электропроводку в квартире?

Чтобы найти электрическую проводку необязательно прибегать к приобретению специальных приспособлений. Для таких целей существует два способа поиска: визуальный, магнитный и радиоприемником.

Что представляет собой визуальная методика?

Подобный вариант поиска заключается в осмотре стен. Для этого требуется знать возможности прокладки электрокабелей. В многоквартирных домах панельного типа это не составит труда, так как здесь прокладка проводки к мощным потребителям совершалась строго в вертикальном положении, разумеется, если такие манипуляции проводились профессионально.

Как находит провод радиоприемник?

Такой способ может производится любым, даже самым простым радиоприемником. Все что требуется, это включить радио и слушать его, перемещая вдоль стен, если возникают потрескивания и шумы, значит найдена электрическая проводка. Она создает слышимые помехи.

Поиск скрытой проводки при помощи радиоприемника

Кроме того, радиоприемником легко обнаружить, обрыв проводника или возникшее короткое замыкание. Определить его можно по изменению шумов, которые передает радиоустройство.

Как использовать магнитный метод?

Эта методика доступна владельцам смартфонов. Нужно установить на него специальную программу, и благодаря магнитным элементам, обеспечение улавливает сигнал и передает его на монитор мобильного устройства.

Смартфон для поиска скрытой электропроводки

Как выбрать детектор

При покупке детектора скрытой электропроводки нужно вообразить круг задач, которые предстоит выполнять с его помощью. Для конкретной разовой работы нет смысла приобретать дорогое устройство, достаточно простейшего статического сканера или отвёртки — пробника на батарейках.

Характеристики и функции сканера

Первым делом нужно определиться с характеристиками, определяющими работоспособность сканера проводки в стенах. Это наиболее часто встречающееся заглубление кабелей, способность к нахождению каверн в перекрытиях и простое обнаружение металлических предметов. Важен также метод отображения информации и индикации.

Ну и о главном показателе, влияющем на обнаружение скрытых предметов, нельзя забывать. Это глубина возможного использования инструмента.

Самые элементарные детекторы металла и скрытой проводки качественно отображают информацию при залегании объекта поиска на глубине одного-двух сантиметров. Чаще всего этого мало, так как обычно углубление скрытого провода составляет пять-шесть сантиметров, но и более глубокие случаи редки. Поэтому ориентироваться нужно на эти цифры.

Отражение находки может быть как звуковым, так световым. Идеальный вариант — комбинация обоих типов индикации. Некоторые модели меняют громкость или тон звука в зависимости от расстояния до отыскиваемого объекта. Идеальным будет сканер с жидкокристаллическим экраном, выводящим все данные в графиках и условных значках, которые будут понятны без дополнительных пояснений. Соответственно и цена на такие аппараты выше.

Классификация по принципу действия

Все электросканеры делятся на несколько групп по принципу действия. Детекторы, основанные на электростатических свойствах, реагируют на электрическое поле, а электромагнитные — на магнитную составляющую электрического тока. Они эффективны исключительно для проводов, находящихся под напряжением в сухой стене. При повышенной влажности или для перегородок, изготовленных из металла, такие приборы бесполезны.

Простейшим детектором является обычная индикаторная отвёртка на батарейках, которая может иметь сигнализатор обнаружения и цифровой дисплей. Общий недостаток таких устройств — это низкая реакция на слаботочные источники напряжения и небольшая глубина сканирования.

Аппарат, сочетающий в себе достоинства обоих типов устройств, позволяет сканировать множество параметров: глубину, на которой замурован предмет, тип перекрытия, принадлежность металла к той или иной группе. Возможностей у комбинированного прибора много, но не все они используются в равной мере, а о некоторых из них хозяин может и не догадываться.

Рекомендации при покупке

В широком ассортименте сканеров можно запутаться. Поэтому лучше всего ориентироваться на советы экспертов, протестировавших не один десяток подобных устройств. Вот немного рекомендаций:

До совершения покупки нужно просмотреть несколько экземпляров сканеров и сравнить их возможности и набор дополнительных функций. Это поможет отсечь ненужные варианты.
Для профессионального производства работ нужен детектор с более глубоким уровнем обнаружения

В любом случае необходимо обратить внимание на звуковой сигнал. Он должен быть довольно громким и чётким

Особенно это касается промышленного применения и для помещений с повышенным уровнем шума.
Для дома достаточно недорогого прибора. Здесь его функций должно хватать для определения провода под напряжением, что предотвратит его повреждение и предупредит электротравматизм.
Ориентироваться лучше на продукцию известных производителей, так как она изготовлена с соблюдением всех норм и правил для такого оборудования.

Некоторые недостатки приборов

У сканера электропроводки любого типа есть недостатки. Мера их проявления зависит от стоимости прибора. Проблемы могут возникнуть следующие:

  • При определении объектов на глубине, приближённой к максимальной, возникают ошибки. Рядом находящиеся предметы могут слиться в один или не отобразиться совсем.
  • Наилучшему сканированию поддаются объекты, расположенные выше максимального значения на определённом расстоянии друг от друга.
  • При нахождении в зоне обнаружения двух предметов разных размеров, отражаться будет больший объект, и возможна погрешность в определении месторасположения. Прибор выдаст средний показатель.
  • Ошибок меньше у профессиональных приборов, но и стоят они гораздо дороже.

В любом случае, даже при верном определении места залегания проводки, все работы нужно производить на обесточенных магистралях.

Рекомендации по выбору детекторов скрытой проводки

Сначала рассмотрим основные и второстепенные функции данных приборов, так как их наличие или отсутствие существенно влияют на выбор необходимого устройства. К основным функциям индикаторов скрытой проводки можно отнести следующие возможности таких приборов:

  • поиск и определение местонахождения скрытой электрической проводки;
  • фиксация электромагнитного излучения электрических проводов и кабелей;
  • контроль целостности проводки и определение места разрыва;
  • определение полярности проводников в сетях с постоянным током.

Это не полный перечень, но самый основной, всех первостепенных опций детектора скрытой проводки, которыми он может быть наделен в зависимости от конструкции и технических характеристик. В современном комбинированном индикаторе закрытых кабелей и проводов часто реализуются следующие дополнительные функции:

  • выявление пустот, элементов из пластика и дерева, встроенных в стены;
  • обнаружение любых металлических изделий в строительной конструкции;
  • точное определение глубины укладки всех выявленных элементов.

Исходя из наличия тех или иных опции в детекторе скрытой проводки, необходимых для проведения строительно-ремонтных работ, следует выбирать подходящее устройство. При выборе необходимо действовать по следующей схеме.

  1. В первую очередь следует полностью определиться с теми задачами, которые вы будете решать в процессе работы. Исходя из этого и нужно выбирать индикатор скрытой проводки, обладающий всеми необходимыми функциями и свойствами. В том случае, если требуется просто найти, где расположен электрический провод, то достаточно будет купить недорогой прибор определенного вида. Для более серьезных исследований внутреннего состояния конструкций здания следует приобрести комбинированный индикатор или мультидетектор, которые позволяют искать не только электрические провода, но и другие скрытые элементы.
  2. На втором этапе следует проверить работоспособность выбранного искателя скрытой электропроводки. Для этого следует выполнить тестирование прибора на открытой не обесточенной проводке. Если результат получился положительный, то необходимо перейти к поиску скрытой проводки, трассировка которой известна. Простые приборы, не оснащенные дисплеем, должны иметь хорошую световую и звуковую сигнализацию наличия провода. Сложные мультидетекторы следует проверять на способность обнаружения пустот и инородных включений в конструкции здания. Только после всех этих манипуляций можно сделать вывод о пригодности прибора для выполнения определенных работ.
  3. В последнюю очередь необходимо проверить сопроводительную документацию, которая входит в комплект поставки прибора. Оригинальная продукция от известного производителя всегда имеет в комплекте полную инструкцию для пользователя. Следует сравнить заявленные технические характеристики детектора с полученными в результате тестирования. Для хорошего прибора они должны совпадать. В заключение, попросите у продавца показать сертификат качества изделия. На этом процедура выбора детектора скрытой проводки заканчивается. Если вы выполнили все этапы процедуры, то наверняка купленный прибор будет отличного качества!

Выбор промышленных образцов определителей месторасположения скрытой электропроводки не составит труда, если следовать элементарным правилам проверки прибора. Но для многих потребителей, приобретение детектора не является острой необходимостью, особенно когда он необходим для разовых работ. В этом случае лучше одолжить прибор у знакомого электрика, а если это невозможно то изготовить индикатор собственными руками. Но для этого вы должны обладать начальными знаниями в области радиотехники. Впрочем, иногда в этом и нет необходимости! Ниже мы рассмотрим три варианта изготовления детектора скрытой проводки для потребителей c минимальным уровнем познаний в сфере электронных устройств.

Где используется

Область применения детектора определяется комплектацией прибора и уровнем его чувствительности.

Если модель базовая, то ее можно применять для того, чтобы:

  • определить скрытую проводку;
  • обнаружить то место, где произошел обрыв электрического кабеля;
  • проверить, насколько правильно подключены фазы счетчиков электрического тока;
  • определить фазовый провод;
  • найти незаземленное оборудование;
  • проверить, насколько исправны вставки и предохранители;
  • определить те места, в которых находится в стене металлическая арматура.

Более профессиональную версию прибора можно применить в следующих областях:

  • распределить объекты на типы: неметаллы, немагнитные металлы, магнитные материалы, проводка под напряжением;
  • точно определить температурные показатели поверхности;
  • высчитать точность обнаружения скрытой проводки в процентах;
  • обнаружить деревянные элементы;
  • определять центр у различных металлических предметов.

При наличии функции, обязательно производится калибровка

Поиск скрытой проводки своими руками: обзор наиболее эффективных методов

Наиболее эффективным способом будет, разумеется, обращение в специализирующуюся фирму – она, применяя профессиональное оборудование и многолетний опыт, не только отыщет все провода, но также предоставит точную схему их пролегания. Но такие фирмы есть далеко не во всех городах, да и подобного рода услуги стоят достаточно дорого, поэтому рассмотрим, как можно самостоятельно найти электрокабель в стене.

Способ первый. Задайте максимальную нагрузку на проводку. Далее возьмите обычный компас и, ориентируясь по отклонениям стрелки, определите место, где идет электропровод.

Компас

Способ второй. Можете также смонтировать собственное устройство, состоящее из трех транзисторов – одного полевого и двух биполярных. Первый транзистор будет электроключом, пара других образует мультивибрационную установку. Такой самодельный прибор будет улавливать электромагнитные волны, исходящие от проводов. В случае выявления проводов на приборе загорится лампочка, а сам он начнет вибрировать.

Транзисторы

Способ третий. Другой вариант самодельного устройства можно сделать из полевого транзистора, аккумуляторов и головного ТА (телефона, то есть). Для поиска проводки нужно провести транзистором вдоль стены – если прибор издаст звук, значит, кабель найден.

Телефон головной ТА-56М 3200 Ом

Способ четвертый. Он уместен лишь при капитальном ремонте. Отметим, что он не всегда эффективен и больше подходит для комнат со «старой» отделкой.

Суть его заключается в следующем: необходимо удалить обои или любой другой отделочный материал со стен. Под ним, если повезет, обнаружится полоска, отличающаяся цветом от остальной стены, или представляющая собой неровность. Вероятно, именно там и пролегает электропроводка.

Способ пятый. Классический вариант, который использовался до появления искателей проводки. Радиоприемник нужно настроить на частоту 100 кГц и водить им по поверхности стены. В месте пролегания провода приемник будет издавать характерный шум, напоминающий помехи. Ввиду того что этот способ был популярен в среде профессиональных электриков, нет причин сомневаться в его эффективности.

Способ шестой. В данном случае электропроводка выявляется посредством обычного слухового аппарата, дающего возможность прекрасно прослушивать частоты до 50 Гц.

Слуховой аппарат

Способ седьмой. В качестве альтернативы радиоприемнику можно использовать микрофон, желательно катушечный электродинамический. Его нужно подключить к любому оборудованию, способному снимать и воспроизводить сигнал. Сама процедура поиска ничем не отличается от аналогичной с использованием приемника.

Микрофон катушечный

Способ седьмой. Можно также привязать к веревке небольшой магнит и водить им рядом со стеной. Характерно, что этот способ неэффективен в панельных домах и на потолках.

Способ восьмой. Не стоит расстраиваться, если ни один из способов не увенчался успехом. Всегда можно прибегнуть к надежной технологии поиска электропроводки, демонстрирующей стопроцентный результат. Речь сейчас идет о детекторах скрытой проводки.

Сегодня искатели проводки продаются во всех магазинах электротехники. Проводя таким прибором по стенам, можно запросто выявить не только место пролегания кабелей, но и определить силу напряжения в них.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

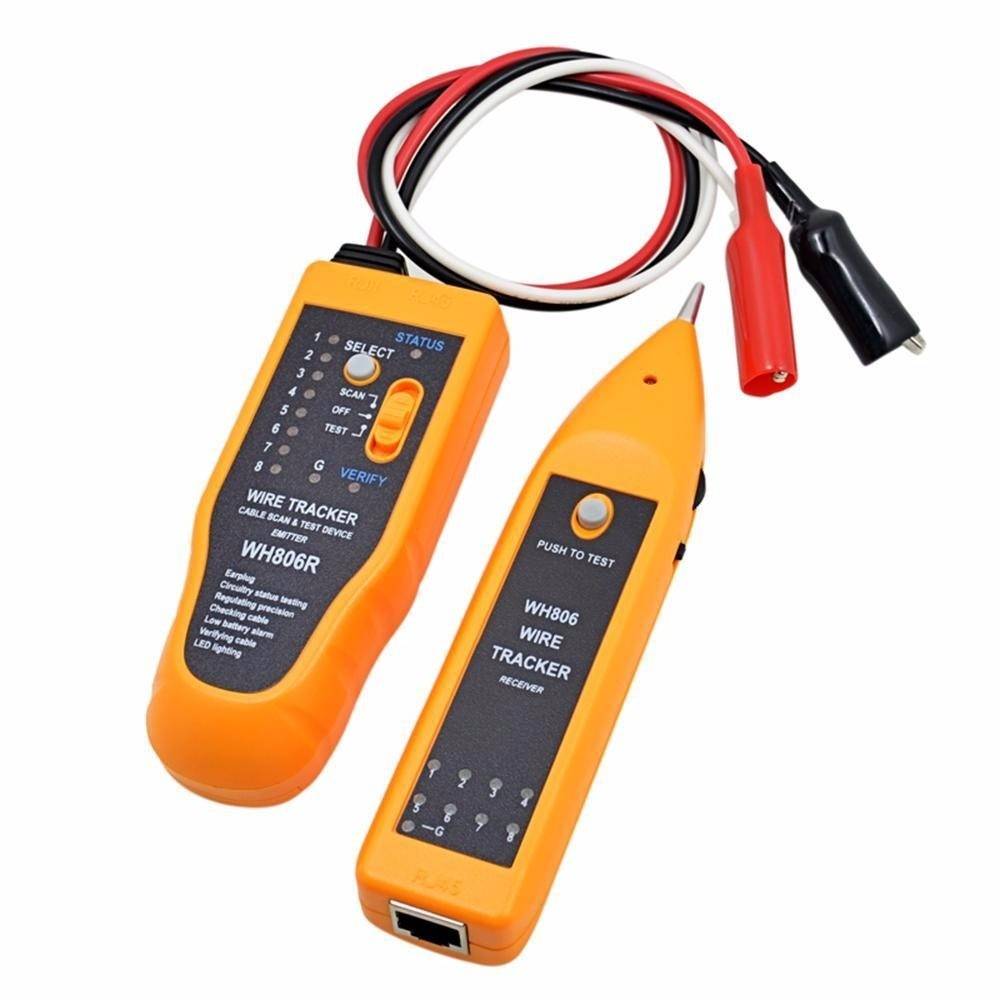

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

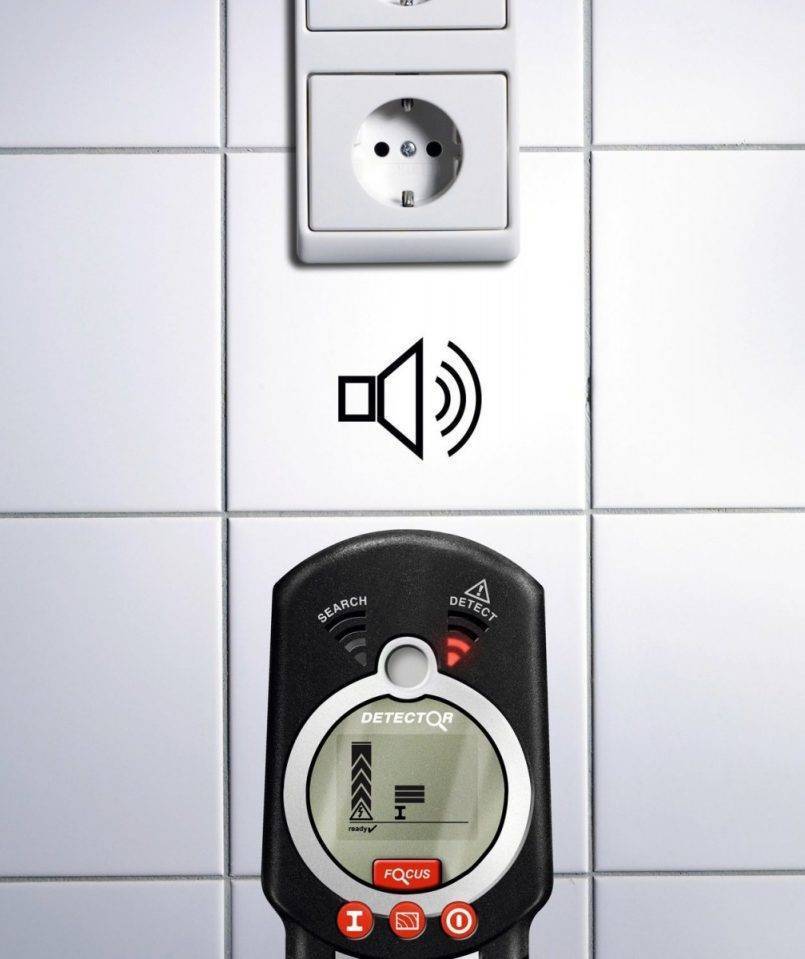

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

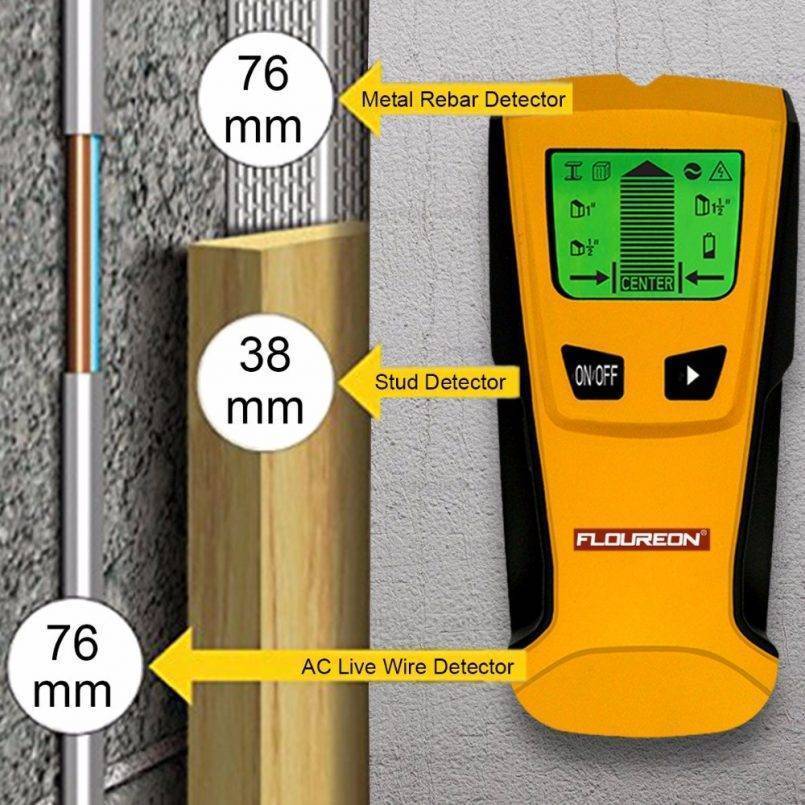

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.
