Терморегулятор на батареи отопления

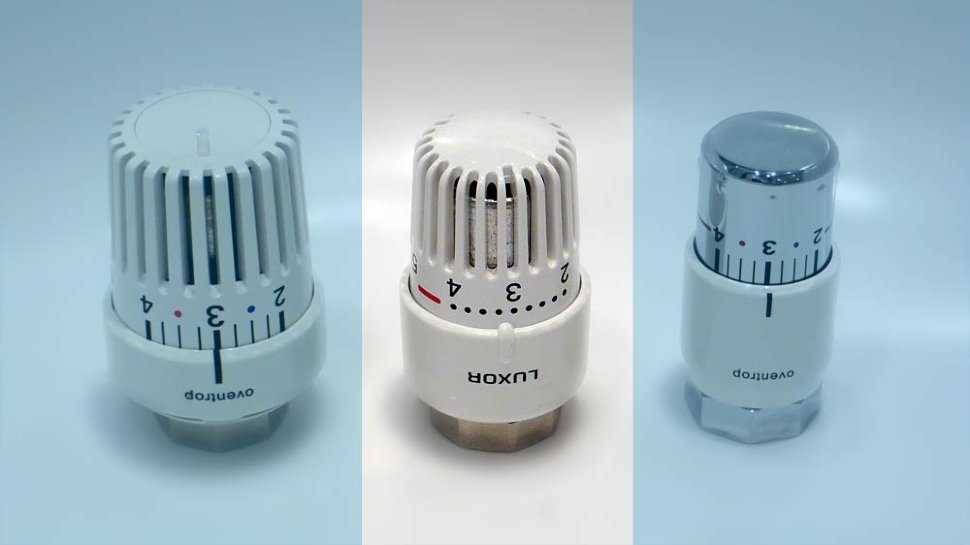

Термостатические головки

Термостатические элементы на терморегуляторы отопления бывают трех видов — ручные, механические и электронные. Они выполняют одни и те же функции, различаются разным уровнем комфорта и возможностями.

Ручные

Ручные термостатические регуляторы работают как обычный кран — поворачивая регулятор в ту или другую сторону, регулируется пропуск количества теплоносителя. Самые дешевые и надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства недорогие, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Сложное устройство, которое поддерживает заданную температуру автоматически. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен антифризом. Антифриз имеет большой коэффициент расширения — при нагревании он сильно увеличиваются в объеме.

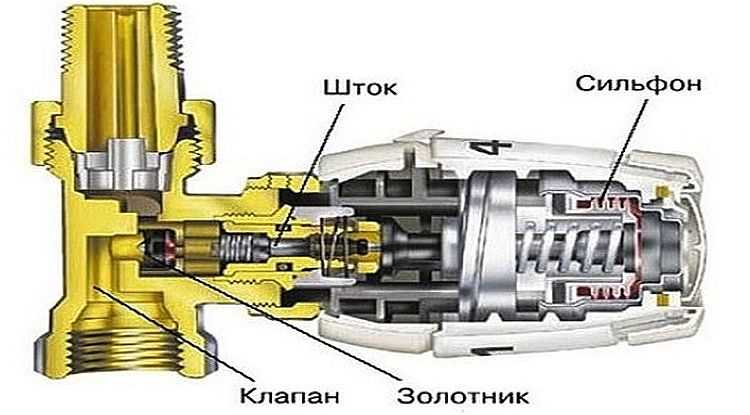

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока антифриз в сильфоне не нагрелся, шток поднят. При повышении температуры, цилиндр увеличивается в размерах (расширяется антифриз), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и антифриз в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, объем теплоносителя проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении поддерживается корректно, но вообще дельта зависит от того, насколько инертным является антифриз в сильфоне. Он заполняться может каким-то газом вместо антифриза. Газы быстрее реагируют на изменения температуры, чем антифриз, но технологически их производить сложнее.

Антифриз или газ в сильфоне — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка 0,5 °С, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механический термостатический регулятор должен по направлению в комнату. Так измеряется температура точнее. Из-за приличных размеров, такой способ установки возможен не всегда. Также можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с регулятором при помощи капиллярной трубки. Распологается он в любой точке, в который вам удобнее измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Принцип действия и устройство

Конструкция терморегулятора устанавливаемого в отопительных системах.

Конструкция терморегулятора довольно простая: клапан и термическая головка. В последнем элементе располагается цилиндр с гофрированной стенкой – сифоном, заполненным теплопроводником. Обычно это газ или вода. Шток соединяет сифон и клапан, задающий поток. Для функционирования этих элементов не требуется электричество, между ними устанавливается автоматическая связь.

Принцип работы термостата для радиаторов отопления предполагает, что газ или вода (любой теплоноситель) при колебаниях окружающей температуры изменяют свой объем.

Механический регулятор считается самым надежным и простым. При увеличении температуры сифон растягивается, что позволяет клапану закрыть доступ тепла к батарее. При понижении рабочая среда становится меньше, а сифон сжимается. Поднимается шток, позволяя клапану впустить тепло в батарею. На перепады температуры в таком случае влияют сквозняки, солнечный свет, дополнительные источники тепла, температура за окном.

Терморегулятор какой фирмы лучше выбрать

На мировом рынке представлено огромное количество производителей, их продукции из разных стран. Это существенно затрудняет выбор для потенциальных покупателей, поэтому начать обзор стоит с лидирующих компаний по разработке и выпуску качественных современных терморегуляторов. С учетом экспертных оценок были выявлены следующие достойные кандидаты:

• Devi – компания из Дании, основанная в 1942 году. Полное ее название Dansk El-Varme Industri. Сначала производство было направлено на выпуск нагревательных элементов для промышленности. С начала 60-х годов ассортимент начал расширяться. Сегодня компания входит в список лидеров мирового рынка в сфере электрического обогрева.
• Mondial Electronics Co – китайский производитель и поставщик продукции из разных сфер. Хорошо себя зарекомендовала бытовая электроника, бытовая техника для легкой промышленности. При хороших качественных характеристиках товары предлагают по низким ценам.
• RTCElectronics – компания из Южной Кореи, специализирующаяся на разработках электроприборов домашнего, промышленного предназначения. Тесно сотрудничая с российскими специалистами, продукция адаптирована под потребности отечественного рынка.
• Techem – крупнейший европейский производитель приборов и устройств для автоматизированного учета потребления газа, воды, электроэнергии, тепла. Главный офис находится в Швеции.
• Valtec – интернациональная торговая марка, принадлежащая группе российских и итальянских специалистов. Основная деятельность заключается в создании инженерной сантехники, адаптированной к российским системам водо-, теплоснабжения. Товары под этим именем находятся в пределах шаговой доступности для покупателей практически в любом регионе России.
• Квочка – украинская компания, ведущая деятельность в сфере пищевой промышленности. Для комфорта домашней птицы создается корм, отдельно разрабатываются терморегуляторы для обеспечения комфортных условий инкубаторов. Подобные устройства простые по функционалу, недорогие по расценкам.
• Terneo – торговая марка принадлежит компании DS Electronics, главный офис которой находится в Киеве. С 2003 года активно ведутся разработки и выпуск терморегуляторов, а позже реле напряжения. С учетом новых технологий, запросов покупателей, постоянно выпускаются усовершенствованные приборы. Продукция активно экспортируется в страны СНГ и ЕС.
• Ranco – итальянская компания, разрабатывающая высокотехнологичные компоненты для штампов и пресс-форм. Ассортимент предлагает термостаты, датчики реле. В Европе и штатах это имя считается синонимом надежности.
• Tetra – немецкая компания, основанная в 1940-х годах. Сегодня по праву считается пионером аквариумистики. Продукция представлена в виде кормов, аквариумов, специальных устройств для комфортного пребывания рыб (нагрев, освещение, фильтрация и др.).
• Xilong – китайская компания, выпускающая недорогое оборудование для аквариумов. Здесь можно найти все для содержания разных декоративных рыб, начиная от кормов, заканчивая специальными электронными приборами. Это профессиональный производитель с собственной запатентованной технологией производства.

Принцип работы терморегулятора для радиатора отопления

Состоит терморегулятор из термостатического клапана и термической головки.

Устройство терморегулятора

При повороте ручки механического устройства, начинает двигаться шток клапана. Проходной диаметр седла снижается, его значение соответствует комфортной температуре.

У термостата несложный принцип работы. При поступлении горячей воды в радиатор происходит нагрев рабочего вещества (газа или жидкости) в термостате. Расширяясь, вещество увеличивает размеры цилиндра (сильфона) и оказывает давление на поршень, который двигает конус. Конус опускается вниз и перекрывает доступ в радиатор потоку горячей воды. Температура окружающей среды понижается, жидкость (газ) в термоголовке остывает и сжимается, цилиндр уменьшается в размерах, за счёт пружины конус подымается и вновь открывает полный доступ течению теплоносителя.

Электронные терморегуляторы самые крупные по размерам, но зато и самые функциональные. В отличие от механических, на электронных термостатах располагается дисплей с кнопками (на фото). Обычно именно на таких терморегуляторах можно устанавливать разный режим температуры по дням недели или по времени суток. Например, можно снизить температуру обогрева до минимума или отключить его в то время дня, когда все на работе и дома никого нет.

Электронный терморегулятор для отопления

Работают электронные термостаты от двух батареек.

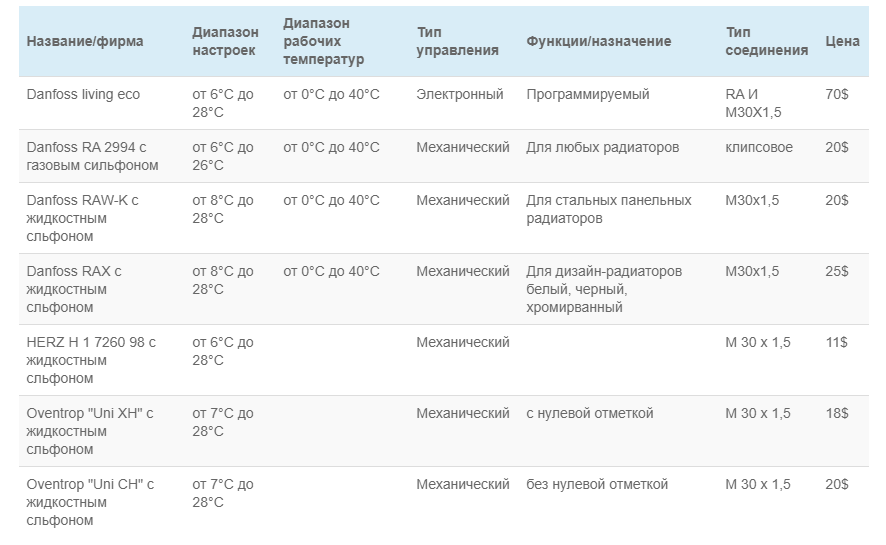

Цена терморегулятора зависит от его вида, точности работы, дизайна и поддерживаемого диапазона температур.

Если горизонтальный монтаж невозможен, значит стоит приобрести термостат для радиатора отопления с выносным датчиком и расположить его на некотором расстоянии от горячей трубы.

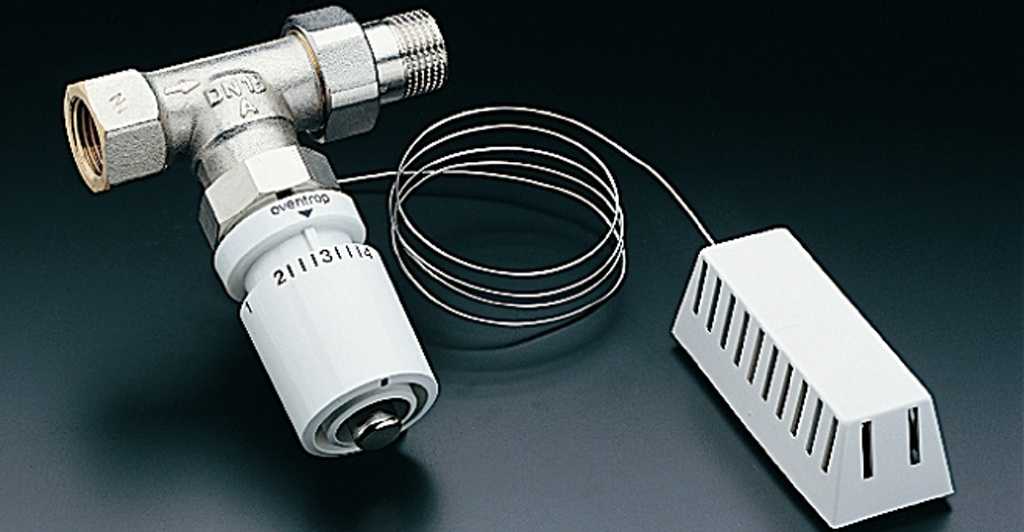

Электронный термостат с выносным датчиком

Для термостата можно приобрести специальный кожух, предотвращающий вмешательство в его работу посторонних неквалифицированных лиц. Это актуально в квартирах, где живут маленькие дети, а также в заведениях, где дети проводят много времени (садики, школы).

Виды клапанов

По назначению:

• смесительный – смешивает два потока воды различной температуры;
• разделительный – распределяет на отдельные потоки;
• переключающий – выполняет переключение потоков по разным направлениям.

Принцип работы термостатического клапана схематически изображается на его поверхности.

По способу регулирования:

1. С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
2. С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.

По виду установки:

• прямой;
• осевой;
• угловой;
• для правой установки на радиатор;
• для левой установки на радиатор;
• трехходовой клапан.

По виду систем отопления:

• для однотрубной системы отопления;
• для двухтрубной системы отопления.

Термостатический клапан для однотрубной системы имеет больший диаметр подключения.

По виду вещества в приборе:

• газовый;
• жидкостный;
• парафиновый.

По виду термоэлемента:

• ручное регулирование;
• термоголовка – регулирует систему в автоматическом режиме;
• выносной термоэлемент – устанавливается отдельно от радиатора.

Завершающий этап. Правильная настройка терморегулятора

Когда радиатор с установленным на нём терморегулятором окажется вновь подключённым к стояку, необходимо заняться его настройкой. Владельцам электронных приборов нужно только обозначить желаемую температуру на экране. В некоторых моделях можно регулировать интенсивность обогрева в зависимости от времени суток и даже дней недели. Это удобно, если термостат установлен на даче, куда хозяева наведываются исключительно по выходным.

С механическими приборами контроля тепла работы чуть больше. Для начала следует минимизировать потери тепла: закрыть все окна, двери, отключить вытяжку на кухне. Затем нужно:

Расположить в комнате термометр.
Добиться максимальной теплоотдачи батареи – повернуть головку прибора до конца влево и полностью открыть клапан.
Когда температура поднимется на 5-6°C, прекратить подачу теплоносителя – повернуть головку прибора по максимуму вправо.
Подождать, пока столбик термометра выдаст оптимальный показатель. После этого постепенно открывать клапан до того момента, пока не станет слышен шум воды

Обратите внимание: головка термостата при этом должна стать тёплой.

Частный дом, квартира или коттедж – терморегулятор пригодится в любом жилье, хозяева которого хотят бережно тратить топливо, но при этом жить в комфортных условиях. А чтобы прибор исправно служил на протяжении долгого времени, выбирайте модели, имеющие сертификат и гарантию от производителя.

Виды терморегуляторов и принципы работы

Терморегуляторы разделяют на три вида:

• механические, с ручной настройкой подачи теплоносителя;
• электронные, управляемые выносным термодатчиком;
• полуэлектронные, управляемые термоголовкой с сильфонным устройством.

Главное достоинство механических приборов – невысокая стоимость, простота в эксплуатации, четкость и слаженность в работе. Во время их эксплуатации нет необходимости использовать дополнительные источники энергии.

Модификация позволяет в ручном режиме регулировать количество теплоносителя, поступающего в радиатор, тем самым контролируя теплоотдачу батарей. Прибор отличается высокой точностью регулировки степени нагрева.

Существенный недостаток конструкции заключается в том, что в ней отсутствует разметка для регулировки, поэтому производить настройку агрегата придется исключительно опытным путем. С одним из методов балансировки мы ознакомимся ниже

Основные элементы регулятора механического типа – термостат и термостатический клапан

Механический терморегулятор состоит из следующих элементов:

• регулятора;
• привода;
• сильфона, заполненного газом или жидкостью;

Вещество, содержащееся в сильфоне, играет ключевую роль. Как только положение рычага термостата меняется, вещество перемещается в золотник, тем самым регулируя положение штока. Шток под действием элемента частично перекрывает проход, ограничивая попадание теплоносителя в батарею.

Электронные термостаты – более сложные конструкции, в основе которого лежит программируемый микропроцессор. С его помощью можно задавать определенную температуру в комнате путем нажатия нескольких кнопок на регуляторе. Некоторые модели многофункциональны, пригодны для управления котлом, насосом, смесителем.

Строение, принцип работы электронного прибора практически не отличается от механического аналога. Здесь термостатический элемент (сильфон) имеет форму цилиндра, его стенки гофрированы. Он заполнен веществом, которое реагирует на колебания температуры воздуха в жилище.

По время повышения температуры происходит расширение вещества, в результате чего на стенки образуется давление, что способствует движению штока, который автоматически закрывает клапан. При движении штока проводимость клапана увеличивается или уменьшается. Если температура снижается, то рабочее вещество сжимается, в результате сильфон не растягивается, а клапан открывается, и наоборот.

Сильфон обладают высокой прочность, большим рабочим ресурсом, выдерживают сотни тысяч сжатий на протяжении нескольких десятков лет.

Основной элемент электронного регулятора – термодатчик. В его функции входит передача информации о температуре окружающей среды, в результате чего система генерирует необходимое количество тепла

Электронные терморегуляторые условно разделяют на:

• Закрытые терморегуляторы для радиаторов отопления не обладают функцией автоматического определения температуры, поэтому они настраиваются в ручном режиме. Отрегулировать возможно температуру, которая будет поддерживаться в комнате, и допустимые колебания температуры.
• Открытые термостаты можно запрограммировать. Например, при понижении температуры на несколько градусов режим работы может измениться. Также возможно настроить время срабатывания того или иного режима, отрегулировать таймер. Используются такие приборы преимущественно в промышленности.

Электронные регуляторы работают от батареек или специального аккумулятора, который идет в комплекте с зарядкой. Полуэлектронные регуляторы идеально подходят для бытовых целей. Они идут с цифровых дисплеем, который отображает температуру помещения.

Принцип действия полуэлектронных устройств для регулировки теплоотдачи радиатором позаимствован из механических моделей, поэтому его регулировка осуществляется вручную

Достоинства и недостатки терморегуляторов

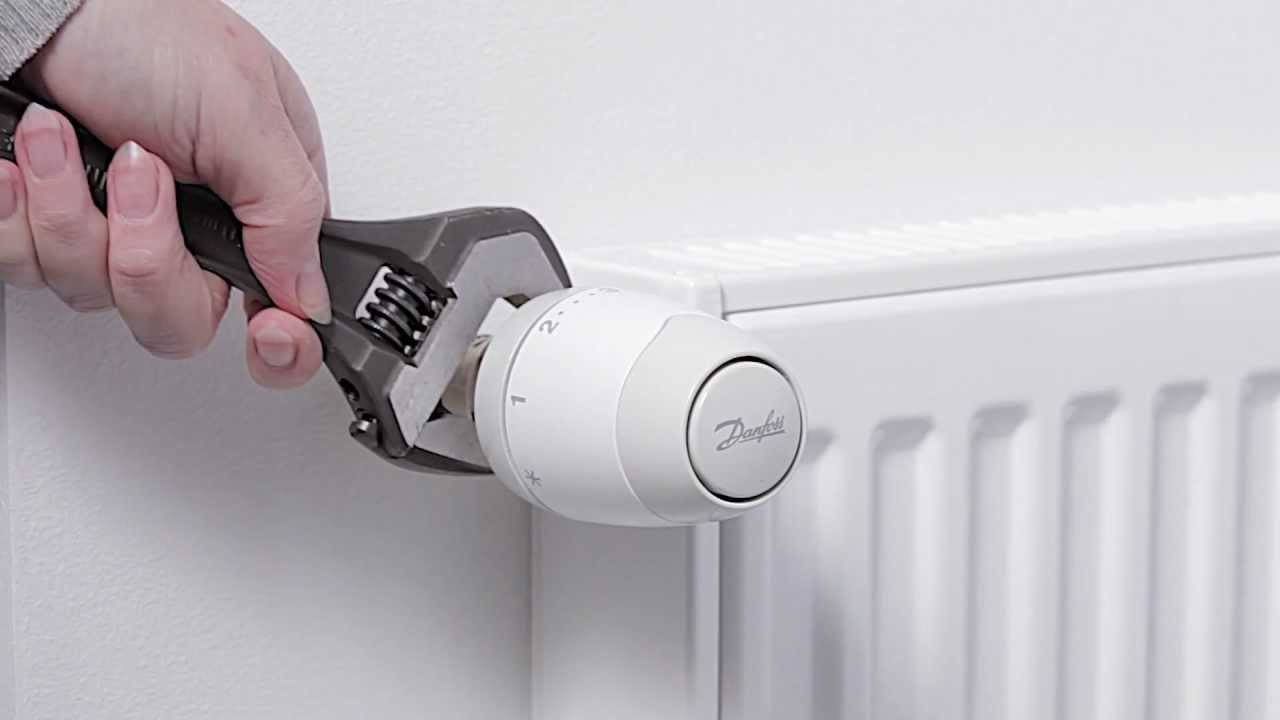

Монтаж терморегулятора очень прост. Советуем воспользоваться схемами монтажа, представленными в этом обзоре.

Однозначно, плюсов у датчика температуры больше:

1. Простота монтажа и управления. Монтировать механическое устройство можно без посторонней помощи и специальных навыков, имея минимум инструментов. Управление у механических и автомоделей простое: температура задается поворотом колесика или нажатием на кнопку.
2. Устанавливайте терморегулятор вместе с газовым счетчиком и это существенно сократит ваши затраты на коммуналку. По подсчетам для среднестатистической квартиры установка терморегулятора и счетчика способна дать до 20% экономии на энергопотребление.
3. Продвинутые модели позволяют программировать работу котла на час, день и даже месяц. Температура устанавливается в зависимости от активности хозяев дома.
4. Система не нуждается в затратах при эксплуатации.

Но устройство не лишено и недостатков:

1. Сложные элементы требует вмешательства специалиста и выверенного монтажа. А стоимость качественного автопрограмматора составит не менее 300 долларов.
2. Шторы могут препятствовать определению верной температуры. При опущенном состоянии датчику придется снимать данные температуры за шторой. В такой ситуации необходимо ставить мобильный датчик в комнату.
3. Низкая точность выставляемой температуры с ручными вентилями и неудобства ручной регулировки к каждой батарее.
4. После установки механические модели необходимо настраивать. При некорректной установке элемента нарушается контроль температуры.

К сведению

В одних моделях головка крепится на корпус вентиля с помощью резьбового соединения, а в других просто защелкивается. При резьбе она закручивается вручную и слегка подтягивается гаечным ключом. В устройстве с защелками нужно установить рукоятку в положение «MAX», вставить головку в соответствующий паз и надавить, пока не раздастся щелчок. Если устройство собрано правильно, термоголовка будет вращаться легко и плавно.

Некоторые думают, что для того, чтобы подключить инфракрасный обогреватель к терморегулятору, нужно действовать примерно так же, как и с жидкостной системой отопления. Но это не так, потому что подключение терморегулятора к инфракрасному обогревателю — это абсолютно не аналогичный процесс. Прежде всего из-за принципиальных различий в принципах работы регуляторов. Температура радиаторов регулируется путем перекрывания теплоносителя, текущего через термостат. В обогревателе с инфракрасным излучением жидкость не течет, и его температура регулируется путем отключения от сети в момент достижения требуемой температуры воздуха.

Еще одним принципиальным отличием в подключении терморегулятора к инфракрасному обогревателю в том, что термостат должен обязательно быть сопряжен с электросетью, питающей устройство обогрева, чтобы иметь возможность отключать его. В радиаторах системы отопления такая необходимость есть лишь для цифровых термостатов. И лишь для того, чтобы иметь возможность запрограммировать микросхему и отследить результат на дисплее.

Особенности установки

Для наиболее эффективной работы устройства, необходимо знать, как и где оно ставится, как происходит настройка, как им пользоваться и остальные нюансы, как правило, изложенные в инструкции. Далее приведены общие требования к монтажу подобного оборудования:

• К механическим терморегуляторам должен быть обеспечен свободный доступ, для удобства их регулировки;
• Нельзя отопительный прибор, оснащенный автоматическим термостатом, закрывать декором и гардинами, так как возможна погрешность в его работе;
• Перед монтажом устройства, рекомендовано изучить схему установки, и если работы выполняются на действующей системе отопления, то необходимо слить теплоноситель;
• Термостат ставится перпендикулярно к корпусу батареи, направление стрелочки на аппарате должно четко совпадать с направлением потока приходящего теплоносителя;
• На время отключения отопительной системы, регуляторы открываются полностью.

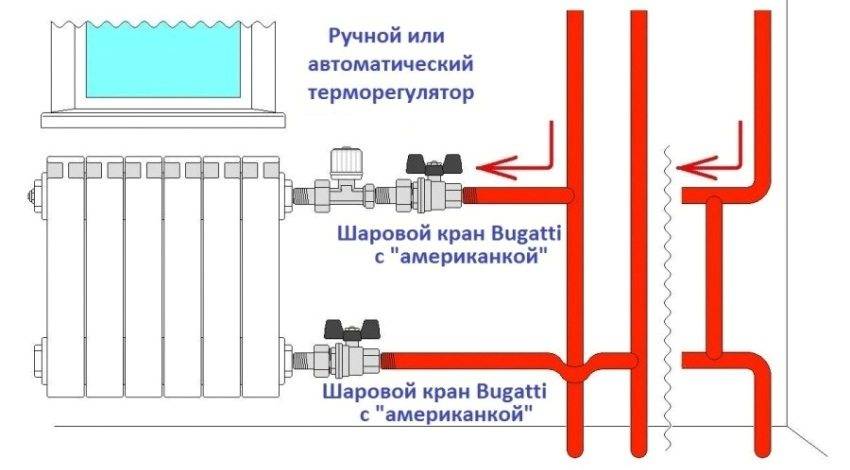

Схема установки

Порядок действий

После того, как система осталась без теплоносителя, можно выполнять следующие шаги:

• Отрезаются трубы подводки теплоносителя и демонтируется запорная арматура, установленная раннее;
• Производится отсоединение наконечников с гайками крепления от термостата, далее их вкручивают в места пробок радиатора отопления;
• Собранную, таким образом, обвязку из труб монтируют в заранее намеченном месте;
• Соединяют подводные трубы от стояка с обвязкой;
• Производят настройку оборудования.

Специфика монтажа

Монтаж автоматического устройства в отопительную систему с однотрубным контуром выполняется с некоторыми нюансами – нужно будет поменять схему подключения батареи, путем установки обходной перемычки. Такая труба-перемычка, именуемая байпасом, соединяет линии подачи и обратки радиатора и позволяет не нарушать циркуляцию главного потока горячей жидкости. Придерживаясь такой схемы в будущем, не нужно будет думать, как перекрыть и как заменить прибор, не нарушая работу всей системы – достаточно закрыть кран входа и выхода теплоносителя и смело можно выполнять ремонтные работы.

Монтаж термостата

В двухтрубном контуре термостат отопителя монтируется на трубу подвода, как правило, находящуюся сверху. Такая установка выполняется намного проще нежели в вышеописанном способе и не требует конструктивных вмешательств в саму систему отопления.

Плюсы

Термостаты данфосс обладают множеством преимуществ. Они имеют простую конструкцию, поэтому их установка не занимает много времени. Такие приборы самостоятельно регулируют температуру воздуха в помещении и поддерживают ее на заданном уровне. Помимо созданных комфортных условий, они существенно экономят средства на использование тепловой энергии. Такая экономия заметна в индивидуальных системах отопления. При централизованном отоплении необходимо устанавливать дополнительный счетчик.

При проектировании системы отопления предусматривают установку батарей с встроенными терморегуляторами. Монтаж также осуществляется и на готовую систему, при этом ее эффективность снизится.

Выносные термодатчики

Иногда требуется устанавливать терморегулятор для радиатора отопления с выносным датчиком.

Термостатическую головку нужно устанавливать таким образом, чтобы она «смотрела» в сторону комнаты. Это условие для точного определения температуры. Но в реальности так можно сделать не всегда. Устройство может «не вписаться» в монтаж радиатора из-за своего размера. Выручит выносной датчик, который соединяют с термоголовкой капиллярной трубкой. Располагают в любом месте, где нужно измерять температуру окружающей среды. Расстояние от датчика до термоголовки может быть около двух метров и более.

При установке датчика нужно соблюдать следующие условия:

• На уровне пола воздушная прослойка более холодная, поэтому температурные датчики нужно поднимать не менее чем на 0,8 метров.
• Рядом не должно быть источников тепла.
• Прямые солнечные лучи не должны попадать на прибор.
• Устройство нельзя закрывать мебелью или тяжёлыми шторами.
• К стене датчик крепят скобами.
