Как построить инкубатор своими руками – пошаговая инструкция

Устройство инкубатора и основные требования

При искусственном выведении птицы важно выдержать условия близкие к естественным, когда яйца высиживаются птицей. Для этого проводят следующий контроль:

До наклева оптимальная влажность должна составлять 40–60%, затем 80%. Перед началом выборки молодняка влажность понижают. Определить ее можно по разности температур на «влажном» и «сухом» термометрах. На первом температура должна составлять 28–29°С, что соответствует относительной влажности воздуха 60%. До начала инкубации яйца хранят не более 10 дней.

К моменту вывода следят за показателями термометров: на «влажном» должно быть 33–34°С, на «сухом» 37,2°С, относительная влажность воздуха 78–90%.

В домашнем инкубаторе нужно сделать принудительную вентиляцию, так как движение воздуха со скоростью 6 м/с способствует стабилизации показателей температуры и влажности.

Яйца на лотках располагают строго в вертикальном положении острым концом вниз и обеспечивают попеременный наклон на 45° то влево, то вправо. Гусиные и утиные яйца можно поворачивать на 90°

При горизонтальном расположении их необходимо перекатывать на 180°.

Яйцо уток и гусей охлаждают комбинированным методом: попеременно воздухом 30 минут и водой с марганцовокислым калием розового цвета.

Выполняют переворот каждый час не реже трех раз в сутки и перед наклевом прекращают.

Важно не допускать перегрева яиц, иначе птенцы появляются с деформацией головы, кишечника и сердечно-сосудистой системы ранее положенного срока или умирают.

При плохом прогреве и повышенной влажности замедляется правильное развитие зародышей, многие погибают.

Сроки инкубации у разных пород кур отличаются. К примеру, срок до массового вылупления для мясной породы составляет 20 суток и 12 часов.

Описание и виды самодельных инкубаторов

Инкубаторы делают различных размеров согласно количеству яиц, что используются при закладке. Играет роль и место размещения прибора. Но даже самый простой инкубатор должен быть оборудован термометром для фиксации микроклимата, вентиляцией, лотками для яиц.

Знаете ли вы? Суточный цыплёнок обладает теми же навыками и рефлексами, что и 3-летний ребёнок.

Плюсы

  • Среди достоинств подобных «наседок» опытные птицеводы называют:
  • экономию в энергопотреблении;
  • надёжность;
  • возможность закладывать большие объёмы яиц;
  • универсальность (в равной мере подходят для любых видов птиц);
  • микроклимат, подходящий для выживаемости птенцов.

Минусы

Домашний инкубатор имеет определённые недостатки:

при его создании важно учитывать требования к подобным приборам, иначе результат не будет достигнут;
внешний вид такого прибора часто уступает покупным;

если собираете инкубатор впервые, то есть вероятность допустить ошибку при его сборке.

Например, прежде чем начинать сборку приспособления, необходимо предусмотреть каждую мелочь. Устранить некоторые недостатки возможно, поскольку это в силах каждого, кто собирается создавать инкубатор. Тогда можно и не думать о приобретении покупного.

Изготовление инкубатора с самодельным корпусом

Изготовление корпуса

Корпус инкубатора можно изготовить из листов фанеры с применением деревянных брусьев, листов ДСП или картонных ящиков.

Фантазия подсказывает некоторым умельцам брать за основу старые ульи или корпуса вышедших из строя телевизоров.

Внутренние стенки инкубатора лучше отделать пластиком или другим влагостойким материалом, удобным для мытья

Важно не допускать размножения грибка, плесени или других микробов

Обратите внимание! Высота инкубатора может составлять примерно 1 метр под один или два лотка с яйцами

Утепление и вентиляция корпуса

После сооружения корпуса начинается его утепление. Для этого можно использовать различные материалы:

  • асбест;
  • пенопласт;
  • ватин;
  • синтетический утеплитель;
  • войлок;
  • поролон.

Фанерные стенки желательно сделать двойными, теплоизоляция будет лучше.

В верхней стенке инкубатора нужно сделать смотровое окно для наблюдения за созреванием яиц. Для притока свежего воздуха вверху и внизу корпуса делают от 4 до 8 отверстий диаметром до 30 мм и одно — для помещения температурного датчика.

Дно корпуса можно сделать из строительной сетки, покрыть ее пластиковой сеткой – так вентиляция тоже будет обеспечена. Следует учесть обязательное наличие зазора между полом и дном корпуса для притока воздуха.

Изготовление и установка лотков

Изготовить лотки для яиц можно из металлических прутьев в виде крупной сетки и обтянуть их капроновой тканью, можно изготовить из фанеры или дерева с высотой бортиков 6-8 см.

Между стенками корпуса и заложенными яйцами нужно сохранять свободное пространство для вентиляции воздуха.

Под лотками ставится ванночка, наполненная водой, для создания высокой влажности. К ней могут быть припаяны держатели под ткань для увеличения поверхности испарения.

Лотки можно установить:

  • на специальные крепления по принципу выдвижных мебельных ящиков, для этого предусматривается открытие передней стенки инкубатора;
  • на ось, которая служит опорой для лотков. Инкубатор можно открывать сверху, поднимая крышку.

Установка системы обогрева инкубатора

Нагревание инкубатора осуществляется обычными лампочками мощностью от 25 до 40 Вт, подключенными параллельно. Учтите, что лучше использовать 4 лампы по 25 Вт, чем 2 лампы по 40 Вт.

Чтобы избежать перегрева зародышей, расстояние от ламп до яиц должно быть не меньше 20 см.

Можно применять нагревательные спирали от старого утюга (на металлическом листе, покрытом асбестом). Раполагать нагревательные элементы рекомендуют сверху или по периметру корпуса.

Используйте терморегулятор мощностью в 300 Вт с целью контроля температурного режима. Он устанавливается снаружи, а его датчик – внутри инкубатора. Функционирование терморегулятора должно быть круглосуточным.

До закладки яиц испытайте температурный режим инкубатора в течение суток, чтобы убедиться в возможности менять температуру на каждом этапе инкубации. Так, для цыплят в первые два дня нужна температура 38 ºС, затем до 10-го дня 37,8 ºС, с 11 по 16 день — 37,5 ºС, с 17 по 19 день — 37,2 ºС, с 20 по 21 день — 37 ºС.

Внимание! Не превышайте максимально допустимую температуру в инкубаторе! Температура 40 ºС на протяжении 10 минут приведет к гибели зародышей

Контроль влажности в инкубаторе

Поддержание влажности осуществляется установленным внутри корпуса психрометром. Его показания должны быть видны в смотровое окошко инкубатора. Психрометр можно купить в любом зоомагазине.

Влажность в инкубаторе сначала должна быть 40–60 %, а в период вывода цыплят – 80 %. Перед выборкой цыплят влажность понижают.

Вентилятор можно подобрать из компьютеров от старых блоков питания. Благодаря ему достигается равномерный прогрев корпуса, выравнивание показателей влажности и температуры.

Совет птицевода: не допускайте сквозняков, когда открываете инкубатор для переворачивания яиц.

Внутри рамки, в промежутке между рейками и вентилятором, уложена нагревательная спираль и залита плиточным клеем на цементной основе. В результате после высыхания клея – бетонная стенка с подогревом.

За сколько можно купить автоматический инкубатор для яиц – обзор цен

Самодельный инкубатор с автоматическим переворотом яиц создать достаточно сложно. Требуется обладать определёнными знаниями и уметь выполнять некоторые манипуляции. Если выполнения ручного переворота затруднительно, стоит купить автоматический инкубатор для яиц, цена которого зависит от технических характеристик и конструктивных особенностей. Особой популярностью пользуются модели:

«Золушка». Производитель предлагает устройства на различное количество яиц, что позволяет подобрать оптимальный вариант для себя. Может использоваться для инкубирования куриных и гусиных яиц. Работает от сети в 220 В. Модель на 98 яиц весит 4,5 кг;

Обзор модели:

Watch this video on YouTube

  • МСН 32. Инкубатор на 42 яйца. Весит 2,6 кг. Электронная система управления обеспечивает достаточно точное выставление требуемых параметров;
  • «Несушка БИ-1». Универсальная модель, подходящая для вывода молодняка птиц всех пород. Оснащена аналоговым терморегулятором и системой автоматического переворота яиц.

Watch this video on YouTube

Как сделать инкубатор из холодильника?

Отслуживший свой срок эксплуатации холодильник, для которого не нашлось ни двигателей, ни испарителей, ни змеевика, ни управляющей электромеханики (либо электроники), может стать отличной базой для самой капитальной и долговечной версии инкубатора. Для изготовления сделайте следующее.

Выньте из холодильника всё, что мешает работе инкубатора – двигатели, хладагентный тракт. Оставить на месте можно лишь термостат, при условии что терморегулятор удастся настроить под температурный режим, расположив его, например, на лампочке накаливания. У вас останется лишь сам отсек с корпусом. При необходимости замените магниты-резинки на дверях – уплотнение должно быть полностью герметичным.

Установите на дверце холодильника замок – к примеру, запирающую скобу. Дело в том, что подогретый воздух может самопроизвольно открыть дверцу, расширившись при достижении предельно допустимой температуры. Скоба-замок как бы подстрахует владельца инкубатора от выветривания тепла, если вдруг резинки прилегли к корпусу спереди недостаточно плотно.

Если холодильник выпущен в СССР (марка «Орск», «Памир», «Апшерон» или похожая), то потребуется удалить морозильную камеру вместе с внутренней дверцей – они мешают штатной работе.

Вмонтируйте внутрь самодельный подогреватель или лампочку накаливания, термодатчик (или терморегулятор). Убедитесь, что сеточные полки расположены оптимально

Важно: не располагайте яйца на дверных полочках: эти отсеки должны быть демонтированы.

Проверьте, что утеплитель не повредился. В холодильниках, произведённых в СССР, уплотнитель представляет собой стекловату.

Инкубатор собран. Запустите его вхолостую на несколько часов, проверьте температуру нагрева, и при необходимости уменьшите (либо повысьте) мощность нагревательного элемента.

Лампа накаливания может браться не на 220, а, к примеру, на 12 вольт. Такой инкубатор можно использовать и дома, к примеру, в прихожей дачной постройки, так как никто из гостей не догадается сразу, что это не холодильник. Каких-либо чертежей для него не требуется – основа практически готова, осталось лишь дооснастить её, дав тому, что осталось от холодильника, вторую жизнь. Для большей вместимости используется не стандартный домашний холодильник, а холодильная или морозильная витрина. Так, прозрачные дверцы холодильного ларя, который использовался, к примеру, для продажи мороженого, позволят отследить, из каких яиц уже вылупляются птенцы, и своевременно принять меры для их переселения в вольер или клетку.

Лучшие инкубаторы для домашних мини-ферм

Для содержания крупного поголовья птицы потребуется купить инкубатор большой вместимости. Обычно выбор падает в пользу моделей с умными функциями. Автоматическое управление способствует высокому выходу птенцов без дополнительных усилий.

R-Com Maru 380 Deluxe Max

Аппарат имеет внешние и внутренние датчики температуры. Они позволяют контролировать весь процесс инкубации. Также R-Com Maru 380 Deluxe Max оснащен ЖК дисплеем, регулировкой подачи воздуха, контролем влажности. Весит прибор 30 кг. Поворотный механизм автоматически отключается. Алюминиевый корпус покрыт специальным веществом, что облегчает процесс чистки стенок аппарата. В комплект входят универсальные, инкубационные и выводные лотки. Общая вместимость составляет 336 яиц.

Достоинства

  • Умное устройство;
  • Высокоточный швейцарские датчики;
  • Возможность подстройки под температуру окружающей среды;
  • Непрерывный воздухообмен.

Недостатки

  • Отсутствует принудительное проветривание;
  • Высокая цена.

Это надежная конструкция с функцией автоматической подачи воды. Она имеет минимальное количество недостатков. Такой аппарат сделает все самостоятельно.

Несушка на 189 яиц

Регулирование заданной температуры происходит при помощи цифрового блока. В случае отключения электричества инкубатор автоматически переходит на резервное питание. Если возникают неполадки, аппарат оповещает об этом звуковым и световым сигналом. Прибор внутри подсвечивается светодиодной лампой. Тепловые панели отделаны пластиком. Благодаря этому стенки легко моются. На индикаторах отображаются показатели влажности, температуры. Здесь же можно увидеть, сколько дней прошло с момента закладки. Инкубатор оснащен тремя вентиляторами.

Достоинства

  • Наличие большого смотрового окна;
  • Возможность подключения к аккумулятору;
  • Простое управление;
  • Внутренняя подсветка.

Недостатки

Не везде продается.

Для выращивания птиц предусмотрено три лотка. Интервал поворота яиц настраивается пользователем. Аппарат подходит для инкубации и вывода птенцов.

ТГБ-280 Био Плюс

Устройство состоит из четырех лотков. Аппарат оснащен автоматическим охлаждением, случайным поворотом. Скорлупа хорошо проветривается при помощи режима термоконтраста. Яйца поворачиваются автоматически через каждые 15 минут. Для разведения водоплавающей птицы предусмотрено охлаждение, которое включается три раза в день. На современном цифровом терморегуляторе можно увидеть показатели температуры и влажности.

Достоинства

  • Наличие встроенного биостимулятора и ионизатора;
  • В комплекте термочехол;
  • Предусмотрено резервное питание;
  • Установлено три вентилятора.

Недостатки

  • Часто рвется тросик;
  • Неудобная фиксация.

Такой аппарат неудобен для выведения гусят. Ионизатор, резервное питание, измеритель влажности, терморегулятор, автоповорот приобретаются в специальной комплектации. Фермеры дают оценку таком аппарату 4 из 5.

Основные требования, предъявляемые к инкубатору

Приступая к изготовлению своими руками домашнего инкубатора, всегда следует иметь в виду, что конечным результатом этой работы должен стать аппарат, в котором созданы все условия для полноценного развития зародыша в яйце и появления на свет в положенные сроки здорового птенца.

Иными словами, конструкция инкубатора и его оснащенность должны быть подчинены цели формирования в камере таких же условий, какие создает для своего будущего потомства птица-наседка. И среди этих факторов важнейшие – температура и влажность.

Термометры для инкубаторов

Проектировать будущий инкубатор необходимо так, чтобы у птицевода была возможность постоянно и без каких-либо препятствий контролировать температурно-влажностный режим инкубации. Здесь надо иметь в виду, что выдерживание яиц большей части самых популярных у заводчиков видов домашней птицы происходит в диапазоне между 37,1 и 39˚С.

При этом в первые дни инкубации яйца (до помещения в камеру их можно хранить не более 10 дней) прогреваются до максимальной температуры, рассчитанной для того или иного вида птицы (см. таблицу температур), а к концу этого периода температура снижается до минимальных показателей. И только при выведении перепелов в течение всего 17-дневного периода инкубации поддерживается постоянная температура – 37,5 градуса.

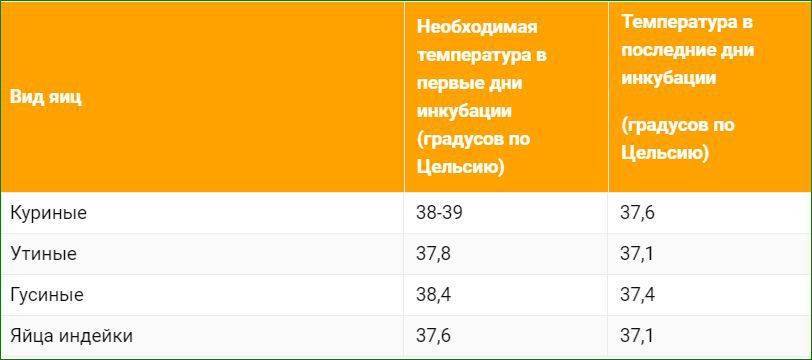

Таблица температурного режима в инкубаторе

Что касается другого важного параметра – влажности, то и она на протяжении всего периода до выведения птенцов меняется. В частности, оптимальный уровень влажности воздуха внутри инкубатора до момента наклева должен составлять 40-60%, а между наклевом и моментом вывода она должна оставаться на уровне 80%. И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%

И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%.

Инкубатор с гигрометром

Хорошим подспорьем для качественного выведения цыплят в домашнем инкубаторе станет монтаж системы принудительной вентиляции. Работа электровентилятора обеспечит движение воздуха внутри камеры со скоростью 5-6 м/сек, что будет способствовать идеальному балансу между температурой и влажностью атмосферы в инкубаторе.

С чего начать создание инкубатора?

Всякий процесс сборки бытового инкубатора начинается с определения основного материала, из которого будет изготовлен аппарат. Например, хороши для этой цели крупные куски пенопласта (размером не менее 25х40 см) или обыкновенная картонная коробка большого объема. Едва ли не идеальным вариантом является наличие старого, отработавшего свой срок, холодильника. В любом случае надо исходить из определяющего фактора, который присущ всякой конструкции – ее теплоизоляционной способности.

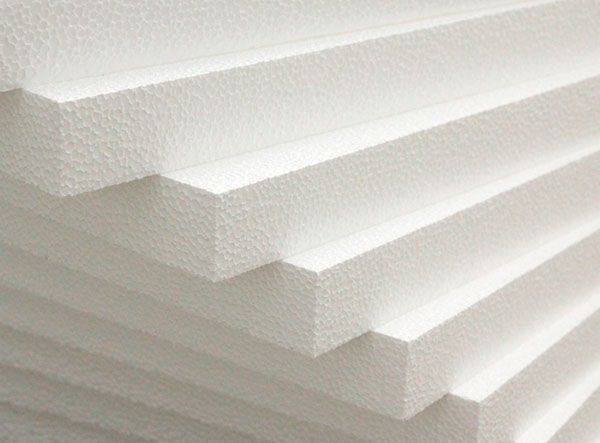

Листы пенопластирола

Кроме того, следует позаботиться о приспособлениях для обогрева инкубационной камеры (лампа или нагревательный прибор) и об удобном контроле температуры (термометр). Чтобы не обременять себя необходимостью вручную периодически переворачивать яйца, стоит оборудовать инкубатор системой автоматического переворота. Такой механизм сэкономит время человека. Правда, обычно подобные приспособления устанавливаются в крупных инкубаторах – на 200 и более яиц.

Компоненты для создания инкубатора

Компоненты и инструменты, необходимые для работы

  • корпус старого неработающего холодильника, картонная коробка, фанерные листы (доски);
  • пенопластовые блоки – в зависимости от выбранного проекта;
  • стандартные лампы накаливания (мощность – от 25 до 40 Вт). Количество лампочек находится в прямой зависимости от объемов инкубатора. Так, сравнительно небольшой аппарат на сотню яиц нормально обогревается 4 лампами. Вместо лампочек можно использовать электрические ТЭНы;
  • лотки для яиц. Чтобы яйца плотно удерживались на своем месте, лотки делают из металлической сетки, дерева, пластика или аналогов указанных материалов.
  • вентилятор, термометр;
  • терморегулятор. Используется при проектировании автоматического инкубатора. С этой целью можно применять биметаллические пластины, барометрические датчики или электрические контакторы;
  • моторедуктор, подшипники с хомутами (для оборудования устройства механизмом переворота);
  • гигрометр. С его помощью отслеживается текущая влажность;
  • монтажные инструменты (лобзик, плоскогубцы, нож, изолента и т.д.).

Цены на популярные модели электролобзиков

Электролобзик

Помните, что прежде, чем подбирать все необходимое из приведенного выше списка, надо определиться с оптимальными размерами инкубатора.

Как сделать автоматический инкубатор для яиц в домашних условиях?

Прежде чем изготовить инкубатор своими руками, надо ознакомиться с особенностями создания конструкции.

Расчет размера

Рекомендуется заранее разобраться с габаритами будущей инкубационной конструкции. Чтобы определить размер, придется заранее решить, сколько кур будет выращиваться. Именно от этого зависит количество яичек, которые будут заложены в инкубатор. Помимо этого, габариты устройства зависят от материала изготовления и особенностей используемой системы обогрева.

Чаще всего птицеводы делают конструкции, в которые помещается по 100 яичек. При этом каждая ячейка под яйцо должна иметь диаметр не меньше 40 миллиметров и глубину около 75 миллиметров.

Необходимые инструменты и материалы для работы

Перед изготовлением инкубатора необходимо заранее заготовить материалы и инструменты для проведения работ. Для сборки конструкции понадобятся:

  • Дрель. Это незаменимое устройства, с помощью которого создаются отверстия для установки крепежных элементов.
  • Монтажный клей. Некоторые детали конструкции нельзя крепить шурупами или гвоздями. Вместо этого их соединяют при помощи специального монтажного клея.
  • Нож. Используется для разрезывания тканевых или резиновых материалов.
  • Лампочка. Применяется при организации обогрева внутри инкубатора.
  • Холодильник. Из него создается корпус конструкции.
  • Гигрометр. Его используют для наблюдения за уровнем влажности в устройстве.
  • Терморегулятор. Незаменимая деталь автоматизированных инкубационных систем, которая контролирует показатели температуры.

Корпус инкубатора

Эффективность дальнейшей работы созданного устройства напрямую зависит от подготовки корпуса. Поэтому необходимо заранее ознакомиться с тем, как правильно его создавать.

Корпус под инкубатор можно сделать из старого ненужного холодильника. Для этого из него извлекают морозильную камеру и другое оборудование, которое встроено внутрь. Затем в стенах холодильника делаются небольшие отверстия, с помощью которых выполняется циркуляция воздуха. После организации вентиляционной системы внутрь можно устанавливать лоточки под яйца.

Система лотков

Система лотков, которые устанавливаются внутри конструкции, выполнена в виде сетки. Внутри нее устанавливается небольшая решетка с ячейками под яйца. Такие лотки отличаются между собой количеством ячеек. Чаще всего используются системы, которые вмещают сотню яичек. Однако для более компактных конструкций используют менее вместительные системы, в которых находится всего 60-70 ячеек.

Для автоматизированных систем используются модели лотков, оснащенные специальными бортиками для поддержания яиц. Их изготавливают из прочного картона или поролона.

Нагревательный элемент

Людям, которые решили собственноручно делать инкубатор, придется обустроить обогревательную систему. В качестве нагревательных элементов пользуются лампами накаливания мощностью 40 Вт. Они размещаются в верхней и нижней части холодильника. При этом располагать их надо таким образом, чтобы лампочки, находящиеся внизу, не мешали. Поэтому перед организацией системы обогрева надо все тщательно продумать и сделать схему расположения.

Сколько и как правильно давать курам мел, особенности использованияЧитать

Также надо установить один из трех разновидностей терморегулятора:

  • барометрический;
  • биметаллический;
  • электроконтакторный.

Вентилятор

При организации вентиляционной системы внутри конструкции придется установить небольшой вентилятор. Он нужен, чтобы улучшить циркуляцию воздуха через просверленные отверстия. Для холодильника выбирают вентилятор, отвечающий следующим требованиям:

  • возможность работы от сети 220В;
  • диаметр конструкции не меньше тридцати сантиметров;
  • производительность около ста м3/ч.

Автоматический поворотный механизм

Для поворота выложенных яиц используют специальный поворотный механизм, который должен срабатывать не менее двух раз в день. Выделяют две основные разновидности систем, которые используются в инкубаторах:

  • Рамочная. Такой механизм сталкивает яички при помощи небольшой рамки.
  • Наклонная. Это распространенная система, используемая чаще всего. В этом случае все яйца переворачиваются из-за наклона наполненных лотков.

Инкубатор из холодильного агрегата

Хотите сделать более качественно и сложно, можете попытать свои силы в изготовлении инкубатора, поворот яиц в котором будет полностью автоматический. Дает немалое преимущество – выводить цыплят можно не только для домашнего пользования, но и неплохо заработать на их продаже – замечательный агрегат будет бесперебойно снабжать молодняком.

Специально устроенное окошечко, о котором тоже расскажу, поможет без труда контролировать температуру и влажность внутри конструкции

Открывать инкубатор не понадобится, что очень важно для успешного выведения птенцов. Еще один плюс такого прибора – смело можете на долгое время отлучаться из дома, умная конструкция самостоятельно присмотрит за яйцами и в необходимый момент повернет

Не хотите долго возиться со сборкой, а в сарае уже давно валяются и ждут приезда приемщика металлолома старые кухонные приборы, советую сделать корпус из холодильника. Вернее, делать ничего не придется, только убрать лишнее и дополнить конструкцию.

С чего начать? Перечислю пошагово последовательность ваших действий:

  1. Уберите все лишние части – морозильную камеру, полки.
  2. С помощью болгарки проделайте в двери окошечко, обязательно закройте его стеклом.
  3. На местах полок установите специальные лотки (не забывайте – они должны быть с автоматическим поворотом).
  4. Установите лампочки (внизу не менее четырех, а вверху – всего две).
  5. Позаботьтесь о наличии контейнера с водой – поставить его нужно на дно вашего инкубатора. Иногда умельцы при изготовлении используют увлажнитель, но расхваливать такую альтернативу лотку с водой не буду, поскольку сам не испытывал.
  6. Терморегулятор и гироскоп установите внутри холодильника, но таким образом, чтобы можно было через окошечко видеть все данные – открывать прибор не рекомендуется.

Все, инкубатор полностью готов к эксплуатации – высиживанию крохотных комочков. Единственное, что остается добавить – можете специальные лотки изготовить и самостоятельно.

Как в домашних условиях сделать инкубатор – общие принципы изготовления

Чтобы готовая конструкция позволила вывести качественное яйцо, надо знать, как в домашних условиях сделать инкубатор. Такие устройства должны отвечать определённым требованиям, с которыми предлагаем вам познакомиться.

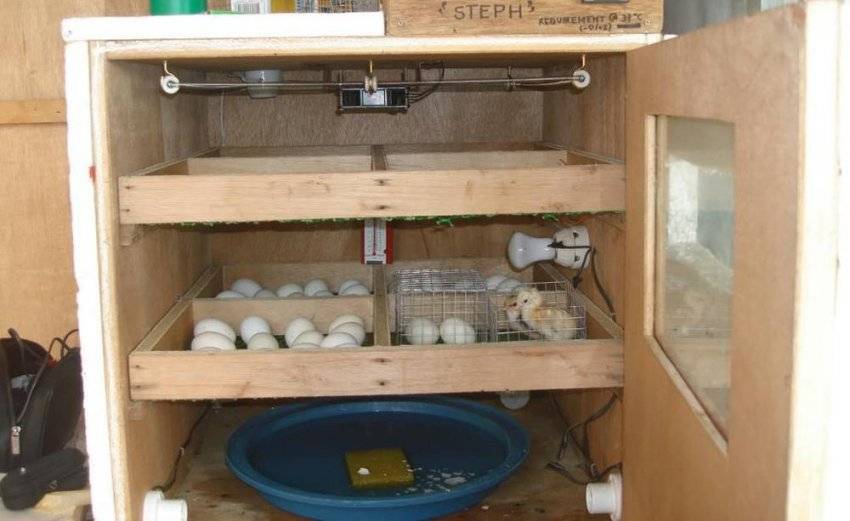

Устройство может иметь различное конструктивное исполнение

Чтобы изготовленный своими руками инкубатор для яиц хорошо функционировал, для его создания следует использовать материалы, обладающие хорошими теплоизоляционными характеристиками. Данный элемент должен не только способствовать поддержанию температуры внутри на оптимальном уровне, но и препятствовать резким скачкам температуры.

Корпус приспособления должен способствовать сохранению тепла

В качестве нагревательного элемента для инкубатора чаще всего используются лампы накаливания. В зависимости от габаритов конструкции их мощность может начинаться от 25 Вт и достигать максимально возможных значений. В качестве терморегуляторов могут использоваться:

  • электроконтакторы – ртутные термометры с впаянным в трубочку электродом. В качестве второго выступает столбик ртути. По мере нагрева ртуть начинает перемещаться и, как только достигнет впаянного электрода, замкнёт цепь. Инкубатор отключится;
  • биметаллические пластины. Нагрев данного терморегулятора вызовет его изгиб из-за разного температурного расширения входящих в его состав элементов. При касании второго электрода произойдёт размыкание цепи;
  • барометрические датчики. Это герметично запаянный заполненный эфиром объект цилиндрической формы, высота которого меньше диаметра. Цилиндр является первым электродом, а винт, находящийся в 1 мм от дна объекта, – вторым. По мере нагрева эфир вызывает увеличение внутреннего давления и изгиб дна. В результате цепь замыкается, а система теплоснабжения размыкается.

Терморегулятор можно приобрести в уже собранном виде

Система вентиляции должна быть предусмотрена в обязательном порядке. От её наличия и стабильности работы зависит состояние воздуха внутри устройства и температурно-влажностный режим. Чтобы создать оптимальный микроклимат, следует обеспечить среднюю скорость проветривания около 5 м/сек.

Для перемещения воздушных масс обычно используется вентилятор. Вверху и внизу корпуса просверливают вентиляционные отверстия, в которые вставляются трубки подходящего диаметра. За счёт изменения степени их перекрытия регулируется приток свежего воздуха.

Вентиляционные отверстия обеспечивают своевременный приток свежего воздуха

Какие механизмы могут быть использованы для переворачивания яиц: варианты реализации

Чтобы яйцо прогревалось равномерно, необходимо предусмотреть поворотный механизм для инкубатора. Реализовать его можно по-разному. Самым простым для небольших конструкций является вариант с использованием москитной сетки, которая выступает в качестве днища конструкции. Сетку монтируют на два ролика, обеспечивающих круговое перемещение. Вращение одного из роликов осуществляет перемещение и переворот яиц в лотках. Предусмотрев реле, таймер и электрический привод, можно автоматизировать процесс. К недостаткам следует отнести, что иногда такой механизм не срабатывает, и яйцо просто перемещается по лотку.

Наклонные механизмы отличаются более надёжным конструктивным исполнением. Находящееся внутри яйцо не вращается, а просто наклоняется. Для этого лотки фиксируются в осевом направлении таким образом, чтобы был возможен их свободный наклон. Снаружи предусматривается ручка, с помощью которой можно менять наклон лотков.

Наклонные механизмы достаточно эффективны

Возможно использование поворотных роликов. Яйца находятся в лотках между резиновыми роликами, которые между собой соединены цепочкой, обеспечивающей одновременное вращение. Подобная система допускает подключение электродвигателя. Предлагаем посмотреть тематическое видео.

Watch this video on YouTube

Можно ли сделать инкубатор самостоятельно

Создать инкубатор, используя свои руки довольно просто и это сможет сделать даже неопытный птицевод. У самодельных машин есть достаточное большое количество преимуществ:

  • невысокая себестоимость;
  • надежность;
  • просто сделать;
  • возможно создать конструкцию на нужное количество яиц.

Не стоит думать, что самодельных устройств раз два и обчелся, на самом деле их большое множество. Люди используют даже такие материалы, которые, казалось бы, уже отжили свою жизнь, к примеру: старые холодильники, коробки, ведра, тазы.

Очень большое количество птицеводов занимаются выведением молодняка в домашних условиях, и как говорилось выше, не в каждом хозяйстве имеются наседки способные к высиживанию цыплят. Нередко возникают такие ситуации, что молодняк должен быть получен к определенному сроку.

Полезно знать. В некоторых фирмах, занимающихся подобными машинами, можно купить набор и сделать домашний инкубатор. Однако, у многих людей возникают проблемы с рычажным переворотом лотков, который нет так просто собрать птицеводам без специальных навыков.

В этом случае сделать инкубатор куда как проще при наличии соответствующих схем или чертежей.

Инкубатор из б/у холодильника

Корпус старого холодильника как нельзя лучше подходит для обустройства искусственного «гнездовья». Дело в том, что это незаменимое в повседневном быту оборудование спроектировано так, чтобы надежно удерживать во внутреннем пространстве заданную температуру. Этой цели, в частности, служит специальная конструкция термоизолирующих стенок холодильника.

Самодельный инкубатор из холодильника

В то же время, имеющиеся в холодильнике стеллажи и полки легко приспособить под лотки для яиц. Крепежные пазы на внутренних стенках позволяют без труда равномерно распределить закладку яиц по всей высоте камеры холодильника. При этом его объема вполне хватит, чтобы установить внизу систему обмена жидкости – с ее помощью будет обеспечиваться сбалансированный уровень влажности.

Система вентилирования

Монтаж устройства для искусственного выведения молодняка домашней птицы нельзя представить без обустройства, хотя бы, простейшей системы вентиляции. Она напрямую воздействует на состояние воздуха внутри камеры, в том числе на температурный режим и влажность. Таким образом, формируется идеальный для вызревания яйца микроклимат.

Установлено, что оптимальной средней скоростью проветривания является скорость 5 м/сек. Перемещение воздушной массы обеспечивается работой вентилятора. В верхней и нижней частях корпуса обязательно должны быть просверлены вентиляционные отверстия.

Система вентиляции

Чтобы воздух не «закачивался» в слой стекловаты под обшивкой, в отверстия рекомендуется вставить пластиковые (металлические) трубки соответствующего диаметра. Частично или полностью перекрывая эти отверстия, можно регулировать процесс вентиляции.

Монтаж обогревательной системы и подбор терморегулятора

Для формирования простейшей системы обогрева внутренней камеры подбирают 4 лампы накаливания мощностью по 25 Вт или 2 лампы по 40 Вт. Хороший прогрев всего объема обеспечивается равномерным распределением лампочек между нижней и верхней частями холодильника. При этом лампы, закрепляемые внизу, не должны мешать емкости с водой, которая увлажняет воздух внутри инкубатора.

Готовый терморегулятор

Цены на терморегуляторы

Терморегулятор

В процессе создания оптимального температурного режима участвует также терморегулятор. Традиционно птицеводы используют 3 вида терморегуляторов – биметаллическую пластину, электроконтактор (термометр на ртутной основе с электродом) или барометрический датчик. Первый вид замыкает электрическую цепь при достижении заданного уровня нагрева, второй отключает обогрев при определенной температуре, третий производит замыкание цепи с возникновением чрезмерного давления.

Механизм переворачивания яиц

Стандартный инкубационный процесс предполагает обязательное переворачивание яйца с частотой 2-4 раза в сутки. Эту функцию в домашнем устройстве вместо птицы-наседки выполняет специальный механизм.

Механизм поворота

Суть работы данного механизма состоит в том, что электромотор приводит в действие специальный шток, который передает импульс движения на лоток с яйцами. Чтобы смонтировать простейший механизм, необходимо:

  1. Установить внизу камеры редуктор.
  2. Установить деревянную раму, удерживающую лотки. Крепить их следует так, чтобы был возможен наклон лотков на 60 градусов в сторону дверцы и на 60 градусов в обратную сторону.
  3. Редуктор необходимо прочно зафиксировать.
  4. Прикрепить к электродвигателю шток, соединенный другим концом с лотком для яиц.

Итак, мы выяснили некоторые особенности изготовления своими руками бытового инкубатора на базе б/у холодильника. Теперь можно обратиться к пошаговой инструкции по его сборке.

Последовательность действий

  1. В потолке корпуса высверлить несколько отверстий – для ламп системы обогрева и сквозное для вентиляции.
  2. В нижней части просверлить не менее 3 вентиляционных отверстий диаметром 1,5 см.
  3. Для большей сохранности тепла стенки внутри аппарата желательно отделать пенополистиролом.
  4. Переделать старые полки в лотки для яиц.
  5. Снаружи корпуса закрепить терморегулятор, внутри установить датчик.
  6. Для организации принудительной циркуляции воздуха возле ламп обогрева в верхней части камеры закрепить 1-2 вентилятора (например, от компьютера).
  7. Вырезать в дверце холодильника небольшой проем под смотровое окошко. Проем закрыть стеклом (прозрачным пластиком).

Видео — Инкубатор из холодильника

Принцип работы и устройство прибора

Инкубатор — простое устройство. Он должен создавать условия для развития птичьих зародышей на всех стадиях роста, имитируя поведение наседки. Для этого предназначены:

  • корпус, защищающий от перепадов температуры, влажности, сквозняков, других воздействий;
  • для яиц — лотки или решетки, привод для переворота;
  • обогревательные элементы, дающие тепло;
  • лотки с водой, насыщающие воздушную среду влагой;
  • датчики, считывающие показатели температуры и влажности;
  • терморегулятор, переключающий мощность системы обогрева;
  • вентиляторы, выравнивающие температурный режим за счет движения воздуха.

Автоматические устройства комплектуются таймером, запускающим привод для переворота яиц через каждые 4 часа или чаще. Движение происходит путем сдвига решетки или наклона лотков.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
