Характеристики одноклавишных выключателей

Устройство одноклавишного выключателя

Выключатель – это электрическое устройство, которое может создавать или разрывать электрическую цепь, прерывая ток или отводя его от одного проводника к другому. Механизм выключателя во время работы удаляет или восстанавливает проводящий путь в цепи. Он может управляться вручную, например, клавишей, кнопкой или же сенсором. Коммутатор будет иметь один или несколько наборов контактов. Они могут работать одновременно, последовательно или поочередно.

Выключатели в цепях высокой мощности должны работать быстро, чтобы предотвратить опасное искрение, и могут включать специальные функции, помогающие быстро прерывать сильный поток тока. Множество выключателей используются для ручного управления или для определения положения, уровня и даже температуры. Распространенным применением является управление освещением, когда несколько выключателей, в том числе и одноклавишных, могут быть соединены в одну цепь для обеспечения удобного управления светильниками.

Пока контакты разъединяются, любая электрическая энергия, которая есть в запасе в индуктивности отключаемой цепи, рассеивается в виде дуги внутри переключателя. Он также продлевает переход и уменьшает эффект нагрева на контактах. Коммутаторы обычно рассчитываются по току, для которого они предназначены для размыкания, при определенных условиях напряжения и коэффициентах мощности, так как это наиболее строгое ограничение.

Порядок выполнения работ по установке

Перед установкой выключателя необходимо сделать прокладку электрических проводов, соединяющих светильник, распределительную коробку и сам выключатель.

Если монтируется устройство встроенного типа, то нужно предварительно установить подрозетник, выпустив из него примерно 10 см провода. Это должно быть сделано для удобства подсоединения провода к контактам выключателя.

Установка подрозетника (коробки) осуществляется таким же образом, как и в случае с подключением электрической розетки. После высверливания углубления в стене подрозетник закрепляется в нем при помощи алебастра.

Если все подготовительные работы уже сделаны, то можно приступать к установке выключателя.

Пошаговая инструкция по правильной установке одноклавишного выключателя выглядит следующим образом:

Обесточить электрическую сеть. Сделать это можно при помощи автомата или пробок, расположенных на вводном щитке.
Снять клавишу. Она крепится к элементам рабочей части с помощью пластиковых пазов. Поэтому этот элемент может быть снят пальцами без особенных усилий.
Снять защитную рамку, которая в большинстве случаев крепится к рабочему механизму двумя винтами.
Очистить концы провода, предназначенные для подсоединения к клеммам выключателя, от изоляции. Если в рабочей части устройства предусмотрено подключение проводов с помощью болтового соединения, то нужно освободить от изоляции примерно 1 см каждого провода. В том случае, если используются самозажимные контакты, достаточно будет 0,5 см.
Подсоединить концы провода к контактам выключателя
При этом следует обратить внимание на их правильное соединение в соответствии с маркировкой контактов. Во многих моделях этих устройств используется обозначение L или 1 для входящего и 3 или стрелка для выходящего провода
При затягивании болтов нужно рассчитывать усилие таким образом, чтобы не повредить контакты. Особенно это актуально для дешевых моделей выключателей. Следует также обратить внимание на то, что под болтами не должно оказаться изоляции проводов, поскольку это может привести к перегреву и даже разрушению мест соединения.
Установить рабочий механизм в подрозетник. Для этого применяются раздвижные лапки или специальные винты

При монтаже такого устройства важно не перепутать местами его верхнюю и нижнюю часть. Правильно установленный выключатель находится во включенном положении при нажатии на верхнюю часть клавиши

Чтобы определить, при каком из состояний рабочего механизма замыкается цепь, достаточно сделать несколько пробных включений и отключений. Для включения механизма нужно приложить некоторое усилие, а при отключении достаточно слегка коснуться клавиши – специальная пружина помогает быстрее разорвать электрическое соединение.
Установить защитную рамку. Чтобы добиться правильного расположения рамки можно воспользоваться строительным уровнем.
Установить клавишу.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Подключение проходного выключателя

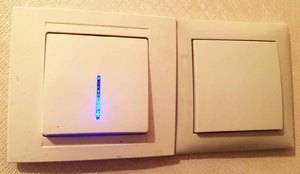

При установке выключателя с подсветкой все работы выполняются таким же образом, как и при подключении обыкновенного устройства. Единственным отличием является необходимость присоединения к контактам выключателя небольшой электрической цепи, состоящей из токоограничивающего резистора и неоновой лампочки или светодиода.

Принцип действия такой подсветки достаточно прост. Благодаря большому сопротивлению резистора при замкнутых контактах выключателя электрический ток практически не проходит через светодиод. Зато при размыкании рабочих контактов выключателя цепь подсветки становится единственным путем, через который возможно прохождения тока.

Устройство выключателя с одной клавишей

Снаружи одноклавишный прибор видится как подвижная деталь и декоративная рамка. Обе части легко снять.


Одинарный прибор со снятой клавишей.

После снятия клавиши можно увидеть подвижную панель, связанную с контактной группой, винты клемм и винты разжимных лепестков. Если снять рамку, становятся видны винты крепления аппарата к стене. Также можно увидеть индикатор включения, если он установлен.


Разобранный прибор с одной клавишей.

При дальнейшей разборке можно добраться до контактной группы, состоящей из подвижного и неподвижного контактов. Иногда клеммные винты находятся сзади. Если они расположены на фронтальной части, то на тыльной стороне ничего интересного нет.

Далее под одноклавишными выключателями будут подразумеваться и другие коммутационные приборы с одной контактной группой на замыкание и размыкание: поворотной конструкции или с кнопкой.

Монтаж электропроводки

Будем считать, что нигде никаких проводов еще не проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

В распредкоробке кабель зачищается и жилы подписываются согласно расцветке и тому, как вы их подключили в щитке:

L – фаза

N – ноль

Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой коробки.

При маркировке жил старайтесь соблюдать утвержденную правилами расцветку.

Синий – ноль

Желто-зеленый – земля

Серый, белый, коричневый и др. – фаза

Подключение проходных выключателей через распредкоробку: пошаговая инструкция

Шаг 1: необходимо вывести в распределительную коробку главный питающий кабель, который будет идти от электрощитка, а также проводники двух коммутаторов и проводник светильника. Питающий кабель имеет два проводника: голубой – ноль, коричневый – фаза. Выключатели здесь трехконтактные: один общий (провод с белой изоляцией) и два раздельных.


Необходимо снять изоляцию с кабеля и защитить концы проводников для дальнейшей скрутки

Шаг 2: далее следует приступить к соединению проводки. Для начала необходимо нулевой проводник от питающего кабеля соединить с нулевым проводником светильника. Затем следует подключить фазу от электрощита к общему контакту проходного коммутатора.


Соединение должно выглядеть таким образом

Шаг 3: теперь необходимо соединить дополнительные контакты между собой. Красный проводник следует скручивать с красным проводником, а зеленый с зеленым. Оставшийся общий контакт от второго коммутатора необходимо подсоединить к фазному проводу светильника.


В итоге получится такое соединение контактов

Независимо от положения клавиш на двух коммутаторах, цепочка питания будет замыкаться или размыкаться. Поэтому включить светильник получится с каждой точки, как собственно и выключить.

Одноклавишные

Устройство является самым простым и переключает только один или группу светильников. Оно не предназначено для больших токовых нагрузок и не содержит камер гашения, бывает:

  1. Для наружной установки с открытой проводкой, проходящей в гладких или гофрированных трубах.
  2. Внутреннее со скрытой проводкой. Монтируется в подрозетник в стену.
  3. Модульное, устанавливаемое в кабель-каналах. Применяется в офисных и промышленных помещениях.
  4. Влагозащищенное для подвалов, ванных комнат и бань. Изготавливается для наружной и внутренней установки.

Внутренняя схема ПВ отличается от обычного выключателя. Она указывается с обратной стороны корпуса. Здесь контакт 2 является общим, а 3 и 6 – перекидными.

Вид ПВ с обратной стороны

С применением двух таких выключателей собирается простейшая и наиболее распространенная схема управления светильником из двух разных мест.

Подключения делаются следующим образом:

  1. На выключателях находятся общие клеммы, обозначенные на схеме ниже цифрой (1). На ПВ1 подводится фаза от сети к клемме (1), а к клеммам (2) и (3) делаются подключения через провода, соответствующие клемме от ПВ2.
  2. Клемма (1) выключателя ПВ2 подключается к одному контакту светильника, а к другому его контакту подключается нулевой провод сети.

Простейшая схема включения двух одноклавишных ПВ

На выключатели всегда идет провод фазы, который нельзя путать с нулевым.

Проверка работоспособности схемы производится при подаче на нее напряжения и произвольным включением обоих ПВ. Лампа должна загораться и гаснуть при независимом переключении ПВ1 или ПВ2. Если этого не происходит, значит, схема собрана неправильно.

Стандартные ПВ имеют по 3 контакта. Существуют также перекрестные выключатели, содержащие 4 контакта с возможностью переключения одновременно двух. За счет этого можно одновременно замкнуть или разомкнуть сразу 2 линии питания.

Перекрестный выключатель выполняется клавишным или поворотным. Клавишный выглядит так же, как обычный, на его обратной стороне обозначается схема подключения.

Перекрестный выключатель: вид с обратной стороны

С помощью перекрестного выключателя создаются схемы управления светильниками любой сложности. Если понадобится сделать управление освещением из трех точек, то для стандартных ПВ потребуется протяжка слишком большого количества проводов. Перекрестный выключатель упрощает подключения, и схема получается не такой громоздкой.

Схема управления светильником с трех точек

Перекрестный выключатель никогда не применяется самостоятельно. Он используется только в комплекте с проходными.

Схема с перекрестным выключателем собирается просто:

  1. Подключения двух ПВ по стандартному варианту.
  2. Установка между перекидными контактами проходных выключателей перекрестного выключателя таким образом, чтобы между ними всегда была рабочая цепь, по которой подается питание. Для этого два выхода первого ПВ подключаются ко входу перекрестного, а два выхода другого ПВ – к выходу перекрестного.

В схему можно подключить один перекрестный выключатель и больше, что дает возможность увеличить количество точек управления без особого усложнения самой схемы.

Особенности перекрестных выключателей:

  1. Для подключения применяется четырехжильный провод.
  2. Такой выключатель рекомендуется устанавливать при необходимости управления освещением из трех мест и более.
  3. Требуется большее количество проводов при создании нескольких контактных групп. Вместо сложной схемы, электрики предпочитают устанавливать несколько простых проходных моделей, работающих более надежно.

Как заменить одноклавишный включатель

Для начала надо демонтировать старый выключатель:

  1. Снять клавишу и верхнюю крышку.
  2. После надо будет отсоединить все провода отвёрткой.
  3. Возобновить питание на щитке.
  4. Найти провод фазного типа при помощи индикатора.
  5. Теперь надо отключить всё напряжение в сети.
  6. Нанести маркировку на фазу изолентой либо альтернативным методом.
  7. Ослабить винты, которые держат распорные лапки.
  8. Теперь извлечь устройство из подрозетника.
  9. После этого следовать инструкции подключения выключателя.

Мин. Цена Цена по максимальной скидке 10%. Предоставляется при накоплении суммы покупки за все время в 20 000 рублей —>

Описание

Выключатель Schneider Electric ЭТЮД (белый, скрытой установки) одноклавишный предназначен для применения в сетях до 250В, на ток до 10А. Выключатель подходит для большинства типов ламп, включая люминесцентные. Он прост в установке и удобен в применении. Сделано в России. Сделано в России.

В бытовых условиях нередки ситуации, когда при очередном ремонте электропроводки появляется возможность заменить выключатели, установленные в осветительной сети. Обычно эта операция совмещается с обновлением марки коммутирующих приборов или с заменой состарившихся и износившихся образцов. Установить выключатель одноклавишный своими руками – дело совсем не сложное. Для этого потребуется ознакомиться с особенностями его конструкции и всеми тонкостями монтажа наружного или встроенного электрического прибора.

Виды одноклавишных выключателей

На неискушенный взгляд ответ на этот вопрос несложен – одноклавишный включатель содержит одну клавишу, которая управляет включением-отключением освещения. При небольшом углублении в тему выясняется, что существуют несколько видов электроприборов с одним подвижным конструктивным элементом. Наиболее распространены три:

  • обычный прибор;
  • проходной;
  • перекрестный.

Они различаются устройством контактной группы. Проходной, а также перекрестный аппараты предназначены для применения в сложных системах – для независимого управления освещением с разных точек. Внешне с фронтальной стороны их отличить почти невозможно, маркировка наносится не всегда. С тыла их можно дифференцировать по количеству выводов и по схеме коммутации, которая часто наносится на обратную сторону. Поэтому при покупке надо быть внимательным.


Различные схемы одноклавишных аппаратов.

При изучении принципа работы проходного и перекрестного аппаратов становится понятно, что для обычной коммутации светильников (включить-выключить) можно подсоединить и их, если они случайно приобретены или других нет под рукой. Но такие приборы стоят дороже. А стандартная схема подключения обычного одноклавишного выключателя указана на рисунке.

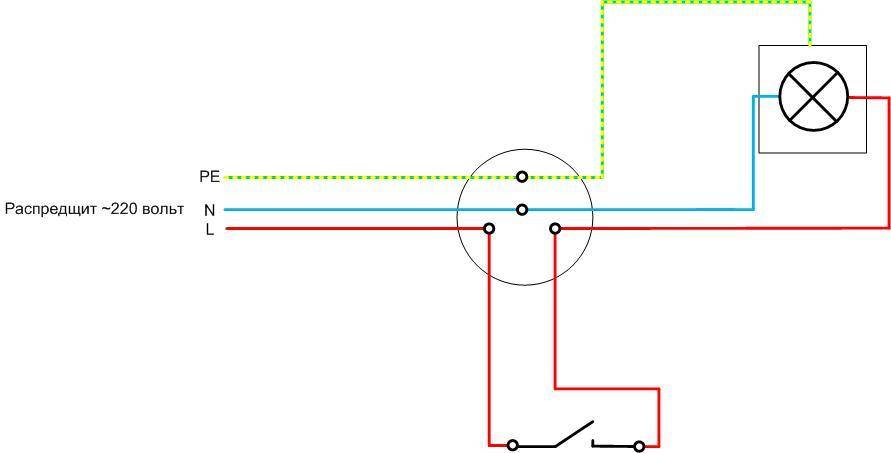

Схема подключения одинарного прибора.

Существуют два вида одноклавишных аппаратов:

  • накладной;
  • внутренний.

Функционально они одинаковы, но первый монтируется на поверхность, а второй – в специально обустроенное углубление.

Как установить скрытый выключатель своими руками

Монтаж выключателя своими руками при скрытой проводке начинается с установки коробки. Из нее вывинчиваются шурупы (лучше использовать коробки с крепежными шурупами, так называемые «евро») и аккуратно выламывается заглушка отверстия для провода. В стандартных коробках таких отверстий обычно пять, четыре по бокам и одно в днище, какое именно освободить зависит от места, с которого подходит электрический провод.

Следующим этапом будет установка коробки. Для этого, сначала вставьте коробку в выдолбленную нишу и убедитесь, что она свободно в ней размещается. Затем, необходимо смешать с водой небольшое количество строительного гипса (алебастр), так что бы получилась замазка консистенции сметаны средней густоты. Немного этой замазки узким шпателем поместите в нишу, немного намажьте на саму коробку и аккуратно вставьте коробку в нишу, так что бы ее край оказался заподлицо с плоскостью стены. При необходимости добавьте алебастровую смесь, что бы зафиксировать коробку. Не нужно стараться сразу заполнить все щели между коробкой и нишей, требуется лишь зафиксировать коробку в нужном месте и в нужном положении.

Старайтесь не суетится, но и не мешкайте, алебастровая смесь застывает быстро. И не пытайтесь обязательно выработать все, что замешали, по принципу «что б добро не пропадало». При установке следите, что бы алебастр не закрыл выломанное окошко, через которое в коробку будет вводиться провод. Если это произошло, аккуратно уберите излишек алебастра, пока он не полностью схватился (замедлить время схватывания поможет добавление в алебастр обычной финишной шпатлевки, приблизительно столько же, сколько и алебастра).

Подождите, пока гипс застынет, а пока зачистите провод, то есть освободите от изоляции концы длиной не больше пяти — семи миллиметров. Вставьте провод в отверстие коробки. Свободный конец провода не должен превышать десяти сантиметров — слишком длинный не даст выключателю разместиться в коробке, коротким не удобно будет работать.

Теперь можно еще замешать немного гипсовой шпатлевки и аккуратно заполнить оставшиеся между коробкой и нишей щели. Оставим нашу коробку и вернемся к выключателю. Перед тем как установить выключатель, или снять старый, его необходимо разобрать. Сделать это не сложно, как правило, для разборки необходимо снять клавишу (клавиши, если выключатель двойной или тройной) аккуратно поддев ее жалом отвертки, а затем снять фиксатор, удерживающий верхнюю накладку. После того как накладка снята, выключатель разбирается с помощью отвертки, сделать это не сложно.

Рекомендую: Проводка в доме, квартире или на даче и как провести электричество своими руками

Подсоединяем к выключателю провода, для этого ослабляем винты клемм, вставляем зачищенные концы провода и снова затягиваем винты.

Крепление выключателя в коробке осуществляется путем распора специальных рычажков, либо шурупами, а чаще одновременно обеими методами

Вставим выключатель в коробку, обращая внимание, на положение контактов (при включении — они должны поворачиваться вверх, при выключении вниз) и закрепим его шурупами. Затем, затягивая винты, раздвинем распорные рычажки, надежно зафиксировав выключатель. Если дальше планируется наклеивать обои, то закрывать установленный выключатель крышкой и ставить клавиши нет смысла, лучше это сделать после окончания обойных работ

Если дальше планируется наклеивать обои, то закрывать установленный выключатель крышкой и ставить клавиши нет смысла, лучше это сделать после окончания обойных работ.

Устройство одноклавишного выключателя света

Разберем устройство одноклавишного выключателя.

Выключатель состоит:

  • из защитных пластиковых элементов;
  • рабочего механизма.

К защитным элементам относятся, изготовленные из специальных пластикатов клавиша и рамка. Клавиша предназначена для переключения режимов выключателя «включено» и «выключено».

Под ней располагается защитный элемент рамка, которая может крепиться к механизму двумя способами:

  1. по средствам пластиковых защелок;
  2. или как в нашем примере, двумя винтами.

Под защитной рамкой располагается механизм розетки.

На механизме имеется элемент управления — привод клавиши.

Фиксация механизма в подрозетнике, осуществляется двумя методами:

  1. с помощью распорных лапок;
  2. с помощью винтов на подрозетнике (если они предусмотрены в конкретной модели подрозетника).

Слева и справа механизма розетки предусмотрены две распорные лапки, которые приводятся в движение двумя винтами. Закручиваем винты, лапки расширяются в стороны упираясь в стенки подрозетника, тем самым в предельном положении винтов фиксируются в нем.

Так же, для фиксации механизма в подрозетнике используется рамка или планка каркаса выключателя. В нашем примере, выключатель имеет металлическую планку с двумя отверстиями под крепеж.

Разберем контактную группу.

На одноклавишном выключателе, конструктивно предусмотрено всего два контакта, подходящий и отходящий. К подходящему, подключается фаза, приходящая на выключатель. К отходящему, фаза, уходящая на светильник.

Как правило, на большинстве выключателей, на оборотной стороне механизма предусматривается обозначение контактов, подходящий и отходящий.

На выключателе, который мы рассматриваем в нашем примере, таких обозначений нет. Расстраиваться по этому поводу мы не будем, так как именно для одноклавишных выключателей не принципиально, куда будет подключаться подходящая фаза, а куда отходящая, в любой вариации устройство будет работать одинаково.

Приведу пример выключателя, где обозначения контактов имеются. Одноклавишный выключатель с самозажимными контактами.

Так же производителем указывается предельно допустимые значения работы механизма. Для данного устройства они составляют ток 10 Ампер, напряжение 250 Вольт.

Подробное руководство по подключению вы можете найти в статье, подробная инструкция как установить выключатель света.

Более подробно про установку и подключение различных выключателей, в том числе и с подсветкой здесь.

Ну что же, с устройством выключателя света мы разобрались, переходим к следующему пункту.

Двухклавишный выключатель

Многие из нас знакомы с проходным выключателем для осветительных приборов. Он служит для того, чтобы в коридоре, в комнате или лестнице можно было управлять работой светильника из разных мест. Особенно удобно использовать приспособление при перемещениях в больших помещениях, когда без освещения передвигаться крайне неудобно. Один из видов проходного выключателя — двухклавишный выключатель.

Что представляет собой двухклавишный выключатель?

Из самого названия понятно, что приспособление отличается наличием не одной, а двух клавиш. Их наличие позволит производить управление не одним, а несколькими осветительными приборами в комнате.

Состоит выключатель из следующих элементов:

  • собственно, двух клавиш;
  • пластикового корпуса;
  • электроустановочного механизма.

Последний элемент – это система винтовых зажимов или клеммников, выходных и входных. Кстати, у выключателя двухклавишного размеры бывают разные. Но в основном это форма квадрата со стороной 80-82 мм.

Клеммниками называют механизмы, что оснащены самозажимными клеммами. Это более удобный вариант присоединения электрического кабеля. В винтовых зажимах конец провода закрепляется при закручивании болта. Причем к каждой клавише подходит отдельный контакт. Таким образом, двухклавишный выключатель служит для смыкания и размыкания проводов, что ведут к группе осветительных приборов или к отдельной лампе светильника. Например, в санузлах двухклавишный выключатель применяют для управления светильником и вытяжкой.

Виды двухклавишных выключателей

В специализированных магазинах можно встретить различные виды устройства. Довольно популярен двухклавишный выключатель с подсветкой

Внешне он практически не отличается от обычного. Единственное отличие – это наличие светового индикатора. Благодаря этому найти выключатель в абсолютно темной комнате теперь не составит труда. Миниатюрная светодиодная или неоновая лампочка, потребляя совсем немного энергии, подключается к контактам выключателя параллельно.

Двухклавишный накладной выключатель

, у которого корпус более широкий, применяется для открытых розеток.

Если говорить о двухклавишном выключателе без фиксации

, то такое изделие отличается отсутствием корпуса.

Кстати, существует особая разновидность двухклавишного выключателя, который состоит из двух одноклавишных соединителей. Такие модульные изделия используют для возможности управления светом с разных точек комнаты: например, у двери и у кровати.

Установка двухклавишного выключателя

Установить выключатель несложно, следуйте указанным шагам:

  1. Прежде чем заняться монтажом двухклавишного выключателя, отключите подачу света в дом. Убедитесь, что напряжения нет, используя индикатор.
  2. После этого подойдите к потолочным проводам, лишите их изоляции и разведите в стороны. Включите электричество.
  3. Индикатором проверьте концы проводов: когда прибор загорается, это «фаза». Таких должно быть два провода. Если загорания не происходит, значит «ноль». Такой контакт всего один.
  4. Теперь необходимо снова отключить подачу электричества в квартиру. Не забудьте проверить наличие напряжения индикаторным прибором.
  5. Если все в порядке, можно начинать соединение двухклавишного выключателя с проводами. Два провода «фаза» выключателя подсоединяют с аналогичными проводами на потолке. Нулевой потолочный провод объединяют с нулевым контактом осветительного прибора.
  6. Нельзя ни в коем случае забывать об изоляционной обработке концов проводов.

Это все. Кажется несложным, но если вы не уверены в своих силах, лучше воспользуйтесь услугами электрика.

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об обратном.

Мало того, выбирают сечение этого провода какое попало, от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все светильники в квартире будут пластиковыми и подключать там провод заземления попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик 7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Особенности эксплуатации выключателей с подсветкой

Выключатели с предусмотренной подсветкой клавиши обладают существенным преимуществом: их хорошо видно в темноте. Такие модели имеют в своем составе электрическую цепь из ограничивающего ток резистора и светодиода или неоновой лампочки. Принцип действия подсветки довольно прост. Резистор имеет большое сопротивление, поэтому при замкнутых контактах ток через светодиод практически не проходит. При размыкании контактов ток проходит по цепи подсветки, отчего начинает гореть светодиод.

Подключение выключателя с подсветкой не отличается от подключения любой другой модели. Однако если в светильнике планируется использование энергосберегающих ламп, а для подсветки используется светодиод, возможно мигание ламп при разомкнутых контактах. Для устранения этого недостатка можно использовать лампы других типов, поставить выключатель без подсветки или использующий для подсветки не светодиод.

Правила безопасности при монтаже

Основное правило безопасности – все работы должны производиться при отключенном напряжении. Отсутствие напряжения на рабочем месте должно быть гарантировано. Стопроцентная уверенность обеспечивается производством технических мероприятий:

  • отключение напряжения в распределительном щите путем отключения соответствующего автоматического выключателя;
  • отсоединение отходящего проводника от автоматического выключателя – этим создается видимый разрыв в цепи и будет исключена ошибочная подача напряжения посторонними лицами;
  • контроль отсутствия напряжения (индикаторной отверткой, мультиметром) непосредственно на рабочем месте – из-за ошибок в маркировке или отсутствия актуальных изменений в схеме распредщита может быть отключен не тот автоматический выключатель или рубильник.


Щит распределительный с подписанными наименованиями потребителей.

Также важной частью обеспечения безопасности при работе с электроприборами служат средства защиты:

  • диэлектрические перчатки;
  • диэлектрические ковры;
  • ручной изолированный инструмент с неповрежденным, неизношенным покрытием.

И главное – следует помнить, что проводник под напряжением выглядит точно так же, как обесточенный. Отключение питания надо контролировать приборами.

Подготовительные работы и выбор места установки

Установка одноклавишного выключателя начинается с выбора расположения самого коммутационного прибора, распаечной коробки и светильника. Руководствоваться надо схемой, приведенной выше.


Практическая схема соединений.

На практике она реализуется так:

  • кабель от автомата в распредщите с жилами L, N, PE (в системе TN-C защитного проводника может не быть) подходит к распредкоробке;
  • такой же кабель уходит к светильнику;
  • в разрыв фазного провода включается двухжильный кабель для подключения выключателя.

Очень желательно для первых двух пунктов применять кабельную продукцию с цветовой или цифровой маркировкой жил. Это снижает трудозатраты при расключении (не нужна прозвонка и маркировка жил) и сводит к минимуму вероятность ошибки. А для кабеля, отходящего к коммутационному прибору, маркировка не обязательна – подключение не зависит от фазировки.

Обычно для обустройства освещения выбирается кабель с медными жилами сечением 1,5 кв.мм. Кабели, пригодные для монтажа, можно выбрать из таблицы.

КабельКоличество жилДополнительные свойства
ВВГп 2х1,52Плоский
ВВГп – НГ 2х1,52Плоский, негорючий
ВВГ 3х1,53
NYY-J 3х1,53Негорючий
ВВГ – НГ- Ls 3х1,53Негорючий с низким выделением дыма

Правила устройства электроустановок места установки бытовых выключателей строго не регламентируют. Точно задано только расстояние до газовых труб. Оно должно быть не менее 0,5 м. Рекомендуется лишь устанавливать аппараты на высоте 1 м. Исключение – детские учреждения. Там коммутационные элементы должны быть смонтированы вне досягаемости детей – 1,8 м, и на этот счет Правила строги. В остальном можно руководствоваться принципами безопасности и удобства. Также надо определить тип проводки (скрытая или открытая) и при выборе места монтажа прибора и распредкоробки учитывать удобство и возможность прокладки кабельной продукции.

Устройство выключателей различного типа

Назначение любого коммутационного прибора – включать и выключать свет при воздействии на него. Но необходимое воздействие может отличаться в зависимости от конструкции.

Клавишный

Эта конструкция знакома всем. Обычный выключатель, в одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Бывают в одноклавишном, двухклавишном и трехклавишном исполнении.


Прибор с двумя клавишами.

Устройство выключателя клавишного типа почти не изменилось за много лет – за декоративными пластиковыми деталями скрывается подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.

Кнопочный

Основой такого выключателя служит кнопка. Существует два варианта такого прибора:

  1. С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение.
  2. Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле.

Первый тип приборов обычно встраивается в светильники. Второй – монтируется на вертикальную плоскость.

Шнуровой (веревочный)

Включатель веревочного типа («дергалка») выпускается как встроенным в настенные светильники, так и в качестве самостоятельного прибора для управления освещением в комнате. Управляется он посредством шнура, за который надо тянуть.


Устройство веревочного включателя.

Довольно сложный механизм работает по простому алгоритму – каждая манипуляция веревкой изменяет состояние контактов на противоположное:

  • чтобы включить свет, надо один раз потянуть за шнур;
  • выключить – потянуть второй раз;
  • снова включить – третий раз и так по кругу.

Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле. Контактная группа в большинстве случаев работает на замыкание-размыкание.

Поворотный

Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. Это довольно неудобно, поэтому такие аппараты сейчас применяют редко и только в дизайнерских целях.


Поворотный аппарат под «Ретро».

К этой же категории можно отнести и некоторые типы современных включателей, совмещенных с регуляторами яркости (диммерами). Для выключения рукоятку надо повернуть в сторону минимальной яркости и довернуть до фиксации. Для включения надо повернуть ручку в противоположном направлении.

Внутреннее устройство диммера-выключателя.

Акустический

Акустический выключатель реагирует на звук. Встроенный микрофон улавливает звук и преобразовывает его в электрический сигнал, который потом усиливается, фильтруется, сравнивается с установленным порогом.


Акустический прибор для управления освещением.

Если заданный уровень превышен, формируется команда на включение или отключение нагрузки. Такой прибор удобен, если в квартире есть человек с ограниченной подвижностью. Но помехоустойчивость таких аппаратов оставляет желать лучшего – возможны несанкционированные срабатывания от посторонних шумов.

Сенсорный

Устройство сенсорного выключателя света отличается тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия

Главное достоинство – возможность встраивания дополнительных функций, что важно при применении в системах типа «Умный дом». В остальных случаях несет скорее эстетическую функцию для оформления помещений в стиле Хай-Тек


Сенсорный включатель.

Выбор нужного образца

После принятия решения о самостоятельной замене выключающего механизма в первую очередь следует определиться с подходящим для этого образцом. При поиске надежной торговой точки обращаться следует лишь в те магазины, которые специализируются на продаже фирменных электротехнических изделий. Только при соблюдении этого правила удается подобрать качественный прибор для управления комнатным освещением.

Помимо этого приобретаемый выключатель наружный одноклавишный должен соответствовать требованиям ГОСТ Р 51324.1от 1999 года:

  • подбирается только после оценки основных эксплуатационных и технических характеристик, таких как способ переключения, рабочее напряжение и максимально допустимый ток;
  • каждая модель должна иметь сертификат качества, выданный конкретным производителем;
  • изделие не должно нарушать общего интерьера помещения.

Выпускаемые большинством производителей модели рассчитаны в основном на нагрузочные токи до 10-16 Ампер и напряжение 250 Вольт.

На практике встречаются исключения из общепринятых стандартов. Образцы с металлокерамическими контактами с добавкой серебра имеют ограничение по току до 4 Ампер. Помимо параметров, определяющих токовый режим работы при выборе коммутирующих устройств учитывается количество имеющихся полюсов (оно может варьироваться от одного до 3-х). К одной из этих разновидностей относится выключатель двухполюсный одноклавишный.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
