Схема подключения проходного выключателя: подключаем пошагово с двух и трех мест

Устройство и задачи проходного выключателя

Двухклавишные проходные выключатели внешне схожи с обычными, используемыми для управления группами ламп светильников, люстр, бра и прочих осветительных приборов. Но как одни, так и другие используются для решения бытовых задач потребителей.

Проходные и традиционные двухклавишные выключатели служат для управления:

• двумя независимыми светильниками/люстарами;
• двумя группами ламп на одном осветительном приборе.

Но обычные двухклавишные выключатели дают возможность включать/выключать осветительные приборы с одного места, а проходные – с различных. Что и является их основной задачей и преимуществом.

Эта особенность и наличие двух клавиш даст возможность не только включить светильники в одной точке какого-либо помещения и выключить в другой, но и задействовать только часть лампочек прибора.

При необходимости можно привести в рабочее состояние осветительные приборы в смежных комнатах, частях здания. К примеру, осветить не только лестницу, но и подвал, в который она ведет. Что избавит от необходимости передвигаться на ощупь в темных помещениях и позволит экономить электричество.

Технологичные двухклавишные проходные выключатели успешно используются в любых помещениях. Это утверждение справедливо и для небольших квартир, особенно при наличии зонирования и желания оптимально использовать возможности имеющихся систем освещения

В жилых помещениях такие выключатели применяются наиболее часто, так как именно их обычно оснащают несколькими независимыми системами освещения.

Использование двуклавишных включателей бывает выгодным даже в небольшом помещении. Например, в доме-«хрущевке» с проходными комнатами или просто оснащенными двумя линиями освещения.

Чем отличаются от одноклавишных включателей?

Электроустановочные изделия на одну клавишу, причем, как проходные так и обычные, позволяют управлять только одним светильником или единственной группой ламп. А вот двухклавишный аналог — двумя.

Монтаж любых проходных выключателей отличается от замены обычных. А основное отличие в том, что владельцам помещения придется принимать более важные решения. К примеру, определять место и способ установки оборудования. И к этому нужно отнестись серьезно, чтобы избежать ошибок

В результате максимально эффективно обе разновидности изделий получится использовать в различных условиях эксплуатации.

Конструкционные особенности изделия

Проходной двухклавишный выключатель конструктивно состоит из 2-х одноклавишных аналогов. А поэтому имеет в 2 раза больше контактов для подключения проводов.

Так, если у проходных включателей, оборудованных единственной клавишей, их всего 3 (а у обычных вообще 2), то у двухклавишных — 6:

• входных — 2;
• выходных — 4.

Чтобы избежать ошибок при монтаже производители на корпусе прибора нередко указывают схему подключения или маркируют входы/выходы.

Часто можно услышать, что такое большое количество контактов нужно для обеспечения работы выключателя по принципу «перекидывания». Но такая формулировка не вполне соответствует действительности. Так как выключение происходит, когда контакты, входящие в состав двухклавишных выключателей и управляющих одной линией, просто перемещены в разные положения.

Если же указанные элементы конструкции переключением клавиши возвращены в одно положение, тогда произойдет включение лампочек.

То есть, у клавиш нет привычных пользователям фиксированных положений «включено»/«выключено», как у традиционных переключателей. Хотя у обеих разновидностей оборудования органы управления перемещаются одинаково.

На фото изображен двухклавишный проходной выключатель. Его основная особенностью – большое количество входов/выходов. В этом случае они промаркированы производителем стрелками, чтобы снизить вероятность ошибки при подключении

Большее количество контактов требует использования большего количества проводов для обеспечения работоспособности двухклавишных выключателей. Если сравнивать с одноклавишными аналогами, то их потребуется ровно в 2 раза больше.

Схемы подключения проходного выключателя

Создают 2 и более точек управления освещением. Потребуются 2 проходных включателя в начале и конце цепи. Между ними размещают перекидные – сколько понадобится.

Электрическая схема

Выключатели подключают кабелем с количеством жил в зависимости от схемы. Для распределения линий электрической цепи используют монтажные коробки. Для несложных схем соединения можно выполнить в коробке выключателя.

Схема проходного выключателя.

Схема управления с 2 мест

Используют 2 проходных устройства. На одиночную клемму первого подается фаза, которая дальше идет на такую же второго переключателя, оттуда к светильнику. Другие 2 контакта, к каждому из которых подключены отдельные провода, работают на разрыв/замыкание. Они создают 2 цепи питания. Когда отключают одну линию, задействуется другая.

Схема управления освещением из двух мест.

Схема управления из 3 точек

Схема подключения проходного выключателя с 3 мест требует 2 таких устройства. Между ними коммутируют 1 перекрестный переключатель. Последний – тип спаренного устройства с 4 контактами. Нажимая на нем клавишу, подключают 1 пару независимых электрических контактов. Разрывают цепь, изменяя положение любой клавиши одного из 3 выключателей.

Схема управления освещением из трех мест.

Схема для 4 и более точек

Для создания схемы используют проходные устройства в начале и конце электрической цепи. Между ними монтируют реверсивные переключатели. Общее число устройств равно количеству точек включения электричества.

Требуется более подробное объяснение принципа работы перекрестного выключателя. У него 4 контакта: по 2 на входе и выходе. Например, подключив подачу тока к клемме 1, через переключатель снимают его с третьей, со второго контакта – на четвертом. Когда переключают устройство, напряжение на входе остается на тех же клеммах. Выход меняется: с первого контакта он снимается на четвертом, со второго – на третьем.

Схема управления освещением для четырех точек.

Когда все устройства в одинаковом положении, ток идет к потребителю. Достаточно изменить состояние одного, и цепь разомкнется; нажать любой другой – освещение возобновится.

Схема с распредкоробкой

Распределительная коробка – это место, где, согласно схеме, соединяют провода от разных приборов, создавая электрическую цепь.

Использование распредкоробки положительно сказывается на монтаже и дальнейшем обслуживании системы управления освещением:

• удобнее производить скрутку проводов;
• легче находить неисправность в процессе эксплуатации;
• проще подключить другие дополнительные приборы при необходимости.

Схема для 2 выключателей несложная. В коробку заводят провода от сети. Нулевой соединяют с таким же от светильника. Фазный направляют на первый выключатель, подключают к одиночному контакту. С переключателя ток снимается через 2 клеммы. От них 2 фазные жилы идут в коробку и через скрутку на двойные контакты второго выключателя. С него через одиночную клемму провод уходит в монтажную коробку, оттуда – к лампе.

Схема управления с распределительной коробкой.

С увеличением количества выключателей усложняется схема. Возможно, придется использовать больше 1 коробки.

Подключение сенсорного выключателя

Освещением можно управлять через пульт. С него подают сигнал на блок управления. Его используют вместе с сенсорными проходными девайсами.

В схеме различают главный (Master) и вспомогательные (Slave) выключатели.

В Master задействованы клеммы:

• Lin – фазная;
• L1, L2 – для нагрузки;
• COM – информационная.

У Slave задействуют контакты Lin и COM.

Если проводка уже проложена, сенсорные выключатели можно установить вместо клавишных, не изменяя схемы, без вскрытия распредкоробки. Подают фазу на выключатели, между собой соединяют контакты COM. Дополнительно в удобном месте через провода подключают блок управления.

Схема подключения сенсорного выключателя.

Для управления светом через пульт требуется программирование.

Его выполняют в 3 приема:

прикасаются пальцем к сенсору главного переключателя;

услышав звуковой сигнал, убирают палец;

на мгновение касаются сенсора выключателя Slave.

Способ №2. Одноклавишный переключатель

Если вы беретесь переделывать двухклавишный выключатель в одноклавишный переключатель с конструктивным изменением положения клемм, желательно использовать два коммутатора одного типа или хотя бы схожие по конструкции и размеру

Обязательно обратите внимание, позволяет ли конструкция развернуть подвижную контактную группу выключателя таким образом, чтобы в первом положении они замыкали один контакт, а во втором противоположный

Порядок изготовления проходного выключателя с одной клавишей заключается в следующем:

1. Перед выполнением монтажных работ обязательно отключите электропитание на соответствующем участке цепи. Если вы отключаете только один автомат, обязательно проверьте отсутствие напряжение индикатором.
2. Если вы собираетесь снять действующий выключатель из коробки, сначала снимите фальшпанель и удалите фиксаторы. Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.
3. Если вы используете новый выключатель, можете пропустить предыдущий пункт. Тогда сразу переходите к демонтажу электрических контактов с полимерного или керамического основания.

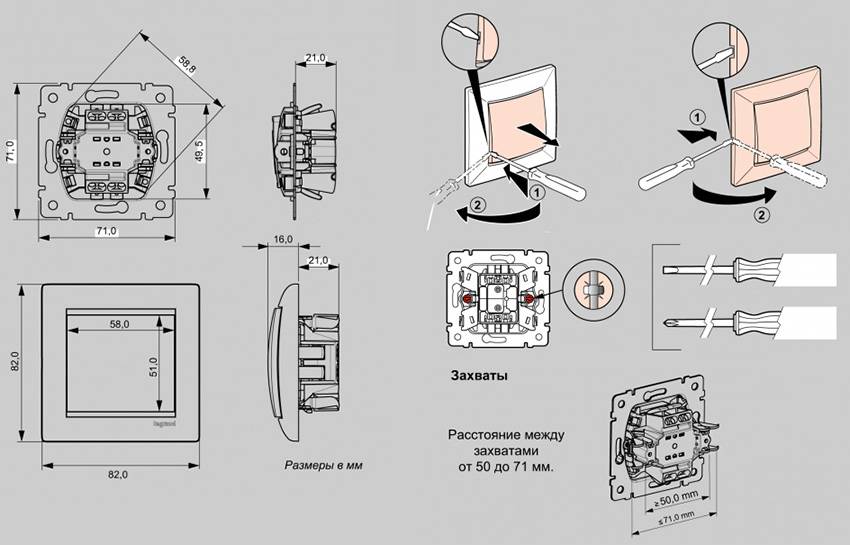

4. При помощи отвертки разберите устройство, отделите металлические пластины – перекидные контакты.

Рис. 3. Разберите выключатель

В зависимости от конструкции выключателя вам понадобится открутить болты, вытянуть пружины из станины или расцепить замок.

На керамическом или полимерном основании расположены неподвижные контакты. Одни из них потребуется развернуть на 180°, чтобы при переключении клавиши замыкался второй контакт.

Рис. 4: разверните один из контактов

Но такая манипуляция возможна не на всех коммутаторах, в некоторых вариациях придется доработать контакты – припаять дополнительную шину, чтобы удлинить ламели. Поэтому  в каждой модели нужно детально разобраться.

На вводе фазного провода установите перемычку, чтобы приравнять потенциал на обеих клеммах.

Рис. 5: установите перемычку

• Ту же процедуру повторите со вторым выключателем, чтобы получились два проходных. Соберите все элементы в обратной последовательности, но вместо двух клавиш установите одну, которая по габаритам сможет свободно двигаться на имеющемся креплении.

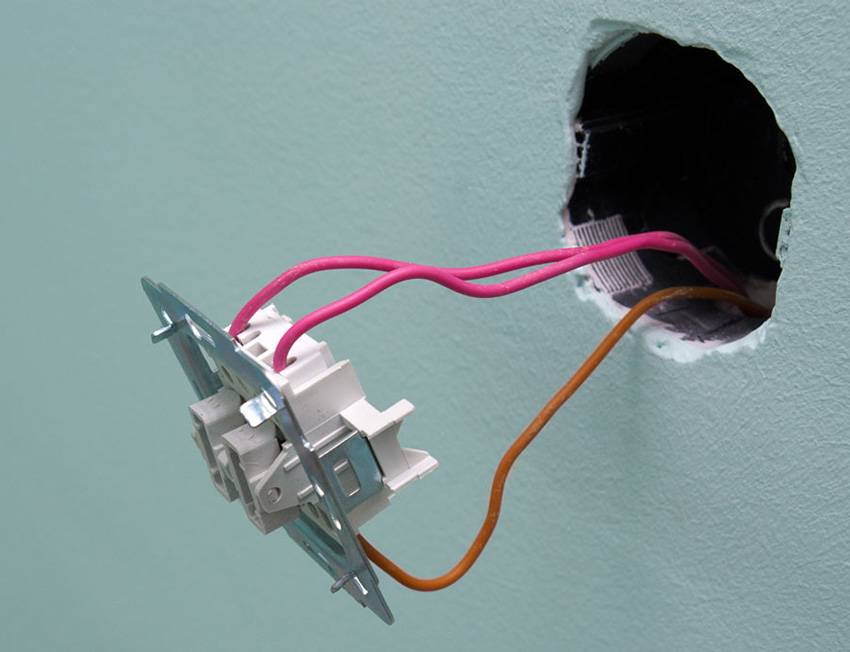

• Установите оба переключателя в коробки под них. От выходных клемм одного подключите провода к аналогичным контактам другого. Пары контактов должны соединяться отдельными проводами.

Перед вводом в работу, желательно проверить качество замыкания при переключении. Для этого прозвоните цепь на обе пары контактов —  у вас должно получиться практически нулевое сопротивление в обоих вариантах.

В противном случае клавиша одного из проходных выключателей неплотно прилегает в определенном положении, соответственно, выключатель нужно будет перебрать и устранить неполадку. Если вы планируете прокладывать проводку, актуально использовать трехжильный провод  таким будет гораздо удобнее работать.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

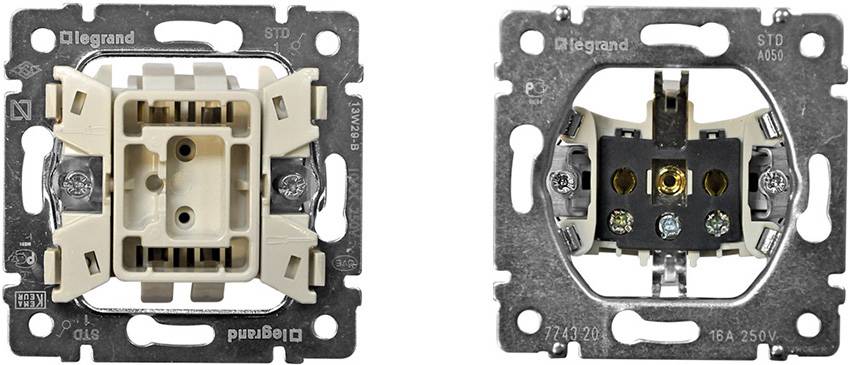

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

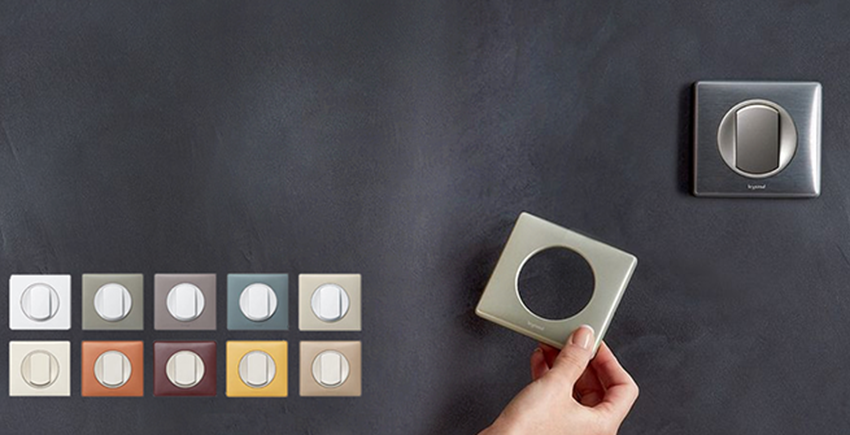

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

https://youtube.com/watch?v=9cG_VmdR4uk

В каких случаях не надо контролировать целостность цепи.

Проще рассмотреть случаи, когда целостность цепи контролировать не надо. Во всех остальных случаях контроль целостности цепи обязателен.

Итак, контролировать цепь не нужно:

1. Когда устройство управления само контролирует цепь и сигнализирует об ее неисправности.

Такое возможно, если сигнал передается на прибор пожарного мониторинга, прибор управления оповещением, пожарный шкаф управления или в другой прибор пожарной сигнализации.

2. Когда устройство управления должно просто обесточиваться.

Например, снятие силового напряжения с клапанов огнезащиты ОЗК, обесточивание подпитки катушки пускателей общеобменной вентиляции или временное отключение линейных пожарных датчиков для их сборса.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Виды бытовых коммутирующих устройств

Переключатели бывают кнопочные, клавишные и поворотные. Первый вариант обычно используется только в качестве звонка у входной двери. Он для управления освещением не подходит.

А вот второй тип для включения/выключения света в жилом доме – как раз то, что надо. Поворотная разновидность больше предназначена для производственных и подсобных помещений. У таких изделий не слишком презентабельный внешний вид.

По количеству клавиш переключатели бывают:

• одноклавишными;
• двухклавишными;
• трехклавишными.

Они делятся на обычные (проходные), комбинированные и перекрестные (промежуточные). Первые имеют три контакта. У вторых эта тройка клемм увеличивается умножением на число клавиш. А у третьих входов и выходов по два. Последние предназначены для схем не с двумя, а несколькими точками включения света.

По типу управления в частных домах выключатели освещения обычно применяются стандартные клавишные, но есть и модели с сенсорами и дистанционным управлением

По схеме подвода проводов выключатели бывают для открытой (накладные изделия) и скрытой (встроенные аналоги) проводки. Первые крепятся на стене дюбель-саморезами, а вторые фиксируются в подрозетниках с помощью распирающих ножек.

При выборе переключателей для подсоединения по схеме проходного выключателя необходимо грамотно подобрать количество клавиш (на каждую подключаемую группу по одной). Если точек управления в планах делать две, то потребуется лишь пара обычных трехконтактных устройств.

Если этих точек нужно больше, то на каждое такое место для включения в единую систему придется дополнительно брать промежуточный перекрестный прибор.

В подавляющем большинстве случаев клавиша бытового переключателя имеет два положения на замыкание одной из цепи. Но встречаются и модификации с нулевым серединным состоянием. При таком положении оба контура оказываются разорванными.

Какие ошибки можно допустить?

Естественно, при неумении читать схему монтажа проходных двухклавишных выключателей «Лезард», можно допустить массу ошибок. И самая первая случается при поиске общего контакта. По ошибке некоторые люди думают, что общей клеммой считается та, которая расположена отдельно от двух других. И это не так совсем. Конечно, на некоторых моделях такая «фишка» может прокатить, но случается это достаточно редко.

И если соберете схему с ошибкой, переключатели не смогут правильно работать, сколько их не клацай

Общий контакт может располагаться в любом месте, поэтому важно найти его, ориентируясь на схему или показания прибора. Достаточно часто такие проблемы возникают при установке или замене выключателей проходного типа от разных производителей. Посмотрели информацию по одному, соединили его правильно, а второй оказался другого производителя

И его по такой же схеме подключили, а он не работает. Чтобы восстановить работоспособность, нужно найти общий контакт и подключить все провода правильно. Этот шаг является главным, от него напрямую зависит то, как будет работать вся система в дальнейшем. Не нужно ориентироваться на авось, лучше несколько раз убедиться в том, правильно ли определены контакты. А чтобы не забыть, можно маркером пометить их. Таким образом, конечно, чтобы не было видно этих меток снаружи

Посмотрели информацию по одному, соединили его правильно, а второй оказался другого производителя. И его по такой же схеме подключили, а он не работает. Чтобы восстановить работоспособность, нужно найти общий контакт и подключить все провода правильно. Этот шаг является главным, от него напрямую зависит то, как будет работать вся система в дальнейшем. Не нужно ориентироваться на авось, лучше несколько раз убедиться в том, правильно ли определены контакты. А чтобы не забыть, можно маркером пометить их. Таким образом, конечно, чтобы не было видно этих меток снаружи.

Но случается и такое, что тот прибор, который вы используете, не является проходным

Поэтому при покупке нужно обращать внимание на то, какой тип устройства – проходной или обычный двухклавишный. Также стоит упомянуть и про неверное соединение перекрестных устройств. Некоторые электрики провода от первого выключателя «сажают» на контакты, расположенные вверху

А от второго выключателя – на контакты, которые внизу. Но нужно делать несколько иначе – все провода подключаете к устройству крест-накрест. Только в этом случае вся конструкция сможет правильно функционировать

Некоторые электрики провода от первого выключателя «сажают» на контакты, расположенные вверху. А от второго выключателя – на контакты, которые внизу. Но нужно делать несколько иначе – все провода подключаете к устройству крест-накрест. Только в этом случае вся конструкция сможет правильно функционировать.
