Как сделать столбчатый фундамент для каркасного дома своими руками: Пошаговая инструкция

Виды используемых материалов

Чтобы приступить к возведению опорно-столбчатого фундаментного основания, нужно сделать правильный выбор материалов, из которых будут создаваться опоры. К решению этого вопроса нужно подходить исходя из вышеуказанных условий и типа сооружения.


Обычно используются:

  • дерево;
  • кирпич;
  • асбестовые и металлические трубы;
  • фундаментные блоки;
  • монолитный железобетон.

Дерево

Опорные столбики готовят из чурбанов (отрезков брёвен) или бруса.

Такое основание пригодно для лёгких построек таких, как сараи бани, беседки и пр. Деревянные столбики очищают от коры и пропитывают антисептиками.

Часть древесины, которая будет погружена в почву, обмазывают битумными составами, а на дно ямки укладывают рубероид.

Кирпич

Для строительства лёгких каркасных и деревянных домов на плотном грунте возводят кирпичный столбчатый фундамент. Для этого используют красный, редко силикатный, кирпич.

Этот вариант приемлем для мелкозаглублённых фундаментов. Столбики выкладывают в виде квадрата в плане со сторонами шириной в 1,5 кирпича.

В центральное отверстие кладки помещают 2 – 4 отрезка арматуры для последующей связи с ростверком. Затем проём заливают бетоном.

Асбестовые и металлические трубы

Бетонированные трубы представляют собой конструктивы большой несущей способности. Оболочка из металла или асбеста является одновременно опалубкой и частью фундамента.

Для опорно-столбчатого основания применяют трубы с толщиной стенки не менее 4 мм. Трубы, заполненные бетоном, хорошо зарекомендовали себя при возведении основания в рыхлой почве.

Фундаментные блоки

Единственным недостатком является то, что блоки невозможно точно рассчитать под нагрузку от дома, а это ведёт к лишним затратам, что может значительно увеличивать общую стоимость строительства.

Однако в сравнении с монолитными опорами, отпадает необходимость задерживать стройку на 30 дней до полного набора несущей способности залитого бетона в опалубку.

Монолитный железобетон

Это классический вариант опорно-столбчатого фундамента. Его устанавливают, как правило, для частных домов высотой в 2 этажа. В приямки ставят опалубку, внутрь которой погружают каркас.

Затем конструкцию заполняют жидким бетоном. Через 30 дней опоры достигают нужного уровня несущей способности приемлемого для продолжения строительства.

Правила самостоятельного возведения кирпичного фундамента

  1. Основное правило: строгий отбор кирпича для фундаментной кладки. Выбирать следует только полнотелый красный глиняный кирпич, обязательно пережженный, так как главной причиной разрушения кирпича является повышенная влажность, а пережженный керамический кирпич характеризуется низкой влагопроницаемостью.
  2. Кладка кирпичного фундамента ведется на цементно-песчаном растворе повышенной крепости (1:3) с гидроизолирующими добавками.
  3. Обязательное устройство тщательной гидроизоляции при возведении кирпичных фундаментов на участках, где грунтовые воды залегают близко к поверхности земли.
  4. Выполнение подошвы основания бетонной отливкой и его специальная отсыпка необходимы для улучшения условий эксплуатации и усиления кирпичного фундамента.
  5. Расчет глубины залегания кирпичного фундамента ведется по общим правилам, но обязательным условием является его возведение на слое устойчивого, твердого грунта.*

* Столбчатый кирпичный фундамент применять не рекомендовано:

  • на слабых горизонтально подвижных грунтах (возможность опрокидывания фундамента);
  • на участках с перепадами высот по грунту от 2 метров и более.

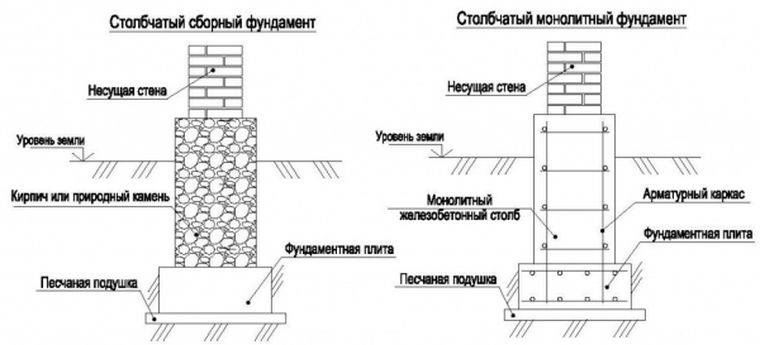

Виды столбчатых фундаментов

По варианту изготовления фундамент столбчатого типа можно разделить на:

  • сборный;
  • монолитный;
  • деревянный.

Сборный вид включает бетонные блоки, кирпич, а также стальные трубы.

Монолитный вид представляет собой железобетон. Строительные материалы, которые используются для производства отдельных элементов, должны отвечать всем предъявляемым требованиям, а также обеспечивать надежность и высокую прочность. Монолитный вид возводится на строительной площадке путем заливки раствора бетона в выполненную опалубку с армированием. Столбы при таком варианте могут иметь квадратное, а также прямоугольное сечение.

Монолитный железобетонный вариант является самым устойчивым при выполнении строительных работ по возведению сооружения.

Глубина заглубления такого варианта обычно не превышает полутора метров. Стандартное расстояние между столбами должно быть не менее 1,5 метров, но не более 2,5 метров.

По заглублению столбчатое основание можно разделить на:

  • заглубленный вариант, который располагается ниже уровня промерзания грунта, глубина которого, равна одному метру и более;
  • мелкозаглубленный вид чаще всего заглубляется на 50 сантиметров;
  • незаглубленный вариант используется только для легких построек, снимается только верхний плодородный слой почвы.

Нижняя часть опоры должна располагаться на 30 сантиметров ниже уровня промерзания грунта.

Основное требование, которое предъявляется к уровню заглубления – конструкция не должна касаться уровня грунтовых вод.

Виды фундамента по варианту сечения:

  1. Фундамент стаканного типа может возводиться под общественными, а также промышленными сооружениями. Он может выдерживать довольно большие нагрузки. Данный вид имеет ступенчатую форму. Состоит конструкция из основания, которое возводится на песчаной подложке, стаканного подколенника, на который устанавливаются опорные столбы. Такой вариант обеспечивает надежность конструкции, а также более долгий срок службы всего здания.
  2. Столбы постоянного сечения могут быть использованы для одноэтажных построек с не большим общим весом, которые могут быть выполнены из натурального бруса или каркасных вариантов. Площадь основания не способна выдержать сильных нагрузок.

При необходимости возведения более тяжелого сооружения, а также строительства на неустойчивых грунтах, строители рекомендуют выполнить комбинированный вид – столбчато-ленточный фундамент.

Он сочетает достоинства двух видов фундаментов. Столбы при таком варианте заглублены в грунт, а ленточное основание равномерно распределяет общую нагрузку между сваями. Лента не оказывает никакого давления на грунтовое основание.

Опорно-столбчатый фундамент может быть выполнен из кирпича, стальных, либо асбестовых труб, из монолита, бетонных блоков, а также натурального дерева. Такой вариант позволяет выполнить все работы максимум за три дня. Эта цифра может меняться в зависимости от площади будущей постройки.

Укрепляем основание на столбах

Если при расчетах допущена ошибка, либо не соблюдены особенности выполнения работ, спустя несколько лет вы столкнетесь с проблемой – опоры отклонятся от вертикального уровня либо погрузятся в грунт. Здание словно подвисает в воздухе, по его стенам образуются трещины.

Основными причинами таких явлений могут стать не только ваши ошибочные действия, но и сезонные погодные условия, а также строительство более крупных объектов в непосредственной близости. Бывает и такое, что владелец дома желает увеличить площадь, возводя пристройки или вторые этажи, но такие дополнительные нагрузки в проекте не рассчитывались. В любом случае, фундаментную основу предстоит ремонтировать.

Легче всего в таком случае заменять сваи буронабивными опорами. Основная сложность состоит в том, что объект придется приподнимать и временно фиксировать. Поврежденные столбы удаляются, освободившиеся шурфы углубляются сантиметров на тридцать – пятьдесят. После этого возводятся новые опоры.

Для каких ограждений применяется ленточный фундамент?

Фундаментное основание ленточного характера используют при необходимости надежной основы, которая должна устанавливаться под ограждения с увеличенной массой.

Виды ограждений:

  • кирпичное;
  • кованое;
  • каменное;
  • габион;
  • профлист;
  • деревянный массив;
  • бетон.

Ленточный вариант фундамента подходит для участка, на котором обустройство глубокого столбчатого основания невозможно. Для слабой почвы применяют заглубленную ленту, а для твердой — незаглубленную.

Среди плюсов выделяют:

  • высокую прочность даже при небольшом заглублении;
  • повышенные показатели устойчивости по отношению к механической нагрузке и воздействию окружающей среды, включая ветер;
  • срок эксплуатации забора увеличивается на несколько десятков лет за счет получения прочной основы;
  • при необходимости можно провести усиление конструкции фундамента с помощью дополнительных труб или металлических уголков;
  • возможно провести облицовку, что придает более эстетичный вид ограждению.

Еще одним существенным нюансом будет требование к строгому выполнению порядка работ, так как любая ошибка может привести к уменьшению характеристик фундамента и уменьшенному сроку эксплуатации. До момента начала работ учитывают все факторы и составляют план обустройства основания в виде схем и чертежей.

Чертежи и схемы

На предварительном этапе проводятся расчеты и создаются чертежи, в которых учитывают все основные данные по фундаментному основанию и забору. Для каждого типа забора чертеж составляется индивидуально. Пример:

На схемах отмечаются все размеры и используемые материалы:

Дополнительно должны быть учтены места с усилениями фундамента арматурой или аналогичными методами.

Виды столбчатого фундамента: какой выбрать

В зависимости от материала, выделяют несколько видов столбчатого фундамента.

Виды столбчатого фундамента

Каждый из них имеет свои особенности установки.

  1. Монолитный железобетонный фундамент. Прочный, способный выдерживать большой вес (например, двухэтажный деревянный домик). Подходит для сложного грунта.
  2. Кирпичный столбчатый фундамент. Самая прочная основа с наиболее длительным сроком службы, если подобрать полнотелый обожжённый кирпич с минимальным коэффициентом влагопоглощения.
  3. Бетонный фундамент. Его долговечность будет зависеть от качества выбранного материала.
  4. Столбчатый фундамент из бутового камня. Не устойчив на подвижной почве, поэтому его можно устанавливать на относительно ровной поверхности.
  5. Столбчатый бутобетонный фундамент надёжен и может укладываться разными способами.
  6. Деревянный фундамент. Если бревна покрыть огнебиозащитным, а затем гидроизоляционным материалом, то изготовленный из них фундамент способен прослужить длительное время под беседками, террасами, верандами.
  7. Асбестовый фундамент. Изготавливается из асбестовых труб, которые играют роль своеобразной несъёмной опалубки. Выдержит массивную деревянную постройку.
  8. Столбчатый фундамент из металлических свай. Они вкручиваются в глубоко в грунт, закрепляясь в самых плотных слоях.

Выбор фундамента зависит от грунта и сооружаемой конструкции. Материал зависит от того, из чего будет изготавливаться будущая постройка и какого она будет веса. Также от веса и от качества грунта зависит глубина.

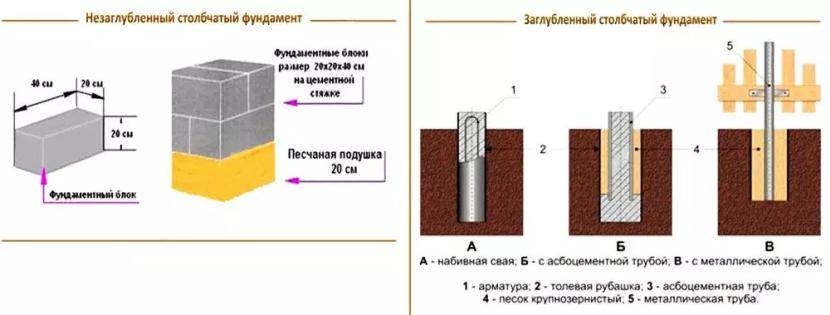

В зависимости от заглублённости фундамента выделяют три его типа

Важно выбрать подходящий под конкретную местность и вес тип, потому что он обеспечит стойкость опоры:

  1. Незаглублённый. Устанавливается почти поверх почвы, нужно лишь снять её плодородный слой. Подходит для непучинистой почвы. Применяется при строительстве небольших бань и мелких хозяйственных построек. Незаглублённый фундамент лучше делать из бетона или кирпича.
  2. Мелкозаглублённый. Он монтируется на глубине 40-70 см. При его изготовлении чаще всего используются трубы из асбеста, пластика или металла. Подойдёт для строительства беседок, веранд или террас на слабопучинистой почве.
  3. Заглублённый. Монтируется ниже точки промерзания грунта. Обычно устанавливают на глинистую и водонасыщенную почву.

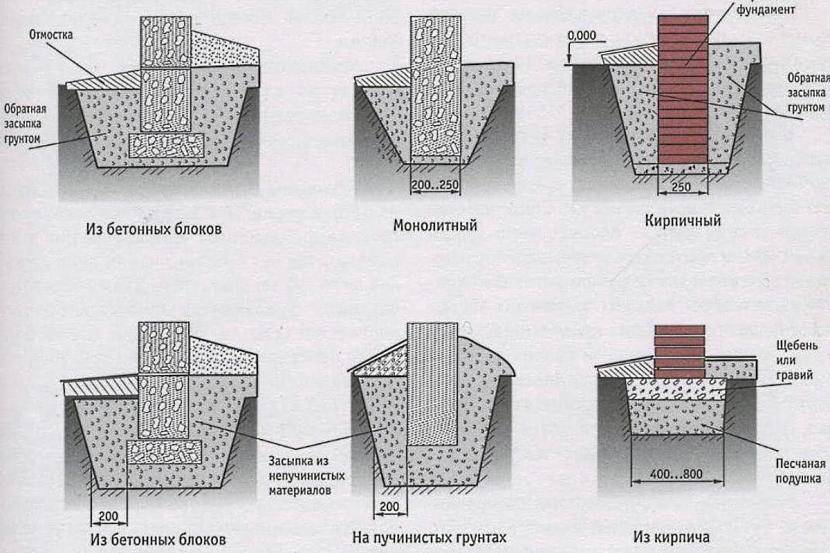

Конструкция заглублённого и незаглублённого фундамента

От того, как делать столбчатый фундамент, зависит прочность строения и срок его службы: если фундамент подобрать под конструкцию неправильно, то стены могут перекоситься, появятся трещины или дом попросту просядет.

Технология в зависимости от типа фундамента

Как сделать обвязку каркасного дома? Последовательность монтажа во многом зависит от типа фундамента. Рассмотрим процесс изготовления нижней обвязки для наиболее распространенных типов оснований.

Свайный или столбчатый

Из всех типов фундаментов, распространенных в наших климатических условиях, свайный имеет наибольшее количество вариантов. Подчас они значительно отличаются друг от друга.

Так, может отсутствовать ростверк, высота свай над землей может быть разной, толщина и материал тоже могут иметь массу типов. Тем не менее имеются общие моменты монтажа. Нижняя обвязка каркасного дома на винтовых сваях выглядит так:

  1. Прежде всего, надо создать гидроизолирующую отсечку между материалами обвязки и фундамента. Это может быть рубероид (толь), нанесение битумного слоя и т. п.
  2. Раскладка бруса или досок по местам установки.
  3. Из бруса делается обвязка углов каркасного дома вполдерева.
  4. Устанавливается брус, крепление к ростверку (или непосредственно к сваям) делается при помощи анкеров или резьбовых шпилек, наваренных на основание. Обязательна проверка при помощи уровня на горизонталь.
  5. Угловые соединения усиливаются гвоздями, шурупами или болтами.
  6. Крепятся лаги с нужным шагом.

Нижняя обвязка каркасного дома на столбчатом фундаменте выполняется таким же образом.

Ленточный

В данном случае крепление нижней обвязки каркасного дома к фундаменту производится проще. Имеется сплошная бетонная лента с ровной горизонтальной поверхностью, позволяющая прочно прикрепить обвязку.

Нижняя обвязка каркасного дома на ленточном фундаменте делается в таком порядке:

  1. На ленту укладывается слой гидроизолятора.
  2. Изготавливаются гнезда для угловых соединений.
  3. Брус или обрезная доска крепится на шпильки, болты или анкеры.
  4. Усиливаются углы. Дополнительно проверяется горизонталь, при необходимости положение бруса корректируется клиньями или подкладками.
  5. Монтаж лаг делается наиболее удобным способом, при этом следует учитывать наличие ленты как опоры для лаг. Обязательна гидроизоляция при опоре на ленту.

Плитный

Для плитных фундаментов наличие нижней обвязки диктуется только способом возведения стен. Если в качестве рабочей схемы выбирается метод платформы, то нижняя обвязка не нужна.

В этом случае обходятся созданием чернового пола, на котором собираются и поднимаются стены. Порядок такой:

  1. Укладка сплошного гидроизоляционного покрытия рулонными материалами.
  2. Установка опорных брусков, на них в перпендикулярном направлении монтируются лаги чернового пола.
  3. Настилается черновой пол, образуя площадку для сборки каркасов стен.
  4. Разметка, сборка стен.

В случаях, когда сборка стен ведется постоечным методом, то нижняя обвязка нужна и делается так:

  1. Делается гидроизоляция плиты.
  2. Раскладывается брус или обрезная доска, делаются гнезда для соединения углов.
  3. Установка бруса, соединение углов, проверка параллельности и горизонтали.
  4. Монтаж лаг. Все этапы требуют постоянного контроля плоскости и горизонтали.

Углы в случае с брусом соединяются вполдерева, с усилением в виде бобышек, металлических пластин, болтов или скоб. Необходимо помнить, что все крепежные элементы из металла нуждаются в защитной обработке окрашиванием или нанесением битумного покрытия. После монтажа пола, стен и наружной обшивки доступа к металлическим деталям не будет, их состояние контролировать станет невозможно, поэтому следует заранее позаботиться об их защите от коррозии.

Внимание! Для ленточных или плитных оснований наилучшим способом крепления бруса будет соединение на деревянные пробки, закрепленные в бетоне. Материал следует выбирать наиболее смолистый, для защиты от влаги. Отверстия для пробок внутри следует покрыть битумом

Отверстия для пробок внутри следует покрыть битумом.

Необходимые материалы и инструменты

Для строительства потребуется подготовить следующие рабочие инструменты:

  1. Кельма или мастерок. Его используют для распределения раствора, уборки остатков цемента, выравнивания его по поверхности.
  2. Молоток с острым краем. Он нужен для раскола кирпича на несколько частей.
  3. Отвес для проверки правильной вертикальности. Шнур для выкладки кирпичей по прямой линии.
  4. Порядовка. Она применяется для разметки рядов по толщине шва.
  5. Правило. Лучше покупать конструкцию из дерева. При помощи этого инструменты проверяется качество поверхности.
  6. Лопата и вместительная емкость с большими бортами. Можно использовать бетономешалку.

Перечень материалов, которые потребуются для работы – кирпичи, песок и цемент, добавки, которые улучшают пластичность и свойства, вода, специальная сетка. Их нужно подготовить заранее, выбирать качественные компоненты.

Ошибки при строительстве и способы их избежать

Нередко застройщики, после принятия решения о самостоятельном возведении столбчатого фундамента, допускают ошибки, вызывающие впоследствии всевозможные проблемы.

Их можно систематизировать, представив перечень наиболее распространенных огрехов:

  1. Существенным дефектом сооруженного фундамента становится его неравномерное проседание, которое возникает из-за неточности в расчете глубины, на которую внедряют в почву кирпичные столбики либо неравномерное их углубление.
  2. Кирпичные опоры получают неравномерную нагрузку из-за ошибок планирования ее распределения (некоторые забывают о желании надстроить впоследствии второй этаж здания и не учитывают его вес при расчетах).
  3. При кладке применяют низкокачественные материалы — приобретают цемент не рекомендуемой марки либо такой, который несколько лет хранился на складе магазина стройматериалов, покупают некачественный кирпич (пережженный, с трещинами), завозят на строительную площадку песок с примесью глины.
  4. Не учтено при выполнении расчетов реальное состояние несущих характеристик почвы.

Чтобы предотвратить эти и иные характерные ошибки, желательно заказать выполнение расчетов у опытных специалистов. Также необходимо скрупулезно контролировать все строительные мероприятия по мере их выполнения.

Много важной и полезной информации о столбчатом фундаменте найдете здесь

Что представляет собой столбчатый (свайный) фундамент?

Под столбчатым основанием понимается группа свай расположенных под зданием, в первую очередь, по периметру, под углами, под капитальными стенами и пересечением перегородок. Максимальное расстояние между столбами с учетом массы здания, его размеров — 1-2 метра.

Верхняя часть опоры должна выступать над поверхностью земли на 50-80 см. Это позволяет и избежать весеннего половодья, и затопления при сильных дождях, и свести к минимуму вероятность появления плесени на цоколе и загнивания нижней обвязки, если речь идет о деревянном доме по финской технологии. Ширина столбов определяется индивидуально.

Самые часто встречающиеся размеры 400х400, 500х500 мм.

Плитный фундамент

Плитный фундамент — это монолитная плита, сделанная из железобетона и залитая под всем зданием.

Этот тип фундамента имеет самую большую площадь опоры по сравнению с остальными, и поэтому обеспечивает большую устойчивость дома на земле с более слабой несущей способностью. По этой же причине он сильнее всего противодействует силам пучения, поскольку в результате их влияния конструкция опускается и поднимается целиком. Отсюда взялось другое название фундамента в виде монолитной плиты — плавающий фундамент. При возведении дома на плавнях или болотах подобный фундамент незаменим, поскольку построенное на нем здание будет двигаться исключительно целиком, что не даст образоваться в нём трещинам и завалам.

Плитный фундамент строится высотой от 10 см и далее на утрамбованные песок и щебень, поверх которых стелится гидроизоляция. Поверх изоляции вяжется каркас из арматуры в виде 2-х сеток, нижней и верхней, недвижимо связанных одна с другой. Арматуру нужно брать ребристую с сечением 1,2–1,6 см. Используя такой фундамент можно сделать каркасную пристройку к дому.

Плюс иногда возникают силы скручивания. Поэтому арматуру для каркаса надо использовать только ребристую — которая сильнее всего сцепляется с бетоном. Шаг прутьев арматуры должен составлять 20–40 см. Если вязать арматуру на расстоянии 30 см прут от прута, то на 1 кв. м фундамента понадобится 3 прута по 1 м на продольное вязание и столько же на поперечное — одинаково для верхней и нижней обвязок, плюс приблизительно 2 м для связки верхней и нижней арматурных сеток.

В итоге получается около 140 см прутьев на 1 кв. м плиты. Для строительства монолитного фундамента в виде плиты расходуется больше всего арматуры и самый большой объем бетона в сравнении с остальными фундаментами, поэтому возводить его дороже всего.

Шаг 1: Фундамент под каркасный дом

Дом на каркасе — легкое сооружение, не требующее мощного заглубленного фундамента. Несущая способность свайных или ленточных оснований с заложением до 50 см достаточна, чтобы обеспечить восприятие и передачу грунтам нагрузки от строения.

Свайные фундаменты — заглубленные в землю стержни из бетона, железобетона или металла. Их достоинства:

  • быстрый монтаж;
  • небольшой объем земляных работ или даже их отсутствие;
  • короткий промежуток между окончанием установки фундаментов и дальнейшим монтажом конструкций.

Исключение — устройство монолитных свай и ростверка. Здесь нужно подождать до набора бетоном прочности. Обычно это занимает 1-2 недели. Поскольку нагрузка будет увеличиваться постепенно, не обязательно дожидаться нормативного срока в 28 суток, чтобы приступить к монтажу каркаса.

Металлические сваи вкручивают ручным или механизированным буровым оборудованием. Готовые бетонные анкеры погружают в проделанные скважины забивной или вдавливающей техникой. Строительство таких фундаментов занимает 1-3 дня, выполняется специализированными организациями.

Монолитные буронабивные сваи можно изготовить самостоятельно. Применяют бетон марки не ниже М 200. Для опалубки используют скрученный трубкой рубероид. Его помещают в отверстие, устанавливают внутрь арматурный каркас из 3-4 стержней. Заливают в полость конструкции раствор, послойно уплотняя виброинструментом.

По верху свай на оголовки монтируют несущие ригели из металла, бетона или дерева. В этом случае подполье остается открытым.

Свайный фундамент с висячим железобетонным ростверком.

Ростверк соединяет отдельные сваи в жесткую устойчивую систему. Может быть:

  • висячим;
  • наземным;
  • заглубленным.

В последнем случае это аналог ленточного фундамента мелкого заложения. Его устраивают из монолитного железобетона по периметру дома и под несущие перегородки. Котлован выкапывают на глубину 30-50 см, отсыпают песком и щебнем.

На подушку устанавливают опалубку. Внутрь помещают стальные каркасы, которые жестко завязывают с выпусками арматуры свай. Для крепления нижнего обвязочного бруса заранее подготавливают металлические шпильки диаметром 12 мм с резьбой. Их приваривают или прикручивают проволокой к стержням каркаса через каждые 150-200 см по длине ростверка. Крепежи должны располагаться на расстоянии не более 30 см от углов фундамента и выступать над верхней гранью конструкции на 13-15 см.

Устройство заглубленного ростверка.

Предварительно на опалубке размечают места установки стоек, чтобы они не совпали с крепежом для горизонтального бруса.

Поверхность основания обрабатывают гидроизоляционной мастикой, укладывают 2-3 слоя рубероида или другого влагозащитного материала.

Ленточный монолитный фундамент устраивают похожим образом. Если основание — плита, бетон заливают на всю площадь дома с выступом за периметр на 20 см. Толщина конструкции — 10-20 см, армирование — сварными сетками.

Плитный фундамент — практически готовое основание под полы

Особое внимание нужно уделить утеплению. Используют плиты пенополистирола, которые укладывают на щебеночную подготовку. Они не боятся влаги, не гниют, сохраняют теплоизоляционные свойства в течение 50 лет

Они не боятся влаги, не гниют, сохраняют теплоизоляционные свойства в течение 50 лет.

При бетонировании монолитных плит для подвода коммуникаций монтируют гильзы. Они обеспечивают доступ при прокладке труб водопровода или канализации. Подземные проходы нужно оборудовать заранее, иначе потом провести каналы будет очень сложно.

В наземных и мелкозаглубленных фундаментах установка гильз нужна для вентиляции подпольного пространства. В каркасных сооружениях это очень важный момент, которым нельзя пренебрегать. Вытяжки снижают влажность воздуха, губительно действующую на деревянные конструкции.
