Порядовки
Возвести печь барбекю своими руками – довольно трудоемкий процесс. Порядовка нужна для выполнения качественной кладки. Порядок действий таков:
- Кладка стартового яруса. Применяется обычный цементный состав, выкладка – в полкирпича. Размеры первого яруса: проем минимум 5 см и высота яруса – 70 см.
- Далее укладывается металлический лист. В длину печь выкладывается в 2 линии кладки. Сооружается выступ в 1/3 кирпича. Далее – облицовка этой области отделочным кирпичом.
- Следующий этап – создание топочного отсека. Он сооружается по параметрам чертежа. Создается углубление в 3 кирпича. Необходимая ширина – 5-6 кирпичей.
- Следующий этап – кладка проемов, арок и стен высотой в 9-10 кирпичей. Расчет высоты производится от земной поверхности. При выкладке стен необходимо заложить стержни из металла на 6 и 7 линии. Их выступ сооружается на 7 см. Далее на них кладется решетка и поддон. Высоту решетки можно регулировать, если закладку стержней произвести до 10 линии.
- Данная конструкция подразумевает встраивание 2 решеток. Нижняя будет служить для топлива и его поджига. Верхняя – для укладки продуктов.
- Для изготовления дымохода понадобятся огнестойкий кирпич и глиняная смесь. Применяется способ укладки в 1 кирпич друг на друга. В дымоход необходимо вставить задвижку. На его задней стенке следует соорудить определенный изгиб для регулировки тяги. Дымоход сооружается из 13-16 линий. Чем он длиннее, тем лучше тяга.
- Для отделки печи берут либо натуральный камень, либо облицовочный кирпич, на усмотрение владельца.
- Столешницу делают также несколькими способами: из мраморных плит, из влагостойкого дерева или просто заливают бетоном. Выбор будет зависеть от предпочтений и финансовых возможностей владельца.
- Последним этапом служит расшивка швов до застывания состава.
Облицовка уличной печи кирпичом и изготовление дымоуловителя (с фото)
Поверхность карниза обычно облицовывают клинкерными плитами, а его кромки декорируют обрезанным в размер торца облицовочным кирпичом.
Во время облицовочных работ необходимо следить, чтобы швы между кирпичами были одинаковой ширины. После завершения кладки узкой кельмой нужно вдавить в швы раствор, чтобы они полностью были заделаны. Затем разгладить раствор, дать ему высохнуть, а после этого произвести расшивку швов.
После завершения работы с камином можно приступать непосредственно к изготовлению дымоуловителя. Заготовки из листовой меди толщиной 1 мм следует предварительно раскроить. Ширина всех припусков для создания бортов должна составлять 29 мм, а высота трубы — 50 см. Для ее изготовления понадобятся четыре заготовки шириной по 25 см каждая. На двух крайних заготовках слева и справа нужно аккуратно под прямым углом отогнуть кромки шириной 25 мм. После этого необходимо прикрепить колпак дымоуловителя к ограждению шамотной вставки. Вместо меди для дымоуловителя можно использовать и другой листовой металл (нержавеющую сталь или оцинкованное железо).
Для создания бортов тонкого листового металла необходимо зафиксировать заготовку между двумя брусками из твердой древесины, затем с помощью резинового молотка и монтажного бруска аккуратно отогнуть выступающую кромку. Затем на заготовках на одинаковых расстояниях друг от друга следует сначала произвести разметку, а после этого под заклепки просверлить отверстия диаметром 4 мм. У скрепленного дымоуловителя край колпака рекомендуется усилить, используя латунные уголки.
Сверху необходимо установить дымовую трубу квадратного сечения с флюгаркой. Ее можно просто надеть на колпак, но все-таки рекомендуется прикрепить, используя заклепки. В таком случае трубу точно не сдует ветром.
К ограждению топки дымоуловитель нужно зафиксировать с помощью стальных оцинкованных кронштейнов. Перед этим их нужно загнуть и прикрепить к колпаку заклепками длиной 12 мм. Для того чтобы правильно произвести разметку точек сверления отверстий под дюбели, колпак с трубой нужно приложить к камину, определить место будущего расположения кронштейнов, только после этого сделать разметку, снять колпак и просверлить отверстия. Затем колпак можно поставить и привинтить.
В очаге находится рама для подвески гриль-решетки и установки зольника. Для ее изготовления понадобятся стальные уголки. Их необходимо соединить друг с другом на винтах или с помощью сварки. В качестве опор для гриль-решетки рекомендуется к тыльному поперечному элементу рамы прикрепить два вертикальных элемента, выполненных из полосовой стали.
Кроме того, понадобится флюгарка, которая представляет собой колпак, венчающий дымовую трубу. Он необходим для предотвращения попадания осадков и птиц в устье трубы и для защиты ее от влаги.
Можно приобрести готовую решетку для приготовления жаркого, но можно сэкономить и самостоятельно сварить ее из отрезков стального прутка сечением 8×8 мм и длиной 540 мм каждый, предварительно изогнув их. Не стоит забывать о том, что два отрезка такого прутка понадобятся для рамки решетки, которую изготавливают в первую очередь, а затем на нее наваривают остальные прутки (примерно 18 штук). Вместо сварки можно использовать винты. После сборки решетку рекомендуется хромировать. К продольным элементам рамы сверху нужно прикрепить два таких же отрезка прутка, использующихся в качестве направляющих для выдвижного зольника. Расстояние между ними должно быть немного больше ширины зольника. Сам выдвижной зольник лучше всего изготовить из черной жести толщиной 1,5 мм.
Посмотрите пошагово, как сделать уличный камин на видео, предложенном далее на этой странице:
Угловые барбекю своими руками: преимущества и особенности
Основным преимуществом, из-за которого хозяева участка предпочитают угловую барбекю — его компактность. Все компоненты конструкции будут находиться в шаговой доступности, что сократит время приготовления пищи, но не уменьшит удовольствие от этого. В числе других преимуществ следующие:
- набор проектов с великолепным дизайном в стиле кантри и классики;
- форма позволяет соорудить дровницу непосредственно рядом с топкой.
Но угловые барбекю из кирпича имеют и несколько недостатков:
- необходимость термоизолирования 2 стенок, что увеличивает расход на сооружение;
- более сложный монтаж конструкции.
Фото 1. Повар хлопочет возле кирпичной печи барбекю, готовя блюдо для двух предвкушающих угощение дам. Уже не одно десятилетие проекты угловых барбекю из кирпича становятся выбором для гостеприимных хозяев загородных домов.
Когда вы выбираете проекты угловых барбекю из кирпича, обращайте особое внимание на легкость выполнения каждого элемента. Если для топки или другой части печи нужно привлечь специалистов, лучше выбрать проект попроще
Основное различие печей состоит в их функциональности — выбирайте те, которые полностью соответствуют вашим нуждам.
Фундамент под мангал
Первый этап постройки — заливка фундамента. Для него выкапывается яма глубиной 30 см и размером, который на 20-30 см превышает размер будущего сооружения. Стены и дно разравнивают, утрамбовывают. На дно выкладывают подушку из песка и гравия. Слои закладываются поочередно, каждый последующий обязательно увлажняют и уплотняют. Толщина подушки — 15 см.
Перед заливкой устанавливается опалубка, выступающая над землей на 10 см. На дно ямы укладывается арматурная сетка и заливается цементным раствором. На завершающем этапе фундамент следует выровнять с помощью уровня. Полное затвердевание бетона происходит 3-4 недели, т.е. перед дальнейшим строительством следует выждать 28 дней. Для равномерного схватывания в жаркую сухую погоду поверхность бетона следует периодически увлажнять.
С песком глину разводят в соотношении 1:1. Консистенция раствора должна быть, как у густой сметаны. Он должен без труда браться руками, не растекаясь. Если небольшое количество глиняного раствора с песком легко скатывается в жгут диаметром 1 см, не растрескиваясь, не растекаясь и не теряя формы, то качество раствора хорошее.
Пока застывает фундамент, следует заблаговременно озаботиться глиняным раствором. Глину замачивают водой на неделю и периодически помешивают, добавляя при необходимости воду. Глина и глиняный кладочный раствор продается в строительных магазинах. Подводим электричество еще во время заливки, перед тем, как выложить мангал из кирпича. Своими руками выводим контакты для подключения.
На полностью затвердевший фундамент укладывают гидроизоляцию — полиэтилен, сложенный в несколько раз, слой рубероида или другого битумного материала. Дачные мангалы строятся с соблюдением стандартных правил кирпичной кладки. Кирпич за день до укладки рекомендуется полить водой или непосредственно перед укладкой опустить в нее на 20-30 сек. Тогда он не будет забирать влагу из глины, и сцепление будет лучше.
Пожарная безопасность
Помните о необходимости соблюдать правила пожарной безопасности. Никто не хочет прерывать отдых для вызова пожарной службы и ликвидации последствий возгорания близлежащих предметов.
Правила установки печи для предотвращения пожара:
- необходимость сооружения на надежном фундаменте;
- отделка металлическими листами или другим невозгораемым материалом пола перед печью;
- размещение на приличном расстоянии от легковоспламеняемых веществ, деревьев, кустов, построек.
Фото 5. Набор импортных огнетушителей различных размеров. В целях пожарной безопасности одним из таких предметов обязательно должна снабжена любая печь барбекю из кирпича: фото демонстрирует, насколько богат выбор у владельца дачи.
Правила эксплуатации:
- при простое печи, ее накрывают чехлом, чтобы осадки не нарушили функциональность;
- ограждать детей от близкого от печи нахождения;
- не оставлять зажженную печь, тем более с едой, без присмотра.
Проектирование
Любой проект должен начинаться с определения бюджета, после чего во внимание принимаются пожелания хозяев относительно вида каминной конструкции, размеров, функциональности. После составления чертежей выбирается место под установку сооружения
К нему предъявляются некоторые требования:
• не допускается расположение вблизи камина деревянных построек и ограждений;
• если зона расположена в низине, во время выпадения осадков её может подтопить;
• граница с соседским участком не самый удачный вариант, при эксплуатации однозначно возникнут разногласия по поводу дыма и запаха;
• предпочтение отдавать открытым и проветриваемым площадкам;
• перед строительством следует учесть прокладку линий коммуникаций для комфортного отдыха в вечернее время.
На завершающем этапе проектирования выполняется составление сметы и списка необходимых материалов.
Проекты кирпичных мангалов с печкой
Проект мангала из кирпича с плитой – еще один важный этап и следующий шаг после нахождения правильного места. Вначале нужно продумать конфигурацию и размеры будущей печки. Начать лучше с эскиза, чтобы представить все наглядно.
Проект можно составить самостоятельно, найти готовый вариант в интернете или обратиться к специалистам. Чертеж важен для наглядности и определения последовательности работ, расчета материалов.
Печь мангал с закрытой плитой
Мангал с варочной плитой закрытого типа обустраивается со стенками с боков и сзади. Открыта плита будет только спереди. Одновременно такой мангал может оснащаться духовкой.
Плита для варки закрытого типа привлекательна тем, что еда в ней получается особенной. Приготовление напоминает русскую печь.
Печь мангал с открытой плитой
Мангал с плитой открытого типа привлекателен тем, что на возведение конструкции требуется меньше материала. Еще одно преимущество – больше пространства. Над плитой ничего нет, потому можно использовать емкости любой высоты.
Печь мангал с духовкой плитой
Мангал с духовкой – конструкция с несколькими функциями. На ней можно готовить разные блюда
Важное преимущество – одновременно можно использовать разные отделения конструкции – варить суп на плите, запекать шашлыки на мангале и птицу в духовке
Виды конструкций по способу установки в помещении
Рассматривая предлагаемые в большом разнообразии фото камина сделанного своими руками, можно визуально оценить простоту его сооружения.
В зависимости от выбора места установки и монтажа конструкции выделяют несколько категорий построек, которые помогают стильно и оригинально оформить помещение и подчеркнуть его интерьерное решение:
Приставные. Устанавливаются рядом со стенами и обеспечивают максимальную экономию и эффективную организацию свободного пространства в помещении, что дает возможность обустроить жилье, согласно определенному стилистическому решению.
Угловые. Компактные постройки, использующиеся в небольших помещениях и выполняющие эстетическую и практическую функции, играющие важную роль в создании атмосферы комфорта и уюта за счет оригинальной облицовки и дополнительного декора.
Современные камины могут отличаться по материалу сооружения, в качестве которого чаще всего выступает огнеупорный кирпич.
Установка камина
Как сделать камин центром дома
Прежде всего, необходимо определиться с местоположением камина
Важно помнить, что очаг нельзя размещать на сквозняке, поблизости от лестниц или в маленьких помещениях. Размер комнаты, в которой устанавливается устройство, должен быть не меньше 15 – 20 кв
м.
Необходимо нарисовать чертежи сделать разметку фундамента
Важно, что площадь основы должна превышать планируемые размеры камина на 10 см
Установка фундамента происходит следующим образом:сначала слоями насыпается песок. Каждый слой необходимо увлажнить и утрамбовать. Самым дешевым вариантом будет основа из бутобетона. По этой причине, необходимо будет сделать из досок опалубку, обшить ее изнутри рубероидом и установить в траншею. После этого можно приступать к укладке бутобетона.
Затем щели между камнями засыпаются щебнем и заливаются цементным раствором. После того как один слой высохнет, надо установить второй. Верхний слой выравнивается и закрывается полиэтиленом. После установки фундамента необходимо выждать неделю до начала работ по укладке камина. Перед установкой очага глину надо замочить на несколько дней. Затем ее смешивают с песком и получают смесь для кладки. Кирпич также надо замочить для исчезновения пузырьков воздуха.
Сама кладка выполняется от угла к наружному ряду, затем – к центру. Топку необходимо выложить из шамотного кирпича. После этого происходит вывод дымохода и защита отверстий от протечек с помощью специальных колпачков и дымников.
Последний шаг – затирка швов и отделка.
Самому построить камин на даче довольно просто, достаточно лишь знать основные правила выбора места и установки.
Разновидности
С лежанкой
Объемная форма такой печи подойдет не всем постройкам. Миниатюрный загородный домик будет слишком мал для полноценной отопительной системы. Зато в просторной комнате – будет смотреться гармонично. Печь и камин можно растапливать попеременно — совмещенный вариант это позволяет. С одной стороны, это уютное пространство, когда потрескивает камин, а с другой – полноценная печка.
Чаще всего печи с лежанкой – это дачные варианты установок. Зимой массивные печи отапливают дом полностью: тепло от наколенных стенок греет всю ночь. Отсюда и понимание того, почему она называется печью длительного горения. И если существует вариант установки в своем доме данной конструкции – им стоит воспользоваться.
Шведская печь
Еще одна конструкция совмещенной печи – это шведка. Она отличается компактностью и возможностью такого же попеременного использования. Если коснуться названия, то сразу становится понятно, что оно произошло от страны-производителя – Швеции. Сам же камин разогревается быстро, так как механизм с теплообменником имеет варочную панель. Шведская печь располагается между проходной комнатой и кухней – это позволяет быстро нагревать небольшое пространство. К минусам можно отнести легкое остывание, следовательно, невозможность удерживать тепло.
Пристенная печь
Печь, у которой одна сторона находится в стене, называется пристенной. Это вариант экономии пространства. Ее можно построить в маленьком коттедже для прогрева сразу двух комнат. Встроенные конструкции позволяют использовать ее по-разному – как печку, и как камин для эстетического отдыха. Она будет обогревать прилежащие комнаты за стенкой. Недостаток данного механизма – отсутствие варочной встройки.
Печь-барбекю
Обыкновенные уличные мангалы уходят в прошлое. Печку можно использовать для приготовления барбекю, и в таком случае она будет поделена либо на несколько отдельных плоскостей, и располагаться непосредственно на улице, либо будет встроена в стену дома, представляя собой единое целое с прилежащей беседкой.
Печь-барбекю относится к механизму, который будет использоваться попеременно как кухонный гарнитур, так и уличный камин. Устанавливают конструкцию либо на уличных беседках дачи, либо на кухне, которая выполнена в стиле хай-тек.
Какие бывают проекты печи для барбекю и шашлыка из кирпича?
Основные проекты постройки барбекю для дачи из кирпича делятся на 3 вида:
- без трубы — простейшая печь, напоминающая мангал, требующая минимальных затрат на сооружение;
- с трубой — усовершенствованная печь, при приготовлении пищи в которой дым не будет развеиваться ветром в разные стороны;
- с трубой и варочной плитой — для возможности приготовления первых блюд, например, супов, борщей, ухи.
Оптимальным вариантом является создание печи с трубой без плиты, ведь чаще всего компания собирается поесть горячих шашлыков под не менее горячие напитки.
Труба в конструкции печи защитит отдыхающих от беспорядочного рассеивания дыма, летающих частиц пепла.
Камин на веранде
Всем хочется наслаждаться свежим воздухом и красотой окружающей природы, при этом не отказываться от домашнего комфорта и удобств. В таких ситуациях идеальным решением становится камин на веранде, причем камин выполняют как встроенным в стену, так и отдельно стоящим объектом.
Чаще всего на верандах и террасах сооружают камины-грили, чтобы была возможность не только созерцать игру языков пламени, но и приготовить всеми любимые блюда. Таким образом, камин на веранде становится центральным и главным объектом, но не стоит забывать о правилах гармонии интерьера, поэтому камин не должен доминировать в помещении.
Основные виды уличных каминов
Популярность уличных каминов растет с каждым летним сезоном. Это заставляет производителей внедрять на рынок все новые их виды. Какие только не встретишь камины — низкие и высокие, большие и маленькие, круглые и квадратные, открытые и застекленные. Этот список можно продолжать еще долго. Мы же остановимся лишь на основных видах уличных каминов.
Декоративный камин
Этот камин обычно используется для украшения веранды и сада. Его еще называют садовым камином. По форме может быть любым — все зависит от желаний заказчика. Чаще всего его изготавливают по технологии каменной кладки и дополнительно облицовывают декоративным камнем, а также размещают различные фрески и гравюры. Что касается отопительных функций, то он превосходит другим виды, так как имеет классическую конструкцию. Однако, излишний декор и особенности оформления конструкции часто мешают отдавать ему много тепла. Но согреться в холодный летний или осенний вечер вполне хватает.
Декоративный камин добавит дачной веранде уют
Передвижной камин
Отличается мобильностью и оригинальностью конструкции. Чаще всего устанавливается на ножки или колесики, не имеет ярко выраженного дымохода. Как правило, это открытые конструкции, напоминающие чашу или коробку с костром. Из материалов используется камень, гранит, мрамор. Несомненным достоинством такого камина является то ,что его можно свободно передвигать по всей территории, а также убирать в зимнее и дождливое время. Из минусов — относительно низкая теплоотдача, чуть более сильная, чем от классического хорошего костра.
Передвижной камин похож на костер в чаше, что может стать отличным дизайнерским решением
Процесс строительства уличного камина
Рекомендуем вам следовать этой пошаговой инструкции, четко выполняя все действия вы 100% будете удовлетворены получившимся результатом!
1. Создаем проект
Попробуем разобраться, как можно своими руками построить уличный камин, совмещенный с мангалом или грилем. Это будет довольно серьезное сооружение, строительство которого начинается с создания проекта и формирования фундамента.
чертеж уличного камина
При создании проекта вам придется определить место расположения будущего камина-мангала. Его лучше расположить в соответствии с имеющейся розой ветров, так, чтобы дым от огня выносился за пределы участка. Если таким образом расположить камин не удается – то в нем должен присутствовать серьезный дымоход, вытягивающий все продукты сгорания.
Предотвратить сквозняки в месте расположения уличного мангала-камина можно с помощью живой изгороди или декоративных стенок.
Собственно уличный камин-печь представляет собой бокс с тремя стенами. Это минимальное количество элементов для открытого камина. Он также может быть оснащен стационарной дымовой трубой и различным дополнительным оборудованием, например столиками для разделки мяса или полкой-нишей для сушки дров.
2. Выбираем материал
Приступаем к выбору материала для строительства уличного камина. Допустим, мы хотим построить сооружение из кирпича. В этом случае внутренняя поверхность, а желательно и весь камин был построен из клинкерного кирпича. Он довольно прост в строительстве.
клинкерный кирпич
А вот для декоративной облицовке можно выбрать любой негорючий материал. Возможно, вам захочется облицевать уличный камин плиткой под дикий камень, создав брутальный дизайн, а возможно, вы выберете более легкую, игривую облицовку.
Также заготавливаем для строительства строительные смеси для кладки и закрепления облицовки. Не забываем подготовить металлические части: решетку мангала, колосник. Для внутренней поверхности трубы дымохода стационарного уличного камина можно использовать асбестоцементную трубу.
3. Начинаем строительство: фундамент
Начинаем переносить чертеж в реальность. Наш уличный камин из кирпича будет иметь солидный вес и поэтому при его возведении нам не обойтись без фундаментного основания.
Под уличный камин можно сделать простой фундамент в виде плиты толщиной около 15 сантиметров. Для этого размечаем место, снимаем верхний плодородный слой и копаем котлован. На дно котлована укладываем и трамбуем подушку из песка и щебенки. Создаем опалубку и размещаем внутри нее металлические прутья армирующего каркаса. Заливаем бетонный раствор и ждем его полного застывания.
фундамент в виде плиты
Также в качестве основания можно уложить и готовую железобетонную плиту.
Часть основания, выступающую над землей можно облагородить, обложим ее декоративной плиткой или бутовым камнем.
4. Кирпичная кладка: порядовая схема
Для соединения выкладываемых кирпичей применяем раствор из песка и цемента в соотношении 2 к 1. При кладке стационарного уличного камина в смесь можно добавлять пластификатор и морозоустойчивую присадку. При кладке топки в фиксирующую смесь добавляется присадка для повышения жаропрочности. Такую присадку можно изготовить и самостоятельно, добавив полтора килограмма соли на ведро смеси.
кирпичная кладка
Особое значение имеет выбор материала для облицовки внутренней поверхности топки. Для этого можно использовать несколько типов материалов:
- Имеющих пористую структуру. К таковым относятся ракушечник или песчаник.
- Прочные природные камни, такие как базальт или доломит.
кладка кирпича своими руками
Чтобы самостоятельно проверить жаропрочность материала, положите на испытываемый образец старую автопокрышку и подожгите ее. Неустойчивый материал разрушится – такие материалы не должны иметь непосредственного контакта с огнем, иначе ваше творение разрушится после первой же топки!
5. Украшаем уличный камин
Красить уличный камин можно различными архитектурными деталями. Хорошим выбором будет создание арки. В этом случае предварительно изготавливается из деревянного щита шаблон, на который выкладываются кирпичи, составляющие свод арки. Последним вставляется верхний кирпич, играющий роль своеобразного замка. После высыхания раствора и скрепления кирпичей – деревянный шаблон удаляется.
арка из кирпича
Поверхность построенного уличного мангала можно облицевать декоративной плиткой.
облицовка декоративной плиткой

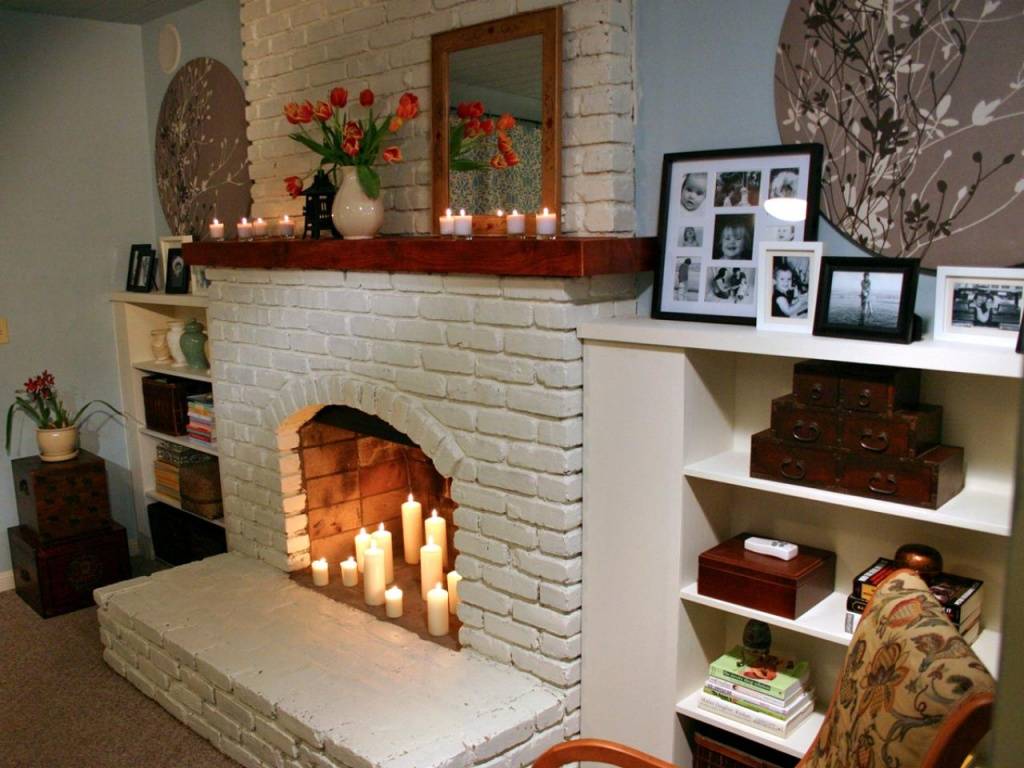

Что такое декоративный камин, его предназначение
Устройство такой декорации, как фальшивый очаг, позволит оригинально обустроить практически любую комнату. Псевдокамин украшает комнату, но далеко не всегда снабжается нагревательным элементом.
Преимущества, недостатки фальш-каминов
Современная имитация любого камина имеет множество плюсов:
- изделие полностью пожаробезопасно;
- в нем хранят, складируют разные вещи;
- это оригинальнейшее украшение;
- псевдоочаг создает уют;
- выполняется практически из любых материалов;
- его несложно сделать своими руками, без особых денежных вложений.
Чтобы искусственный камин смотрелся актуально и стильно, придется продумать множество деталей: начиная от его внешнего вида и заканчивая расположением в пространстве комнаты.
Но существует и ряд минусов:
- искусственный камин не греет;
- при больших габаритах предмет занимает ценное пространство комнаты;
- на создание, декорирование очага потребуется время.

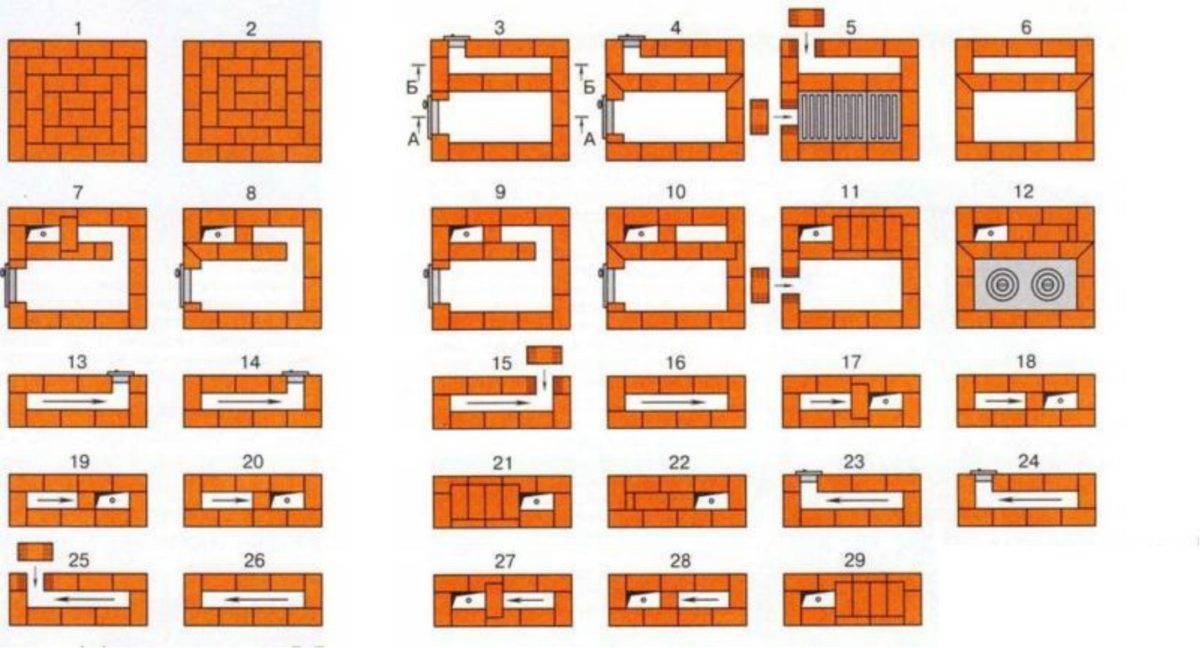

Какими бывают схемы-порядовки
Вариантов схем очень много, можно выбрать подходящий к данному помещению, закупить нужные материалы и приступать к самостоятельному строительству каминов из кирпича.
Экономит площадь и выглядит стильно угловой камин. К его достоинствам можно отнести хорошие тепловые характеристики и экономию средств на строительных материалах. Их требуется для такой конструкции гораздо меньше, чем при возведении пристенных или островных вариантов. По габаритам он не велик — 100х100см. Материал наружных стенок — 200 штук керамического красного кирпича, топка — 100 штук огнеупорного.
Простой кирпичный камин для не опытных мастеров потребует совсем немного строительных материалов. Однако такое сооружение не только для красоты, им можно обогреть площадь в 35 кв. метров. По габаритам он 65х115 см., керамического кирпича нужно приобрести 245-255 штук. Так же следует подготовить 90-100 штук шамота, 2 мешка печной глины, 3-4 мешка песка, небольшое количество цемента. Нужно приобрести шиберную заслонку и металлический уголок.
Внушительный английский кирпичный камин своими руками хорошо установить в просторной гостиной. Чтобы справиться со строительством такого варианта, необходимы навыки каменщика, а так же тщательное следование схеме-порядовке.
Материалы, которые надо приобрести для английского камина:
- 300-320 штук красного керамического кирпича;
- 130-150 штук шамота;
- 2 мешка печной или огнеупорной кладочной смеси;
- 4 мешка обычного песка;
- 1 мешок цемента;
- 3 метровые узкие пластины из металла и уголок;
- шибер и прочистная дверка.
Если внимательно изучить изображение камина в разрезе, то можно понять принцип его устройства.
Используемый кирпич, кладочный раствор и прочие материалы
Чтобы сложить печь барбекю, понадобится кирпич обыкновенный и кирпич шамотный, устойчивый против высокой температуры. Из шамотного кирпича выкладывается топка и дымоход.
Топка выложена из шамотного кирпича
Обычный кирпич служит для того, чтобы выложить корпус печи. Рассчитывая количество кирпича, необходимо учитывать данный фактор.
Важно знать! Обычный кирпич характеризуется стандартными размерами 250х120х65 мм, если не брать во внимание, что может быть двойной или полуторный формат. Шамотный кирпич может иметь различные размеры
Наиболее близким по размерам, если его сравнить с обычным кирпичом, считается шамотный кирпич марки ШБ-8. Его размеры 250х124х65 мм, поэтому лишние 4 мм можно компенсировать за счет разности ширины швов. Остальные марки имеют существенные различия в размерах по сравнению с обычным кирпичом.
Шамотный кирпич
Очень важно приготовить правильно кладочный раствор для печи, так как обычный раствор не подходит, поскольку печь работает в условиях повышенных температур. Несмотря на требования, такой раствор без проблем можно приготовить самостоятельно, главное – это придерживаться правильного соотношения глина/песок:
- При использовании тощей глины – 1:1.
- При использовании глины средней жирности: 1:1,5.
- При использовании жирной глины – 1:2,5.
Для приготовления качественного кладочного раствора, глина замачивается в воде за сутки до ее использования, после чего к ней добавляется просеянный песок, и смесь тщательно перемешивается до однородной массы. Консистенция раствора будет правильной, если он начинает «сползать» с мастерка, перевернутого градусов на 45.
Кладка обычного кирпича осуществляется с помощью обычного цементно-песчаного раствора.
Важный момент! Чтобы не иметь проблем с кладочным раствором, достаточно приобрести в магазине готовые кладочные растворы в сухом виде. Перед началом работы их просто готовят, добавив нужное количество воды.
Металлический уголок также можно считать основным строительным материалом, так как с его помощью формируются своды топки и поленицы, а также рабочая поверхность столешницы, если она делается из кирпича.
Остальные элементы печной конструкции, в том числе и решетку для барбекюшницы, можно приобрести по мере необходимости, хотя лучше будет, если они всегда будут под рукой. Поскольку такие элементы, как дверки печи и поддувала, колосники, варочная поверхность, заслонки различные сделаны из металла, то у них разная степень расширения, если их сравнить с кирпичом. Чтобы не было проблем, все эти элементы вмуровываются с использованием асбестового шнура. С помощью этого шнура формируется зазор, величиной до 5 мм, между металлическими изделиями и кирпичом.
Инструменты
При работе над печью — камином не обойтись без специальных, предназначенных для этого инструментов. Как их применяют, можно увидеть на видео, а как они выглядят и называются — также неплохо было бы узнать заранее. На рисунке они обозначены буквами, которые соответствуют приведенному списку:
Что потребуется из инструментов?
А — кирка , она необходима для подгонки кирпича по размеру и форме;
Б — молоток — кирочка ;
Г — лопатка деревянная;
Е — кисть из мочала;
Многие из этих инструментов не получится заменить какими-либо подручными, которые есть в каждом доме. Поэтому, если решено самостоятельно заняться кладкой, придется их приобрести.
Подготовительные работы
Для наиболее точного размещения камина нарисуйте план здания. Так вам будет легче продумать размещение объекта. Учитывайте несущую способность фундамента, чтобы не создать для него слишком большую нагрузку. Не размещайте камин напротив двери или окна, это приведет к ухудшению тяги из-за сквозняка, риску задымления комнаты.
В зависимости от планировки комнат на вашей даче вы можете расположить камин в углу или впритык к стене. Если он будет примыкать к стене между двумя комнатами, то будет обогревать обе. Еще один вариант — разместить его посередине комнаты, если она большого размера. В таком случае он будет эффективно обогревать помещение, станет главным элементом декора, поэтому нужно сделать его красиво и очень аккуратно.
Если стены дачи сделаны из горючих материалов — бруса, бревен и т. п., — организуйте сначала защитный экран. Он
предотвратит возгорание стены, к которой примыкает камин. Это должен быть слой в 2,5 см из асбеста или базальтового волокна.
Какие материалы понадобятся:
- Огнеупорный шамотный кирпич для топки и обычный красный. Просчитав нужное количество, добавьте 10 % сверху на бой.
- Песок крупнозернистый.
- Цемент высокой марки.
- Рубероид.
- Глина.
- Щебень.
- Арматура — 10 прутьев толщиной 1 см и длиной 1 м.
- Колосниковая решетка.
- Готовая чугунная топка и дверцы из огнеупорного стекла — по желанию.
Обязательно начертите схему кладки на бумаге и точно ее придерживайтесь. В Интернете можно найти самые разные образцы схем, воспользуйтесь одной из них, если вы не профессионал в этом деле.
Из каких частей состоит камин
Чтобы лучше разобраться в том, как построить камин своими руками, нужно понимать, из каких частей он состоит и как работает.
Фундамент.
Вес кирпичного камина с таким же дымоходом может доходить до тонны, поэтому ему необходимо надёжное основание.
Портал.
Это декоративная лицевая часть очага, обрамляющая топку.
Топка.
Один из основных элементов, представляющих собой камеру для сжигания топлива. Топка может быть открытой (без дверцы) и закрытой, выложенной из огнеупорного кирпича или сделанной из чугуна. Довольно часто при строительстве каминов покупают готовую металлическую топку и обкладывают её кирпичом.
Камера под топкой для сбора золы. Это не обязательный элемент домашнего очага. Он оборудуется, если топка оснащена колосниками – чугунной решёткой, на которую укладываются дрова. После их сгорания зола и угольки проваливаются в зольник, откуда периодически вычищаются.
Схема устройства и функционирования каминаИсточник ibb.co
Дымосборник.
Это верхняя сужающаяся часть топки, через которую дым выбрасывается в дымоход. Для сужения задняя часть топки выкладывается с наклоном вперёд и образованием каминного зуба, который при порывах ветра предотвращает обратный ход дыма и его выброс в помещение.
Дымоход.
Вертикальный канал, по которому дым выводится наружу. Оснащается задвижкой для ручного регулирования тяги.
Предтопочный лист или площадка.
Площадка перед топкой, сделанная из огнестойкого материала – стального листа, керамической плитки, кирпичной кладки. Обеспечивает безопасность, предотвращая возгорание или повреждение пола при выпадении из топки горящих угольков.
Проектирование
Любой проект должен начинаться с определения бюджета, после чего во внимание принимаются пожелания хозяев относительно вида каминной конструкции, размеров, функциональности. После составления чертежей выбирается место под установку сооружения
К нему предъявляются некоторые требования:
• не допускается расположение вблизи камина деревянных построек и ограждений;
• если зона расположена в низине, во время выпадения осадков её может подтопить;
• граница с соседским участком не самый удачный вариант, при эксплуатации однозначно возникнут разногласия по поводу дыма и запаха;
• предпочтение отдавать открытым и проветриваемым площадкам;
• перед строительством следует учесть прокладку линий коммуникаций для комфортного отдыха в вечернее время.
На завершающем этапе проектирования выполняется составление сметы и списка необходимых материалов.
