Монтаж столбчатого фундамента из труб самостоятельно

Как возвести своими руками: пошаговая инструкция

В настоящей инструкции учтены основные моменты, на которые следует  обратить внимание самостоятельным застройщкам. Установка фундаментных опор осостоит из ряда этапов:

Установка фундаментных опор осостоит из ряда этапов:

  1. Заготовка стройматериалов.
  2. Инструменты.
  3. Организация стройплощадки.
  4. Бурение скважин и уширение подошвы.
  5. Приговление бетона.
  6. Заливка дна скважин.
  7. Установка труб.
  8. Монтаж армокаркасов.
  9. Обратная засыпка.
  10. Заливкка труб.

Для возведения нужно заготовить следующие материалы:

  • а/ц трубы;
  • песок, щебень, цемент и вода;
  • арматурные хлысты.

Инструмент

Для производства работ понадобятся следующие инструменты:

  • шанцевый инструмент (лопаты, кирка);
  • садовый бур;
  • лазерный уровень;
  • растворомешалка или ёмкость под ручной замес раствора;
  • тачка;
  • вёдра.

Организация стройплощадки

С территории строительства удаляют мусор и плодородный слой почвы. Согласно схеме на участке делают разметку расположения асбестовых столбов.

Для этого протягивают шнур вдоль линий установки опор и отмечают центры опор деревянными колышками или отрезками арматуры.

При отсутствии геодезических инструментов правильность построения прямоугольников разметки проверяют с помощью шнура. Его натягивают между противоположными углами разметки. Диагонали должны быть равны.

Бурение скважин

К данному этапу работ нужно отнестись с особой аккуратностью и осторожностью. Перед началом сверления грунта бур нужно выставить строго по вертикали

В течение всего процесса бурения нужно контролировать это положение. В случае отклонения от вертикальной линии труба будет установлена с перекосом и потеряет часть несущей способности.

Расширение нижней части скважины увеличит опорную площадь столба, а песок не даст уйти в землю цементному молочку из жидкого бетона. Уширение пяты делают с помощью специальной лопатки, прикреплённой к нижней части бура.

Лопатка, поднимаясь снизу вверх до уровня горизонта, вырезает грунт на заданную ширину. Выработка почвы ссыпается в бункер, который извлекают вместе с буром.

Приготовление бетона

Для бетонирования труб применяют бетон марки 300. Его готовят в растворомешалке. Если стройучасток не имеет точки подключения к электросети, то раствор замешивают вручную с помощью лопат.

Чтобы изготовить бетон М 300, понадобится:

  • цемент М 400 или М 500,
  • мелкий песок и щебень с размером частиц 5 – 30 мм.

Воду лучше использовать из водопровода. Различные примеси могут ухудшить качество бетонной смеси.

Заливка дна скважин

На песчаную подушку выливают бетонный раствор до полного заполнения уширения основания фундамента. Заливку оставляют застывать в течение 14 дней. После этого в скважины опускают а/ц трубы.

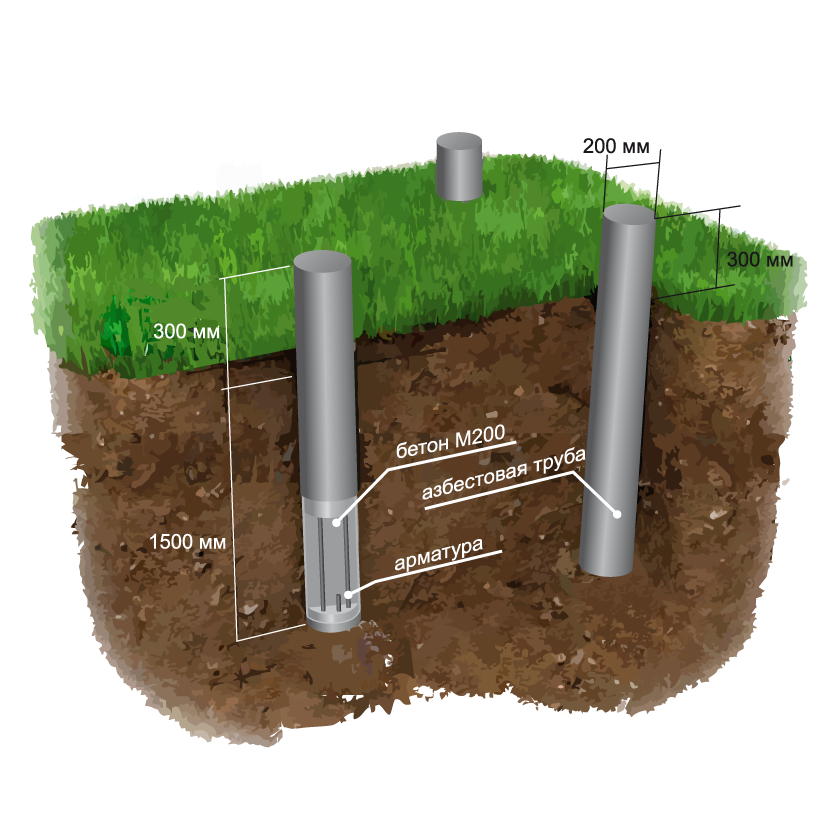

Установка труб

Скважины бурят шире на 50 -70 мм внешнего диаметра труб. Просвет даёт возможность корректировать вертикаль положения опор. Асбестовые цилиндры фиксируют распорками, что позволяет избежать смещения опор во время заливки бетоном.

Монтаж армокаркасов

Армокаркасы готовят из нескольких хлыстов периодического профиля ø 8–10 мм. Вертикальную арматуру связывают с поперечными отрезками проволокой.

Обратная засыпка

После установки труб производят обратную засыпку просветов между опорами и стенками скважин. Это можно делать выработанным грунтом, но лучше засыпать пустоты песчано-щебёночной смесью с послойной трамбовкой (каждые 200 – 300 мм засыпки).

Заливка труб

Трубы заполняют жидким бетоном вёдрами. Заливку производят аккуратно, стараясь не сместить арматуру.

Через каждые 200 мм заливки раствор уплотняют, трамбуя его подходящим стержнем из дерева или арматуры.

Бетон должен застывать и набирать прочность в течение 30 суток со дня заливки. Верх труб укрывают плёнкой для защиты бетона от осадков в ненастье и пересыхания в жаркую погоду.

Как возвести своими руками?

Данная инструкция носит рекомендательный характер и не является прямым указанием точного выполнения её пунктов. В ней отражены основные правила возведения свайного фундамента из канализационных ПВХ труб – это:

  1. Подготовка строительной площадки.
  2. Заготовка стройматериалов и подбор инструментов.
  3. Бурение и подготовка скважин.
  4. Установка труб.
  5. Армирование свай.
  6. Приготовление и заливка бетона.
  7. Обратная засыпка скважин.

Подготовка строительной площадки

С территории стройучастка убирают мусор и удаляют плодородный слой почвы вместе с растительностью. Шнуром и колышками делают разметку расположения центров свай. Правильность построения прямоугольников разметки проверяют равенством диагоналей между противоположными углами.

Заготовка стройматериалов и подбор инструментов

Понадобятся следующие материалы:

  • канализационные ПВХ трубы;
  • щебень, песок, цемент и вода;
  • арматура периодического профиля ø 8 – 10 мм;
  • гладкая арматура ø6 мм;
  • вязальная проволока.

Для осуществления строительного процесса будут нужны следующие инструменты:

  • штыковые и совковые лопаты;
  • тачка;
  • садовый бур;
  • лазерный нивелир;
  • бетономешалка или ёмкость для замеса раствора вручную;
  • ножовка, строительный нож;
  • вёдра.

Бурение и подготовка скважин

Ось бура перед сверлением грунта выставляют строго вертикально. В процессе бурения вертикальность инструмента строго контролируют.

В случае перекоса, установленная труба потеряет часть несущей способности. Дно скважины должно находиться ниже проектной отметки низа сваи на 200 – 300 мм. Это нужно для уширения подошвы фундамента.

Оно состоит из оси с закреплённой на ней подвижной лопатки с режущим лезвием и накопительным бункером. Тросиком постепенно поднимают лопатку снизу до горизонта, срезая грунт по кругу вращения устройства. Отработка попадает в бункер, который потом извлекают вместе с лопаткой наверх.

На дно высыпают песок и тщательно его трамбуют. Выработку заполняют бетоном, и оставляют скважину в покое на 14 дней.

Установка труб

Чтобы избежать перекосов, скважины сверлят на 50 – 70 мм больше, чем диаметр труб. Это даёт возможность откорректировать вертикаль сваи и зафиксировать её положение распорками из бруса.

Армирование

Внутрь опор опускают вертикально один или несколько арматурных хлыстов периодического профиля, связанных проволокой с поперечной гладкой арматурой. Для соединения свай с ростверком оставляют выпуски арматуры на высоту 200–300 мм.

Приготовление и заливка бетона

Трубы заливают бетоном М 300. Для его приготовления использую цемент М 400–500.

В бетономешалку засыпают цемент, песок и щебень. В процесс вращения барабана в него постепенно добавляют воду, до получения густого жидкого раствора.

Раствор погружают в тачку и довозят до очередной трубы. Заливают бетон вёдрами, постоянно трамбуя его подручными стержнями.

Обратная засыпка скважин

По окончании заливки пазухи вокруг свай засыпают грунтом или песчано-гравийной смесью. Засыпку послойно трамбуют. Через 30 дней приступают к монтажу ростверка.
