Программы для создания плана эвакуации при пожаре

Общие правила

К наиболее популярным можно отнести:

• Автокаж.
• Майкрософт Висио.
• «План эвакуации 10».

Перед тем, как начать выполнение чертежа, требуется обязательно подготовить план в БТИ, где будут соблюдено расположение помещений, а также масштаб

Требуется обязательно закачать на ПК требуемое программное обеспечение и найти выбор условных знаков, которые важно применять в схеме. Под рукой должна быть инструкция, на базе которой будет составлен эвакуационный документ

Требуется подготовить цветной принтер с бумагой. Каждая схема обладает своими установленными размерами, которые важно соблюсти.

Законодательство и стандарты

Распространено ошибочное мнение об обязательном исполнении плана эвакуации с применением фотолюминесцентных материалов. Руководитель организации самостоятельно решает, какой вид исполнения подходит для конкретного объекта. Единственный нюанс – любой план должен быть хорошо освещен и виден с определенного расстояния. Допустимо использовать подсветку или другие приспособления.
Фотолюминесцентные знаки и планы эвакуации имеют достоинства – яркость и четкость изображения. Однако стоимость их выше, чем продукции без свечения. Основной документ, определяющий требования к ним — ГОСТ Р 12.2.143-2009, но он не говорит об обязательности такого исполнения. Федеральный закон N 184-ФЗ указывает на добровольное применение этого стандарта. В подтверждение данного утверждения можно привести официальное письмо с разъяснениями от МЧС от 11 марта 2014 г. N 19-1-13-969.

Только если принято решение об изготовлении фотолюминесцентных планов эвакуации, следует руководствоваться ГОСТ Р 12.2.143-2009 с изменениями. Любые требования и претензии представителей надзорных органов о светящихся планах эвакуации являются неправомерными.

Также на них достаточно лишь подписи руководителя организации. Печать организации не обязательна, как и утверждение в надзорных органах, работающих в сфере пожарной безопасности.
Более конкретно о стоимости и сроках разработки и изготовления плана эвакуации можно узнать во время профессиональной консультации, которую можно заказать по номеру +7 (8422) 76-06-18

Дополнительная информация:

• Расчет пожарных рисков
• Противопожарная защита жилого здания
• Противопожарная защита промышленных предприятий
• Мероприятия по обеспечению пожарной безопасности

Инструкция для создания поэтажных схем

Пошаговый план:

1. Отсканируйте этажный план, так как требуются точные размеры.
2. Запустите программу с трафаретами элементов структуры.
3. На рабочий лист выложите отсканированный план.
4. Начните строить схему с создания наружных стен.
5. Вставьте стены внутри здания посредством курсора. Толщина перегородок внутри должна быть меньше, нежели у наружных стен.
6. Встройте оконные и дверные проемы.

Полученная схема будет в полной мере соответствовать ГОСТу, ее можно даже распечатать и заламинировать. Чтобы обозначения на инструкции и плане были хорошо заметны даже в темноте, эвакуационный план часто делают из люминесцентных материалов. Распечатывание готовых схем, созданных посредством программы для плана эвакуации, скачать которую всегда можно в Сети или создание изделий можно заказать и в профессиональной компании, но смысл платить за то, что можно сделать самостоятельно?

Изготовление и материалы

В первую очередь, разрабатывают сам план эвакуации. Этим могут заниматься организации, имеющие разрешительные документы для работы в данной сфере деятельности. Непосредственное изготовление состоит из нанесения изображения на основу. Для этого используют пластик, так как фотолюминесцентные планы эвакуации размещают внутри помещения, где температура воздуха обычно в пределах 10-30°С.
Изображение распечатывают на полиграфическом оборудовании несколькими способами. Возможно его нанесение поверх фотолюминесцентной пленки, а также поверх основы с последующим ламинированием специальной пленкой с определенными колориметрическими и фотометрическими параметрами. Подпись ответственного лица от организации-заказчика проставляют перманентным маркером, который нельзя смыть со стекла либо плотного пластика.

На каждом фотолюминесцентном плане обязательно указывают разработчика, наименование производителя либо торговый знак, длительность послесвечения, яркость после 10 и 60 минут при отсутствии освещения, а также дату изготовления. Допустимы дополнительные обозначения, например, ГОСТ, по которому изготовлен фотолюминесцентный план эвакуации, цвет послесвечения. Маркировка может быть расположена на лицевой стороне, но не перекрывать основное изображение, или на обратной стороне, если к ней есть доступ в процессе эксплуатации.
Материалы для таких планов эвакуации должны отвечать определенным требованиям.

Материалы должны быть безопасными для человека, соответствовать санитарно-гигиеническим нормам. Исключается выделение газов или вредных веществ в процессе эксплуатации. Также в производстве применяют негорючие и невзрывоопасные материалы. Фотолюминесцентная пленка для планов должна быть ровной, без дефектов. Широко распространены пленки подобного типа с клеевой основой. Помимо пленок используют различные лаки, краски, ламинат, пластик, бумагу.

Их свойство свечения под воздействием источника света называется фотолюминесценцией. Этому способствует состав люминофор. Для его возбуждения, которое вызывает свечение, не требуется температурное воздействие. Он поглощает ультрафиолет.

Если производитель планирует пройти процедуру сертификации фотолюминесцентной продукции, то все материалы должны иметь разрешительные документы. Они подтверждают соответствие фотометрических и колориметрических характеристик и пожарную безопасность.
После изготовления фотолюминесцентный план эвакуации можно поместить в металлическую рамку. Нежелательно закрывать его стеклом или обычной пленкой, так как это снижает его яркость и эффективность для визуального восприятия.

Информация, необходимая для выполнения плана-схемы

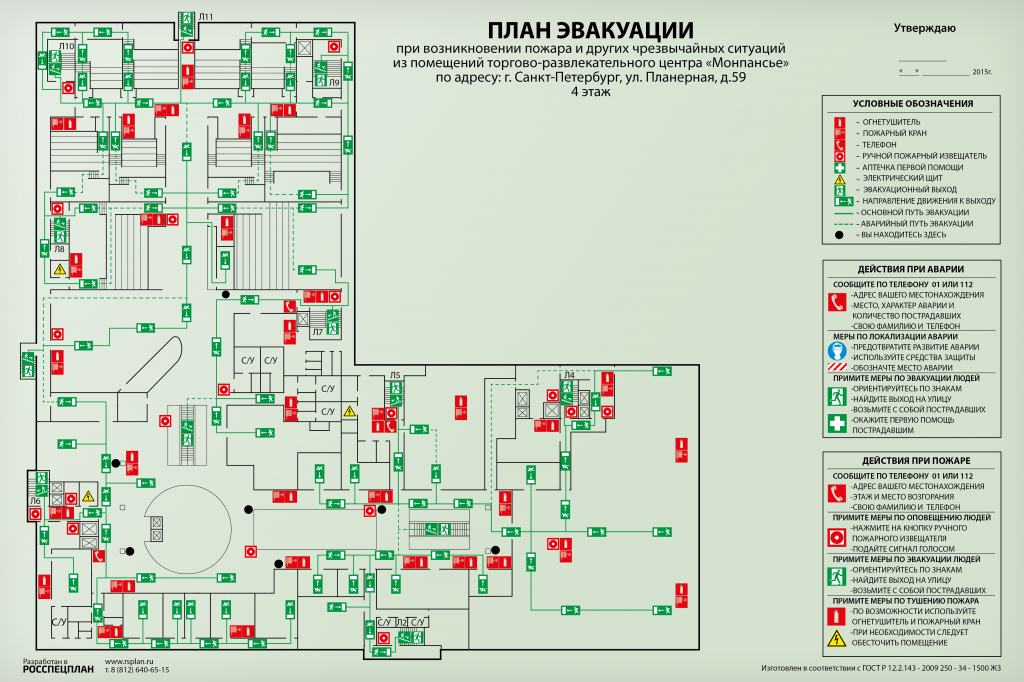

Так выглядит план схема плана эвакуации

Выполнение любого чертежа — дело довольно сложное даже для профессионалов, а для людей, которые никогда не были связаны с этим, кажется совсем неподъемным. Поэтому построение планов эвакуации стараются заказывать проектным бюро, специализирующимся на подобной деятельности. Однако существует множество программ и приложений, предназначенных для оформления схем эвакуации любой сложности.

Чтобы разобраться в этих программах, достаточно теоретических знаний основ работы графического редактора. Информация, которая должна присутствовать на чертеже:

• Электрораспределительные щиты;
• Точки подвода газового оборудования;
• Места размещения огнетушителей;
• Щиты с противопожарным инвентарем;
• Расположение эвакуационных выходов;
• Местонахождение включения пожарной сигнализации;
• Нахождение стационарных телефонных аппаратов;
• Места расположения пожарных кранов (гидрантов);
• Точки расположения применяемых при самостоятельном спасении средств и медицинских аптечек;
• Данные о лице, ответственном за процесс эвакуации;
• Номера службы спасения и аварийных служб.

Эвакуационный план должен иметь подписи ответственных лиц, а также тех, кто проводил его прием.

Мы продолжаем сотрудничать с вами и после получения вами планов или пожарных документов!

У
плана эвакуации людей при пожаре и документации есть один небольшой нюанс.
Вы получили от нас план или документы, прошло 2 года, а ваша фирма
сменила название, адрес, либо руководителя и т.п. Деньги, силы и
время потрачены зря и вам надо заново производить те же
действия, что и раньше. Скажите, это неприятно?! Такое случается
и довольно часто.

Поэтому мы предусмотрели и это. При повторном обращении на план
эвакуации или документы по пожарной безопасности, мы выполним их
в 2 раза дешевле и пришлем вам электронный вариант на ваш
электронный адрес.

Рис. 9. Выгодный повторный заказ электронной почтой

Ошибки, неточности и недоработки в плане эвакуации людей при пожаре и пожарных документах могут привести вас к административной ответственности со стороны надзорных и контролирующих органов!

В лучшем случае, если вы отделаетесь небольшим штрафом на
должностное лицо. А если штраф будет предусмотрен на юридическое
лицо? Это же в разы больше! А если временное приостановление
деятельности через суд?

Рис. 10. Штраф за нарушение требований пожарной безопасности

Скачать
новые
Правила противопожарного режима в РФ, которые вступают в силу в
2021 году, можно
здесь!

Рис. 11. Соответствие нашей продукции ГОСТ

За 7 лет нашей работы нет ни одного случая, что клиент
остался бы недоволен нашими услугами. Мы остаемся партнерами на
долгое время и с удовольствием беремся за повторные заказы от
наших постоянных партнеров.

1. Мы и наши клиенты считают, что у нас отличное качество планов эвакуации людей при пожаре, а также, что они соответствуют нормативной документации и требованиям пожарных инспекторов; 2. Наша команда имеет большой опыт в работе с планами и всеми пожарными документами; 3. При работе с нами вы увидите, что мы предлагаем низкие условия 4. Мы выполняем работы за короткое время и не берем за срочность ничего; 5. При любых условиях мы пойдем вам на уступки!

Рис. 12. Найдется любой документ по вашему выбору

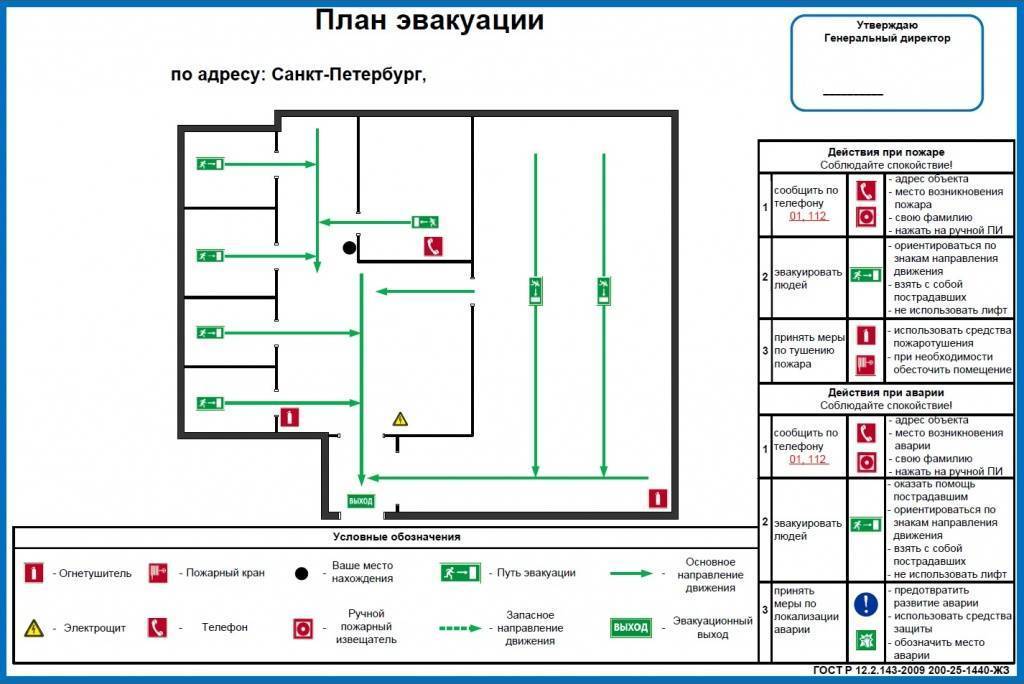

Рис. 14. Пример нашего плана эвакуации при пожаре

Мы продолжаем сотрудничать с вами и после получения вами планов или пожарных документов!

У плана эвакуации людей при пожаре и документации есть один небольшой нюанс. Вы получили от нас план или документы, прошло 2 года, а ваша фирма сменила название, адрес, либо руководителя и т.п. Деньги, силы и время потрачены зря и вам надо заново производить те же действия, что и раньше. Скажите, это неприятно?! Такое случается и довольно часто.

Поэтому мы предусмотрели и это. При повторном обращении на план эвакуации или документы по пожарной безопасности, мы выполним их в 2 раза дешевле и пришлем вам электронный вариант на ваш электронный адрес.

Ошибки, неточности и недоработки в плане эвакуации людей при пожаре и пожарных документах могут привести вас к административной ответственности со стороны надзорных и контролирующих органов!

В лучшем случае, если вы отделаетесь небольшим штрафом на должностное лицо. А если штраф будет предусмотрен на юридическое лицо? Это же в разы больше! А если временное приостановление деятельности через суд?

Скачать новые Правила противопожарного режима в РФ, которые вступают в силу в 2021 году, можно здесь!

За 7 лет нашей работы нет ни одного случая, что клиент остался бы недоволен нашими услугами. Мы остаемся партнерами на долгое время и с удовольствием беремся за повторные заказы от наших постоянных партнеров.

1. Мы и наши клиенты считают, что у нас отличное качество планов эвакуации людей при пожаре, а также, что они соответствуют нормативной документации и требованиям пожарных инспекторов; 2. Наша команда имеет большой опыт в работе с планами и всеми пожарными документами; 3. При работе с нами вы увидите, что мы предлагаем низкие условия 4. Мы выполняем работы за короткое время и не берем за срочность ничего; 5. При любых условиях мы пойдем вам на уступки!

Текстовая и графическая часть

Составляя план эвакуации впервые самостоятельно, можно воспользоваться образцом уже готовых, подписанных и проверенных пожарным инспектором документов.

Текстовая часть во многом схожа у разных планов. Основное отличие проявляется в схеме здания

Важно указать расположение окон, дверей, огнетушителей, пожарных кранов, противопожарных щитов, электрических распределительных щитков

На плане указывают расположение телефонов, по которым можно вызвать службу спасения.К счастью, в современных условиях можно воспользоваться и мобильными устройствами связи. На некоторых объектах предусмотрена система оповещения о пожаре. Точку ее включения изображают на плане.

Придумывать свои пиктограммы и значки нельзя. Необходимо воспользоваться уже существующими знаками, для которых разработаны правила и стандарты. В частности, существует стандарт ГОСТ Р 12.4.026-2001.

Планы делают в двух экземплярах. Один утвержденный экземпляр вывешивают на видное место на среднем уровне (1,2-1,8 м), а другой хранят у дежурного по объекту вместе со сводным планом.

Утверждение

Когда разработан и распечатан, многих интересует вопрос, кто должен его утверждать? Надо ли для этого обращаться в службу пожарного надзора? Закон отвечает на этот вопрос отрицательно.

Утвердить план обязан руководитель организации или объекта, подлежащего пожарной охране. Достаточно поставить его подпись в верхней части листа с указанием имени и должности. Такое требование неслучайно, поскольку руководитель входит в число лиц, ответственных за пожарную безопасность.

К пожарному инспектору можно обратиться за консультацией, чтобы он указал ошибки. Если же такой возможности нет, то необходимо изучить нормативные документы или попросить консультации более опытного человека, знакомого с требованиями пожарной безопасности. Гарантию правильности составления могут давать компании, которые непосредственно занимаются разработкой и печатью документа.

Составление плана эвакуации при пожаре

Есть шуточное руководство по составлению ПЭ: чтобы составить надежный план пожарной эвакуации, следует поджечь здание и посмотреть, откуда будут выбегать люди. Рациональное зерно этой шутки состоит в том, что в плане эвакуации указываются самые простые и надежные способы выбраться из опасной зоны в кратчайший срок.

Например, если сотрудники постоянно выходят на улицу через боковой выход, и он всегда открыт, нет смысла прописывать в ПЭ путь к центральному входу через пол-этажа. Целесообразнее будет одну часть сотрудников (из близко расположенных кабинетов) направить через боковой выход, другую – через центральный.

Требования к планам эвакуации устанавливает ГОСТ Р 12.2.143-2009. Необходимость составлять ПЭ прописана в «Правилах противопожарного режима в РФ». Они обязательно должны быть на:

• объектах с массовым пребыванием людей (ТРЦ, детсады, зоопарки, школы, др.). Причем в качестве такого объекта может выступать транспортное средство, какой-то нестандартный в понимании «здание/сооружение» объект;
• этажах, в пределах которых одновременно работает более десяти людей.

Для жилых домов составлять ПЭ законодательство не требует. Но это можно сделать в прямом смысле слова «для себя». Если здание перестраивается, проводится его реконструкция, перепланировка, то план эвакуации переделывается. Если же меняется собственник, директор, начальник пожарной службы, то переподписывать ПЭ не нужно.

ПЭ изготавливаются из белых, желтовато-белых фотолюминесцентных материалов. Буквы, цифры, графика наносятся черным, исключая те символы, цвета которых определены в ГОСТах (эвакопути – зеленым, стандартные символы – соответствующими цветами, например, электрический щиток – желтый треугольник с молнией).

План пожарной эвакуации включает:

• текстовую часть. Прописывается, в какой последовательности и что именно делать после обнаружения пожара, обязанности ключевых лиц, указываются «горячие» телефоны, поясняются спецобозначения, приводится другая полезная информация.
• графическую часть. Это поэтажные либо секционные планы объекта с указанием:

— эвакуационных выходов и путей к ним со всех рабочих мест, кабинетов, секций здания; — аварийных выходов; — лестниц, задействованных в ходе эвакуации; — где размещаются первичные средства пожаротушения, ПЭ, связь, др.

Однозначных требований к шрифтам, линиям, другим элементам чертежа законодательство не устанавливает. Есть такие требования к высотам графических элементов:

• шрифта – 3 мм и более;
• символов – 8-15 мм.

Единственное требование – в пределах одного чертежа ПЭ символы и шрифты выполняются в едином масштабе, чтобы план легко понимался. Чтобы читающий план эвакуации человек мог быстро сориентироваться по чертежу, место расположения этого плана пожарной эвакуации обозначается пометкой «Вы находитесь здесь».

В России

Люди

Здания, сооружения

На объекте с массовым пребыванием людей (кроме жилых домов), а также на объекте с рабочими местами на этаже для 10 и более человек, а также в номерах гостиниц, кемпингов, мотелей и общежитий:п. 89 руководитель организации должен обеспечить наличие планов эвакуации людей при пожаре.:п. 7 Для каждой станции метрополитена разрабатывается план эвакуации пассажиров, который находится в помещении дежурного по станции.:п. 250

На объекте защиты с массовым пребыванием людей руководитель организации обеспечивает наличие инструкции о действиях персонала по эвакуации людей при пожаре, а также проведение не реже одного раза в полугодие практических тренировок.:п. 12

При разработке проектной документации в графической части указываются схемы эвакуации людей из зданий (сооружений) и с прилегающей к зданиям (сооружениям) территории в случае возникновения пожара, а также дополнительно поэтажные планы зданий с указанием путей эвакуации инвалидов.

На плане эвакуации людей при пожаре обозначаются места хранения первичных средств пожаротушения.:п. 7 Информация, передаваемая системами оповещения людей о пожаре и управления эвакуацией людей, должна соответствовать информации, содержащейся в разработанных и размещенных на каждом этаже зданий планах эвакуации людей.

Транспортные средства

На пассажирском судне в целях обеспечения пожарной безопасности должны быть разработаны схемы путей эвакуации с указанием всех возможных путей эвакуации пассажиров и экипажа из различных помещений и отсеков, включая использование иллюминаторов и производство вырезов в конструкциях судна. Указанные схемы должны располагаться на видных и хорошо освещенных местах. Полный комплект схем путей эвакуации должен быть оформлен в виде стенда, расположенного в вестибюле судна.

Обоснование безопасности проекта аттракциона включает планы с изображением запасных выходов и их размеров (с проверкой расчетов для закрытых помещений предназначенных для 400 посетителей и более), специальные инструкции на случай пожара, инструкцию по эвакуации пассажиров с аттракциона при возникновении нештатных ситуаций.

Материальные ценности и животные

Для музея, картинной галереи должен быть разработан план эвакуации экспонатов и других ценностей. А для цирка и зоопарка план эвакуации животных.:п. 106

Для помещений для хранения (стоянки) транспорта в количестве более 25 единиц, расположенных на объектах транспортной инфраструктуры разрабатывается план расстановки транспортных средств с описанием очередности и порядка их эвакуации при пожаре.:п. 247

При разработке проектной документации в графической части указываются схемы эвакуации материальных средств из зданий (сооружений) и с прилегающей к зданиям (сооружениям) территории в случае возникновения пожара.

Размеры и особенности оформления плана эвакуации при пожаре

Размер плана зависит от площади объекта, количества аварийных выходов и его назначения. Секционные и этажные планы имеют размеры 600х400 (формат А2), локальные – 400х300 (формат А3).

Планы изготавливаются только из фотолюминесцентных материалов (ГОСТ Р 12.2.143-2009). Фон должен быть белым, надписи и символы делаются чёрного цвета. Минимальная высота шрифта – 3 мм. Необходимые фотометрические характеристики для материалов изготовления (ФЭС):

• яркость после отключения осветительных приборов – от 180 мкд/м² (через 10 мин) и от 20 мкд/м².(через 60 мин);
• послесвечение (длительность) – 24 часа.

Какие бывают планы эвакуации и какой вам выбрать

Если вы впервые сталкиваетесь с планами эвакуации людей при пожаре, то вам необходимо знать, что они делятся на планы эвакуации на ватмане и планы эвакуации, выполненные в фотолюминесцентном (светящееся в темноте) исполнении.

Также хотим отметить, что на сегодняшний день нет обязательства для вас размещать у себя в офисе исключительно фотолюминесцентные планы эвакуации. Это распространенное заблуждение большинства людей.

План эвакуации людей при пожаре – может быть выполнен и на обычном ватмане с одним условием, все обозначения должны соответствовать ГОСТ Р 12.4.026-2001. Если же план эвакуации для фирмы вы планируете иметь в фотолюминесцентном исполнении, то вот в этом случае, помимо ГОСТ Р 12.4.026-2001 должны быть выполнены требования ГОСТ Р 12.2.143-2009. Касаемо времени свечения и т.д. и т.п.

Вы не обязаны размещать у себя в организации исключительно фотолюминесцентный план эвакуации. Есть письмо МЧС, в котором четко об этом говорится. Письмо.

По вопросу согласования планов эвакуации при пожаре, то по этому вопросу у нас имеется отдельная статья. Вопрос размещения плана эвакуации при пожаре также смотрите в нашей отдельной статье.

Обзор программ для составления плана эвакуации

Где обзавестись правильными знаками вывода людей? Можно потратить немалые средства и заказать схемы в специальных организациях. Можно поручить это сотруднику предприятия (что вряд ли принесет нужный результат).

Оптимальный вариант – скачать на свой компьютер программы для составления эвакуационных планов и сделать схемы самостоятельно.

Программа «План эвакуации»

Программный пакет «План эвакуации» обладает следующими возможностями:

• знаки безопасности и обозначения, размещаемые на эвакуационных схемах, соответствуют требованиям ГОСТа и не нуждаются в дополнительной загрузке, их можно использовать сразу из окна программы;
• софт включает в себя набор необходимых шаблонов (например, для создания рамки плана, дополнительных листов и т. д.);
• локальные эвакуационные схемы делаются быстро и легко благодаря инструменту «Видовой экран»;
• план этажа значительно упрощается с использованием функций «Стена», «Дверь» и др.;
• программа не встроена в другие софты, то есть является независимой;
• готовое изображение можно перевести в форматы BMP, JPG, GIF и т. д.;
• для начинающих пользователей в пакете имеется инструкция по созданию эвакуационной схемы.

Последняя версия «План эвакуации 9» стала заметно лучше предыдущих. Можно отметить такие преобразования:

• экспорт в PDF стал быстрее;
• увеличено количество шаблонов построений;
• в редактировании элементов добавлен «Захват маркеров»;
• усовершенствована работа инструмента «Обрезка»;
• увеличение и уменьшение масштаба стало более плавным.

Программа «Планы эвакуации» является надежным помощником в обеспечении пожарной безопасности объекта.

Знаки пожарной безопасности в AutoCAD

Всем известная программа AutoCAD также может стать опорой при создании планов эвакуации. В софт включена специальная библиотека обозначений пожарной безопасности по НПБ 160-97, в которой можно найти знаки для обозначения таких параметров:

• систем пожарной сигнализации и кнопок их ручного управления;
• пожарно-технической продукции;
• пожаро- и взрывоопасных веществ, мест курения, небезопасных зон;
• путей эвакуации.

Огромный выбор пожарных обозначений поможет грамотно составить схему вывода людей.

Программа «SunoCAD Eva» в AutoCAD

Еще одним приятным дополнением в AutoCAD является специальный инструмент «SunoCAD Eva», который устанавливается в версиях программы 2007–2011 годов.

Данное приложение стоит недорого, работать с ним несложно. Инструмент представляет собой дополнительную панель «Планы эвакуации» в стартовом окне AutoCAD.

Однако, пользователи отмечают множество недоработок, таких как отсутствие данных о разработчике, его координат и технической поддержки.

Планы эвакуации, Скачать бесплатно программу для создания плана эвакуации

Совершенная программа плана эвакуации с богатыми примерами и шаблоном. Edraw идеально подходит для графических дизайнеров и разработчиков, которые должны рисовать планы эвакуации.

Нарисуйте план эвакуации с помощью Edraw Max! Опыты рисования не требуются.

Советыдля создания плана эвакуации

Вы всегда должны помнить, что ваша способность зависит от предварительного предупреждения дымовой сигнализации и предварительного планирования. Следующие советы очень полезны для аварийного выхода.

Создайте план эвакуации и передайте его всем членам семьи. Готовность может предотвратить панику. Для компании создайте план чрезвычайных действий для всех сотрудников.
Потренируйтесь в домашнем плане эвакуации. Больше практики поможет людям быстрее реагировать.
Если вы живете в общежитии, убедитесь, что вы знакомы с планом побега здания и участвуете в учениях по спасению от пожара. Сделайте сверло максимально реалистичным.
Дымовая сигнализация: некоторые исследования показали, что дети не могут проснуться от звука дымовой сигнализации. Назначьте людей, чтобы они разбудили их во время чрезвычайных ситуаций.
Постарайтесь, чтобы все члены участвовали в разработке плана пожарных побегов. Пройдите через своего дома и осмотрите все возможные выходы и маршруты эвакуации. Четкие препятствия на маршрутах эвакуации.
Отметьте два пути из каждой комнаты, включая окна и двери. Также сделайте расположение каждой дымовой сигнализации видимым. Для упрощения планирования скачайте программу Edraw для создания плана эвакуации. Это эффективный способ для обеспечения безопасности детей.
Все члены семьи должны понимать план побега. Когда вы идете по своему плану, убедитесь, что маршруты эвакуации чисты, и двери и окна можно легко открыть. Проверьте устройство при частом открытием окна окна.
Выйдите на улицу, чтобы убедиться, что номер вашей улицы хорошо виден. Если нет, закрасьте его на бордюре или установите номера домов, чтобы персонал пожарного смог найти ваш дом как можно скорее .
Если есть младенцы, пожилые люди или члены семьи с ограниченными возможностями передвижения, убедитесь, что кто-то назначен для оказания им помощи в пожарной учениях и в случае возникновения чрезвычайной ситуации. Назначьте также резервного человека, если назначенное лицо не находится дома в чрезвычайной ситуации.
Сообщите гостям или посетителям вашего дома о пожарных маршрутах вашего дома. Когда вы переночеваете в чужих домах, спросите об их плане побега. Если у них нет плана, предложите им помочь. Это не займет много времени, но будет иметь большое значение в случае аварии. Это особенно необходимо, когда детям разрешено посещать «ночевки» в домах друзей.
Когда вы выйдете, стоите на улице! Никогда не возвращайтесь в горящее здание. Если кто-то отсутствует, сообщите диспетчеру пожарного департамента, когда вы звоните. Пожарные обладают навыками и оборудованием для выполнения спасательных операций.

Вместо того, чтобы начинать с нуля, вы можете оставить трудности другим и делать лишь простые вещи, когда время ограничено. Это также относится к разработке планов эвакуации. Быстрый и легкий путь состоит в том, чтобы начать с хорошо продуманного примера, как и следующий план эвакуации школы, созданный Edraw.

Вот еще один хороший пример плана пожарной и аварийной ситуации , выполненный с помощью Edraw.

Дополнительные ресурсы

Символы для создания плана этажа

Edraw Max — прекрасная программа создания блок-схемы, диаграммы связей, организационной диаграммы,сетевой диаграммы, плана этажей, потока работ, современного дизайа, UML-диаграммы, электрической схемы, научной иллюстрации и много другого!

Что нужно знать

В школах не допускается использование горючих и легковоспламеняющихся материалов. Дорожки, покрытия прочно фиксируют, чтобы дети не получили травму во время эвакуации из класса. Запрещена помещений, коридоров, лестничных пролетов, вестибюлей, рекреаций. В целях пожарной безопасности запрещается установка в детских учреждениях самодельных отопительных приборов. Электрические чайники, газовые плиты, в ОУ разрешены к применению только в специализированных кабинетах обслуживающего труда. В обычных классах применение подобных электрических приборов категорически запрещено.

Специализированная программа «План эвакуации»

«План эвакуации» является самой удобной программой для создания плана по эвакуации людей во время пожара. Это векторный редактор, ориентированный на создание подобных планов. Он имеет понятный интерфейс, большую библиотеку объектов и систему автоматизированного проектирования. САПР дает возможность нарисовать схемы, соответствующие ГОСТу, и планы, необходимые для выполнения других требований противопожарной безопасности.

Специализированная программа «План эвакуации»

Неудобство в том, что программа не работает онлайн. Постоянная работа в ней и составление чертежей возможны только после покупки лицензионной версии.

Требования ГОСТа к оформлению плана эвакуации

Главным требованием к планам эвакуации при пожаре было и остается доступность в понимании изображения схемы эвакуации людей

Второй момент это формат или размер плана эвакуации:

Выдержка из ГОСТ Р 12.2.143-2002 «6.7.4 Размеры планов эвакуации выбирают не менее: 600×400 мм — для этажных и секционных планов эвакуации; 400×300 мм — для локальных планов эвакуации» (локальные планы разрабатываются для отдельных помещений, например для комнат в общежитии, палат в больнице или номеров гостиницы). То есть план эвакуации согласно ГОСТ Р 12.2.143-2002 для этажа или его части должен иметь размер, как минимум А2. Размер плана эвакуации выбирается в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов

Следующий пункт — это нормы графического изображения плана эвакуации:

Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:

• путей эвакуации
• эвакуационных выходов и (или) мест размещения спасательных средств
• аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц и т.п.
• места размещения самого плана эвакуации в здании, сооружении, транспортном средстве, объекте
• мест размещения спасательных средств, обозначаемых знаками безопасности и символами ИМО
• мест размещения средств противопожарной защиты, обозначаемых знаками пожарной безопасности и символами ИМО

Планы эвакуации также должны соответствовать следующим требованиям:

• Цветографические изображения знаков безопасности, символов ИМО и знаков безопасности (символов) отраслевого назначения на планах эвакуации должны соответствовать требованиям ГОСТ Р 12.4.026, Резолюций ИМО А.654 (16) , А.760 (18) и нормативным документам отраслевого назначения
• Знаки безопасности и символы могут быть дополнены цифровыми, буквенными или буквенно-цифровыми обозначениями
• Высота знаков безопасности и символов на плане эвакуации должна быть от 8 до 15 мм, на одном плане эвакуации они должны быть выполнены в едином масштабе
• При необходимости конкретизации признаков (технических характеристик) средств противопожарной защиты, обозначаемых на планах эвакуации, допускается применять условные графические обозначения по ГОСТ 28130
• Для знаков безопасности, символов и условных графических обозначений должны быть даны пояснения их смыслового значения в текстовой части плана эвакуации
• На этажных планах эвакуации в графической части должен быть указан номер этажа

Следующее требование к изготовлению новых планов эвакуации — это текстовая часть. В текстовой части следует излагать:

• способы оповещения о возникновении чрезвычайной ситуации (пожара, аварии и др.)
• порядок и последовательность эвакуации людей
• обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др.
• порядок аварийной остановки оборудования, механизмов, отключения электропитания и т.п.
• порядок ручного (дублирующего) включения систем (установок) пожарной и противоаварийной автоматики

Текстовая часть планов эвакуации должна содержать инструкции о действиях в условиях чрезвычайной ситуации (при пожаре, аварии и т.п.), дополненные для наглядности

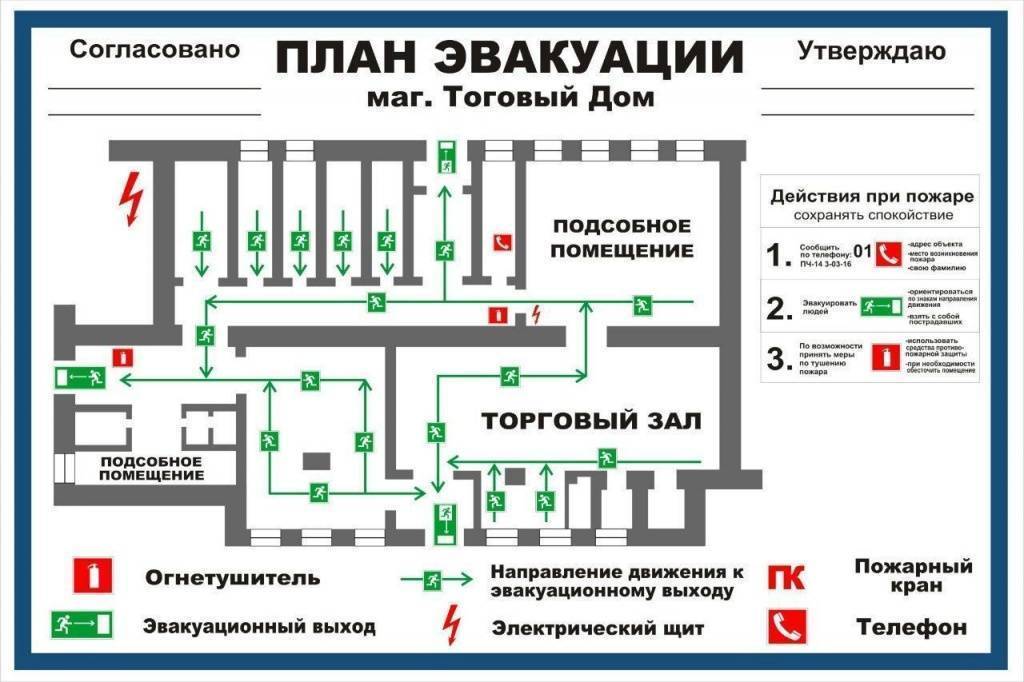

План пожарной эвакуации ГОСТ Р 12.2.143-2002

• Фон плана эвакуациидолжен быть желтовато-белым или белым — для фотолюминесцентных материалов или белым — для несветящихся материалов
• Надписи и графические изображенияна плане эвакуации (кроме знаков безопасности и символов) должны быть черного цветанезависимо от фона
• Высота шрифта надписей на плане эвакуации по ГОСТ Р 12.4.026должна быть не менее 5 мм
• Новые планы эвакуации при пожаре следует вывешивать на стенах помещений и коридоров, на колоннах и т.п. в строгом соответствии с местом размещения, указанным на самом плане эвакуации

P.S. к главе «Требования к изготовлению планов эвакуации» ГОСТ 2009 (Р 12.2.143-2009) распространяется только на  планы эвакуации. План эвакуации в 2017 году ничем не отличается от плана эвакуации 2009 года

Самая распространенная ошибка

План эвакуации при пожаре сделать самому будет проще, если знать, на каких аспектах его разработки необходимо заострить внимание

Самая распространенная ошибка – это излишнее применение знака “Направление движения при эвакуации”. В ГОСТе 12.2.143-2009 указано, что на схеме обязательно должны быть знаки, указывающие на расположение огнетушителей, пожарных краной, телефонов и аптечек, а пути эвакуации обозначаются зеленой сплошной или прерывистой линией. При этом в п.6.2.5 этого же документа сказано, что направление движения следует указать обычной стрелкой. Следовательно, применять знак здесь не требуется.

Зная эту информацию, можно план эвакуации при пожаре сделать самому без помощи специализированных организаций.

Виды планов эвакуации людей при пожаре по ГОСТ

Статья 6.2.1 ГОСТ 12.2143-2009 регламентирует разновидности ПЭ на:

• Этажные
• Секционные
• Локальные
• Сводные или общие

Этажные планы разрабатываются для каждого отдельного этажа помещения/постройки/здания.

Секционный план эвакуации

Секционный вид плана эвакуации при возгорании требуется в следующих ситуациях:

• Площадь этажа более 1 000 квадратных метров
• На одном этаже находится несколько выходов, которые разделяются перегородками или же стенами
• На этаже имеются турникеты или раздвижные, вращающиеся и подъёмные двери
• При длинных и сложных эвакуационных путях

Локальный план эвакуации

Локальные ПЭ чаще всего создаются для отдельно взятых помещений, к которым могут относиться: гостиничные номера, больничные палаты, торговые точки в ТЦ и офисы в бизнес-центрах. От этого вида локальный отличается меньшими габаритами и представлением эвакуационного пути из определённого помещения, а не всего здания в целом.

Общие и сводный планы эвакуации

Общие или сводные планы эвакуации – это документы, составляемые на основе вторых экземпляров этажных и секционных видов. Они не обязательно должны располагаться на просматриваемом месте. Данный план располагается у дежурного персонала, который предоставляет данный план руководящему лицу, ликвидирующему чрезвычайную ситуацию. При перепланировках или реконструкциях любых этажей или секций в общий/сводный план необходимо внести все изменения.
