Требования к изготовлению люминесцентных планов эвакуации

Требования к планам эвакуации

Согласно ГОСТ РФ, планы эвакуации должны содержать графические и текстовые информативные части. При этом графическая часть отвечает за подробную схематическую планировку всего здания, секции, этажа или помещения, и должна включать:

  • Кротчайшие пути эвакуации;
  • Расположение выходов из здания;
  • Расположение аварийных выходов;
  • Локализации спасательных средств;
  • Локализация средств пожаротушения;
  • Локализация мест извещения людей и спасателей.

В текстовой части должна располагаться следующая информация:

  • Перечень способов оповещения о пожарной тревоге, включая извещение людей и спасателей;
  • Подробный алгоритм эвакуации из здания;
  • Порядок действий во время экстренной ситуации, включая вызов пожарной бригады и скорой медицинской помощи;
  • Порядок действий для остановки оборудования, включая электрические механизмы и прочие аппараты;
  • Информация о дублирующем или ручном включении систем противопожарной автоматики, установленных в здании.

Информация о телефонах экстренных служб

Пункт 32 приказа N 360, подписанный Министерством связи и массовых коммуникаций Российской Федерации, с 2017 года установил новые телефонные номера для вызова экстренных служб.

Если ранее для обращения в пожарную часть, полицию и скорую помощь использовались телефоны «01», «02» и «03», то теперь их заменили на аналогичные: «101», «102» и «103» соответственно.

Информация с перечнем экстренных служб и их телефонные номера должны быть указанны в текстовой части плана эвакуации большим и заметным шрифтом.

Отработка плана эвакуации и журнал тренировок

Согласно требованиям законодательства, отработки плана эвакуации должны проводиться не реже чем один раз в календарный год. При этом, отрабатывается скорость эвакуации по определенному сценарию с фиксированием времени необходимым для его осуществления.

Дата проведения экстренных учений и соответствующие показатели хронометража должны заноситься в специальный подотчетный журнал, и подписываются ответственным за проведение данного мероприятия лицом.

Услуги по разработке и изготовлению планов эвакуации

Наша компания приглашает к сотрудничеству субъектов хозяйствования, заинтересованных в услугах профессионального изготовления планов эвакуации. Согласно установленным требованиям, данный документ является обязательным для любых объектов общественного назначения, для которых характерно одновременное пребывание большого числа людей. Разработка планов эвакуации предусмотрена для офисных и административных зданий, промышленных сооружений, объектов коммерческого назначения и др. Исключение составляют лишь многоквартирные жилые дома.

Необходимость заказать план эвакуации связана с обеспечением противопожарной защиты объекта и его посетителей. Данный документ включает в себя текстовую и графическую составляющие, а его разработка регламентирована госстандартами.

Сертификация и декларирование

  • Оформление сертификатов соответствия таможенного союза
  • Оформление деклараций таможенного союза
  • Сертификат и декларация ГОСТ Р
  • Добровольная сертификация
  • Пожарный сертификат

Сертификация и консалтинг ISO

  • Сертификация ISO 9001
  • Сертификация ХАСПП (ISO 22000)
  • Консалтинг ISO 9001
  • Консалтинг ХАСПП (ISO 22000)

Разрешительная документация

  • Государственная регистрация продукции
  • Получение лицензии Минпромторга
  • Заключения радиочастотного центра
  • Регистрация Нотификации ФСБ
  • Заключение ЭКСКОНТ
  • Отказное письмо

Разработка технической документации

  • Разработка Технических условий
  • Регистрация Технических условий
  • Заключение о спиртосодержании
  • Обоснование безопасности
  • Регистрация паспорта безопасности

Разработка плана эвакуации при пожаре призвана отразить наличие путей эвакуации, включая аварийные выходы из здания, по которым в случае возникновения чрезвычайной ситуации люди, находящиеся на территории объекта, смогут покинуть опасное место. Помимо этого, документ содержит информацию о наличии средств противопожарной защиты (пожарные краны, огнетушители и др.) и местах их расположения внутри объекта, что является необходимым условием для принятия оперативных мер по борьбе с возгоранием.

Важным фактором является соответствие указанной в плане эвакуации информации реальным техническим характеристикам сооружения. Если объект подвергался перепланировке, в документ необходимо внести нужные изменения.

Фотолюминесцентные планы эвакуации и их особенности

Фотолюминесцентные знаки эвакуации приобрели распространение ввиду физико-механических свойств материала. Благодаря люминесценции удается эффективно решить проблему с ориентированием внутри помещения в сложных технических условиях. Фотолюминесцентные эвакуационные системы хорошо заметны в темноте, что существенно облегчает задачу по эвакуации из здания в ночное время либо при наличии плотной дымовой завесы. Кроме того, это экономит драгоценное время при поиске мест, где расположены противопожарные шкафы и другие средства борьбы с возгоранием.

При изготовлении элементов фотолюминесцентных планов применяют различные виды материалов, включая пленку, пластик, бумагу.

Преимущества нашей компании:

бесплатные консультации

выгодные цены

работа по договору

оформление в кратчайшие сроки

персональный менеджер

доставка документов

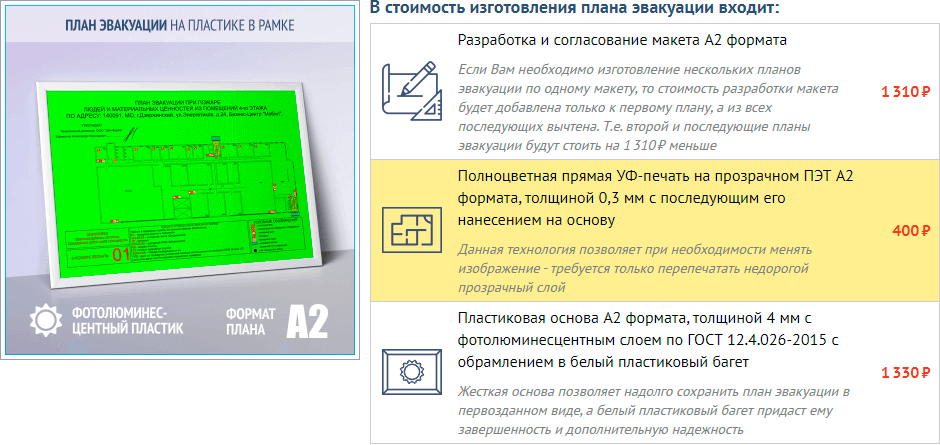

Изготовление и материалы

В первую очередь, . Этим могут заниматься организации, имеющие разрешительные документы для работы в данной сфере деятельности. Непосредственное изготовление состоит из нанесения изображения на основу.

Для этого используют пластик, так как фотолюминесцентные планы эвакуации размещают внутри помещения, где температура воздуха обычно в пределах 10-30°С.

Изображение распечатывают на полиграфическом оборудовании несколькими способами. Возможно его нанесение поверх фотолюминесцентной пленки, а также поверх основы с последующим ламинированием специальной пленкой с определенными колориметрическими и фотометрическими параметрами. Подпись ответственного лица от организации-заказчика проставляют перманентным маркером, который нельзя смыть со стекла либо плотного пластика.

На каждом фотолюминесцентном плане обязательно указывают разработчика, наименование производителя либо торговый знак, длительность послесвечения, яркость после 10 и 60 минут при отсутствии освещения, а также дату изготовления. Допустимы дополнительные обозначения, например, ГОСТ, по которому изготовлен фотолюминесцентный план эвакуации, цвет послесвечения.

Маркировка может быть расположена на лицевой стороне, но не перекрывать основное изображение, или на обратной стороне, если к ней есть доступ в процессе эксплуатации.

Материалы для таких планов эвакуации должны отвечать определенным требованиям.

Материалы должны быть безопасными для человека, соответствовать санитарно-гигиеническим нормам. Исключается выделение газов или вредных веществ в процессе эксплуатации. Также в производстве применяют негорючие и невзрывоопасные материалы.

Фотолюминесцентная пленка для планов должна быть ровной, без дефектов. Широко распространены пленки подобного типа с клеевой основой. Помимо пленок используют различные лаки, краски, ламинат, пластик, бумагу.

Их свойство свечения под воздействием источника света называется фотолюминесценцией. Этому способствует состав люминофор. Для его возбуждения, которое вызывает свечение, не требуется температурное воздействие. Он поглощает ультрафиолет.

Если производитель планирует пройти процедуру сертификации фотолюминесцентной продукции, то все материалы должны иметь разрешительные документы. Они подтверждают соответствие фотометрических и колориметрических характеристик и пожарную безопасность.

После изготовления фотолюминесцентный план эвакуации можно поместить в металлическую рамку. Нежелательно закрывать его стеклом или обычной пленкой, так как это снижает его яркость и эффективность для визуального восприятия.

Требования ГОСТа к оформлению плана эвакуации

Главным требованием к планам эвакуации при пожаре было и остается доступность в понимании изображения схемы эвакуации людей

Второй момент это формат или размер плана эвакуации:

Выдержка из ГОСТ Р 12.2.143-2002 «6.7.4 Размеры планов эвакуации выбирают не менее: 600×400 мм — для этажных и секционных планов эвакуации; 400×300 мм — для локальных планов эвакуации» (локальные планы разрабатываются для отдельных помещений, например для комнат в общежитии, палат в больнице или номеров гостиницы). То есть план эвакуации согласно ГОСТ Р 12.2.143-2002 для этажа или его части должен иметь размер, как минимум А2. Размер плана эвакуации выбирается в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов

Следующий пункт — это нормы графического изображения плана эвакуации:

Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:

  • путей эвакуации
  • эвакуационных выходов и (или) мест размещения спасательных средств
  • аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц и т.п.
  • места размещения самого плана эвакуации в здании, сооружении, транспортном средстве, объекте
  • мест размещения спасательных средств, обозначаемых знаками безопасности и символами ИМО
  • мест размещения средств противопожарной защиты, обозначаемых знаками пожарной безопасности и символами ИМО

Планы эвакуации также должны соответствовать следующим требованиям:

  • Цветографические изображения знаков безопасности, символов ИМО и знаков безопасности (символов) отраслевого назначения на планах эвакуации должны соответствовать требованиям ГОСТ Р 12.4.026, Резолюций ИМО А.654 (16) , А.760 (18) и нормативным документам отраслевого назначения
  • Знаки безопасности и символы могут быть дополнены цифровыми, буквенными или буквенно-цифровыми обозначениями
  • Высота знаков безопасности и символов на плане эвакуации должна быть от 8 до 15 мм, на одном плане эвакуации они должны быть выполнены в едином масштабе
  • При необходимости конкретизации признаков (технических характеристик) средств противопожарной защиты, обозначаемых на планах эвакуации, допускается применять условные графические обозначения по ГОСТ 28130
  • Для знаков безопасности, символов и условных графических обозначений должны быть даны пояснения их смыслового значения в текстовой части плана эвакуации
  • На этажных планах эвакуации в графической части должен быть указан номер этажа

Следующее требование к изготовлению новых планов эвакуации — это текстовая часть. В текстовой части следует излагать:

  • способы оповещения о возникновении чрезвычайной ситуации (пожара, аварии и др.)
  • порядок и последовательность эвакуации людей
  • обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др.
  • порядок аварийной остановки оборудования, механизмов, отключения электропитания и т.п.
  • порядок ручного (дублирующего) включения систем (установок) пожарной и противоаварийной автоматики

Текстовая часть планов эвакуации должна содержать инструкции о действиях в условиях чрезвычайной ситуации (при пожаре, аварии и т.п.), дополненные для наглядности

План пожарной эвакуации ГОСТ Р 12.2.143-2002

  • Фон плана эвакуациидолжен быть желтовато-белым или белым — для фотолюминесцентных материалов или белым — для несветящихся материалов
  • Надписи и графические изображенияна плане эвакуации (кроме знаков безопасности и символов) должны быть черного цветанезависимо от фона
  • Высота шрифта надписей на плане эвакуации по ГОСТ Р 12.4.026должна быть не менее 5 мм
  • Новые планы эвакуации при пожаре следует вывешивать на стенах помещений и коридоров, на колоннах и т.п. в строгом соответствии с местом размещения, указанным на самом плане эвакуации

P.S. к главе «Требования к изготовлению планов эвакуации» ГОСТ 2009 (Р 12.2.143-2009) распространяется только на  планы эвакуации. План эвакуации в 2017 году ничем не отличается от плана эвакуации 2009 года

Фотолюминесцентные планы эвакуации

Выше мы уже упоминали, что ГОСТ Р 12.2.143-2009 включён в «Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 года N 123-ФЗ «Технический регламент о требованиях пожарной безопасности» за исключением пунктов 4.5, 4.5.1, 4.5.2, 6.2.7, 6.2.8. При этом именно п.6.2.7 указывает, что планы эвакуации следует выполнять на основе фотолюминесцентных материалов.

Дополнительно отметим, что позиция МЧС России, в целом, заключается в свободном принятии собственником здания решения о выполнении планов эвакуации в фотолюминесцентном исполнении. ФГБУ ВНИИПО МЧС России, например, подчёркивает, что в настоящий момент не существует обязательного нормативного документа, устанавливающего правила выполнения планов эвакуации.

Не забывайте, что при проведении работ по реконструкции или перепланировке здания в план эвакуации должны быть внесены соответствующие изменения.

Общие характеристики

Современные планы эвакуации с использованием фотолюминесцентных материалов бывают двух размеров:

  1. этажные и секционные – 60 см*40 см.;
  2. локальные – 40 см*30 см.

Стандартная длительность послесвечения таких планов эвакуации – 24 часа. Этим термином называют период времени без воздействия источников освещения, за который яркость свечения достигает значения 0,3 мкд/м2. Цвет послесвечения также оговорен стандартом – бело-желтый либо белый.

Такая длительность послесвечения в официальных документах обусловлена продолжительностью темного времени суток в стране. Однако на практике достаточно 3-4 часов свечения. Средние показатели огнестойкости строительных конструкций редко превышают это значение.

Все эвакуационные планы вне зависимости от вида и способа изготовления должны состоять из графической и текстовой части. В первой отображают важные объекты, пути эвакуации, направления и размещение оборудования, средств защиты и пожаротушения.

Их обозначают графическими знаками. В текстовой части размещают важную информацию и пояснения для людей, которыми они могут воспользоваться в экстренных ситуациях. Размеры и виды знаков должны быть понятными и легкими для визуального восприятия.

Такие планы используют не только при пожарах. Они необходимы в профилактических работах, для проведения учебных и тренировочных мероприятий. Работники организации должны ознакомиться с ними во время инструктажей по пожарной безопасности.

Требование к планам эвакуации и законодательное регулирование

Разработать план эвакуации поможет специальное требование Российской Федерации, а именно ГОСТ Р 12.2.143-2009 (вступивший в силу с 01.07.2010 года). Он содержит как графическую, так и текстовую информацию с подробным изложением всех требований.

Сам план изготавливается из специальных фотолюминесцентных материалов, с указанием всех ключевых объектов, включая огнетушители, краны и пожарные шкафы. Помимо этого на него могут быть нанесены места расположения аптечек первой помощи, средств дополнительного спасения, вроде противогазов, ГДЗК, а так же оборудования для экстренного извещения находящихся в здании людей и вызова профессиональной пожарной бригады, включая тревожные кнопки и указание соответствующих телефонов.

Требования по ГОСТ

К содержанию

Эвакуационный план согласно регламентирующему ГОСТу содержит текстовую и графическую части.

Под графической частью подразумевается схема эвакуационных путей и этажная планировка здания. Также в этой части должны указываться:

  • Выходы для эвакуации, а также короткие и безопасные пути к ним
  • Лестничные клетки, лестницы и аварийные эвакуационные выходы
  • Места, где находятся ПЭ
  • Зоны, где размещаются средства противопожарной защиты и спасательной связи, которые обозначаются символами и знаками. Это регламентируется ГОСТом Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначения и правила применения»

В текстовой части содержатся инструкции, связанные с действиями людей, которые оказались в здании в условиях чрезвычайной ситуации. К таким инструкциям может относиться следующее:

  • Способ оповещения о возгорании, данные людей, которые отвечают за оповещение остальных, а также зоны действия оповещения
  • Очерёдность и порядок эвакуации людей
  • Список действий и обязанностей дежурного персонала, который отвечает за вызов пожарного расчёта и скорой помощи
  • Информация о аварийном отключении электропитания, различных механизмов и оборудования
  • Информация о ручном отключении пожарных систем, установок и автоматики

Все символы и знаки безопасности в данной части ПЭ дополняются смысловыми пояснениями.

Графические части этажных планов также дополняются номером этажа.

К форме

Размер плана эвакуации будет зависеть от площади помещений, где располагается, а также числа эвакуационных и аварийных выходов. Локальные ПЭ выполняются с размерами 400х300 мм, этажные и секционные с габаритами 600х400 мм. Планы должны изготавливаться из фотолюминесцентных материалов.

В качестве фона используется жёлто-белый или белый цвет.

Обозначение знаков и символов пожарной безопасности обязательно в графической части регламентируется ГОСТом Р.12.4.026-2001 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний». Высота этих знаков не может быть меньше 8 мм и больше 15 мм. Они обязательно выполняются в одинаковом масштабе. Шрифт также регламентируется данным ГОСТом и его размер не может быть меньше 3 мм. Вне зависимости от фона ПЭ все надписи и графические изображения, кроме специальных знаков и символов, должны быть чёрного цвета.

Эвакуационные пути обозначаются сплошными зелёными линиями с демонстрацией правильного направления.

К размещению

ПЭ для людей/сотрудников/работников должен находиться там, где это указано непосредственно в плане. Согласно регламентирующим документам планы должны быть на всех этажах многоэтажных строений и основных путях, которые ведут к эвакуационному выходу/выходам. Также следует отметить некоторые факторы размещения ПЭ:

  • В самом удалённом от эвакуационного выхода в обязательном порядке должен быть план
  • План должен находиться в хорошо освещаемом месте
  • Между 2 планами, которые располагаются на одном этаже, не должно быть больше 60 метров
  • План эвакуации нельзя закрывать различными предметами
  • ПЭ не должен сливаться со стеной
  • План должен хорошо просматриваться

Требования пожарной безопасности к планам эвакуации

Однако не только ГОСТ 12.2.143-2009 регламентирует планы эвакуации. Помимо него, за это отвечают Правила противопожарного режима №390. Следующие пункты являются наиболее важными:

  • п. 7 – В местах с массовым нахождением лиц, помимо жилых домов и на объектах с рабочими местами от 10 и более обязательно должны быть ПЭ. За это отвечает руководящее лицо организации. На документе должна находиться информация, обозначающая расположение ПСП (первичные средства пожаротушения);
  • п. 106 – руководитель отвечает за создание ПЭ для ценных экспонатов из музеев и картинных галерей, а также животных из зоопарков и цирков;
  • п. 247 – для мест стоянки автомобилей в количестве от 25 единиц должен быть разработан план эвакуации с указанием расположения ТС, очерёдности их эвакуации при ЧС. Также на документе указывается месторасположение буксирных тросов и штанг, которые закупаются из расчёта 1 трос/штанга на 10 транспортных средств.
  • п. 250 – на станциях метрополитена должны быть оперативные планы пожаротушения, инструкции, связанные с мерами ПБ, эвакуационные планы и чёткие инструкции для сотрудников станций при пожаре или сильном задымлении.

Ответственность за нарушение требований разработки плана

Согласно действующему законодательству Российской Федерации, ответственным за подготовку ПЭ и его размещение является руководитель организации/здания/помещения. Если не соблюдаются требования и правила разработки ПЭ, то КоАП РФ статья 20, пункт 4 предусматривает административную ответственность в виде денежных штрафов:

Ответственное лицо

Штраф при однократном нарушении

Штраф при повторном нарушении

Частное лицо

от 3000 до 4000 рублей

от 4000 до 5000 рублей

Должностное лицо

от 15 000 до 20 000 рублей

от 20 000 до 30 000 рублей

Индивидуальный предприниматель

от 30 000 до 40 000 рублей

от 40 000 до 50 000 рублей

Юридическое лицо

от 150 000 до 200 000 рублей

от 200 000 до 400 000 рублей

А ещё, помимо денежного штрафа, для юридических лиц, повторно нарушающих правила грозит остановка их деятельности до 90 дней.

Где прописаны требования

Действующий ГОСТ Р 12.2.143-2009 по-прежнему регламентирует требования к планам эвакуации в 2021, их установке, графическим обозначениям системы противопожарной защиты. С 01.01.2021 в России в порядке «законодательной гильотины» введены новые правила противопожарного режима (постановление № 1479). Они действуют до 31.12.2026. По новым правилам (постановление № 1479), с 2021 года к ПЭ добавлены новые требования. В соответствии с нормативными документами, на них указывают места хранения огнетушителей, пожарных извещателей, средств индивидуальной защиты органов дыхания, эвакуационные выходы и направление эвакуации.

Законодательных новаций в стандарт пока не последовало, поэтому искать ГОСТ по планам эвакуации в 2021 г. с изменениями не имеет смысла.

Применение ГОСТ обязательно для изготовителей графических обозначений, для работодателей он носит рекомендательных характер. В соответствии с новыми ППР, по-прежнему:

  • владельцы объектов защиты не согласовывают ПЭ в пожнадзоре (приказ Росстандарта от 14.12.2011 № 1489-ст), хотя по стандарту требование есть;
  • разработчик не обязательно указывается на средствах визуализации;
  • ПЭ разрабатывается организацией самостоятельно или заказывается в специализированном центре (имеющем специальное разрешение).

Это интересно: Чистка дымохода от сажи химическими средствами или ершом

Когда требуется вывешивать

План составляют так, чтобы он был интуитивно понятен каждому человеку, а не только инспектору пожарной службы. Его закрепляют на стене или колонне в коридоре или комнате в точном соответствии с тем местом, какое указано на плане. Он должен хорошо освещаться, чтобы заметны были мелкие детали, а фотолюминесцентная пленка (если она присутствует) поглотила максимум лучей и светилась в темноте как можно дольше.

Если на этаже работает более 10 человек, то схему эвакуации надо вывешивать в обязательном порядке. Схемами снабжают образовательные учреждения, торговые центры, больницы, гостиницы, мотели и другие места, где единовременно пребывает большое количество людей. На этажах жилых домов их вывешивать необязательно.
Если на объекте работает 50 и больше человек, то в дополнение к плану разрабатывают инструкцию для обслуживающего персонала. В ней описывается, как надо действовать, чтобы организовать безопасную и быструю эвакуацию. По инструкции 2 раза в год проводят тренировки.

Изготовление и материалы

В первую очередь, разрабатывают сам план эвакуации. Этим могут заниматься организации, имеющие разрешительные документы для работы в данной сфере деятельности. Непосредственное изготовление состоит из нанесения изображения на основу. Для этого используют пластик, так как фотолюминесцентные планы эвакуации размещают внутри помещения, где температура воздуха обычно в пределах 10-30°С.
Изображение распечатывают на полиграфическом оборудовании несколькими способами. Возможно его нанесение поверх фотолюминесцентной пленки, а также поверх основы с последующим ламинированием специальной пленкой с определенными колориметрическими и фотометрическими параметрами. Подпись ответственного лица от организации-заказчика проставляют перманентным маркером, который нельзя смыть со стекла либо плотного пластика.


На каждом фотолюминесцентном плане обязательно указывают разработчика, наименование производителя либо торговый знак, длительность послесвечения, яркость после 10 и 60 минут при отсутствии освещения, а также дату изготовления. Допустимы дополнительные обозначения, например, ГОСТ, по которому изготовлен фотолюминесцентный план эвакуации, цвет послесвечения. Маркировка может быть расположена на лицевой стороне, но не перекрывать основное изображение, или на обратной стороне, если к ней есть доступ в процессе эксплуатации.
Материалы для таких планов эвакуации должны отвечать определенным требованиям.

Материалы должны быть безопасными для человека, соответствовать санитарно-гигиеническим нормам. Исключается выделение газов или вредных веществ в процессе эксплуатации. Также в производстве применяют негорючие и невзрывоопасные материалы. Фотолюминесцентная пленка для планов должна быть ровной, без дефектов. Широко распространены пленки подобного типа с клеевой основой. Помимо пленок используют различные лаки, краски, ламинат, пластик, бумагу.

Их свойство свечения под воздействием источника света называется фотолюминесценцией. Этому способствует состав люминофор. Для его возбуждения, которое вызывает свечение, не требуется температурное воздействие. Он поглощает ультрафиолет.

Если производитель планирует пройти процедуру сертификации фотолюминесцентной продукции, то все материалы должны иметь разрешительные документы. Они подтверждают соответствие фотометрических и колориметрических характеристик и пожарную безопасность.
После изготовления фотолюминесцентный план эвакуации можно поместить в металлическую рамку. Нежелательно закрывать его стеклом или обычной пленкой, так как это снижает его яркость и эффективность для визуального восприятия.

Разновидности планов

Планы делают для зданий, транспортных средств, сооружений и других объектов, в которых могут находиться люди. Они бывают:

  • локальными (номер в гостинице, хостеле, палата в больнице, офис, каюта и т. д.);
  • этажными;
  • секционными (в рамках каждого этажа);
  • сводными.

В зданиях с 2 и более этажами схемы эвакуации составляют для каждого этажа. Если площадь этажа больше 1000 кв. м, то его разделяют на секции и делают эвакуационный план каждой секции. Деление на секции также происходит, если на этаже предусмотрено несколько эвакуационных выходов, и они разделены высокой перегородкой (стеной), между ними установлены турникеты, раздвижные или опускающиеся двери. При запутанном длинном эвакуационном пути также желательно разделить этаж на секции и сделать несколько планов.
На основании этажных, секционных и локальных делают сводный план. Он хранится вместе со вторыми экземплярами всех планов у дежурного (администратора) и должен быть выдан руководителю прибывшей на место бригады спасения при первом требовании.
Схему меняют, если здание перестроили, изменили планировку, назначение комнат. Смена фотолюминесцентных планов предполагается раз в 5 лет после, поскольку материал со временем деградирует. Хотя некоторые производители заявляют срок службы 20-25 лет.

Что такое план эвакуации и какие ГОСТы его регулируют?

Два основных ГОСТа, которые регламентируют разработку, создание и размещение планов:

  1. ГОСТ Р 12.2.143–2009 «ССБТ. Системы фотолюминесцентные эвакуационные. Требования и методы контроля»;
  2. ГОСТ 12.1.004–91 ССБТ «Пожарная безопасность. Общие требования».

Согласно этим нормативным документам план эвакуации – это схема, в которой можно найти путь для эвакуации, эвакуационные и аварийные выходы, регламент правил поведения, а также список или последовательность действий людей при возникновении чрезвычайного происшествия. Благодаря данному плану, указателям направления движения и знакам безопасности принимаются необходимые меры, позволяющие вывести людей из опасного помещения в котором случился пожар.

План эвакуации – это табличка, с регламентируемыми размерами, где содержится следующая важная информация:

  • Заголовок
  • Адрес, указание этажа здания, где непосредственно находится ПЭ
  • Графическая часть
  • Текстовая часть
  • Расшифровка специальных символов и обозначений

Помимо этого, левый нижний угол документа – это место для информации, касающейся компании, которая разрабатывала данный план. В правом нижнем углу можно найти маркировку ПЭ, которая состоит из информации о фирме изготовителе, дате производства плана, показателе яркости свечения люминесцентных компонентов в мкд/м2 через 10 и 60 минут после того, как отключится свет и продолжительность свечения этих элементов в минутах.

Конструктор планов эвакуации в примерах

При заказе нескольких одинаковых планов эвакуации у заказчиков закономерно возникал вопрос о том, будут ли 2-й и последующие планы стоить дешевле, ведь макет рисуется один раз. Именно для ответа на этот и другие схожие вопросы мы создали Конструктор планов эвакуации и добавили в товарные карточки таблицу с перечнем позиций, составляющих стоимость каждого конкретного плана. Теперь вы получаете счет в более развернутом виде. Но как говорится – лучше один раз показать, чем сто раз рассказать, поэтому приведем примеры

Ваш заказНаш счет
1 2 одинаковых плана А2 формата на пластике в рамке

Разработка макета плана эвакуации (А2 формат) – 1 шт.Печать плана эвакуации на пластике А2 формата в пластиковой рамке – 2 шт.

22 одинаковых плана А3 формата, один из которых на бумаге, а другой – на пластике в золотой рамке

Разработка макета плана эвакуации (А3 формат) – 1 шт.Печать плана эвакуации на бумаге А3 формата – 1 шт.Печать плана эвакуации на пластике А3 формата в золотой алюминиевой рамке – 1 шт.

3Печать плана эвакуации на фотолюминесцентной пленке А1 формата по уже имеющемуся макету

Печать плана эвакуации на фотолюминесцентной пленке А1 формата – 1 шт.

Фотолюминесцентные планы в пластиковой рамке или алюминиевом багете:

Тут нужно небольшое пояснение. Ранее мы печатали фотолюминесцентные планы в пластиковой рамке или алюминиевом багете непосредственно на фотолюминесцентном слое. Технически это было удобно, но в случае обнаружения в уже изготовленном плане ошибок или необходимости внесения небольших изменений, – приходилось переделывать дорогостоящую фотолюминесцентную основу. Именно по этой причине мы усовершенствовали процесс изготовления таких планов – теперь изображение печатается на тонком прозрачном ПЭТ слое и накладывается на фотолюминесцентную основу

Помимо очевидных преимуществ в снижении стоимости перепечатки такой способ позволяет дополнительно защитить план, так как ПЭТ слой выполняет также функцию ламинации, защищая фотолюминесцентную основу от повышенной влажности и механических повреждений

Ваш заказНаш счет
1 3 одинаковых фотолюминесцентных плана в золотой рамке А3 формата

Разработка макета плана эвакуации (А3 формат) – 1 шт.Пластиковая фотолюминесцентная подоснова для плана эвакуации А3 формата в золотой алюминиевой рамке – 3 шт.Печать плана эвакуации на прозрачном ПЭТ А3 формата – 3 шт.

2Переделка ранее изготовленного фотолюминесцентного плана эвакуации А2 формата в пластиковой рамке в связи с необходимостью доработки макета (например, при изменении экспликации помещений)

В данном случае для вашей экономии мы можем использовать ранее изготовленную основу, поэтому вы получаете счет:

Разработка макета плана эвакуации (А2 формат) – 1 шт.Печать плана эвакуации на прозрачном ПЭТ формата А3 – 1 шт.

3Переделка плана эвакуации из-за ошибки заказчика (например, не был обозначен аварийный выход)

Поскольку изменения в макете незначительные мы исправляем их бесплатно и выставляем счет только на 1 позицию:

Печать плана эвакуации на прозрачном ПЭТ А3 формата – 1 шт.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
