Проводим электричество в частный каркасный дом или дачу своими руками? Пошаговая инструкция – Обзор

Фундамент для дома – основа основ

Крепкий фундамент – залог прочного и долговечного дома. Для каркасных построек обычно возводят фундамент одного из видов:

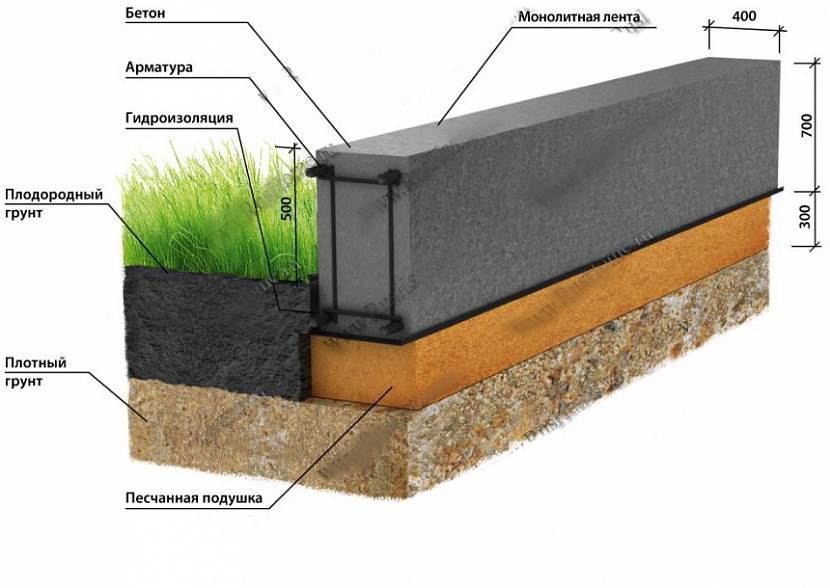

  • мелкозаглубленный ленточный;
  • свайно-винтовой.

В первом случае сначала будут проводиться земляные работы, чтобы было куда заливать фундамент, затем делается опалубка и в ней выкладывается армирующий каркас.

Второй этап – заливка бетона. Технологически правильно сделать это за один прием, но иногда допускается и послойная заливка. По мере затвердевания опалубка снимается – фундамент должен набрать прочность в течение 30 дней. После этого проводят гидроизоляционные работы, и начинается сборка нижней обвязки.

Свайный фундамент, в свою очередь считается одним из самых бюджетных и быстровозводимых.

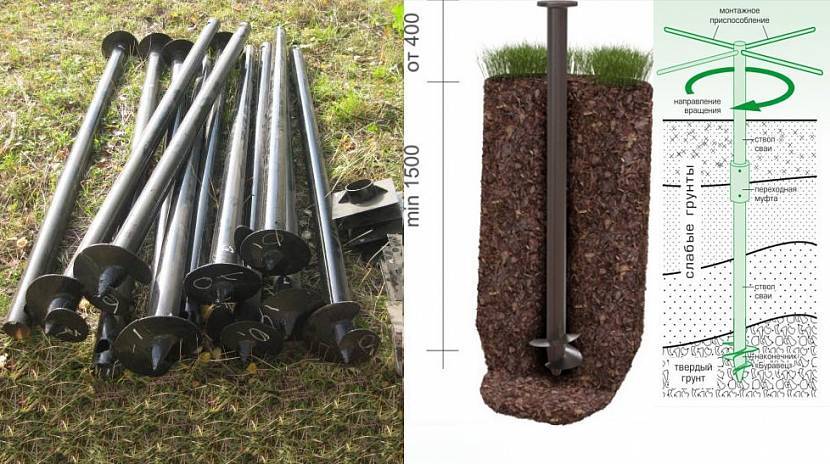

Свая представляет собой толстую металлическую трубу, конец которой снабжен винтовой лопастью. Закручиваются в землю они с привлечением специальной техники. Есть некоторые виды забивных свай, но используют их редко.

Скрытая проводка и требования законодательства

Если спросить любого электрика или человека, знакомого с технологиями прокладки проводки в деревянных или композитных стенах, он без запинки ответит: согласно нормам законодательства разводка сети обязательно делается внутри металлических труб для предотвращения повреждений и повышения уровня пожарной защиты.

Да, эти слова соответствуют истине. По требованиям ПУЭ (правил устройства электроустановок) применение труб и соответствующей металлической фурнитуры в виде переходников и разветвителей обязательно. Однако если копнуть чуть глубже, выяснится, что для каркасных домостроений применимы требования СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных домов с деревянным каркасом». А в данном нормативном документе четко сказано:

«13.5.1. Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

13.5.2. Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.»

Ни для кого не секрет, что современные технологии изготовления силовых кабелей сразу же предусматривают негорючую оболочку и невозможность распространения огня вне внутреннего пространства. Естественно, большинство продаваемых на рынке изделий как нельзя больше соответствуют требованиям закона и могут применяться вообще без дополнительных мер защиты. В данном случае речь идет о кабелях с индексом –нгLS, нгFRLS, нгFRHF, нгFRLSLTx и т.д.

Однако работники пожарных инспекций используют двойственный подход. Ответственные и осведомленные — спокойно воспринимают скрытую проводку в гофрорукаве или же усиленные типы кабеля в тройной изоляции без дополнительной защиты. Другие могут настаивать на соблюдении требований ПУЭ, требуя наличия защитной металлической трубы.

Трёхфазный ток и схема электропроводки

Особенность его в том, что его напряжение находится между нулевым и фазным проводом (220 Вольт). Значит, его можно применять для однофазной проводки. Напряжение между парой соседних фаз будет уже 380 Вольт из-за сдвига на треть. Это позволяет сделать передачу безопасной и сэкономить на кабелях.

Трансформаторы для трёхфазного тока меньше других и при передаче от магистральной 1000-вольтной сети к местной 380-вольтной только они и пригодятся.

Трёхфазные жилы имеют цветовую маркировку. Базовые жёлтый, зелёный и красный для первой, второй и третьей фазы. Синий – для нулевой. С желтыми и зелеными полосками – это заземление.

Схема электропроводки на даче здесь может быть смешанной. Напряжение в 380 Вольт нужно для больших приборов, например нагревателей, а 220 Вольт – для бытовых и освещения. Иногда нужны все провода, но не в однофазных приборах. Поэтому мощность нужно будет выбрать. Если у приборов она большая, то и понадобится несколько фаз. На каждую потребуется хотя бы один автомат. С него передастся мощность на сеть.

Подбор мощности лучше всего производить ещё до подключения трёхфазных приборов, таких как станки, насосы, двигатели и другие. Если одна из частей выйдет из строя, то однофазная сеть будет продолжать работать, когда сработает трёхфазный автомат защиты. Дополнительно рекомендуется установить автомат перед входом.

Способы прокладки

Рассмотрим основные способы прокладки электрического кабеля в каркасном доме.

Наружная

Наружный монтаж электрического кабеля в каркасном доме можно выполнить самостоятельно. Есть несколько вариантов.

Открытый кабель

При обустройстве данной проводки используется жесткий провод с двойной/тройной изоляцией из материалов, не поддерживающих горение. Чтобы закрепить линию на стенах, установите специальные скобы. Для снижения вероятности возгорания между кабелем и деревянной стеной следует разместить подложку из асбеста или металла. Ее ширина напрямую зависит от толщины кабеля и делается на 20 мм больше (линия прокладывается прямо посередине).


Наружная проводка в каркасном доме

Электротехнические трубы

Электрические провода можно спрятать в специальные гофрированные трубы, сделанные из негорючих материалов. Они способны выдерживать высокие температуры, а диаметр позволяет размещать внутри несколько кабелей. При помощи особых клипс труба фиксируется на деревянных стенах здания.

Проводка занимает минимум свободного пространства, повышается электрическая и пожарная безопасность, снижается риск механических повреждений при эксплуатации. Однако вновь можно говорить о неэстетичности, связанной с неопрятным внешним видом металлических труб. Они же будут притягивать с улицы пыль и грязь.


Укладка провода в электротехнических трубах

Кабель-каналы

Такие защитные приспособления для электрической проводки имеют более лаконичный и продуманный дизайн, чем и выигрывают у гофрированных труб. Изделия выпускаются в разной цветовой гамме, благодаря чему вписываются в любой интерьер или экстерьер. Идеально ровные кабель-каналы могут выявить потенциальный недостаток каркасного дома — кривизну стен. Но если дом построен на совесть, то этого не произойдет.

Кабель-каналы выпускаются разной расцветки и габаритных размеров. Конкретная ширина подбирается в зависимости от коммуникаций. После фиксации короба на стене, внутри укладывают кабель, а затем прячут его под крышкой.


Открытая проводка в кабель-каналах

Основной минус кабель-каналов связан с потенциальной усадкой каркасного дома, из-за чего изделия начнут трескаться. В результате придется повторно заниматься электропроводкой, менять различные компоненты. К перечисленным выше преимуществам добавим умеренную стоимость изделий и простоту монтажа.

Скрытая в обшивке проводка

В ПУЭ перечислены основные правила и рекомендации, которыми нужно руководствоваться при прокладке кабеля внутри стен или перекрытий. Выше мы писали, что скрытая проводка должна быть дополнительно защищена металлическими трубами. Труб придется покупать много, поэтому общая стоимость электрификации дома существенно возрастает. В соответствии с СП можно обойтись более бюджетным вариантом, заменив трубы гофрой или металлорукавом. Однако, если позволяют финансы, лучше не экономить.

Приобретая металлические трубы, старайтесь подбирать изделия с толщиной стенок 2–4 мм. Данная величина позволит изделиям выдерживать высокие температуры, образующиеся при коротких замыканиях. Чтобы избежать образования ржавчины, окрасьте трубы изнутри или снаружи либо купите оцинкованные элементы.


Металлические трубы для укладки кабеля

Любая электрическая проводка имеет многочисленные изгибы и прочие особенности трассы, поэтому трубы придется сваривать между собой или крепить за счет резьбы. Чтобы упростить процесс монтажа, следует отдать предпочтение медным изделиям, однако они стоят дороже оцинкованных стальных. Для защиты пластикового слоя изоляции наденьте защитные втулки на концы обрезанных труб.

Какой тип проводки выбрать


В соответствии с обновленными правилами обустройства помещений для электрификации частного дома разрешается использовать только кабели с медными жилами. Если строение будет оснащено линиями из алюминия, инспекторы не дадут разрешения на его ввод в эксплуатацию.

В зависимости от напряжения, которое поступает в здание, выбирается трехжильный кабель для 220 В и пятижильный для 380 В.

Выбор проводки делается исходя из мощности потребителей, которые планируется подключить к сети.

Оптимальное сечение провода для различных направлений:

  • верхний уровень: лампы, люстры, подсветка, сигнализационные датчики, видеокамеры — 1,0-1,5 мм²;
  • розетки в жилых комнатах — 2,5 мм²;
  • мощные приборы: плиты, духовки, водонагреватели — 4,0 мм².

Планировка

Как и для любого другого строения, вначале надо всё тщательно спланировать и схематически отобразить на бумаге. Продумайте, где будет располагаться распределительный щиток, входные двери в комнаты, так как возле них надо монтировать выключатели. Определитесь с местоположением осветительных приборов и бытовой техники, чтобы розетки находились рядом, а не пришлось потом кидать переноски через всё помещение.

Посчитайте нагрузки, чтобы правильно выбрать проводники по сечению и коммутационные аппараты по номинальному току. Также подобная планировка поможет вам определиться и с количеством необходимых материалов.

Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте . На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей “мокрой группы” на 30 мА.

Теперь ознакомьтесь с подборкой типовых схем электрощитов для дач:

Схема простого щитка без заземления с однофазным вводом 220В:

Схема ввода 1 фазы с заземлением:

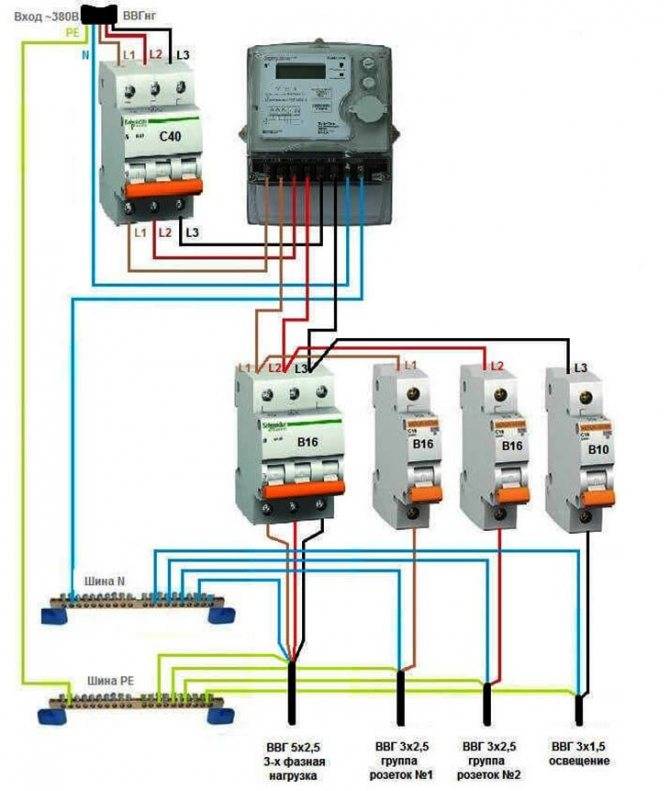

Схема с трёхфазным вводом 380/220В и заземлением:

Проводка внутренняя

Самый главный нормативный документ электрика – ПУЭ (правила устройства электроустановок). Согласно этим правилам, внутренняя проводка (её ещё по-другому называют скрытой) в деревянных домах должна выполняться в металлических трубах. Так как каркасные домостроения выполняются из дерева, это требование необходимо соблюдать и для них. Представляете себе, в какие финансовые затраты может вылиться такое количество труб и их монтаж?

Можно применять металлические рукава или короба, однако если деньги позволяют, всё-таки используйте трубы. Эти вспомогательные средства должны иметь толщину стенок от 2,5 до 4 мм (в зависимости от сечения проводников), чтобы в случае короткого замыкания металлическая конструкция не прогорела. Желательно чтобы трубы внутри были прокрашены или оцинкованы, это защитит стенки от ржавчины. Пример на видео:

Естественно, что на пути прокладки кабеля будут встречаться изгибы и повороты, в этих местах трубы следует соединять с помощью сварки или резьбы. Очень удобно использовать медные трубы, они легко гнутся, однако это слишком дорого.

Такой монтаж выполняют ещё на этапе строительства, к тому же, как видите, он достаточно затратный и в плане финансов, и в плане труда, времени и сил. Поэтому самый правильный выбор для каркасного дома всё-таки наружная электропроводка.

Проводка наружная

Наружная электропроводка в каркасном доме своими руками выполняется без особых проблем, существует несколько её вариантов.

Открытый кабель

Можно использовать жёсткий кабель с двойным или тройным изоляционным слоем, выполненным из негорючих материалов. К стенным поверхностям такой проводник крепится специальными скобами. Между стеной и кабелем необходимо укладывать асбестовую либо металлическую подложку, которая должна быть шире проводника на 1 см с обеих сторон. Это надёжный и экономичный способ прокладки, но не вполне эстетичный, особенно если необходимо рядом располагать несколько кабелей.

Когда дизайн помещений выполнен в ретро-стиле, то симпатично и оригинально будут смотреться витые провода на керамических или фарфоровых роликах (изоляторах).

Электротехнические трубы

Можно при наружной прокладке проводов размещать их в электротехнических гофрированных трубах, для изготовления которых применяют специальные негорючие материалы. В трубах можно поместить одновременно несколько проводников, к стенам они крепятся при помощи специальных клипс. Такая проводка выглядит компактно, к тому же труба изолирует кабель от легко воспламеняющихся поверхностей стен и защищает от возможных внешних повреждений. Но выглядит труба совсем не презентабельно, к тому же она слишком уж хорошо собирает на себе пыль, которую практически нельзя очистить.

Кабель-каналы

Гораздо аккуратнее, чем гофрированные трубы, будут смотреться кабель-каналы. Тем более что сейчас на рынке электротоваров можно подобрать их под любой интерьер (они выпускаются в разном цветовом исполнении).

Но так как в каркасном доме вряд ли можно встретить кривые оштукатуренные стены (чаще всего используются гипсокартонные листы или вагонка), то прокладка проводов в кабель-каналах считается хорошим вариантом.

Кабель-каналы представляют собой пластиковые короба, которые крепятся к стенам и потолкам с помощью клея или саморезов. Для их изготовления применяют огнеупорный высококачественный пластик. Они бывают разной ширины в зависимости от того, сколько кабелей и какого сечения одновременно в них прокладывается. Когда проводники будут уложены в короба, сверху они закрываются фиксирующимися крышками. Пример такой проводки на видео:

Ещё один недостаток применения кабель-каналов в том, что со временем каркасный дом даёт усадку, и пластиковые короба могут потрескаться. В этом случае электрическую разводку придётся переделывать. Но в то же время есть и преимущества такого способа прокладки – это дёшево и легко монтируется.

Постройка каркасного дома поэтапно

Для начала нужно наметить общий план, а после выполнить его расширенные рекомендации:

  • Создание проекта. Схематическое изображение будущего дома с обозначением полной архитектуры и параметров, таких как высота пола и потолков, толщина стен, прокладка коммуникаций, размеры окон и проемов и пр. Чем подробнее схема – тем легче строительство.
  • Разметка и земляные работы. Сначала место под строительство расчищается и размеряется. Земляные работы включают в себя выемку грунта под котлован. Котлован нужен при ленточном типе фундамента и при строительстве дома с подвалом.
  • Монтаж. После проведения предварительных работ собирается каркас дома. В каркасе уже устраиваются оконные и дверные проемы, обвязка под крышу, пол, возводятся стены и перегородки.
  • Отделочные работы. Для эстетики отделка производится как снаружи, так и внутри помещений дома.

Отдельным этапом можно выделить прокладку коммуникаций, если планируется «запитать» дом к водоснабжению и электричеству.

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

  • Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
  • Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
  • Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
  • Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
  • Закрепить распределительный щиток, провести в дом электричество
  • Укладка внутри дома кабелей, установка и подключение выключателей и розеток
  • Установка и подключение заземления
  • Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Подготовка и подача документов займет до полугода, лучше подавать их до начала строительных работ, на выполнение предоставляется 2 года. Этого срока, наверняка хватит, чтобы выгнать стены, и установить счетчик и автомат.

Водяной насос для частного дома или дачи: виды, принцип действия и критерии выбора (Фото & Видео) +Отзывы

Проводка внутренняя

Самый главный нормативный документ электрика – ПУЭ (правила устройства электроустановок). Согласно этим правилам, внутренняя проводка (её ещё по-другому называют скрытой) в деревянных домах должна выполняться в металлических трубах. Так как каркасные домостроения выполняются из дерева, это требование необходимо соблюдать и для них. Представляете себе, в какие финансовые затраты может вылиться такое количество труб и их монтаж?

Можно применять металлические рукава или короба, однако если деньги позволяют, всё-таки используйте трубы. Эти вспомогательные средства должны иметь толщину стенок от 2,5 до 4 мм (в зависимости от сечения проводников), чтобы в случае короткого замыкания металлическая конструкция не прогорела. Желательно чтобы трубы внутри были прокрашены или оцинкованы, это защитит стенки от ржавчины. Пример на видео:

Естественно, что на пути прокладки кабеля будут встречаться изгибы и повороты, в этих местах трубы следует соединять с помощью сварки или резьбы. Очень удобно использовать медные трубы, они легко гнутся, однако это слишком дорого.

Такой монтаж выполняют ещё на этапе строительства, к тому же, как видите, он достаточно затратный и в плане финансов, и в плане труда, времени и сил. Поэтому самый правильный выбор для каркасного дома всё-таки наружная электропроводка.

Верхняя обвязка и перекрытие

Верхняя обвязка, как правило, изготавливается из 2 досок. Толщина их не менее 38 мм, а ширина равна высоте сечения каркасных стоек. Нижняя доска прибивается к каждой из опор. Стыки можно делать только над стойками.

Верхняя доска крепится к нижней, но со смещением стыков на ширину одного шага между стойками. В углах и сопряжениях стен все ряды обвязки должны перекрывать друг друга.

Если все-таки стыки нижних досок невозможно сделать над опорой, используются усиливающие стальные накладки.

Балки межэтажных перекрытий крепятся к верхней обвязке каркаса встык с помощью кронштейнов. По торцам устанавливается фасадная обвязочная доска так, чтобы ее поверхность находилась в одной плоскости с наружной поверхностью стены. В качестве крепежа используются гвозди, саморезы применять не рекомендуется.
