Смотровая яма в гараже своими руками: процесс и рекомендации по монтажу , как сделать смотровую яму

Инструменты для создания ямы

Количество используемых инструментов при выкапывании смотровой ямы зависит от сложности монтажа, как минимум понадобится:

рулетка для измерения;
мел для разметки;
штыковые/ совковые лопаты;
емкости для разведения растворов (ведра, бочки);
строительный уровень или отвес;
кирка;
электродрель;
молоток;
большая линейка, измерительный уголок;
материалы для обработки поверхностей – наждачная бумага, терки и т. п.

Если потребуется разогревать битум, будет нужна газовая горелка, приготавливать цементный раствор проще и быстрее с помощью бетономешалки. Также дополнительно чаще всего требуется:

сварочный аппарат;
углошлифовальная машинка;
нож или ножницы для резки материалов;
валик для укладки битума.

Если придется демонтировать бетонный пол, не обойтись без бетонореза, отбойного молотка или мощного перфоратора. При разрезке бетонной плиты следует учитывать, что под слоем бетона расположена стальная арматура (на глубине примерно 50-100 мм), ее придется разрезать дисковой пилой.

Размеры смотровой ямы в гараже

Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:

Ширина должна быть достаточной, чтобы вам в ней было удобно работать. В то же время она ограничивается расстоянием между колесами автомобиля — у каждого колеса должно быть пространство для маневра. В среднем ширина смотровой ямы от 80 см и больше.
Ее длина зависит от длины автомобиля. К размеру авто добавляют 1 метр. Этого достаточно для комфортного проведения работ.
Глубина считается в зависимости от роста: ваш рост + 10-15 см. В этом случае можно не беспокоиться о том, что ударитесь головой. При необходимости долговременной работы с поднятыми руками, можно сбить специальную табуретку небольшой высоты и становиться на нее. Еще немного поднять пол в смотровой яме можно за счет деревянных трапов.

Смотровая яма в разрезе

Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.

Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.

Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.

На этом параметры все

Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать)

Что надо знать при сооружении?

Высота грунтовых вод. Если она на уровне 2,4 м, строить яму там нельзя, вода затопит её частично. Никакая герметизация, даже стальной чашей, не поможет – вода и чашу приподнимет. В постоянной влаге начнет ржаветь автомобиль.

В этом случае сварите из металла эстакаду во дворе вблизи гаража. Можно высоко не поднимать, если выкопать под ней яму, обложив кирпичом, даже на метр глубины. Уровня эстакады и ямы уже почти достаточно. Лишь в дожди прикрывайте её.

Вернемся в гараж. В яму подведите электричество, с фонарем в руке будет сложнее ремонтировать. 220 вольт трансформируйте в 12 – 24 и протяните по бокам ямы ленты диодное освещение.

Материал

Рассмотрим, как правильно и из каких материалов сделать стены смотровой ямы. Стены ямы обычно делают из кирпича, строительных блоков или используют монолитный бетон.

При выборе первого варианта предпочтительнее керамика, как наиболее влагостойкий материал. Стоит помнить о толщине кирпича при определении размеров ямы – после выкладывания стен кирпичом или блоками объём ямы уменьшится.

Выбор материала для стен ямы зависит от грунта. Если он является сухим и плотным – смело выбирайте кирпич. В противном случае необходимо использовать армированный бетон.

Бетонные блоки отличаются стойкостью к влаге. При использовании других блоков потребуется гидроизолирующий материал. Блоки из бетона могут без негативных последствий взаимодействовать с влагой, отличаются прочностью и не будут пучится зимой.

Если смотровая яма заливается бетоном, слой такой заливки должен быть, как минимум пятнадцать сантиметров. Также потребуется армирование бетона проволочной сеткой 0,5 см толщины. Вместо сетки возможно установление каркаса. Для него можно использовать арматуру.

Подготовка материала и инструмента

При подготовке к строительству необходимо обеспечить выполнение предстоящих работ, запасясь следующими материалами:

тридцатым или сороковым деревянным брусом, досками, щитами для опалубки;
бетоном для укрепления стенок и заливки пола;
кирпичом – если принято решение выполнить стены с использованием данных материалов. Возможно применение шлакоблока или пенобетона;
полимерной пленкой толщиной от двух миллиметров, для устройства гидроизоляции;
металлическим уголком для наружной окантовки;
арматурой и стальной проволокой, чтобы изготовить каркас под бетонирование;
цементом, песком или готовой смесью для выполнения кладки.

Из инструмента потребуется:

строительный уровень, для выполнения каменных работ;
бетономешалка, чтобы приготовить бетон или раствор;
болгарка;
столярный инструмент, гвозди – для устройства опалубки.

Требуемый инструмент и материалы должны быть подготовлены заблаговременно, чтобы не задерживать выполнение работ.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно. Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении. Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Способы гидрозащиты смотровой ямы

Зачастую при плохой гидрозащите в смотровой яме собирается вода. Чтобы этого не произошло, необходимо использовать проникающую гидроизоляцию. Защитить яму от проникновения грунтовых вод можно и без откапывания.

Проникающая гидроизоляция представляет собой готовый состав, который при смешивании с водой и дальнейшем нанесении раствора на влажную поверхность в результате химической реакции образует кристаллы, заполняющие капилляры бетона. Обработка такой смесью является оптимальным решением по соотношению цены и качества в уже готовой смотровой яме, если гидроизоляция не продумывалась заранее. Так можно обработать подвал, фундамент, погреб, стены, кровлю. Данный способ экономически целесообразен для не новых уже строений. Нанесение проникающих смесей производится следующим образом:

Приготовление раствора.
Подготовка обрабатываемой поверхности: заключается в удалении пленки для открытия пор бетона.
Водонасыщение обрабатываемой области: необходимо для обеспечения процесса диффузии химически активных компонентов раствора в поры бетона.
Нанесение раствора: на небольших площадях наносится кистью, валиком, шпателем.

Смесь можно наносить в несколько слоев, а после ее высыхания обработать стены штукатурной гидроизоляцией в 2 слоя.

Кроме того, изоляцию отдельных участков можно провести путем инъектирования специальными гелями. Существует множество технологий создания монолитных или сборных конструкций с применением проникающих материалов на основе полиуретанов. Заполнять ими можно и бетонные монолиты, на которых образовались трещины.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

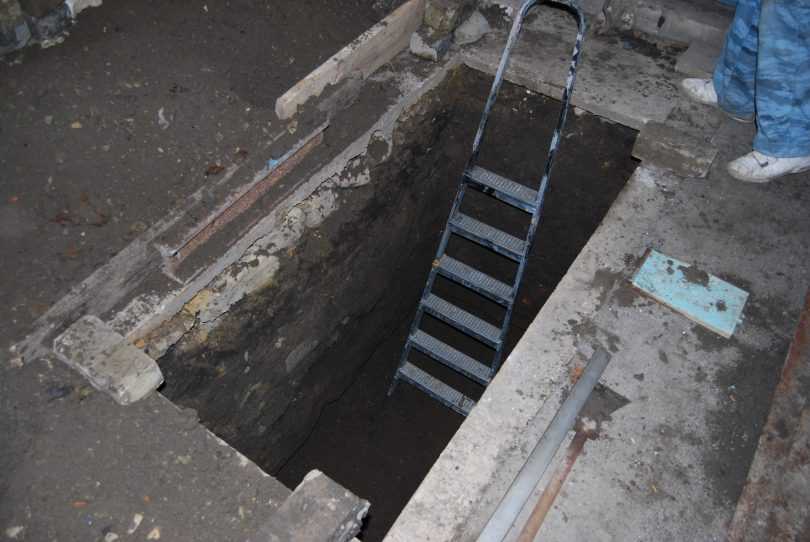

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

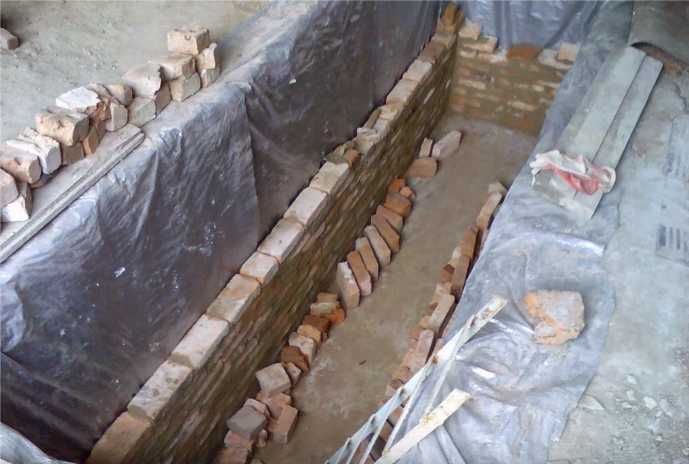

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

использовать кирпичи или блоки;
возвести монолитную конструкцию.

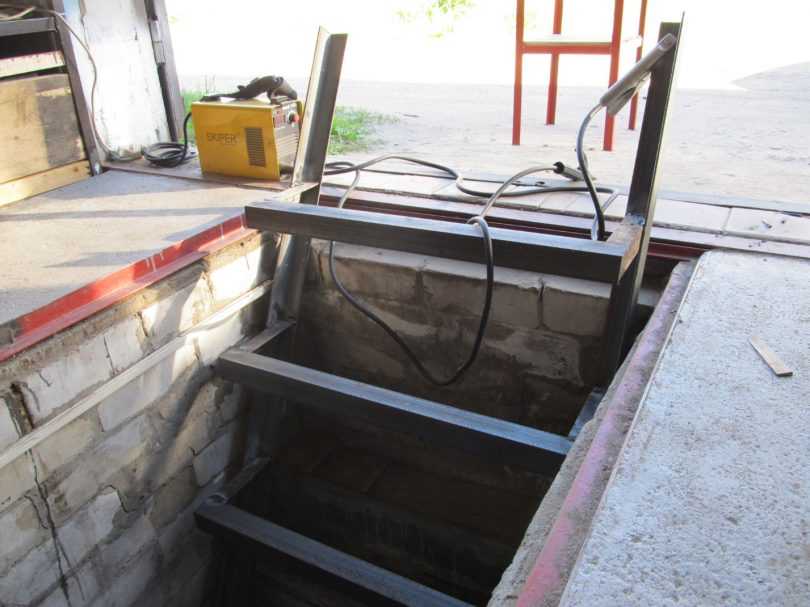

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

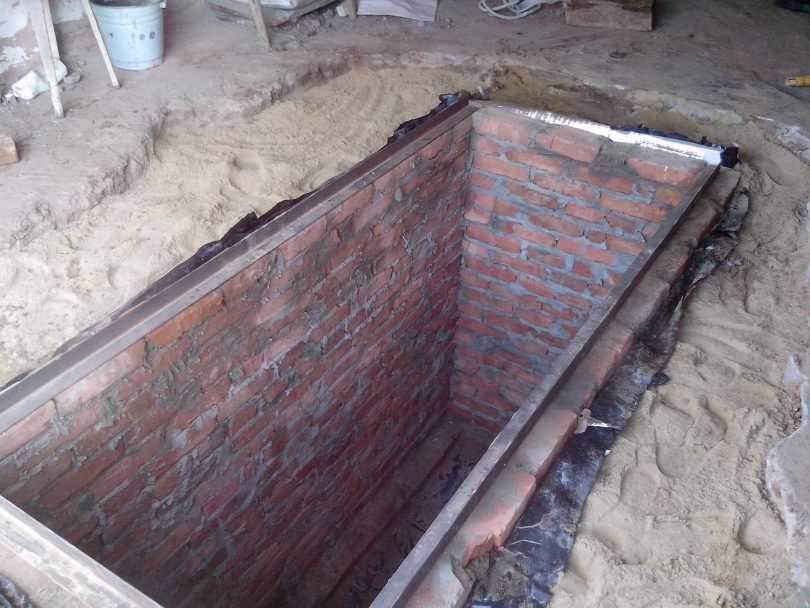

Яма из блоков или кирпича Источник drive2.ru

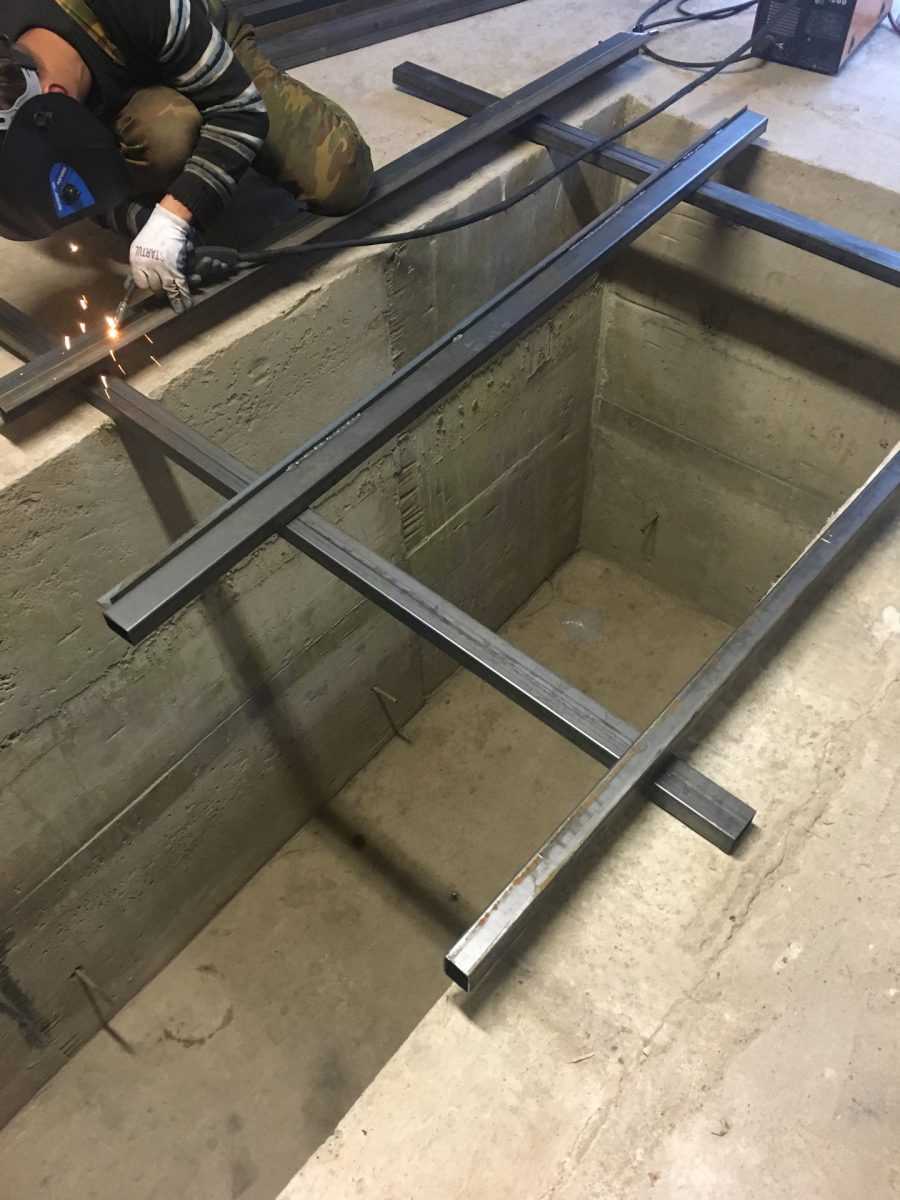

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

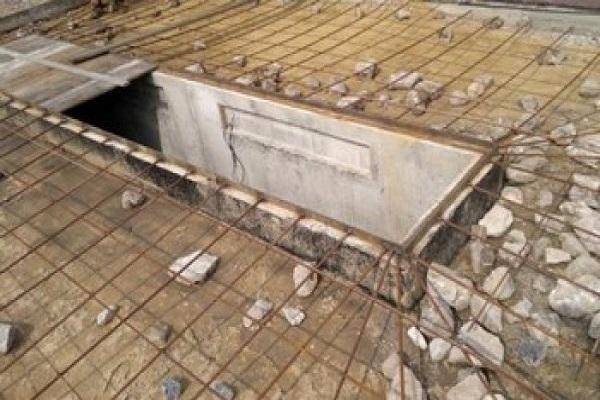

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Разбор гаражного пола и земляные работы

Вначале необходимо освободить помещение гаража от посторонних предметов, чтобы не создавались помехи в ходе строительства. По заранее определенным размерам размечается участок пола, по углам будущей ямы забиваются колышки и растягивается бечевка.

Выкапывая котлован, почву выносят наружу. Глину не стоит убирать слишком далеко. Она пригодится для уплотнения стенок. После достижения необходимого уровня по глубине, подравниваются стенки, до полного достижения прямолинейности и вертикальности профиля.

Дно тщательно выравнивается, и насыпается подушка из слоев щебня (до десяти сантиметров) и песка (пять сантиметров). Песок утрамбовывается до достижения максимальной плотности, с добавлением воды. Затем настилается гидроизоляционная пленка.

Стены

Для возведения стен чаще всего используют бетонные блоки, кирпичную кладку либо делают опалубку и заливают сплошным бетонным монолитом. Если грунт на срезе твердый, достаточно сделать только внутренний короб опалубки, внешним станет сама земляная стена.

Если грунт сыпучий, придется ставить деревянные щиты по всему периметру ямы. Перед тем, как в установленную опалубку залить бетон, между противоположными щитами обязательно нужно установить прочные распорки. В ином случае доски деформируются и выгнутся от тяжести.

В худшем варианте они просто могут не выдержать и бетон прольётся на дно ямы. Заливать весь бетон нужно в один приём и не оставлять часть этой работы на следующий день. Иначе место соединения старого и свежего бетона будут непрочными
