Бетонная лестница своими руками: делаем лестницу второй этаж по инструкции

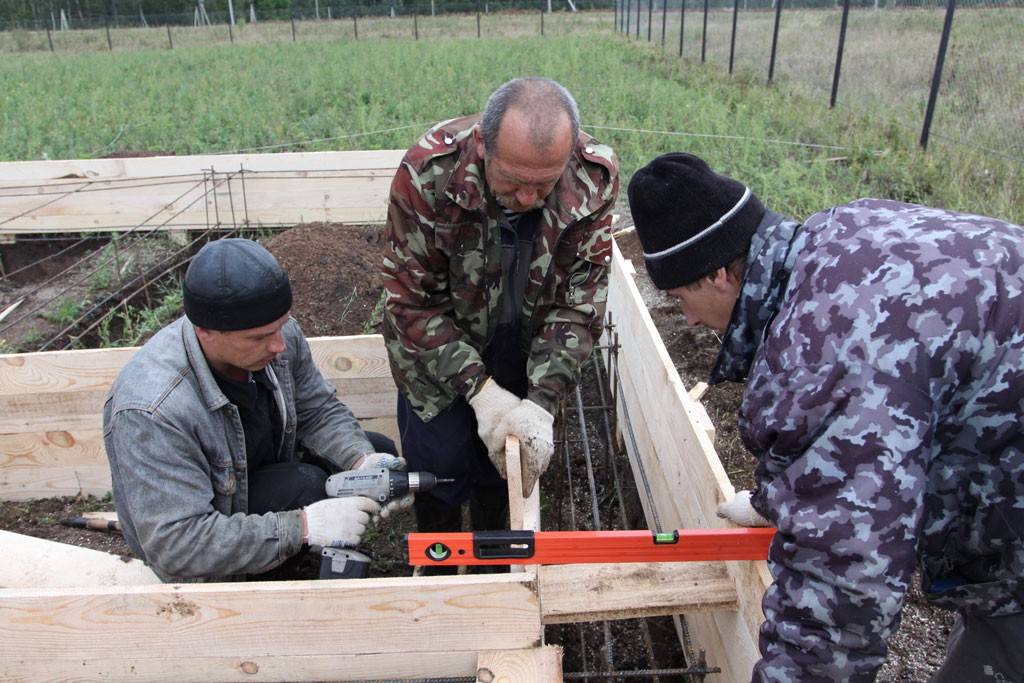

Инструкция по монтажу опалубки на неровном участке

При установке опалубки на участках с уклоном или сложным рельефом стоит более ответственно подойти к проектным работам

Важно понимать, что эксплуатационная нагрузка на фундамент, который будет залит в опалубку, будет неравномерной. Кроме этого, на возвышении он будет ниже, чем на склоне. Для установки опалубки на склоне обязательно готовят траншею

Земляные работы рекомендуется начинать с нижней отметки, двигаясь вверх. Траншея выравнивается, из нее удаляется мусор, и только после этого приступают к монтажу опалубки

Для установки опалубки на склоне обязательно готовят траншею. Земляные работы рекомендуется начинать с нижней отметки, двигаясь вверх. Траншея выравнивается, из нее удаляется мусор, и только после этого приступают к монтажу опалубки.

На склонах чаще используется щитовая опалубка, предпочтение отдается элементам из досок, а не из фанеры или полиполистирола. Между досками на щитах не должно быть зазоров. Лучше использовать обрезной материал из хвойных пород.

Высота уступа на дне траншеи не может превышать отметки в 30 см. Если проект или особенности местности, грунта требуют установки арматуры в фундамент, то его уровень должен быть ниже высшей точки опалубки, как минимум, на 40 см. Там, где бетонное основание строения будет самым высоким, возможна установка двух или более рядов арматуры.

Монтаж опалубки – это один из важнейших этапов строительства здания любого типа

Важно это понимать и подходить к каждому из этапов ее создания максимально ответственно, включая выбор материалов для нее. Даже если строится забор или дачный туалет, необходимо соблюдать технологию монтажа опалубки

Прямая лестница из бетона

Если ваш дом достаточно просторный, а межэтажное перекрытиев нем выполнено из бетона, то вы вполне можете построить бетонную лестницу. Как правило, люди зачастую сооружают один из двух вариантов конструкции:

  1. монолитная;
  2. комбинированного типа (здесь только косоур выполнен из бетона).

Заметим, что вариант №2 выглядит куда привлекательнее. Тем не менее, для лестницы из бетона в любом случае требуется опалубка, а также достаточно прочное основание, способное выдержать такой вес.

Сразу хочу сказать, что процесс довольно сложный и лучше пригласить профессионалов из ДНК-Спираль, например, которые изготавливают бетонные лестницы в Москве и области. Чтобы узнать цену работы лестницы бетонной надо просто им позвонить. Контактные данные можно узнать на их сайте DNK-Spiral.ru

Для начала подготовьте все необходимое, в частности:

  • влагостойкую фанеру (можно заменить обрезной доской, обитой ПЭТ пленкой);
  • бетон;
  • прочные брусья 10х10 сантиметров в сечении;
  • саморезы;
  • арматуру или же специальную вязальную проволоку.

Работу начинайте с сооружения опалубки: возьмите фанеру либо доски, сбейте их в соответствии с заранее составленным чертежом, избегая появления трещин и соблюдая требуемый наклон.

Когда опалубка будет готова, установите ее между этажами и зафиксируйте теми же брусками. Затем разложите внутри опалубка пруты арматуры, свяжите их с помощью стальной проволоки. Там, где будут устанавливаться перила, закрепите деревянные пробки, и только после этого залейте весь короб приготовленным бетонным раствором

Важно, чтобы опалубка была заполнена сразу, за один заход, в противном случае монолитность будущей конструкции нарушится

После того как бетон схватится, демонтируйте короб, а сформировавшиеся ступени время от времени увлажняйте водой, иначе их поверхность может растрескаться. Отделку же начинайте только тогда, когда бетон наберет прочность и высохнет окончательно. При строительстве лестницы комбинированного типа косоуры заливаются аналогичным образом, а опалубка должна быть более узкой (что характерно, здесь должен учитываться монтаж ступенек).

Готовую монолитную конструкцию можете отделать камнем, деревом, декоративной плиткой и иными отделочными материалами. Перед тем как приступить непосредственно к облицовке, учтите вес – к примеру, та же плитка окажет гораздо большую нагрузку на фундамент, нежели древесина. Ступеньки к бетонным косоурам можете крепить любые, но особенно привлекательно они будут выглядеть с деревом.

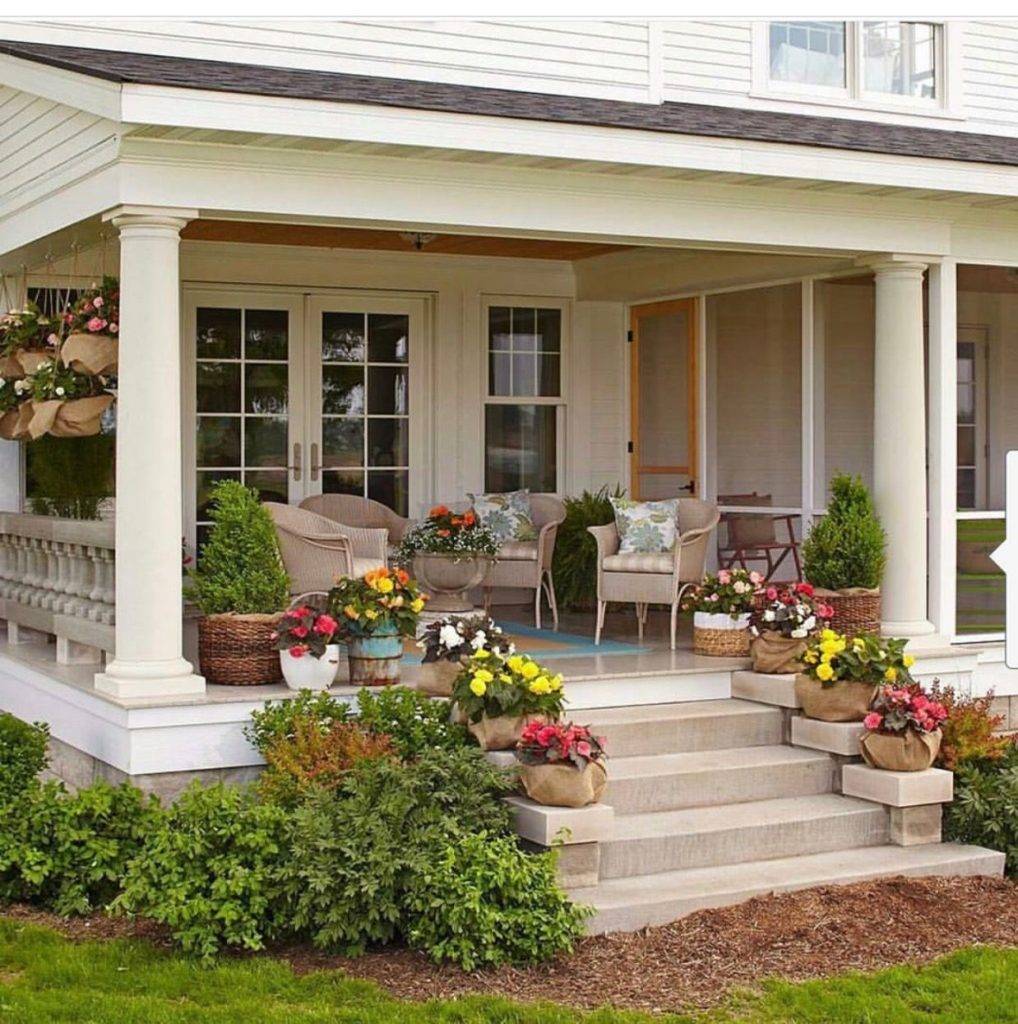

Преимущества крыльца из бетона

В пользу входной лестницы из монолитного бетона свидетельствуют:

  • длительный срок эксплуатации;
  • неподверженность коррозии и гниению;
  • сохранение физических характеристик на протяжении долгого времени;
  • повышение прочности за счет армирования;
  • возможность придания сооружению любой конфигурации;
  • устойчивость перед воздействием ультрафиолета;
  • доступность компонентов для самостоятельного изготовления бетонного раствора;
  • пожарная безопасность.

Крыльцо из железобетонного монолита дает возможность владельцу частного дома реализовать свои дизайнерские фантазии. Оригинальная облицовка позволит создать неповторимый стиль. Неординарным решением считается дополнение архитектурной композиции остекленной лестницей. Посмотреть большой выбор плитки с ценами на ступени для улицы можно здесь.

Ну и конечно же видео “Как сделать надёжное бетонное крыльцо своими силами”:

4+

Армирование

Армирование любой конструкции из бетона железобетоном повышает его прочность. Первый слой арматуры укладывается на расстоянии около 30 мм от основания опалубки, сооружается сетка из прутов с квадратными ячейками шириной и длиной 150-200 мм. Под конструкцию можно подложить небольшие ступеньки или кирпичики. Продольные прутья могут быть толще, чем поперечные, поскольку на них приходится большая нагрузка. Хотя чаще всего используют арматуру одинакового диаметра, например, 14 мм.

Рекомендуется соединять арматуру между собой специальной проволокой, сварка может ослабить всю конструкцию. Для усиления лестничного марша можно выложить металлическую сетку в два слоя. При этом второй ряд нужно расположить на 30-40 мм выше первого, а сделать его можно из прутьев диаметром 6 мм с шириной ячеек 150×150 мм.

При укладывании арматурной сетки нужно следить, чтобы ее края находились на расстоянии 20-50 мм от боковой опалубки. Таким образом, прутья будут защищены толстым слоем бетона от внешних воздействий, которые могут повлечь за собой коррозию и разрушение арматуры.

Декоративная облицовка ступеней из бетона

Обычный бетон не отличается дизайнерским разнообразием, однако его можно и нужно облицевать одним из распространённых отделочных материалов. Облицовка позволит увеличить долговечность крыльца, так как она будет закрывать бетонное основание ступеней от негативных воздействий природных сил. Кроме того, она позволит придать крыльцу неповторимое дизайнерское разнообразие, и оно будет очень приятно смотреться.

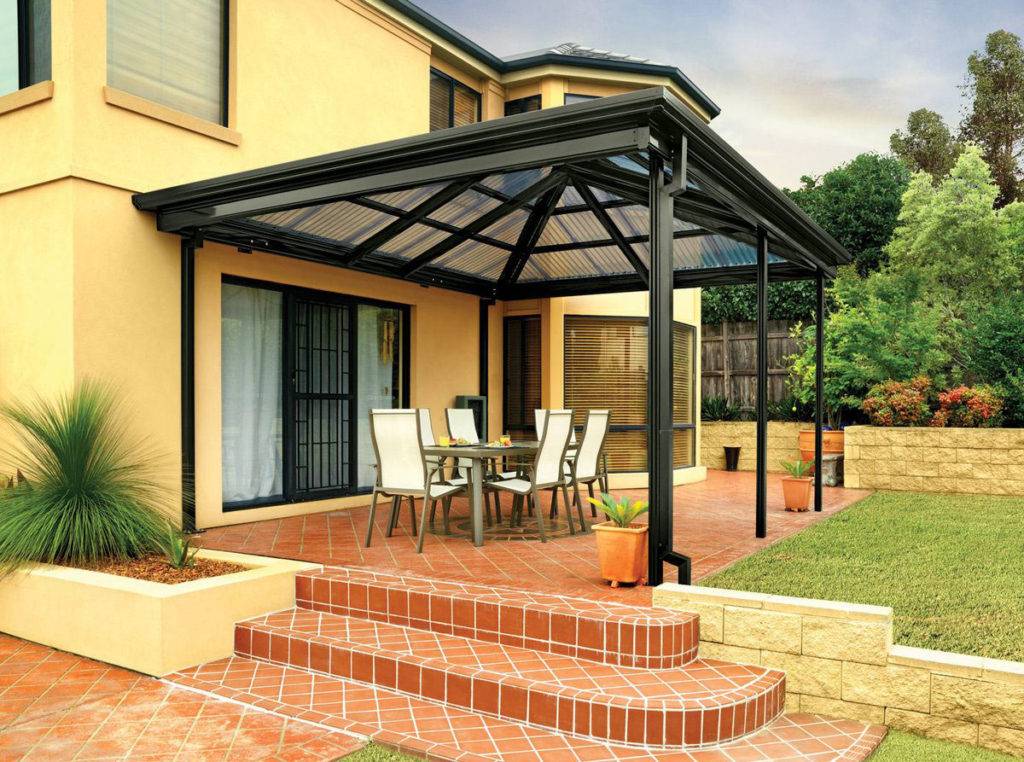

Чем лучше отделать крыльцо? Можно перечислить несколько распространённых вариантов:

  1. Керамогранитная плитка. Керамогранит представляет собой белую глину с добавлением специальных минеральных компонентов.

После обжига при высокой температуре он приобретает очень высокую прочность, поэтому облицовка будет служить очень долго. Благодаря добавлению особых пигментов плитка может иметь самую разнообразную расцветку.

Клинкер – это плитка из красной глины, прошедшая обжиг при очень высокой температуре. Клинкерная плитка считается самым экологически чистым материалом, так как в её составе нет никаких посторонних добавок. Она может иметь разнообразную форму и отличается хорошими эстетическими качествами.

Тротуарная плитка и брусчатка из бетона. Её преимущество в низкой цене, а если есть подходящие формы, её можно изготовить даже дома. Однако это не самое прочное решение: верхний слой начнёт крошиться уже через первые несколько лет.

Монтаж своими руками

Изготовить и смонтировать лестницу самостоятельно гораздо сложнее, чем использовать готовый комплект для сборки. Однако у такого варианта есть ряд преимуществ:

  • гораздо меньшая «цена вопроса» в связи с экономии на работе и возможности приобрести более бюджетные материалы;
  • возможность проявить фантазию и не опираться на готовые проекты, а разработать собственный, уникальный и точно соответствующий компоновке и дизайну строения;
  • получение удовлетворения от самостоятельно сделанной работы.

Для человека, ранее мало занимавшегося ремонтными и строительными работами, лучше остановить выбор на полностью деревянной модели максимально простой конструкции. Забежная лестница на тетивах или косоурах – лучший вариант для начинающего строителя.

Этапы работ:

  • выполнение замеров, уточнение возможных поправок и выбор типа лестницы;
  • создание эскизного проекта с тщательным расчетом всех параметров конструкции;
  • закупка необходимых материалов и инструмента, крепежных изделий (в зависимости от планируемого способа соединения деталей);
  • подготовка материалов к сборке – распил, подгонка, поверхностная отделка;
  • монтаж.

При этом следует учесть, что выбранный тип конструкции следует проверить не только на совпадение размеров и удобство использования, но и на нагрузочную способность. Так, лестница забежная на косоурах (с одной несущей балкой), возможно, удовлетворяет условиям прочности в целом. Но при креплении ступеней и подступенков только посредине есть риск их перекоса в процессе эксплуатации или поломки из-за плохо распределенной нагрузки. Закрепленные с двух сторон проступи и подступенки дают больше уверенности в долговечности модели.

При монтаже на тетивах выбор между способами крепления делается в пользу более простого для монтажника, как и установке на косоуре.

Важно помнить, что любые пазы в досках или брусьях требуют специального инструмента – фрезера. В противном случае получить ровные, одинаковой глубины пазы, не требующие дополнительной обработки перед монтажом, получить крайне сложно. Деревянные детали перед установкой или полностью собранную конструкцию необходимо обработать антипириновыми и антисептическими составами, снижая тем самым риск пожара и повреждения древесины вредителями

Дополнительная обработка морилкой, лаком или краской увеличивает привлекательность изделий и даем им дополнительную защиту от влаги, действия ультрафиолета и механических повреждений

Деревянные детали перед установкой или полностью собранную конструкцию необходимо обработать антипириновыми и антисептическими составами, снижая тем самым риск пожара и повреждения древесины вредителями. Дополнительная обработка морилкой, лаком или краской увеличивает привлекательность изделий и даем им дополнительную защиту от влаги, действия ультрафиолета и механических повреждений.

Преимущества лестницы из бетона

Бетонные лестницы имеют следующие преимущества:

  • устойчивость к воздействию влаги, пламени и других внешних факторов;
  • прочность, повысить которую можно за счет использования стальной арматуры;
  • есть несколько вариантов декоративной отделки.

Если построить черновую лестницу, по ней можно переносить стройматериал или использовать ее для передвижений.

Бетон не гниет, его не подточат жуки или другие насекомые, он не боится перепадов температуры. Готовая лестница не скрипит, не рассыхается со временем, уход за ней минимальный. Конструкция из железобетона может быть любой формы.

Лестница на второй этаж своими руками из дерева одномаршевая

Данная конструкция состоит из следующих элементов:

  • косоуры;
  • подступенки;
  • проступи;
  • перила.

С тем, что представляет собой каждый из этих элементов, мы уже разобрались, поэтому сразу переходим к главному.

Итак, высота одномаршевой лестницы на второй этаж должна быть такой же, как дистанция между этажами + перекрытия. Для упрощения расчета вначале необходимо определить габариты самих ступенек. Если с вами живут дети или пожилые родственники, то желательно, чтобы ступени были 15 сантиметров в высоту, в остальных же случаях эта высота может составлять 20 сантиметров. Превышать последнее значение нежелательно, поскольку подъем получится более крутым, а подниматься будет не так удобно.

Что же касается ширины ступеней, то она должна варьироваться в пределах от 20 до 30 сантиметров – конкретное значение зависит от того, сколько именно свободного пространства выделяется под лестничную конструкцию. Ведь чем ступеньки шире, тем больше пространства потребуется. Выбрать требуемые размеры, приступайте к подсчету длины основания и кол-ва ступеней. Берите суммарную высоту всей конструкции и разделите на высоту одного подступенка, а число, которое получите, округлите до целого и умножьте на значение глубины проступи. К примеру, вся лестница на второй этаж своими руками будет иметь высоту 300 сантиметров, а высоту каждого подступенка составит 20 сантиметров.

Здесь потребуется 15 ступенек, потому что:

300:20=15

И если ширина каждой ступеньки будет составлять 25 сантиметров, то основание должно быть 37,5 сантиметра в длину (15х25=37,5).

Пошаговая инструкция по изготовлению лестницы на второй этаж

Закончив с расчетами, начинайте изготавливать все необходимые элементы конструкции. Косоуры нужно изготавливать из твердого и плотного дерева, поскольку на них будет приходиться как вес людей, так и вес всей лестницы. Вырежьте шаблон из толстого картона, сделав вырезы, соответствующие габаритам ступенек, уклон при этом должен быть таким же, как угол наклона самой лестницы. Вырежьте на торцах косоуров пазы, посредством которых они будут крепиться к перекрытию и основе, а затем выполните разметку в соответствии с заранее сделанным шаблоном.

Чтобы справиться с последующей работой, вы должны подготовить:

  1. электрический лобзик;
  2. молоток;
  3. шлифовальную машинку;
  4. дрель;
  5. уровень;
  6. и, наконец, анкерные болты.

Возьмите лобзик и сделайте с его помощью выступы на косоурах в соответствии с разметкой, после чего тщательно отшлифуйте обе стороны. Далее вырубите в балках перекрытия крепежные отверстия или, как вариант, установите металлические опоры. В месте, где на первом этаже будет располагаться первая ступенька, установите опорный брус, зафиксировав его при помощи анкерных болтов. Затем установите косоуры, в обязательном порядке проверив уклон посредством уровня. Зафиксируйте косоуры сверху/снизу при помощи тех же анкерных болтов.

Теперь можете сделать сами ступеньки. Возьмите сухие доски, толщина которых составляет не менее 3,6 сантиметра; ширина в это время должна быть аналогичной ширине будущих ступенек или даже несколько больше.

Что же касается длины заготовок, то она должна быть такой же, как ширина всей конструкции (то есть, в пределах 80-120 сантиметров).

Завершив обрезку, тщательно отшлифуйте каждую заготовку с целью удаления неровностей и острых срезов. Сам процесс монтажа ничего сложного собой не представляет: промажьте нижние вырезы на косоурах с помощью столярного клея, приложите подступенки и выровняйте все по краям. Далее закрепите их, используя саморезы, а поверх уложите сами ступени. Если не будете использовать клей, то деревянные детали при нагрузке будут создавать скрипы.

Аналогичным образом уложите все ступеньки, после чего начинайте крепление перил. Балясины для перил делайте из квадратных брусьев или, как вариант, фигурных деревянных заготовок. Монтировать можете на каждой ступеньке или же через одну (все зависит от того, каковы характеристики пролета). Крепите саморезами, не забывайте закрывать шляпки декоративными заглушками. Ежели лестница на второй этаж своими руками будет находиться примерно посередине помещения, можете оборудовать перила сразу с каждой из сторон.

В конце готовую лестницу хорошенько отшлифуйте и обработайте антисептиком. Затем древесину покрасьте либо вскройте лаком

Важно, чтобы итоговая поверхность не была слишком гладкой – шероховатость ступенек значительно повысит безопасность жителей дома. Финишное покрытие наносите двумя-тремя слоями, причем до каждого нового слоя предыдущий должен целиком высохнуть

Общие сведения

Сооружение, представляющее собой ряд восходящих ступенек, необходимых для спуска и подъема принято называть лестницей. История гласит. Первые лестницы появились во время Палеолита, характерное первобытным строем общества.

Тогда человек не имел постоянных и уютных жилищ. Место для ночлега выбиралось, исходя из высоты местности, и как правило, представляло укрытие в пещерах. Индивиды делали подступы к таким местам, вырубая полочки.

Обезопасив таким образом свою семью от хищных зверей. Со временем количество выступов в камне увеличивалось и образовывалось устройство для перемещения вверх и вниз, похожее на современную стремянку.

Этап #3. Сборка опалубки

После всех расчетов приходит время создавать будущие очертания лестницы. То есть строить опалубку, в которую в дальнейшем будет заливаться бетон.

Сборка опалубки – самый сложный этап в строительстве лестницы. Он требует скрупулезной, аккуратной работы с точной выверкой всех заранее рассчитанных размеров конструкции. Любая оплошность на этом этапе может привести к неудаче всего строительного проекта (будет нарушена форма конструкции, ее размеры, поверхность получиться неудобной для последующей отделки).

Для строительства опалубки понадобятся:

  • водостойкая фанера (толщина 12-18 мм) или обрезная доска (толщина не менее 30 мм) – для нижней части опалубки (дна), отбортовки и подступенков;
  • водостойкая фанера (толщина 6,5-9 мм) – для криволинейных участков (при необходимости);
  • доски (толщина 50 мм, ширина 150-170 мм) или опорные бруски 100х100 мм – для подпорок;
  • бруски 100х100 мм – для соединения листов фанеры или досок между собой;
  • металлические уголки, саморезы по дереву (3,5 мм) – для крепления.

Деревянные элементы опалубки, соприкасающиеся с бетоном, должны быть абсолютно гладкими. Тогда бетонная поверхность после застывания получится гладкой, практически не нуждающейся в отделке. Поэтому стороны досок, которые планируется разместить с внутренней стороны опалубки, нужно предварительно отшлифовать. Если используется гладкая фанера, то никаких предварительных выравнивающих действий производить не нужно.

Сборка опалубки выполняется следующим образом:

1. Выставляют нижнюю часть опалубки, на которой будет удерживаться вся масса бетона. Для этого можно использовать габаритные листы фанеры или доски. Их плотно скрепляют друг с другом с помощью брусков, закрепленных с наружной стороны опалубки (можно использовать уже готовые деревянные щиты). Снизу нижнюю часть опалубки подпирают досками или опорными брусками. Шаг подпорок должен совпадать с шагом ступеней.

Крепление элементов опалубки обычно выполняют при помощи саморезов, а не гвоздей. Дело в том, что после застывания бетона опалубку придется снимать, что легко сделать, выкрутив саморезы. Вынимать гвозди сложнее, поэтому для опалубки их стараются не использовать.

2. Боковые края лестницы ограничивают отбортовкой – фанерой или обрезной доской. Отбортовку также усиливают досками (брусками) с внешней стороны, так как сама по себе она не сможет выдержать давление бетона. Доски надежно закрепляют на отбортовке, особенно если они были выставлены под углом. На этом этапе обычно выполняют армирование конструкции (см. этап #4).

3. Устанавливают доски (фанеру) подступенков, закрепляя их к отбортовке (или к стене) с помощью металлических уголков.

4. Все стыки элементов опалубки (фанеры, досок) замазывают цементно-песчаным раствором или выравнивают угловой шлифовальной машиной, рубанком. Подобное выравнивание стенок опалубки позволит по окончании работ получить гладкую, ровную поверхность бетонной лестницы. Это облегчит дальнейшую работу отделочникам, то есть штукатурить и выполнять шлифовальные работы на уже готовой бетонной конструкции можно будет по минимуму.

Необходимые расчеты материала и размеров конструкции

Прежде чем начать расчет параметров для возведения бетонной лестницы в частном доме, следует определить место ее расположения. Поскольку бетонная конструкция получится тяжелой, то опираться она должна на бетонное основание, поэтому существует необходимость предварительно залить фундамент под лестницу. Место для возведения лестницы лучше сразу предусмотреть при проектировании всего дома перед началом строительства.

Рассчитать другие параметры бетонной лестницы и понять, как ее сделать, можно самостоятельно. Высота подъема уже известна и равна высоте потолков, поэтому необходимо определить длину будущей лестницы и угол ее наклона. Максимально допустимым углом для возведения безопасной конструкции считается 45°, но для удобства этот показатель лучше взять около 26-33°.

Определив угол наклона, легко рассчитать длину самой лестницы и ее проекции на пол. Это можно сделать с помощью специального калькулятора или самостоятельно, по формуле для расчета гипотенузы прямоугольного треугольника, зная значение угла наклона и одного из катетов (высоты помещения).

По полученному значению рассчитывается длина пространства под лестницей. Если помещение не позволяет разместить такое длинное сооружение, стоит рассмотреть вариант, включающий несколько лестничных маршей.

Возведение винтовой бетонной лестницы на второй этаж, особенно со смещенным центром, выполнить своими руками сложнее, поэтому лучше довериться специалисту.

Размещать ее следует таким образом, чтобы высота перекрытия над лестничным пролетом была примерно 2 или более метра. Это позволит сделать подъем на верхние этажи удобным даже для высоких людей. Рекомендуемая ширина конструкции для частного дома составляет от 80 до 100 см.

На следующем этапе рассчитывается ширина и высота ступеней. Чем круче подъем лестничного марша, тем выше и уже они будут. Для лестницы с маленьким углом наклона, наоборот, ступени могут быть широкими, а их высота – меньше. Определить оптимальные параметры можно, воспользовавшись таблицами, специальным калькулятором или рассчитав самостоятельно по формуле, показывающей зависимость длины шага человека, высоты и ширины ступеней.


Нужно правильно рассчитать количество нужного материала

Зная высоту одного порожка, можно рассчитать их количество, исходя из высоты лестницы. И, соответственно, исходя из полученных данных, определить ширину ступени. Главное, параметры ступеней должны максимально отвечать требованиям к удобству передвижения по ним.

Полученные значения допускается корректировать в пределах 5 мм. Если ширина проступи слишком мала и не позволяет нормально поставить ногу, то делают так называемые свесы.

Важным значением для тяжелой бетонной конструкции является толщина несущей рабочей плиты. Ее ширина определяется, исходя из высоты и длины лестничного марша.

Особенности конструкций из бетона

Бетонные лестницы на сегодняшний день считаются наиболее прочными, надежными, сравнительно недорогими, долговечными. Ни один другой материал не способен обеспечить технические характеристики, присущие конструкциям из бетона.

В чем преимущества и отличия бетонных лестниц:

Стойкость к любым воздействиям – бетон не боится повышенной влажности, резких перепадов температуры, из него можно делать внутренние и уличные конструкции в любых помещениях. Так, металл может коррозировать, дерево подвержено влиянию биологических факторов и температуры/влаги. Сохранение первоначальных свойств на протяжении всего срока эксплуатации – так, деревянные лестницы, к примеру, даже сделанные максимально качественно и из прочной древесины, со временем начинают расшатываться и скрипеть, боятся точечных и динамических нагрузок, теряя надежность. Негорючесть, экологичность и безопасность – бетон (как, впрочем, и более тяжелый и дорогой натуральный камень) не горит, не боится пламени. Монолитная лестница из бетона не прогибается, не разрушается (если правильно залита), в ней отсутствуют опасные элементы.

Возможность создать любую конструкцию – фантазия мастера ограничена лишь формой опалубки, которую он сможет смонтировать, и нормативами по безопасности. Сравнительно невысокая стоимость – в то время, как натуральный камень (мрамор, к примеру) для создания лестницы будет стоит очень дорого как при покупке материалов, так и при монтаже, бетонную смесь можно заказать на заводе в Москве или регионах за разумную сумму, а залить конструкцию и вовсе своими руками

Небольшой вес – готовая лестница с отделкой будет весить больше, чем деревянные и тонкие металлические элементы, но значительно меньше, чем элементы из натурального камня (при почти идентичных технических характеристиках), а это важно для фундамента и всего здания. Сейсмоустойчивость – при условии армирования бетона и правильного выполнения работ монолитная лестница получается надежной и крепкой, чего нельзя сказать о древесине или других вариантах. Разнообразие вариантов отделки бетонной лестницы позволяет сделать ее любой – в оформлении используют натуральный камень, ковровые покрытия, ламинат, линолеум и т.д

Все материалы предполагают надежный и прочный крепеж, что исключает возможность травмирования на лестнице или скорого прихода в негодность элементов

Разнообразие вариантов отделки бетонной лестницы позволяет сделать ее любой – в оформлении используют натуральный камень, ковровые покрытия, ламинат, линолеум и т.д. Все материалы предполагают надежный и прочный крепеж, что исключает возможность травмирования на лестнице или скорого прихода в негодность элементов.

Несмотря на массу преимуществ, есть у бетонных лестниц и некоторые недостатки: определенные сложности возведения (монтаж опалубки, арматурного каркаса, заливка), требование выдерживать срок набора прочности бетона (минимум 28 суток), невозможность сделать конструкцию в каркасном или деревянном здании, непривлекательный внешний вид исходной конструкции (что полностью решает отделка лестницы из бетона).

Лестницы устанавливают как в двухэтажных кирпичных и блочных домах, так и в зданиях с мансардами. Количество маршей может быть любым, как и ширина, высота, другие параметры, но все значения обязательно соответствуют принятым нормативам.

Для придания бетону декоративности и повышения комфорта в эксплуатации выполняются отделка ступеней бетонной лестницы, монтаж перил, площадок между маршами и т.д. Отделать лестницу вполне реально своими руками, что снижает стоимость работ.

Самостоятельное выполнение расчётов методом пропорций

Говорят, если хочешь, чтобы все было сделано хорошо, то занимайся этим сам. Поэтому самостоятельные подсчёты количества материалов, поиск нужных углов и расчёт прочности необходимы для собственного спокойствия. Уверенности в том, что конструкция выдержит запредельный вес и простоит долгие годы.

Поэтапный расчёт лестницы с забежными ступенями на 90 градусов:

  • На чертеже рисуется окружность с диаметром равным ширине лестничного марша. Так намечается забежный участок.
  • От левого верхнего угла через центр окружности проводится линия под углом 45 градусов. Она станет осью поворота.
  • Необходимо наметить вертикальную линию, снизу входящую в окружность и справа выходящую из неё горизонтально. Это маршрут движения.
  • Далее всю линию движения делят на отрезки, которые равны ширине ступени. На прямых участках это будут обычные отрезки, а по окружности – хорды.
  • По намеченным отрезкам полностью прорисовываются два прямых марша. Следует помнить, что часть прямолинейных ступеней, прилегающих к окружности, впоследствии будет изменяться.

Расчёт забежных ступеней Источник olestnicah.ru

  • Внешние края прямолинейных маршей необходимо соединить линиями, образующими прямой угол. Эта часть отвечает за забежный участок.
  • Прочерчивается линия параллельная горизонтальному маршруту и линия параллельная вертикальному. Эти линии чертятся по краю ступеней, которые в дальнейшем видоизменятся не будут. И в месте пересечения отмечается точка А.
  • От неё проводят линии, которые пересекут все крайние точки отрезков и хордов по линии движения.
  • После этого можно выделять контуры забежных ступеней.

Теперь остаётся провести масштабирование и узнать точные размеры каждой детали. Лучше выполнять чертёж на разлинованной миллиметровой бумаге. Это позволит без труда переводить размеры на выбранный материал в натуральную величину. Но специалисты отмечают, что графические построения не могут сравниться в точности с компьютерными вычислениями.
