Как сделать смотровую яму в гараже

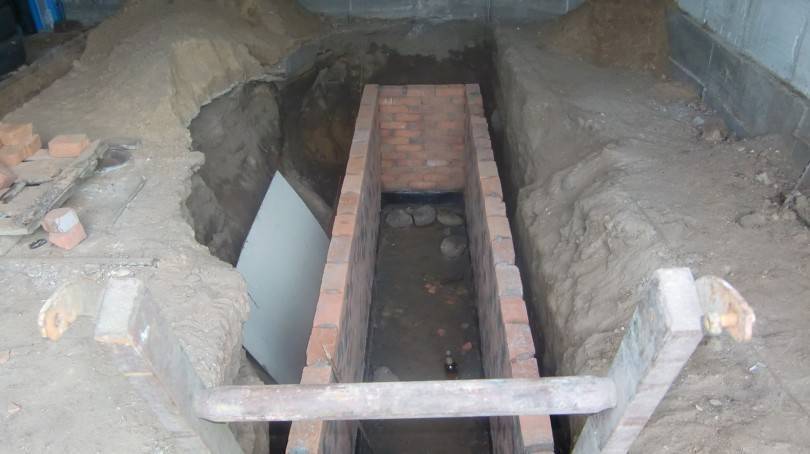

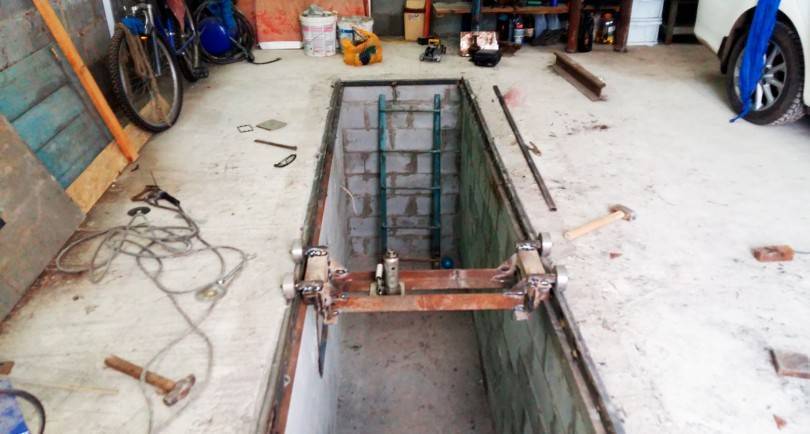

Как сделать кирпичную смотровую яму в гараже

Большая часть этапов совпадает с процессом обустройства бетонной ямы: отрывка котлована, его укрепление, гидроизоляция. Пол также лучше забетонировать, это проще, чем выкладывать его из кирпича.

В видео автор рекомендует устраивать стяжку с использованием наполнителя – обломков бетонной стяжки и кирпича.

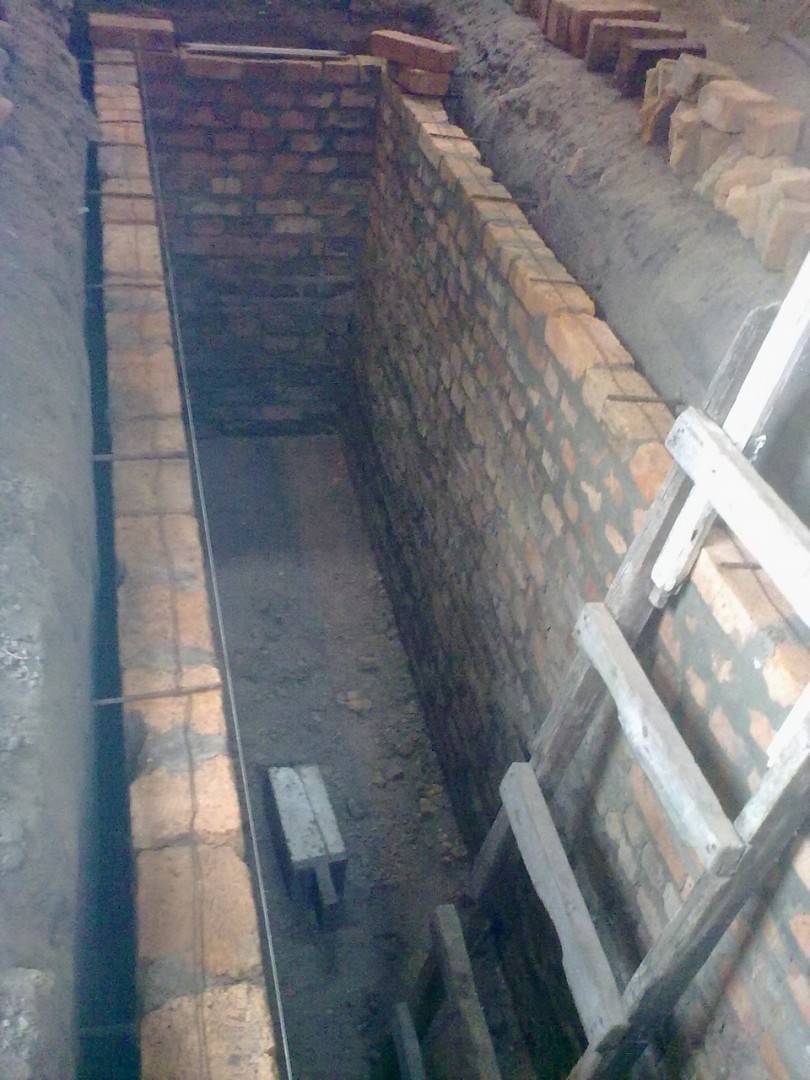

Кладку начинают после того, как бетон на дне ямы наберет проектную прочность.

Можно чередовать кирпич с блоками.

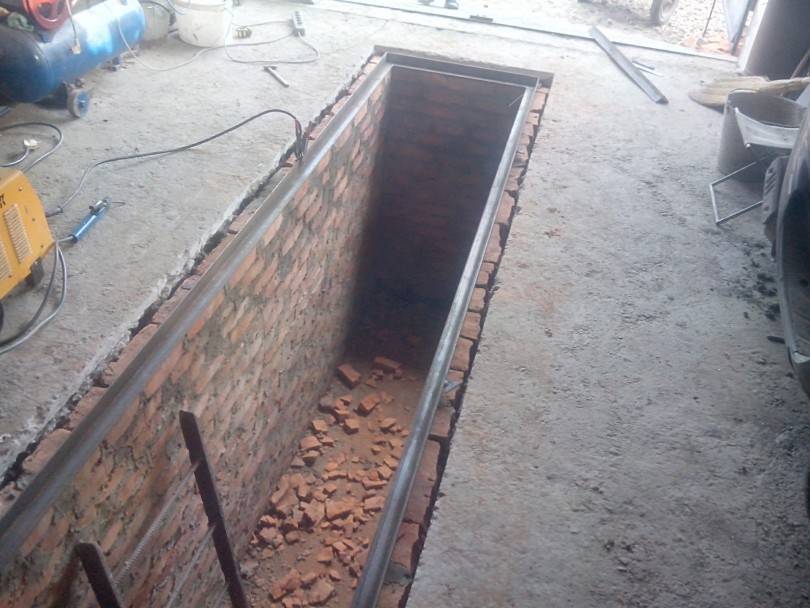

После завершения основной кладки по периметру укладывают уголок. С помощью подрезки по углам и сварки его соединяют в прочную раму.

К кирпичной кладке раму крепят с помощью штырей, выставляя по уровню. Делают дополнительный ряд кладки и усиливают соединение рамы со стенками с помощью цементного раствора.

После завершения монтажа стенок выполняют обратную засыпку грунта к стенкам, трамбуют грунт.

Внутренняя отделка, прокладка вентиляции и электричества выполняются так же, как и для бетонной ямы. В случае с кирпично-блочной кладкой также можно сразу закладывать ниши для электрооборудования и инструмента или оформлять их позже, вставлять в кладку трубы вентиляции.

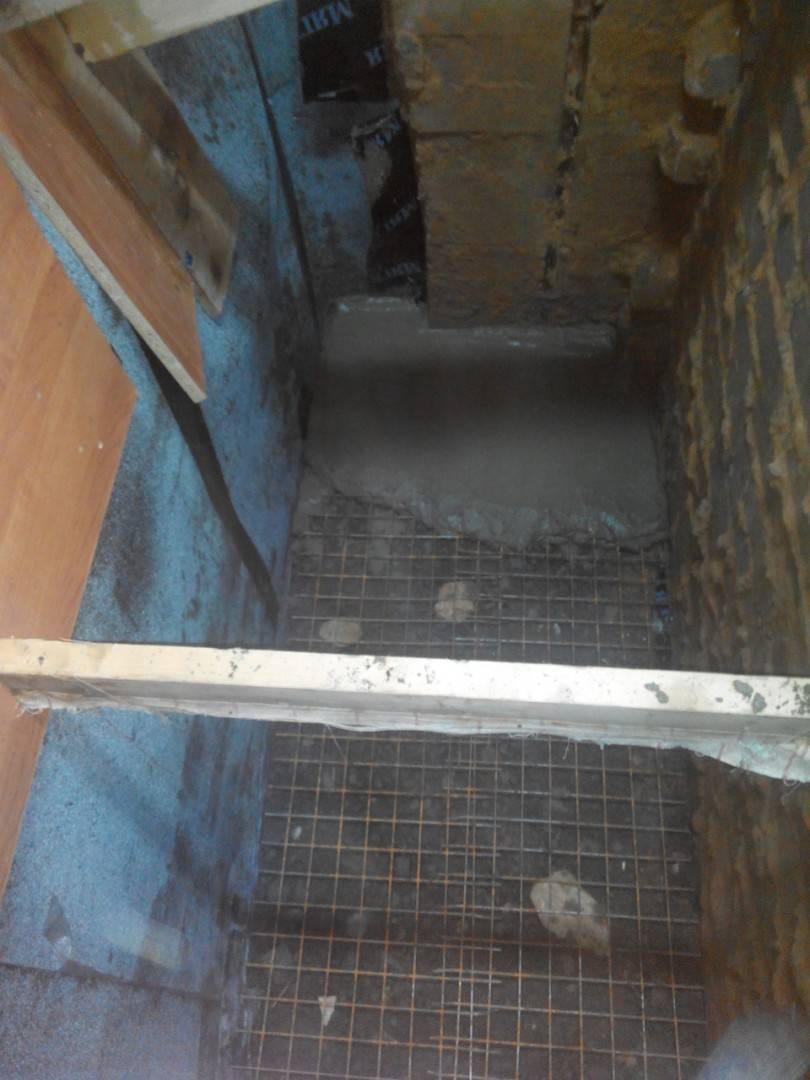

Отливка дна и ступеней

Подсыпка для пола ямы включает глиняный замок толщиной 10 см и 20 см слой керамзита, который трамбуется, просыпается песком и проливается водой. По углам вдоль ямы укладываются две дюймовые трубы, сквозь которые пропущены шнуры, концы которых выведены из ямы и временно связаны. Трубы устанавливаются в нулевой плоскости пола, вымащиваются на цементном растворе.

Заливка пола: 1 — глина; 2 — керамзит с песком; 3 — арматурная сетка; 4 — бетонная стяжка; 5 — дюймовая труба

Котлован под заходную часть откапывается с довольно крутым (45–60°) наклонным дном, покрытым двумя слоями рубероида с подворотом на боковые стены. Поверх гидроизоляции на пробках монтируются прутья 14 мм профильной арматуры с нижним защитным слоем в 40 мм, боковыми в 70 мм и шагом установки 150 мм. Ступени формируются опалубкой из ОСП или сбитых дощатых щитов высотой до 30 см. Лестница имеет всего 7–8 ступеней по 20–25 см, таким образом, в проекции длина заходной части составляет 150–180 см. Нижняя ступень имеет неполную высоту и часто делается немного шире остальных. Детали опалубки скрепляются общими продольными тетивами и дополнительно упрочняются прямоугольными косынками между собой.

Заливка лестницы ведется в два этапа. На первом заливается ложе: бетон медленно подается с верхней части, пока не достигнет нижней ступени. Пока состав еще «живой», в опалубку ступеней вставляются согнутые буквой Г отрезки штукатурной сетки так, чтобы наружный защитный слой составлял 15–20 мм. Заливка ступеней проводится снизу вверх спустя несколько часов после начала гидратации смеси или на следующий день.

Элементы смотровой ямы

Несмотря на кажущуюся простоту, гаражная яма имеет характерные особенности, которые необходимо понимать заранее:

Примечание. Уровень грунтовых вод (УГВ) может стать препятствием к строительству ямы, т.
 к. затопляемый резервуар — недопустимое сооружение для гаража.

  1. Силовой контур по верхнему периметру. Обычно его делают из уголка, к которому приваривают арматуру, сетку или просто «хвосты», которые запускают в армирование стяжки. Эта стальная рамка нужна для того, чтобы сдерживать давление от авто в динамике и статике. Без неё колёса просто продавят стяжку (которая редко бывает толще 50 мм) и она будет разрушаться и сыпаться в яму. Стальной контур служит также упором для домкрата и местом укладки перекрывающей доски.
  2. Ниши. Дают 200% к удобству в работе. Чем их больше, тем удобнее работать. Достаточный размер — высота 300–400 мм, глубина 150–250 мм, длина 400–500 мм. Обычно на яму под легковой автомобиль делают максимум 4 ниши — примерно под каждым колесом.
  3. Дополнительные упоры. В районе колёс, при монтаже силового контура, можно заложить дополнительные двутавры или швеллеры (высотой 90–120 мм) для удобства смещения домкрата по высоте. Практика показала, что такие манипуляции в районе ступиц — частая потребность.
  4. Освещение. Профи знают, что свет в таких ямах должен быть запитан от 36 вольт. Это исключает возможность возгорания паров топлива и ГСМ. При питании от 220 вольт короткое замыкание или разбитая лампа могут стать причиной несчастного случая, т. к. быстро выбраться из ямы, перекрытой автомобилем, довольно сложно.

Малозначимой особенностью является лестница, ступени которой могут быть сделаны монолитными, заодно со стенами. Такой марш делают чаще всего в больших гаражах с ямами более 5 м в длину. В частном хозяйстве из экономии места применяют обычные приставные лестницы.

Подготовка материала и инструмента

При подготовке к строительству необходимо обеспечить выполнение предстоящих работ, запасясь следующими материалами:

  • тридцатым или сороковым деревянным брусом, досками, щитами для опалубки;
  • бетоном для укрепления стенок и заливки пола;
  • кирпичом – если принято решение выполнить стены с использованием данных материалов. Возможно применение шлакоблока или пенобетона;
  • полимерной пленкой толщиной от двух миллиметров, для устройства гидроизоляции;
  • металлическим уголком для наружной окантовки;
  • арматурой и стальной проволокой, чтобы изготовить каркас под бетонирование;
  • цементом, песком или готовой смесью для выполнения кладки.

Из инструмента потребуется:

  • строительный уровень, для выполнения каменных работ;
  • бетономешалка, чтобы приготовить бетон или раствор;
  • болгарка;
  • столярный инструмент, гвозди – для устройства опалубки.

Требуемый инструмент и материалы должны быть подготовлены заблаговременно, чтобы не задерживать выполнение работ.

Строительство смотровой ямы

Смотровая яма является полуподвальным помещением, поэтому в нем должно предусматриваться полноценное освещение и вентиляция. После того, как выбран размер ямы в гараже и подготовлены материалы, можно приступать к строительству.

Этапы выполнения работ

1. Рытье котлована. Глубина и ширина выбирается с учетом бетонной стяжки;

Котлован под смотровую яму

2. Возведение каркаса предусматривает двойные бетонные стены, между которыми будет находиться гидроизоляционная прослойка (акваизол, бутилкаучук или другие гидрофобные материалы или мембраны). Полотна с водонепроницаемыми свойствами выстилаются в котлован с выпуском по 15 см с каждого края. Материалы, закрывающие канаву, соединяются внахлест и склеиваются с помощью двухстороннего скотча.

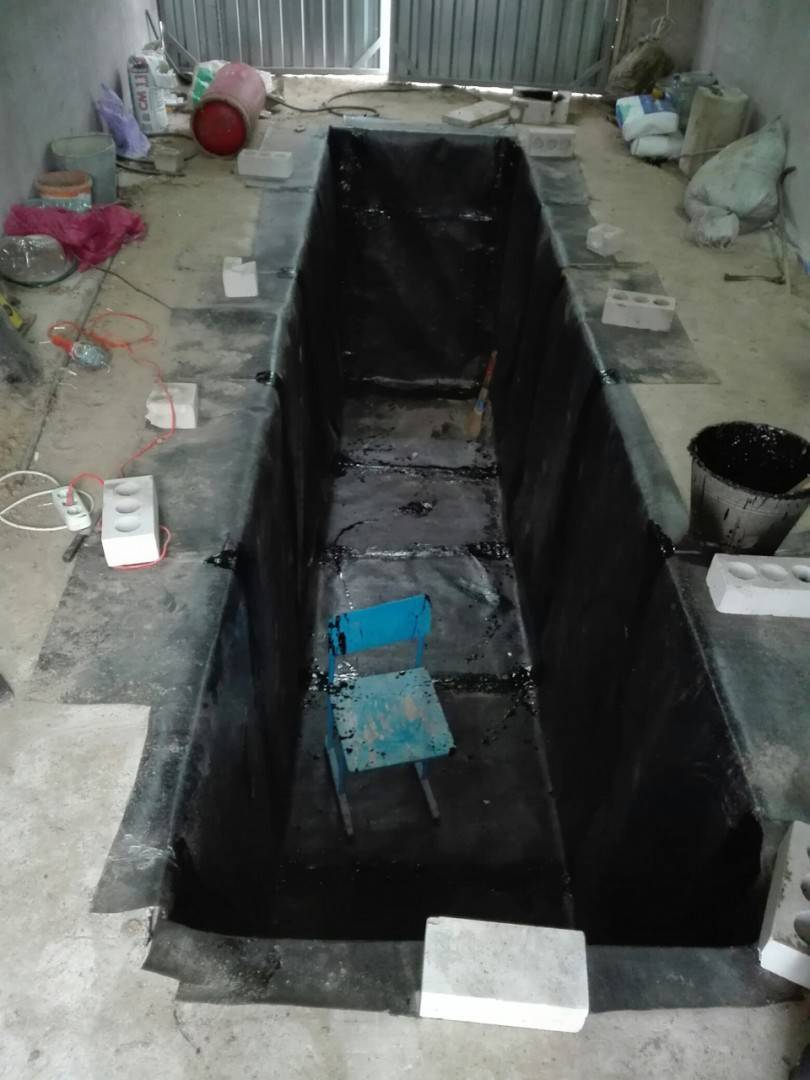

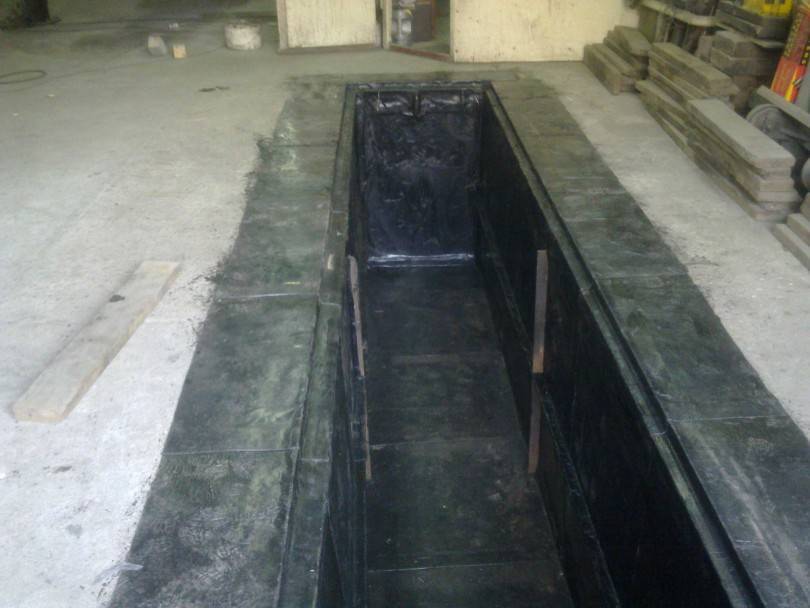

Гидроизоляция котлована

3. Внутренняя гидроизоляция. Этап подразумевает нанесение на все поверхности ямы обмазочного водонепроницаемого раствора. Рекомендуется обрабатывать поверхности в несколько слоев. Вместо обмазочной гидроизоляции допускается нанесение грунтовки глубокого проникновения. В результате нанесения растворов, гигроскопичность бетона значительно снижается.

4. Для укрепления краев устанавливается фиксирующий каркас, по периметру котлована укладывается стальная сетка в целях защиты стен от осыпания грунта. Также, выполняются работы по монтажу вентиляционной системы, устанавливаются две трубы: вытяжная и приточная;

Монтаж вентиляции в смотровую яму

5. Делается приямок, пол засыпается гравием и песком. Песок промачивается и утрамбовывается.

6. Из ламинированной фанеры (3000х1500х18 мм) строится опалубка;

Опалубка для смотровой ямы

7. Бетонная смесь заливается на пол и в приямок;

8. При устройстве гидроизоляции рекомендуется использование битумных модифицированных мастик или гидростеклоизола;

9. Выполняется монтаж стальной сетки для подготовки под заливку основного слоя бетона;

10. В приямок устанавливается емкость из металла со специальным устройством для контроля притока подземной воды;

11. Производится заливка бетона и утепление стен;

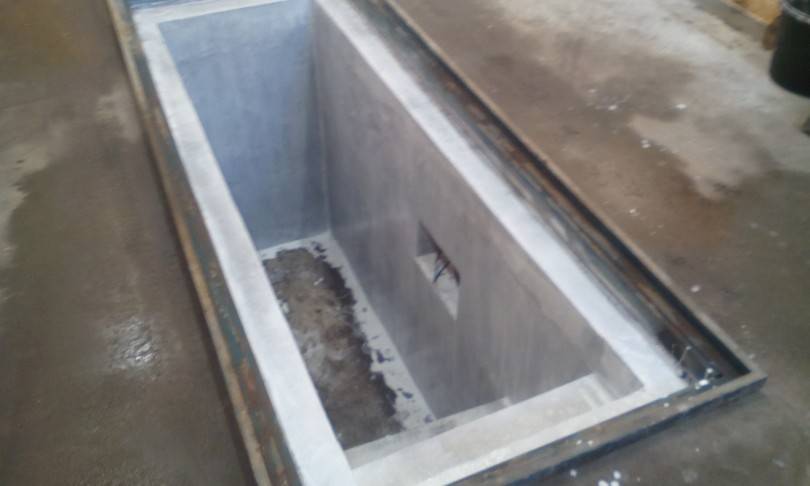

Бетонирование смотровой ямы

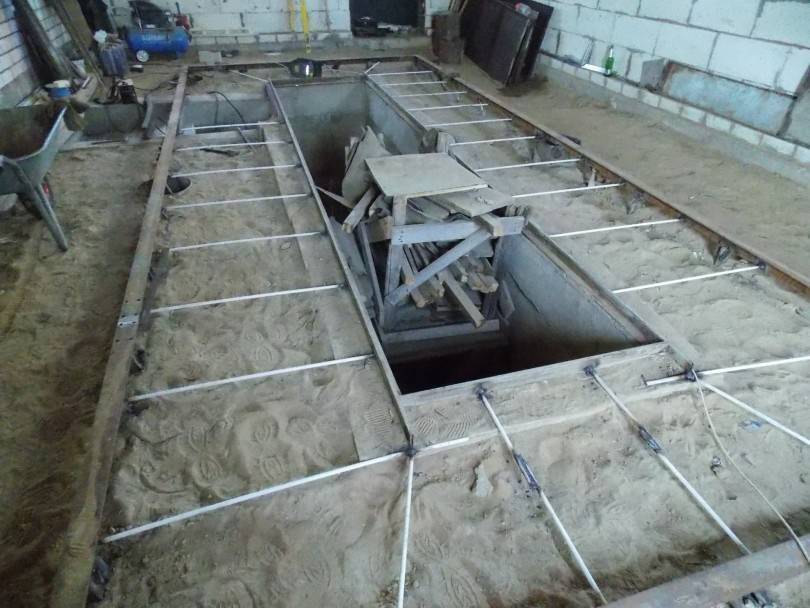

12. После завершения работ по монтажу опалубки, пол в гараже засыпается песком и утрамбовывается;

13. Работы по гидроизоляции и усилению поверхности пола в гаражном помещении;

14. Заливается стяжка;

15. По углам помещения монтируется стальной опорный уголок;

Уголок для укрытия смотровой ямы доской

Другие варианты устройства ямы

Бетонированием это называется лишь условно — скорее, это метод нанесения толстого слоя штукатурки, которая нужна для укрепления среза грунта.

Вместо выкладки каменного, можно изготовить цельнометаллический резервуар. Это вполне жизнеспособный вариант при наличии материала и умения герметично варить металл.

Абсолютная гарантия защиты от затопления, но сам металл нужно усилить рёбрами жёсткости и защитить от влаги. Такой «стакан» просто устанавливают в котлован и бетонируют пазухи. Безусловный плюс — можно не привязывать ёмкость к стяжке.

В построении гаражной ямы нет особой сложности. Главное — чётко понимать свои потребности и соизмерять их с возможностями гаража. Во всём остальном можно положиться на материалы этой статьи, созданной на основе опыта многих мастеров.

Виталий Долбинов, рмнт.ру

Обкладка заходной части

Трудности в составлении схемы раскладки возникают при устройстве боковых стен заходной части. Если имеете возможность нарезать пенобетон — режьте блоки по высоте ступеней минус 10 мм.

Если используете стандартный блок 200х200х400 мм, заранее отливайте ступени лестницы высотой в 275 мм. Начинайте обкладку от нижней ступени, здесь придется подрезать минимальное количество доборов. Каждый ряд должен выходить заподлицо со ступенью, то есть в 275 мм входят:

  • сантиметровый шов раствора;
  • ряд кладки в один кирпич заподлицо с внутренней плоскостью;
  • снова шов раствора
  • ряд в половину стандартного блока.

Мы говорили, что рамки ямы и заходной части не примыкают друг к другу плотно, отступ необходим для заливки армированной полосы заподлицо с полом, обеспечивающей возможность наезда колеса. Рамки соединяются 100 мм гладкими арматурными прутьями. К арматуре на проволоке подвязывается опалубка с сохранением нижнего защитного слоя в 50–60 мм, по бокам зашиваются борта.

Материалы для работы

Точное количество зависит от размеров и конструкции. Перечень может меняться в зависимости от способа сооружения. Чаще всего используется следующее:

  1. Песок для раствора. Главное, чтоб в нем не было вкраплений из глины и корней растений. Понадобится гравий, из него насыпается основа под стяжку. Щебень можно применять вместо гравия, также его удобно использовать в качестве наполнителя при заливке монолитной конструкции. Покупать только варианты мелкой фракции.
  2. Цемент. Его количество зависит от характера работы. Если будет кирпичная кладка или блоки, то он нужен только для кладочного раствора и стяжки. А если будет заливаться бетон, то цемента пойдет намного больше.
  3. Арматура. Лучше всего применять варианты толщиной 8 мм, они прочны, при этом не очень массивны. Для связывания заранее приобрести гибкую вязальную проволоку.
  4. Кирпич или бетонные блоки. Рассчитать количество исходя из размера стенок. Кладку можно делать в половину или четверть кирпича, стены не испытывают особых нагрузок, поэтому можно сэкономить на материале. Если есть старый, но еще крепкий кирпич, можно использовать и его.
  5. Доска и брус. Нужны для сборки опалубки, если стенки будут заливаться бетоном. Использовать прочные варианты, так как бетон тяжелый и может продавить тонкую доску своим весом. Часто используют плиты ОСП, они не боятся влаги и очень жесткие.
  6. Металлический уголок и профильная труба. Уголком делается обрамление по периметру для укрепления. А из трубы крепится отбойник, чтобы исключить попадание колеса в яму. Также из металла можно сварить лестницу, а можно сделать каркас их стали, а ступеньки из дерева.

Лучший материал для стен

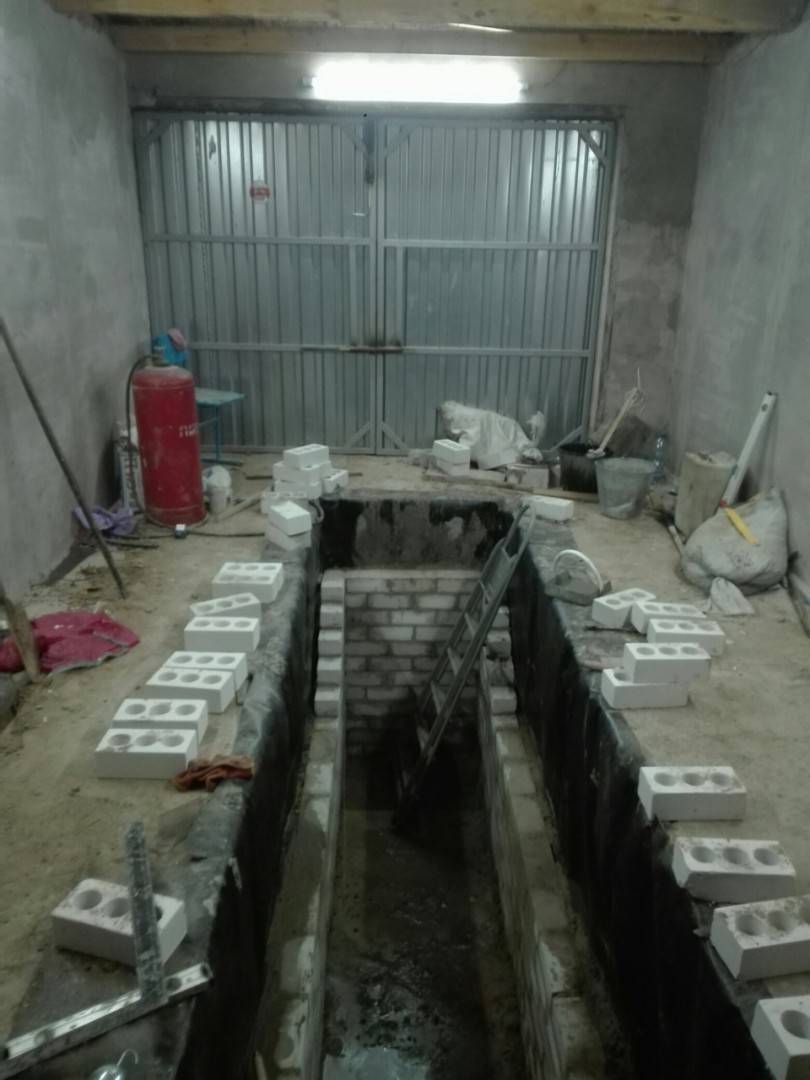

Кладка начинается с внешнего слоя. Он выполняется резанным пенобетоном толщиной 50 мм, при отсутствии такового в дело идет кирпич, поставленный на ребро. Кладка выполняется по шнуровке и периодически проверяется рейкой длиной в 125 см на предмет схождения стен. Зазор от грунта бутится битым кирпичом или щебнем каждые два ряда, с внутренней стороны следует удалить выступающие остатки раствора. После высыхания черновая кладка и пол покрываются тремя слоями обмазочной битумной изоляции. По еще не высохшему верхнему слою возможна оклейка ямы плитами пенополистирола, если того требует теплотехнический расчет пола.

1 — кладка из пеноблока; 2 — гидроизоляция; 3 — бутовая кладка (битый кирпич или щебень); 4 — уголок 50х50х4

Чтобы стены были ровными и возводились быстро, следует заранее изготовить рамку — каркас из стальных уголков с полкой 50 мм, повернутых внутренним углом друг к другу. Если имеется боковая заходная часть, рамка для нее собирается и монтируется отдельно с отступом в 40 см от каркаса ямы. Но пока кладка не завершена, рамка из уголков будет выполнять роль шаблона, блоки следует выравнивать по ее внутренней стороне.

Сперва кладут первый внутренний ряд: последовательно по периметру ямы, предварительно можно нацарапать на полу линии внутреннего периметра. Когда первый ряд окончен и схема дальнейшей кладки и подрезки доборов известна, стены возводятся по рамке. Сначала укладываются по два угловых камня, они выравниваются водяным уровнем. Далее на стены устанавливают сухие блоки, а на них сверху небольшие пластинки из 10 мм фанеры. Рамка опускается сверху, камни заводятся под нее и выравниваются как в горизонтальной плоскости, так и по высоте.

Не обязательно сверяться по рамке каждый ряд, по одному-два можно пропускать и ориентироваться на реечный уровень. После укладки последнего ряда рамка устанавливается и выравнивается на монтажных клиньях, чтобы верхняя полка была заподлицо с плоскостью пола. Образующиеся зазоры следует сразу заделать цементным раствором. О функциях этой рамки расскажем позже.

Что надо знать при сооружении?

Высота грунтовых вод. Если она на уровне 2,4 м, строить яму там нельзя, вода затопит её частично. Никакая герметизация, даже стальной чашей, не поможет – вода и чашу приподнимет. В постоянной влаге начнет ржаветь автомобиль.

В этом случае сварите из металла эстакаду во дворе вблизи гаража. Можно высоко не поднимать, если выкопать под ней яму, обложив кирпичом, даже на метр глубины. Уровня эстакады и ямы уже почти достаточно. Лишь в дожди прикрывайте её.

Вернемся в гараж. В яму подведите электричество, с фонарем в руке будет сложнее ремонтировать. 220 вольт трансформируйте в 12 – 24 и протяните по бокам ямы ленты диодное освещение.

Ниши под инструмент и внутреннее рабочее место

В заключение предлагаем несколько полезных дополнений для смотровой ямы

Очень важно, чтобы во время работы весь инструмент был под рукой, и за ним не приходилось наклоняться. Поэтому рекомендуется изготовить две рамки из 50-го уголка, внутренние размеры которых будут кратны размерам используемых блоков

Рамки свариваются полками наружу, таким образом каждая из них окантовывает проем. Располагайте ниши, начиная со второго ряда сверху или ниже.

Накрывать яму удобно грубо сбитыми дощатыми щитами, вложенными в рамку из уголка. Условно они должны быть квадратными, но одна сторона на 150 мм короче другой, чтобы щиты можно было снять и бросить на пол ямы как поддон, а стопку из нескольких штук использовать как табурет. Не забывайте также, что во избежание распространения плесени стены и щиты нужно сперва обработать антисептиком, а затем воднодисперсионной краской или несмываемой побелкой.

рмнт.ру

Утепление смотровой ямы в гараже

Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.

Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:

  • гидроизоляционная пленка;
  • ЭППС;
  • стенка.

Это — экструдированный пенополистирол ЭППС

Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.

Популярные ошибки при самостоятельном строительстве смотровой ямы

Мы рассмотрим недочёты при самом простом варианте с кирпичными стенами:

  1. Бетонирование пола перед стенами. Основную массу смеси для стяжки или лежачей плиты пола следует укладывать после возведения первых рядов. Иными словами, плита должна находиться внутри стен, а не стены стоять на плите. Плита внутри будет держать нагрузку от грунта и дополнительно страховать от деформаций «коробки». Для стен достаточно сделать мини-фундамент 60–80 мм.
  2. Яма без стяжки. Совершая эту ошибку, яму делают каменной или бетонной, а стяжку не делают из экономии или откладывают «на потом», т. е. навсегда. Лучшее решение — сделать стяжку, чтобы обвязать силовой контур ямы, даже если в ней нет особой необходимости.
  3. Пренебрежение силой грунта. Часто эта ошибка становится роковой — движения на глубине ниже низа фундамента гаража не ощущаются на поверхности. Изымая грунт из ямы, человек нарушает его естественную структуру, и грунт стремится заполнить пазуху (это его природное свойство). Поэтому используйте все доступные средства армирования — кладочную сетку, армопояс, закладные детали, анкера.
  4. Пренебрежение армированием. Подземные конструкции следует армировать вдвое гуще, чем надземные. Аргумент о стабильном грунте — самоуспокоение, т. к. поведение почвы непредсказуемо и может меняться в связи с климатическими условиями. Иными словами, грунт может начать давить на стенки — в этом случае положение спасёт армирование каждые 2–3 ряда с обязательной обвязкой углов.

Главные правила выполнения работ

Выкопать яму — это только половина дела, потому что нужно ее позаботиться о комфорте. Также нужно учитывать при строительстве важные нюансы.

Пол должен быть выполнен из нескользящего перфорированного материала, потому что на пол иногда проливается масло и другие жидкости

Стены нужно хорошо обустроить чтобы внутрь не попадала влага. Для этого под отделку устанавливается гидроизоляционный слой, в таком случае грунтовые воды не будут стекать в яму.

Размеры смотровой ямы в гараже должны быть прописаны в плане работы в соответствии с размерами вашей машины. Оптимальной шириной ямы считается 70-80 см, это вполне достаточно для проведения ремонтных работ на многих автомобилях.

Чтобы работать под машиной было удобно, следует продумать освещение в яме. Лучше всего подойдет портативный светильник на аккумуляторе. В яме просто закрепляется кронштейн, на который будет крепиться освещение.
