Обзор производителей, предлагающих подобное оборудование
- «Legrand»;
- «ABB»;
- «SchneiderElectric»;
- «Viko»;
- «Lezard».
Это наиболее популярные марки на российских прилавках, а потому стоит рассмотреть установленные ими цены проходных выключателей.
Обычно переходные переключатели используют при подобных дизайнах
«Legrand» – наиболее популярный бренд
Проходные выключатели «legrand» имеют довольно широкую линейку моделей, отличающихся как по цвету, так и по видам. Попробуем привести лишь некоторые из них.
| Фото | Модель | Цвет | Количество клавиш | Стоимость, руб. |
|---|---|---|---|---|
| Legrand Mosaiс 2М | Белый | 1 | 1200 | |
| Legrand Valena | Слоновая кость | 1 | 600 | |
| Legrand Celiane | Бежевый | 1 | 250 | |
| Legrand Valena | Белый | 2 | 450 | |
| Legrand Quteo | Слоновая кость | 1 | 250 | |
| Legrand Etika | Белый | 2 | 400 |
Можно понять, что покупка проходных выключателей «Легранд» урона бюджету не нанесет. Хотя есть модели и дороже. В любом случае, качество этого бренда нареканий не вызывает, а значит служить они будут достаточно долго.
А вот сенсорные переключатели – нечто новое на рынке
«ABB» – какова стоимость моделей этой марки
Довольно известный бренд, который славится своей защитной автоматикой. Ценят его, в основном, за качество и безотказность. К тому же и ценовая политика этого производителя достаточно демократична. Нельзя сказать, что модельный ряд его достаточно широк, да и расцветками корпусов бренд не поражает.
| Фото | Модель | Цвет | Количество клавиш | Стоимость, руб. |
|---|---|---|---|---|
| ABB BJB Basic 55 | Белый | 1 | 600 | |
| ABB BJB Basic 55 | Бежевый | 1 | 200 | |
| ABB BJB Basic 55 | Бежевый | 2 | 400 | |
| ABB BJB Basic 55 Шато | Черный | 3 | 2500 | |
| ABB BJB Basic 55 Шато | Черный | 1 | 700 |
Конечно, можно сказать, что некоторые из моделей имеют довольно высокую стоимость, но качество и безопасность более дороги.
Модельный ряд «Schneider Electric»
По качеству изделий предыдущим не уступает, но менее известна. А значит и стоимость продукции несколько ниже.
| Фото | Модель | Цвет | Количество клавиш | Стоимость, руб. |
|---|---|---|---|---|
| Schneider Electric SE GSL000161 | Белый | 1 | 70 | |
| Schneider Electric SE GSL000163 | Белый с подсветкой | 1 | 90 | |
| Schneider Electric SE GSL000165 | Белый | 2 | 120 | |
| Schneider Electric SE GSL000171 | Белый | 2 | 100 | |
| Schneider Electric SE GSL000261 | Бежевый | 1 | 70 | |
| Schneider Electric SE GSL000565 | Дуб | 2 | 220 |
Примерно такова стоимость на изделия этого бренда.
Здесь подобный совмещен с розеткой. В черном цвете смотрится шикарно
Марка «Viko» и стоимость ее на изделия
Модельный ряд бренда достаточно скуден. В основном различия лишь в цветах изделий. Средняя стоимость их проходных и перекрестных переключателей варьируется от 150 до 350 руб. Форма классическая, никаких изысков не наблюдается. Вполне приемлемое качество по доступной цене.
Модели «Lezard»: в чем их отличия
Так же не отличается от предыдущего бренда по величине модельного ряда, однако стоимость на изделия гораздо ниже.
| Фото | Модель | Цвет | Количество клавиш | Стоимость, руб. |
|---|---|---|---|---|
| Мира | Золото-металлик | 1 | 110 | |
| Мира | Белый | 1 | 70 | |
| Мира | Золото-металлик | 2 | 150 | |
| Ната | Белый | 1 | 70 | |
| Ната | Вишня | 1 | 140 |
Статья по теме:
Устройство и задачи проходного выключателя
Двухклавишные проходные выключатели внешне схожи с обычными, используемыми для управления группами ламп светильников, люстр, бра и прочих осветительных приборов. Но как одни, так и другие используются для решения бытовых задач потребителей.
Проходные и традиционные двухклавишные выключатели служат для управления:
- двумя независимыми светильниками/люстарами;
- двумя группами ламп на одном осветительном приборе.
Но обычные двухклавишные выключатели дают возможность включать/выключать осветительные приборы с одного места, а проходные – с различных. Что и является их основной задачей и преимуществом.
Эта особенность и наличие двух клавиш даст возможность не только включить светильники в одной точке какого-либо помещения и выключить в другой, но и задействовать только часть лампочек прибора.
При необходимости можно привести в рабочее состояние осветительные приборы в смежных комнатах, частях здания. К примеру, осветить не только лестницу, но и подвал, в который она ведет. Что избавит от необходимости передвигаться на ощупь в темных помещениях и позволит экономить электричество.
Технологичные двухклавишные проходные выключатели успешно используются в любых помещениях. Это утверждение справедливо и для небольших квартир, особенно при наличии зонирования и желания оптимально использовать возможности имеющихся систем освещения
В жилых помещениях такие выключатели применяются наиболее часто, так как именно их обычно оснащают несколькими независимыми системами освещения.
Использование двуклавишных включателей бывает выгодным даже в небольшом помещении. Например, в доме-«хрущевке» с проходными комнатами или просто оснащенными двумя линиями освещения.
Чем отличаются от одноклавишных включателей?
Электроустановочные изделия на одну клавишу, причем, как проходные так и обычные, позволяют управлять только одним светильником или единственной группой ламп. А вот двухклавишный аналог — двумя.
Монтаж любых проходных выключателей отличается от замены обычных. А основное отличие в том, что владельцам помещения придется принимать более важные решения. К примеру, определять место и способ установки оборудования. И к этому нужно отнестись серьезно, чтобы избежать ошибок
В результате максимально эффективно обе разновидности изделий получится использовать в различных условиях эксплуатации.
Конструкционные особенности изделия
Проходной двухклавишный выключатель конструктивно состоит из 2-х одноклавишных аналогов. А поэтому имеет в 2 раза больше контактов для подключения проводов.
Так, если у проходных включателей, оборудованных единственной клавишей, их всего 3 (а у обычных вообще 2), то у двухклавишных — 6:
- входных — 2;
- выходных — 4.
Чтобы избежать ошибок при монтаже производители на корпусе прибора нередко указывают схему подключения или маркируют входы/выходы.
Часто можно услышать, что такое большое количество контактов нужно для обеспечения работы выключателя по принципу «перекидывания». Но такая формулировка не вполне соответствует действительности. Так как выключение происходит, когда контакты, входящие в состав двухклавишных выключателей и управляющих одной линией, просто перемещены в разные положения.
Если же указанные элементы конструкции переключением клавиши возвращены в одно положение, тогда произойдет включение лампочек.
То есть, у клавиш нет привычных пользователям фиксированных положений «включено»/«выключено», как у традиционных переключателей. Хотя у обеих разновидностей оборудования органы управления перемещаются одинаково.
На фото изображен двухклавишный проходной выключатель. Его основная особенностью – большое количество входов/выходов. В этом случае они промаркированы производителем стрелками, чтобы снизить вероятность ошибки при подключении
Большее количество контактов требует использования большего количества проводов для обеспечения работоспособности двухклавишных выключателей. Если сравнивать с одноклавишными аналогами, то их потребуется ровно в 2 раза больше.
Схема и порядок подключения
Независимо от марки и других особенностей двухклавишных электроустановочных изделий при монтаже придется соблюсти ряд важных правил.

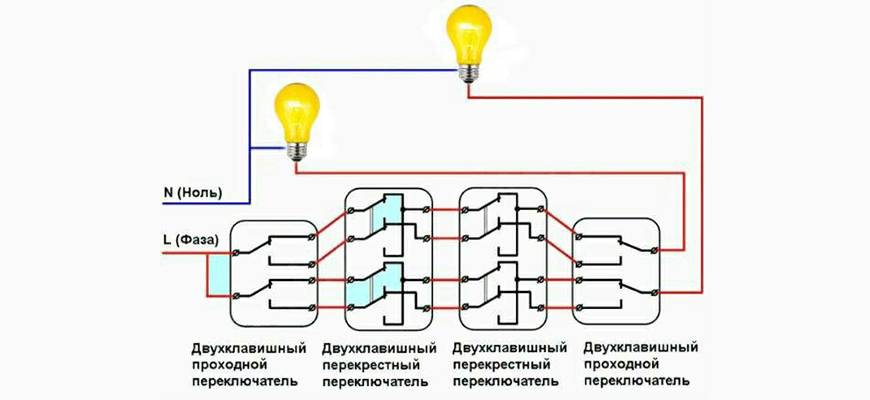

На картинке изображена схема подключения двухклавишных проходных выключателей. При этом латинская буква N является международным обозначением нулевого провода (маркируется голубым цветом). А буквой L отмечают фазный провод. Он на схемах, и нередко в реальности, обозначается оранжевым цветом
Так, изначально необходимо подготовить место для установки подрозетников и распределительной коробки. Но это не сложно, так как все, что нужно это установить в перфоратор корончатое сверло нужного диаметра. Рекомендуем ознакомиться с подробным инструктажем по установки подрозетников.
Следует помнить о том, что в распределительную коробку от каждого двухклавишного выключателя проходного типа должно приходить 2 провода, состоящих из 3 жил (в виде концов длиной 10-15 см):
- Для соединения клавиш первого выключателя с фазой сети – для чего в каждом случае используются клеммы, которые в электрике обозначаются символами L1, L2.
- Соединения клавиш второго выключателя с фазным проводом нужного светильника или их группы – в этом случае также используются клеммы, которые обозначаются аббревиатурой L1, L2.
- Соединения обоих использующихся выключателей между собой – производится попарное соединение оставшихся жил. Такая процедура производится в распределительной коробке. В ходе указанной операции необходимо соединить между собой клеммы каждой клавиши одного проходного выключателя с аналогичными клеммами второго.
Не нужно забывать, что ноль питающего провода в обязательном порядке должен быть соединен с нулевым проводом электроприбора. Если планируется управлять группой светильников, тогда ноль сети соединяют со всеми их нулевыми жилами. Лучшие коннекторы для соединения проводов мы рассмотрели в статье о самозажимных клеммниках.
Правильное подключение является залогом безопасной работы выключателей и светильников, а оно во многом зависит от коннекторов. Поэтому практично будет использовать удобные и надежные клеммники WAGO. Они относятся к самозажимным и безопасными, поэтому влияние человеческого фактора будет минимальным
При выполнении электромонтажных работ важно не запутаться с кабелями. Такое предупреждение является актуальным из-за присутствия большого количества жил
Их следует маркировать, особенно в случаях, когда провода одноцветные.
Кроме того, все операции следует производить последовательно, то есть, не переключаясь на другую работу до выполнения начатой.
Подробные инструкции подключения проходного выключателя на 2 клавиши мы привели в другой нашей статье.
Схемы установки проходных выключателей
По теме проходных выключателей на почту приходит много вопросов по схемам подключения как одноклавишных и в особенности двухклавишных переключателей.
Основу вопросов составляют сколько проводов нужно для корректной работы проходного выключателя. Для работы одноклавишных проходников к каждому выключателю подводится по три жилы кабеля.
Схема подключения одноклавишного проходного выключателя освещения
Как мы видим из схемы ноль идёт на лампочку прямой подачей от источника напряжения, а фаза подаётся на общий контакт одного из переключателей (В1). Далее перекидные контакты соединяются между собой и на нагрузку фаза выходит с общего контакта второго переключателя (В2). Соблюдая цветовую гамму проводников, а она может разной здесь сложно что-либо перепутать.
Схема монтажа 2-х клавишного проходного выключателя
Двухклавишный проходной выключатель по принципу работы не отличается от одноклавишного. Он просто рассчитан на проходное включение/выключение двух групп освещения. Соответственно в каждый подрозетник двухклавишного переключателя от распаячной коробки приходит по два трёхжильных кабеля. В данной схеме подключения можно в одной из групп (там откуда будет исток напряжения) можно задействовать 5 жильный кабель подав напряжение на основной контакт второй группы перемычкой от первой.
Тема вопросов-ответов по проходным выключателям Встречаются вопросы и по проблеме отключения автомата в щитовой при нажатии любой клавиши проходного выключателя. Здесь ответ такой. Если ранее проходная схема работала исправно, и причина появилась «вдруг» искать в первую очередь нужно в нагрузке (лампы, патроны, светильники и т.д.). Если проходник не запускается в нормальную работу сразу после монтажа – проверить схему подключения в монтажной коробке. Возможно, на одну из сторон в схему подключили нулевой проводник.
Распространённый вопрос от пользователей – можно ли без электромонтажа реализовать проходную схему по старым линиям освещения? В 98% — нет. Для этого нужна соединительная распайка между точками. У меня был единственный случай на практике когда у клиента без разрушительных электромонтажных работ удалось произвести расключение двух одноклавишных проходных выключателей в квартире. Но здесь помогли сложившиеся условия. Первое – у входной двери был установлен обычный двухклавишный выключатель, работающий на основное потолочное освещение, и вторая группа включала у коридорного зеркала небольшое бра. То есть три жилы кабеля мы имели. Второе условие – в конце длинного коридора у ванной комнаты в блоке с выключателями освещения стоял бездействовал выключатель вытяжки (при монтаже строители по просьбе хозяев подключили его напрямую от освещения) соответственно тут у нас тоже была свободная пара. И третье самое главное условие – электрик проводивший электромонтажные работы в период ремонта вывел все концы кабелей в одну распаячную коробку. Там даже не коробка а внутренний монтажный бокс размером 200х300 мм. Тогда не возникло мысли сфотографировать ту «паутину» что находилась внутри коробки, но выглядело удручающе. Пару часов на поиски нужных линий, перемонтаж, установка двух одноклавишных перекидных выключателей. Кстати приходящее напряжение взял со стороны двойного провода подав перемычкой напряжение с фазы освещения ванной. При этом от проходных выключателей запитали основное потолочное освещение, а бра заменили на настенный светодиодный светильник с датчиком движения.
Если у кого-то остались вопросы по проходным выключателям пишите на почту (администратору) в подвале сайта. Обязательно всем отвечу.
Схемы подключения проходного выключателя
Создают 2 и более точек управления освещением. Потребуются 2 проходных включателя в начале и конце цепи. Между ними размещают перекидные – сколько понадобится.
Электрическая схема
Выключатели подключают кабелем с количеством жил в зависимости от схемы. Для распределения линий электрической цепи используют монтажные коробки. Для несложных схем соединения можно выполнить в коробке выключателя.
Схема проходного выключателя.
Схема управления с 2 мест
Используют 2 проходных устройства. На одиночную клемму первого подается фаза, которая дальше идет на такую же второго переключателя, оттуда к светильнику. Другие 2 контакта, к каждому из которых подключены отдельные провода, работают на разрыв/замыкание. Они создают 2 цепи питания. Когда отключают одну линию, задействуется другая.

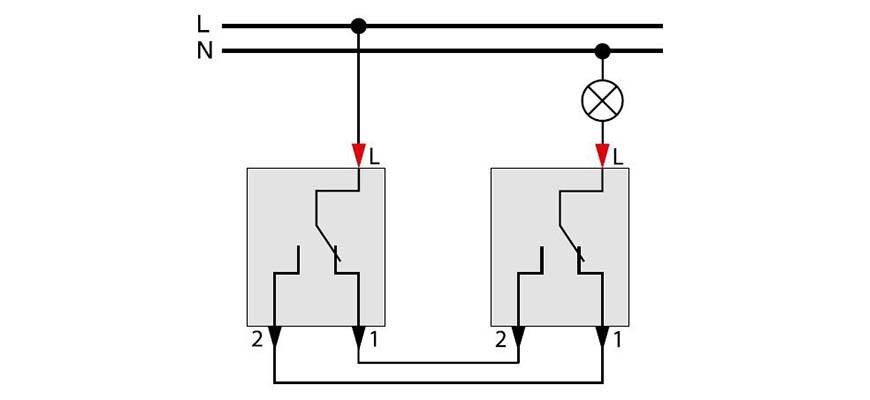

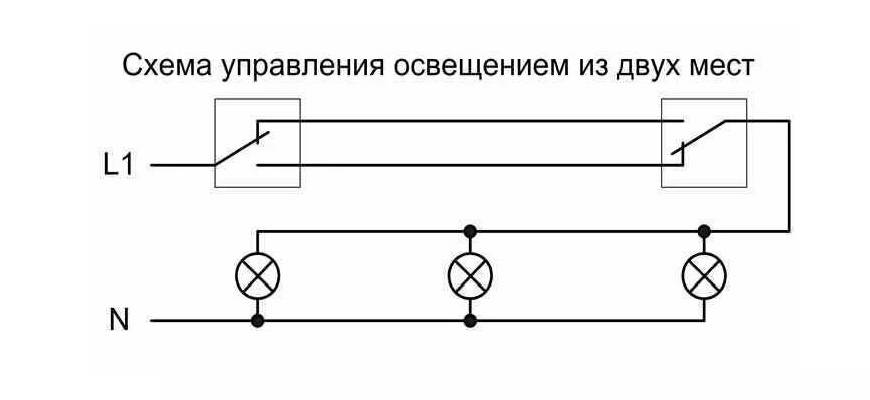

Схема управления освещением из двух мест.
Схема управления из 3 точек
Схема подключения проходного выключателя с 3 мест требует 2 таких устройства. Между ними коммутируют 1 перекрестный переключатель. Последний – тип спаренного устройства с 4 контактами. Нажимая на нем клавишу, подключают 1 пару независимых электрических контактов. Разрывают цепь, изменяя положение любой клавиши одного из 3 выключателей.

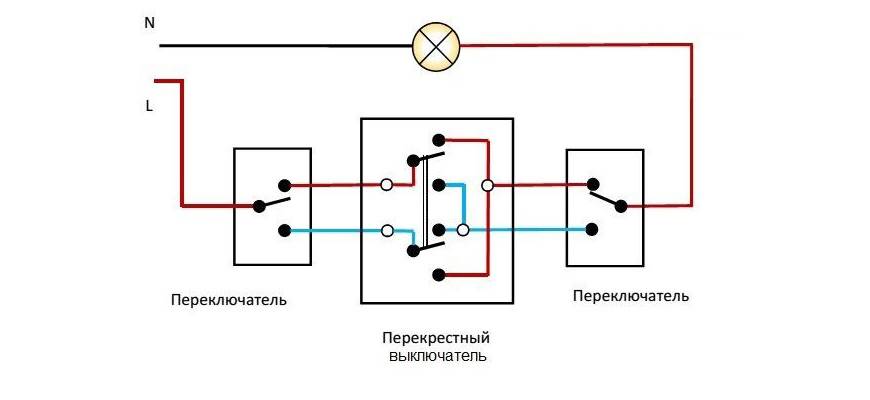

Схема управления освещением из трех мест.
Схема для 4 и более точек
Для создания схемы используют проходные устройства в начале и конце электрической цепи. Между ними монтируют реверсивные переключатели. Общее число устройств равно количеству точек включения электричества.
Требуется более подробное объяснение принципа работы перекрестного выключателя. У него 4 контакта: по 2 на входе и выходе. Например, подключив подачу тока к клемме 1, через переключатель снимают его с третьей, со второго контакта – на четвертом. Когда переключают устройство, напряжение на входе остается на тех же клеммах. Выход меняется: с первого контакта он снимается на четвертом, со второго – на третьем.
Схема управления освещением для четырех точек.
Когда все устройства в одинаковом положении, ток идет к потребителю. Достаточно изменить состояние одного, и цепь разомкнется; нажать любой другой – освещение возобновится.
Схема с распредкоробкой
Распределительная коробка – это место, где, согласно схеме, соединяют провода от разных приборов, создавая электрическую цепь.
Использование распредкоробки положительно сказывается на монтаже и дальнейшем обслуживании системы управления освещением:
- удобнее производить скрутку проводов;
- легче находить неисправность в процессе эксплуатации;
- проще подключить другие дополнительные приборы при необходимости.
Схема для 2 выключателей несложная. В коробку заводят провода от сети. Нулевой соединяют с таким же от светильника. Фазный направляют на первый выключатель, подключают к одиночному контакту. С переключателя ток снимается через 2 клеммы. От них 2 фазные жилы идут в коробку и через скрутку на двойные контакты второго выключателя. С него через одиночную клемму провод уходит в монтажную коробку, оттуда – к лампе.

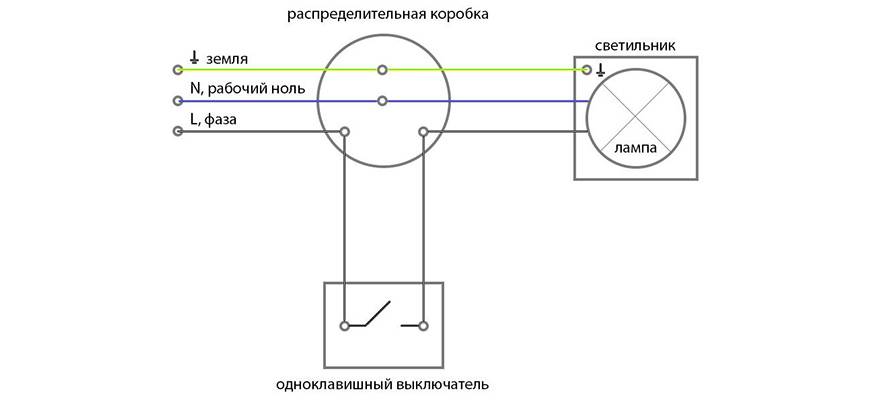

Схема управления с распределительной коробкой.
С увеличением количества выключателей усложняется схема. Возможно, придется использовать больше 1 коробки.
Подключение сенсорного выключателя
Освещением можно управлять через пульт. С него подают сигнал на блок управления. Его используют вместе с сенсорными проходными девайсами.
В схеме различают главный (Master) и вспомогательные (Slave) выключатели.
В Master задействованы клеммы:
- Lin – фазная;
- L1, L2 – для нагрузки;
- COM – информационная.
У Slave задействуют контакты Lin и COM.
Если проводка уже проложена, сенсорные выключатели можно установить вместо клавишных, не изменяя схемы, без вскрытия распредкоробки. Подают фазу на выключатели, между собой соединяют контакты COM. Дополнительно в удобном месте через провода подключают блок управления.

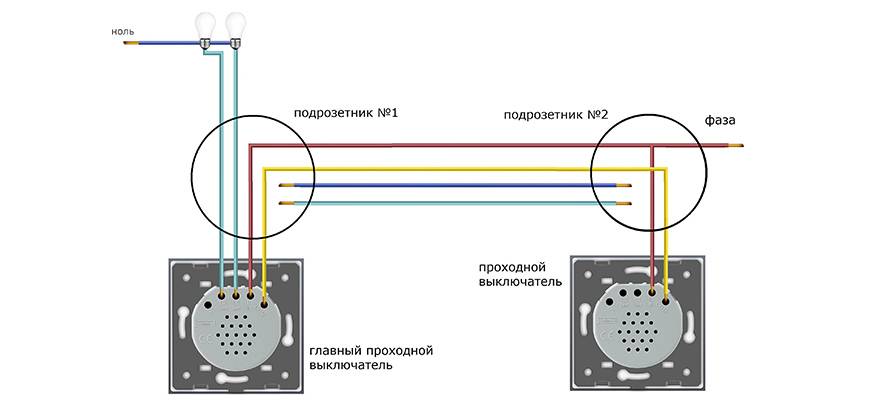

Схема подключения сенсорного выключателя.
Для управления светом через пульт требуется программирование.
Его выполняют в 3 приема:
прикасаются пальцем к сенсору главного переключателя;
услышав звуковой сигнал, убирают палец;
на мгновение касаются сенсора выключателя Slave.
Схема подключения к распределительной коробке
Особый интерес представляет схема подключения дублирующего выключателя в распределительной коробке. Частично мы затрагивали этот вопрос выше.
Разберем подробней.
В нее входит четыре трехжильных провода:
- с АВ освещения распределительного щитка;
- на первый переключатель;
- на второй переключатель;
- на источник освещения.
При соединении проводов нужно смотреть на цвет. При использовании ВВГ-кабеля применяются следующие маркировки:
- Белая — фазный.
- Синяя — нулевой.
- Желто-зеленая — земляной.
Возможен и второй тип маркировки — белый, коричневый и черный соответственно.
При сборке действуйте следующим образом:
- Соедините ноль кабеля вводного АВ и нулевой провод, который идет на лампу в одну точку с помощью ваго-клемм.
- Объедините заземляющие жилы (если они предусмотрены).
- Подключите желто-зеленый провод к корпусу светильника.
- Подключите фазные провода. Для этого фазу со ввода объедините с фазой клеммы первого проходника.
- Общий провод второго проходника с помощью отдельного зажима объедините с фазой провода, идущего к осветительному устройству.
При этом принцип объединения не имеет значения. Даже в случае ошибки в цветовом обозначении схема будет работать правильно. После этого можно подать напряжение и проверить исправность схемы.
При использовании такого подключения запомните несколько моментов:
- Убедитесь, что фаза приходит на общий провод 1-го выключателя.
- Этот же фазный провод должен уйти с общего провода 2-го выключающего устройства в сторону лампы.
- Два других проводника объединяются друг с другом в распределительной коробке.
- Нулевой и земельный провод подаются напрямую на лампы.
Принцип работы проходного выключателя
На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.
Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.
Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.
Отличия – в количестве контактов
Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:
- Вход подключен к выходу 1;
- Вход подключен к выходу 2.
Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.
Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

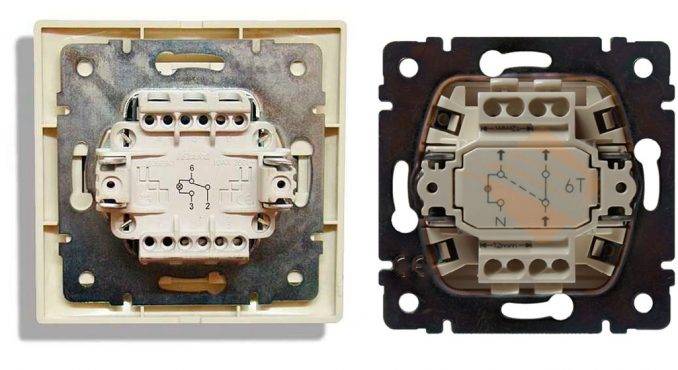

Такой вид имеет переключатель с тыльной стороны.
Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.
Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.
В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать
В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.
Проходной выключатель- как найти общую клемму?
Watch this video on YouTube
Особенности использования проходного выключателя
Обычным пользователям и домашним мастерам бывает сложно определить, какой из коммутационных приборов выбрать. Проходные выключатели внешне практически не отличаются от стандартных – эти электроустановочные изделия также позволяют управлять освещением, но схема их подключения абсолютно другая.
Ключевое отличие состоит в том, что обычный выключатель может только замкнуть или разорвать цепь, тогда как проходной обеспечивает направление напряжения с одного контакта на другой – переключение.
Рекомендуем ознакомиться с тонкостями выбора проходного выключателя.
Проходная модель выключателя – удобное коммутационное устройство, позволяющее включать, выключать светильник из нескольких мест. Подобное решение обеспечивает комфорт эксплуатации осветительного оборудования
Использование таких приборов целесообразно в перечисленных ниже ситуациях:
- В коридоре. Схема подключения из двух точек обеспечивает возможность установить одно изделие в начале коридора, а второе – в конце, что позволит исключить необходимость идти по темному коридору после отключения светильника.
- На лестнице. Это отличное решение для многоквартирных домов, частных коттеджей, имеющих несколько этажей. Расположить такие выключатели можно на всех или нескольких этажах. Пользователь может включить свет на площадке, зайдя в дом, и выключить его перед входом в квартиру на своем этаже.
- В спальне. Принцип действия не отличается от предыдущих ситуаций, позволяет включить свет при входе в комнату, отключить его у изголовья кровати.
Выше приведены основные варианты использования проходных выключателей. На практике устройства могут быть установлены в любых помещениях, включая не только жилые, но и технические, промышленные. Такое решение обеспечивает удобство при управлении светом, позволяет снизить расходы на оплату электроэнергии.
Внешний вид проходного выключателя мало чем отличается от обычного. На его лицевой стороне расположены стрелочки вниз, вверх
Конструкция простого выключателя предполагает наличие одного входа, одного выхода, тогда как у проходного – два выхода. Благодаря этому движение тока может не только прерываться, но и перенаправляться. Хотя опытные электрики способны по внешним признакам определить тип приспособления, многие производители наносят на изделие схему подключения, что упрощает выбор коммутационного устройства.
Убедиться, что вы приобретаете именно одинарный проходной выключатель можно, если внимательно осмотреть клеммы. Их должно быть три. Он, по сути, выполняет опцию переключателя, направляющего напряжение с одного контакта на другой.
Для управления одним световым прибором из разных точек помещения используется минимум два проходных выключателя. Когда изменяется положение клавиши – цепь замыкается, лампочка загорается. При выключении любого из двух переключателей цепь размыкается, светильник гаснет. Таким образом, когда клавиши проходных переключателей находятся в одном положении – свет горит, когда в разном – гаснет.
Конструктивные особенности проходного выключателя позволяют исключить необходимость передвигаться по темному помещению, что снижает травматизм, помогает сэкономить электроэнергию
Используя такой выключатель, легко управлять освещением из трех, четырех, шести точек. Для этого достаточно добавить в существующую схему необходимое количество выключателей.
Порядок монтажа устройства
Все действия, осуществляемые в процессе установки проходного переключателя, производятся в соответствии со схемой подключения. Она отличается от монтажа стандартного выключателя тем, что вместо двух проводов используется три. Два провода в этой схеме выполняют функцию перемычки, соединяющей соседние переключатели, расположенные в разных точках помещения. Третий провод обеспечивает подачу фазы.
Отличие схемы подключения проходного переключателя от схемы монтажа стандартного устройства заключается в наличии трех проводов, два из которых соединяют приборы, а третий обеспечивает подачу питания
При подключении проходного выключателя могут использоваться любые типы ламп, начиная от традиционной лампы накаливания, заканчивая современными люминесцентными, светодиодными источниками освещения.
К распредкоробке будет подходить пять проводов:
- кабель от осветительного прибора;
- питающий провод от автомата;
- провод от второго проходного выключателя.
Чтобы обеспечить продолжительный срок эксплуатации электропроводки, рекомендуется правильно выбрать сечение кабеля для домашней проводки.
Для построения схемы с двумя одноклавишными выключателями используется трехжильный кабель. При этом заземление, “ноль” выводится на источник освещения. А фаза, выделенная на схеме коричневым цветом, обеспечивает электропитание. Она проходит через оба выключателя и светильник.
Поскольку эти выключатели располагаются в разрыве фазного кабеля, обеспечивается безопасность проведения работ при ремонте, обслуживании осветительного прибора.
Работы по подключению одноклавишного выключателя (проходного) осуществляются в следующей последовательности:
- освободите от изоляции концы проводов;
- используя индикатор, найдите фазный провод и нулевой;
- проложите нулевой провод от автомата через распределительную коробку к люстре/светильнику.
- на входной контакт первого выключателя подсоедините фазу питающего провода, прошедшую через распредкоробку;
- соедините (через распредкоробку) два выходных контакта одного проходного выключателя с двумя выходными контактами другого;
- к выходному контакту второго выключателя осталось подсоединить фазу, идущую (через распределительную коробку) на люстру/светильник.
Места соединений можно скрутить, спаять и обмотать изолентой. Или же использовать самозажимные клеммники.
В квартирах, частных коттеджах чаще используются не одно-, а двухклавишные проходные выключатели. Приспособления с двумя клавишами позволяют управлять двумя осветительными приборами, которые расположены в разных помещениях
Помимо клавишных моделей, производители предлагают сенсорные панели. Однако при их установке без профессиональной помощи не обойтись.
При необходимости управления освещением более чем из двух точек, в цепи может быть использовано до шести проходных выключателей. В другой нашей статье мы пошагово рассмотрели нюансы подключения проходного выключателя с двух и трех мест, снабдив материал наглядными схемами.
