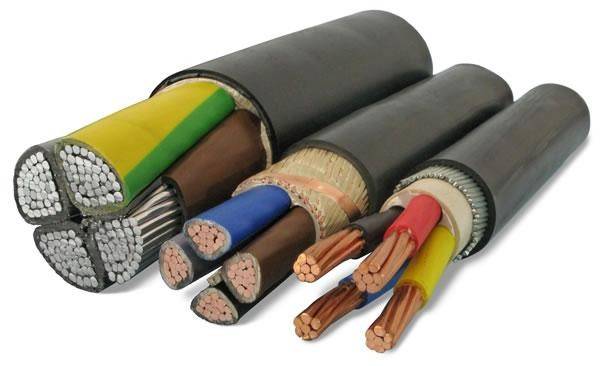

Как выбрать сечение кабеля

Где искать данные по мощности и току

Мощность и ток можно найти в паспорте к оборудованию. Но если книжечка где-то потерялась, есть другие способы сбора информации. На крупной бытовой технике на задней стенке крепится еще шильдик (металлическая пластинка) или наклейка, на которых указаны основные параметры. Обычно присутствует и мощность, и токовые характеристики.

Еще вариант — найти подобную модель в интернете, посмотреть ее данные там. Ну, и если совсем ничего не нашли, или определить диаметр кабеля надо для строящегося дома и техники еще нет в наличии, можно взять усредненные данные из таблиц. Одну приведем ниже.

Мощность бытовых приборов

При анализе табличных данных можно заметить, что некоторые виды техники дают с очень большим разбросом параметров. Какие данные брать в этом случае? Можно — средние, можно — максимальные. Зависит от вашего желания и от того, насколько мощную технику вы планируете установить. Но, как говорили раньше, в случае с электропроводкой, которая закладывается на десятилетия, лучше считать максимум.

Открытый и закрытый способ прокладки проводов

Ток, проходящий по проводнику, заставляет его нагреваться, так как он имеет определенное сопротивление. Итак, чем больше ток, тем больше тепла на нем выделяется, при условиях одинакового сечения. При одном и том же токе потребления, тепла выделяется на проводниках меньшего диаметра больше, чем на проводниках, имеющих большую толщину.

В зависимости от условий прокладки, изменяется и количество тепла, выделяемое на проводнике. При открытой прокладке, когда провод активно охлаждается воздухом, можно отдать предпочтение тоньшему проводу, а когда провод прокладывается закрытым и охлаждение его сведено к минимуму, то лучше выбирать более толстые провода.

Подобную информацию так же можно найти в таблице. Принцип выбора такой же, но с учетом еще одного фактора.

И, наконец, самое главное. Дело в том, что в наше время производитель пытается экономить на всем, в том числе и на материале для проводов. Очень часто, заявленное сечение не отвечает действительности. Если продавец не ставит в известность покупателя, то лучше на месте провести измерение толщины провода, если это критично. Для этого достаточно взять с собой штангенциркуль и замерить толщину провода в миллиметрах, после чего посчитать его сечение по простой формуле 2*Pi*D или Pi*R в квадрате. Где Pi — это постоянное число равное 3,14, а D – это диаметр провода. В другой формуле – соответственно Pi=3,14, а R в квадрате – это радиус в квадрате. Радиус вычислить очень просто, достаточно диаметр поделить на 2.

Некоторые продавцы прямо указывают на несоответствие заявленного сечения и действительного. Если провод выбирается с большим запасом – то это совсем не существенно. Главная проблема состоит в том, что цена провода, по сравнению с его сечением, не занижается.

Допустимая плотность электротока

Плотность тока определяется очень просто, это число ампер на сечение. Существует два варианта проводки: открытая и закрытая. Открытая допускает большую плотность тока, за счет лучшей теплоотдачи в окружающую среду. Закрытая требует поправки в меньшую сторону, чтобы баланс тепла не привел к перегреву в лотке, кабельном канале или шахте, что может вызвать короткое замыкание или даже пожар.

Точные тепловые расчеты очень сложны, на практике исходят из допустимой температуры эксплуатации наиболее критичного элемента в конструкции, по которой и выбирают плотность тока.

Таким образом, допустимая плотность тока, это величина, при которой нагрев изоляции всех проводов в пучке (кабельном канале) остается безопасным, с учетом максимальной температуры окружающей среды.

Таблица сечения медного и алюминиевого провода или кабеля по току:

В таблице 1 приводится допустимая плотность токов для температур, не выше комнатной. Большинство современных проводов имеют ПВХ или полиэтиленовую изоляцию, допускающую нагрев при эксплуатации не более 70-90°C. Для «горячих» помещений плотность токов необходимо снижать с коэффициентом 0.9 на каждые 10°C до температур предельной эксплуатации проводов или кабеля.

Теперь о том, что считать открытой и что закрытой проводкой. Открытой является проводка, если она выполнена хомутами (шинкой) по стенам, потолку, вдоль несущего троса или по воздуху. Закрытая проложена в кабельных лотках, каналах, замурована в стены под штукатурку, выполнена в трубах, оболочке или проложена в грунте. Также следует считать проводку закрытой, если она находится в распределительных коробках или щитках. Закрытая охлаждается хуже.

Например, пусть в помещении сушилки градусник показывает 50°С. До какого значения следует уменьшить плотность тока медного кабеля, проложенного в этом помещении по потолку, если изоляция кабеля выдерживает нагрев до 90°C? Разница составляет 50-20 = 30 градусов, значит, нужно трижды использовать коэффициент. Ответ:

Как рассчитать сечение провода по току

Один из методов подбора характеристик кабеля — по току. В технических характеристиках приборов, которые будут подключаться к данной линии, находим максимальный (Imax) или потребляемый (I) ток. Все величины складываем, получаем общий ток, который должен пропускать провод без проблем. После этого по специальной таблице (чуть ниже), в которой прописана закономерность между сечением проводника и пропускаемым током, находим подходящее значение.

При работе с этой таблицей редко получается так, что в ней есть именно то значение тока, которое у нас получилось. В этом случае мы смотрим на ближайшее большее число. На меньшее число смотреть не стоит — проводка будет сильно греться и быстро выйдет из строя. К тому же постоянный нагрев может привести к возгоранию. Потому всегда смотрим на строку с большими цифрами.

Таблица выбора сечения кабеля по мощности и току (скрытая прокладка)

Теперь немного о том, какой параметр лучше брать в расчет — максимальный ток или потребляемый. Если сильно заботиться о электробезопасности или о том, чтобы от перегрева проводки не произошел пожар, то лучше брать максимальные токи. Как правило, это пусковые токи и они намного превышают эксплуатационные. Они дадут большой запас и проводка будет работать с малой нагрузкой, греться будет незначительно. Такой подход оправдан в пожароопасных домах — деревянных или каркасных. Пусть даже проводка укладывается в гофре или кабель-каналах, длительный нагрев может привести к пожару.

Если вы не любитель перестраховки, можно большую часть считать по потребляемому току, а на самом мощном приборе или на тех, которые в этой группе могут стартовать одновременно, взять максимальный ток. Этого должно быть достаточно, чтобы выбрать сечение кабеля с оптимальными характеристиками. Все равно вероятность того, что все приборы одновременно будут работать мала (хотя и существует, но тогда должен сработать автомат защиты).

В случае если выбрать сечение кабеля надо под какое-то одно мощное устройство — электроплиту, варочную панель, духовку и т.п. — берут максимальный ток. А вообще, лучше следовать инструкции по установке. Там обычно прописано все, вплоть до номиналов защитных автоматов и УЗО, и уж точно есть минимальный диаметр кабеля для подключения этого устройства.

Коэффициенты

Существуют определенные условия, при которых сила тока внутри проводки может повышаться или понижаться. К примеру, в открытой электрической проводке, когда провода укладываются по стенам или потолку, сила тока будет повышенной, чем в закрытой схеме. Это связано напрямую с температурой окружающей среды. Чем она больше, тем большей силы тока может данный кабель пропускать.

То есть, получается так, что если в один лоток, гофру или трубу укладываются сразу несколько проводов, то внутри проводки температура будет повышенной за счет нагрева самих кабелей. Это приводит к тому, что допустимая нагрузка тока снижается на 10-30 процентов. То же самое касается и открытой проводки внутри отапливаемых помещений. Поэтому можно сделать вывод: при проведении расчета сечения кабеля в зависимости от нагрузки тока при повышенных температурах эксплуатации можно выбирать провода меньшей площади. Это, конечно, неплохая экономия. Кстати, таблицы снижающих коэффициентов в ПУЭ тоже есть.

Есть еще один момент, который касается длины используемого электрического кабеля. Чем длиннее разводка, тем больше потери напряжения на участках. В любых расчетах используются потери, равные 5%. То есть, это максимум. Если потери будут больше данного значения, то придется увеличивать сечение кабеля. Кстати, самостоятельно рассчитать токовые потери несложно, если знать сопротивление проводки и токовую нагрузку. Хотя оптимальный вариант – использовать таблицу ПУЭ, в которых установлена зависимость момента нагрузки и потерь. В данном случае момент нагрузки – это произведение мощности потребления в киловаттах и длины самого кабеля в метрах.

Разберем пример, в котором установленный кабель длиною 30 мм в сети переменного тока напряжением 220 вольт выдерживает нагрузку 3 кВт. При этом момент нагрузки будет равен 3*30=90. Смотрим в таблицу ПУЭ, где показано, что этому моменту соответствуют потери 3%. То есть, это меньше номинала в 5%. Что допустимо. Как уже было сказано выше, если расчетные потери превысили бы пятипроцентный барьер, то пришлось бы приобретать и устанавливать кабель большего сечения.

В настоящее время алюминиевые провода в разводках используются редко. Но необходимо знать, что их сопротивление больше, чем у медных, в 1,7 раза. А, значит, и потери у них во столько же раз больше.

Что касается трехфазных сетей, то здесь момент нагрузки больше в шесть раз. Это зависит от того, что сама нагрузка распределяется по трем фазам, а это соответственно тронное увеличение момента. Плюс двоенное увеличение за счет симметричного распределения потребляемой мощности по фазам. При этом в нулевом контуре ток должен быть равен нулю. Если распределение по фазам несимметричное, а это приводит к увеличению и потерь, то придется рассчитывать сечение кабеля по нагрузкам в каждом проводе по отдельности и выбирать его по максимальному расчетному размеру.

Определение сечения кабеля по диаметру

Если у Вас есть возможность замерить диаметр жилы кабеля, естественно голой, без изоляции, значит можно определить сечение этой жилы. Опять у нас два пути: формула или таблица. Каждый пусть выбирает, что ему удобнее.

Формула: пидэквадратначетыре. Это все знают. Измеряем диаметр провода (линейка, штангенциркуль, микрометр), повторюсь очищенного. Значение возводим в квадрат, умножаем на число пи (равно 3,14) и делим на 4. Получаем значение сечения. Примерное, ведь погрешности тут и в числе пи и в самом измерении.
Хотите, вот таблица элементарная — измеряем диаметр, смотрим соответствует ли заявленному на бирке сечению.

Если провод многожильный, то либо каждую жилу измеряем, а потом считаем их число. Ну и умножаем число на диаметр одной и далее по схеме, приведенной выше. Либо, если они хорошо скручены в форме круга на конце, производим замер как на одножильном.

Последние статьи

Самое популярное

Приведу пример, например у нас сечение кабеля 6 кв.мм.:

  • при открытом способе его длительно-допустимый ток равен 50А, следовательно автомат нужно ставить на 40А;
  • при скрытом способе его длительно-допустимый ток равен 34А, в этом случае автомат на 32А.

Предположим, мы выбирали сечение кабеля для квартиры, которые проложены в штробах или под штукатуркой (закрытым способом). Если мы перепутаем и поставим для защиты автоматы на 50А, то кабель будет перегреваться, т.к. при закрытом способе прокладки его Iн=34 А, что приведет к разрушению его изоляции, затем короткое замыкание и пожар.

!!! ТАБЛИЦЫ НЕАКТУАЛЬНЫ. ПРИ ВЫБОРЕ АВТОМАТА ДЛЯ КАБЕЛЕЙ, ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ ВЫШЕ.

Выбор и расчет сечения кабелей напряжением до 1кВ (для квартиры, дома)

Электрические сети до 1кВ самые многочисленные — это как паутина, которая обвивает всю электроэнергетику и в которой такое бесчисленное множество автоматов, схем и устройств, что голова у неподготовленного человека может пойти кругом. Кроме сетей 0,4кВ промышленных предприятий (заводов, ТЭЦ), к этим сетям относится и проводка в квартирах, коттеджах. Поэтому вопросом выбора и расчета сечения кабеля задаются и люди, которые далеки от электричества — простые владельцы недвижимости.

Кабель используется для передачи электроэнергии от источника к потребителю. В квартирах мы рассматриваем участок от электрического щитка, где установлен вводной автоматический выключатель на квартиру, до розеток, в которые подключаются наши приборы (телевизоры, стиральные машины, чайники). Всё, что отходит от автомата в сторону от квартиры в ведомстве обслуживающей организации, туда лезть мы права не имеем. То есть рассматриваем вопрос прокладки кабелей от вводного автомата до розеток в стене и выключателей на потолке.

В общем случае для освещения берут 1,5 квадрата, для розеток 2,5, а расчет необходим, если требуется подключать что-то нестандартное с большой мощностью — стиралку, бойлер, тэн, плиту.
