Обзор популярных строительных схем
Даже строительство двух основных типов выгребных ям может иметь нюансы. Рассмотрим особенности наиболее популярных схем из бетонных колец.
Первая схема – накопительный герметичный колодец из двух стандартных колец и одного более узкого кольца для горловины.
Схема с размерами: 1 – бетонная заготовка диаметром 1 м; 2 – деревянная крышка перекрытия; 3 – бетонная заготовка диаметром 0,7 м; 4 – кольцо горловины; 5 – люк; 6 – вентиляционная труба; 7 – перекрытие; 8 – бетонное дно; 9 – выравнивающая цементная стяжка
На следующей схеме хорошо видна разница между накопительной емкостью и резервуаром с фильтрующим дном.
Бетонный фильтрующий колодец имеет два принципиальных отличия: перфорированные стенки цилиндрических заготовок, образующих стенки, и полное отсутствие дна, которое заменяет фильтрующая загрузка из щебня
Третий вариант – модернизированный накопитель, примитивный септик.
Вместо одного резервуара устанавливают два: первый служит для механической очистки канализационных стоков, второй играет роль фильтрующего колодца. Процесс обработки анаэробными бактериями происходит в обоих отсеках
Использование двухсекционного накопителя с переливом более целесообразно, так как увеличивает степень экологичности. Иногда используют модели из трех отделений – чем их больше, тем эффективнее очистка стоков.
Нюансы выполнения работ
Если канализация строится самостоятельно, то чтобы правильно организовать работу, нужно учесть несколько факторов.
Одна из проблем – увеличение почвы под воздействием внешних факторов (пучение грунта). Это необходимо учитывать и перед установкой создать грунтовый пояс (песчаную подушку) толщиной не меньше 30 см. Материалом может служить керамзит или аналогичный.
Также для профилактики последствий пучения по стандартной схеме установки для предотвращения сдвига они соединяются между собой посредством металлических пластин, закрепленных скобами или болтами.
Действительно рабочий законный способ экономии.Это нужно знать каждому!
Лучше заранее подготовиться и взять в аренду кран и грузовик. Все три колодца лучше вырыть заранее и продумать подъезд к месту проведения работ.
При установке следует избегать сколов и трещин на бетоне.
Нужно уделить большое внимание герметизации, чтобы сквозь первые два очистных резервуара не просачивалась сточная вода. Правильно защитить почву от протечки помогут подушки и жидкое стекло. Этапы сборки септика из бетонных колец своими руками
Этапы сборки септика из бетонных колец своими руками.
После подбора схемы определяются с областью, где будет расположена канализация. Необходимо размещать емкости на расстояние от метра до грунтовых вод. Показатель УГВ – проблема, характерная почти для всех средней полосы России. Септик при высоком уровне грунтовых вод устанавливать и использовать гораздо сложнее, поэтому при планировании канализации нужно учитывать состояние грунта местности.
Высоким УГВ считается параметр меньше метра. Наиболее объективным будет максимальный показатель, поэтому замеры лучше проводить весной при таянии снега или осенью в дождливый период. Если на местности есть колодец, который питается от грунтовых вод, то УГВ определяют путем измерения расстояния между уровнем жидкости в нём и поверхностью земли.
Если есть проблема с УГВ, то нужно больше внимания уделить герметизации. В связи с тем, что конструкции, состоящие из сборных элементов (кирпич или бетонные кольца) не обеспечивают должной герметичности, следует прибегнуть к установке промышленного септика.
2. Рытье котлована.
Диаметр ямы под бетонный септик должен быть шире бетонных колец, для того, чтобы после монтажа осталось место для прокладки гидроизоляционного слоя. Форма котлована может быть квадратной (под бетонную плиту) или овальной (под цементную растяжку).
3. Герметизация ямы.
Внутрь засыпается 0,3 м песка, и, пройдя предварительную обработку цементным раствором, укладываются плиты либо растяжка.
4. Установка колец.
Кольца опускаются по одному. Места прохождения труб изолируются для предотвращения трещин после усадки бетона, стыки между кольцами заделываются цементом и обрабатываются силиконовой смазкой для герметизации.
5. Очистные колодцы септика.
Проделываются скважины глубиной 1 м, в них размещаются трубы, внутрь которых насыпается щебень для защиты стенок от органического налёта.
6. Трубы канализации.
Необходимо обеспечить беспрепятственное движение воды между резервуарами. Для этого трубу в колодец, первый по счету, подводят под небольшим углом, а в каждом последующем размещают на 20 см ниже.
Внешние стенки канализации обрабатывают глиной.
В завершении на септик из бетонных колец размещают пластиковый люк.
Советы по установке септика для дачи самому:
- Чтобы канализация не промерзла, кольца следует утеплить.
- На каждой емкости бетонного септика желательно вентиляционное отверстие.
- Прочность конструкции повышается, если соединить кольца скобами из металла.
- Крышка с люком помогает отслеживать состояние септика.
- Аренда спецтехники облегчит возведение септика.
Расценки на установку специалистами
Стоимость монтажа септика под ключ зависит от размера канализации. В среднем цена одного кольца составляет 2000. Стоимость работ – 2500 рублей.
Стоимость элементов, рубли
Стоимость дренажа составляет 7500 рублей, монтажа с необходимыми трубами и утеплителем – 14000, проведение труб в дом – 2500 при столбчатом фундаменте и 6000 – при ленточном.
Также раз в несколько лет (в зависимости от интенсивности использования) потребуются услуги компаний по очистке выгребных ям. Цены начинаются от 1000 рублей за 1 м3.
Под гидроизоляцией бетона подразумевают мероприятия по защите его от влаги.
Камни на основе цемента (кирпичи – отдельная категория) по определению.
Одним из важных элементов загородного дома с планировкой более одного этажа.
Проекты домов из газобетона
Выбираем фундамент для дома из пеноблоков
Что лучше пенобетон или газобетон?
Плюсы и минусы газобетонных блоков
Обзор марок бетона
Применение ЦСП в строительстве
Выбор места
Расположение септиков выбирается так, чтобы не было риска загрязнения источников питьевой воды или плодородных земель. Санитарные нормы лимитируются СНиП 2.04.03.85 для строительства и СанПиН 2.2.1/2.1.1.1200-03 для создания безопасных зон
Важно также исключить риск воздействия на фундамент при протечках, а для этого основание колодца должно размещаться ниже фундамента сооружения
Размещать септик на участке необходимо по СНИПам
Место для септика должно быть удалено от естественных водоемов минимум на 5-6 м. До плодовых деревьев следует обеспечить расстояние не менее 3-4 м (для кустарников можно сократить его до 1-1,5 м). Необходимо удалить колодцы и от газопроводной трубы (не ближе 5 м). Кроме того, перед выбором местоположения конструкции следует продумать, как подъедет машина с бетонными кольцами и как расположатся грузоподъемные механизмы.
Особенности первого этапа
На первом этапе необходимо подготовить место и сформировать надежное основание:
- Подготовительные мероприятия. Прежде всего, по результатам геологических исследований (уровень промерзания и залегания грунтовых вод, структура почвы, пучинистость и т. п.) уточняется оптимальная глубина установки септика. Место под строительство выравнивается. Удаляется вся растительность. Производится разметка установки септиков и прокладки труб. В частности, рекомендуется располагать переливные емкости вплотную друг к другу, а фильтрующий колодец – на некотором удалении.
- Материалы и инструменты. Размеры бетонных колец выбираются, исходя из необходимого объема септика. Емкость накопительной камеры выбирается из такого условия: 200 л воды на одного человека в сутки, причем накопитель должен собирать сток в течение не менее 3-4 суток. Можно исходить из таких рекомендаций: для семьи из 2-3 человек – 2 куб. м, до 6 человек – 3,5-4 куб. м. При покупке колец необходимо проверять их качество, особенно состояние стыковочных граней. Оптимальный вариант – кольца с замком. Помимо колец потребуются трубы. Наиболее широко применяются трубы из полипропилена. Их диаметр должен составлять порядка 105-125 мм.

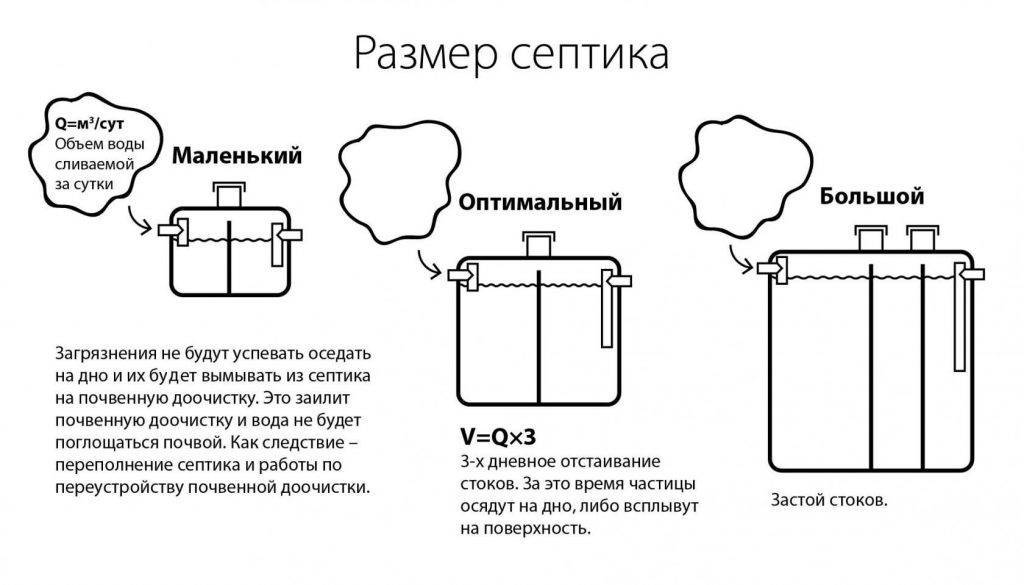

Взаимосвязь объема воды в сутки и размера септика

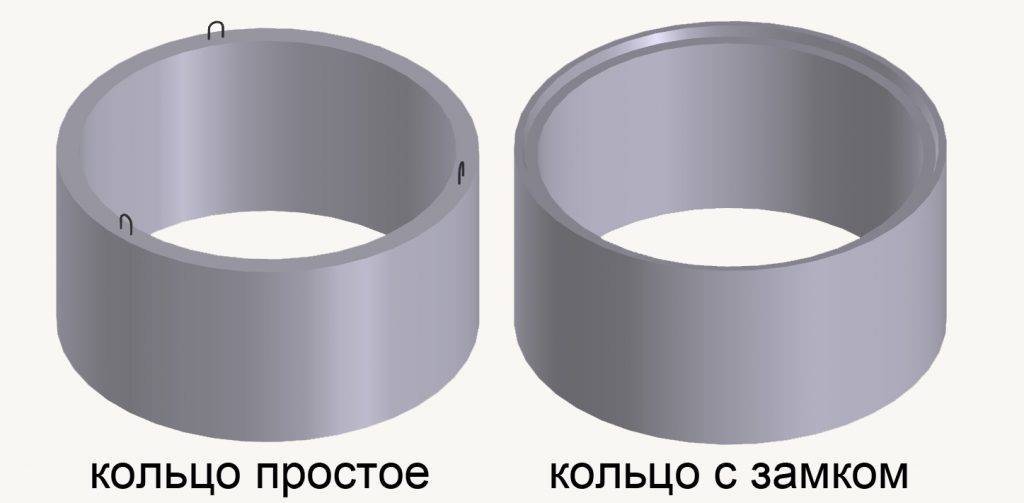

Виды бетонных колец
При возведении септиков потребуется такой инструмент и оборудование:
- грузоподъемные механизмы, средства малой механизации (таль, полиспаст и т. д.) и тренога для их установки;
- инструмент для приготовления раствора и проведения бетонных работ – емкости, миксер, лопата, мастерок, шпатель, терка;
- инструмент для монтажа колонны колец – перфоратор, электродрель, кувалда, долото;
- инструмент для наложения гидроизоляции и защитных материалов – малярная кисть, нож, ножницы, зубчатый шпатель;
- колнтрольный и измерительный инструмент – рулетка, металлическая линейка, отвес, строительный уровень.
Рытье котлована
Лучшим временем проведения этой работы считается поздняя осень или жаркое лето, когда уровень грунтовых вод наиболее заглублен. Котлован может копаться для каждого септика в отдельности или для всех сразу. Размер ямы должен превышать диаметр колец на 60-70 см для возможности наложения защитных материалов после монтажа. Глубина котлована выбирается с учетом толщины подушки и плиты перекрытия. Каждый последующий септик устанавливается на 40-50 см глубже предыдущего колодца. Для трубопровода роется траншея глубиной до 1,5 м и шириной 40-50 см. В траншее предусматривается укладка труб с уклоном (минимум 2 см на 1 м).
Котлован под септик должен вмещать по глубине все бетонные кольца
Укладка подушки. Она изготавливается путем засыпки песка и щебня. Толщина песочного слоя зависит от пучинистости почвы и составляет от 15 до 40 см. Подушка тщательно утрамбовывается.
Заливка дна
Бетонная стяжка обеспечивается цементно-песчаным раствором в пропорции 1:3. Вначале укладывается гидроизоляция из рубероида. Затем монтируется армировка из стальной сетки. Бетонный слой заливается толщиной 20-25 см с тщательным уплотнением и выравниванием поверхности. Размер основания должен превышать кольца на 25-40 см.
На один отсек двухкамерного септика заливают бетон, а на основание второго битняк и геотекстиль
На дно септика для гидроизоляции кладут геотекстиль
Затем выкладывают слой из гальки или битняка
Для того чтобы в дальнейшем смонтировать вертикальную колонну колец, важно сформировать ровную горизонтальную поверхность. Контроль горизонтальности осуществляется строительным уровнем
Размеры камер септика и их количество
Чтобы стоки эффективно очищались, они должны находится в септике не менее 3-х суток. Исходя из этого и определяют размеры камер.
Устройство септика из колец
Как определить объем септика
По нормативу минимальный объем камеры септика — трехкратный суточный расход воды. На одного человека считают 200-250 литров. Итого, если у вас в семье 4 человека, минимальный объем — 3 куба. Столько должны вмещать накопительные емкости, то есть первые две камеры. Третья — фильтрующая колонна — никоим образом к накопительным не относится, потому в расчет не берется.
Это речь шла о нормативах, которые действуют в России. В Европе минимальный объем септика 6 кубов. И многие считают, что такие размеры более «правильные». Стоки в больших объемах дольше находятся в накопительных емкостях, а, значит, очищаются лучше. При использовании родного норматива, в случае приезда гостей легко «перелить» норму. В результате в фильтрационной колонне окажутся неочищенные стоки, которые загрязнят ее и всю окружающую территорию. Устранение последствий — дорогостоящая и сложная процедура.
Даже если вы решите придерживаться российских норм, при наличии ванной, стиральной и посудомоечной машины, необходимо объем увеличить хотя-бы на размер залпового сброса всех этих устройств (ванная — 300 литров, стиральная и посудомоечная машина 50 и 20 литров, все вместе — будем считать 400 л или 0,4 куба).
В соответствии с рассчитанным объемом подбираются размеры колец и их количество. Диаметр бетонного кольца может быть от 80 до 200 см, иногда встречаются кольца диаметром 250 см. Высота — от 50 см до 1 м. В таблице ниже приведены размеры стандартных железобетонных колец, их маркировка, вес и объем. В колонке «размеры» указаны через дробь наружный диаметр, внутренний диаметр, высота. Все величины в миллиметрах.
Размеры стандартных бетонных колец и их объем
При расчетах учтите, что фактический объем колонны должен быть выше расчетного — стоки никогда полностью не заполняют, а поднимаются только до уровня установленных переливных труб. Вот до уровня этих труб и должно помещаться рассчитанное количество стоков.
Количество колонн
Накопительных камер в септике может быть и три (кроме фильтрующей колонны). Иногда такое устройство более практично — если требуется, например, установить шесть и более колец в каждой из колонн. Глубина котлована при таком раскладе получается большой. Удобнее/выгоднее сделать три колонны по четыре кольца.
Однокамерный септик из бетонных колец подходит для небольшого объема стоков
Может быть и обратный вариант — требуется малый объем септика. Такое случается на дачах периодического посещения с небольшим количеством обслуживающих ее дачников. В этом случае колонну можно собрать одну, разделив кольца внутри герметичной перегородкой. и сделав переливное отверстие на требуемом уровне.
Этапы строительства
Монтаж проводится в следующем порядке:
- Выбирается место, строится схема монтажа, выполняется расчет параметров септика.
- Выкапывается яма.
- Устанавливаются кольца, подводятся трубы.
- Проводятся работы по герметизации и гидроизоляции.
- Устанавливаются перекрытия.
- Проводится обратная засыпка.
Видео описание
Порядок работ и устройство септика из бетонных колец на видео:
Как выбрать оптимальное место для септика
Конструкцию монтируют выше уровня грунтовых вод. Наилучшее размещение – на максимальном удалении от дома (не менее 7 метров, но и не более 20, чтобы не увеличивать расходы на строительство трубопровода). Логично располагать септик на границе участка, рядом с дорогой. Это снизит затраты при эксплуатации, так как на стоимость выезда цистерны-ассенизатора влияет доступ к системе и длина шланга. К тому же при правильном расположении ассенизационной машине не надо заезжать во двор, а шланги не будут валяться на грядках или дорожках (иначе при свертывании шланга отходы могут попасть на огород).
Подготовка котлована
Земельные работы с применением экскаватора занимают 2-3 часа. Размер котлована должен быть несколько больше габаритов колодцев. Это необходимо для беспрепятственной установки колец и их гидроизоляции. Дно засыпают щебнем и бетонируют.
Подготовка котлована для септика из бетонных колецИсточник rostovgruz.ru
Монтаж колец и канализационных труб
Кольца для септика устанавливают с помощью подъемной техники, что значительно экономит время (если сравнивать с ручным монтажом). Фиксация швов обеспечивается цементным раствором, дополнительно ставятся металлические стяжки (скобы, пластины).

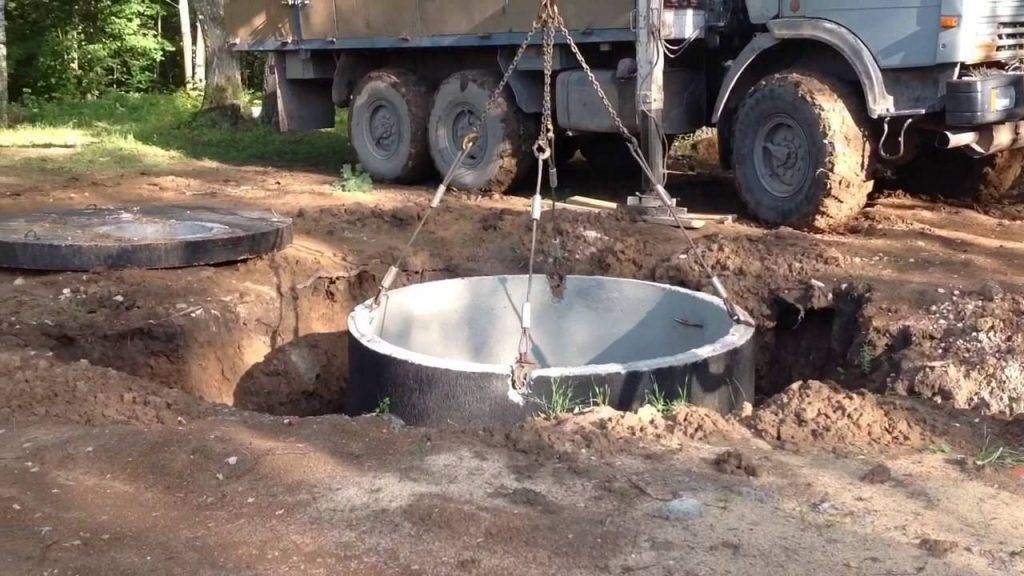

Ответственный момент — процесс установки колецИсточник remoskop.ru
Герметизация и гидроизоляция
Герметизация швов септика из бетонных колец проводится с обеих сторон сооружения. Для этого используют цемент и обмазочные защитные растворы. Внутри колодца можно установить готовые пластиковые цилиндры. Такие дополнительные затраты сделают систему герметичной на 100%.
В процессе гидроизоляции бетонных колец для септика, соединения обрабатываются жидким стеклом, мастикой на основе битума или полимера, бетонной смесью. Чтобы предотвратить замораживание (и разрушение) конструкции зимой, рекомендуется теплоизолировать его слоем пенополистирола.
Герметизация стыков и гидроизоляция септика из бетонных колецИсточник zen.yandex.ru
Монтаж люка и засыпка
Колодцы накрывают бетонными плитами, с отверстиями для люков. В двух первых колодцах обустраивают вентиляцию, необходимую для отвода метана (газ появляется как результат жизнедеятельности анаэробных бактерий). Для засыпки установленных перекрытий используют грунт, вынутый из котлована (обратная засыпка).
Засыпка готовых колодцевИсточник lanshaft.com
Как происходит запуск септика в работу
Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:
- Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
- Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).
Готовый к запуску септик из колецИсточник remont-book.com
Какие правила нужно соблюдать при обслуживании септика
Существуют простые правила, поддерживающие качественную работу системы.
- Очистка. Два раза в год, помимо очистки стоков, септик необходимо осматривать и прочищать трубопроводы. Раз в 5 лет (а лучше в 2-3 года) проводится очистка от донных тяжелых жиров. Объем ила не должен превышать 25% от объема резервуара. При чистке часть ила оставляют для восстановления микрофлоры.
- Качество работы. Стоки на выходе из системы должны очищаться на 70%. Анализ стоков в лаборатории определит показатель кислотности, что позволит узнать качество работы дренажной системы.
- Меры безопасности:
- Работы внутри септика разрешены только после усиленного проветривания и с использованием страховочного пояса (газы, образующиеся внутри могут быть опасные для жизни человека).
- Необходимы меры повышенной безопасности при работе с электроинструментом (влажная среда).
Септик из бетонных колец делает частное жилье более автономным и, несмотря на недостатки, он является одним из самых надёжных и долговечных вариантов очистных сооружений для загородной недвижимости.
Общие правила монтажа
Чтобы создать прочную и долговечную очистную конструкцию, стоит руководствоваться рядом основных правил:
- Расстояние между колодцами септической системы должно составлять не менее полметра. Заполненный битумом зазор будет выполнять роль буфера при проявлении подвижек грунта.
- Наличие щебеночной или гравийно-песчаной подушки. Такая прослойка обеспечит неподвижность конструкции даже, если грунт под резервуарами «загуляет». К тому же он необходим для отвода воды в случае протечек колодцев.
- Не пренебрегать гидроизоляцией. Для герметизации швов между соседними кольцами рекомендуется задействовать несколько видов изолирующих материалов, обрабатывая как внутреннюю поверхность, так и наружные стенки резервуаров.
Чем лучше будут проведены подготовительные работы и тщательнее соблюдены все условия монтажа, тем реже придется вызывать мастеров по ремонту и очистке приемной емкости.
Септик из бетонных колец: этапы строительства
Канализация с септиком из бетонных колец отличается надежностью, долговечностью и высоким уровнем очистки бытовых нечистот. Цена такого сооружения будет сравнительно невысокой, а при отличной гидроизоляции и правильной схеме, откачка емкостей потребуется не часто. К сложностям строительства можно отнести необходимость привлечения тяжелой техники и особенности монтажа труб между бетонными секциями.
Подготовительный этап
Монтаж септика выполняют с соблюдением всех санитарных, строительных правил и норм. Продумывают конструкцию очистного сооружения, месторасположение на частном участке и согласовывают план в соответствующих инстанциях. Решают, какой септик лучше установить, что бы канализация в частном доме была выполнена максимально комфортной. Правильно рассчитывают объем септика и приступают к строительству.
Земляные работы
Котлован под очистное сооружение в частном доме должен быть настолько большой, чтобы ничего не мешало установке колец. Дно выгребных ям, на месте установки отстойников, бетонируют. Это позволяет исключить попадание еще не очищенных вод в почву.
Котлован для септика
Основание для второй или последующих камер выполняют с таким расчетом, чтобы вода могла уходить в почву. Для этого делают фильтрационную подушку глубиной до 1 метра из гравия и песка.
Совет! Если при монтаже септика котлован под фильтрационным колодцем достигнет песчаного слоя грунта, вода из него будет уходить максимально быстро и легко.
Форма котлована не обязательно должна быть округлой, подойдет и стандартная, квадратная, главное чтобы кольца заходили в него свободно. Кроме этого, в квадратную яму на дно можно уложить уже готовую бетонную плиту, тогда как в круглой можно выполнить только цементную стяжку. На этом этапе работ также стоит помнить, что если расположить каждый последующий колодец на 20-30 см ниже предыдущего, септик и собственно сама канализациябудут более функциональны.
Доставка и монтаж железобетонных колец
Кольца доставляет и устанавливает грузовой транспорт, поэтому заранее стоит обеспечить подъезд к месту строительства, учесть дополнительные экономические затраты и радиус разворота стрелы крана, ей не должны мешать газовые, телефонные или электрические коммуникации. Между собой кольца, обычно, соединяют металлическими скобами, стыки промазывают раствором из цемента и песка.
Монтаж железобетонных колец
Когда установлены все колодцы в них проделывают отверстия и устанавливают переливные трубы, внешняя канализация соединяется с очистным сооружением через трубу стока, входящую в первую емкость. Места входа труб обязательно герметизируют. Пространство между установленными кольцами и стенками котлована засыпают грунтом и тщательно, послойно утрамбовывают. Если септик установлен выше уровня промерзания грунта его утепляют, иначе в холодное время года канализация будет нефункциональна.
Гидроизоляция
Хорошая гидроизоляция септика имеет основополагающее значение в его правильной работе.Какой герметик лучше выбрать для этих целей каждый строитель определяет сам. Обычно для обработки швов, используют резинобитумную мастику, полимерные смеси реже. Для более продолжительной эксплуатации выгребных сооружений, выполняют и внутреннюю гидроизоляцию швов емкости.
Гидроизоляция колец колодца
Если герметизация будет выполнена плохо, то попадание неочищенных стоков в грунт будет меньшим из зол. Емкости септика, особенно во время весенней оттепели, будут наполняться водой, а все его содержимое будет вытекать через сантехнику в доме, потребуется неоднократная откачка.
Вентиляция
На первый резервуар обязательно устанавливают вытяжную трубу высотой до 4 метров над уровнем перекрытия септика. Она необходима для того, чтобы, образовавшиеся в результате брожения стоков газы смогли выйти, и на участке не было неприятных запахов. При возможности вентиляционные трубы устанавливают на каждом колодце.
Вентиляция септика
Перекрытие септика
Задача перекрытия заключается не только в закрытии ямы, оно должно обеспечить герметичность емкостей. Как правило, камеры накрывают готовыми железобетонными плитами, на которых предусмотрено отверстие для люка из чугуна или толстого пластика. Затем конструкцию засыпают небольшим слоем грунта. Люки на каждом из колодцев помогут следить за состоянием и наполнением септика, а также дадут возможность периодически добавлять смеси активных бактерий для выгребных ям.
