Какие электроприборы должны находиться в щитке
В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами. Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.
К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.
В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.
С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.
Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения. Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.
Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался
При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее
В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.
Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

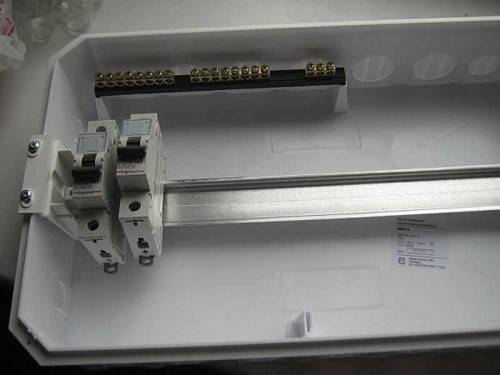

Вариант DIN-реек в корпусе щитка
УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.
Соединительная гребенка для автоматов в электрощите
Пошаговая инструкция монтажа проводки в гараже
Подготовительный этап
Все строительные работы по вырезанию штроб, разметке, пробиванию отверстий в стенах для кабеля, мест для установки розеток и выключателей. Глубина штробы выбирается индивидуально и будет зависеть: от толщины прокладываемого кабеля или провода в изоляции. Электропроводка должна проходить строго вертикально или горизонтально по стенам, а любой поворот осуществляется под прямым углом. Это правило касается как наружного, так и внутреннего типа монтажа кабельной продукции.
При имеющемся в помещении любом виде отопления нельзя, чтобы провод находился ближе 10 см от нагревающихся труб. Рекомендуется силами специалистов увеличить это расстояние до 25 см. Отверстие под розетки выполняются на расстоянии 0,6 м от пола, а выключатели – на высоте 1,5 м при расстоянии от косяка дверей не меньше, чем на 10-15 см. В отличие от квартир и жилых помещений, в гаражах выключатели освещения устанавливаются чаще всего в районе входных ворот или дверей.
Установка электрощита
Корпус электрощита должен быть выполнен из диэлектрического материала, размеры которого зависят от габаритов всех устанавливаемых в нём автоматов, электросчетчика, УЗО, понижающего трансформатора для освещения ямы. В некоторых случаях электрощитовая делится на две части: щит с вводным автоматом, электросчетчиком и узел с автоматами подачи питания на отдельные группы потребителей (освещение, розетки и т. д.) с возможностью установки понижающего трансформатора 220/ 36 или 12 Вольт. После установки элемента учёта электроэнергии он пломбируется.
Прокладка наружной части электропроводки
Если гараж построен отдельно, то внешнюю часть проводки выполняют воздушным путём, рассчитав сечение кабеля, его длину от ближайшего распределительного пункта энергоснабжения. В случае реализации энергоснабжения гаража в кооперативе эту часть работ берет на себя администрация, прокладывая вводной кабель по стенам гаражей, в дальнейшем отвечая за их сохранность и техническое состояние. Основные требования к воздушной кабельной линии: высота над проезжей частью – не менее 6 м, над пешеходной зоной – 3,74, а ввод в помещение на высоте – не ниже 2,75 м.
Внутренняя проводка в гараже
Тип организации внутренней приводки зависит от типа электроснабжения: однофазное или трехфазное. Конечно, трехфазное напряжение более функциональное, так как даёт возможность подключения не только бытовых приборов, но профессиональной техники, рассчитанной на такое напряжение. Переход электрооборудования на однофазное снижает мощность данной техники.
Вся внутренняя проводка выполняется скрытым (с помощью штроб) или наружным способом (в металлической гофре). Выбор сечения токопроводящей жилы выполняется из расчёта используемой нагрузки по нижеприлагаемой таблице.
| Напряжение 220 В | Напряжение 380 В | |||
| Сила тока, А | Мощность, кВт | Сила тока, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4,0 | 38 | 8,3 | 30 | 19,8 |
| 6,0 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
Освещение смотровой ямы
Питание этих цепей выполняется от трансформатора, понижающего напряжение до безопасной для человека величины меньше 42 вольт. В качестве источников света рекомендуется применять светильники на основе светодиодов из-за их эффективности и экономичности, а также длительного ресурса использования.
Разводка розеточной сети
Основными требованиями являются надежная изоляция мест соединения и правильный расчет сечения кабеля в соответствии с величиной тока нагрузки. При использовании напряжения 220 вольт она выполняется двухжильным кабелем при использовании УЗО и трехжильным при организации электроснабжения розеток с контуром заземления.
Правильная организация заземления
Заземление имеет основную функцию – это защита человека от поражения электрическим током в случае пробоя изоляции оборудования и появления опасности на токопроводящем контуре. Реализация отдельного заземляющего контура в кооперативных гаражах проблематична, в отличие от помещений для автомобиля, расположенных возле частного дома. Заземляющий контур выполняется путем забивания металлических стержней в землю в форме треугольника, последующим их соединением друг с другом.
В качестве заземляющей шины используется металлическая полоса 40*1,5 мм, которая прокладывается непосредственно в гараж, где подключается к заземляющему проводнику.
Требования к распределительным щиткам
К электрическому оборудованию выдвигаются особые требования, поскольку оно отвечает за безопасность эксплуатации бытовых приборов. В обязательном порядке должно быть следующее:
- Наличие технического паспорта с описанием потребителей и номинального тока.
- Разработанная схема подключения.
- Маркировка проводов с обозначением приборов линии.
- Заземление щитка и всех подключаемых устройств.
- Если щит металлический, конструкция и дверцы должны быть заземлены, а покрытие корпуса — диэлектрическое.
- Наличие свободных клемм на шинах нулевого и заземляющего провода.
- Щиток изготовлен из негорючего материала.
Распространённые ошибки при подключении автомата к сети
К сожалению, даже опытные электрики с многолетним стажем за плечами совершают с первого взгляда незначительные ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать таких ошибок при подключении вводного автомата, необходимо с ними ознакомиться заранее. Предупредить проблему до её возникновения.
Зажим провода вместе с изоляцией
Очень популярная ошибка, которая допускается в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может не показать каких-либо результатов: все автоматы в электрощитке целы, провода не повреждены, а света в квартире по-прежнему нет.
А проблема в неправильном подключении питающего кабеля, а точнее — слишком малом отрезке снятой изоляции. Мастер снимается небольшой кусок изоляции с провода, заводит его в неподвижный контакте и закручивает болт. Стандартное подключение автоматов в щитке и всё выполнено по правилам. Но только контакт мог попасть не на саму токопроводящую жилу, а именно на изоляцию. Результат: плохой контакт, который приведёт либо к сгоревшему автомату, либо к отсутствию света в квартире. Может потребоваться много времени, чтобы определить проблему и заново присоединить кабель к пакетнику.
Поэтому во избежание таких последствий, подключение однополюсного или двухполюсного автомата должно быть выполнено качественно зачищенным проводом. И ничего страшного, если из места ввода будет немного выглядывать очищенная жила.
Подключение к автомату нескольких проводов разного сечений
Прежде чем проводить монтаж автоматических выключателей, необходимо узнать, как это делается правильно. И часто в квартирных щитках можно увидеть несколько проводов, которые устанавливаются в одно штатное место для подключения. И хорошо если это 2 провода, но многие мастера стараются подключить в автомат 3 и более проводов разного сечения. После чего срок автоматического выключателя сокращается в несколько раз.
Если провода к автомату имеют разное сечение, то при затягивании контакта, хорошо закреплённым окажется тот, сечение которого больше. А кабель с меньшим диаметром будет свободно «гулять» в посадочном месте пакетника. Получится плохой контакт, в скором времени приводящий к полному сгоранию места подключения автомата.
Поэтому соединение автоматов между собой лучше всего выполнять цельным куском провода, зачищенным только в местах непосредственного контакта с автоматическим выключателем. Такой отрезок провода ещё называется гребенчатой шиной, изготовить которую можно самостоятельно.
Подключение нескольких автоматов к счётчику или между собой также может выполнятся с применением специальных обжимных наконечников НШВИ-2. Это расходные изделия, в которые допускается протягивать сразу 2 провода. Минус такого варианта монтажа только в необходимости приобретения специальных обжимных клещей.
Неправильное формирование концов жил
Как подключить автоматы в щитке уже известно и рассмотрены основные ошибки, но даже такая незначительная ошибка как неправильное формирование конца проводника может привести к необходимости замены выключателя.
Последовательность подсоединения кабелей к автоматам стандартна: зачистить жилу на необходимую длину, вести провод в посадочное место и затянуть фиксатор, который чаще всего выполнен под крестообразную отвёртку. Конец проводника при этом стараются делать прямым. Но, чтобы улучшить контакт в месте соединения провода и медной пластины автомата, на конце кабеля необходимо сделать U-образный загиб.
Это самый надёжный совет на вопрос как правильно подключить автоматы к входной электросети или проводке квартиры. U-образный загиб позволяет увеличить площадь соприкосновения провода и медной пластинки пакетника, соответственно, улучшить качество контакта. Остальную работу сделает ребристая поверхность посадочных мест подключения автоматов.
Минимальные требования при проектировании распределительного щита
Помимо важности предварительных расчётов, о которых мы говорили выше, при создании схемы щитка необходимо учитывать некоторые нюансы. В целом, они не требуют неукоснительного выполнения, однако при введении в конструкцию во многом повышают её надёжность и удобство эксплуатации. С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов
В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения
С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов. В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.
Это правило разделения в полной мере касается и автоматических выключателей. Оптимальное подключение автоматов в распределительном щите выполняется по следующей схеме – каждая комната отдельно. При этом желательно чтобы на линию света и розеток был установлен отдельный автоматический выключатель.
Щиток с цифровыми датчиками
Основное подключение автоматов в щитке выполняется через один центральный выключатель. Не стоит забывать и о приборах с повышенным потреблением энергии – варочных панелях, стиральных машинах и аналогичных. Все они подключаются в сеть через отдельный автомат.
Установка электрооборудования в распределительный щит
Не существует каких-либо стандартов, регламентирующих место установки модульных устройств в электрических щитках. Правило монтажа одно: схема размещения оборудования должна быть понятна как другим мастерам, так и пользователям. Входной автомат, блок общей защиты и измерительных приборов желательно разместить в верхнем ряду. Ниже расположить часто используемые модули.
Такое расположение элементов щита позволяет подключать вводный блок к верхним зажимам, а распределение напряжения по линиям производится с нижних зажимов.
Все внутреннее оборудование электрощита устанавливается на специальные DIN-рейки, которые чаще всего уже установлены в корпусе. Большинство производителей щитового оборудования комплектуют свою продукцию различными полезными дополнениями. Кроме DIN-реек, в этот перечень входят различные фиксаторы проводов и кабелей, уплотнители вводов, фальшпанели, а также специальные выкатывающиеся рамки для облегчения монтажа оборудования. Можно сказать что любой корпус распределительного щита изначально оснащен всем необходимым для установки модулей и других устройств.
Но ближе к теме! Мы уже определились где устанавливать основные группы модульных устройств. Верхнюю часть занимает входная группа, далее следуют часто используемые модули. К ним относятся УЗО группового вида. Как правило, на каждую розеточную линию устанавливается по одному УЗО и дополнительно для ванной и кухни. Такая защита по току вместе с автоматами позволяет отказаться от установки дифференциальных автоматов.
Если говорить об автоматических выключателей, то первыми устанавливаются модули для защиты осветительных линий, далее розеточных и специально выделенных: для бойлера, стиральной машины и так далее.
Устанавливать автоматические выключатели, УЗО и другое оборудование на DIN-рейки очень просто. Модульное устройство вставляется на рейку до характерного щелчка, других операций выполнять не потребуется, так как оно надежно зафиксируется.
Для демонтажа или смещения оборудования достаточно отжать отверткой ушко модуля — устройство легко снимется с крепежной планки. Если в распределительном щитке необходимо установить прибор учета электроэнергии, он также устанавливается на DIN-рейку. Ну вот и все о монтаже оборудования в электрощите! Пора переходить к соединению элементов согласно принципиальной схеме.
Рекомендации профессионалов
- На внутренней стороне крышки электрического щита размещается схема соединений, чтобы ею могли воспользоваться другие пользователи, для ручного отключения электроэнергии или включения автоматов.
- Все провода внутри щита должны быть подобраны по цвету и содержать маркировку.
- Группы проводов соединяются в жгуты, что позволяет быстро находить нужные контакты при ремонте и обслуживании.
- В начале работы электрощита необходимо проверять отсутствие перегрева у проводов и аппаратуры, а при его обнаружении следует найти и устранить причину, иначе короткое замыкание неизбежно.
- Размещение проводов и приборов внутри шкафа должно быть свободным для удобства обслуживания и возможности добавления новых элементов.
Примеры, как выбрать УЗО по номинальному току:
При этом запомните, что если “сверху” УЗО уже защищено автоматом, номинал которого меньше номинала УЗО, то после этого УЗО можно подключать автоматы суммой номиналов хоть на 1000 А.
Большинство проектировщиков просто математически распределяют нагрузку (мощность) по фазам, например 7+7+7 кВт. В быту сложно достигнуть четкого распределения нагрузки по фазам. Нужно думать головой и представлять, как и когда работают электроприборы.
Простой пример, вы сегодня гладите вещи на кухне, в итоге по фазе от которой подключены розетки пошла нагрузка + 2 кВт, а завтра вы гладите в Гостиной, которая от другой фазы – в итоге с одной фазы 2 кВт ушло, а на другой появилось.
Конечно, это не означает, что теперь нужно стиралку, посудомойку, бойлер для нагрева воды повесить на одну фазу. Крупных потребителей, как раз-таки нужно по возможности равномерно распределить по фазам, а вот считать мощность лампочек, телефизоров, компьютеров – точно нет необходимости.
Есть еще много дополнительных приборов, которые я ставлю при сборке элеткрощитов на заказ. Это и ограничители мощности ОМ-110/ОМ-310, контакторы для дистанционного управления нагрузкой, реле времени (таймеры), фотореле, реле задержки на включение для холодильников, индикаторы (сигнальные лампы), розетки на дин-рейку и тд. и т.п.
В статье “Схема щита” я разобрал основные моменты по составлению схем. Из каких элементов состоит схема щита. Старался всё объяснить максимально-просто.
Спасибо за внимание. Жду комментариев, критики, предложений
Современные модульные устройства защиты
Автоматический выключатель — устройство, размыкающее электрическую цепь в случае перегрузки или короткого замыкания
Потребность в электроэнергии неуклонно растет. При этом большая часть распределительного оборудования эксплуатируется не один десяток лет. Поэтому качество получаемого тока часто оставляет желать лучшего. Есть и другие причины перепадов энергии – природные, технические.
Чтобы обезопасить электротехнические приборы и щиток, устанавливают модульные устройства защиты – автоматы. Современные устройства быстро реагируют на появление сверхтоков и размыкают электрическую сеть
В щитках работает то же правило подключения автоматов, что и в других приборах – питание заводится только с верхней части устройства.
Оголенные жилы кабелей закрепляются на клеммах модулей специальными защелками, например, винтами. Необходимо не допустить попадания кусков изоляции, влаги и пыли на контакты – если сразу не проявится, потом может пропасть электричество в части помещения или целиком (зависит от группы подключенных клемм), возможно возгорание.
Если жила кабеля цельная, для лучшего соединения рекомендуется загибать ее в форме U, потом закручивать. Так обеспечивается большая площадь контакта и лучшая проводимость. Для многожильных следует использовать специальные крепления НШВИ-2 и НШВ.
Сборка модульных элементов щита
Трехфазное устройство защитного отключения (УЗО)
Если соединение выполняется впервые, важно соблюдать поэтапную инструкцию, чтобы правильно собрать электрощиток и модули автоматов. Важно убрать лишние элементы, обеспечить достаточное освещение
Для начала приготовить требуемые блоки:
- автоматы отключения;
- реле для контроля напряжения (защита бытовых приборов от скачков электроэнергии);
- УЗО;
- автоматы дифференциального типа;
- кросс-модули.
Если есть некоторые навыки работы с электричеством и проводкой, собрать однофазный счетчик не составит труда. Сборка трехфазного щитка проводится по той же схеме, разница только в числе жил и замыкаемых контактов. Элементы закрепляют на рейку зажимами в указанном порядке. После проверяют правильность соединения, только потом приступают к клеммным контактам. Ослабляют винты, гребенками распределяют провода.
Фаза на УЗО, модульные автоматы и другие компоненты раздается с вводного выключателя. Ноль берется от зажима автомата на вводе УЗО. Свободный конец нулевого кабеля подсоединяется к нулю основной шины (коммутация осуществляется единым синим проводом). Если остались неиспользуемые контакты, их следует закрепить шуруповертом.
После этого проводится окончательная проверка по заранее подготовленной схеме электрощита. Затем подается напряжение в тестовом режиме. Проводится замер количества электроэнергии на клеммах мультиметром или другим прибором.
Последовательность правильного монтажа электрического щита
Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.
Правильная сборка трёхфазного электрощита имеет следующую последовательность:
Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя
Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель)
Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.
После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.
Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.
Установка и подключение элементов
Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.
Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).
Подключение входного автомата и УЗО
Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.
В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.
При использовании двухполюсного входного автомата
Об установке УЗО на DIN-рейку смотрите видео.
https://youtube.com/watch?v=BqzJmxvtRfo
В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов
Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле. О том, как правильно подключить УЗО, смотрите видео-урок
О том, как правильно подключить УЗО, смотрите видео-урок.
При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией. Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.
Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.
После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.
Автоматы в одной группе соединяют перемычками: фаза приходит общая
Есть два способа сделать перемычки:
- Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
- Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.
Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.
К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

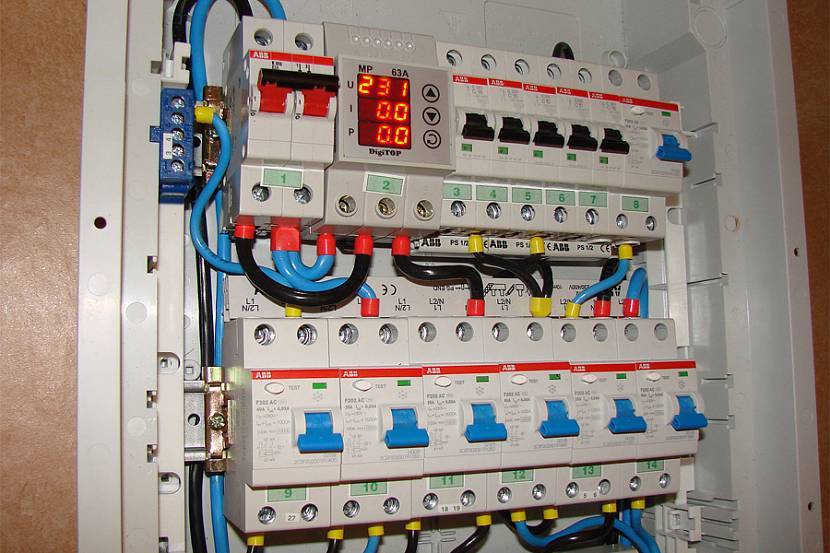

Электрический щиток в квартире
Любая электрическая проводка в жилом помещении состоит из электрического ввода, электрощитка и групповой электрической сети, которая распределяет электропитание от щитка по всему помещению. Но многие из вас могут сказать, что у них в квартире нет никакого щитка. Но это не совсем так. Даже если у вас в квартире нет щитка, как такового, он просто расположен на этаже и является частью общего этажного распределительного щита (ЩЭ).
Если вы откроете этажный щиток, то увидите ряд автоматов защиты, отдельно сгруппированных и предназначенных для вашей квартиры. Эта группа автоматов защиты для вашей квартиры отличается от отдельного квартирного щитка в проводке квартиры только отсутствием отдельного корпуса и местом расположения. В остальном подвод питания, соединение автоматов и распределение электропитания по группам то же самое.
Электромонтаж квартирного щитка производится на основе электрической схемы. Если вы приобретаете щиток в сборе, то электрическая схема щитка должна прилагаться. Если вы предполагаете монтировать щиток самостоятельно, то нужно позаботиться чтобы схема щитка делалась вместе с электропроектом. А если вы имеете техническое образование можно сделать схему электрощита самостоятельно.
Как произвести расчет электрической сети жилого помещения читайте в отдельной статье : Расчет сечения кабеля, автоматов защиты. Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Схемы можно скачать непосредственно с сайта без сторонних переадресаций бесплатно.
