Средняя стоимость электромонтажных работ под ключ
Средняя стоимость электромонтажных работ под ключ, включающая в себя как черновой (штробление, монтаж кабеля, устройство ниш и подрозетников, монтаж и сборку электрощита), так и чистовой электромонтаж(установку светильников, розеток, выключателей): от 1000 рублей за кв. метр жилой площади за работу, и от 400 рублей за кв. метр жилой площади за материалы. Срок исполнения от 10 рабочих дней.
Указанная стоимость, включает в себя минимально 18-24 направлений от электрощита, сам электрощит встраивается в стену, 3 вида защиты — кабеля, от перегрузок и токов короткого замыкания, человека от поражения электрическим током, электроприборов от критически повышенного и пониженного напряжения. Кабель прокладывается по потолку, либо полу в гофротрубе, спуски(подъемы) заштрабливаются в стене до конечного устройства. Соединения кабеля преимущественно выполняются в углубленных подрозетниках. После чистовой отделки Мы выполним установку светильников, розеток и выключателей. Кабель, автоматика и комплектующие применяются исключительно изготовленные по ГОСТ от известных заводов производителей. Так же Вы получаете бесплатное гарантийное обслуживание по Договору в течение 5 лет. Цены на материалы приобретенные у наших поставщиков Вас так же приятно удивят. Средняя экономия составит 10-15% от стоимости материалов, если бы Вы приобретали все самостоятельно, при этом комплектацию, закупку и доставку мы берем на себя абсолютно бесплатно.
Схема расположения приборов
На следующем этапе при составлении проекта чертят подробный план дома с расстановкой мебели. На такой схеме затем отмечают расположение:
- розеток;
- выключателей;
- щитка.
Правильной разводка электропроводки в частном доме может считаться только в том случае, если жильцы после ее реализации получат возможность пользоваться всеми электроприборами с максимальным комфортом. Розетки в современных частных домах обычно располагают на расстоянии в 30 см от пола блоками. При этом монтируют их, конечно же, поближе к самим электроприборам — телевизору, компьютеру.
На кухне блок розеток чаще всего монтируют над столешницей. Исключение в данном случае составляют гнезда для холодильника или электроплиты. Такие розетки обычно располагают за этими приборами в 30 см от пола. Выключатели в частных домах обычно монтируют рядом с межкомнатными дверями на уровне их ручки. В любом случае, по правилам, в современных частных домах на 6 м2 площади помещения должна быть предусмотрена хотя бы одна розетка.
После того как места расположения гнезд подключения будут выбраны, на плане чертят собственно саму схему монтажа электропроводки в частном доме, выделяя для каждой группы приборов отдельную линию, согласно проекту. Каждую такую ветку на чертеже при этом отмечают карандашом определенного цвета.
Подытожим
Итак, сделать электропроводку в доме своими руками — это непросто. Но задача выполнима, если хорошенько изучить вопрос, ознакомиться с существующими правилами и нормами, почитать рекомендации специалистов. Тем более, что далеко не каждый мастер, которому домовладельцы доверяют свою проводку, может справиться с заданием «на отлично». Приходится контролировать, поправлять или потом страдать от чужих ошибок. А для себя и своей семьи можно постараться все сделать максимально аккуратно и точно, с учетом всех существующих требований, и в первую очередь — требований безопасности.
План и схема электропроводки в доме. Зачем они нужны?
Планы электропроводки могут выглядеть по разному. Чаще всего их представляют в виде схемы электрики, нанесенной на планировку:
Чаще всего с проблемой отсутствия плана и схемы электропроводки сталкиваются покупатели жилья в многоэтажных новостройках: квартир, таунхаусов. Что же касается владельцев частных домов, то у них, как правило, есть в наличии такая документация.
Что же делать жильцам многоквартирных домов? Можно обратиться в ЖЭУ, но самый лучший вариант – это когда схема составляется прямо вами или с помощью специалистов.
Чтобы составить схему проводки правильно, нужно иметь определенный багаж знаний, а также хотя бы основы сведений об электротехнике. Если таких знаний или навыков у вас нет, то лучше пригласить специалиста. Электрики смогут в короткие сроки составить подробный план, в котором будут учитываться все особенности вашего дома, квартиры или таунхауса. К тому же профессионалы, при необходимости, смогут заменить старую проводку или имеющуюся неисправность.
Если же вы имеете представление о том, с чем вы столкнетесь при составлении схемы, либо при разработке проекта, а также при выполнении работ в электрической системе, то следует учесть, что существует несколько вариантов соединения электрических цепей.
Вот эти способы:
- Последовательный;
- Параллельный;
- Смешанный.
При последовательном способе прокладка электропроводки в доме или квартире проходит очень просто: каждый элемент цепи будет следовать за предыдущим. Для данного способа характерно отсутствие каких бы то ни было узловых соединений.
В качестве примера такого соединения можно привести елочную гирлянду, где все элементы сосредоточены на одном проводе. Правда, у данного способа разводки есть серьезный минус – при повреждении одного элемента, цепь отключается полностью.
Параллельный способ подразумевает, что при включении все детали цепи не соединяются между собой, поскольку они соединены в два узла. Главное достоинство этого метода – это продолжение функционирования электропроводки, даже если из строя выйдет один из элементов.
При смешанном способе на одном участке цепи применяются оба типа соединений.
К выбору способа разводки очень важно подойти с большой ответственностью, поскольку от этого будет зависеть то, насколько стабильно будет функционировать подача электроэнергии в помещениях дома. Количество розеток в комнатах определяется в зависимости от пожеланий жильцов. Но нужно помнить, что одной точки доступа к сети будет мало
Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников
Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников
Количество розеток в комнатах определяется в зависимости от пожеланий жильцов. Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников.
Разводка электрики в доме, прежде всего, должна быть надежной. Так как вопрос комфорта можно скорректировать, а безопасность – нет. Разве что придется производить замену кабеля и фурнитуры, что приведет к дополнительным денежным и временным затратам.
Поэтому в этом вопросе не стоит экономить — лучше использовать только качественное оборудование и нанять профессиональных электриков.

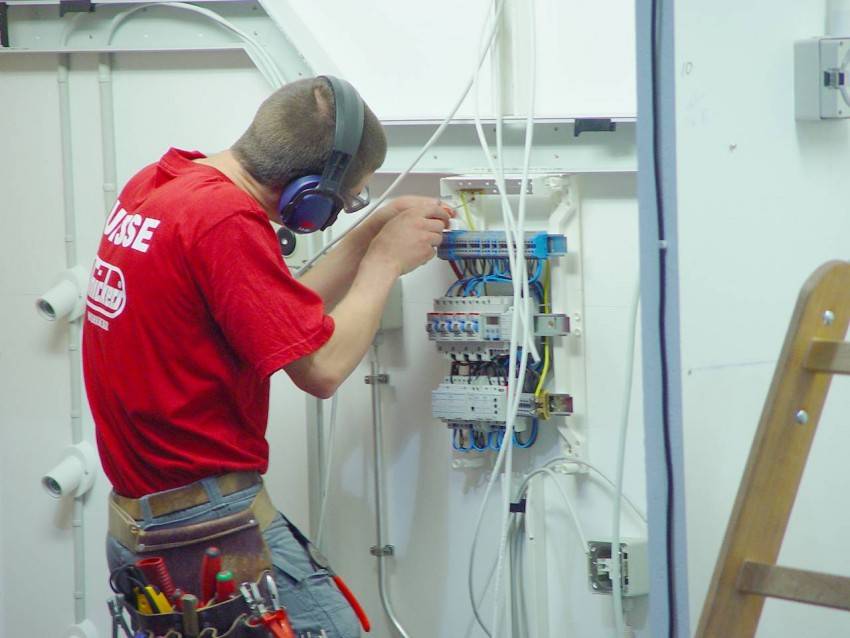

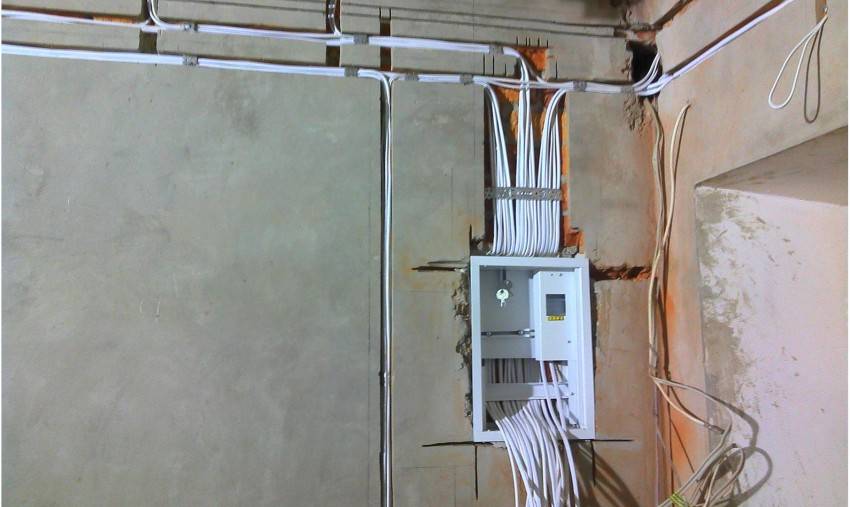

Правила монтажа электрощита
Обычно электрощит устанавливают на входе в дом. Он бывает двух видов – внутренний и наружный. Размеры щита выбирают исходя из количества групп автоматов, электросчетчика, УЗО. Также необходимо оставить несколько групп в качестве резервных.
Электрощит следует надежно защитить от повреждений. Кроме того, он должен быть недоступен для детей.
Электрощит следует выбирать на основании следующих требований:
- каждый электрощит обязан быть оснащен техническим паспортом. В нем следует указать тип изделия, номинальный ток, способы установки;
- электрощит должен быть покрашен негорючей краской. На его корпусе нанесены соответствующие знаки опасности и напряжение сети;
- корпус электрощита предусмотрен быть заземлен, дверцы имеют специальные ушки для установки пломб.
Перед установкой электрощита следует убедиться, что все потребители дома смогут быть запитаны с этого места. Зная, как сделать разводку электропроводки в доме кратчайшим путем, можно значительно сэкономить на длине проводов. Правила разводки проводов должны соответствовать требованиям пуэ. Например, разводка электропроводки на кухне производится особым способом, так как относиться к помещениям повышенной влажности.
Популярные виды электрощитов
Разводка групп в электрощите
Прежде чем узнать, как развести электропроводку в щите, следует определиться по каким параметрам будет осуществляться разделение групп. Группировка потребителем может быть по этажам, комнатам, идентичным устройствам. Выбор группировки зависит от площади дома и количества потребителей.
Обычно после вводного автомата следуют группы, которые отвечают за конкретные помещения. За ними ниже расположены следующие группы конкретных потребителей. Распределение групп должно выглядеть логично в электрощите, чтобы можно было быстро разобраться со всей структурой.
Узнайте процесс монтажа электрощита от профессионального электромонтера

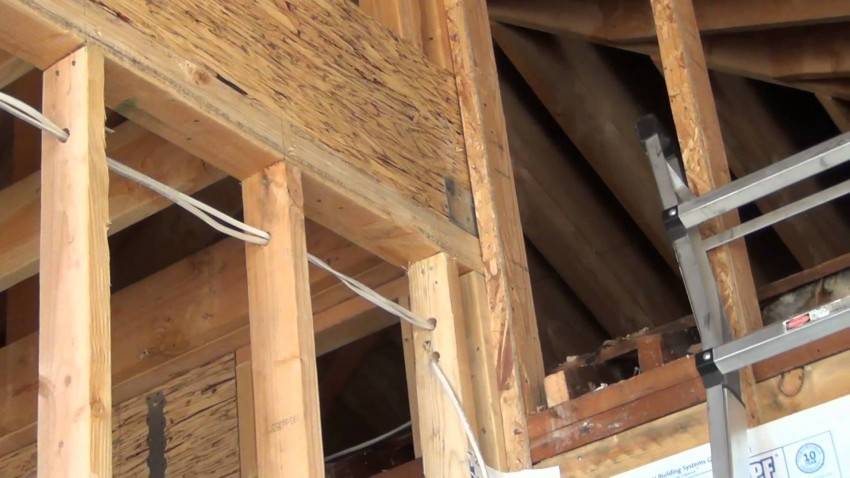

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности
Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.
Нюансы монтажа скрытой проводки в деревянном доме
Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:
- коронка по дереву;
- дрель;
- крепежные скобы (клипсы) по размеру гофры;
- саморезы.
Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

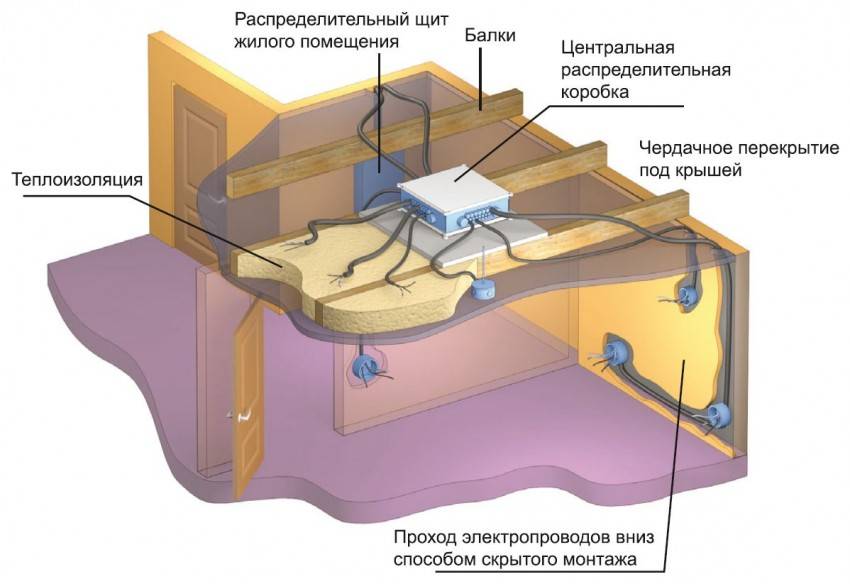

При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия
Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.
Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.
В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

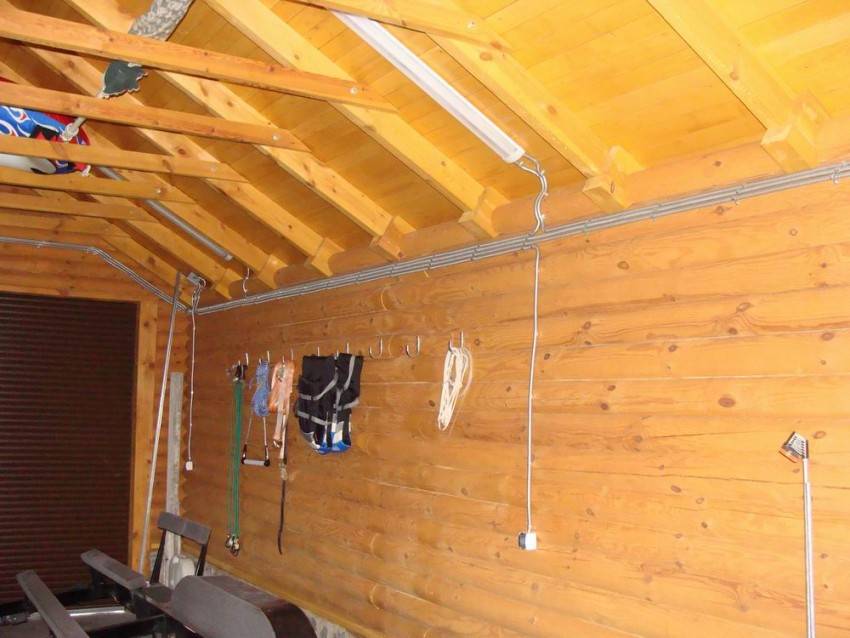

При наружной проводки в деревянном доме можно использовать трубы ПВХ
Монтаж открытой проводки в деревянном доме – плюсы и минусы
Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.
Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

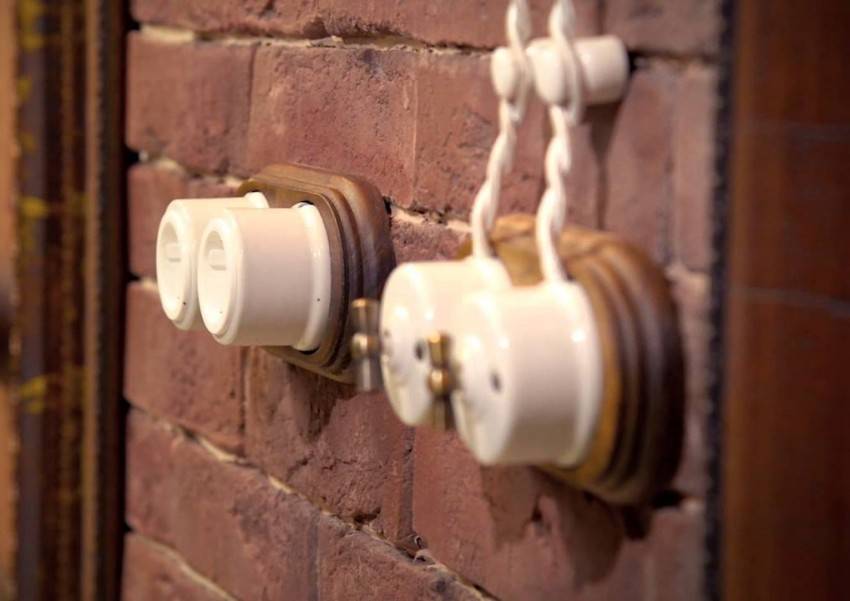

А это пример ретро проводки в деревянном доме
Монтаж ретро-проводки в деревянных домах – особенности работы
В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.
В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.
При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.
Разводка электропроводки с распределением цепей
Современные требования по устройству электропроводки рекомендуют заменить покомнатную разводку на разводку с распределением цепей. Желательно разделить цепи электропроводки по мощности потребления. Такое разделение необходимо для подбора сечения кабеля и автоматического выключателя. Для розеток чаще всего используют провод диаметром 2, 5 мм, для осветительных приборов достаточно будет провода диаметром 1,5 мм. Мощность потребления группы розеток рассчитывается на нагрузку, не превышающую 4,6 кВт, а мощность потребления группы освещения не должна превышать 3,3 кВт.
Для каждой группы на внутреннем электрощите устанавливается отдельное устройство защитного отключения. О них мы уже говорили в предыдущих статьях. Электроснабжение некоторых приборов, таких как электрический бойлер, теплый пол или электрическая печь в сауне, требуют выделения отдельной электроцепи.
Монтаж проводки
Монтаж проводки внутренней электросети в деревянном доме производится в семь этапов:
- Разметка на стенах линий разводки проводов и мест установки розеток, выключателей, распределительных коробок и т.п.
- Высверливание отверстий под электроустановочные изделия и каналы для кабелей.
- Сборка вводного щита с защитой и электросчетчиком.
- Укладка и соединение электропроводов с помощью клемм или пайки (сварки).
- Подсоединение выключателей и розеток.
- Проверка сопротивления изоляции.
- Общая проверка системы на короткие замыкания.
Приведенная пошаговая инструкция является стандартной и не зависит от материала стен и индивидуальных особенностей создаваемой схемы электропроводки в частном доме. Однако для деревянных коттеджей есть свои нюансы:
Первый – это все проходы электрокабелей сквозь выполненные из дерева внешние стены, перегородки и перекрытия делаются только с использованием металлических гильз (трубок). Даже если применяются кабель-каналы и керамические изоляторы для открытого монтажа, сквозь древесину электрическая проводка должна проходить исключительно с дополнительной защитой из металла.
Гильзы для прокладки электропроводки в разных помещениях
Второй – скрутку жил при соединении рекомендуется исключить. Подобные места являются наиболее проблемными по безопасности и чаще всего нагревающимися. В доме из бревна или бруса самым лучшим и надежным вариантом соединения проводов будет клеммный. Можно также их спаять или сварить, но это сложнее и дольше.
Клеммное соединение проводов в распределительной коробке
Третий – если электропроводка укладывается под декор или навесной потолок, то монтировать ее обязательно следует в металлических трубах. Открытая прокладка допускается только в незакрытых местах, где провода остаются на виду.

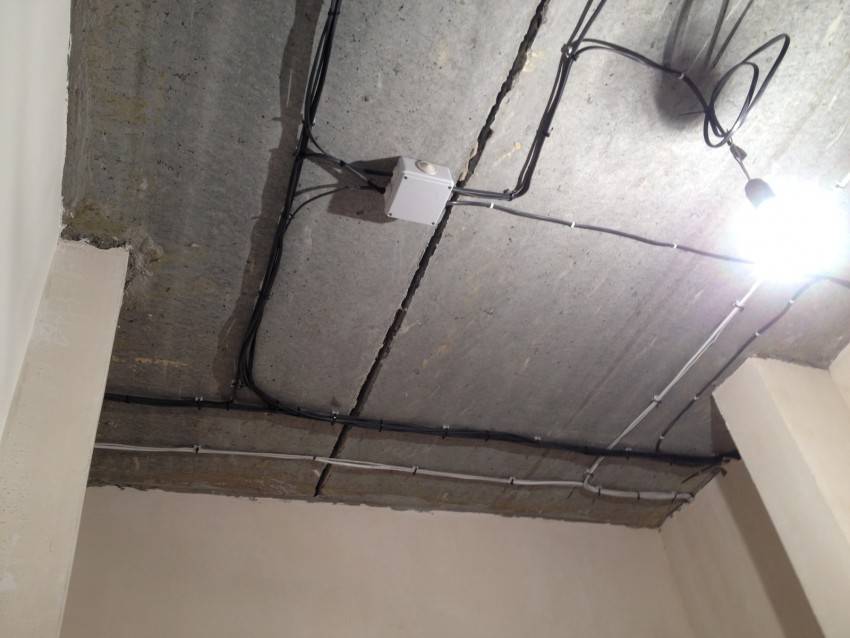

Проводку под подвесным потолком лучше спрятать в кабель-каналах
Ничего особо сложного нет. Главное чтоб были навыки обращения с отверткой, дрелью и пассатижами. И тогда самостоятельный электромонтаж в своем доме по сложности – это приблизительно как прочистить дымоход или построить теплицу с обогревом самому без привлечения наемных рабочих.
Схема расположения электрооборудования в доме
Для того, чтобы электропроводка в доме работала безотказно, необходимо посчитать количество оборудования, а также нарисовать схему, где будут указаны все электроприборы и места их установки. Только после этого вы сможете посчитать длину проводов, количество выключателе и розеток. Электропроводка в доме состоит из счетчика, автоматов, промежуточных автоматов, проводки, выключателей, розеток и потребителей. Так же не лишним будет стабилизатор тока, особенно, если у вас нестабильно напряжение в сети. Стабилизатор для всего дома, дорогостоящее и громоздкое устройство, поэтому лучше выбрать стабилизатор только для дорогостоящих приборов, чувствительных к перепадам напряжения.
Для частного дома более удобна трехфазная система питания, в этом случае у вас будет возможность подключить трехфазные потребители, например, при устройстве электрического отопления, трехфазный бойлер обеспечит наибольшую эффективность работы. Появится возможность распределения нагрузки по фазам, что позволит избежать перекоса фаз.
Составление и согласование проекта
Проект внутренней электропроводки для частного дома состоит из:
- расчета мощности, вводных устройств и требуемого сечения проводов;
- расчета систем заземления и молниезащиты;
- схемы разводки электропроводки;
- плана расположения в здании кабельных линий и силового оборудования;
- сметы на расходные материалы.
Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.
Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.
Схема монтажа электропроводки в доме
Выбор фаз
Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.
В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.
Как рассчитать мощность потребления при разводке
Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.
Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.
Средняя мощность потребления бытовой техники
Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.
Как рассчитать пропускную мощность электрической проводки
Группы потребителей
Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.
Основные группы потребления
На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.
Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.
Открытая и закрытая электропроводка в доме
Электропроводка в доме может быть, как открытой, так и закрытой. Выбор открытой или закрытой электропроводки зависит от строительного материала, из которого построен дом. В деревянном доме проводка должна быть исключительно открытого типа
Пожаробезопасности в таком доме необходимо уделить самое пристальное внимание. Провода могут быть проложены внутри специального металлического гофрированного рукава, что обеспечивает дополнительную защиту деревянных стен дома
В кирпичном доме электропроводку, как правило, делают закрытого типа.
Электропроводка в доме скрытого типа может быть заменяемой, когда она прокладывается внутри пластиковых труб и не заменяемой, когда прокладывается в специально выдолбленные штробы. Впоследствии штробы закрываются штукатуркой. Кабель должен соответствовать предполагаемой нагрузке. При любом способе прокладывания все соединения проводов выполняются в распределительных коробках, к ним должен быть доступ для возможности контроля и устранения обрыва цепи.
Как сделать проводку в доме своими руками
Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием.
- Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:
- необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям.
- монтируются они на уровне 60-150см от пола; открывающиеся двери не должны закрывать доступ.
- кабель подводят сверху;
- Высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше, чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб.
- Подводка питания осуществляется снизу.
- Количество розеток определяется из расчета 1 штука на 6 кв.м. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники.
- Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения).
- кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его).
- горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15 см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема.
- Расстояние до газовых труб не должно быть меньше 40 сантиметров;
- Проводка не должна соприкасаться со строительными конструкциями из металла.
- применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

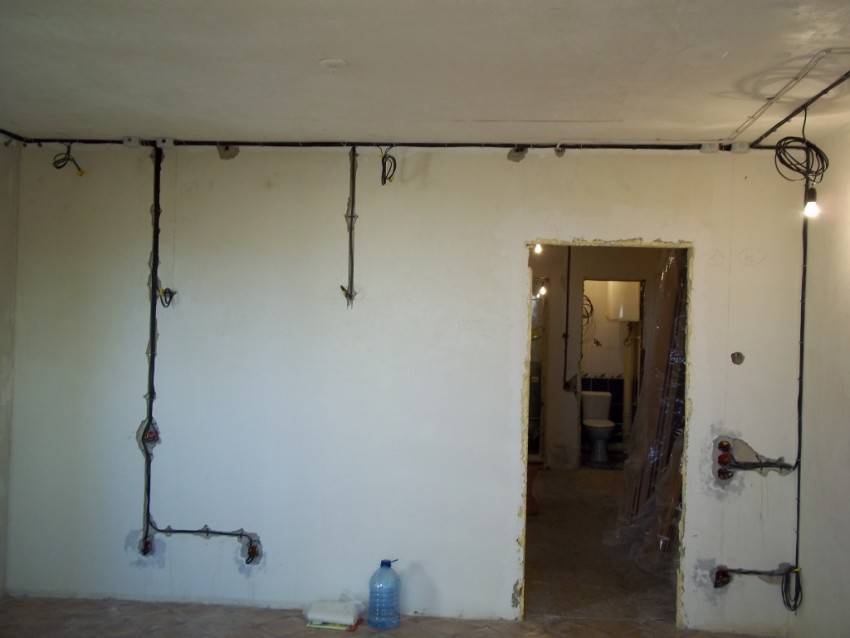

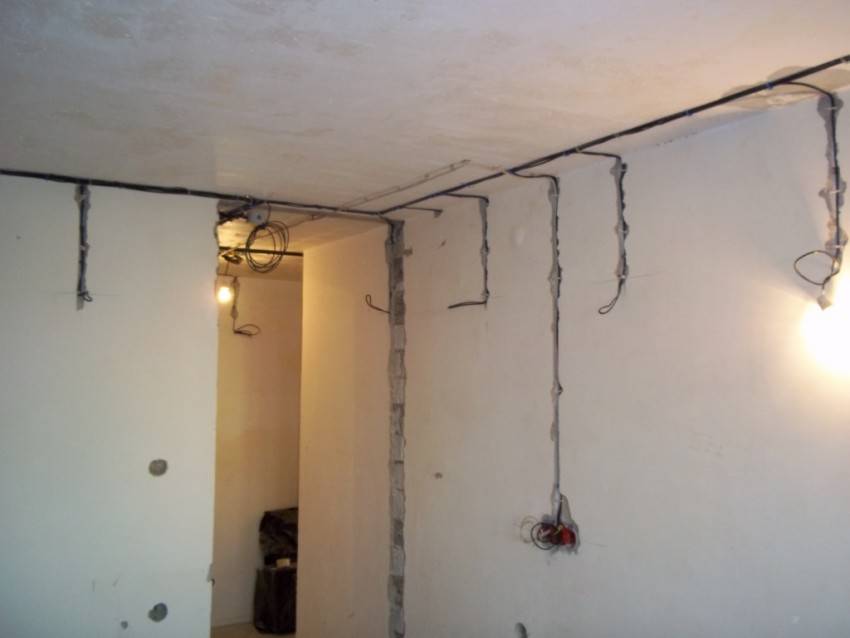

Фото проводки своими руками
Также рекомендуем просмотреть:
- Монтаж сайдинга своими руками
- Теплый пол своими руками
- Баня своими руками
- Наливной пол своими руками
- Декоративная шпаклевка своими руками
- Установка унитаза своими руками
- Столбы для забора своими руками
- Натяжной потолок своими руками
- Подсветка потолка своими руками
- Утепление лоджии своими руками
- Перегородка своими руками
- Деревянный пол своими руками
- Откосы своими руками
- Как сделать краску своими руками
- Кладка кирпича своими руками
- Декоративная штукатурка своими руками
- Забор из профнастила своими руками
- Камин своими руками
- Утепление дома своими руками и основные способы теплоизоляции
- Забор из сетки
- Установка пластиковых окон своими руками
- Внутренняя отделка своими руками
- Забор своими руками
- Как сделать балкон своими руками
- Печь своими руками
- Дверь своими руками
- Беседка своими руками
- Залить бетон своими руками
- Опалубка своими руками
- Жидкие обои своими руками
- Стяжка пола своими руками
- Фундамент своими руками
- Каркасный дом своими руками
- Прихожая своими руками
- Вентиляция своими руками
- Поклейка обоев своими руками
- Бетонное кольцо своими руками
- Крыша своими руками
- Укладка ламината своими руками
- Лестница на второй этаж своими руками
- Отмостка своими руками
- Ремонт ванной комнаты своими руками
- Поликарбонат своими руками
- Установка дверей своими руками
- Гипсокартон своими руками
- Арка своими руками
- Обшить вагонкой своими руками
- Проект дома своими руками
- Ворота своими руками
- Душевая кабина своими руками
- Укладка плитки своими руками
Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.
Схема электропроводки.
Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.
Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:
Монтаж электропроводки.
После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.
1. Прокладка кабеля.
Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.
Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.
Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.
2. Монтаж распределительных коробок.
На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам). Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.
Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

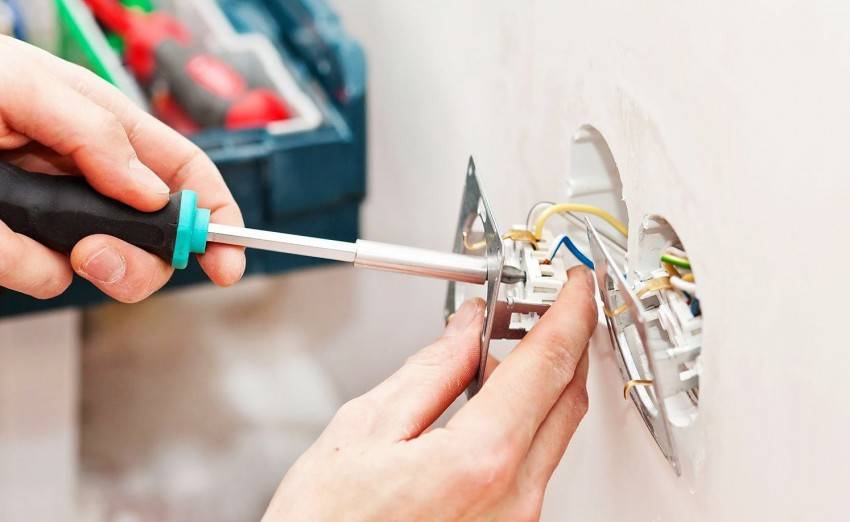

3. Монтаж выключателей и розеток.
В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.
Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.
Установка выключателей осуществляется аналогичным образом.
4. Установка светильников.
Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.
Только помните правило, что монтаж светильников одной группы производится параллельно!

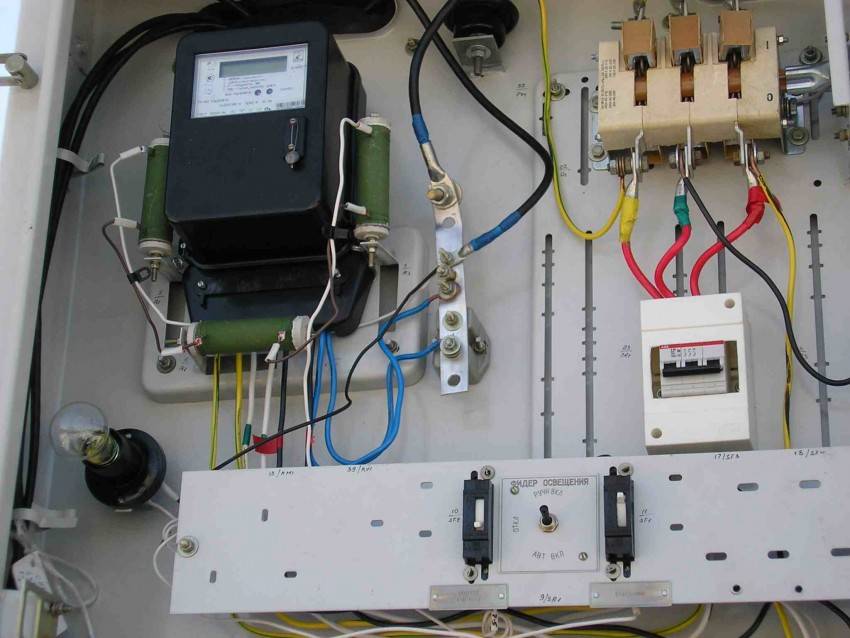

5. Установка электрощитка.
От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.
Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.
Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.
6. Установка контура заземления.
При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?
- От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
- В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
- Используя металлическую проволоку, арматура соединяется между собой.
- От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
- На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.
Вот статья о том, как сделать заземление в частном доме.
