Напольное отопление – как сделать своими руками? Инструкция

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Укладка гидроизоляции и утепление

Для обустройства гидроизоляции советуем использовать недорогую пленку из полиэтилена. Основное преимущество ее заключается в том, что она неплохо тянется, поэтому в процессе эксплуатации не появится трещин, разрывов и прочих дефектов гидроизоляционного слоя.

  • Если вам надо создать теплоизоляцию больше 5 см, то мы вам рекомендуем покупать 1 широкую плитку, лучшим вариантом будет 2 тонкие.
  • Утеплитель следует брать с запасом, чтобы вам хватило перекрыть все соединения.
  • Некоторые мастера вырезают в плитах шип-пазы, на это уйдет побольше времени, зато теплоизоляционный слой будет крепко зафиксирован.
  • Иногда в местах стоков плит утеплителя появляются сильные зазоры, их нужно запенить монтажной пеной.

Если вы думаете, что работа предстоит сложная, то можете изучить вопрос как сделать электрический теплый пол. Потому что его монтаж не отнимет так много времени и сил.

Лучевая система с коллекторами

Лучевая система отопления с использованием коллектора.

Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору. Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.

Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

Как утверждают специалисты-теплотехники, такая схема является идеальной, так как каждый отопительный прибор работает от собственной магистрали и почти не зависит от других отопительных приборов.

Достоинства и недостатки лучевых систем

Положительных качеств набралось много:

  • возможность полностью спрятать все трубы в стены и в полы;
  • удобная настройка системы;
  • возможность создания дистанционной раздельной регулировки;
  • минимальное количество соединений – они сгруппированы в распределительных шкафах;
  • удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
  • почти идеальное распределение тепла.

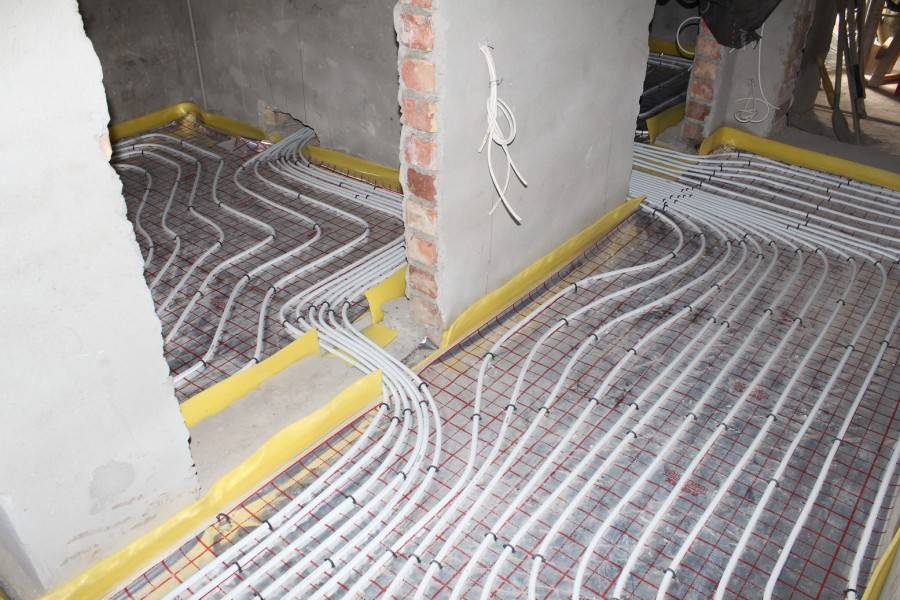

При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.

Есть и парочка недостатков:

  • высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
  • трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения.

Если с первым недостатком еще приходится мириться, то от второго никуда не деться.

Особенности монтажа лучевых систем отопления

На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу профессионалам, так как эта схема является самой сложной.

Несмотря на всю сложность, лучевая система отопления с коллекторами является одной из самых удобных и эффективных. Она используется не только в частных домах, но и в других постройках, например, в офисных.

Особенности подключения водного пола своими руками

Провести монтаж теплого пола в квартире можно двумя способами:

  1. От полотенцесушителя. Обычно на стояк выводится обратка отопления или горячее водоснабжение. Таким образом удается достичь более комфортной температуры нагрева (+35-50 градусов). Коммутация к полотенцесушителю считается самой простой, т.к. этот участок стояка зачастую оснащен отекающим клапанам, обеспечивающим возможность ремонта.
  2. От центрально отопления. Подобный подход имеет целый ряд слабых позиций. Наиболее значительная из них – большая температура теплоносителя в системе (около +70 градусов). Если пустить такую воду внутрь контура, то поверхность пола будет довольно сильно нагреваться. Чтобы по такому полу было комфортно ходить, приходится дополнительно монтировать коллекторную группу.

Вводный видео урок по подготовке пола своими руками

Подготовка необходимых материалов

Приступая к непосредственному процессу монтажа, необходимо решить следующие вопросы:

  • Расчет показателей системы
  • Выбор труб
  • Вариант монтажа

Расчет показателей системы

Прежде чем идти по магазинам и рынкам за приобретением всего необходимого, требуется произвести расчеты. На литке бумаги отображаются отопительные контуры, чтобы наверняка определиться с расположением труб. При этом нужно следовать ряду правил:

  • Если выбраны трубы 20 мм, максимальная длина контура — не более 120 м, 16 мм – до сотни метров
  • Если качественно утеплить половую поверхность, оптимальным шагом, с которым укладываются трубы, считается интервал в 15 см. В частных домах, на первом этаже и в холодную зиму, его можно сократить до 8-12 см
  • Разница между контурами обязана быть не более 15 см, следовательно, они делаются примерно равными между собой
  • Не рекомендуется укладывать трубы в тех точках, над которыми будут располагаться сантехника или мебель

Расчет контура теплового водяного пола – задача непростая. Помимо труб и расположения мебели во внимания принимаются мощность отопительной системы, тепловые потери и т. д.

Выбор труб

Укладываться тёплый водяной пол своими руками может с использованием одного из трех видов труб:

  • Медь – самые дорогостоящие модели, которые должны дополнительно укрываться защитным слоем, иначе раствор будет оказывать пагубное щелочное воздействие
  • Металлопластик – недорогие и качественные трубы, которые могут стабильно удерживать свою форму и просты в монтаже
  • Сшитый полиэтилен – они легко ремонтируются и не боятся промерзания, однако при повышении температуры теплоносителя быстро выпрямляются

Смотрите подробный обзор — инструкцию по выбору и укладке труб для водяного пола

Варианты монтажа

Обустраивать водяной теплый пол можно одним из трех следующих способов:

  1. Укладка в желоба из древесины или алюминия – оптимальный вариант для деревянного дома
  2. Укладка непосредственно в стяжку из бетона
  3. Укладка в пазы специально предназначенных полистирольных плит с последующим обустройством цементной стяжки

Установка отражающей пленки

Рекомендуем брать ту пленку с квадратной разметкой по 5 миллиметров. Неисчисляемое множество умников заверяют, что они хорошо знают, как эту пленку необходимо грамотно заклеить скотчем по контуру, и какая гигантская экономия тепла появляется.

  • Мы уверяем вас, что это все просто-напросто заблуждения – таким методом нужно обустраивать гидро- и пароизоляцию, сама пленка не способна сохранять тепловую энергию.
  • Статистика свидетельствует о том, что любая гидрозащита в такие моменты обладает никчемной эффективностью.
  • Объем воды будет постепенно подниматься, до того момента, пока не отыщет путь наружу. А вода легко протиснется даже в хорошо защищенных местах.
  • Поэтому вопрос герметизации системы должен стоять у вас на первом месте. А не заниматься ерундовой проклейкой швов пленки всемогущим скотчем.
  • Тогда вы предупредите появления влажных мест под основанием пола, а значит в помещении не появится плесень и грибок.

В каких помещениях устанавливают встраиваемые в пол радиаторы?

У некоторых моделей есть дополнительные функции, такие как отвод конденсата, автоматическая регуляция, программируемый контроль климата.

Внутрипольный конвектор

Подобные радиаторы наиболее востребованы в помещениях, где требуется создать особый микроклимат:

  • в теплицах;
  • в музеях;
  • в галереях;
  • в домах с панорамными окнами.

Радиусный/угловой внутрипольный конвектор

Универсальность и многофункциональность встраиваемых в пол батарей способствует тому, что им отдают предпочтение при организации отопления как в жилых помещениях, так и в офисных, а также в помещениях коммерческого назначения.

Встраиваемые конвекторы иногда устанавливают в подоконники

Электрический пол

При установке электрического теплого пола важно понимать, что их есть два вида:

Конвекционный пол, где основным элементом является нагревательная спираль. Она раскладывается на ровное покрытие пола, предварительно накрытое теплосберегающим материалом.

Вследствие прямого контакта она передает свое тепло на пол. Бывает двух разновидностей:

  • греющий кабель с диаметром от 5 мм до 8 мм уложенный в стяжку от 3 до 5 см, его рекомендуется использовать в наливном покрытии;
  • нагревательные маты — это более тонкий электрический кабель диаметром 2,5 — 4 мм, укладывается в стяжку до 10 мм или плиточный клей.

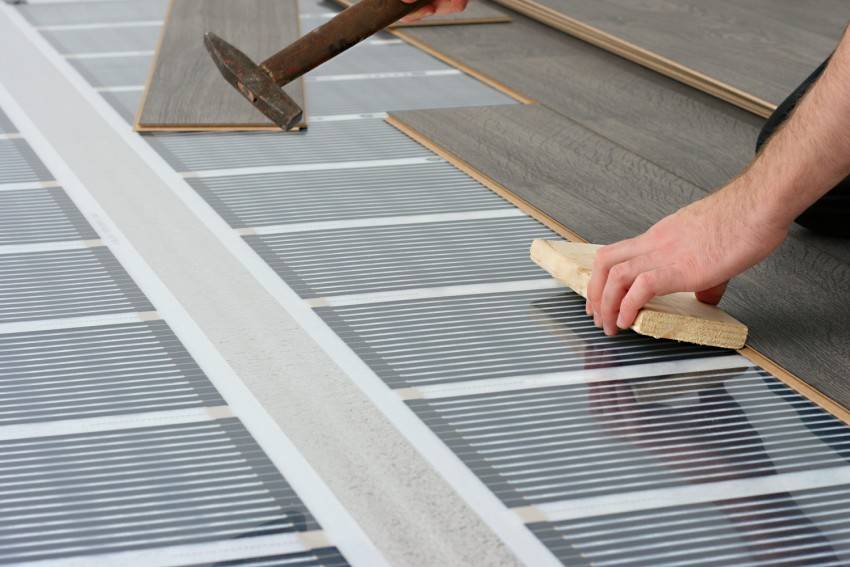

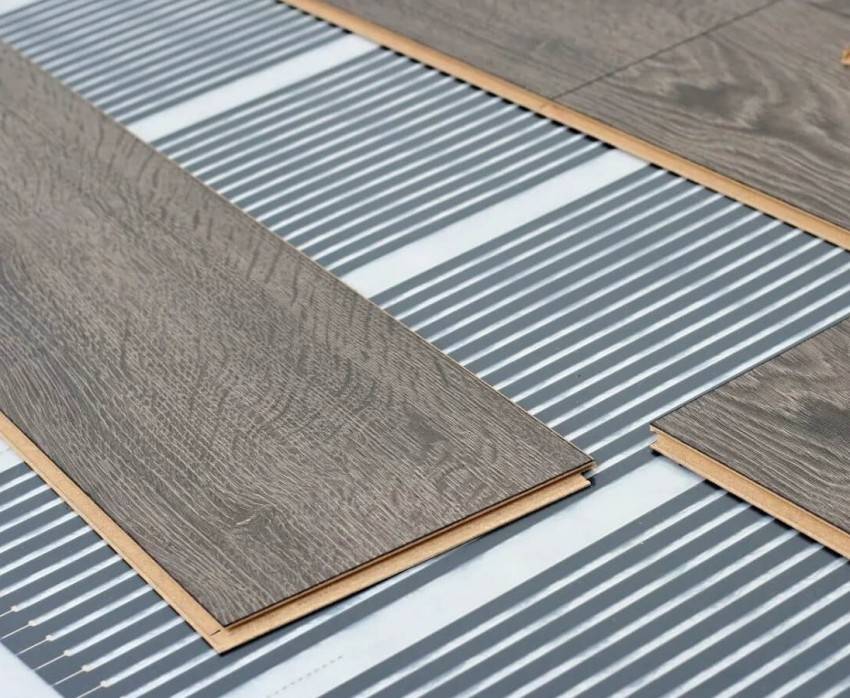

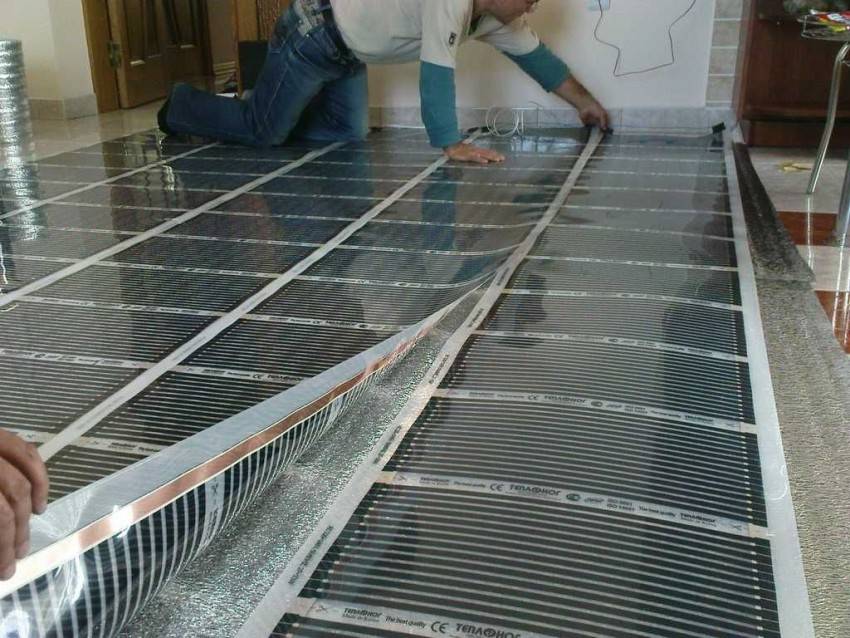

Инфракрасный пол выкладывается на утепленную поверхность, и передает свое тепло другим предметам путем инфракрасных излучений. Является самым экономичным изделием и может устанавливаться на потолке.

Как сделать водяные контуры на полу в кухне

Несмотря на то, что водяные полы делать значительно сложнее, если есть навыки строительства, можно уложить его самостоятельно.

Для устройства тёплого пола на кухне своими руками потребуются:

  • Водонагревательный аппарат, мощности которого достаточно для того, чтобы разогреть воду в контуре. Оставляют небольшой запас мощности в 15-20 процентов.
  • Когда полы монтируют на большой площади, более 120-130 квадратных метров, потребуется дополнительно установка циркуляционного насоса.
  • Запорная арматура при входе и выходе контуров водяного пола, которая понадобится при ремонтных и профилактических работах системы.
  • Нужно установить коллектор — блок, который распределяет теплоноситель по контурам, и настраивает уровень нагрева. Регулировочные клапаны позволят скорректировать расход теплоносителя в каждом контуре. В итоге система отопления будет прогреваться более равномерно.

Заливка бетоном

Как сделать теплый пол в гараже – монтаж электрического и водяного полаДля этого понадобится:

  • На трубопровод положить сетку из металла, которая будет поделена на ячейки 10х10 см и иметь сечение проволоки размером как минимум в треть мм.
  • Сетка должна монтироваться так, чтобы места, отмеченные декомпрессионным швом, не пересекались с ее листами.
  • Армирование получившейся решетки проводится с применением полимерного или металлического фиброволокна, которое добавляется непосредственно в бетонный раствор.
  • Отличной идеей будет использовать самовыравнивающиеся смеси для заливки пола, либо пластификатор со строительным бетоном, так как это придаст раствору эластичности (прочитайте: “Как заливать теплый пол: тонкости монтажа”).

Монтаж сухого теплого пола

Если Вы имеете свой дом с автономной системой отопления и хотите установить теплый пол на деревянную основу, то это возможно. Используется «сухая» технология, основанная на применении теплообменных профильных пластин из металла. Однако, многие утверждают, что такой способ малоэффективен, лучше использовать способ с трубами, залитыми стяжкой. Необходимо будет создавать каналы-пазы для труб, устанавливать специальное оборудование.

Процесс сборки сухих теплых полов намного проще, чем по бетону. Необходимо соблюдать определенные требования при монтаже:

  1. Замените изношенные доски, очистите пол от грязи.
  2. Произведите антисептическую пропитку.
  3. Замажьте щели шпатлевкой для древесины, выполните тонкую стяжку там, где есть большие перепады уровня пола или застелите всю поверхность фанерой или листами OSB, плотно подгоняя их друг к другу.
  4. Утеплитель можете расположить под полом между лагами.
  5. Расстелите пленку из полиэтилена (толщина 200 мкр) для гидроизоляции, при помощи скотча соедините стыки.
  6. Разложите демпферную ленту по краям.
  7. Маты плотно приложите к стенам и скрепите замками.
  8. Клеем обработайте стыки, дайте высохнуть.
  9. Разметьте укладку труб, диаметр которых 16 мм на 80 м длины контура «змейкой» и 20 мм на 100 м контура «спиралью».
  10. Теплораспределительные пластины из металла (алюминия, стали или меди) поместите в пазы или между бобышками, положите в их отверстия трубы. Между пластинами не оставляйте зазоры. Для выравнивания всей системы на местах изгибов разместите подложки из полиэтилена.
  11. Всю систему застелите специальной пленкой, куски скрепите при помощи скотча.
  12. Положите ГВЛ или фанеру и скрепите листы между собой саморезами. Используйте шахматный порядок при укладке 2 слоя, стыки соедините клеем ПВА.
  13. Положите подложку на водяной теплый пол, затем пластины ламината.

Котлы на твердом топливе

Твердотопливные генераторы тепла представлены в трех разновидностях – прямого горения, пиролизные и пеллетные. Популярность оборудования данного типа объясняется дешевизной эксплуатации, так как дрова и уголь на порядок дешевле прочих видов энергоносителей. Особняком здесь стоит природный газ в России: однако если подсчитать все расходы на его подключение, то необходимой для этого суммы денег иногда хватает на приобретение и монтаж котла отопления в частном доме. Именно поэтому котлы на угле и дровах пользуются такой высокой популярностью.

Есть и обратная сторона медали – функционирует подобное оборудование наподобие традиционных печек. Для заготовки и загрузки дров потребуется тратить достаточно много усилий. Чтобы обеспечить долговечность и безопасность в работе твердотопливного котла, потребуется его качественная обвязка. Все дело в инерционности, когда даже после закрытия заслонки подогрев воды продолжается еще некоторое время. Чтобы добиться хорошего эффекта в использовании полученной энергии, необходимо установить тепловой аккумулятор.

Для котлов на твердом топливе высокая эффективность является редкостью: средний показатель КПД здесь обычно находится на уровне 75%. Пиролизные и пеллетные модели немного более эффективны – 80-83%. Наиболее комфортным считается оборудование на пеллетах, для которого характерна хорошая автоматизация и практически полное отсутствие инерционности. Здесь не требуется теплоаккумулятор и частые загрузки топлива. Единственный недостаток – дороговизна пеллетных котлов.

Водяной

В нашей стране, говоря про теплый пол – подразумевают водяной. Еще в советское время умельцы придумали подсоединять самодельный контур из труб к системе отопления, чем вызывали перебои у остальных пользователей стояка.

Для частных домовладельцев с собственным отопительным котлом всё гораздо проще, главная задача — сохранить баланс распределения тепла между комнатами/этажами. Для этого нужна двухтрубная схема с комбинированной разводкой, а это дополнительные траты, либо придется мириться с некоторыми издержками.

Этапы монтажа:

  • Подготовка поверхности — стяжка, укладка гидро- и теплоизоляционных материалов, армирующая решетка (для фиксации труб).
  • Монтаж труб — начинать нужна от места, где планируется соединение контура с источником водоснабжения, заканчивать там же.
  • Проверка контура на наличие протечек прогонкой воды, это необходимо сделать до финишной заливки пола.
  • Бетонная стяжка.
  • Чистовое декоративное покрытие, с оглядкой на особые требования к температурной устойчивости.

Устройство и принцип работы

Перед началом изучения информации о том, какие материалы могут понадобиться для обустройства теплого пола самостоятельно, следует понять, каков принцип действия этой системы. Итак, пол теплый – это определенным способом собранная и уложенная система труб небольшого диаметра, внутри которых находится и циркулирует теплоноситель, подаваемый при помощи насоса. Носителем тепла является обычная вода, подогретая в специальном устройстве. Трубы во время монтажа укладываются под напольное покрытие или прямо в стяжку, в зависимости от способа монтажа.

Принцип работы водяного теплого пола

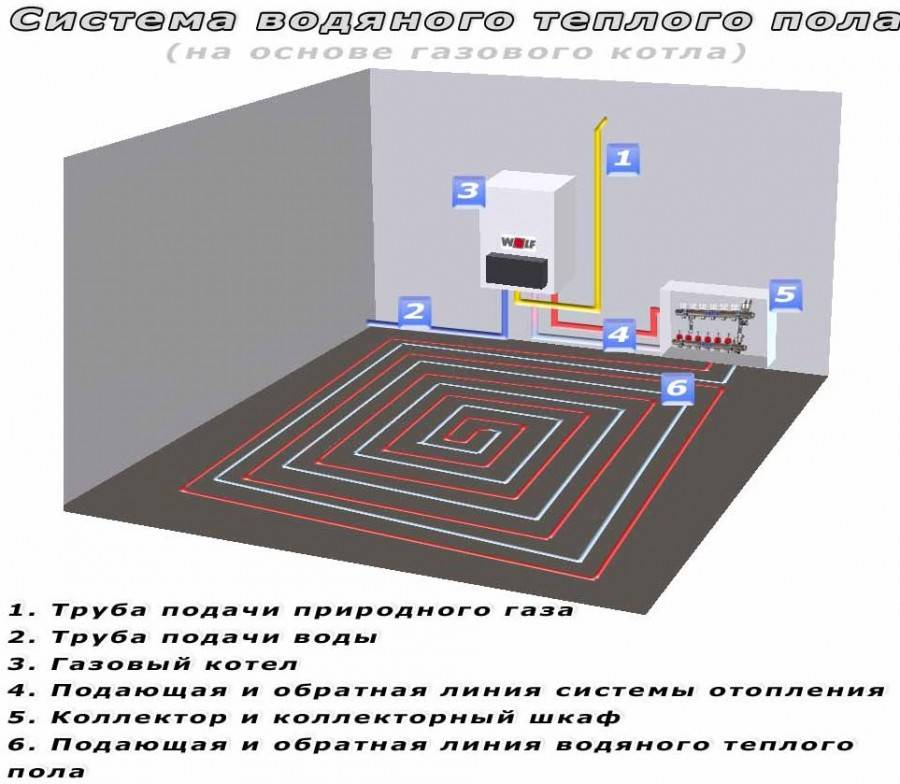

Схема подключения к котлу водяного теплого пола

Именно поэтому необходимо регулировать температуру теплоносителя. В коттедже поможет обеспечить возможность регулировки газовый котел конденсационный, который даже при невысоких температурах отличается высокой эффективностью. Здесь вода будет сразу подаваться в систему подогрева. Для некоторых других типов котлов необходимо использовать специально предназначенный узел подмеса, благодаря которому в нагретую воду будет подаваться остывшая.

Традиционное радиаторное отопление

Традиционное радиаторное отопление

Далее вода начинает распределяться по контуру обогрева при помощи распределительной гребенки – системы разветвления труб. Также она называется коллектором. Представляет собой она две трубы – подачу и «обратку», — которые подают и собирают воду с ветвей системы.

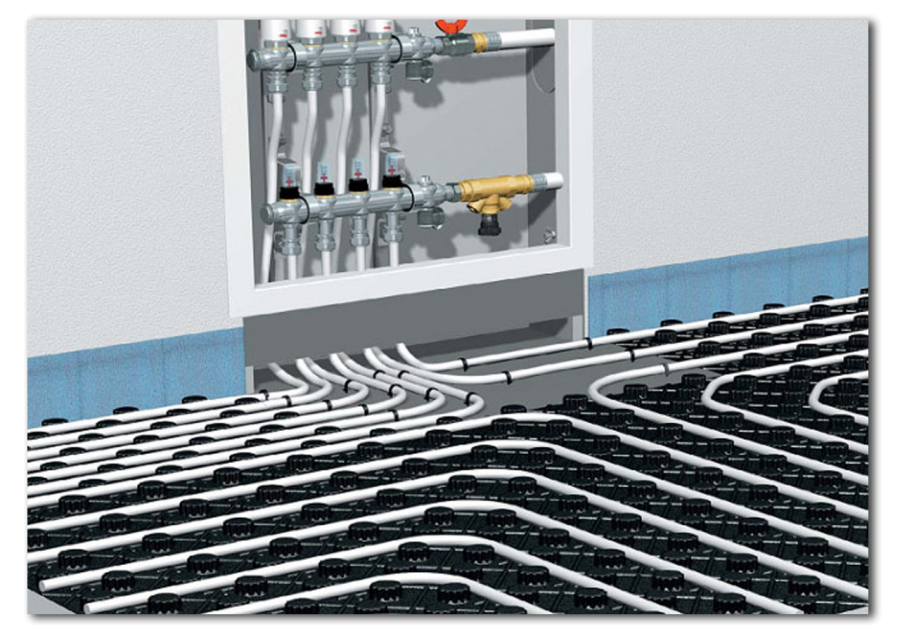

Коллектор теплого пола

Что дает владельцу напольное отопление?

Дом с напольным отоплением прогревается гораздо быстрее и равномернее, чем с радиаторным, т.к. при включении обогрева вся площадь пола превращается в один большой источник тепла. Помещение нагревается снизу, что обеспечивает максимальный комфорт для людей, находящихся в нем.

Устройство водяного теплого пола подразумевает, что система работает от обычного отопительного котла. Однако расход топлива для напольного обогрева относительно невелик, поскольку теплоноситель не нужно прогревать до такой высокой температуры, как в радиаторах

Благодаря этой особенности напольного отопления оно более выгодно, а сам котел работает в щадящем режиме, что увеличивает срок его эксплуатации.

Возможен вариант использования теплого пола в качестве системы дополнительного отопления. В этом случае нагретый теплоноситель движется по двум контурам: сначала к радиаторам, а потом, остывая, по трубам напольного контура.

Так владелец дома добивается высокоэффективного обогрева, не затрачивая лишних средств на оплату счетов. Это идеальный вариант для домов в регионах с суровым климатом.

Большой минус системы – высокие расходы на комплектующие и монтаж. В среднем на материалы для обустройства 1 м.кв. теплого пола необходимо потратить от 1500 рублей. Если работает бригада, то к этим расходам придется добавить еще 1000-1500 рублей за 1 м.кв. в зависимости от расценок рабочих.

Высокая стоимость обусловлена объективными причинами. Для прокладки труб приходится поднимать уровень пола как минимум на 100 мм. Чтобы система нормально работала, устанавливают регулировочную арматуру, шкаф распределительных коллекторов, специальные клапаны для выпуска воздуха из отопительной системы и т.д.

Это трудоемкий процесс, поэтому работа мастеров обходится недешево.

Монтаж теплого водяного пола своими руками позволяет существенно удешевить систему. Сэкономить удается до 30-50% от общей стоимости

Недостатки водяного теплого пола

Обогрев пола теплой водой используется достаточно давно, но популярностью такой способ не пользовался, так как срок эксплуатации металлических труб не слишком долог. Основным недостатком водяных полов считается сложный, практически невозможный ремонт. Мастера неохотно заливали металлические трубы стяжкой, так как они быстро разрушались, а демонтаж бетонной стяжки был сложным и дорогим.

В результате использование системы не получало распространения. Однако строительный рынок развивался, и появились трубы из металлопластика, которые характеризуются высоким качеством и хорошей гибкостью. Поэтому водяные теплые полы стали использоваться сначала параллельно с радиаторами, а потом вместо них. С появление на рынке труб из сшитого полиэтилена водяной теплый пол стал завоевывать популярность, так как материал отличался высокими качественными характеристиками и сравнительно низкой стоимостью.

Еще один минус – это большая высота всего пирога, в большинстве случаев она составляет около 10 см. Для помещений с невысокими потолками этот факт имеет огромное значение.
