Станок для колки дров: электрические, механические, гидравлические

Лучшие приспособления вертикального типа

Аппарат имеет компактные размеры и не займет много места. Его можно разместить в маленьком помещении. Однако, во время эксплуатации необходимо строго соблюдать технику безопасности. Пенек должен ровно устанавливаться на рабочую поверхность.

Нылгинский механический завод СДК-1

Каркас изделия имеет внушительные размеры. Это дает возможность расщеплять на станке большие бревна, крупные пеньки и бруски. Ременная передача приводит в движение конический бур, который разрывает подаваемые заготовки на части. Многие пользователи сами модернизируют агрегат. Для этого они улучшают инерцию и снижают нагрузку на двигатель. К ступице прикрепляется автомобильное колесо. Оно выполняет функцию маховика.

К широкому корпусу прикреплены мощные ножки. Они добавляют устойчивость на ровной поверхности. Основание покрыто качественной краской, которая защитит металлическую поверхность от коррозии и обеспечит продолжительный срок службы изделия. Агрегат подойдет для быстрой заготовки дров на зиму. Он быстро расщепит пеньки и чурки на поленья нужного размера.

дровокол Нылгинский механический завод СДК-
Достоинства:

  • простота сборки и долговечность;
  • достаточная мощность;
  • удобство в эксплуатации;
  • широкая станина.

Недостатки:

высокая стоимость.

Champion LSV6000

Аппарат оснащен регулировкой положения станины, которую можно менять в зависимости от размера поленьев. Функция обеспечивает высокую производительность дровокола. На станке удобно работать, поскольку он содержит минимальное число элементов управления.

Объемный каркас оснащен ножками, которые гарантируют устойчивость конструкции во время эксплуатации. Рукоятки не проскальзывают в руках. Агрегат оснащен колесами внушительного диаметра, что обеспечивает легкое перемещение конструкции с одного места на другое.

Основание выполнено из прочного железа, которое устойчиво к деформации. Это дает гарантию долгого срока службы изделия. На станке можно расщеплять заготовки длиной до 107 см. Он подойдет для масштабных заготовительных работ.

дровокол Champion LSV6000
Достоинства:

  • достаточная мощность силового агрегата;
  • аппарат удобно передвигать по территории;
  • каркас выполнен из прочной стали, что обеспечивает долгий срок службы.

Недостатки:

очень шумная работа.

Greenween GW-DR1-T

Стальной корпус обработан специальной краской, которая устойчива к воздействию влаги и перепаду температур. Покрытие защитит металл от появления очагов коррозии. Изделие можно эксплуатировать в любых условиях. Оно имеет маленькие размеры (350х280х280 мм). Для хранения и перевозки в комплекте идет специальный чехол, сделанный в виде тубуса.

В станок можно подавать заготовки длиной не более 450 мм. На каркасе имеются отверстия, с помощью которых аппарат можно закреплять для более безопасной эксплуатации. Все режущие элементы двигаются. Ограничительный круг помогает во время работы. Все это дает возможность аккуратно расщеплять пеньки. Агрегат идеально подойдет для заготовки дров на даче или загородном доме.

дровокол Greenween GW-DR1-T
Достоинства:

  • станок легко транспортируется;
  • обладает высокой безопасностью;
  • имеются дополнительные отверстия для крепления к поверхности;
  • долгий срок эксплуатации.

Недостатки:

неустойчивость бревен.

Kolundrov «Стилет»

Принцип действия станка основан на концентрации ударной силы в одном месте. Во время работы снижена нагрузка на позвоночник и поясницу пользователя. Человек может долгое время колоть дрова без усталости. Агрегат разъединяет подаваемую заготовку на 4 части. Конструкция сделана таким образом, что защитит работника от травмирования. Верхнее кольцо аппарата предотвратит разброс колотых поленьев. Также оно защищает острые ножи от случайных механических повреждений.

Дровокол имеет небольшой вес. Сделано устройство из железа марки Ст3. Оно имеет антикоррозийное покрытие, которое состоит из 8 слоев. Аппарат оснащен уникальной системой клиньев, которые разъединяют на секции сырые пеньки с большими сучками. Лезвия заточены очень остро. Каркас выполнен монолитно, поэтому обладает большим сроком службы. Ломаться практически нечему. Ударно-инерционная система позволяет разрывать древесину любых пород деревьев.

дровокол Kolundrov «Стилет»
Достоинства:

  • ручки имеют покрытие, которое плохо скользит;
  • небольшая масса;
  • качественная защитная краска и высокая прочность конструкции.

Недостатки:

быстрый износ рабочей прокладки.

Классификации устройства

Конструкция имеет множество классифицирующих факторов. Дровоколы различают по:

  • сфере эксплуатации (частное пользование, большие предприятия);
  • методу закладки дерева (вертикальные, горизонтальные, смешанные);
  • типу двигателя (электрические, бензиновые, с тракторной тягой, комбинированные);
  • способу транспортировки (передвижные и стационарные);
  • принципу работы (гидравлические и винтовые(конусные)).

Самодельные дровоколы чаще всего оснащают электрическим или бензиновым двигателем. Остальные параметры индивидуальные и выбираются под личные нужды. Для всех, кто ломает голову вопросом: «Как сделать дровокол своими руками?» мы предоставим инструкции по сборке гидравлического и винтового агрегата.

Гидравлический дровокол своими руками

Чаще всего гидравлическая система для работы приспособления заимствуется у трактора. Также может быть использован электрический двигатель с приводом от трактора или бензиновый. Гидравлический дровокол включает в себя такие комплектующие:

  • станина;
  • насос;
  • емкость для масла;
  • мотор;
  • гидроцилиндр с упором;
  • лезвие;
  • распределитель.

Сделать дровокол своими руками с чертежами, фото и инструкциями не составит большого труда для людей, хотя бы немного разбирающихся в механике работы гидравлической установки.

Для удобства мы покажем чертеж механизма и составим краткое пособие по сборке.

Инструкция по сборке гидравлического дровокола:

  1. Закрепляем гидравлический домкрат на станине.
  2. На другой конец монтируется лезвие клинообразной формы, что позволит работать с разными по объему и длине бревнами.
  3. В средине конструкции располагаем платформу для укладки поленьев. При взаимодействии с рукоятью домкрата, упор будет давить древесину в сторону клинового ножа, который успешно расколет её.
  4. После раскалывания, пружины вернут упор в стартовую позицию.

Такое приспособление не отличается своей высокой скоростью работы, однако, как ни крути, это гораздо легче, чем колоть дрова топором.

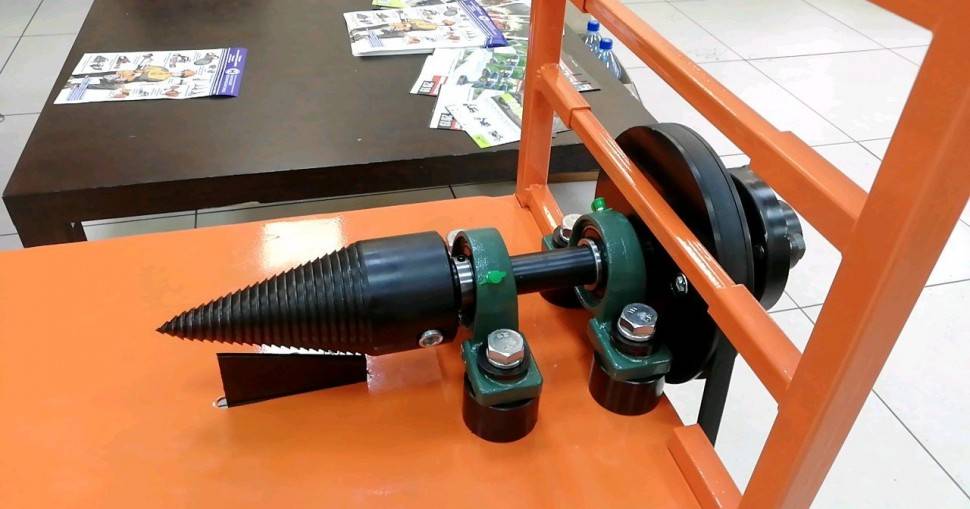

Винтовой (конусный) дровокол своими руками

Принцип работы такого типа дровоколов заключается в свойстве вращающегося металлического конуса раскалывать поленья, за счёт имеющейся резьбы на поверхности.

Для изготовления винтового экземпляра следует воспользоваться этой статьей и посмотреть видео о самодельных дровоколах.

Это один из самых распространенных инструментов для раскалывания древесины. Он прост не только в использовании, но и в сборке своими руками.

Инструкция по сборке винтового дровокола с конусообразным колуном:

  1. Определиться с источником питания нашего агрегата. В примере чертежа указан электрический двигатель.
  2. Необходимо корректно подобрать конус. В зависимости от размеров устройства и раскалываемых бревен.
  3. Составить план расположения всех элементов устройства на рабочем столе.
  4. Изготовить основания для всей конструкции. Рабочая площадка имеет вид стального стола с закрепленным валом колуна.
  5. Приварить к столу своеобразный киль, чтобы избежать попадания частиц полена под вращающееся устройство.
  6. Прикрепить силовые опоры для установки и поместить колун в его рабочее положение.
  7. Подключить двигатель. Устройство готово к работе!

Особенности конструкции и функционал дровокола

Дровокол представляет собой станок, который за короткий промежуток времени расколет заготовленные поленья или выполнит торцовку безопасным для оператора способом. Управлять установкой достаточно просто, как и производить обслуживание. Конструктивная часть отличается в разных моделях, что обусловлено принципом работы.

Оборудование на механике отличается простотой и невысокой ценой. Предназначен такой дровокол для поленьев длиной, не превышающей 50 см. В основе установки представлен конусный шуруп, который при функционировании ввинчивается в чурку, раскалывая её на несколько частей.


Для применения по назначению достаточно установить оборудование на твёрдой поверхности, и поставить полено между колуном и упором. Нажимом на педаль запускается процесс ввинчивания конусного шурупа, вследствие чего чурка делится на мелкие фрагменты.


Параметры чурок и породы дерева для станка не играют особой роли. Основу конструкции представляет гидравлический цилиндр, который в процессе функционирования осуществляет подталкивание ножей или дров (в зависимости от модели) с помощью сжатой жидкой энергии.


Виды ручных дровоколов

Самыми популярными являются ручные дровоколы (их также называют кинетическими), работающие за счет простых физических принципов и не требующие специальных физических возможностей. Вот основные типы приспособлений:

лом-колун (полено, на которое устанавливается колун, колется при резком поступательном движении при помощи специального стержня-лома);

Дровокол-лом

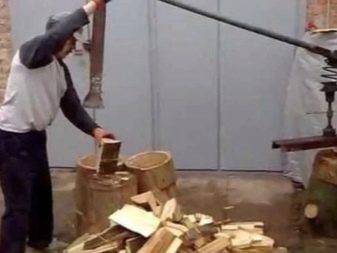

пружинный (имеется рычаг силы, применяется способ утяжеленного рабочего элемента);

Пружинный ручной дровокол, сделанный своими руками

  • с ручным приводом (есть специальная тумба, на ней находится лезвие, ориентированное вверх. Полено ставится на лезвие и легко раскалывается надвое с помощью, например, кувалды);
  • реечный (присутствует специальная рейка с зазубринами, являющаяся толкающим элементом).

Самодельный реечный дровокол Инструмент для колки дров с ножной педалью

Если вы часто топите дровами, то уже неоднократно сталкивались с проблемой их заготовки. Чтобы максимально упростить процесс, можете использовать ручные мини-дровоколы – такие как Greenween, «Стрела», Kolundrov. Подобные приспособления помогут быстро и качественно расколоть самые «сложные» поленья, а орудовать ими могут даже женщины (в том числе пожилые).

Удобно пользоваться такими вот мини-дровоколами Пользоваться таким дровоколом смогут даже женщины

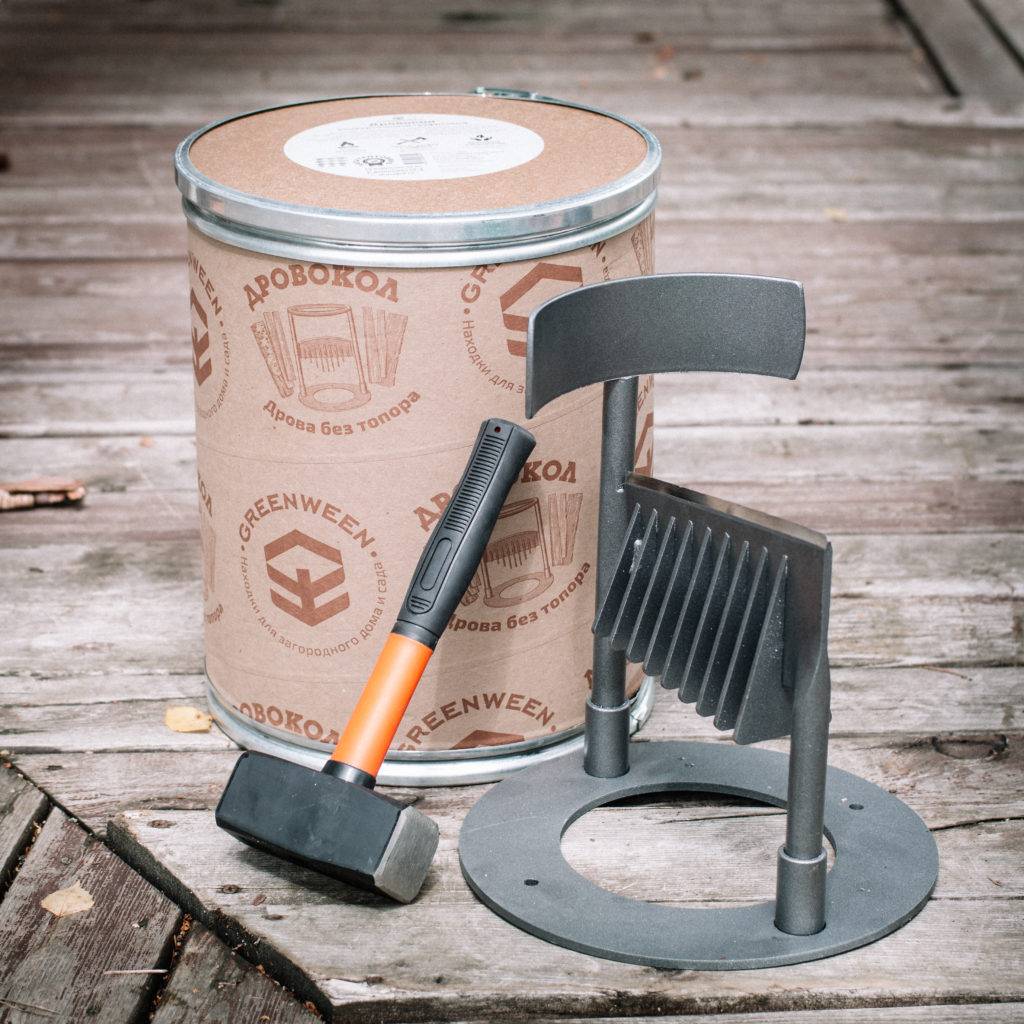

Greenween

Приспособление имеет базовую и многофункциональную модификации. Но устройство в обоих случаях идентично: на раме закреплено широкое лезвие, выполненное из высокопрочной стали. На краях лезвия наплавлены ребра – специальные жесткие пластины, разделяющие на части треснувшее полено.

Фото дровокола Greenween Дровокол GreenWeen

Базовая модель отличается от многофункциональной диаметром чурок, которые можно колоть. С помощью второй версии приспособления можно справиться даже с самыми толстыми чурбанами. У нее есть специальная полукруглая пластина, в которую упирается свободный конец полена.

Основным преимуществом дровокола Greenween является его безопасность

Базовая же модификация оснащена сплошным металлическим кольцом, выступающим в роли боковой опоры. Внутренний диаметр кольца указывает, какова максимальная толщина чурок. Дровокол Greenween тщательно проработан и эргономичен, а потому работать с ним легко и не утомительно. Весит он 5,7 кг, его высота – всего 35 см. Многофункциональный вариант инструмента весит еще меньше – 4,8 кг.

У базовой модификации дровокола имеется сплошное металлическое кольцо

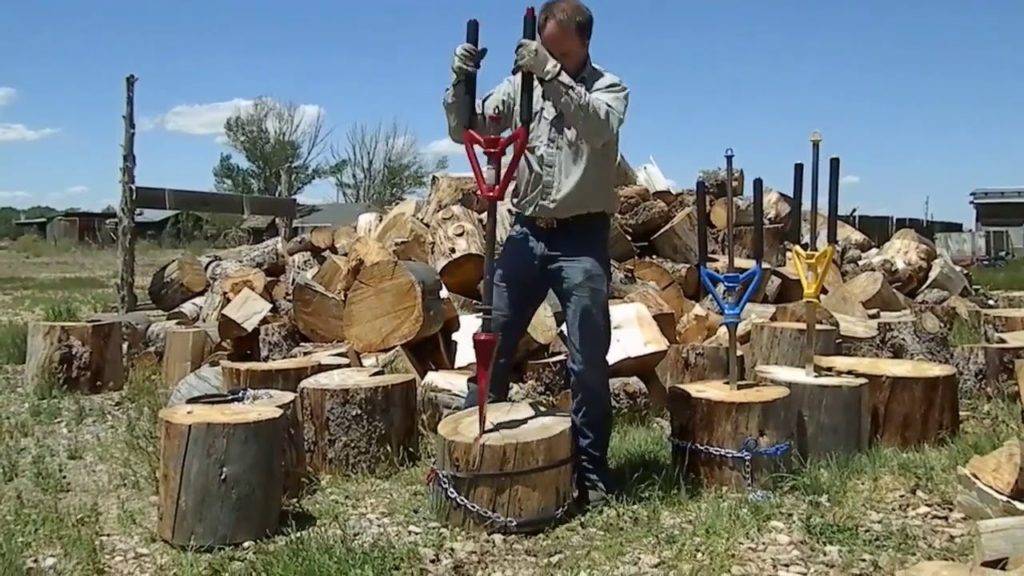

«Стрела»

Это ручной инструмент, что-то среднее между строительным ломом и топором-колуном. Вследствие этого может применяться для многих целей, а не только для колки дров. Например, для сбивания льда или наледи, для взрыхления замерзшей или плотной почвы во время строительства.

Ручной дровокол «Стрела»

Конструкция инструмента телескопическая, есть рабочий элемент (длинный стержень с ручкой) и ударный (остроконечный конус в нижней части). Ручки резиновые, поэтому инструмент не соскальзывает во время эксплуатации. Сам принцип работ прост: стержень поднимается и падает на полено, в результате чего то раскалывается.

Этот инструмент многофункциональный

С помощью «Стрелы» можно раскалывать очень тяжелые и толстые поленья. Работать с инструментом легко, он отлично справляется с деревом мягких пород. Что касается других преимуществ, то к таковым можно отнести:

  • небольшие размеры;
  • уменьшение прикладываемой физической силы во время работы;
  • универсальность (об этом мы рассказали выше).

«Стрела» может раскалывать самые тяжелые и толстые поленья Дровокол имеет небольшие размеры

Но есть минусы, среди которых:

  • непривлекательный внешний вид;
  • нагрузка на поясницу (это никуда не девается);
  • высокий риск получить травму (клин может соскользнуть с чурки – как правило, малого диаметра, еще щепки или само полено могут отскочить);
  • появление мозолей (даже невзирая на то, что рукоятки резиновые).

При работе с дровоколом есть риск получить травму

Kolundrov

Это альтернатива «Стреле», но более безопасная в применении. Kolundrov имеет высокую производительность, выглядит вполне симпатично и безопасен в эксплуатации. Нижняя часть стабильна, она имеет отверстия для крепления, благодаря металлическому кольцу сверху щепки и раскалываемые поленья не отлетают в стороны, а значит, не могут поранить человека.

Ручной дровокол Kolundrov

С помощью заостренных ножей легко разбиваются даже сучковатые и влажные чурбаны.

Таблица. Среднерыночные цены на популярные ручные дровоколы в 2019-2020 гг.

Наименование дровоколаСредняя стоимость, руб.
Greenween5 650
«Стрела»1 690
Kolundrov5 800

Плюсы и минусы самодельных моделей

Рассмотрим несколько наиболее успешных моделей механических дровоколов, которые просты в изготовлении, удобны в использовании, безопасны и способны максимально упростить процесс переработки древесины в дрова. Механические дровоколы подразделяются на несколько видов. Рассмотрим их положительные стороны и недостатки.

Механизированный дровокол

Несложный вариант самодельного дровокола с простейшим приводом, изготовить который проще всего, так как он не требует больших денежных затрат. Даже в том случае, когда необходимых деталей не найдется, их приобретение не составит особенного труда. Однако наибольшую пользу такое устройство принесет только при минимальной потребности в дровах. Минусами такого дровокола являются длинная ручка, на которую крепится резак, и немалые усилия. Но даже такой примитивный механический дровокол способен заметно облегчить труд по заготовлению дров.

Пружинный прижимной дровокол

Прижимной или пружинный дровокол подразумевает под собой определенные затраты на материалы для изготовления, но значительно снизит нагрузку на мускулы работника. Механика остается прежней, но к стойке добавляют полку для пружины. Пружина должна не деформироваться при сжатии и иметь определенную упругость (рис. 2). Высота станины такого дровокола обычно 65-80 см. Конструкция нехитрая, занимает немного места, но имеет свои недостатки:

  • такой дровокол требует комплексной работы с ударным инструментом, что повышает риск получения травмы;
  • он значительно облегчает, но не сводит усилия при заготовке дров к минимуму.

Вертикально-инерционный дровокол

Еще один простой вариант механического дровокола. Плюсами такого дровокола служат простота изготовления и дешевизна материала. А также этот дровокол приятно облегчит работу с мягкими породами древесины. Минусов у такого дровокола немного — он бесполезен для работ с вязкими разновидностями дерева, так как колун будет вязнуть в полене и достать его, учитывая малые размеры дровокола, будет проблематично.

Электромеханический дровокол

Для того чтобы максимально облегчить свой труд в процессе превращения древесины в твердое топливо посредством применения механического дровокола, возможно установить на него электрический привод, как это показано на фото (рис. 4). Однако изготовление такого дровокола требует определенных затрат, знаний в электромеханике, умения читать чертежи и применения электросварки.

Классификация дровоколов

Станки для колки дров делятся на:

  • Профессиональные дровоколы. Это многофункциональные механизмы, способные выполнять операции не только по расколу дров, но также по подаче брёвен, их торцеванию по необходимой длине и отводу уже готовых поленьев.
  • Домашние дровоколы. Единственной функцией такого станка является раскалывание дров. Этот вариант дешевле профессионального и отличается малыми габаритами и небольшой мощностью.

По типу двигателя:

  • Дровоколы, работающие на электродвигателе. Мощность двигателя при этом не может быть менее 3 кВт. Из всех существующих модификаций — это наиболее простые и лёгкие в управлении дровоколы, использующие в своей работе гидравлический насос. Такой станок не требует предварительной подготовки к работе и не нуждается в специальном обслуживании. Единственным их недостатком можно назвать привязку к источнику питания, то есть к электросети. Используются такие механизмы в основном для бытовых нужд.
  • Дровоколы, оснащённые двигателем, работающим на солярке или бензине. От электрических моделей они отличаются большей мощностью. Используются в основном для заготовки леса в промышленных масштабах, но нередко и в домашнем хозяйстве.
  • Механизмы, работающие на тракторной тяге. Это очень прочные дровоколы, которые применяются на предприятиях, фермах, лесных хозяйствах.
  • Устройства, оборудованные комбинированным двигателем. Такие агрегаты сочетают в себе различные типы приводов. Это могут быть следующие комбинации: тракторная тяга и электродвигатель; двигатель, работающий на дизельном топливе или бензине и тракторная тяга.

По степени мобильности:

  • Мобильные дровокольные станки. Благодаря тому, что такие устройства оборудованы специальными колёсами, их легко перемещать с места на место.
  • Промышленные дровоколы. Это очень тяжёлые и массивные механизмы, которые устанавливаются в определённом месте и больше никуда не перемещаются.

По принципу работы:

  • Конусный электрический дровокол. Вместо ножа, механизм имеет конус с резьбой, который расщепляет полено, вкручиваясь в него. Именно такая модель дровокола лучше всего подойдёт для самостоятельного изготовления.
  • Гидравлический дровокол. Нож, при помощи гидравлического насоса, с огромной силой вдавливается в полено и оно раскалывается.

Обратите внимание

В процессе работы над дровоколом для мотоблока необходимо правильно соблюсти наклонный угол конуса. Это влияет на производительные возможности устройства. Угол наклона зависит от типа конуса. В интернете представлены табличные данные, которые помогут вам определиться с пропорциями.

Ширина опорной стойки дровокола из мотоблока должна быть не менее 450 мм. Для ее изготовления вместо стали допускается использование чугуна. Мотор размещается на нижних балках дровокола, под рабочим столом (в то время как крепящий шуруп устанавливается на рабочий стол). Винт-колун не должен располагаться выше 20 см от столешницы. Его тяжесть может привести к опрокидыванию конструкции и травмам людей, находящихся поблизости.

Техника безопасности

Для безопасной работы с самодельным устройством необходимо соблюдать следующие правила:

  1. Процесс заготовки древесины нужно проводить в закрытой одежде, перчатках и защитных очках, чтобы не травмироваться отлетевшей от заготовки щепкой.
  2. Заготовка должна прочно располагаться в желобе и не смещаться при передвижении.
  3. При движении поршня запрещено протягивать руки к ножам и поправлять сдвинувшуюся заготовку.
  4. Любые манипуляции с заготовкой выполняют после выключения агрегата и полной остановки всех его узлов.
  5. Работы по починке или замене узлов дровокола проводят, отключив электродвигатель от питания сети.

Дровоколы существенно облегчают заготовку большого объёма дров, экономя силы и время. Однако для обеспечения дровами камина или бани нет необходимости приобретать сложное дорогостоящее оборудование. Гораздо приятней и полезней для здоровья воспользоваться обычным топором.

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Дровокол своими руками

Изготовление самодельного винтового колуна сводится к решению главной задачи: поиска конусной оснастки.

Процесс создания довольно популярных резьбовых конусов типов «морковка» и «шуруп» осуществляется небольшими фирмами и индивидуальными предпринимателями. Минимальная стоимость таких деталей диаметром 5,5 см и длиной 22 см составляет 1,5 тыс. руб. В максимальную сумму 6 тыс. руб. обойдется готовый комплект, состоящий из следующих элементов:

  • вал диаметром 3 см и длиной 35 см;
  • шкив ременной передачи;
  • опора вращения – 2 шт.;
  • конус типа «шуруп» с указанными ранее размерами.

Чтобы облегчить работу, внимательно изучите чертеж винтового дровокола. Эта схема будет служить вектором в создании агрегата.

Если домашний умелец располагает токарным станком, он может самостоятельно изготовить конус, а потом выполнить на нем левую упорную резьбу.

Для тех же мастеров, которые не владеют подобным агрегатом, существует возможность изготовления и вытачивания конуса с применением углошлифовальной машины – болгарки. К тому же такой способ подготовки нужной детали не требует соблюдения точных размеров. Главное – суметь надеть на шкив двигателя болгарку так, чтобы при ее свободном вращении происходило равномерное снятие металла. Изготовленную таким методом конусную оснастку насаживают на оснащенный подшипниками необходимого размера вал с установленным на конце фланцем, оборудованным взятой от колеса мотоцикла звездочкой.

Фиксация болтом или штифтом резьбового конуса способствует простому снятию детали с вала. Это позволяет при заклинивании оснастки в тугом полене легко вывинчивать ее с помощью газового ключа. Перед тем как зафиксировать винтовой конус дровокола намертво на валу, следует подумать о том, что при его заклинивании в чурбаке нужно будет снимать приводную цепь, ведь не всегда можно проворачивать вал в обратную сторону.

Распорку, сооруженную из труб и двух гаек, нужно поместить между валом и двигателем. С ее помощью будет натягиваться цепь. Подшипники сооружаются из карданных опор от автомобиля «Жигули». Вместо электрического двигателя можно взять бензиновый агрегат мощностью более 6 лошадиных сил, который устанавливается на мотоблоки. Конусные электрические колуны обычно оснащаются электромоторами, мощность которых составляет от 2 кВт, а частота вращения – от 250 об/мин.

При изготовлении самодельного винтового дровокола необходимо уделить внимание следующим важным моментам:

  1. Подобный электрический станок имеет оптимальную производительность, которая зависит от скорости вращения конуса, количество оборотов которого должно достигать как минимум 250 об/мин.
  2. Прямое соединение конусной насадки с двигателем может представлять опасность по причине большого количества оборотов.
  3. Следует предусмотреть сооружение защитного кожуха для ременной или цепной передачи.
  4. Качественное соединение электропроводки в самодельном агрегате должен выполнять опытный специалист.
  5. Чертеж винтового колуна является хорошим помощником при изготовлении прибора: перерисуйте или распечатайте его на листок, и работа пойдет бодрее.

Технические характеристики

Главными техническими параметрами гидравлических дровоколов являются вид привода, мобильность, показатель давления на древесину и возможно допустимые диаметр и длина заготовок. Стоит ознакомиться с ними более подробно.

  • Давление поршня на бревно в среднем составляет 100–200 Бар, что в силовом эквиваленте соответствует 50–60 кН. Данная величина не является одинаковой для всех моделей и варьируется в зависимости от их мощности.
  • По своим мобильным характеристикам станки подразделяются на переносные и стационарные. Более того, некоторые промышленные образцы выполнены в виде прицепа к автомобилю или трактору, а бытовые модели снабжены широкими и удобными колёсами.

  • Максимально допустимый диаметр заготовки обычно указывается в сопроводительной документации. Он составляет для бытовых моделей 350 мм, для профессиональных – до 500 мм.
  • Длина раскола также варьируется в зависимости от модели. У маломощных электрических приборов она не превышает 52 см. Промышленные образцы часто оснащены регулятором длины и способны производить раскол длиной свыше 1 метра.

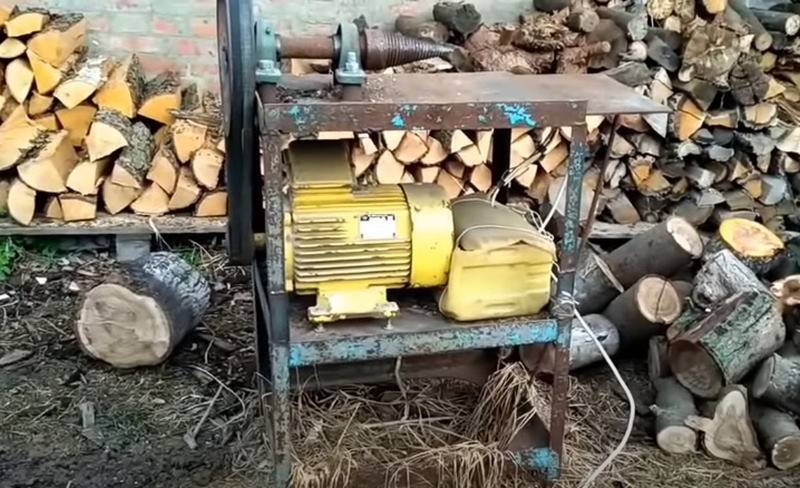

Как сделать дровокол своими руками: инструкция по изготовлению простейшего винтового агрегата

Винтовые дровоколы считаются самыми простыми агрегатами, так как требуют минимальных усилий не только для их изготовления, но и при работе они отличаются повышенной эффективностью и простотой эксплуатации. Ниже на фото представлена конструкция самодельного конусного дровокола, самостоятельное изготовление которого рассмотрим детально.

Чтобы изготовить такую установку, понадобится сварочный аппарат и помощь токаря

Для реализации задумки важно выполнить следующие действия:

Подготовить металлический стол. Можно использовать станину от циркулярки или изготовить его самостоятельно из уголков и листовой стали толщиной 3-4 мм.
Выбор электродвигателя

Важно использовать мощный мотор, частота вращения вала которого составляет не более 2000 оборотов в минуту. Если двигатель подключается к однофазной сети, то понадобится осуществлять его включение через блок конденсаторов определенной емкости, что зависит от мощности силовой установки.
Выбор шкивов — рекомендуется использовать двухканавочные шкивы, за счет которых исключается вероятность их проскальзывания и увеличивается ресурс

Причем диаметры шкивов ведущего и ведомого должны отличаться. Если частота вращения мотора составляет 1500-2000 оборотов в минуту, а необходимо обеспечить вращение конуса со скорость 500-600 оборотов в минуту, тогда необходимо установить шкив ведомый вал в два раза большего диаметра. Таким способом удастся снизить скорость и повысить момент вращения. Шкивы можно использовать от сельхозтехники или лифтов.
Ведомый вал вытачивается токарем, и на него насаживается шкив. Чтобы закрепить вал, используются подшипники качения.
На другом конце вала зафиксировать конусный бур, который рекомендуется приобрести, так как его выточка у токаря обойдется столько же, сколько и стоит новая деталь.
Ведомый вал фиксируется при помощи металлических дуг, которые можно изготовить самостоятельно из трубы соответствующего диаметра и стальных пластин. Однако гораздо проще приобрести опоры вместе с подшипниками.
Важно предусмотреть регулировку натяжения ременной передачи, что можно реализовать при помощи изменения расстояния между платформой двигателя и поверхностью его установки.

Вместо ременного привода можно использовать цепную передачу, что повысит эффективность и надежность конструкции.

После изготовления подобной конструкции, необходимо учитывать особенности работы с ним. Как уже выше описывалось, такие установки отличаются небезопасностью эксплуатации, что связано с наличием вращающихся частей

При эксплуатации винтового дровокола важно учитывать следующие рекомендации по соблюдению ТБ:

  1. Категорически противопоказано работать в одежде со свисающими рукавами, так как они могут попасть в рабочую часть, что приведет к их заматыванию на конусную часть.
  2. Противопоказано выполнять работы в перчатках из ткани, которая также может быть намотана на конусную часть.
  3. Не находится на стороне расположения шкивов при работающем агрегате.
  4. При проведении работ удерживать заготовку двумя руками. Одной рукой держать бревно сверху, а второй с торцевой стороны, как показано на фото ниже. Соблюдать такое правило нужно для того, чтобы исключить вероятность травмирования пальцев при проворачивании полена.

Видео работы самодельного конусного дровокола представлено ниже.

Пример изготовления похожего дровокола можно также посмотреть в этом видео ролике.

Планируя изготовление такого варианта дровокола, необходимо учитывать особенности его функционирования. Если такой инструмент вам подходит, то смело можно приступать к его изготовлению своими руками.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
