Как правильно сделать запуск двигателя 380 на 220 – Схемы: треугольник – звезда: Пошаговый обзор

Пусковой конденсатор трехфазного двигателя

Чаще подключение трехфазного двигателя к однофазной сети нужно вести с участием пускового конденсатора. Особенно аспект касается мощных моделей, моторов под значительной нагрузкой на старте. В этом случае увеличивается собственное реактивное сопротивление, которое придется компенсировать при помощи емкостей. Проще подобрать опять же экспериментально. Нужно собрать стенд, на котором имеется возможность «на горячую» включать, исключать из цепи отдельные емкости.

Избегайте помогать двигателю запуститься рукой, как демонстрируют “бывалые” мастера. Просто найдите значение батареи, при котором вал бодро вращается, по мере раскрутки начинайте исключать из цепи конденсаторы один за другим. Пока останется такой набор, ниже которого двигатель не вращается. Отобранные элементы образуют пусковую емкость. А правильность своего выбора нужно контролировать при помощи тестера: напряжение в плечах обмоток со сдвинутой фазой (в нашем случае С и В) должно быть одинаковым. Это значит, что отдается примерно равная мощность.

Трехфазный двигатель с пусковым конденсатором

Что касается оценок и прикидок, емкость батарей растет с увеличением мощности, оборотов. А  если говорить о нагрузке, большое влияние оказывает на старте. Когда вал раскрутится, в большинстве случаев малые препятствия преодолеваются за счёт инерции. Чем массивнее вал, тем выше шанс, что двигатель не «заметит» возникшего затруднения.

Обратите внимание, что подключение асинхронного двигателя обычно ведется через защитный автомат. Устройство, которое остановит вращение при превышении током некоторого значения. Это не только уберегает пробки местной сети от выгорания, но и спасет обмотки двигателя при заклинивании вала

В этом случае ток резко повысится, и работа устройства прекратится. Небесполезен автомат защиты и при подборе нужного номинала емкости. Очевидцы утверждают, что если подключение 3-фазного двигателя в однофазную сеть ведется через слишком слабые конденсаторы, то нагрузка резко возрастает

Это не только уберегает пробки местной сети от выгорания, но и спасет обмотки двигателя при заклинивании вала. В этом случае ток резко повысится, и работа устройства прекратится. Небесполезен автомат защиты и при подборе нужного номинала емкости. Очевидцы утверждают, что если подключение 3-фазного двигателя в однофазную сеть ведется через слишком слабые конденсаторы, то нагрузка резко возрастает

В случае наличия мощного мотора это очень важно, потому что даже в нормальном режиме потребление превышает номинальное в 3-4 раза

И пара слов о том, как оценить заранее пусковой ток. Допустим, нужно подключить асинхронный двигатель на 230 мощностью 4 кВт. Но это для трех фаз. В случае штатной проводки ток по каждой из них течет отдельно. У нас же все это будет складываться. Поэтому смело делим мощность на напряжение сети и получаем 18 А. Понятно, что без нагрузки подобный ток вряд ли будет расходоваться, но для стабильной работы двигателя на полную катушку нужен защитный автомат потрясающей мощности. Что касается простого тестового запуска, то вполне сгодится устройство ампер на 16. И даже есть шанс, что старт пройдет без эксцессов.

Надеемся, читатели теперь знают, как подключить трехфазный двигатель в домашнюю сеть на 230 вольт. Осталось к этому добавить, что возможности стандартной квартиры не превышают с точки зрения отдачи мощности потребителю значения порядка 5 кВт. Это значит, описанный выше двигатель дома попросту включать опасно

Обратите внимание, что даже болгарки редко бывают мощнее 2 кВт. При этом двигатель оптимизирован для работы в однофазной сети 220 вольт. Проще говоря, слишком мощные устройства не только вызовут моргание света, но скорее всего, спровоцируют возникновение других нештатных ситуаций

В лучшем случае выбьет пробки, в худшем – случится возгорание проводки

Проще говоря, слишком мощные устройства не только вызовут моргание света, но скорее всего, спровоцируют возникновение других нештатных ситуаций. В лучшем случае выбьет пробки, в худшем – случится возгорание проводки.

На этом говорим “до свидания” и хотим заметить: знание теории иной раз полезно практикам. Особенно если дело касается мощной техники, способной причинить немалый вред.

Возможные проблемы

Технических проблем с подключением возникнуть не должно. При этом показания счетчика будут отображаться корректно на табло прибора учета.

Разберем различные ситуации и возможные проблемы:

  • Подключения дома с нормальной нагрузкой, не превышающей 10 Квт. В этом случае возникает проблема с регистрацией прибора. Сбытовая организация вправе не поставить его на учет и опломбировать. Аргументируя тем, что электросчетчик используется не по назначению. Хотя строгих правил не существует, инспектор формально будет прав. Все будет завесить от инспектора;
  • Выданы технические условия на подключение дома к трехфазной сети, но технические возможности отсутствуют. В этом случае инспектор вправе зарегистрировать прибор и опломбировать. Но он даст временное разрешение, которое длится годами, пока электросети не исправят положение;
  • Выдано разрешение на подключение к однофазной сети мощности 15 Квт. Электросети на это идут крайне редко, но в жизни такое случается. Однофазные счетчики рассчитаны на токи, не превышающие 60А. А нагрузка 15 Квт потребляет ток 75 А. Трехфазный счетчик прямого включения рассчитан на 100 А. Поэтому, в качестве исключения, энергосбыт даст разрешение на монтаж трехфазного счетчика;
  • Установка прибора учета в гараже или садоводческом товариществе. Здесь все просто. Местному электрику абсолютно все равно, какой прибор учета установлен в боксе или домике. Главное, чтобы он показывал расход электроэнергии правильно.

Как правильно подобрать конденсаторы

Теоретически предполагается осуществлять расчет необходимой емкости путем деления силы тока на напряжение и полученную величину умножить на коэффициент. Для разного типа соединений обмоток коэффициент составляет:

  • звездой – 2800;
  • треугольником — 4800.

Недостатком этого метода является то, что не всегда на электродвигателе сохранилась табличка с данными. Невозможно точно знать коэффициент мощности и мощность двигателя, а следовательно и силу тока. К тому же на силу тока могут действовать такие факторы как отклонения напряжения в сети и величина нагрузки на двигатель.

Поэтому следует применять упрощенный расчет емкости рабочих конденсаторов. Просто учесть, что на каждые 100 ватт мощности необходимо 7 микрофарад емкости. Удобнее использовать несколько параллельно соединенных конденсаторов малой, желательно одинаковой емкости, чем один большой. Просто суммируя емкость собранных конденсаторов, можно легко определить и подобрать оптимальное значение. Для начала лучше процентов на десять занизить суммарную емкость.

Если двигатель легко запускается и мощности его достаточно для работы, то все подобрано правильно. Если нет – нужно еще подсоединять конденсаторы, пока двигатель не достигнет оптимальной мощности.

Следует помнить, что много не всегда хорошо, и при превышении оптимальной емкости рабочих конденсаторов двигатель будет перегреваться. Перегрев может привести к сгоранию обмоток и выходу электродвигателя из строя.

Желательно выбирать конденсаторы с рабочим напряжением не менее 450 вольт. Самыми распространенными являются так называемые бумажные конденсаторы, с буквой Б в наименовании. В настоящее время выпускаются и специализированные, так называемые моторные конденсаторы, например К78-98.

В случае, если запуск двигателя осуществляется под нагрузкой и происходит тяжело, необходим еще и пусковой конденсатор. Он включается параллельно рабочему на непродолжительное время пуска электродвигателя. Его емкость должна быть равной или не более чем в два раза превышать емкость рабочего.

Сообщества › Сделай Сам › Блог › “преобразователь однофазного тока в трёх фазный”.

Всем привет !Очередная моя самоделка, которую я с успехом использую много лет.Не знаю как точно, по научному его назвать, но думаю “преобразователь однофазного тока в трёх фазный” подойдёт.Сказать честно, да и многие знают, какие мучения доставляют асинхронные эл. двигатели, при работе в однофазной сети, особенно при максимальной нагрузке.Однажды от папы услышал, что электрики както делают такие генераторы, но тогда ещё интернета не было спросить не укого, а те у кого спрашивал, не давали ответа (видимо не у тех спрашивал))) ).Вот тут то и начались эксерименты, а то, что из них вышло ниже на фото:

Работа трехфазного электродвигателя в однофазном режиме: схемы подключения

При включении трехфазного электродвигателя в однофазную сеть возникает пульсирующее магнитное поле. Для старта двигателя нужен сдвиг фаз относительно друг друга не менее чем на 900. Для этого применяют резистивные, емкостные, индуктивные пусковые элементы, включаемые в цепь одной из обмоток. При этом схема трехфазного электродвигателя становится эквивалентной однофазной электрической машине.

В схеме с пусковым резистором сдвиг фаз достигается более медленным намагничиванием одной из обмоток. Такой способ имеет значительные недостатки: большие потери мощности на сопротивление и перегрев электродвигателя при длительной работе. Схемы с индуктивными пусковыми элементами также обладают недостатками.

На практике для включения трехфазных электрических машин в однофазную сеть пусковые резисторы и катушки практически не используют.

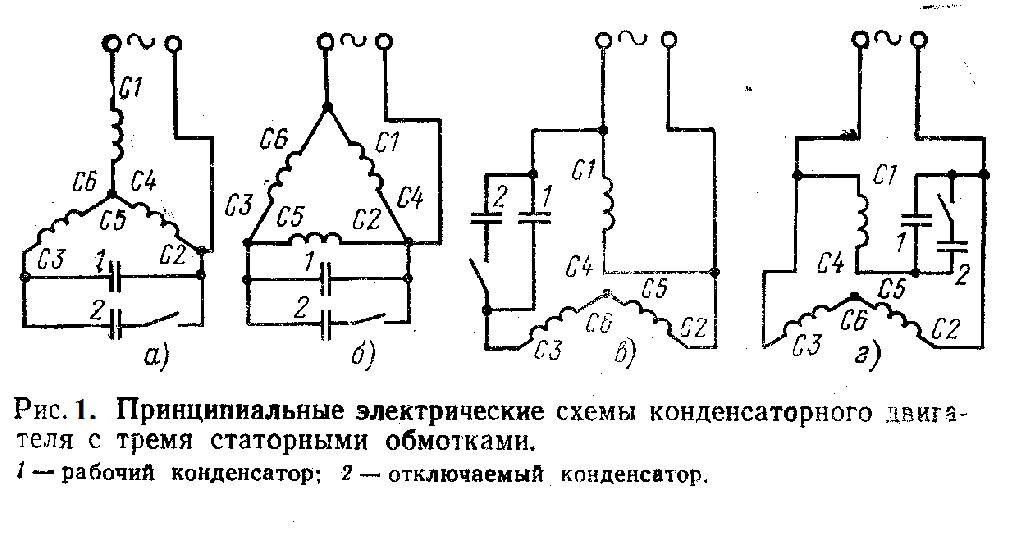

Самая распространенная схема – включение через конденсатор. Емкостные элементы гораздо компактнее резисторов, не обладают активным сопротивлением. К недостаткам конденсаторного пуска относят значительный нагрев двигателя при длительной работе и низкий пусковой момент.

Для оборудования, которое запускается под нагрузкой и предназначено для длительной работы, например бетономешалки, применяют схему с 2 конденсаторами. При пуске оба емкостных элемента включены цепь, после разгона двигателя пусковой конденсатор отключается. Это позволяет устранить недостатки схемы с конденсаторным сдвигом фаз.

Емкость рабочего конденсатора для схемы включения «звезда» определяется исходя из выражения: Cр=2800 хP/(√3хU²х η х cosϕ). Параметры емкостного элемента при соединении в «треугольник» – по формуле Cр=4800 х P/(√3 х U² х η х cosϕ).

Конденсатор можно выбрать из расчета 70 микрофарад на 1 киловатт мощности двигателя. Емкость пускового конденсатора рассчитывается как Cп=2,5 х Cр.

При выборе схемы подключения, нужно учесть параметры двигателя. Если на табличке указаны значения 380/220 В, для включения в сеть 220 В обмотки соединять нужно только «треугольником». Если указано значение только 380 В, нужно разобрать двигатель, найти точку соединения обмоток и вывести все выводы на клеммник.

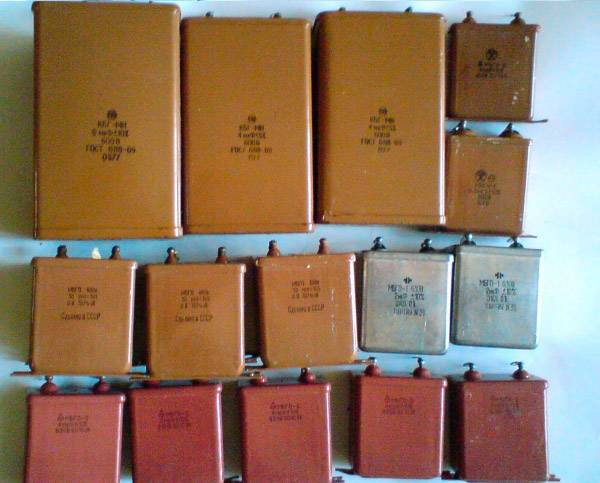

Для подключения электродвигателей применяют металлобумажные и электролитические конденсаторы. Первые рассчитаны на длительную работу, хорошо выдерживают коммутационные перенапряжения. К недостаткам металлобумажных конденсаторов относится небольшая емкость. Для запуска электродвигателя необходимо параллельно подключить несколько элементов в одну конденсаторную батарею.

Электролитические конденсаторы компакты и обладают значительной емкостью

При выборе устройств необходимо обратить внимание на номинальное напряжение. Для электродвигателей в сети 220 В применяют элементы не менее чем на 400-450 В

При коммутациях возникают импульсные броски, при заниженном напряжении, емкостные элементы быстро выходят из строя. Целесообразно использовать специальные конденсаторы для электродвигателей.

Работа трехфазного двигателя от однофазной сети имеет ряд недостатков. Потери мощности составляют 30-40%, то есть мощность электрической машины в таком режиме равна 60-70% от номинального значения, указанного производителем. При этом также наблюдается повышенный шум при работе, избыточный нагрев обмоток.

Дальнейшая коммутация: работаем с рабочим магнитным пускателем

Здесь же производим подключение питающих проводов – они идут от вводного автомата. При этом фазный провод подключается на контакт «L1» рабочего пускателя, а нулевой (нейтраль) на «L2». «L3» задействоваться не будет по причине отсутствия трёхфазной системы.

Подключение питающих проводов к магнитному пускателю

Сразу подключим одну из сторон катушки электромагнита, без которой невозможна работа пускателя

При выборе оборудования, следует обратить особое внимание на её рабочее напряжение. Оно может составлять 220 или 380 В

В последнем случае пускатель срабатывать не будет. Здесь подключение производится путём установки перемычки с контакта нулевого провода на клемму катушки.

Установка перемычки с клеммы подачи на катушку

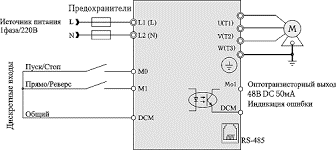

Подключение однофазных преобразователей частоты к трехфазному двигателю

Трехфазные электроприводы несложного оборудования мощностью до 4 кВт допускается включать в однофазную сеть через частотный преобразователь. Это позволяет регулировать скорость вращения вала без редукторов муфт, изменять производительность без задвижек, заслонок и других механических устройств, а также частично устранить недостатки схем пуска через конденсатор.

Для таких электроприводов рекомендовано использовать однофазные преобразователи. Такие устройства имеют емкостный выход, позволяющий отказаться от выносного конденсатора. Рассчитанное значение емкости вводится вручную при настройке преобразователей или автоматически определяется в режиме адаптации частотника к двигателю. Однофазные устройства позволяют рассчитывать оптимальную емкость при тестировании.

Преобразователь для двигателей, включенных в сеть 220 В, подбирают:

  • По диапазону регулирования угловой скорости. Частотник должен обеспечивать изменение частоты вращения в заданном интервале.
  • По максимальной емкости фазосдвигающего элемента. Преобразователь должен обеспечивать пуск электрической машины с заданным моментом на валу. При выборе устройства нужно рассчитать величину емкости, необходимой для старта и корректной работы двигателя, и сравнить ее с характеристиками преобразователя.
  • По мощности. Параметры трехфазного двигателя при однофазном питании сильно отличаются от номинальных и не аналогичны характеристикам однофазных двигателей той же мощности. Для таких приводов выбирают частотный преобразователь с запасом мощности не менее 2 кВт.
  • По дополнительным функциям. При выборе также учитывают наличие дисплея для индикации параметров, входов и выходов для датчиков, встроенных фильтров гармоник, функций самодиагностики, записи событий и другое.

Также следует учесть, что работа трехфазной машины в сети 220 В сильно отличается от нормы. Такие схемы подключения машин через частотник не обеспечивают точного управления и регулировки параметров, не позволяют реализовать сложные алгоритмы. Сфера применения таких приводов – станки, где требуется только регулировка скорости, бытовые маломощные насосы для автономных систем водоподачи и полива.

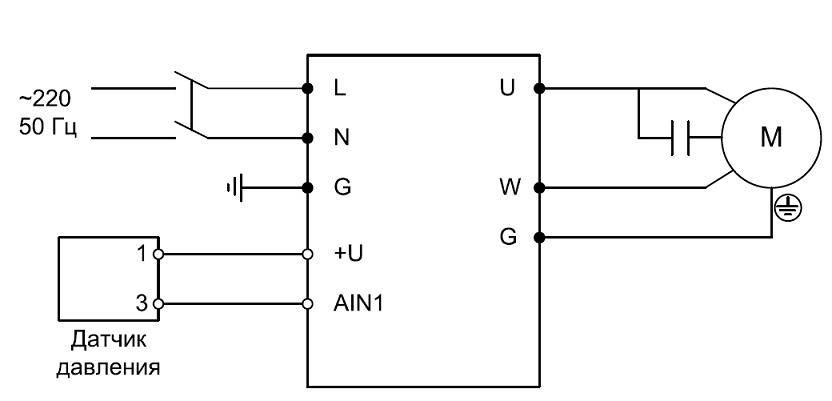

Преобразователи подключают кабелями марки, рекомендованной производителями. Сечение жил также должно быть не меньше рекомендованного. Для выходной цепи применяется трехпроводный кабель.

В разрыв фазного нулевого провода перед преобразователем устанавливают автоматический выключатель для коммутаций и защиты от коротких замыканий. При питании однофазным напряжением возникают гармоники, которые негативно влияют на работу двигателя и качество напряжения в сети. При высоких требованиях к электромагнитной совместимости, устанавливают входные и выходные фильтры.

Все подключения осуществляют согласно требованиям электробезопасности. После проверки правильности и качества подключений, включают частотный преобразователь в тестовой режим, настраивают интервал скоростей и другие параметры. Далее проверяют работу двигателя на разных скоростях.

Однофазный генератор для трехфазной сети.

Посоветуйте специалисты. Есть трехфазная сеть в загородном доме, но бывают иногда отключения на 5-8 часов. Есть задача обеспечить питание несколько потребителей — три холодильника, насос, септик, водогрейка (накопительная), свет. Беда в том, что эти потребители раскиданы на разные фазы, а смысла покупать трехфазный генератор нет, ибо во-первых нет ни одного потребителя трехфазного, во-вторых дорог он. Хотелось бы на время отключения сети, одним рычагом переключиться на гену, да чтоб и все фазы на одну замкнуть. Генератор будет с ручным пуском, если что.. но главное, чтобы при включении сети, безошибочно домохозяйка сама как надо включила. Подскажите, как это безопасней реализовать.

MIB написал : Есть задача обеспечить питание несколько потребителей — три холодильника, насос, септик, водогрейка (накопительная), свет.

о другом умалчиваем .

MIB написал : Беда в том, что эти потребители раскиданы на разные фазы

это не беда это так нада

MIB написал : смысла покупать трехфазный генератор нет, ибо во-первых нет ни одного потребителя трехфазного, во-вторых дорог он.

но намного мощнее чем однофазный, Вы уж определитесь что для вас нужнее — электричество или чых-пых. Фазы замыкать в принципе можно, но какова суммарная мощность потребления?

MIB написал : ибо во-первых нет ни одного потребителя трехфазного

Тогда, и правда, можно однофазным обойтись. С мощностью да, надо определиться. Переключать можно перекидным рубильником, желательно на 4 полюса, если удастся найти. Типа таких » >

Решал такую же проблему в цеху на работе — ввод трехфазный, частые отключения на «профилактику», с 10 до 18 часов. Если нет трехфазных потребителей (двигателей, трансформаторов, что конечно редкость в частном доме, стабилизаторов!), то можно использовать реверсивный рубильник от компании ABB » > или » > в зависимости от выделенной мощности. На одну группу подключить трехфазный ввод, вторую группу контактов объединить и подключить к генератору. При использовании этих рубильников полностью исключается возможность работы генератора на сеть или совместно с сетью.

3КВт, максимум 3.5КВт поэтому и не вижу смысла в трехфазном генераторе, все таки аварийное питание самого необходимого. причем можно пожертвовать водогрейкой.. и вообще обойтись 2.5Квт (с запасом).

2Merlin666 Пытаюсь найти схему работы реверсного рубильника — он просто рубит сеть и замыкает все фазы между собой?

нет, у него два трехфазных входа и один трехфазный выход. У рубильника три положения ручки — в первом положении первая группа фаз подключена к выходу, второе положение — нулевое(выход никкуда не подключен), третье положение — вторая группа фаз подключена к выходу. Для работы — к выходу подключаете провода, которые у вас теперь будут вводными, тот ввод что у вас был — подключаете к первой группе контактов на рубильнике, во второй группе контактов, все контакты соединяете между собой, и к этим контактам подключаете один из выводов генератора, который теперь будет фазой. Второй вывод генератора подключаете к шине нейтрали.

Кстати — обязательно посмотрите в инструкции не инверторный ли у вас генератор, если просто синхронный или асинхронный, то самое то — просто не уверен будет ли инверторный генератор нормально работать с глухозаземленной нейтралью.

В нормальном режиме — рубильник в положении 1 — все потребители работают от сети, при выключении эл-ва запускаете генератор, прогреваете, и рубильником переключаете ввод на него. Эл-во дали, выключаете генератор, и обратно переключаете ввод на сеть. Тут самое главное есть защита от «дурака», даже если переключить рубильник при работающем генераторе или при наличии эл-ва в сети, то не будет никаких последствий. Можно ту же задачу решить при помощи выключателей нагрузки в принципе, дешевле выйдет в 10 раз, но схема «от дурака» не защищена будет совсем.

Зачем нужна схема “Звезда – Треугольник”?

Корень проблемы кроется в пусковых токах и чрезмерных нагрузках, которые испытывает двигатель, когда на него подают питание напрямую. Да что там двигатель – весь привод при пуске скрежещет и содрогается!

Особенно это критично там, где нет понижающей передачи – редуктора или ремня на шкивах.
Особенно это важно там, где на валу двигателя насажено что-то массивное – крыльчатка или центрифуга.
Особенно это значимо там, где мощность двигателя – более 5 кВт, а скорость вращения большая (3000 об/мин).

Вот такие кабанчики не любят, когда их включают в сеть напрямую

Так вот, для того, чтобы уменьшить мощность на валу двигателя во время пуска, его включают сначала на пониженное напряжение, он не спеша разгоняется, а потом врубают по полной, на номинальную мощность. Реализуется это не изменением напряжения реостатами и трансформаторами, а более хитро. Но по порядку.

Подключение трёхфазного двигателя к однофазной сети

В этой статье рассмотрим подключение трёхфазного асинхронного двигателя к однофазной сети с помощью фазосдвигающего конденсатора, а также расчёт ёмкости пускового и рабочего конденсаторов, подключение трёхфазного двигателя «звездой» и «треугольником».

 Самый простой пуск трёхфазного двигателя в однофазной цепи возможен с помощью фазосдвигающего конденсатора, включённого в третью обмотку двигателя. КПД(коэффициент полезного действия) двигателя в этом случае будет около 60% (по сравнению с трёхфазным включением).

Важно

При пуске маломощного асинхронного электродвигателя ( до 500 Вт), или при пуске двигателя без нагрузки на его вал, можно ограничится использованием только, так называемого, рабочего конденсатора.

При пуске более мощных двигателей нужно использовать ещё и пусковой конденсатор, необходимый для разгона двигателя.

Схема включения двигателя в однофазную сеть

Подключение трёхфазного двигателя

В схеме обозначено:

  • FU1, FU2 — предохранители.
  • S1 — двухполюсный выключатель.
  • S2 — переключатель направления движения вала двигателя (реверс).
  • S3 — кнопка подключения пускового конденсатора (разгон двигателя).
  • Сп — пусковой конденсатор.
  • Ср — рабочий конденсатор.
  • R1 — разрядный резистор.
  • М — электродвигатель.

После включения выключателя S1 необходимо сразу нажать кнопку S3, после разгона двигателя (2-3 сек) кнопку отпустить.

Расчёт элементов схемы включения двигателя

Ёмкость рабочего конденсатора для данной схемы (соединение обмоток электродвигателя «треугольником») рассчитывается по следующей формуле:

Ср = 4800*I/U,  где

Ср — ёмкость рабочего конденсатора в мкФ;I — ток электродвигателя, А;U — сетевое напряжение(220 В).

При соединении обмоток электродвигателя «звездой» ёмкость рабочего конденсатора определяется по формуле:

Ср = 2800*I/U , обозначения те же.

Если неизвестен ток электродвигателя, но известна мощность, то ток можно рассчитать по формуле:

I = P/(√3*U*ɳ*cosφ) , где

P — мощность электродвигателя, Вт;ɳ — КПД электродвигателя;cosφ — коэффициент мощности.

Приблизительно можно принять ɳ=0,6, cosφ = 0,8. Тогда формула упростится и примет вид:

I = P/(0,83*U).

Ёмкость пускового конденсатора должна быть в 2-3 раза больше ёмкости рабочего.

Нужную ёмкость конденсатора можно собрать из нескольких, имеющихся в наличии конденсаторов, как это сделать описано здесь. Лучше всего применять металлобумажные или плёночные конденсаторы. Рабочее напряжение конденсаторов не ниже 300В.

  В некоторых статьях предлагают использовать электролитические конденсаторы, соединив пару конденсаторов минусовыми выводами и зашунтировав их диодами.

Я не рекомендую этого делать, так как при выходе из строя диода (при его электрическом пробое), через электролитический конденсатор потечёт переменный ток и он скорее всего взорвётся из-за нагрева.

Совет

Разрядный резистор R1 служит для разряда пускового конденсатора после его отключения. Можно обойтись и без него, но тогда следует помнить, что на устройстве может остаться опасное напряжение, даже после его выключения. Можно взять резистор сопротивлением 0,5 — 1 мОм, на мощность рассеяния не ниже 0,5 Вт.

Все выключатели и предохранители должны выдерживать рабочий ток электродвигателя.

Советы: лучше всего использовать соединение «треугольником», при соединении обмоток «звездой» значительная часть мощности двигателя теряется.

На шильдике двигателя указывается схема соединения обмоток, возможность её изменения и  рабочее напряжение обмоток. Например:  ∆/Ү  220/380 обозначает, что обмотки электродвигателя могут быть подсоединены либо «треугольником» на 220 В, либо «звездой» на напряжение 380В.

Обозначение Ү  380 — говорит о том, что обмотки подсоединены по схеме «звезда» и рассчитаны на 380 В и в распредкоробку двигателя выведено всего три провода. Тут придётся подключать по схеме «звезда», потеряв мощность.

Можно конечно залезть внутрь двигателя и вывести недостающие концы в распредкоробку, но это работа уже для специалиста.

Если вам помогла эта статья, то вы можете поделиться ей со своими друзьями, нажав кнопки социальных сетей, расположенные ниже.

Почему всё так сложно

Этот вопрос и мне изначально не давал покоя, однако всё сложно лишь на первый взгляд. Если выполнять всю работу пошагово, в соответствии с инструкциями, он отпадёт сам собой. Как уже упоминалось, основные сложности были созданы, можно сказать, намеренно. Ведь стоило лишь приобрести в любом магазине электротехники более совершенный кнопочный пост, и большая часть работы просто потеряла свою актуальность. Но в том, что я пошёл столь проблематичным путём есть и свои плюсы – были рассмотрены все варианты при нулевых затратах. Всё, что мне было необходимо, нашлось в гараже. Зато сейчас я имею возможность пользоваться низкобюджетным заточным станком. Из затрат – лишь покупка наждачного заточного круга и оплата счетов за электроэнергию, которые нельзя назвать крупными.

Двигатель, особенности размещения перемычек катушек, первые шаги подключения

Первое, на что нужно обратить внимание – это шильдик двигателя. На нём прописана возможность однофазного подключения, мощность агрегата и другая необходимая для работы информация. Шильдик электродвигателя – на нём указаны все параметры

Шильдик электродвигателя – на нём указаны все параметры

Было решено начинать сборку схемы подключения с контактной группы двигателя. На ней находится 6 контактов – по паре на обмотку. Изначально, перемычки на них были установлены в ряд по одной стороне, соединяя в одной точке все 3 обмотки – в «звезду». Подобная коммутация подходит лишь для трёхфазного подключения, поэтому они были переустановлены для подключения в «треугольник», который нам необходим для напряжения 220 В. Это расположение можно увидеть на фото.

Перемычки установлены в контактной группе для подключения «треугольником»
