Как проложить кабель в земле

Ввод кабеля в здание

Ввести в дом кабель можно несколькими способами, но у каждого из них есть свои особенности, так как непосредственно под фундаментом жилого здания вход сделать нельзя, потому что со временем вероятная усадка окажется причиной передавливания: как самой трубы ПНД, так и кабеля.

  1. Ввод через ленточное основание. В этом случае в фундаменте просверливают отверстие. Делают это по диагонали вверх. В отверстие вставляют отрезок трубы — стальную гильзу, которую фиксируют раствором. В нее вставляют кабель, затем с обеих сторон трубу изолируют, чтобы обезопасить ее от попадания влаги. Используют ветошь, вымоченную в цементном молочке, монтажную пену и/или цементный раствор. Другой вариант — термоусадочные уплотнители кабельных проходов.
  2. Проникновение сквозь стену дома, если фундамент монолитный. В том месте, где кабель подходит к зданию, устанавливают изогнутую трубу, через которую пропускают кабель. Верхний конец ее вводят в стену, используя такую же трубу из металла. Радиус загиба делают плавным, прямого угла быть не должно.
  3. В случае свайного фундамента. Это самый простой вариант. Траншею копают прямо до места ввода в дом, потом в полу делают отверстие, затем через него протягивают силовой кабель.

Если небольшая постройка имеет мелкозаглубленный фундамент, есть возможность провести трассу под основанием. В этом случае в роли защиты тоже используют металлическую трубу. Расстояние между ней и нижним краем бетонного основания обязано быть как минимум 60 см, меньшие значения не рассматриваются из-за потенциальной усадки, подвижек грунта.

Кабели, имеющие броню, требуют заземления. Чтобы обеспечить безопасность жильцов, к ней приваривают либо припаивают провод в изоляции, который заводят в щиток (на ноль). Если пренебречь этой операцией, то велика вероятность, что при пробое фазы броня станет главной угрозой. Относительно легким последствием контакта с ней станет электрическая травма, худшим — летальный исход.

Правила прокладки кабеля электрического бронированного в земле

• укладывают в траншею с заглублением от 70 сантиметров на открытых участках и от метра в жилой застройке; • кабель проверяют на целостность; • дистанция между другими кабелями составляет не менее 10 см. нужно помнить, что чем выше мощность кабеля, тем больше должно быть расстояние; • кабель располагается ровно, не должен перекручиваться; • укладку ведут без натяжения; • броню следует заземлить; • на кабель нужно насыпать песок слоем в 10 см, далее кладут слой обычного красного кирпича и сигнальную ленту. И только после этого засыпают траншею землей; • все слои грунта утрамбовывают.

Нужно учесть и некоторые нюансы:

• если рядом проходит теплотрасса, до нее должно быть расстояние не меньше двух метров; • от водопроводных сетей расстояние должно быть не меньше метра; • при необходимости прокладки через автотрассы или железнодорожные пути, нужно использовать трубы и короба; • если нужно пересечь расположение других кабелей, их изолируют слоем грунта толщиной не менее полуметра.

Существует три способа укладки кабеля в землю:

• ручной. Траншея выкапывается лопатой, производится укладка кабеля и ввод его в помещение. Способ применим на домовом или дачном участках; • механизированный. Применим для промышленной укладки. Траншею роют бульдозером, далее укладывают кабель вышеописанным способом; • бестраншейный. Применяют для промышленных целей. Используется кабелеукладчик. Этим способом можно класть только одиночный кабель с алюминиевой начинкой и оцинковкой. Укладка производится на открытой местности. Если на территории есть металлические мосты или эстакады, то кабель размещают в негорючих трубах из асбеста. По деревянным строениям монтаж ведут в трубах из стали, чтобы избежать возгорания.

Кабель силовой бронированный изготавливается в России по ГОСТ.

Прокладка бронированного оптического кабеля производится в следующих видах грунтов:

• вечная мерзлота; • дно любых водоемов; • песок, суглинок, гравий и обычный грунт.

Какой бронированный кабель для прокладки в земле использовать зависит от вида работ: прокладка линий связи или электросетей. Кроме того, при выборе вида кабеля нужно руководствоваться ПУЭ (правила устройства электроустановок). Прокладка бронированного кабеля в земле по ПУЭ укажет на все нюансы профессионального монтажа.

Где запрещена прокладка бронированного кабеля указано в стандартах строительства. Нельзя укладывать его под фундамент здания. Расстояние до строения должно быть не меньше 60 сантиметров. Строго запрещено засыпать кабель землей с металлическими отходами. Кроме того, нельзя проводить укладку механизированным способом на расстоянии менее метра от трасс и железнодорожных путей, а также водоемов. Запрет стоит и на прокладку кабеля во взрывоопасной зоне без защитной трубы.

Как было указано выше, запрещено укладывать кабель без огнестойкой защиты по металлическим и деревянным мостам.

Купить бронированный кабель для прокладки в земле можно напрямую у производителя, на сайтах дилеров или в специализированных магазинах. Цена зависит от сечения. Стоимость бронированного кабеля с медными волокнами составляет от 90 рублей за метр, стоимость алюминиевого – от 98 рублей, оптического – от 60 рублей.

Прокладка бронированных кабелей внутри помещения производится для условий с повышенной опасностью возгорания или затопления. Применяется алюминиевый или оптический кабель. Его также можно монтировать на значительной высоте или под водой. Такой кабель монтируют в специальных трубах или коробах. Возможен монтаж в стене.

Бронированный кабель универсален, его можно применять для любых погодных условий и грунтов. Он выдержит перепады температур и прослужит порядка 50 лет. Выбирать бронированный кабель нужно, руководствуясь целевым назначением, типом нагрузки, ПУЭ и СНиП.

Подключение сети к дому

Для правильного подсоединения кабеля к дому нужно соблюдать определённый порядок действий:

  • требуется прорыть траншею, глубиной от 0,7 м до 1 м;
  • далее делается подушка примерно 20 см в толщину для отвода влаги;
  • потом волнообразно идёт прокладка кабеля в земле (по ПУЭ), отпуск со столба выполняется в трубе высотой 2 м;
  • после этого нужно провести провод к электрощиту через стену или фундамент.

Если использовать первый вариант, то необходимо проделать отверстие и заложить в него трубу, через которую и протягивать электросеть. Если пропускать провод через фундамент, то последовательность не меняется, за исключением того, что трубу фиксируют раствором цемента и с двух сторон изолируют негорючим материалом. Это поможет избежать попадания земли и влаги через отверстие.

Видео описание

В этом видео показано, как провести провод в дом:

Всё подключается к устройству принудительного отключения в электрораспределительном щите и проводам ЛЭП с помощью специальных зажимов. Провод можно зафиксировать на столбе фиксаторами с шагом не более 1 м.

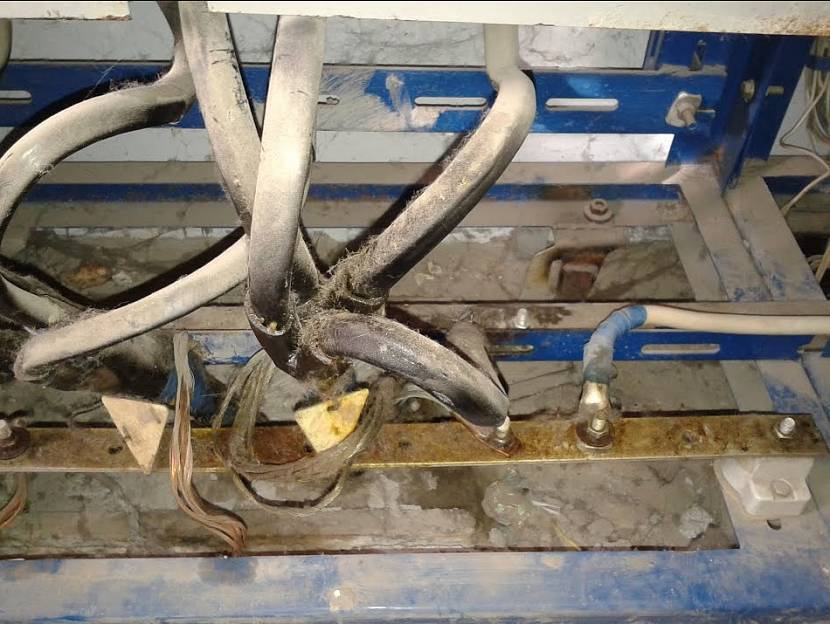

Заземление брони проводаИсточник i.ytimg.com

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

  1. Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
  2. Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
  3. Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
  4. Меньше риск возникновения пожара.
  5. Также уменьшается воздействие электромагнитных волн и грозы.
  6. Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

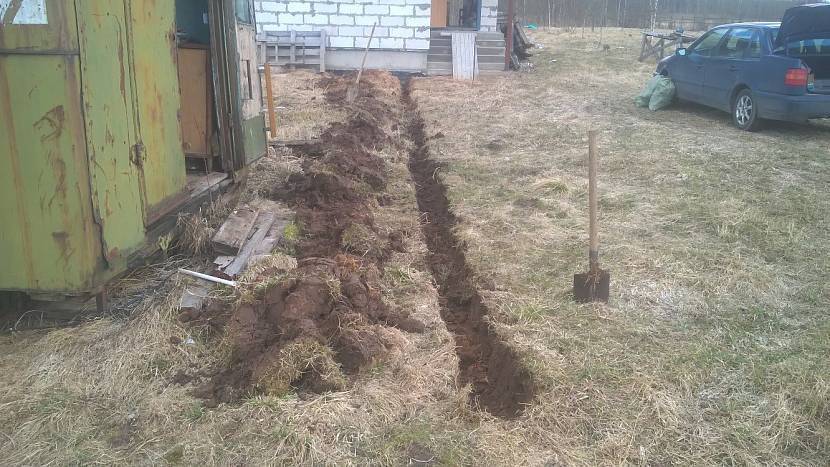

Участок перед закапыванием траншеиИсточник s00.yaplakal.com

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

  • в прогретом помещении (провод прогревается от 18 до 72 часов);
  • установкой палатки и использование тепловых пушек;
  • трансформатор (прогревается прямо во время прокладки до +20 °С).

Видео описание

Как выполняется прогрев провода в зимних условиях, показано в видео:

При любом из этих методов необходимо герметизировать концы кабеля с помощью специальных муфт, чтобы не проник конденсат.

Кабель нужно прогревать только после полной подготовки всей линии, так как зимой укладка электросети строго регламентирована по срокам. Установка тёплого провода должна выполняться в определённое время:

  • 60 минут – от 0 до -10 °С;
  • 40 минут от -10 до -20 °С;
  • 30 минут – от -20 и ниже.

Кабель для прокладки в земле, который прогрели, нельзя сильно изгибать. После монтажа его необходимо засыпать небольшим слоем распушённой земли и дождаться остывания, а после этого уже зарывать углубление.

Если позволяет бюджет, то можно приобрести холодостойкий кабель (ХЛ). Он предназначен для низких температур и не повреждается при сильных морозах. У такого кабеля есть свои преимущества: хороший разброс температурного режима для укладки (от +50 °С до -60 °С), а также применение без прогрева при морозе в -25 °С.

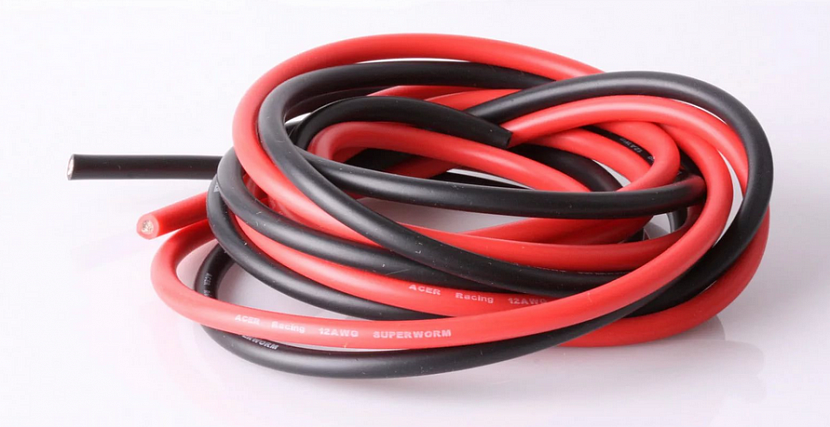

Холодостойкий проводИсточник hostingkartinok.com

Коротко о главном

Кабели для прокладки под землёй бывают для сухой, влажной и холодной почвы. У каждого есть своя марка.

При укладке желательно исключить растягивающие нагрузки. Можно не защищать кирпичами, если в том месте не будет растопок.

Глубина траншеи должна быть от 50 до 100 см, в зависимости от размещения.

Существуют определённые нормы расстояния от статичных объектов. Для укладки необходимо сделать схему участка, чтобы в будущем знать, где расположен провод.

Подушка должна быть не меньше 10 см, при вводе в дом 20 см. В грунте не должно быть острых предметов.

Зимой провод необходимо сначала прогреть, чтобы не появились трещины и разрывы.

Разрабатываем трассу

Трассу подземной прокладки кабеля от столба к дому вам начертят в проекте и все что вам останется — выполнить все указания. Но при разводке электричества по участку трассу приходится разрабатывать самому. Самый экономный вариант — прямая от одной точки до другой. Но реальная трасса такой практически не бывает. Чаще всего это ломанная линия, так как приходится обходить много препятствий.

Прокладка кабеля в траншее

Как прокладывать трассу

При планировании трассы надо придерживаться следующих правил:

  • Избегать пересечения с другими кабелями. Если это невозможно, расстояние между кабелями должно быть не менее 15 см (один расположен выше другого). В месте пересечения на оба проводника надеваются жесткие футляры — из водопроводных пластиковых или асбоцементных труб. На проложенный ранее кабель можно надеть распиленную вдоль асбестовую трубу, затем ее соединить стяжками или скотчем. Учтите, что футляры должны на 1 метр выступать по обеим сторонам от места пересечения.
  • При пересечении с водопроводными, канализационными, газовыми трубами расстоянием до кабеля должно быть не менее 0,5 м, если он укладывается без защитной оболочки, и 0,25 м, если в трубе или оболочке. Причем защитная оболочка должна выходить на 2 метра в обе стороны от места пересечения.
  • Если прокладка кабеля в земле нужна вдоль трубопроводов (вода, канализация, газ), расстояние до них должно быть не менее 1 метра. При прокладке в трубах расстояние можно уменьшить до 25 см.

  • Если подземная трасса электроснабжения идет вдоль теплотрассы, расстояние между ними должно быть не менее 2 метров. Причем теплотрасса должна быть хорошо изолирована.
  • Обходить по периметру стоит площадки для парковки, места заезда машин (в том числе асенизаторских). Если обойти их не получается, надо или трассу прокладывать глубже, или использовать жесткий футляр.
  • Большие деревья стоит обходить по большому кругу радиусом не менее 2 метров или прокладывать трассу так, чтобы до ствола было 2 метра. Есть еще вариант — на требуемой глубине под деревом вбить трубу длиной не менее 2 метров, через которую провести кабель.
  • От места прокладки проводника до кустарников должно быть не менее 0,75 м.
  • Если прокладка кабеля в земле должна проходить вдоль фундамента, расстояние до него должно быть не менее 60 см.

При соблюдении всех этих рекомендаций трасса на прямую линию будет не похожа. На участке размечаете ее (колышками, мелом, струйкой песка), еще раз проверяете соответствие требованиям, после чего можно копать траншею.

Рисуем план

После того, как вы примерно представляете себе трассу, перенесите ее на лист бумаги. На этом плане также должны быть основные сооружения, водопровод, канализация и т.п. После того как выкопаете траншею и уложите кабель (до начала засыпки), измеряете расстояние до всех «долгосрочных» объектов и переносите их на план.

Кабели разного назначения можно обозначать разными цветами

Профессионалы называют этот процесс «привязкой к местности». Этот план с расстояниями может впоследствии очень пригодиться — при перепланировке участка, планировании новых построек и т.п. Также он будет если возникнет необходимость ремонта линии передачи. По плану вы восстановите место прохождения трассы.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

  1. Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
  2. Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
  3. На утрамбованном дне сделайте равномерную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить изоляцию.
  4. Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами, либо ВВГ-нг-LS, в случаях описанных выше.
  5. Проверьте готовую кабельную линию с помощью мегомметра, который определит наличие повреждений изоляции и утечек под высоким напряжением (измерит сопротивление изоляции). Не забудьте разрядить кабель на землю или закоротив жилы после измерений сопротивления.
  6. Используйте трубу, следуя описанным выше правилам и рекомендациям. Если нужна прокладка в трубе (глубина 50 см, раскопки часто происходят, прокладка под деревом и т.д.), то используйте ПНД, ПВХ, стальные или асбоцементные трубы. Последний тип труб разрезают вдоль на две части, делая из них подобие пенала, после этого укладывают провод. Такая технология позволит быстро освободить электропроводку при ее ремонте.
  7. Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
  8. Засыпьте траншею песком или мелким грунтом, очищенным от острых предметов. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
  9. На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
  10. Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
  11. Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

Прокладка электрического кабеля в траншее

Используются воздушный и подземный способы для прокладывания кабелей электрического питания между постройками, и кабелей, обеспечивающих наружное освещение на загородных участках и в дачных домиках.

Использование воздушного способа прокладки целесообразно в случаях, когда между объектами небольшое расстояние.

Прокладка электрического кабеля подземным способом больше подходит для больших расстояний или при оборудовании наружных систем освещения. Подземный способ является более эстетичным, поскольку над головами людей при этом не свисают гирлянды проводов. Однако, у этого способа имеются следующие ограничения:

Запрещается прокладывать электрический кабель в траншеях при высоком уровне грунтовых вод. Если это болотистая местность, грунтовые воды достигают уровня одного метра и более того.

Запрещается прокладка кабеля в траншее при содержании в почве большого количества веществ, которые могут повредить или нарушить его оболочку.

Доказано негативное влияние на электрическую проводку блуждающих токов, которые порой встречаются в грунтах.

Нельзя проводить электрический кабель в слишком подвижных грунтах.

При отсутствии противопоказаний к укладке кабеля в траншею, начинают следующие работы. Вначале проводят тщательную разметку на своем земельном участке. Необходимо, чтобы кабель располагался в расстоянии не менее 1 метра от деревьев, не проходил под автомобильными стоянками, площадкой, на которую заезжает ассенизаторская машина, а также под территорией с повышенными нагрузками на грунт.

После разметки производятся следующие действия по укладке электрического кабеля в траншеи:

  1. Выкапывается траншея, согласно предварительно сделанной разметке. При этом, минимально допустимой глубиной траншеи будет 0,7 метров. Однако, оптимальной глубиной является 0,8-0,9 метров.
  2. Вырытая траншея освобождается от всевозможных материалов и веществ, способных оказать вредное влияние на оболочку кабеля: от стекла, камней, железных предметов, проволоки и других.
  3. Дно траншеи выстилается песком, слой которого примерно равен 10 см.
  4. Проверяется отсутствие замыканий в токопроводящих жилах – между ними и броней. Для этого используется мегомметр.
  5. Производятся работы по защите кабеля. Для этого возможно использование различных материалов: гофрированных пластиковых труб, металлической гофрированной трубы или металлических двустенных труб. На выбор защиты влияет размер бюджета и предпочтения хозяина участка. Необходимо протянуть кабель через выбранный защитный материал. При использовании поливинилхлоридной гофры необходима дополнительная защита футлярами мест, в которых кабель соприкасается с большими и твердыми предметами, а также предметами, которые способны его повредить. Футляры изготавливаются следующим образом: асбоцементная труба распиливается пополам, а затем половинки надеваются на кабель.
  6. Производят укладку кабеля на дно траншеи. Это лучше делать, не натягивая кабель, а укладывая его волнообразно – рекомендуется свободное положение кабеля.
  7. Далее засыпают кабель слоем песка в 10 см.
  8. На слой песка насыпают слой грунта в 15 см, и немного утрамбовывают.
  9. Затем необходимо проложить над кабелем сигнальную ленту.
  10. После этого траншея полностью засыпается грунтом, делается небольшая горка.
  11. Проверяется кабель на отсутствие короткого замыкания.

Необходимо приобрести следующие электрические кабеля:

Кабель ВВГ
– при маленьких мощностях и сечениях.

Кабель АВБбШв
– используется для средних и больших мощностей. Он не распространяет горение и бронирован – для бронирования использованы стальные оцинкованные ленты. Этот бронированный медный кабель имеет большую стоимость.

Выполняя эту работу, обязательно соблюдайте предохранительные меры: используйте резиновый коврик, резиновые сапоги и перчатки. Не рекомендуется проведение этой работы в одиночку – делайте это вместе с напарником. Если проверка прошла удачно – электрический кабель готов к использованию.

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, основные правила прокладки кабелей в земле описаны в главе ПУЭ 2.3 начиная с пункта 83, а также СНиП 3.05.06-86, «Единые технические указания по выбору и применению электрических кабелей» и других нормативных документах. В статье рассмотрим особенности прокладки кабельных линий напряжением до 1000В

Выделим самое важное:

Глубина прокладки кабеля в земле согласно ПУЭ 2.3.84 должна быть не менее 0,7 м для кабелей до 20 кВ, в местах пересечения с проезжей частью – не менее 1м. Для ввода в здание и в местах пересечения с подземными сооружениями допускается прокладка на глубине 50 см с защитой от механических повреждений, то есть прокладкой в трубе (на такой глубине обязательно или кабель должен быть бронированным). При этом длина такого участка должна быть не больше 5 метров.

Согласно ПУЭ 2.3.85. под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане, гаражу или другой постройке, прокладывайте кабель как указано выше, а переход через стену (фундамент) обязательно выполняйте в жесткой ПВХ, ПНД или в стальной трубе.

Согласно ПУЭ 2.3.86 расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина траншеи. 50 см нужно отступать от кабелей других организаций и кабелей связи.
От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. (согласно п. 2.4.87). Это расстояние можно сократить при прокладке кабеля в трубе, например, если делать подкопку под деревом).
Во всех случаях, когда возможны повреждения кабельной линии – прокладывайте её в трубах. В остальных случаях – непосредственно в земле на указанной выше глубине.
Расстояние до трубопроводов и канализации при параллельной прокладке должно быть не меньше 1 м (п. 2.3.88), до теплопровода – 2м (п. 2.3.89). До газопровода давлением 0,0049-0,588 МПа – не меньше 1м, с давлением более 0,588 МПа – 2 метра. Прокладка над и под трубопроводами не допускается.
При пересечении кабелей, они должны быть разделены слоем земли толщиной 50 см (п. 2.3.94-95).
По п. 2.3.37 нужно использовать преимущественно бронированные кабели, например, (А)ВБбШв. Небронированные кабели должны быть стойкими к механическим нагрузкам.
Согласно «Единым требованиям…» и ГОСТ 16442-80, о которых мы упоминали выше – допустимо использовать и (А)ВВГ в земле непосредственно (без трубы). Но только в случае отсутствия нагрузки на растяжение и если это не болотистая местность, насыпные или пучинистые грунты или вертикальные участки линии, а также в траншеях в грунте с низкой и средней коррозийной активностью. Однако прокладка кабеля в ПВХ, ПНД или стальных трубах позволяет в случае чего легко заменить кабель без вскрытия грунта.
Чтобы не было нагрузок на линию из-за растяжений и давления грунта – укладывайте кабель змейкой с запасом по длине 1-2%, а при прокладке в пучинистом грунте или при прокладке горячего кабеля (если работа производится на морозе) запас должен составлять 3-4%.
Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.

Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич запрещается. Учтите, что защита от механических повреждений кирпичами или бетонными плитами кабелей до 20 кВ, проложенных на глубине 1 метр и больше – необязательна, согласно п. 2.3.83 ПУЭ

В тоже время кабели до 1 кв ДОЛЖНЫ иметь такую защиту только в тех местах, где вероятны частые раскопки.

Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.
