Обрешетка крыши под металлочерепицу, профнастил, ондулин, шифер своими руками: из доски для кровли частного дома – Пошаговая инструкция

Общая информация

Вообще, обрешетка кровли играет очень важную роль в строительстве крыши, поэтому к процессу ее постройки следует подходить максимально ответственно и серьезно. Обрешетка крыши – дело не очень сложное, но приготовьтесь к тому, что оно займет у вас достаточно много времени. Особенно если вы решили делать все в одиночку. Главное, вам нужно знать о том, что доски всегда прибиваются вплотную по отношению друг к другу и возле самого конька. Такая система дает прекрасную возможность закрепить конек любой ширины, которая вам потребуется.

Как сделать обрешетку кровли максимально качественно, на века? Крепите все доски и брусья гвоздями, которые будут в длину, как три толщины бруса, из которого вы собираетесь делать обрешетку. Делается это для того, чтобы во время нагрузки гвоздь не вырвался из доски.

Какой профнастил выбрать для крыши?

В большинстве случаев современные строительные материалы предназначены для целевого применения. Именно при целевом использовании можно в полной мере можно оценить все их достоинства. Являясь исключением, металлический профилированный лист на сегодня один из немногих универсальных строительных материалов. С одинаковым успехом его используют для покрытия крыш, облицовки фасадов зданий, производства стеновых и кровельных сэндвич-панелей, изготовления различных конструктивных элементов модульных зданий и сооружений, строительства ограждений.

Такая широкая сфера применения привела к необходимости производства большого количества марок профнастила, существенно отличающихся одна другой. Для того чтобы разобраться во всем этом многообразии и решить, какой профнастил выбрать для крыши, нужно знать, по каким характеристикам отличаются различные виды профилированного листа.

К основным таким характеристикам относятся:

  • толщина листа, а, следовательно, и вес 1 м2 профнастила;
  • высота и тип профиля поверхности;
  • вид и качество защитного покрытия металла;
  • цвет защитно-декоративного покрытия;

Устройство обрешетки

Обрешётка под металлочерепицу представляет из себя обрезные доски, которые устанавливают с определённым шагом для крепления кровельных листов. А их толщина определяется в соответствии с углом наклона ската, шагом стропильных ног, высотой снежного покрова.

В качестве материала можно использовать хвойные породы деревьев. Наиболее распространены сосновые доски.

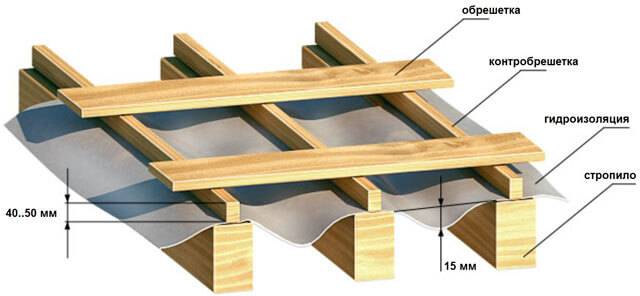

Схему настила обрешётки необходимо подобрать до начала монтажных работ. Его тип будет зависеть от различных параметров:

  • При наличии отапливаемого подкровельного пространства понадобится, помимо гидроизоляции, укладка контробрешётки, которая будет создавать зазор вентиляции. Такое мероприятие позволит обеспечить удаление водяных паров из утеплителя.
  • Контррейка не понадобится при монтаже обрешётки на холодную кровлю. В этом случае используют гидроизоляцию в виде плёнки, укладываемую на стропила, что обеспечит дополнительную защиту подкровельного пространства от снега и дождя, которые могут попасть под стыки металлочерепицы, конька или карнизного свеса под действием сильного ветра.

Шаг обрешётки будет зависеть от вида металлочерепицы. Разные производители предлагают разные размеры ячеек. Эти рекомендации должны быть указаны в инструкции к покупаемому кровельному материалу.

Обрешётка

Так, к примеру, для металлочерепицы Монтеррей потребуется обрешётка с шагом в 35 см., а для Макси — в 40 см.

Обрешётку нужно устанавливать, не нарушая требуемого шага. Иначе ошибки могут привести к проблемному монтажу кровельного покрытия.

Сам процесс установки обрешётки под металлочерепицу нужно производить строго в определённую погоду. Должно быть сухо и безветренно. Это обеспечит безопасность высотных работ, а также исключит потребность в дополнительной защите пиломатериалов от намокания.

Для работы можно использовать также влагостойкую фанеру и ОСБ-плиты. Такая обрешётка создаст дополнительную прочность и придаст надёжность кровельному пирогу. Такого же эффекта можно добиться, установив сплошную обрешётку из обрезных досок. Но необходимо отметить, что при этом значительно увеличивается расход материала и вес кровельного пирога.

Правила выполнения конструкции и пошаговая инструкция

Необходимость соблюдения параметров материала – это гарантия того что кровля будет служить долго.

  • Для системы стропил берется брус размером: 50х200, 50х150, 50х100, 100х200, 100х150;
  • Толщина доски для обрешетки и крепления конька от 25 мм;
  • Шаг стропил 600-900 мм;
  • Первая доска толще других на 10-15 мм;
  • Стык досок обрешетки – шахматный;
  • Ветровая доска устанавливается выше обрешеточной конструкции;
  • Предел прочности – выдерживать вес человека.

А теперь пошаговая инструкция создания обрешетки для кровли из металлочерепицы:

  1. Первая доска крепится с нижней стороны ската, размещается горизонтально каркасу и прибивается к вертикальной контробрешетке или стропилам гвоздями. Каждую точку сопряжения с поверхностью следует крепить двумя и более гвоздями. Расстояние между обрешеточными брусьями берется чуть уже профиля металлочерепицы, чтобы затем оформить правильно свесы.
  2. Второй ряд прибивают, как и первый.
  3. Следующие ряды устанавливают и крепят сообразно шагу по профилю кровельного материала. Удобно использовать мерный брусок.
  4. Внутренние углы кровли, где формируется ендова, доски нужно обрезать под углом, чтобы обеспечить плотность стыка.
  5. Последний ряд прибиваемой обрешетки в области конька лучше делать большей величины, для чего применяется более широкая доска или несколько брусков собираются вместе. Сплошной настил минимизирует риски перегиба по краям листов.
  6. После того, как каркас под металлочерепицу Каскад (где шаг в 350 мм) или любую другую закончен, следует обрезать края пиломатериалов, выравнивая нужную длину.

Совет! Для крепления бруса применяются гвозди, длина которых в 2 раза превышает показатель толщины доски, а диаметр не более 3,5 мм. Необходимо каждые два ряда проверять кривизну установки пиломатериала, расчет осуществляется сверху вниз, что помогает контролировать длину черепицы.

Руководство по обустройству «скелетного» каркаса можно дополнить рекомендациями по выбору материалов:

  • Доска 25х100 применяется для облегченной конструкции простого типа;
  • Обрезная доска 32х100 нужна, если решили воспользоваться черепицей повышенной толщины оцинкованных листов, а также на крышах сложной конструкции;
  • Брус размерами 50х50 мм устанавливают в случае необходимости стропильного шага более 0,9 м.

Какой именно выбрать шаг обрешетки, чтобы прибить листы металлочерепицы на крышу, рассчитать несложно, как и своими руками обустроить конструкцию.

Важно! Вычисления интервала между брусьями выполняются посредством измерения расстояния от самой высокой точки первой волны к нижней части места. Для чего на стропильную ногу нужно поместить уровень в 1,5 и замерить

Соответственно полученному расстоянию и будет выполняться шаг. Стандартными параметрами поперечной волны считается градация в 30-45 см, по этим цифрам и выбирается оптимальный шаг.

Расчёт количества крепежа

Все знают, как крепить обрешётку: она прибивается во всех местах пересечения со стропилами. Но количество гвоздей на каждый узел может отличаться в зависимости от ширины элементов подкровельного настила.

Доски, прибитые в одной точке, со временем под воздействием переменных температуры и влажности воздуха начинают коробиться и деформироваться. Чтобы этого не происходило, их прибивают на два гвоздя, отступив от краёв по 1,2-1,5 см.

Это правило распространяется на доски обрешётки шириной до 200 ммИсточник obustroeno.com

При использовании широких досок расход крепежа увеличится за счёт дополнительного третьего гвоздя, вбиваемого по оси.

На один гвоздь можно прибивать только обрешётку из брусков сечением 40х40 мм или 50х50 мм.

Монтаж обрешётки из брусаИсточник kakpostroit.su

Зная количество стропил, шаг между элементами обрешётки и их ширину, определить расход крепежа будет не сложно. Но покупать его нужно с запасом на случай брака в работе или дефектов самих метизов.

Расчет расстояния между обрешеткой под профлист

Прочность профлиста и его устойчивость к механическим повреждениям обеспечивается за счет дополнительных вертикальных ребер жесткости. Несущая способность материала возрастает с увеличением высоты волны изделия. Обрешетка под профлист монтируется в зависимости от вида и массы кровельного материала. Также необходимо учитывать площадь ската и угол его наклона. Промежуток обрешетки определяется строительными нормами.

Какой дом Вам нравится больше?
Дом из бруса 14.61%

Кирпичный дом 9.32%

Бревенчатый дом 5.88%

Дом из газобетонных блоков 18.01%

Каркасный дом 35.73%

Дом из пеноблоков 16.44%
Проголосовало: 2737

Выполнение расчетов проводится в зависимости от уклона:

  • На крыше с уклоном менее 15 градусов под профнастил рекомендуется наколачивать сплошную конструкцию. Кровельные материалы несущего типа могут укладываться на решетку в шагом до 40 см.
  • При наклоне ската от 15 до 30 градусов расстояние между обрешеткой под профнастил может составлять от 30 до 65 см. Такие параметры используются при монтаже обрешетки на большинстве крыш, так как являются наиболее подходящими для профнастила.
  • Крыша, имеющая наклон в 30 градусов, может иметь обрешетку с шагом до 1 метра.

Профнастил несущего типа имеет высоту волны более 8 см, поэтому характеризуется повышенной жесткостью. Следовательно, укладку можно выполнять на обрешетку, у которой расстояние обрешетки для профнастила составляет 3-4 метра, а наклон крыши превышает 8 градусов.

Как правильно сделать обрешетку

При монтаже конструкции, включая обрешетку на гараж под профнастил, следует придерживаться следующих рекомендаций:

  • Крепить элементы обрешетки нужно на рейки контробрешетки. Их устанавливают параллельно стропильным ногам для фиксации гидроизоляционного материала.
  • Деревянные элементы обрешетки крепятся гвоздями, а металлический профиль – саморезами.
  • Выполнять монтажные работы нужно снизу вверх. Крепление первой основной доски, которая представляет собой более толстый брусок, проводится вдоль карниза.
  • При укладке элементов обрешетки необходимо контролировать горизонтальность.
  • Каждую рейку обрешетки следует крепить двумя крепежными элементами. Это предотвратит выворачивание бруска при интенсивной нагрузке.
  • При недостаточной длине элементов обрешетки можно выполнить их соединение. Однако не рекомендуется соединять на одной стропильной ноге элементы соседних рядов.

Подготовка и возведение

Для начала нужно правильно провести расчеты, исходя из которых будут куплены материалы и выбрано устройство обрешетки под профнастил.

Оптимальные характеристики для укладки профнастила указаны в строительных нормах.

Требования из СНиПа:

  • при угле наклона сводов не более 15 градусов или меньше, рекомендуется заделывать крышу сплошной обрешеткой. Исключения могут быть, если конструкция делается из металла. Тогда позволительно сделать обрешетку со стандартным шагом, но не превышающим 40 см;
  • при уклоне в 15 — 20 градусов рекомендуется возводить деревянную обрешетку. Расстояние между досок должно делаться в 30 — 65 см;
  • если наклон более 20 градусов, то можно возводить конструкцию с шагом до 100 см. Но при этом листы профнастила и рейки должны быть достаточно прочными;
  • под угол наклона не более 8 градусов монтируются листы с высокой жесткостью. Максимально допустимый шаг 4 м.

Производители профнастилов прикладывают письменные требования к укладке. Старайтесь проводить работы согласно этим инструкциям.

В частном строительстве часто применяются листы с высотой профиля 21 — 35 мм.

В первом случае рекомендуется использовать сплошную обрешетку или с минимальным шагом, т. к. такой лист не выдерживает высокие нагрузки и без прочного основания сильно деформируется.

Во втором случае максимальный шаг может составлять до 1.5 м. Материал выдержит нагрузку 600 кг на м2, поэтому можно не опасаться повреждений из-за скопившегося снега или при необходимости забраться на крышу. Однако последний вариант стоит дороже.

Проведите расчет обрешетки под профнастил. Для этого нужно замерить длину и ширину ската, просчитать шаги. Это понадобится для вычисления оптимального количества материалов.

Важно знать, что перед коньком и карнизом монтируется по две доски для дополнительного усиления всей конструкции. Возможно, потребуется усилить места примыкания к выпирающим конструкциям

Возможно, потребуется усилить места примыкания к выпирающим конструкциям.

Исходя из этого рассчитывается оптимальное количество материала для обрешетки и кровли.

Чтобы быть более точным, прибавьте к конечному результату 8 — 15% (часть материала придется обрезать, и она уйдет в мусор), чтобы точно знать какой бюджет выделить на закупку материалов.

При использовании дерева в качестве материла обрешетки рекомендуется работать с досками толщиной не менее 50 мм и брусьями, размер которых в сечении не менее 50 x 50 мм.

Брусья и доски должны быть полностью сухими и обработанными перед монтажом. Для материала используйте прочные породы дерева (ель, ольха, дуб и т.д.).

Как правильно рассчитать пиломатериал

Для получения количества рядов обрешетки необходимо разделить высоту ската крыши на шаг обрешетки и прибавить 1. При получении нецелого числа нужно его округлить в большую сторону.

Чтобы узнать погонный метр необходимого бруса для обрешетки, нужно умножить число рядов на ширину 2-х скатов. Также стоит добавить 10% на обрешетку площади дымохода и на возможные отходы.

Для односкатной крыши не потребуется точных расчетов по специальным формулам. Но если вы сомневаетесь в своих силах, то лучше обратиться к профессиональному кровельщику для проведения точных замеров.

Поэтапное проведение строительных работ

В случае когда человек хочет самостоятельно соорудить каркас для кровельного материала, ему следует изучить порядок проведения работы. Поэтапная установка обрешетки:

  1. Замер и покупка необходимых материалов.
  2. Монтажные работы по сооружению стропильной опоры.
  3. Монтаж обрешетки.
  4. Проведение подготовительных мероприятий перед укладкой кровельного материала.
  5. Монтаж шифера.

Установка профнастила

Монтаж обрешетки под профнастил не занимает много времени и сил.

Сначала нужно приготовить инструменты:

  • стройматериалы;
  • ножовку;
  • молоток;
  • гвозди и саморезы;
  • измерительные приборы.

Дальше пойдет речь о том, как сделать обрешетку под профнастил. Поверх основной обрешетки накладывается гидроизолирующий слой.

В качестве гидроизоляции может служить рубероидная или мембранная плёнка. Между стропил можно сделать теплоизолирующий слой.

Затем между гидроизолирующим слоем и облицовкой нужно сделать вентиляционный зазор. Это возможно при помощи наложения контробрешетки (в данном случае крепление профнастила будет к ней) к деревянной обрешетке.

Обе скрепляются гвоздями или саморезами. Используйте дюбели, чтобы получить устойчивый крепеж обрешетки с основанием крыши.

Внизу ската устанавливается главная доска всей обрешетки с самой большой толщиной. На торцах ската ставятся ветровые доски.

Они должны находиться выше других элементов обрешетки, а их толщина должна быть немного больше остальных брусьев.

Как правильно сделать обрешётку

При монтаже конструкции, включая обрешетку на гараж под профнастил, следует придерживаться следующих рекомендаций:

  • Крепить элементы обрешетки нужно на рейки контробрешетки. Их устанавливают параллельно стропильным ногам для фиксации гидроизоляционного материала.
  • Деревянные элементы обрешетки крепятся гвоздями, а металлический профиль — саморезами.
  • Выполнять монтажные работы нужно снизу вверх. Крепление первой основной доски, которая представляет собой более толстый брусок, проводится вдоль карниза.
  • При укладке элементов обрешетки необходимо контролировать горизонтальность.
  • Каждую рейку обрешетки следует крепить двумя крепежными элементами. Это предотвратит выворачивание бруска при интенсивной нагрузке.
  • При недостаточной длине элементов обрешетки можно выполнить их соединение. Однако не рекомендуется соединять на одной стропильной ноге элементы соседних рядов.

Причины протечек при правильной укладке профнастила

Довольно часто возникает ситуация, когда крепление профлиста к обрешетке саморезами выполнялось по всем правилам, но на кровле обнаруживаются протечки. Причиной этому может стать неправильное обрезание листов.

Дело в том, что резка металлических профлистов выполняется обычными или электрическими ножницами по металлу, причем для косых вырезов лучше использовать электрический лобзик.

Места реза в обязательном порядке обрабатывают с помощью герметизирующего водонепроницаемого состава, что препятствует образованию коррозийных процессов на кромках листа.

Если профнастил фиксируется на металлических прогонах, то предварительно нужно просверлить отверстия для крепежных элементов. После установки крепежа оставшееся пространство заделывают герметиком.

При необходимости передвижения по кровле из профнастила следует пользоваться обувью с мягкой подошвой, чтобы не допустить повреждения кровельного материала.

С этой же целью не рекомендуется класть используемые инструменты на покрытие. Лучше всего пользоваться специальными деревянными ящичками.

При случайном повреждении защитной пленки профилированного листа используют антикоррозийный состав и влагостойкую краску.

Укладка гидроизоляции и пароизоляции

Для надежности и долговечности крыши необходимо выполнить монтаж гидроизоляционного и пароизоляционного материала.

Гидроизоляцию укладывают между элементами обрешетки и профнастилом непосредственно на утеплитель (если предусмотрено его использование) для защиты чердачного пространства и утеплителя от попадания влаги. Отсутствие гидроизоляции приводит к тому, что влага не отводится из-под кровли, а скапливается в виде конденсата на профилированных металлических листах. Результатом этого становится образование очагов коррозии и уменьшение эксплуатационного периода кровельного материала.

Пароизоляция укладывается под утеплителем и предотвращает образование конденсата, который всегда образуется из-за разницы температуры с внешней и внутренней стороны кровли.

По функциональному назначению строения определяется количество слоев кровельного пирога.

 К примеру, жилые объекты требуют наличие пароизоляции, утеплителя, гидроизоляции и кровельного материала. Для нежилых помещений достаточно укладки под профнастил гидроизоляционного материала.

Руководство по установке

По завершению всех подготовительных работ можно приступать непосредственно к установке обрешетки под кровельный материал. Рассмотрим пошаговое руководство по установке на примере обрешетки под металлочерепицу.

Сначала для стропил нужно подобрать подходящие бруски. Их размер должен быть не меньше 50х100 мм для создания обрешетки с сечением не меньше 25х100 мм. Что касается контробрешетки, то она может быть изготовлена из доски 25х50 мм. Как правило, в данном случае шаг стропил составляет 600-900 мм.

Вдоль свеса карниза следует прибить стартовую доску. Но следует учесть, что она не должна выходить за пределы самого свеса. Чтобы выровнять разницу уровней, эта доска должна быть немного толще, чем остальные (не больше, чем на 1,5 см). Промежуток между доской, выходящей за пределы карниза, должен быть меньше на 50 см, нежели шаг между остальными элементами.

Чтобы убедиться в том, что это расстояние выдержано правильно, на земле нужно выложить два отрезка доски, а затем на него положить часть черепицы. Таким образом вы сможете определить, будет ли достаточно имеющегося выступа для достаточного стока воды. В случае, если выступ больше, чем нужно, вода станет переливаться через желоб.

После нанесения разметки нужно делать крепление коньковых и торцевых планок. При этом ветровую доску нужно прикреплять выше, чем сама обрешетка (примерно на ширину одного листа металлочерепицы – 35-55 см).

Чтобы закрепить конек достаточно прочно и надежно, на участках соединения нужно прибить дополнительные доски с размером 25х100 мм. С такими деталями дальнейшая установка будет осуществляться немного проще.

Если вы хотите поставить водосток до укладки кровли, то вам необходимо вмонтировать кронштейны, к которым будут присоединяться желоба. Эти элементы следует устанавливать на нижней доске, выдерживая шаг в 500-600 мм.

Сперва устанавливаются крайние кронштейны так, чтобы рассчитать уклон желоба на 1 м длины. После этого нужно протянуть шнур, по которому будут устанавливаться остальные кронштейны.

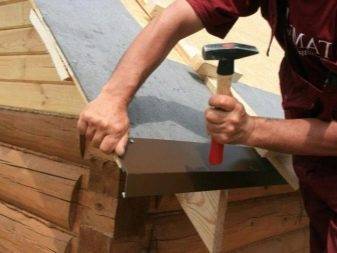

Также до начала непосредственного настила следует установить карнизную планку. Желоб так же следует крепить на кронштейны. Что касается карнизной планки, то ее следует ставить так, чтобы ее край, находящийся в нижней части, перекрывал край желоба.

В местах, где находятся различные смыкания, например, трубы или окна мансарды, следует устанавливать обрешетку сплошного типа. В данном случае следует отдавать предпочтение ровным и качественным плитам из древесины или древесно-стружечного сырья.

Подробнее об обрешётке кровли

Металлочерепица на сегодняшний день является самым популярным материалом для кровли. Для ее установки требуется точное соблюдение правил, с помощью которых образуется каркас — основание из дерева для строительства крыши. Обрешетка для металлочерепицы считается одним из краеугольных камней устройства всей крыши.

Крепление основы к черепице — довольно сложный процесс. Однако, если все сделано правильно, вы не можете беспокоиться о целостности крыши. Многие не знают, как сделать обрешётку под металлической плиткой и не понимают, зачем заполнять каркас гидроизоляционным материалом.

Плитка крыши защищает пространство так, что влажность не накапливается изнутри крыши, это может разрушить покрытие. Вентиляционное пространство будет помогать испарению избыточной влаги, а крыша послужит намного дольше. Благодаря хорошей обрешётке можно удалить влагу из мест, где задействованы зажимы каркаса и слой гидроизоляционного материала. В этом случае капли конденсата будут накапливаться на карнизе крыши. Кроме того, обрешётка помогает лучше установить гидроизоляцию — материал не провисает и не морщится.

Перед установкой конструкции необходимо понять устройство обрешётки для кровли. Вы должны знать, что длина конструкции зависит от типа конструкции. Если это сплошной вид кровли под металлической плиткой, то выбирается пиломатериал (32 на 100 мм) или стержни, имеющие поперечное сечение от 50 до 50 мм. Рейки нужно укладывать на расстояние 10−11 мм для обеспечения вентиляции.

Следует помнить, что перед установкой планок для плитки доски должны быть покрыты антисептическими растворами, тогда материал будет служить дольше. Перед установкой вам нужно определить, какой будет шаг под плиткой. Как правило, он рассчитывается на основе длины волны черепицы. Поскольку длина волны может быть различной, шаг изменяется в зависимости от этого параметра.

https://youtube.com/watch?v=Cp5O0W3ADSo

Если крыша не очень высокая и светлая, то используется обрезная доска с сечением 25 на 100 мм. Если крыша более сложная, то используется доска 32 на 100 мм. Тот же материал подходит, если плитка имеет очень большую волну. Шаг для большой волны и сложной структуры крыши составляет от 0,6 до 0,9 м. Рейки, имеющие поперечное сечение от 40 до 60 мм и от 50 до 50 мм, установлены с шагом стропила более 1 м, но это очень редко. В общем, размеры кровли для металлической кровли зависят от параметров крыши.

Для обрешетки крыши под металлочерепицу обычно используются сосна, ель или пихта. Если нет возможности купить сосновые доски, вы можете брать лиственные породы. Наиболее приемлемым вариантом является рейки сосны, потому что они менее испорчены и не очень дорогие.

Следует помнить, что доски и планки для кровельной кровли под плиткой должны быть сухими и без каких-либо насекомых. Кроме того, нужно обеспечить, чтобы материал был без гнили

Также необходимо выровнять доски — очень важно, чтобы они были одинаковыми по длине. В противном случае планки могут перекоситься, и не будут удерживаться

Если дерево было гнилым или присутствовали насекомые, то в дальнейшем обрешётка под металлом может сломаться.

Коротко о главном

В решении вопроса, как и чем крепить шифер на крыше, прежде всего необходимо исходить из следующего ряда критериев выбора крепёжных элементов:

  1. Запас прочности, долговечность, надёжность.
  2. Наличие в продаже, скорость и простота установки.
  3. Стоимость.
  4. Возможность произвести демонтаж – на случай замены кровли.

Под эти требования попадают специальные шиферные гвозди и саморезы. Они имеют увеличенные шляпки, протяжённую стержневую часть, повышенную прочность и антикоррозионную защиту.

Шифер бывает волновым и плоским. Первый укладывается вразбежку или без смещения, второй – преимущественно горизонтально. При укладке материала необходимо учитывать специфику монтажных работ, предварительную подготовку листов, правила укладки и особенности завершающей стадии – крепление конька

При монтаже шифера важно соблюдать этапы технологии
