Строительство бани из бруса своими руками + особенности соединения теплого угла

Соединение углов с остатком

Сопряжение бруса с остатком – это два основных преимущества:

  1. Высокая степень герметичности;
  2. Высокая прочность и надежность соединения без элементов дополнительной фиксации. Прочность сопряжения достигается за счет давления веса верхних венцов, поэтому смещение или изменение размеров поверхности стен невозможно даже при сейсмическом воздействии средней силы.

Какой дом Вам нравится больше?
Дом из бруса 14.61%

Кирпичный дом 9.32%

Бревенчатый дом 5.88%

Дом из газобетонных блоков 18.01%

Каркасный дом 35.73%

Дом из пеноблоков 16.44%
Проголосовало: 2737

  • Замковый (замочный) односторонний паз не использует шип в сопряжении – по одной стороне бруса выбирается паз, перпендикулярный продольной оси, глубиной на ½ толщины бруса. Паз делается квадратным, чтобы в него так же равномерно вошел другой брус. При реализации этого сопряжения каждый из брусовых элементов прочно фиксируется по отношению к нижнему брусу, уложенному в одном направлении. Обычно такое соединение из бруса усиливается нагелями, поэтому допускается соединять и квадратный брус, и профилированный прямоугольный.
  • Двусторонний замочный паз реализовать немного сложнее за счет того, что выборка пиломатериала делается и снизу, и сверху. При таком сопряжении выборка делается на ¼ толщины бруса. Двухсторонняя выборка делает пару соединяющихся элементов жестко фиксированной в двух направлениях, и их смещение практически невозможно даже при сильных колебаниях температуры и влажности. Перед тем, как сделать паз в брусе, необходимо проверить место выборки на отсутствие сучков сколов и трещин.
  • Четырехсторонний замочный паз – решение не для каждого случая. Такое сопряжение, действительно, самое герметичное, но больше у него преимуществ нет – прочность соединения остается такой же, а сложность работ увеличивается. Более сложные соединения «шип-паз», «шип-гребень», «в лапу», «в обло», «ласточкин хвост» и другие делаются на фрезеровочном оборудовании.
  • Соединения углов без остатка – наиболее экономичное решение, так как торцы бруса не выходят за стену. Такая экономия приводит к уменьшению надежности и герметичности сопряжения.

Существующие способы соединения бруса в углах без остатка — встык, на шпонках, в полдерева, в лапу.

Рассмотрим каждое более подробно:

  1. Сопряжение встык – самое простое и не требует дополнительной обработки бруса. При таком соединении пиломатериал укладывают в шахматном порядке, а смещений и сдвигов избегают дополнительными креплениями бруса нагелями или другими метизами, в том числе и металлическими — скобами, хомутами. Такое соединение делается по длине, и его простота позволяет выполнить работу без каких-либо практических навыков. Единственное условие для такого сопряжения – сухой брус. Недостатком является необходимость утепления (уплотнения) зазоров, которое не спасет от деформации бруса при изменении влажности воздуха. Поэтому брус рекомендуется пропитывать влагостойкими составами.
  2. Шпоночное соединение из бруса – это выборка древесины в торце одного бруса и сбоку другого брусового изделия. Эти выборки скрепляются шпонкой, которая помогает избежать больших сквозняков в зазорах, и смещения бруса по одному направлению. Минимизировать смещение по другому направлению может применение шпонки в форме ласточкиного хвоста. Этот паз имеет расширение к краям выборки, и такую форму самостоятельно сделать сложнее – обычно при заказе исполнения проекта на заводе такие соединения делаются станочным методом.
  3. Сопряжение из бруса вполдерева – это технология, при которой торцы бруса спиливаются на ½ их толщины, и длина шипа равняется его ширине. Такое соединение обязательно следует усиливать нагелями, так как само по себе оно слабое. Герметичность тоже невысока, поэтому потребуется конопатка.

Разновидность этой простейшей технологии – сопряжение «в лапу». Этот способ заключается в изготовлении более сложных форм торцов бруса, что обеспечивает более высокую прочность соединению.

  • Как подготовить пиломатериал к соединению в теплый угол:
  • Конец одного бруса обрезают с таким расчетом, чтобы остался шип, по длине и ширине равный 1/3 поперечного сечения изделия. По форме шип может быть расширенным к законцовке или прямоугольным;
  • Второй брус имеет паз, который не обязательно делать точно такого же размера, что и шип, так как это соединение будет уплотняться;
  • Шип вставляется сверху в паз, брус дополнительно усиливают нагелями.

Выбор фундамента для бани из сруба

Фундамент под баню из бруса может быть любым, так как конструкция будет довольно легкой. Вы можете выбрать свайный фундамент, винтовой, ленточный или на столбах. Самыми оптимальными даже для постройки двухэтажной бани из бруса своими руками считаются ленточный и столбчатый фундаменты.

Столбчатый фундамент

Недорого вам обойдется столбчатый фундамент, который можно выполнить своими руками без особых навыков.

Столбчатый фундамент устанавливается просто и в короткие сроки

По периметру будущей бани роют ямы глубиной ниже точки замерзания грунта. В средней полосе России это 70-80 см. Расстояние  между столбами не более 2 метров, диаметр каждой ямы 0,25 м.  Столбы должны быть расположены под каждым углом здания, а также в местах пересечения стен. Если столбы выполняются из кирпича, то на дне ямы залейте «подушку» из бетона. Она придаст устойчивости столбам и не даст им просесть в грунт. Если столбчатый фундамент планируете полностью из бетона, то необходимо предварительно выполнить армирование конструкции. Высота столбиков от земли 50 см. Бетонные опоры должны «выстояться» для прочности 4 недели. Далее производится гидроизоляция фундамента, и можно строить баню.

Фундамент из асбестоцементных труб

В качестве основания для бани часто используют асбестоцементные трубы. Они легко устанавливаются, для них не нужна опалубка. Расстояние между трубами 1,5 м, углубление на 0,8-1 м. После армирования, труба заливается бетоном.

Ленточный фундамент

Сделайте разметку на земле по периметру будущий бани с помощью колышек и веревки. Ширина ленточного фундамента 25-30 см. Глубина траншеи должна немного превышать пласт промерзания, это примерно 0,7-0,9 м. Делают опалубку из досок, высота опалубки над землей 50 см. На дно траншеи укладывают щебень и песок по 10 см каждого слоя. Для прочности фундамента делается армирование из металлических прутьев.

Разметка ленточного фундамента для бани

Далее траншея заливается бетоном вровень с опалубкой, края выравниваются. Бетон должен набраться прочности в течение 3-5 недель. Только после этого можно провести гидроизоляцию и устанавливать первые венцы.

Гидроизоляция фундамента

Чтобы защитить баню от сырости снизу, необходимо между первыми бревнами и фундаментом проложить гидроизоляционный слой. На поверхность всего фундамента нанесите предварительно расплавленный битум. Сверху на него положите лист рубероида. После того, как битум остынет, повторите снова: слой битума, слой рубероида. Таким образом вы получите надежную гидроизоляцию первого ряда, защитите венцы от гниенья и продлите службу бани на несколько десятков лет.

Гидроизоляция фундамента бани

Перед укладкой основные брусья нужно дополнительно обработать антисептическим средством. Обычно используют отработанное машинное масло, им пропитывают поверхность бруса. Это дешевый, но одновременно очень действенный способ защиты дерева от сырости. Масло создает водоотталкивающую пленку, что помогает надолго защитить древесину от гниения.

Обработанный первый обвязочный венец

Монтаж кровли

В простейшем исполнении крышу на бане из бревен удерживает стропильная двускатная система, опираемая на потолочные балки или мауэрлат.

Функции последнего успешно выполняет верхний венец сруба, при желании закрываемым дополнительным опорным брусом-лежнем.

Устойчивость конструкции придают вертикальные подпорки или горизонтальные ригели, все элементы соединяются исключительно металлическими крепежами.

Стропила изготавливаются из бруса сечением в 50×150 или 100×150 мм и устанавливаются с шагом в пределах 60-120 см. Верхняя часть стропил опирается либо на вторую ногу, либо на коньковый брус, конкретный тип системы подбирается исходя из размеров бани и наличия внутренних несущих перегородок.

Фронтон бани впоследствии зашивается досками и утепляется.

При более сложном исполнении баня имеет мансардный этаж, поднятую стропильную систему, рубленный фронтон или сложную конфигурацию кровли.

По понятным причинам такие проекты требуют привлечения специалистов и обходятся дороже. Это же относится к баням с двумя этажами и утепленными чердаками.

В целях экономии большинство владельцев останавливаются на первом варианте, закрывая стропила обрешеткой, рулонной гидроизоляцией, контробрешеткой и временной или постоянной кровлей из металлочерепицы.
К обязательным к выполнению требованиям на этом этапе относят:

Совет! Самым недорогим и тем не менее надежным решением будет кровля из металлочерепицы или профильного листа.

Требование к угловым соединением

Перед тем как браться за какую-либо работу всегда полезно знать, кто именно вы хотите получить на выходе. Это правило касается и угловых соединений.

А требований тут на самом деле всего два:

  • Надежность
  • И не продуваемость

С первым просто. Если брусья не будут между собой держаться в углах, домик имеет все шансы развалиться, ведь на стены в обязательном порядке действуют не только вертикальные, а и горизонтальные, разрывающие усилия.

Есть своя логика и во втором требовании. Дом, где через углы гуляет ветер, не понравится ни одному хозяину.

Как видите, все требования не лишены логики, вот только реализовать их пытались далеко не одним способом.

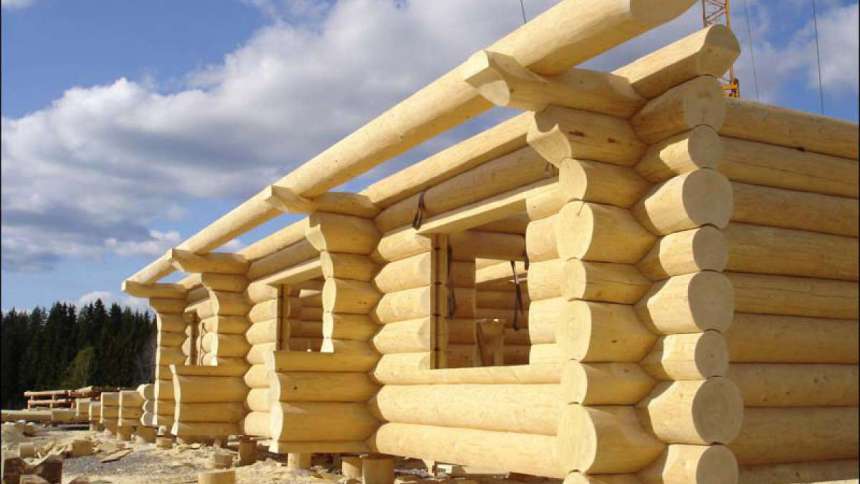

Соединение бревен в углах с остатком

Сначала поговорим о срубах из бревен. В последнее время они снова становятся популярны, особенно в загородном строительстве: выглядят привлекательно, еще и натуральны. Причем, даже несмотря на значительный перерасход материала, углы делают с остатком. Эти способы соединения бревен традиционны. Они пришли к нам от прадедов, именно таким способом они строили свои дома.

Сруб в чашу

Как уже говорили, в каждом бревне делают продольную выемку — паз. В углах их подтесывают больше, по форме лежащего поперек бревна. Эта выемка получается округлой формы, потому ее называют чашей, а способ рубки угла — в чашу. Второе название — «в обло».

По месту расположения чаши бывают верхними и нижними. Верхняя, чаша называется так потому, что бревно ложится сверху на венец, обхватывая нижний. Такое соединение называют еще «охлоп». Запоминаем: чаша верхняя, несмотря на то, что формируется в нижней части бревна.

Работа идет в несколько этапов. Бревно предварительно выставляют в сруб и выравнивают. Затем очерчивают контуры паза и чаши, перекладывают на ровную поверхность и там обрабатывают — рубят чаши. Когда выемка готова, бревно снова поднимают и укладывают на место, примеряя. При необходимости корректируют (снова снимают, подрезают, где нужно) и только потом укладывают на уплотнитель (паклю, джут, мох).

Виды чаши для соединения бревен в углах

Именно сруб в чашу делать проще: он позволяет скорректировать почти все ошибки. К тому же при всей кажущейся сложности, именно этот тип соединения бревен легче делать новичкам. Все остальные требуют большего плотницкого мастерства.

Предлагаем ознакомиться: Как стыковать брус на углах

Как сделать стык сруба из бревна в нижнюю чашу показано в видео ниже. Объяснение подробное, показаны и приемы работы с топором и полный порядок действий. Предварительно необходимо только сказать об инструменте, которым прочерчивают бревно. Это плотницкая черта или скрайбер.

Устройство очень похоже на школьный циркуль. Также с одной стороны есть острый упор, с другой — карандаш. Также, как в циркуле, винтом фиксируется требуемое расстояние. Выставив концы на нужное расстояние, острой частью ведут по тому бревну, под которое нужно вырезать чашу. Карандашом, соответственно, по тому, в котором будут рубить паз и чашу. Так получают разметку, которую затем наводят маркером. Понятнее станет, когда увидите процесс разметки чаши в видео.

Собственно теперь видео о том, как сделать соединение бревен в нижнюю чашу. В первой части речь идет о формовке продольного паза, во второй непосредственно о рубке чаши.

Соединение в охряп

Этот вид соединения представляет собой две полукруглые чаши. Для того чтобы сложенный по такому способу угол был теплым, необходим приличный опыт: даже незначительные ошибки в ширине паза или толщине перемычки станут причиной сквозняков.

Бревно в охряп

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

  • Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.
  • Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по ½ значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
  • Стесываем (срезаем цепной пилой). В результате у вас должна получиться такая же картина, как на рисунке а).
  • Берем соответствующие размеры из таблицы и размечаем их на болване.
  • Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).

    Так выглядит угол из бревен в лапу (ласточкин хвост из-за того, что соединение в виде трапеции)

Брус – основное сырье для строительства

Основным строительным материалом такой бани является брус, поэтому долговечность будущего строения полностью будет зависеть от его качества. Соответственно к выбору бруса для строительства стоит отнестись серьезно. Именно с этого мы и начнем, а после рассмотрим технологические процессы строительства.

Любой пиломатериал подразделяется на 2 вида: с естественной влажностью и высушенный искусственным путем.

Брус естественной влажности

Брус, который имеет уровень влажности более 20% относится в категорию пиломатериалов с естественной влажностью.

Такой материал имеет свои минусы:

  1. Во влажном брусе могут разводиться бактерии, насекомые и грибы.
  2. В процессе высыхания, брус будет трескаться и менять свои размеры. Поэтому показатель осадки строений из влажного бруса может достигать до 5%.
  3. Выполнять отделочные работы такого дома можно спустя год и более после окончания строительства.

Если других вариантов нет, как только использовать брус с естественной влажностью, то можно произвести ряд мер по его защите. Например, можно уменьшить скорость испарения влаги. Как это сделать? Существует 2 метода:

  1. Строить баню из бруса в зимнее время года. За счет этого в зимний и весенний период брус будет освобождаться от влаги в мягких условиях и не так резко, как если бы стройка осуществлялась летом.
  2. Как известно, большая часть влаги выходит через торцы бруса. Поэтому их замазывают, за счет чего процесс сушки происходит равномерно. Однако, существует огромная вероятность того, что это спровоцирует образование плесени. Этот метод связан с негативными последствиями. Учитывая это, мы рекомендуем вам воспользоваться первой методикой, особенно если вы используете при строительстве бани брус с естественной влажностью.

Но здесь важно помнить и о другой тонкости, когда используется влажный брус. После покупки его необходимо сразу пускать в ход, то есть начинать строительство

Если он будет лежать, в нем произойдут необратимые процессы. Влага из верхнего слоя волокон древесины выходит быстрее чем из внутренних. Это вызывает резкий скачок давления. Именно по этой причине на пиломатериале образуются трещины, а сам брус деформируется.

Высушенный брус

В этом случае сушка происходит в специальных печах/сушильных камерах. При такой методике, влажность бруса будет находиться в пределах от 12 до 20%. Но также существует и естественный процесс сушки, суть которой заключается в том, что брус выкладывается под навесом в хорошо продуваемом месте. Как уже говорилось, это затяжной процесс.

Применение такого пиломатериала имеет свои положительные стороны:

  • Брус становится значительно легче, соответственно строителям будет легче выполнять работу.
  • Предотвращается появление плесени и других бактерий.
  • После окончания строительства, усадка может достичь только до 3%.
  • Спустя время пиломатериал может трескаться, однако, в отличие от влажного бруса, трещины будут гораздо меньше. Соответственно это положительно скажется на сокращении теплопотерь.
  • Спустя длительное время межвенцовый шов остается в неизменном виде.

Выбор породы

Сегодня для изготовления бруса применяется зачастую низкосортная древесина, которая не подходит для строительства бань. К этой категории относятся: тополь, береза, пихта, осина и ольха. Почему? Объясняется это структурой такой древесины, которая отличается своей рыхлостью и большим количеством содержания влаги. Поэтому лучшим пиломатериалом для строительства бани можно считать:

  • дуб;
  • лиственницу;
  • ясень;
  • ель;
  • сосну.

Соединения со специальными связями

Практически все столярные соединения выполняются с дополнительными укрепляющими связями. В самом простом примере роль таких выполняют гвозди или саморезы.

При наращивании деталей узел может укрепляться сквозным болтовым соединением, хомутами, скобами и глухарями, либо его просто обматывают холоднокатаной проволокой. Сращенные вертикальные опоры достаточно скрепить двумя накладными планками — деревянными или металлическими.

Угловые соединения чаще всего скрепляют скобами, накладными пластинами или уголками. В случаях, когда надо сохранить небольшую подвижность соединения, используют один сквозной болт, который либо прошивает поперек место накладки деталей, либо стягивает их в продольном направлении с минимальным отступом от накладки.

Место крепления специальной связи должно быть удалено от края не менее чем на 10 диаметров крепежного элемента и не иметь пороков

Важно помнить, что часто связи не обеспечивают общую прочность соединения, а только компенсируют неучтенную нагрузку

Крепление венцов сруба

Венцом называется один ряд бруса, уложенного прямоугольником и скрепленного по углам. Из них состоят стены здания, его основа. Крепить брусья между собой надо очень тщательно как в углах, так и на прямых участках, чтобы они не проворачивались вокруг своей оси, не смещались. Это возможно, даже если брус прямоугольного сечения. Для дерева нельзя использовать железные гвозди – они не выдержат нагрузки и условий использования. Дерево имеет определенную влажность, от которой железо со временем окислиться и разрушится. А следом развалится и сам дом.

При строительстве срубов применяются деревянные гвозди – нагели. Они могут быть круглого или прямоугольного сечения, но предпочтение отдается круглым. При высыхании и усадке деревянной конструкции они создают меньшее напряжение. Ставить нагели надо строго вертикально.

На прямых участках стен через равномерные промежутки 1,5-2м сверлятся отверстия, куда и забиваются нагели. От углов и проемов принято отступать примерно 50см. Потом совмещается и насаживается верхний ряд. Чтоб облегчить задачу, венцы собираются на земле секциями по несколько рядов. Для углов существует несколько способов крепления бруса.

Таблица: какой сруб для бани выбрать

Подходит для возведения такой конструкции и брус, и бревно. Также бывают щитовые сооружения.

Дерево — экологически чистое природное сырьё. Его низкая теплопроводность позволит вам построить такую баню, которая легко будет протавливаться и надолго сохранять это тепло.

БрёвнаБрусЩитовые бани
+++
Соответствует традиции русской баниСложен в обработке и монтажеЛёгкий в монтаже и использованииНуждает в предварительной просшукеЛёгкий в использовании и обработкеТребует монтажа дополнительной теплоизоляции
Хорошо сохраняет теплоТребует наличия хорошего фундамента из-за большого весаХорошо сохраняет тепло, при этом дополнительная теплоизоляция не нужнаСильно усаживаютсяНе требуют наличия мощного основания благодаря лёгкому весуНуждает во внешней отделке
Не требует дополнительного утепленияНуждается в предварительной просушкеЕсли под конструкцией хороший грунт, то не требует возведения мощного фундаментаПодвергается кручениюНедорого стоитХарактеризуется малым сроком эксплуатации
Не нуждается в предварительных пропиткахСильно усаживаетсяДоступныйМожет растрескатьсяМожет быть искусственным
Позволяет создавать в бане правильный микроклимат для всех процедурДорого стоитДолговечный
Долговечный
Экологичный

Правила выбора соединения в зависимости от типа нагрузки

Наиболее просты торцевые соединения, их применяют при необходимости нарастить деталь. Лучше всего такие соединения переносят нагрузку сжатия, однако при вырубке замков специальной формы можно достичь хорошего сопротивления скручиванию, растяжению и изгибу. Стандартный вариант торцевого соединения — с подрезкой на половину толщины обеих деталей. Срез может быть прямым или косым, при необходимости препятствовать изгибу, растяжению или скручиванию на конце каждого среза нарезают шип или тупой угол, либо делают срез ступенчатым, образуя своего рода «замок».


1 — прямая накладка вполдерева; 2 — косая накладка; 3 — прямая накладка со ступенчатым стыком; 4 — накладка вполдерева с косым стыком; 5 — косой накладной замок; 6 — соединение вполдерева с косым шипом

Угловые и боковые соединения применяются для соединения прямых деталей в ферму или каркас. Обычно эта часть конструкции опорная, поэтому основные нагрузки приходятся на смещение и сжатие. Если конструкция испытывает статичную предусмотренную нагрузку, на одной из деталей нарезают прямоугольный шип, а на другой — паз или проушину соответствующих размеров. Если возможно действие на разрыв конструкции, шип и паз нарезают в форме трапеции.


Угловые соединения: 1 — с открытым сквозным шипом; 2 — с глухим закрытым шипом; 3 — со сквозным косым шипом

Накладные крестовые и Т-образные соединения используют, как правило, для дополнительных связей между ответственными деталями конструкции. Основная нагрузка в них — на сжатие, смещение и разрыв. Первые два типа нагрузки устраняются подрубкой в полдерева или меньше с последующим совмещением деталей. Плечи зарубок принимают основную нагрузку на себя, остается лишь закрепить соединение шурупами или накладными скобами. В ряде случаев для укрепления связи используют шкант или вырубают шип с клином.


1 — крестовое соединение накладкой вполдерева; 2 — крестовое соединение с посадкой в одно гнездо; 3 — Т-образное соединение с потайным косым шипом; 4 — Т-образное соединение с прямой ступенчатой накладкой

Отдельный тип соединений — ящичные. Предназначены они для соединения досок под прямым углом. Обычно для ящичного соединения на каждой доске нарезают зубья, ширина которых равна расстоянию между ними. На разных досках зубья нарезаны со смещением, поэтому при соединении угол из досок выглядит как одно целое. Зубья также могут иметь клиновидную форму, препятствующую разрыву угла в одном направлении, либо скрепляются дополнительно клеем или гвоздями.


Ящичные угловые соединения: 1 — с прямыми сквозными шипами; 2 — с косыми сквозными шипами

Особенности монтажа венцов

От того как вы установите первый ряд из бруса, зависит вся постройка бани. Поэтому укладке первых бревен придают такое большое значение. Брусья в основании бани должны быть идеально ровными. Учитывая, что они несут на себе вес всего здания, выбирают наиболее толстые бревна размерами 20х20 см. Последующие ряды можно сложить из бруса 15х15 см.

Как укладывают первый венец

Не закрепляйте нижний венец, который укладываете прямо на фундамент, он будет держаться за счет веса конструкции. Также это позволит легче заменить его, когда понадобиться, не разбирая баню. Убедитесь в правильности и ровности его укладки при помощи угольника и уровня.

Для того, чтобы нижние бревна служили как можно дольше и не покрывались грибком, их укладывают на рейки. Такая прокладка способствует воздухообмену между слоями. Вдоль всего фундамента располагают рейки (смотрите рисунок) толщиной 1,5 см не более. Расстояние между рейками 25 см. В свободное пространство между рейками и брусом прокладывается утеплитель. Не используйте пену, она впитывает влагу и только повредит бане.

Установка реек перед укладкой бруса

Первые два-три ряда бруса желательно сложить из лиственницы. Эта древесина со временем становится тверже и не подвержена гниению во влажной среде. Лиственная порода дороже, чем ель или сосна, но купить несколько бревен может каждый.

Соединяются брусья нижнего венца между собой торцевыми врубками. Если вы приобрели готовый комплект бани, то брус уже имеет точные врубки. Для правильного выполнения этой рутинной работы, рекомендуется изготовить шаблон, с помощью которого можно будет делать одинаковые соединения. При самостоятельном их изготовлении следите, чтобы они четко соответствовали шаблону. Прежде чем соединить брусья, врубки прокладывают межвенцовым утеплителем.

Виды врубок — угловое соединение бруса

Последующая сборка стен

Последующие венцы собирают аналогично, закрепляя между собой деревянными нагелями. Они представляют собой деревянную палку с округленными краями. Их вставляют в заранее просверленные отверстия в смежных брусьях с шагом 1-1,5 м. Они просверливаются через пару брусьев. Диаметр сверла должен быть меньше диаметра нагеля примерно на 5 мм.

С помощью нагелей ряд бруса соединяются с нижним рядом

Хорошо крепить брусья пружинным узлом «Сила», который выглядит как шуруп со встроенной внутрь пружиной сжатия. Благодаря этой системе крепления между деталями не будет никаких зазоров – ведь брусья будут со всей силой жаться друг ко другу. Хоть этот метод и дорогостоящий, зато трещин и деформаций всей конструкции можно будет счастливо избежать.

Сборка бруса на металлических нагелях «Узел Сила»

На первый брус сверху положите межвенцовый утеплитель. Традиционно используют джут  или мох. Кстати, мох можно заготовить самостоятельно в лесу, на чем существенно сэкономить. Пакля тоже часто используется для утепления между бревнами. Если будете прокладывать мох или паклю, оставляйте припуски по краям бруса. После того, как баня будет построена, нужно будет аккуратно законопатить (заправить лопаткой) свисающие края в пространство между брусьями.

Межвенцовый утеплитель — мох, джут или пакля

Таким образом укладываются все последующие венцы. Последние два ряда закреплять не нужно. Их потом придется снимать для установки потолочных балок. Потолочные балки можно устанавливать только после завершения усадки древесины.

Способы соединения бруса

А вот строительство из бруса – дело новое, и, по сути, свою технологию позаимствовавшее из бревен. Итак, давайте рассмотрим угловое соединение бруса:

«В обло»

Это соединение совершается за счет замочных пазов – однострочных, двусторонних и четырехсторонних. В первом случае в каждом бруска делается надпил в виде поперечного паза, который выполняется только с верхней стороны и по ширине совпадает с поперечным сечением бруса. Именно по этой технологии всегда делается соединение профилированного бруса, который имеет строго определенные параметры.

В случае с двухсторонним замковым пазом пропилы делать нужно и сверху, и снизу, и глубина каждого должна равняться четверти от высоты самого бруса. А вот в третьем варианте пропилы делаются сразу с четырех сторон – такое соединение бруса напоминает детский конструктор – настолько просто оно выполняется.

В «лапу»

Соединение бруса «в лапу» делается в таких трех вариантах: встык, на коренных шипах, на шпонках. Самой простой – первый вариант.

Соединение бруса в стык производится при помощи металлических пластин со скобами или гвоздями, и насколько качественным получится угол, зависит от того, насколько идеально ровными были торцы стыкуемых брусьев. Но все равно – это не лучший вариант, и совершенно не подходящий для бани.

А вот шпонки – это специальный вкладыш из самых твердых пород дерева, который не дает всей стене двигаться. Самые лучшие шпонки – косые, хотя и самые сложные.

Наиболее популярный на сегодняшний день вариант строительства бани – соединение бруса в коренной шип, когда делается паз в одном из брусьев, а в другом – вертикальный шип. Это – самое надежное соединение.

Только вот в процессе монтажа нужно будет заложить в паз льно-джутовое полотно для улучшенной теплоизоляции сруба, а после укладки каждого венца нужно будет в угол забивать деревянный круглый нагель.

В «ласточкин хвост»

Эта конструкция – самая надежная. Соединение бруса «ласточкин хвост» производится с помощью шипа трапециевидной формы и изготовлением таких же очертаний паза на торце соединяемого бруса.

Это – самые основные виды соединения бруса. Есть и другие – прогресс идет, и строители всегда ищут способы стройку облегчить, но качество при этом не потерять. Возможно, в недалеком будущее и продольное соединение бруса, и угловое станет похоже не сборку детского «лего».

Преимущество соединения

Соединение тёплый угол – эта одна из разновидностей крепления бруса. Его достоинство: надёжность, эффективность и простота монтажа.

Вся суть метода заключается в вырубке паза шириной и глубиной 50мм с одной стороны и шипа шириной и глубиной в 40 мм. В оставшееся расстояние закладывается утеплитель. Лучше использовать джут или войлок, это обеспечит наилучшую герметичность и отсутствие мостиков холода. Скрепление конструкции производится при помощи деревянных нагелей.

Также возможно проконопатить соединение лишь с уличной стороны. Тогда не потребуется оставлять пространство между шипом и пазом. При таком варианте, размеры паза будут 40 на 45 миллиметров, шипа 40 на 50 миллиметров.Соединение Тёплый угол, или как ещё его называют Шип-паз, обеспечит не только прочное соединение брёвен между собой, но и придаст внешнюю привлекательность конструкции а также хорошую теплоизоляцию.

Как правильно класть брус

Пиломатериал имеет квадратное или прямоугольное сечение, поэтому соединения прочные. Он состыковывается гораздо проще, чем оцилиндрованное бревно. Брус легко размечать, выпиливать в нем пазы.

Во время укладки строительного материала при строительстве дома из бруса своими руками следует большое внимание уделить его креплению по углам и по длине. Недостаточно прочно зафиксированный брус может переворачиваться

Поэтому вместо металлических гвоздей применяются деревянные. Они называются нагелями. Лучше из березы. Можно использовать черенки и напилить их в нужный размер по длине. Их вбивают вертикально через каждые 1,5-2 м в заранее подготовленные отверстия. Диаметр нагелей ориентировочно 20 мм. Сверлить под них отверстия надо на пару миллиметров больше, чтобы свободно забивались и не препятствовали дальнейшей усадке стен.

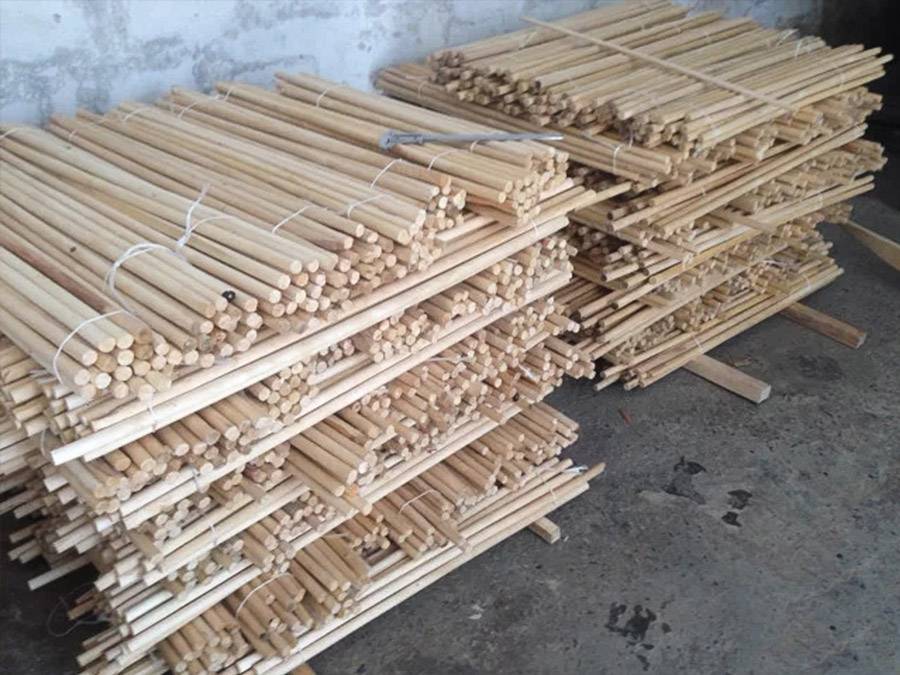

Березовые нагели

На фундамент обязательно укладывают гидроизоляцию. Это могут быть два листа рубероида или гидроизоляционная мембрана. Можно комбинировать материалы: сначала нанести обмазочный слой, а затем положить рулонный.

Брус и нагели обрабатывают антисептическими средствами и антипиренами. Перед укладкой венцов убирают бракованные пиломатериалы. Подготавливают крепеж.

Укладывают первый венец. Чтобы добиться идеально горизонтального расположения первого венца, под брус ставят деревянные подкладки и выравнивают его с помощью строительного уровня. Затем фиксируют первый венец анкерами. Угловое соединение в первом ряду на шпонке, а с внутренней стороны дома используют металлические уголки.

Выбор места

Расположение бани на участке по нормам СНиП

Правильное место для бани должно отвечать противопожарным и санитарным требованиям, а также удобно располагаться. Минимальные расстояния указаны в Правилах противопожарного режима и СНиП 30-02-97*, определяющем планировку и застройку территорий садоводческих дачных объединений граждан. На основании этих документов разрабатываются также нормативы для населённых пунктов, которые могут различаться для каждого региона или города.

На своём участке деревянную баню можно встроить в жилой дом или расположить на 8 м от него, если это будет отдельное строение.

Расстояния между брусовой баней и постройками на соседней даче должны быть:

  • от 10 м, если дом полностью из негорючего материала;
  • не менее 15 м до построек из горючих материалов.

От красной линии улиц следует отступить на 5 м, а от красной линии проездов на 3 м. От забора, разделяющего дачи, отступают на 1 м, расстояние считается не по стене, а по свесам кровли. Скат должен быть в сторону своего участка. Если же вода будет стекать в сторону соседа, то от забора отступают на 1,5 метра.

Кроме требований нормативных документов при выборе места стараются учитывать:

  • Удобство перемещения между домом и баней. Расстояние желательно сделать как можно меньшим.
  • Минимальные затраты на прокладку коммуникаций.
  • Возможную порчу древесины венцов и стен в низких местах участка, где повышенная влажность грунта и постоянно наметает сугробы.
  • Расстояние до деревьев, которые могут пострадать от грязных стоков, содержащих моющие средства.
  • Необходимость устройства сливной ямы и наличие на участке колодца. Расстояния между ними не должны быть меньше 15 м.

Кроме того, от сливного септика бани до соседнего участка предусматривают расстояние не менее 4 м.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
