Приточно-вытяжная вентиляция для квартиры: эффективные системы воздухообмена

Какие виды вентиляции существуют

Все системы воздухообмена, в зависимости от их параметров, делятся на несколько основных видов по разным критериям.

По способа циркуляции воздушных потоков

Естественная. Оборудование данного типа дает возможность перемешать воздухопотоки, используя ряд естественных факторов: давление столба воздуха, температура воздухопотока в квартире и за ее пределами, направление и скорость ветра.

Вентиляционное оборудование для естественного притока воздуха обойдется недорого, его не нужно подключать к электросети, а установка отличается простотой.

Механическая. Функционируют такие системы вентиляции в квартире благодаря специальному оборудованию и приборам, перемещающим воздухопотоки. Чтобы система работала, требуется подключение к электросети, при этом затраты энергии довольно большие.

Главное их достоинство – возможность поставлять и выводить максимальный воздухопоток, состояние окружающей среды на это не влияет. Если это нужно, то работу вентиляции можно организовать так, что воздушный поток будет сразу нагреваться/охлаждаться, очищаться.

Смешанная. При совмещении двух видов вентиляции в квартире получается система смешанного типа.

По способу циркуляции воздушных потоков система бывает приточной и вытяжной. Применяется для поступления свежего потока воздуха непрерывно и без препятствий. Предназначение установки вытяжного типа – обеспечивать, чтобы воздухопоток, который выполнил все свои функции, удалялся за пределы квартиры.

Вентиляторы, воздуходувы, решетки – элементы вытяжки. В большинстве случаев конструкции приточного и вытяжного типа применяются вместе

Важно обеспечить хорошую производительность, учитывая то, что воздухопоток может поступать в смежные комнаты

Но вовсе не обязательно их одновременное использование. В некоторых случаях необходима только вытяжная установка или только приточная.

По назначению

Общий обмен воздухопотоками. Этот тип вентиляции в квартире способен обеспечить воздухообмен во всем жилище или его значительной части. Во время работы вытяжной вентиляции в квартире из всего помещения равномерно удаляется грязный воздух, а после того как поступил свежий и чистый, он равномерно распределяется по всей площади.

Местная. Чистый поток воздуха равномерно распределяется по комнате и удаляется из нее. Системы местной приточной вентиляции могут представлять собой души и оазисы. В первом случае обеспечивается подача чистого воздуха в конкретную часть помещения, в зоне притока снижается температура.

Во втором случае, воздухопоток с пониженной температурой направляется на участок помещения, огражденный перегородками. Воздушные завесы, которые изменяют направление воздухопотока либо создают из него завесы, могут быть примером приточной вентиляционной системы местного типа.

Использование такой вентиляции будет менее затратным, чем общей. Местные вентсистемы вытяжного типа помогают быстро удалить грязный воздух, не позволяя ему распространиться по всем другим помещениям.

Также существуют канальные и бесканальные системы. Виды вентсистем, имеющие широкую сеть воздуховодов в квартире, по которым перемещается поток воздуха, называются канальными. Если же каналов нет (бесканальная система), тогда вентилятор монтируется в стену и используется одновременно с вентиляцией естественного типа.

Положительные аспекты искусственно создаваемого воздухообмена

Современная конфигурации схемы эффективной вентиляции

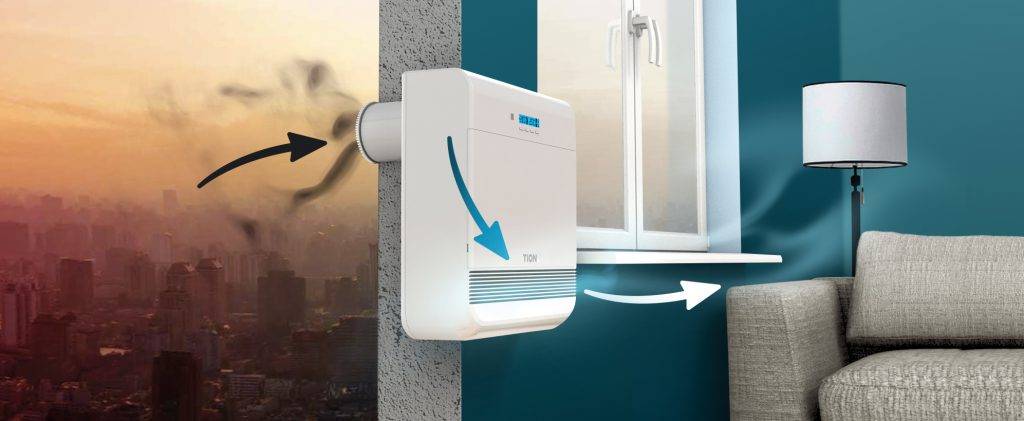

Принудительная приточная вентиляция с системой фильтров позволяет производить предварительное очищение поступающего с улицы воздушного потока, что важно для микроклимата жилых домов с большим количеством проживающих людей.
Планируемая на стадии проектирования система энергосбережения направлена на отбор тепла у отходящих газов и нагрев поступающего воздуха. Такой способ снижает расходы на отопление, восстанавливая за счет рекуперации до 60% и даже больше потерь тепла.
Автоматический контроль над расходованием воздуха, реагирующий на нахождение в помещениях людей, регулирует интенсивность воздухообмена, сокращая его при отсутствии жильцов в квартире.

Как сделать самостоятельно: пошаговая инструкция

Перед установкой проверьте работу системы вентиляции. Для этого откройте окно и дверь, положите лист бумаги к вентиляционным решеткам. Если бумага отклоняется в сторону стены, это означает, что каналы чистые и работа системы будет эффективной. Профилактическое обслуживание и очистка вентиляционных систем является обязанностью управляющей компании. Подготовительная работа:

1. Сбор информации, элементарные расчеты. Рассчитайте коэффициент воздухообмена в доме, руководствуясь стандартами SNiP. Нарисуйте схему движения воздушных потоков.
2. Приобретение необходимого оборудования, подготовка материалов.
3. Точные расчеты запланированной работы. Необходимо выяснить, в каком направлении будут расположены вытяжные трубы, какой тип вытяжки будет использоваться. Для этого необходимо изучить схему, рассчитать параметры помещения.

Когда все схемы составлены, принимается решение о типе вентиляции, затем приступаем к расчету параметров, выполняем детализацию. Необходимо рассчитать поперечное сечение вентиляционных каналов. Для этого необходимо учитывать параметры обменного курса, объем помещений и скорость бесшумного движения воздуха. Расчеты могут быть выполнены экспертом:

1. Рассчитывается поперечное сечение канала и полученные размеры заносятся в диаграмму.
2. В зависимости от типа и раздела составляется список необходимых компонентов системы. NoteDetailing – это подробный список всего, что необходимо для правильной установки. В данном случае под этим термином понимается сборка всех компонентов с размерами, производительностью и скоростью.
3. Рассчитывается сопротивление каждой секции системы. Только в этом случае выбираются вентиляторы. Здесь, однако, учитывается также уровень шума и возможность его снижения путем выбора малошумных, маломощных конструкций.
4. Расчитывается стоимость компонентов системы. Иногда на этом этапе система расчетов терпит неудачу, так как желания не всегда совпадают с финансовыми возможностями.
5. Новое выравнивание для понимания фактических возможностей, сопоставимых с целью.
6. Нарисуйте окончательный проект во всех деталях. Не забывайте об узлах проходов воздуховодов через стены или потолок, расходных материалах и изоляции, вентиляционных решетках, диффузорах, разъемах, дополнительных деталях, необходимых для завершения всей работы.

Важно точно определить, где сделать отверстия для установки системы вентиляции. Рекомендуется составить схему, показывающую маршруты притока и вытяжки воздуха

Определите тип вентиляции. Для этого рассчитайте преимущества установки блока питания или комбинированного блока. Теперь необходимо купить необходимое оборудование и правильно его установить. После того, как система заработает, нужно ее проверить. При наличии дефектов необходимо сравнить их с графиком и еще раз рассчитать параметры. Могут использоваться регенераторные системы, которые выполняют несколько функций при одном открытии: обеспечивается поток воздуха и беспроблемный дренаж. Система регенератора нагревает и охлаждает воздух в нужном количестве и при нужных условиях.  Измерительные инструменты для работы:

• тормозные суппорты;
• кухонные плиты;
• датчики.

Пластиковые части коробки весят очень мало и поэтому не требуют дополнительного крепления. Установка выполняется путем армирования с помощью зажимов внутри коробки. Пенопластовые экраны или вставки из пенопласта вставляются на проходах через конструктивные элементы (стены, перегородки). Это необходимо для поддержания тишины во время процесса вентиляции. Элементы, расположенные над шкафами, должны быть закреплены кронштейнами или саморезами. Вся конструкция крепится к потолку с помощью кронштейнов. Они должны быть выбраны в соответствии с размером канала. Расстояние между крепежными элементами – не более 1 метра. Примечание Для обеспечения герметичности соединительных конструкций используется силиконовый герметик. Не используйте жидкие гвозди или клей, так как состав материалов, из которых они изготовлены, не позволит демонтировать конструкции.

Требования

Схема приточно-вытяжной вентиляции в квартире

В соответствии с действующими санитарно-гигиеническими нормами вентиляция считается достаточной, если в каждом помещении вытяжной воздух полностью заменяется свежим не менее двух раз в час.

Изначально вентиляция подключается к каждой квартире из общего вентиляционного канала. Однако в некоторых ситуациях возможности такой системы недостаточны для обеспечения необходимого уровня воздухообмена.

Нет необходимости вызывать специалиста для проверки эффективности системы вентиляции. С помощью элементарных трюков можно сделать собственные выводы о качестве воздухообмена.

Выбор места и особенности монтажа

Перед монтажом канальной вентиляции следует составить проект системы. На нем должно быть обозначено место установки собственно ПУ, расположение воздуховодов, вентиляционных решеток и т.п.

При этом важно учитывать направление потоков воздуха. Местом поступления свежих воздушных масс должны быть жилые помещения, такие как гостиная, кабинет, спальня и т.п

В результате неприятные запахи из санузла или кухни не попадут в жилые комнаты, а будут сразу же удалены через вытяжные решетки. Воздушные потоки могут пересекаться друг с другом, отражаться от поверхности предметов мебели и т.п.

Лучше заранее продумать эти моменты, чтобы траектория движения воздушных потоков была максимально эффективной.

В зимнее время температуру нагрева воздуха, поступающего с улицы, необходимо соотнести с количеством тепла в помещении. Если дом хорошо отапливается, подогрев воздуха можно оставить на минимальном уровне.

А вот если мощности отопительной системы по каким-то причинам не хватает, нагнетаемый воздух следует прогревать сильнее.

На этой схеме показано правильное перемещение воздушных масс при вентилировании: свежий воздух поступает в жилые помещения, а отработанные потоки удаляются через решетки в кухне и санузле

Выбирая приточную установку, следует решить вопрос о приобретении и установке дополнительных фильтров тонкой очистки. Обычно такие устройства комплектуются фильтрами класса G4, которые способны задерживать относительно крупные загрязнения.

Если есть необходимость или желание избавиться от мелкой пыли, понадобится еще один фильтрующий узел, например, класса F7. Его устанавливают в системе после приточной установки.

В каждой приточной вентиляционной установке имеется фильтр грубой очистки. Замена фильтров выполняется через ревизионный люк, к которому должен быть свободный доступ

Если приточная вентиляционная установка не комплектуется фильтрами тонкой очистки, то их покупают отдельно.

Даже если владельцы дома по каким-то причинам отказались от установки таких элементов, все же в системе рекомендуется предусмотреть место на случай, если такой монтаж понадобится в дальнейшем.

ПУ нужно устанавливать таким образом, чтобы она была доступна для регулярного обслуживания и периодического ремонта.

Особое внимание следует уделить расположению ревизионного люка, через который выполняется замена фильтров. Люк должен свободно открываться, оставляя достаточно места для манипуляций с фильтрующими элементами

При монтаже приточной вентиляции понадобится специальный инструмент и алмазное сверло для бурения стены. Размеры отверстия могут достигать 200 мм

При установке ПУ необходимо выполнить бурение наружной стены. Перфоратор для выполнения таких работ обычно не подходит, работы выполняют алмазным сверлом с постоянным охлаждением водой.

Чтобы не повредит внутреннюю отделку помещения, лучше выполнять сверление снаружи.

Управление

Существует несколько моделей устройств по типу управления. Самые простые стоят дешевле, более продвинутые обойдутся дороже.

1. Сенсорная панель, кнопки. Нажимая на кнопки или выбирая опцию на сенсорной панели, можно установить необходимые настройки.
2. Дистанционное управление. Регулировка прибора происходит с помощью пульта ДУ.
3. Smart-технологии. Настройка режимов делается через специальное приложение, которое устанавливается на смартфон.

Модельный ряд устройств постоянно совершенствуется технически. Например, сегодня «умные» приборы с помощью датчиков могут сами определить концентрацию СО₂ в воздухе и при необходимости запустить систему вентиляции.

Вентиляция в квартире: основные виды

Энергоэффективная вентиляция может быть организована несколькими способами способами.

Вариант #1

Монтаж бытовых вытяжных приборов в вытяжной канал или форточку. Чисто принудительная вытяжная вентиляция. Устанавливается, как правило, самостоятельно, в основном на кухне. Требует пополнение замещаемого воздуха путем отрывания форточек, окон, фрамуг. Эффективность обмена ограничена размерами оконного или форточного проема, а также количеством энергии, развиваемой вентилятором. В зимнее время его работа на приток ограничена, т.к. нагнетается прохладный воздух, создающий дискомфорт.

Вариант #2

Подающие свежий воздух клапаны могут являться частью оконных конструкций

Во избежание сквозняков в качестве альтернативы применяются эффективные в работе специальные воздушные клапаны. Через них свежий поток проникает в жилое помещение, компенсируя там его дефицит. Установка приточного вентилятора или оконного клапана считается, как одним из бюджетных, так и самым уязвимым вариантом при использовании в холода: помещение быстро выхолаживается. В любом случае внутри жилища воздушные потоки должны циркулировать в сторону от жилых комнат к туалету и кухне.

Вариант #3

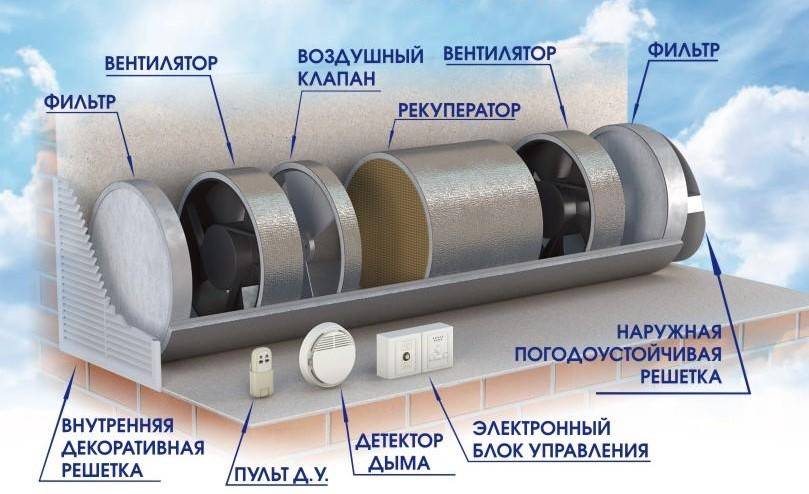

Установка принудительной вентиляции на вытяжку и приток с применением рекуператоров. Считается энергосберегающей. Пластинчатые приборы с теплообменником аккумулируют комнатное тепло или холод от кондиционеров (в летнее время) и отдают его воздуху с улицы. При подаче холодного воздуха принудительным путем кратность обмена воздуха возрастает. В результате не успевший отдать тепло нагретый поток сразу же выводится на улицу. В приточно-вытяжных установках с опцией рекуперации происходит теплообмен между холодным (приходящим) и теплым (отводимым) воздухом. При этом отдается только тепло, но не запахи и различные загрязнения.

Как повысить качество работы вентиляции

Открытые форточки

Этот вариант не потребует финансовых затрат. Но помните, что в жаркие дни он не сработает, а зимой через открытую форточку уйдет все тепло. Способ хороший, если в январе у вас тепло в квартире, как в июле на ЮБК, а за отопление вы платите по нормативу, а не счетчику.

Проветривание при помощи окон

Монтаж пластиковых окон со специальной системой проветривания позволяет улучшить качество вентиляции в помещении. После установки открывается путь к потокам приточного воздуха. Для этого створки оснащают двумя режимами работы – на лето и на зиму. Но этот вариант не дает защиту от пыли, шума с улицы и сквозняков.

При наличии опции микропроветривания створка отходит от рамы всего на пару мм. При этом окно выглядит закрытым, а воздух проникает внутрь комнаты через микрощели. К минусам этой схемы вентиляции можно отнести плохую работу в жаркие дни и отсутствие очистки воздуха.

Приточные клапаны

Ставят эти устройства в разных местах дома – на стыках стен и окон, на стене, на подоконниках, окнах. Для каждого типа монтажа есть свои варианты вентиляторов. В среднем, приборы готовы отработать от 2 до 50 м3/ч воздуха, при этом некоторые модели можно настроить вручную.

Объем воздуха, который попадает через вентилятор в дом, зависит от направления и силы ветра. Если ветер с улицы дует со стороны стены, где стоит устройство, то количество воздуха в комнате может быть излишним. Именно поэтому предусмотрена настройка вентилятора.

Клапаны обеспечивают потоки воздуха в течение всего года. Но они будут эффективными, если вентиляционный канал быстро выводит отработанный воздух из дома в том же количестве, что он и поступил в комнату. Если вытяжка работает слабо, то вентиляция не улучшится.

Вытяжные вентиляторы

В жару приток воздуха с улицы снижается, приточные клапаны тут не помогут. Поэтому проще сделать вытяжные вентиляторы в комнатах для обеспечения принудительной тяги. Это удобно будет для жильцов с первого и последнего этажа в многоквартирном доме, так как там тяга наименьшая. Ставят устройство на входе вентканала.

Приборы откачивают воздух из комнат, создавая тягу. В это же время чистый воздух поступает через приточные клапаны. Включаются вентиляторы при помощи нажатия на кнопку или веревочным выключателем. Есть модели, работающие от сети или батареек на 12В.

Современные приборы имеют встроенный датчик влажности, который реагирует на влажность воздуха в помещении. Удобно ставить такой прибор на кухне или в санузлах. При снижении показателя влажности в ванне, прибор автоматически выключается. Есть устройства с таймером задержки и датчиком движения. Тогда вентилятор включается при входе человека в санузел, а после выключается через 2-20 минут, в зависимости от настроек.

На кухне удобно поставить приборы, которые имеют датчик на качество воздуха. Он реагирует на высокую температуру, кухонные запахи и сигаретный дым. Мощность вытяжной техники в вентканале не должна быть выше 120 м3/ч. В противном случае она лишит вентиляции других жильцов в доме (ниже по стояку).

Вытяжной элемент улучшает воздухообмен в комнатах, но не контролирует количество удаляемого воздуха. Он может выводить наружу как больше, так и меньше объема для нормального самочувствия человека. В первом случае комната будет выстуживаться. Некоторые модели помогают очистить воздух с улицы от крупной пыли и тополиного пуха.

Приточно-вытяжная вентиляция

Беспрерывную подачу воздуха в помещение и вывод отработанных масс обеспечивает принудительная рекуперативная система. По сути система передает тепло от нагретого воздуха в комнате к холодному, который пришел извне. Процесс рекуперации проводится в теплообменнике. Он экономит потребление электричества, которое идет на подогрев наружного воздуха в дом.

Показатель передачи тепла – 60% (это стандарт), но есть современные системы вентиляции в квартире, которые выдают все 80%. Приточно-вытяжная вентиляция – сложная в проектировании, поэтому следует задействовать специалистов. При этом техника работает без шума, контролирует вывод и подачу воздуха в соответствии с нормами воздухообмена.

Какие существуют нормативы для вентиляционных систем

Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:

• рабочий кабинет – 60 кубов;
• общие гостиные или залы – 40 кубов;
• коридоры – 10 кубов;
• санузлы и душевые – 70 кубов;
• курительные комнаты – свыше 100 кубов.

В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.

Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.

Видео описание

Наглядно про нормативы для вентиляции смотрите на видео:

Какие формулы используют в расчетах

Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.

Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.

Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.

В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.

Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.

Видео описание

Еще про расчет вентиляции на видео:

Sсеч=V * 2,8/w, где Sсеч – площадь сечения, V – объем воздушной массы (м³/час), w – скорость воздушного потока внутри магистрали (м/сек) (средний показатель от 2 до 3), 2,8 – коэффициент согласования размерностей.

Для монтажа необходимо рассчитать, сколько потребуется диффузоров (заборно-выпускных отверстий) и их параметры. Габариты распылителей рассчитывают исходя из площади сечения основного трубопровода, умноженного на 1,5 или 2. Для расчета количества диффузоров применяют формулу: N=V/(2820 * W * d2), где V – объем воздушной массы, расходуемой в час, W – скорость перемещения воздушной массы, D – диаметр круглого диффузора.

Для диффузоров прямоугольной формы формула преобразуется следующим образом: N=π * V/(2820 * W * 4 * A * B), π – число пи, А и В – параметры сечения.

В любом случае, расчеты вентиляционных систем должны проводить профессионалы – если что-либо забыть или не учесть, то цена ошибки это необходимость переделывать расчеты и работу.

Полноценный расчет приточной вентиляции делается на специфическом программном обеспеченииИсточник ventisam.ru

Заключение

Монтаж вентиляционной конструкции приточно-вытяжного типа позволит поддерживать оптимальный микроклимат внутри помещений. Это повышает работоспособность проживающих в доме людей и просто улучшает их самочувствие. Особенно актуальным вопрос вентиляции является для владельцев современных домов с герметично закрывающимися окнами и дверями, ведь вместе с избавлением от сквозняков пропадает и естественный воздухообмен. В таких домах приточно вытяжную вентиляционную систему желательно предусматривать еще на этапе проектирования.

Особенности монтажа

Монтаж приточно-вытяжной вентиляции в квартире может осуществляться несколькими способами. Такие системы могут устанавливаться на полу, монтироваться со стороны балкона или размещаться на наружном фасаде здания. Наиболее простым и распространенным вариантом является их размещение под потолком. Следует учитывать, что монтажные работы лучше всего проводить сразу после завершения черновой отделки.

На первом этапе в наружной стене нужно сделать отверстие, для чего рекомендуется использовать специальную установку для бурения. После этого в нее необходимо вставить трубу воздуховода, прикрыв ее воздухозаборной решеткой. Со стороны помещения вентиляционные каналы оснащаются регулирующей ручкой и декоративной крышкой, позволяющей гармонично вписать систему в интерьер.

При выборе важно учитывать диапазон рабочих температур, указываемый производителем. Для регионов с суровыми климатическими условиями рекомендуется приобретать специально разработанные модели, в конструкции которых предусмотрено препятствование образованию ледяной пробки и конденсата в воздуховодах
