Вентиляция в квартире своими руками: схема и процесс монтажа

Как чистить канал

Каждая отдушина проверяется индивидуально, как утверждает источник. Если бумага ведет себя неодинаково, значит, загрязнения, вызывающие закупорку прохода, скопились во внутренних коробках.

Чтобы устранить эту неприятность, достаточно запастись обычным посудным ершиком. Это щетка на тонком, гибком тросе. Таким «трубочистом» проходятся внутри вентиляционного канала.

Чистка вентиляции в квартире

Дальше нужно убрать остатки мусора. Для этой цели подойдет пылесос с длинной трубкой. Можно вставить обычный гибкий поливочный шланг, чтобы пропустить его в систему повыше. Приготовленная конструкция должна быть достаточно жесткой и гибкой.

Если изменений не произошло

Допустим, все произведенные действия не привели к ожидаемому результату. Тогда можно предположить, что проблема возникла где-то в главном вентиляционном проходе. Но и его можно почистить.

Берется ерш, только уже более крупный. Могут понадобиться и другие приспособления, такие как:

  • стеклопластиковый прут;
  • крюк;
  • штанга (металлическая, деревянная) и пр.

Еще и этот существенный нюанс следует учитывать владельцу квартиры. Обычно за работоспособностью вентиляционной системы в многоквартирных домах следит специальная служба (здание находится на ее балансе) или непосредственно домовладелец. Так что самостоятельно лазить в главный вентиляционный ход в большинстве случаев жильцам не рекомендуется и даже запрещается.

В случае обнаружения подобной неприятности лучше сразу же подать заявку ответственному исполнителю. Тогда не придется занимать лишней работой, которую владелец квартиры исполнять не обязан, и участвовать в неприятных разбирательствах.

К тому же проблема может оказаться более серьезной. Отработанный воздух может не только не выходить из квартиры, но и поступать в нее из общей системы. Причина может крыться:

  • или в установке мощных вытяжных систем жильцами других квартир (перекрывается выход воздуха из квартиры без вентилятора);
  • или в неправильной циркуляции воздуха в жаркий период года (разогретые уличные воздушные массы поступают в прохладный вентиляционный проход, препятствуя выходу отработанных воздушных потоков);
  • или в разрушении верхней части центральной вентиляционной шахты (в нее задувается ветер).

Выяснить истинную причину неправильной циркуляции воздуха, если система не забита, сможет только профессионал.

Конструкция и устройство приточной вентиляции

По способу устройства приточная система может быть:

  • канальной (воздух доставляется в помещение посредством труб и металлических коробов);
  • бесканальной (компактное оборудование в виде клапана, которое монтируется в отверстие в стене).

Наборные и моноблочные системы

К канальной приточной вентиляции относят конструкции наборного (состоит из отдельного оборудования, которое монтируется по пути пролегания канала) и моноблочного (детали размещаются в закрытом корпусе, защищённом шумоизоляционным материалом) типа.

Наборная приточная вентиляция состоит из различного оборудования, которое крепится по пути пролегания канала

Наборная установка обычно монтируется под подвесным потолком, на чердаке или в специальном пространстве, отведённом под прокладку коммуникаций. Она позволяет производить очистку воздуха в помещениях любого типа и размера. Единственный недостаток — это сложность её устройства и большие габариты. Приточная вентиляция наборного типа состоит из следующих элементов:

  1. Воздушная решётка. Она монтируется с внешней стороны строения, необходима для забора свежего воздуха и защиты канала от попадания крупного мусора.

  2. Воздушный клапан — устройство, контролирующее объём забираемого воздуха. Предотвращает поступление холодного воздуха в моменты, когда нагревательное оборудование отключено. По способу работы клапаны разделяются на механические (пружинные) и автоматические с электроприводом (более эффективны и надёжны, так как гарантированно перекрывают поступление воздуха после выключения калорифера).

  3. Фильтр защищает оборудование и вентилируемые помещения от попадания частиц мелкого мусора, пыли, пуха птиц и животных. По степени очистки разделяются на фильтры грубой (задерживает частицы размером свыше 10 мкм), тонкой (до 1 мкм) и особо тонкой (до 0,1 мкм) очистки.

  4. Калорифер — электрический или водяной воздухонагреватель. Монтируется в вентиляционный канал и служит для нагрева холодного воздуха до нужной температуры. Электрический тип применяется в системах небольшой мощности, а водяной используется в вентиляции загородного дома, офиса или других помещений большой площади.

  5. Испаритель служит для охлаждения приточного воздуха. Обычно используется в комбинированной системе. По типу охлаждающего вещества различают фреоновые и водяные установки.
  6. Вентилятор — основной элемент системы, обеспечивающий равномерную подачу свежего воздуха в нужном объёме. Подбирается с учётом норм воздухообмена, мощности системы и давления.
  7. Шумоглушитель предотвращает распространение шума по вентиляционному каналу от работы вентилятора и другого оборудования.

  8. Воздуховод — элемент воздухопроводной сети (канала), используемый для транспортировки воздуха. Подбирается с учётом площади сечения, формы и жёсткости элемента.
  9. Распределительные устройства используются для ручной регулировки объёмов воздушного потока. Монтируются на выходе из воздуховода со стороны помещения и представляют собой решётку или диффузор.

  10. Система автоматики — устройство управления вентиляционной системой. Состоит из регулятора за оборотами вентилятора, блока управления температурой, термостата, гидростата и т. д.

Моноблочная установка производит меньше шума, что даёт возможность её монтажа внутри помещения. Все её компоненты подбираются и тестируются на этапе сборки. Это исключает возможность просадок по мощности и других проблем в процессе работы оборудования.

Компактная система приточной вентиляции

Такая конструкция представляет собой приточный клапан, внутри которого находится воздушный фильтр, воздухонагреватель и вентилятор. Её достоинство — невысокая стоимость, низкий расход электроэнергии, простота установки. Компактные системы различаются по производительности, сложности устройства, дизайну и габаритам.

Компактная система приточной вентиляции предназначена для помещений небольшой площади

Есть установки с возможностью соединения их с централизованной системой вентиляции. Условно можно выделить такие виды:

  • проветриватель — приточная установка без автоматической подстройки температуры и мощности, вентилирование помещения происходит только в режиме, выбранном пользователем;
  • аэрогивер — проветриватель с возможностью автоматической поддержки температурного режима;
  • бризер — компактное устройство в виде настенного блока, подстраивающееся под изменения внешней среды, которое оснащается ступенчатой системой очистки воздуха и имеет цифровую панель, пульт дистанционного управления.

Как можно проверить работоспособность вентиляции

Чтобы проверить работу установленного устройства, выполните следующие действия:

  1. Немного приоткройте окно квартиры и откройте дверь в туалет или ванную комнату.
  2. Возьмите одну салфетку.
  3. Затем нанесите ткань на отверстие вентиляционного вала.
  4. Тканевый лист должен плотно прилегать к отверстию. Если лист не прилипает к отверстию, подумайте, почему так происходит. Это может быть серьезно забитый проток. В многоквартирных домах причиной засорения дымохода может быть воздуховод, забитый из-за соседей наверху.

Вы также можете проверить вентиляционную тягу с помощью спички, свечи или зажигалки. Пламя зажигалки должно качаться в сторону стебля. Считается, что чем больше угол отклонения, тем лучше вентиляция.

После осмотра рекомендуется закрыть открытые окна и двери и повторить испытание на вытяжку вентиляции. Таким образом, вы можете узнать, требуется ли дополнительное оборудование для внедрения микровентиляции.

Если вы обнаружите, что приток воздуха отсутствует, можно установить небольшую решетку на дверь или поверхность стены.

Главное, учесть, что вентиляция в туалете в частном доме необходима, она будет держать помещение всегда сухим, тем самым увеличивая срок ремонта помещения.

Особенности системы вентилирования в многоквартирных домах

Если с работой устройства циркуляции воздуха в частном доме не возникает проблем, то в многоквартирных домах имеются свои особенности. Их необходимо учитывать при установке:

  • При высокой температуре на улице в весенний и летний период циркуляция теряет давление и может полностью прекратить действовать.
  • В зимний период времени вентиляция в комнате без окон не имеет трудностей, т.к. рабочее давление воздушных потоков сохраняется постоянно при низких температурах.
  • При сильных морозах циркуляция способствует большим потерям тепла в нутрии помещения. Поэтому необходимо позаботиться о дополнительной схеме отопления комнаты и теплоизоляции дома.
  • Для естественной циркуляции воздушных потоков устройство обычно устанавливается в районе санитарных узлов и кухни в квартире. Такое расположение обеспечивает максимально естественный ход воздушных потоков.

  • Чтобы предотвратить отравление населения от испарений почвы, рекомендуется устанавливать прибор для регулирования воздуха в подвалах и подполах домов. Это предотвратит проникновение радиоактивных газов внутрь помещений.
  • Чем выше расположена квартира, тем более низкое давление создается в вытяжном устройстве. Для регулирования уровня действия вентиляции необходимо установить в помещении дополнительные каналы – воздуховоды.
  • Наибольший уровень вентилирования воздуха должен быть в кухонных помещениях. В подвалах гардеробных – наименьший.

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

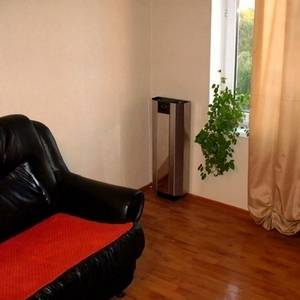

Приточная установка для одной комнаты в интерьере

Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta

Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».

Подвал

Вентиляция в подвале дома – это качественная и надежная защита от образования плесени и сырости в помещении. Требования к подвальной вытяжке формулируются с учетом назначения помещений в подвале. Если площадь подвального помещения не превышает сорока-пятидесяти квадратных метров в малоэтажном строении (дом три и менее этажей, не считая цокольного этажа), то достаточно будет установить естественную вентиляцию.

Входное отверстие вентиляции закрывают декоративной решеткой, которая одновременно является защитой от проникновения в подвал грызунов. Отверстие приточной трубы в подвальном помещении обычно монтируется на расстоянии выше уровня пола приблизительно на тридцать сантиметров.

Вытяжку рекомендуется устанавливать по диагонали. Вход трубы делается приблизительно на двадцать сантиметров ниже потолка в подвальном помещении. На зиму устанавливается специальная заглушка (для защиты от попадания в подвал холодного воздуха). Система выводится на крышу, по возможности выше уровня ее конька, на крыше ставится труба типа «зонтик» с защитой от попадания в нее осадков.

Когда нужно монтировать вентиляцию?

Понять, что необходим монтаж принудительной или комбинированной системы, можно по таким признакам:

  • в квартире душно, и это ощущается физически;
  • в ванной, санузле и на кухне наблюдается появление пятен плесени;
  • в помещении чувствуется неприятный запах канализации и еды;
  • летом в комнатах влажность повышена, в то время как зимой слишком сухо.

Хуже всего, что подобные факторы приводят к повышенному риску размножения патогенной микрофлоры, возникновению различных болезней, в первую очередь, связанных с дыхательной функцией.

Проблема плохого притока часто наблюдается в новых и старых типовых квартирах со стандартными инженерными коммуникациями. Но эти проекты не учитывают то, что выпускающиеся сегодня стеклопакеты из инновационных материалов обладают высокой герметичностью, а, значит, воздух в дом не поступает.

Владельцам от застройщика достаются квартиры, большей частью, с естественной циркуляцией, либо с приточным клапаном, снабжённым грубой фильтрацией. То есть, строительные компании решают вопрос самым дешёвым способом, и, конечно, это не работает.

Потому что:

  1. Стеновой приточный клапан, по сути, представляет собой отверстие в раме или оконной створке.
  2. В устройстве нет вентилятора, и воздух подаётся лишь за счёт разницы давлений между улицей и комнатой.
  3. Без продуктивно работающей вытяжки воздух поступать не будет.
  4. Клапан и аналогичные проветриватели имеют обыкновение промерзать, так как входящие массы не прогреваются.
  5. Конструкция рассчитана, максимум, на одного жильца. При этом огромных щелей в стенах, какие наблюдались в советских домах, уже нет, и из-за этого в комнатах нечем дышать.

Такие ситуации важно предотвращать, а в новостройках – серьёзно подходить к приёмке квартиры. Можно порекомендовать проверить вентлюки с помощью зажигалки и обычного бумажного листа

Если при подношении огня бумага прилипает, значит, есть тяга. Также следует убедиться, чтобы вокруг отверстий не было другой перфорации. Таким способом нужно проверить кухню и санузел, если он раздельный, побывать в ванной и туалете. Одновременно с этим, не помешает свериться с проектной документацией, чтобы не пропустить ни один объект.

В случаях, когда приёмка уже произошла, и присутствуют проблемы, установка принудительной приточно-вытяжной вентиляции для квартиры

обязательна.

Вам нужен ремонт?

Мы отремонтировали уже больше 500 квартир, с удовольствием поможем и вам

Узнать стоимость ремонта

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Вытяжной вентилятор в санузле

Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит

В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами

Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

Приборы для принудительной вентиляции в квартире

Принудительная вентиляция комнаты осуществляется специальными приборами. Механическая вентиляция нужна, если естественная система воздухообмена со своими функциями не справляется.

Механическую вентиляцию обеспечивают:

  • вентиляторы (вытяжные и приточные);
  • кухонные вытяжки;
  • клапаны притока воздуха.

Многие ошибочно относят к вентиляционным приборам кондиционеры. Кондиционер изменяет температуру воздуха, очищает его, но он не обеспечивает приток воздуха. Сегодня есть кондиционеры с приточной трубой: только их можно назвать вентиляционным элементом.

Следует помнить: кондиционер не относится к вентиляционным приборам!

Работа приборов принудительной вентиляции сопряжена с затратами электроэнергии. Делать ее непрерывной невыгодно. Современные приборы можно включать или выключать в зависимости от потребностей. Можно сделать так, чтоб агрегат включался, когда в комнате зажигается свет.

2 Устройство приточно вытяжной вентиляции

Учитывая функционально-конструкционные особенности системы, приточно-вытяжная схема вентиляции включает в себя ряд узлов, компонентов и деталей:

  • Воздухозаборный сегмент включает в себя решетку, клапан регулировки и раструб. Компрессор позволяет гибко корректировать объём приточного воздуха.
  • Фильтрационный механизм. Он состоит из нескольких очистных решений, частично совмещенных с воздухозаборным раструбом.
  • Устройства подогрева кислорода до заданной пользователем температуры.
  • Система воздуховодов (квадратные или круглые трубы произвольных габаритов). Основной частью является центральный канал, соединенный с коллектором и компрессором, от которого отходят элементы к каждому проветриваемому объекту.
  • Приточного канала.
  • Вытяжных решений, интегрированных в потолки и стены. Сквозь них и будет обеспечиваться отток загрязненного кислорода, водяного пара и углекислого газа.
  • Воздуховода вытяжной системы (обеспечивает взаимодействие между коллектором и указанным каналом).
  • Компрессорного устройства, обеспечивающего эффект разряжения кислорода внутри вытяжного канала.
  • Отводной трубы, выводящей потоки вытяжного воздуха за помещение.

Устройство системы

На основе перечисленных компонентов и узлов формируются приточно вытяжные системы механической вентиляции любого уровня сложности. В проектах, ориентированных на минимальное потребление энергии, функциональные элементы могут корректироваться. Чаще всего их комплектуют одним компрессорным блоком, посредством которого обеспечивается не только разрежение кислорода, но и его приток в отдельные участки системы. В энергосберегающих установках применяются устройства рекуперации.

Вне зависимости от внутреннего устройства, каждая система приточно-вытяжная система включает в себя специализированный блок управления. Он позволяет корректировать режим воздухообмена, отслеживать интенсивность процессов, управлять отдельными элементами и механизмом в целом. Функциональная вариативность – зало успеха такой системы, ведь для жилого дома достаточным будет 2-3 разовое проветривание, а для коммерческих объектов воздухообмен должен обеспечиваться в течение всего рабочего дня.

Невысокая энергоэффективность приточно-вытяжных систем нивелируется дополнительными механизмами и решениями. Шум, возникающий в процессе работы, легко устранить антивибрационными прокладками, дополнительными фильтрами.

Приточные канальные мульти-системы

Канальная вентиляция – это комплекс воздуховодов, проложенных во всех комнатах. Сердце системы – приточное оборудование, размещенное на входе.

Схема построения и работы вентиляции определяется типом вентустановки. Обозначим особенности двух наиболее экономичных и эффективных способов организации подачи воздуха: вентиляции с рекуперацией и применения VAV-агрегатов.

Принцип работы комплекса с рекуперацией

Рекуператор является составляющим элементом приточно-вытяжной установки. Теплообменник позволяет значительно снизить потребление энергоресурсов, обеспечивая передачу тепла от разогретого вытяжного воздуха холодным поступающим потокам.

Для функционирования рекуператора помимо приточного воздуховода требуется монтаж вытяжных каналов, что сказывается на стоимости системы. Эффективность работы некоторых теплообменников достигает 95%

В вентиляционных системах устанавливаются теплообменники двух типов: пластинчатые и роторные.

Пластинчатые рекуператоры. Конструктивно представляют собой кассету, установленную в воздуховод. Воздушные потоки «разрезаются» блоком из пластин. Теплый воздух проходит с одной стороны пластины, а холодный с другой. Вследствие теплообмена образуется конденсат, подлежащий удалению.

Особенности работы пластинчатых рекуператоров:

  • свежий приточный и отработанный воздух не перемешиваются;
  • вероятность обмерзания зимой;
  • в рекуператорах, изготовленных из паропроницаемых тонких пленок, не скапливается конденсат.

Однако срок службы такого оборудования ограничен десятью годами.

Роторные рекуператоры. Принцип перераспределения тепла базируется на вращении барабана, через который двигаются разносторонние воздушные струи. Постепенно, вращаясь в барабанной установке, отработанный воздух «делится» теплом с сектором ротора. Когда разогретый участок ротора попадает в холодный приточный поток, воздух нагревается, а ротор охлаждается.

Роторные рекуператоры отличаются компактными размерами и высокой энергоэффективностью. Недостаток устройства – частичное смешивание грязного и свежего воздуха. В холодное время выключение роторных моделей нежелательно

VAV-система – вентиляция по потребностям

Variable Air Volume (VAV) установка –эффективная вентиляционная система, обеспечивающая приток и подогрев воздуха с минимальным расходом энергии. Комплекс позволяет регулировать параметры и режим вентиляции для каждой комнаты отдельно.

Стандартная вентсистема подает воздух без учета времени суток, назначения помещения и количества проживающих. Производительность VAV-системы выбирается пользователем исходя из конкретных условий эксплуатации.

Пример работы VAV-вентиляции. Допустим, что комплекс с максимальной производительностью в 300 куб.м/ч обслуживает два помещения: спальню и гостиную. Если бы зимой для подогрева воздушного потока до комфортной температуры мощности калорифера не хватило, то в случае с обычной вентиляцией пришлось бы снизить суммарную производительность. Как результат, в обеих комнатах стало бы душно.

Работу VAV-системы можно скорректировать: в течение дня подавать воздух в гостиную, а в ночное время – в спальню. К каждой комнате подведен отдельный выключатель вентиляции

Регулировка производительности позволяет сэкономить до 25-50% энергии по сравнению с традиционной вентиляцией.

Помимо снижения счетов за электроэнергию VAV-система имеет и другие преимущества:

  • отсутствие обмерзания оборудования;
  • «отработка» выводится через имеющиеся вентканалы, поэтому не надо обустраивать сеть вытяжных воздуховодов;
  • низкая стоимость эксплуатации.

Недостаток VAV-вентиляции – высокая цена оборудования и трудности при сборке и наладке работоспособности комплекса. Проектирование и монтаж должны выполнять специалисты.

Как устроена система вентиляции в многоквартирных домах

Комфортное жильё – это не только красиво оформленные комнаты с удобной мебелью и оригинальной отделкой. В первую очередь это исправно работающий водопровод, электричество, отопление и вентиляция квартиры. На этих «китах» и базируется понятие комфорта, незаметное для большинства. Вентиляционная система – многогранная и сложно организованная установка

Перед её организацией, важно понять, как она устроена и по каким принципам функционирует

В основе их работы зачастую лежит естественная вентиляция – эффект «сквозняка» через приоткрытые окна, двери и форточки.


Течение воздушных масс при естественной вентиляции

У такой схемы реализации воздухообмена легко выделить ряд очевидных «плюсов»:

  • оборудование общедоступно, с его монтажом справиться даже новичок, цены – невысокие;
  • независимость от электропитания, работа вентиляции в квартире «не привязывается» к другим системам, она автономна;
  • в жилом пространстве создаются комфортные условия для жизни домочадцев.

Данный принцип характеризуется не только очевидными преимуществами, но и рядом явных недостатков.

Для эффективного воздухообмена важно, чтобы температурный режим внутри помещения был выше, чем во внешней среде.
За счёт эффекта обратной тяги, существует вероятность проникновения в жильё мелкого мусора.

Естественный воздухообмен морально устарел и в современных домах практически не используется. Гораздо предпочтительнее принудительно-приточные и вытяжные системы вентиляции.


Принудительный воздухообмен

Воздухообмен многоэтажного дома обеспечивают специальным образом установленные вентиляторы. В тех случаях, когда тяги в квартире нет, установка активируется и отработанные воздушные массы выводятся из жилых помещений. Как правило, вентиляция квартир предполагает наличие приточного клапана для забора свежего кислорода. Отвод осуществляется за счёт естественного воздухообмена.

Выводы и полезное видео по теме

Отсутствие естественной вентиляции можно компенсировать установкой принудительной аппаратуры. При составлении проекта вентиляции следует минимизировать повороты, переходы, сужения. Эти элементы негативно сказываются на аэродинамике, увеличивают шум, накапливают жир и пыль.

Обустройство системы дополнительной вентиляции ведет к финансовым расходам. Услуги специалистов дороже, чем самостоятельный монтаж. Окончательная стоимость зависит от: количества квадратных метров, назначения помещения, числа жильцов, габаритов оконного проема.

В частном строении вентиляцию можно осуществить в соответствии с предпочтениями. В многоэтажных домах нужно отрегулировать систему под себя. Переизбыток тяги устраняется при помощи регулируемых вентиляционных решеток, а недостаток компенсируется установкой дополнительных вентиляторов. Информацию о правильном монтаже можно почерпнуть из видеоматериала.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
