Кладка кирпича на ребро: допустимое применение

Кирпичная кладка: виды кладок

Когда в ближайшем будущем запланирована кирпичная кладка, виды кладок — тема, необходимая для изучения. Уже изобретено достаточно много видов расположения кирпичей, ведь этот материал используется повсеместно уже столетиями. У любого из них есть свои требования, несоблюдение их приведет к скорой деформации возведенных стен. Разница — в размещении материала. Самыми качественными и популярными в строительной среде являются несколько способов.

Ложковая перевязка

Кладка в полкирпича — самый простой и знакомый практически всем вариант, когда ложковые ряды смещаются на половину либо на четверть длины параллелепипеда. При строительстве настоящих стен эту перевязку применяют очень редко, однако для облицовочных работ такая кладка практически идеальна.

Цепная кладка в кирпич

Это лучший способ для возведения стен в один кирпич. Особенность цепной перевязки — смена рядов. Если первый из них тычковый, то следующим укладывают ложковый: он состоит из двух параллельных камней, которые размещают с разбежкой (смещением) швов. Вертикальные швы рядов совпадать не должны.

Многорядная перевязка

Предыдущий вид кладки на практике применяют редко, так как большой необходимости в частой смене тычковых и ложковых рядов нет, а прочность конструкции уменьшится незначительно. Поэтому после тычкового ряда кирпичей укладывают от 3 до 6 ложковых. Но есть требования к такой кладке: тычковый ряд начинает и завершает возведение стены, он обязателен под балками и там, где располагаются выступающие элементы конструкции (например, карнизы).

Облегченная кладка

Она типична для малоэтажного строительства. Особенность такого облегченного варианта кирпичной кладки в том, что между рядами-стенами оставляют свободное пространство. Его заполняют каким-либо теплоизоляционным материалом — пенобетоном (полистиролбетоном), керамзитом и т. п. Ряды кладок соединяют по-разному.

  1. Трехрядные перевязки. Каждые пять рядов с пустотой сменяют три сплошных, перевязочных. Усиливают и соединяют конструкции металлическими стяжками, замурованными в растворе обоих рядов.
  2. Анкерные бетонно-кирпичные кладки. При ложковой перевязке в ряды добавляют тычковые элементы-анкера, которые выступают во внутреннее пустое пространство. Затем пустоты заполняют пенобетоном.
  3. Колодцевая кладка. Если посмотреть на нее в разрезе, то легко увидеть конструкцию, очень похожую на цепь колодцев. Особенность ее — вертикальная перевязка рядов. Внутри каждого из отделений должен находиться утеплитель.

Теплоизоляционный материал засыпают после полного застывания кирпичных стен. В противном случае они могут «уехать».

Армированная кирпичная кладка

Такой вариант возведения стен значительно повышает их прочность, гарантирует большую надежность и долголетие зданий. Армирование нередко используют и для несколько иных целей:

  • для максимально крепкого соединения капитальной несущей стены и облицовочной кирпичной конструкции;
  • для придания зданию дополнительной прочности, если строительство идет в сейсмически опасных зонах.

Иногда закладка арматуры становится альтернативой или дополнением тычковым элементам в бетонно-кирпичных кладках, в трехрядных перевязках. Используют как арматурные прутья, так и сетку.

Декоративная кладка

Ее цель — придание фасаду строения необычного вида. Неповторимости здания можно достигнуть несколькими способами.

  1. Ажурная кладка (с перфорацией). В этом случае используют ложковую перевязку, во время работ оставляют просветы между элементами. Второй способ — смещение кирпичей относительно плоскости стены.
  2. Лицевая кладка. Здесь используют те же «в полкирпича», но в роли строительного материала выступают изделия с различными декоративными эффектами-«дефектами».
  3. Баварский вариант — случайное смешивание кирпичей определенного цвета, но различных оттенков без какой-либо строгой закономерности.

Самый простой вариант для цепной перевязки — оформление стен разноцветным кирпичом: например, белым силикатным и керамическим красным.

Возведение стен гаража

Из какого кирпича лучше всего делать кладку? К гаражу обычно не выдвигаются высокие требования в вопросах теплоизоляции. Исключение составляют случаи, когда строение непосредственно примыкает к жилому дому. В таких случаях будет проходить активный теплообмен стен гаража с внешней средой, что может негативно отразиться на эффективности отопления в жилище.

Расчет количества необходимых материалов — важный этап, предшествующий строительству. Стандартный расход кирпича на 1 м 2 стены составляет:

  • 100 блоков и 75 л раствора при кладке в один кирпич;
  • 50 блоков и 35 л раствора при кладке в 0,5 кирпича.

Для того чтобы облегчить процесс кладки, можно использовать следующий прием: кирпичи без раствора укладываются вдоль будущей стены, при этом задается оптимальная толщина швов между ними — 10-12 мм. Необходимую порцию раствора зачерпывают кельмой и кладут на место первого кирпича, предварительно приподняв его. После этого блок возвращается на свое место, и операция повторяется для следующего. Имея перед глазами готовый слой кирпича, установленного таким способом, вы сможете без труда соблюдать заданные параметры для следующих рядов.

Нужно ли дополнительно укреплять стены гаража? Армирование может быть необходимой мерой, если проектируемая нагрузка будет значительной, например, при наличии второго этажа или большой высоте гаража. Опирание перемычек оконных и дверных проемов, согласно требованиям нормативных документов, должно осуществляться на стены толщиной не меньше 200 мм.

Для возведения внутренних стен и перегородок рекомендуется использовать силикатные блоки. Они дешевле керамических, но при этом удовлетворяют всем предъявляемым СНиП требованиям надежности.

Проектируя гараж, частный дом, дачу или хозяйственную постройку в соответствии с требованиями актуальных нормативных документов вы обеспечите их высокую надежность и устойчивость к внешним факторам.

СНиП II-22-81* «Каменные и армокаменные конструкции» содержит все основные указания, которые касаются расчета конструкций, требований к механическим свойствам блоков и цементного раствора, а также вопросов обеспечения теплотехнических характеристик.

Виды керамического кирпича

Разделяется два типа товара:

  1. Прошедший процедуру обжига в соответствии с ГОСТ 530-2007, ГОСТ 7484-78. Этот кирпич производится до сих пор и используется в строительстве зданий;
  2. Не прошедший процедуру обжига – кирпич, подсыхающий естественным путем. Продукт снят с производства.

Классифицируется товар по признакам применения, структуры, размерам и марке продукта.

Сфера применения керамического кирпича

Применяется кирпич для кладки несущих конструкций, межкомнатных перегородок

При кладке стеновых панелей используется рядовой строительный продукт. Применяется для кладки несущих конструкций, межкомнатных перегородок. Характерными особенностями является пустотелость или полнотелость кирпича.

Облицовочный материал имеет различия с рядовым в ровности внешней кромки. При этом эстетика продукта повышает и прочностные качества – ровность кромки гарантирует отменное противостояние облицовки внешним воздействиям. Может быть гладкий и рифленый облицовочный кирпич, также материал поддается окраске, поэтому доступен для применения в реставрационных целях.

Специальный керамический кирпич – это изделия шамотного типа, применяемые при обустройстве каминов, печей. Изготавливается продукт с применением особого типа глины (шамота) и уникальной технологической обработкой измельчения массы после малого предварительного обжига и последующим формованием изделий. Вследствие таких процессов, кирпичи обретают особую прочность, противостоят высокому нагреву и отличаются огромным сроком эксплуатации.

Типы кирпича по структуре

Различаются следующие разновидности:

  1. Полнотелый штучный продукт – это обожженный брусок глины без отверстий весом 3-4 кг. Показатель теплопроводности 0,45 Вт/м3 – 0,8 Вт/м3. Материал требует обустройства упрочненного фундамента под застройку, кроме того, возведение отличается длительностью сроков, поэтому для малоэтажной частной застройки полнотелый керамический кирпич применяется редко. Однако для стен, подвалов, печей и фундамента полнотелый кирпич является незаменимым, так как именно эти конструкции должны отличаться особой прочностью.
  1. Пустотелый штучный продукт оснащен отверстиями, имеющими форму круга или квадрата. Иногда это углубления несквозного типа, что никак не влияет на прочностные показатели продукта, зато делает материал более легким, что позволяет возводить многоэтажные строения, применять кирпич для внутренних перегородок, чтобы снизить общую массу здания. Вес кирпича 2-2,5 кг, теплопроводность 0,5-0,55 Вт/м3, стандартное соотношение пустот может составлять до половины общего объема.
  2. Поризованный кирпич керамический – пустотелый глиняный брусок, обладающий качествами газобетона и красного кирпича. Часто называется «теплой керамикой» и характеризуется высокой прочностью, длительным сроком эксплуатации, но имеет плотность в три раза ниже стандартного штучного материала. Малый вес обуславливает уменьшение нагрузки на фундамент, что минимизирует опасность усадки готового строения. А доступная ценовая составляющая позволяет применять продукт в частном мало- и многоэтажном строительстве.

Стандартные размерные градации продукта

Различаются размерные рамки, которые зависят от высоты продукта

Различаются размерные рамки, которые зависят от высоты продукта, длина и ширина – величины постоянные. Длина 25 см, ширина 12 см. Высота:

  • НФ (одинарный) 6,5 см;
  • 1,4 НФ (полуторный) 8,8 см;
  • 2,1 НФ (двойной) 14 см.

Марки кирпича керамического

Продукт обозначается буквами и цифрами. Литера «М» дополняется значением от 50 до 300, что характеризует прочность изделия и максимальное давление. Это значение определяет показатели растяжения, сгибания, сжатия. Чем выше цифры, тем больше прочность:

  • М50 применяется для легких межкомнатных перегородок, заборов и прочих облегченных конструкций;
  • М75 – М 100 лучше всего работает в стеновых панелях внутреннего типа, но из такого кирпича не рекомендуется возводить внешние стены;
  • М 125 показан для возведения несущих стеновых панелей;
  • М 150, М 175 могут применяться и для строительства фундаментов, цоколей, где необходимы особые прочностные показатели.

Чем выше прочность, тем выше ценовая составляющая материала, поэтому стоит подумать прежде, чем строить дом из керамических кирпичей.

Укладка разных типов кирпича

Способ кладки материалов, имеющие более крупные размеры, чем кирпич, имеет свои особенности. Это касается пено- и газоблоков. Первый ряд такого материала ложится на кладочный раствор. Этот слой служит для выравнивания поверхности. Дальнейшую кладку проводят клеевой смесью, которая не имеет толщины и практически полностью выдавливается блоком.

Если устанавливаются железобетонные конструкции, с помощью известкового молочка раствор делают более жидким. Он служит для сглаживания неровностей поверхности и толщина слоя не имеет принципиального значения.

Каменная кладка отличается тем, что блоки имеют разные по размеру стороны и стыкуются между собой наклонными швами, размер которых может составлять до 40 мм.

Для возведения несущих стен и внутренних перегородок в цокольном помещении используют полнотелый керамический кирпич одинарного типа. Применяют двухрядную схему, служащую более равномерному распределению нагрузок.

Толщину раствора нижнего ряда кирпичной кладки делают размером в 20 мм, а все последующие — согласно с утвержденным проектом. При устройстве вертикальных швов кирпич легко придавливают к установленным ранее, лишний раствор при этом сразу удаляют кельмой.

Виды кладки кирпича для стен

Ещё один профессиональный термин, используемый каменщиками — перевязка. Это схема размещения материала, порядок их укладки. Благодаря ей все элементы связываются в единое целое, монолитную массу с равно распределённой нагрузкой. Перевязка осуществляется за счет смещения на половину или четверть камня.

  • Если элементы расположены тычком наружу, такой ряд называется тычковым. Тогда видна только самая маленькая грань камня.
  • Ложковый — ряд, в котором все элементы повернуты длинной гранью — ложком.

Существует три основных варианта перевязки швов. Рассмотрим каждый вид кирпичной кладки с фото и названием.

Однорядная

Её ещё называют цепной. Смысл в последовательном чередовании рядов тычка и ложки. Такая перевязка применяется для возведения черновых построек, когда в дальнейшем планируется облицовка. Подходит как для наружных, так и для внутренних несущих стен. А ещё такая декоративная укладка чаще всего встречается в оформлении интерьера.

  • Первый и последний уровень обязательно укладываются тычками.
  • Продольные швы сдвигаются на полкирпича, поперечные — на четверть.
  • Вертикальные швы не должны совпадать с верхними и нижними, камни перекрывают их.

Такая перевязка считается трудной в работе, но вместе с тем и самой надежной.

Многорядная

Это способ возведения наружных и внутренних стен. Схема такая: шесть рядов кладут торчками (для одинарного кирпича), перевязывают их ложковым рядом. Если камень модульный, торчковых рядов будет пять.

  • Первый и последний ряд обязательно делают тычковым.
  • Ложки перевязывают со сдвигом на полкирпича, вне зависимости от толщины укладки.
  • Тычки седьмого ряда на четверть перекрывают ложки предыдущего.

Многорядная система перевязки выходит дешевле цепной, и сама укладка тоже легче. Но прочность её считается ниже. Кроме того, использовать её можно не во всех работах.

Трёхрядная

Обычно таким образом выкладывают заборы, простенки, столбы и другие более декоративные конструкции, в которых не предусмотрена нагрузка. При такой схеме один тычковый уровень чередуется с тремя ложковыми.

Существует ряд более сложных видов кладки кирпича, они применяются для облицовочных работ. К ним относится, например, баварская — чередование камней разного цвета, хаотичная — это чередование ложковой и тычковой стороны в хаотичном порядке или готическая — то же чередование, но упорядоченное. Без опыта такую кладку самостоятельно не сделать, она требует технического совершенства и сноровки.


Instagram @kirpgorod

Instagram @kirpgorod


Instagram @brick_building_

Армированная

Отдельно стоит упомянуть об армированной выкладке. Такая техника предполагает усиление арматурой. Её укладывают на раствор между уровнями. При этом само армирование может выполняться как по горизонтали, так и по вертикали (с помощью сетки или отдельных стержней).

  • Количество арматуры в результате должно составлять не менее одной десятой от всего объема укладки.
  • Сетки укладывают не реже, чем через три уровня — для керамических изделий, четыре — для утолщенных, и пять — для обыкновенных.
  • Диаметр сетки составляет не меньше 3 мм.

Instagram @brick_building_

Instagram @brick_building_

Облегченная

Такой вариант актуален при утеплении внутренних стен, когда нужна прочная легкая конструкция.

  • Стена в таком случае состоит из двух простенков толщиной в полкирпича, укрепленных арматурой. Такая конструкция получается жёсткой.
  • Между простенками находится полость, в которую закладывается утеплитель, к примеру, пенополистерол или пенополиуретан. Ширина полости определяется на начальном этапе.
  • Простенки должны быть связаны перемычками из каменных брусков или арматурой. При этом сами точки находятся на расстоянии не более 1 метра друг от друга.


Instagram @brick_building_


Instagram @brick_building_

Кирпичная кладка своими руками: инструменты, порядок и особенности

Теперь, как класть кирпич своими руками вы имеете представление, необходимо поговорит о порядке действий а также некоторых технических нюансах.

Примерный перечень инструментов для кирпичной кладки

Начнем с инструмента. Нужны будут:

  • кельмы каменщика — наносить и разравнивать раствор на кирпичи;
  • бетономешалка или емкость для замеса раствора;
  • растворная лопата — для замеса и периодического перемешивания;
  • два-три ведра для раствора;
  • отвес- проверять вертикальность стен и углов,
  • строительный уровень — для проверки горизонтальности кладки ряда;
  • шнур-причалка — для отбивки рядов;
  • расшивки (для формования швов);
  • молоток-кирка для отбивки неполномерных кирпичей (половинок, 3/4 и чекушек — 1/4);
  • правило — металлическая или деревянная ровная планка для проверки плоскости стены.

Далее речь об особенностях технологии. Первое: перед использованием кирпич желательно замачивать. Особенно актуально это в жаркую сухую погоду. Тогда он будет меньше «тянуть» влагу из раствора. Если же влаги окажется недостаточно, цемент не сможет набрать требуемой прочности, что скажется на прочности здания.

Сначала выгоняют два угла, потом их связывают несколькими рядами кирпичной кладки

Второе: первыми выгоняются углы. Сначала два первых. Их связывают 2-3 рядами кирпича по выбранной схеме кладки. Потом выгоняется третий угол. Второй и третий тоже связываются несколькими полноценными рядами. После ставится четвертый угол и периметр замыкается. Так и следует возводить стены, обходя их по периметру, а не выгонят стены по очереди. Это — одна из самых распространенных ошибок.

Третье: есть две технологии контроля рядов. Первая — в швы углов вставляются гвозди, к которым привязываются шнурки-лески. Его нужно натянуть так, чтобы отмечал он верхнюю грань кирпича, а также ограничивал наружную (и при необходимости внутреннюю) поверхность стены.

Порядовка для крепления шнура-причалки

Второй способ — использовать деревянные или металлические порядовки. Это ровная планка или уголок, на котором каждые 77 мм нанесены метки — риски на дереве или пропилы на металле. Они отмечают требуемую толщину ряда: высота кирпича+шов. Устанавливаются они при помощи плоских монтажных скоб, которые вставляются в шов. При необходимости их потом просто вынимают и переставляют выше.

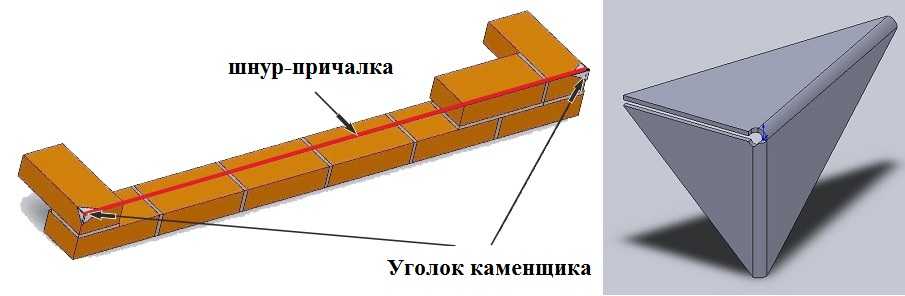

Есть еще один способ — уголок каменщика. Он имеет с одной стороны прорезь, в которую заводится причалка. «Сажается» на угол на раствор.

Отбивка ряда при помощи уголка каменщика

Недостаток этого способа такой же, как и просто гвоздя в шве: высота ряда должна контролироваться «вручную» при выведении углов. При недостатке опыта (а где его взять, если кирпичная кладка своими руками ведется впервые) это сложно. Имея (сделав самостоятельно) порядовку все проще.

Четвертое: подготовка неполномерных кирпичей. Как вы видели, при кладке используют половинки, трехчетвертные кирпичи и чекушки — 1/4 части. Чтобы работа не тормозилась, перед началом кладки требуется подготовить их. Это делают при помощи молоточка-кирки. При подготовке требуется высокая точность в размерах, иначе собьется перевязка. Чтобы длину контролировать было легче, на ручке делают отметки соответствующей длины. Приложив ручку к кирпичу, на нем делают отметки на обоих сторонах ложка. Затем приложив к отметке лезвие кирки, по обратной стороне бьют молотком, делая зарубки. Сделав зарубки на обоих ложках, сильным ударом кирки разламывают кирпич.
