Прячем гофру на кухне: 6 простых способов, примеры

Гофра как элемент дизайна

И наконец, предлагается вариант украшения трубы декоративными элементами, в результате чего гофра превратится из элемента конструкции в необычную интерьерную деталь. Этот вариант подходит для творческих людей с богатой фантазией. Самый простой вариант в данном способе – это покраска в тон со стеновым покрытием.

Существуют фирмы, предлагающие комплекты вытяжка+труба. Это наиболее подходящий вариант, поскольку его элементы выполнены в одном цвете и нет необходимости “маскировки”. Кроме того, при покупке необходимо выбирать только изделия из качественных материалов, чтобы в дальнейшем не жалеть о последствиях.

Требования к материалам для заделки труб

Материалами для маскировки труб могут быть металл, пластик, дерево и гипсокартон.

Конструкции, скрывающие воздуховоды и другие коммуникации, служат не только для декоративных целей, но и уменьшают шум электродвигателя вытяжки. Они должны эстетично выглядеть, обладать высокой стойкостью к повышенным температурам и влаге, химическим воздействиям, ультрафиолету, легко поддаваться уходу, очистке от пыли и других загрязнений.

Пластик быстро и легко собирается, хорошо обрабатывается, легок по весу. Его недостатками являются потускнение со временем, подверженность механическим воздействиям.

Короба из нержавейки отличаются особым дизайном, надежны по прочности, не меняют внешнего вида. К минусам относятся тяжелый вес конструкции, громоздкость и высокая цена.

Виды

Кухонная вытяжка с отводом в вентиляцию всегда устанавливается над плитой. Вытяжки подразделяются по способам крепежа. Они бывают встраиваемые и подвесные. В зависимости от места установки, производят вытяжки каминные, угловые, островные, наклонные.

Навесные. Свое название навесная или подвесная вытяжка получила, благодаря способу крепления. Ее монтаж осуществляется на стену, часто под шкафом (если она электрическая) и над печкой. Такая модель экономит пространство, а специальная встроенная решетка задерживает жир на ее поверхности и не позволяет попадать гари в трубу. Навесная вытяжка демократичная, обладает низким уровнем шума, смотрится аккуратно.
Встраиваемые. Вытяжки с подключением к воздуховоду – самые экономичные и удобные в эксплуатации. Плюс встраиваемой модели в том, что она подходит для помещений любого размера. Вытяжка идеально вписывается в самый элегантный или сложный интерьер, ее легко монтировать самостоятельно. Глубина встраиваемой вытяжки составляет 60 см. Модели с раздвижным козырьком сэкономят место на кухне. С самостоятельным подключением устройства также не возникнет проблем.
Островные. Такие вытяжки еще называет подвесными. Если плита находится в центре кухни, над ней удобнее всего установить островную вытяжку. Воздуховод хорошо вписывается в конструкцию и сочетается с ней. Островная вытяжка смотрится красиво и оригинально. Идеально подходит для больших помещений.
Каминные. Интересная и красивая модель, которую используют для обустройства дизайнерских кухонь в элитных домах и квартирах. Она стоит дорого, но смотрится роскошно. Для того чтобы установить каминную вытяжку, в помещении должна присутствовать современная развитая вентиляционная система. Она справится с огромным потоком грязного воздуха и водяного пара. Самостоятельно подключать каминную вытяжку не рекомендуется из-за сложного монтажа. Лучше доверить это специалистам.
Наклонные. Стильная и миниатюрная модель. Она гармонично вписывается в интерьер маленькой кухни с дизайнерской мебелью. Конструкция выполнена таким образом, что втягивает пары загрязненного воздуха в специальный зонт или купол. Решетка у таких моделей снимается и легко поддается чистке.
Угловые. Конструкция угловых вытяжек с выводом рассчитана на размещение устройства в углу комнаты. Угловые модели крепятся на стену и могут иметь купольную форму. Размещение вытяжки и газовой плиты в углу кухни – нестандартное решение, но оно экономит пространство и отлично подходит для маленьких кухонь. Угловые вытяжки бывают Т-образной формы и купольные. Устанавливаются на стене, близко должно быть расположено отверстие вентиляции.

Вытяжки соединяются с вентиляционной шахтой, куда и выходит загрязненный воздух. Размеры угловой вытяжки должны соответствовать габаритам газовой плиты или быть больше. Это необходимо, чтобы устройство лучше всасывало воздух во время приготовления пищи. Современные угловые вытяжки с отводом бывают от 50 до 90 сантиметров.

Внешний вид угловой вытяжки должен соответствовать общему оформлению кухни. Сегодня можно найти много моделей, сделанных из комбинации материалов, с использованием декоративных элементов. Подбирайте вытяжку под стиль кухни. Цвет должен сочетаться с мебелью и остальной отделкой. При выборе устройства ориентируйтесь на его производительность.

Покупая вытяжку, независимо от ее вида, узнайте у продавца об уровне шума модели. Если устройство работает громко, это внесет дискомфорт. Мощные модели способны издавать шум, который будет слышно в соседних комнатах. Комфортный уровень шума находится в пределах от 50 дБ. По способу очищения воздуха угловые модели бывают разных типов.

7фотографий

Проточные угловые вытяжки связаны с естественной вентиляцией кухни. Циркуляционные встречаются редко и стоят дорого. Самые популярные угловые вытяжки – комбинированные. Они совмещают циркуляционную и проточную функции. Вытяжки подключаются к вентиляции, в них установлены угольные фильтры. Комбинированные угловые вытяжки мощные и эффективные.

Как лучше спрятать трубу или гофру от вытяжки на кухне: удачные примеры с фото и пошаговой инструкцией

Вместо гофры можно использовать пластиковую трубу круглого или прямоугольного сечения, подходящего размером по диаметру канала. Для соединения коротких отрезков используются переходники различной конфигурации. Минусом пластикового трубопровода является потеря тяги при его длинной протяженности.

Поэтому использовать такой пластиковый короб рекомендуется только при наличии вентиляционного отверстия рядом с вытяжкой.

Карнизом кухонного гарнитура. Вытяжную трубу пропускают вплотную к стене по верху кухонной мебели, и она становится закрытой за карнизом.
Подвесным или натяжным потолком. В данном случае гофрированная труба будет полностью скрыта. Высота потолка потеряет от 13 до 15 см.
Декоративными элементами или покраской гофры, которая будет выступать элементом интерьера кухни.

Короб из ГКЛ можно окрашивать, шпаклевать, отделывать обоями, плиткой, мозаикой. При монтаже надо учитывать хрупкость материала.

Коробом из гипсокартона. Сооружается на каркасе из металлических профилей и затем окрашивается в цвет, соответствующий дизайну кухни.
Встраиваемой мебелью. Воздуховод неприметно размещается в стенках высокого навесного шкафа, подвешенного над плитой. Этот вариант подойдет в случае встроенной вытяжки, закрепленной в нижней части такого шкафа.

Как сделать вытяжку под натяжным потолком

Монтаж вытяжной конструкции — достаточно сложная задача. Однако справиться с ней можно самостоятельно, обладая определенными знаниями и умениями. Чтобы предотвратить возможные проблемы, необходимо привлечь опытных специалистов, которые знают, что необходимо для установки вытяжки.

Перед установкой ПВХ необходимо выполнить ряд обязательных операций:

теплоизоляция бетонного основания потолка, что позволит значительно снизить количество конденсата;
герметизация всех швов и мест соединения потолочных и стеновых конструкций;
укрепление поверхности основания потолка при помощи специальных строительных составов. Это предотвратит осыпание штукатурки и частиц бетона;
все деревянные поверхности потолка должны быть обработаны антисептиками и антипиренами;
межпотолочное покрытие обрабатывается специальными веществами от проникновения грызунов и насекомых.

После того, как основание потолка подготовлено, можно приступать к прокладке вентиляционных каналов, после чего будет произведена установка ПВХ

Особое внимание нужно уделить установке вентиляционных решеток, которые будут отвечать за воздухообмен

Монтаж этой конструкции осуществляется по следующей схеме:

перед установкой ПВХ полотна необходимо закрепить воздуховоды, протянуть проводку, зафиксировать короб для вытяжки под натяжной потолок, проверить герметичность всех стыков;
после этого производится монтаж ПВХ полотна, в котором аккуратно вырезают отверстия согласно с размером вентиляционных решеток;
чтобы отверстия под вытяжку в натяжном потолке не привели к деформации, на них надевают протекторные кольца, после чего в образовавшемся проеме монтируют и крепят вентиляционную решетку.

Как сделать вытяжку в натяжном потолке в ванной

Если в ванной комнате есть функционирующая вентиляция, никаких проблем с монтажом не будет. Чтобы она работала хорошо, достаточно будет в противоположных сторонах ПВХ конструкции установить вентиляционные решетки. Фиксировать их нужно с помощью клеевого состава. Решетка будет прикреплена к внешней поверхности, после чего с внутренней стороны нужно вырезать часть пленки.

Если в ванной комнате отсутствует вытяжная конструкция, необходимо будет установить ее самостоятельно. Для обеспечения воздухообмена нужно установить искусственную систему вентиляции. Для этого подготовить все элементы системы, включая нагреватель, вентилятор и воздушные фильтры. Перед установкой ПВХ стоит проложить кабель каналы для прокладки электрической проводки, обеспечить установку вытяжки.

Специфика установки вытяжки в ванной комнате состоит в том, что смена воздушных масс должна происходить постоянно. В этом помещении могут скапливаться посторонние запахи, потому задачей вентиляции будет их своевременное удаление.

определение мест для установки вытяжных труб;
прокладка трубы для вытяжки под натяжной потолок, электрической проводки;
фиксация всех элементов вытяжки к бетонному основанию потолка;
монтаж натяжного потолка, включающий установку крепежных багетов и натяжение полотна;
крепеж декоративных решеток, которые будут маскировать вентиляционные каналы.

Как сделать вытяжку в натяжном потолке в кухне

Установка вытяжки в натяжном потолке на кухне происходит по строгому регламенту, состоящему из ряда обязательных действий:

К месту расположения вытяжного шкафа подводят электрическое питание. Все выключатели и розетки должны быть заземлены.
При помощи простого карандаша необходимо разметить место фиксации конструкции в натяжном потолке. Если она будет находиться на значительном удалении от вентиляционной шахты, для циркуляции воздуха необходимо использовать плоские трубы, которые будут скрыты за натяжным потолком.
После разметки на основу потолка накладывают крепежи, отмечают места для саморезов. В качестве крепежных элементов рекомендуют использовать анкерные болты.
Подготавливают сборку воздуховода для вытяжки под натяжной потолок. Если он состоит из нескольких частей, они должны быть зафиксированы между собой герметиком.
Вентиляционный короб присоединяют к шахте. Необходимо чтобы положение всех частей конструкции было правильным. Убедиться в этом можно при помощи строительного уровня.
После того, как все надежно зафиксировано, можно переходить к монтажу ПВХ. Предварительно на нем нужно сделать отверстия и прикрепить к ним протекторные кольца. Через них выводят трубы, ответственные за воздухообмен.

Важно! Процесс монтажа завершают присоединением вытяжки с проводящим каналом. Чтобы конструкция была более эстетичной, можно установить декоративную вытяжку для натяжных потолков, которая подойдет к интерьеру кухонного помещения

Виды вытяжек и их особенности

Вытяжки могут быть циркуляционными или проточными. Оба варианта имеет свои плюсы и минусы, поэтому каждый выбирает для себя наиболее приемлемое решение, исходя из возможностей и предпочтений:

Циркуляционная вытяжка, работа по очищению воздуха которой строится на использовании жироулавливающего угольного фильтра, воздуховод не предусмотрен. Применяемые фильтры нуждаются в периодической замене, но всегда есть возможность разместить плиту в любом месте, потому что не нужно связывать ее с местом вентиляционного канала.
Проточная вытяжка, благодаря которой осуществляется полное удаление загрязненного воздуха в вентиляционную шахту через специальный воздуховод. Эта вытяжка проста и понятна в обслуживании, но для ее установки требуется соединение вытяжки с вентиляционной шахтой здания. При выборе этой модели заранее придется задуматься о том, чтобы вытяжная труба не испортила внешний вид помещения кухни, а для этого придется дополнительно раскошелиться на расходные материалы, необходимые для качественной маскировки воздуховода.

Рекомендуем ознакомиться: Монтаж внутренней и наружной систем канализации в частном доме

Проточные вытяжки изготавливаются из различных материалов: ПВХ, пластика, алюминия, оцинкованной стали. Материал, который использовался для производства вытяжной трубы для вытяжки, также часто определяет выбор вариантов маскировки.

ПВХ — самый доступный тип воздуховода, изготовленный из недорогого синтетического материала, который не издает шума при функционировании. Стоит сравнительно недорого, трубы можно покрасить и придать им абсолютно любой цветовой оттенок, чтобы не изменять первоначальный стиль кухонного помещения. Различают воздуховоды с круглым или прямоугольным сечением. Первый отличается меньшим сопротивлением воздуха, поэтому считается наиболее эффективным. Прямоугольный легче монтировать и сочетать с кухонным интерьером, отделкой и кухонной мебелью. Множество вариантов соединительных элементов позволяет создать любую конфигурацию.
Гофра. Изготавливается из алюминия, есть вариант гофры из оцинкованной стали отличается гладкой поверхностью и не ржавеет. Для монтажа обычно используются дополнительные крепежные элементы (хомуты, которые крепятся с помощью болтов) и переходники. Один конец трубы крепится к выходному отверстию вытяжки, другой — к вентиляционному каналу.

Варианты маскировки вытяжной трубы

Перед тем как провести маскировку гофры от вытяжки, полезно будет ознакомиться с самыми простыми и эстетичными вариантами.

Пластиковый короб для маскировки трубы

Чтобы закрыть рукав воздуховода, есть уже готовые конструкции. Их можно купить в строительных магазинах. Ассортимент изделий довольно-таки внушительный. Их выпускают разных размеров, цветов и модификаций. Стоят они тоже по-разному.

Есть очень простые, безо всяких дополнений. Есть модели, в которые вмонтирована встраиваемая подсветка. Они буду стоить дороже, однако их внешний вид гораздо привлекательнее. К тому же это очень удобный способ дополнительно осветить рабочую зону.

И внешний вид интерьера будет более стильным.

Натяжной или навесной потолок

Неплохим вариантом декорирования считается размещение рукава под натяжным потолком.

Этот вид маскировки считается одним из самых эстетичных, поскольку конструкция потолка полностью скрывает рукав. Интерьер кухни не будет испорчен воздуховодом, да и мебель можно расставить так, как душа того желает.

Нет разницы, какой потолок будет выбран, навесной или натяжной, в плане маскировки рукава.

Главные отличия здесь в плюсах и минусах самой конструкции:

Самостоятельно скрыть рукав под натяжной конструкцией никак не получится. Обязательно придется вызывать мастеров. А значит, натяжной потолок придется разбирать, что потребует дополнительных вложений. Это главный минус такого способа маскировки.
Навесные потолки в этом плане выигрывают больше. Их полностью разбирать не нужно. Справиться с монтажом воздуховода при желании можно и самому.

Из всего этого следует, что, выбирая ту или иную конструкцию, вам нужно будет взвесить все за и против. Готовы ли вы жертвовать деньгами, если при необходимости провести ремонт придется разбирать конструкцию потолка?

Или лучше выбрать более простой вариант, при котором справиться с задачей маскировки можно самостоятельно – и бесплатно.

Короб из гипсокартона

Самый недорогой и надежный способ скрыть воздуховод – это соорудить конструкцию из гипсокартона. Она легко впишется в дизайн интерьера. Расположить ее можно как вертикально (на стенке), так и горизонтально (на потолке).

Многообразие вариантов – главное преимущество сооружения короба именно из гипсокартона. Из него можно сделать конструкции разных размеров и модификаций, чтобы провести маскировку трубы вытяжки, в том числе и декоративные.

В него можно вмонтировать дополнительное освещение, такое решение придаст оригинальности коробу и сделает рабочую зону более удобной.

Сам монтаж несложный, поэтому мастеров можно не нанимать, если есть хоть небольшой опыт работы с этим стройматериалом.

Перед процессом монтажа следует сделать чертеж. Это нужно, чтобы легче было рассчитать расход материала и комплектующих.

Вытяжка, встроенная в кухонный гарнитур

В современные кухонные гарнитуры не входит

Как провести маскировку вытяжки за мебелью, и можно ли это сделать в принципе? Для этого придется заказывать специальную модель шкафа.

Гофра ПНД, пластиковая, ПВХ: эксплуатационные качества и сфера применения

Пластиковая гофра для вытяжки внешне более презентабельна и меньше бросается в глаза, поэтому нет особой необходимости ее прятать. Кроме этого, материал отличается малым весом и относительно долгим сроком службы – свыше полвека. К плюсам также стоит отнести устойчивость к коррозии и агрессивным средствам.

Недостаток гофрированного воздуховода из ПВХ заключается в более высокой шумности, а также он менее устойчив к температурным воздействиям. Пластик горит и легко плавится, поэтому не годится как материал для дымохода газоколонок и котлов.

Гофра ПНД – труба, которую производят из специального полиэтилена низкого давления. Она служит для прокладки дренажных систем, а также с целью защиты кабелей и проводов. В зависимости от предназначения и характеристик различают несколько подвидов изделия:

Пластиковые гофротрубы устойчивы к коррозии, легкие и долговечные

Облегченный гофрошланг ПНД – это гофрированная труба в один слой. Ее разновидности используют для монтажа кабельной проводки или для перекачивания различных жидкостей.
Утяжеленный гофрошланг ПНД имеет большое сечение, что предусматривает его использование в разных условиях эксплуатации. Например, допустим монтаж в стяжку из цементного раствора или погружение под землю.
Двустенная ПНД труба представляет собой ребристую наружность и гладкую середину. Такое изделие обычно прочное и пластичное, обладает высокими пропускными показателями.
Двустенная усиленная гофра тоже имеет два слоя ПНД, но между ними встроена специальная прослойка из металла, усиливающая ее прочностные характеристики. Такая труба выдерживает серьезные нагрузки и характеризуется высокой кольцевой жесткостью.

Гипсокартон

Монтаж гипсокартонного короба вокруг трубы вентиляции вытяжки – наиболее простой и функциональный способ сохранения эстетичности помещения. В качестве обрешетки рекомендуется использовать металлический короб, совпадающий по размерам с диаметром воздуховода. Далее обрешетку облицовывают листами гипсокартона на всем протяжении трубы по стене и потолку.

При монтаже гипсокартонного короба одновременно можно обустроить дополнительную подсветку рабочей зоны, поскольку конструкция располагается в верхней части помещения. Финишной отделкой обычно служит окрашивание листов в цвет, гармонирующий с общим оформлением интерьера кухни.

Иногда этот способ скрытия вентиляционной трубы совмещают с установкой двухуровневого подвесного потолка.

Запрещенные приемы

Есть целый ряд приемов маскировки, который применять нельзя. Выделим общие правила и поговорим отдельно о каждой группе коммуникаций.

Нельзя прокладывать коммуникации в несущей стене. Любые работы с несущей стеной, которые подразумевают уменьшение ее прочности, должны иметь основание в виде точного расчета и разрешения БТИ.
Лучше не прокладывать коммуникации непосредственно в стенах, это значительно осложнит нахождение протечки и может привести к непредсказуемым процессам в перегородках. Может появиться неприятный запах, раскрошиться стена или возникнуть не совсем понятная течь. Чтобы устранить последствия придется разбирать всю перегородку, что связано с большими затратами.
Некоторые коммуникации нельзя переносить. Это связано, прежде всего, с отоплением. Радиатор установлен в соответствии с гидравлическим расчетом и требованиями СНиП. Поэтому лучше его просто спрятать, чем переносить в более удобное место. Так же без профессионалов нельзя переносить газовые трубы и менять положение газовой плиты. Это связано все с той же гидравликой и положением вентиляционных каналов.

Канализацию и газоснабжение нельзя прятать в стенах. Их можно только покрасить или закрыть коробами. Эти коммуникации должны находиться в постоянном прямом доступе для ремонта.

Вентиляционные короба лучше выполнить из фольгированного материала и проложить способом, удобным для маскировки.

Организация гидрозатвора из гофры

Если нет возможности приобрести отдельный сифон, то можно для этого использовать и самую обычную гофру. Она прекрасно справится со своей задачей по организации гидрозапора

Однако при этом будет нужно принимать во внимание и ряд моментов

Во-первых, не стоит из гофрированной трубы проводить слишком длинные горизонтальные участки. В противном случае под действием силы тяжести труба будет провисать – и именно в месте провиса будет образовываться застой воды с мусором.
Во-вторых, трубу, изогнутую в виде буквы S, необходимо будет удержать в таком положении с помощью хомутов или даже при помощи самой обычной проволоки.
В-третьих, следует избегать слишком крутых перегибов гофры. И уж конечно недопустимы ее изломы. В противном случае будет затруднен ток воды. Что, в свою очередь, чревато образованием заторов. Изгибы должны быть плавными, максимально приближенными к естественным. Однако и слишком пологими они также быть не должны. Иначе не будет образовано гидрозатвора.

Создать гидрозатвор — изогнуть гофру в виде буквы S и закрепить с помощью хомутов или обычной проволоки.

Разновидности гофры

Существует множество вариантов гофрированных труб. В первую очередь они различаются по материалу, из которого изготовлены. В системе вентиляции чаще всего используются две разновидности:

алюминиевые трубы;
пластиковые.

Первые применяются при устройстве воздушных каналов как на производстве, так и в стандартных кухнях. Это связано с тем, что алюминий – более надежный материал. Он не горит и не плавится при высоких температурах (рабочий диапазон от –30 до +250 °C), очень прочный, не вступает в химические реакции, обладает хорошими аэродинамическими свойствами.

Пластиковая гофра выглядит аккуратнее (см. фото) и привлекает к себе меньше внимания, хотя и те, и другие модели можно легко спрятать.

К достоинствам пластиковой гофротрубы также относят:

срок службы до 50 лет;
малый вес;
неподверженность коррозии, стойкость к агрессивным средам.

Недостаток ребристого воздуховода из ПВХ – большая шумность по сравнению с изделием из алюминия.

Гофрированные трубы для вытяжки также различаются по длине и диаметру. Здесь выбор зависит от особенностей того места, где изделия будут устанавливаться.

Закон суров…

Бытовой газ – источник повышенной опасности, точнее взрывоопасности. Причем пострадать можете не только вы и ваше жильё, но и соседи, и весь дом. Поэтому всё, что связано с газом, подлежит жесткому регулированию. За нарушение правил – очень серьезный штраф.

В СНиП 42-01-2002 прописаны технические требования к эксплуатации газопровода

Что здесь важно для нас:

всё газовое оборудование, включая трубы, должно быть открыто и доступно для осмотра;
не разрешается закрывать трубопровод герметично;

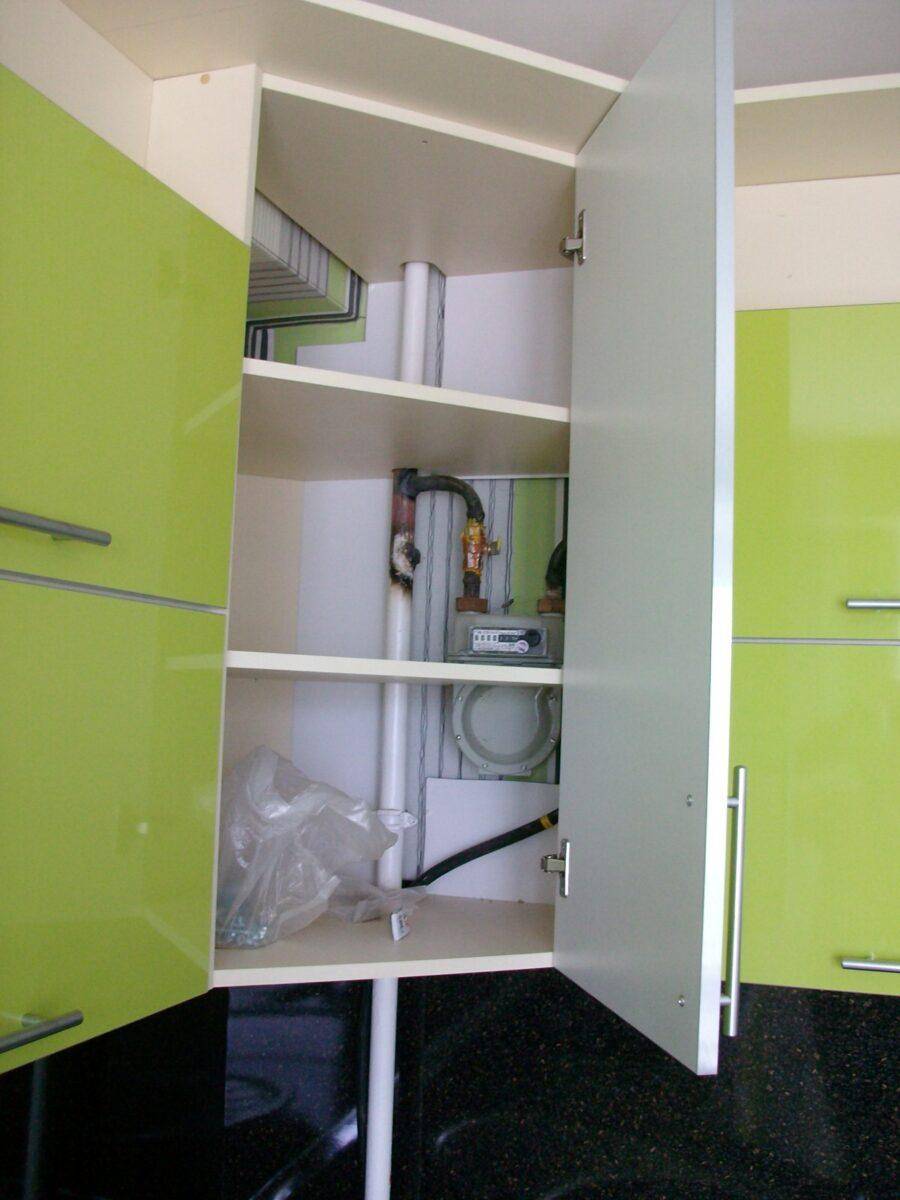

различные конструкции, закрывающие газопровод, должны легко сниматься и не препятствовать циркуляции воздуха. Не должно быть нагрузки на трубу, т.е. нельзя ничего крепить к ней.

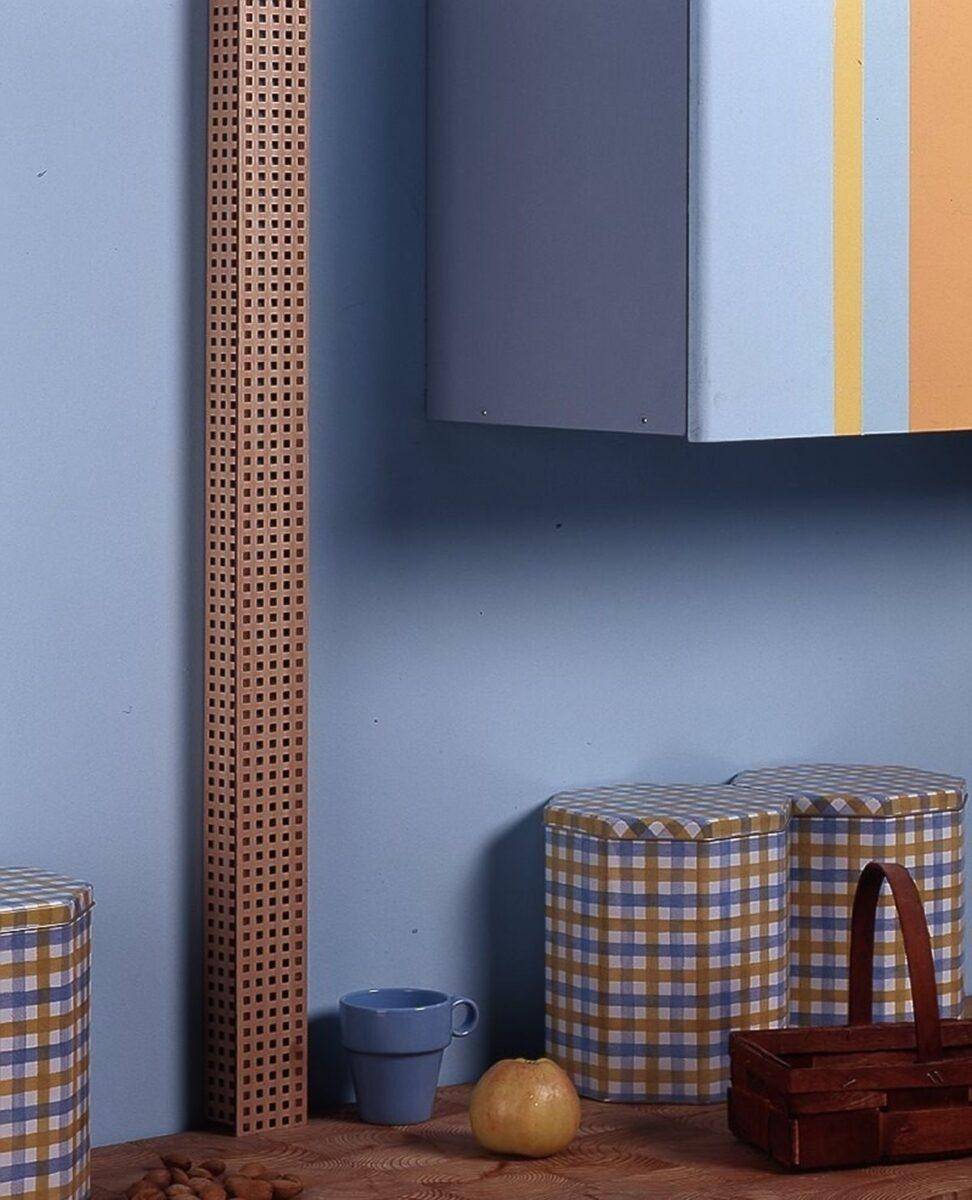

Варианты маскировки трубы

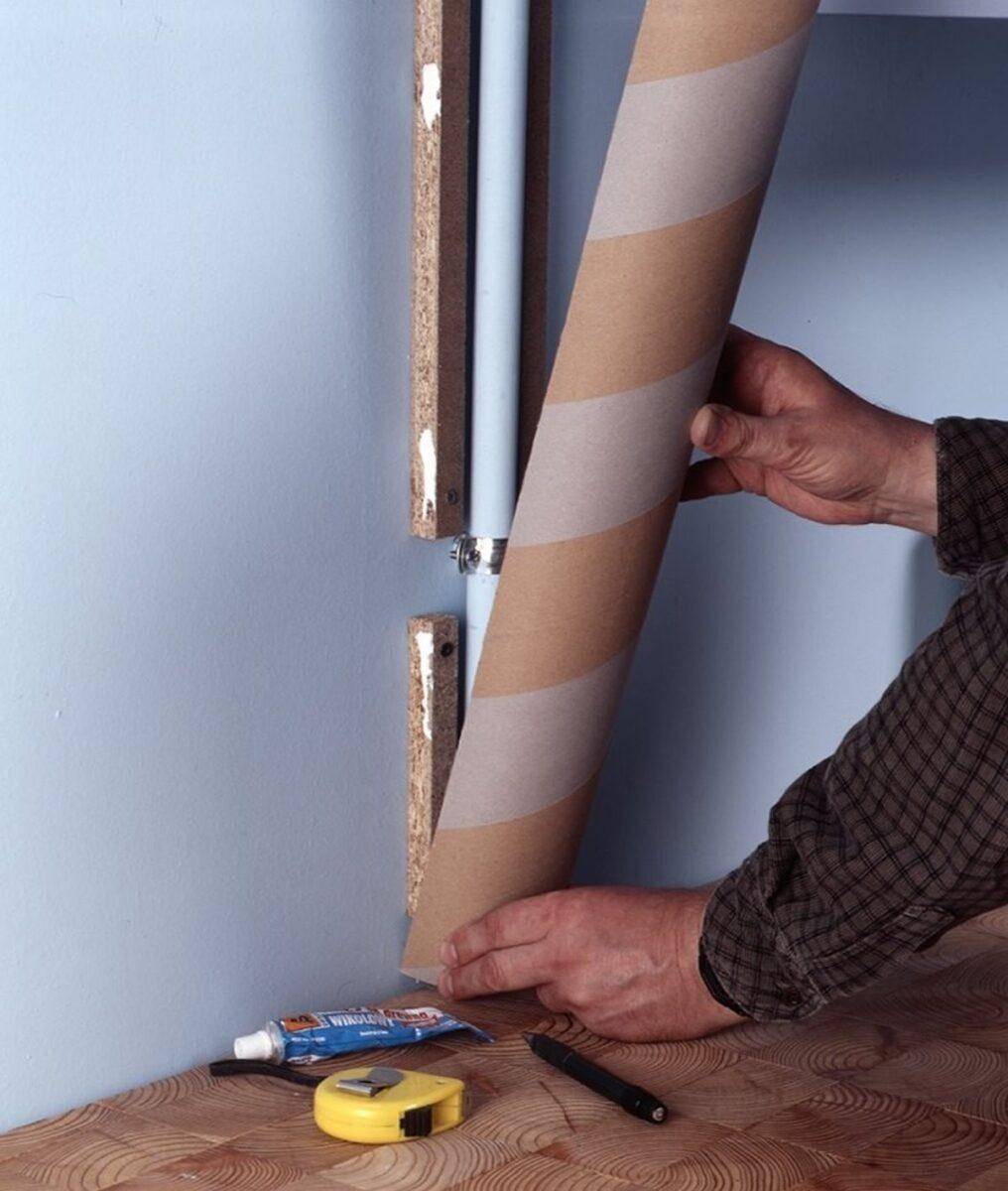

Существует большое количество вариантов декора, позволяющих скрыть дополнительные коммуникации, но чаще используются лишь некоторые из них, т. к. отличаются функциональностью, привлекательным внешним видом, простотой исполнения.

Если решается вопрос, как спрятать гофру от вытяжки, рекомендуется рассмотреть способ, предполагающий необходимость монтажа верхней полки по всей длине гарнитура. Она должна превосходить навесные шкафы по ширине. Тогда труба, располагающаяся над мебелью, не будет видна, если смотреть на нее из кухни. Такой вариант подходит и для гарнитура, который изготавливается на заказ, а также для помещений без ремонта. В последнем случае верхняя полка изготавливается и устанавливается самостоятельно.
