Как изготовить буржуйку из стали
Печь буржуйка конвекционного типа.
Если нужно отапливать домик на даче и готовить еду, обязательно следует знать о том, как сваривать буржуйку самому из листовой стали. Данная конструкция не будет требовать много топлива. Это достигается за счет установки перегородок в топке, надежного крепления дверей и возможности выполнять регулировку потока воздуха. Чтобы изготовить подобное устройство своими руками, понадобится подготовить такие элементы:
- лист металла толщиной 4 мм или более;
- металл толщиной 8-12 мм, из которого будут изготавливаться перегородки;
- решетка;
- дымоходная труба;
- уголки, из которых будут сооружаться ножки;
- устройство для сварки.
Последовательность действий по изготовлению
Из стального листа первым делом нужно вырезать элементы для корпуса и несколько перегородок, которые будут монтироваться в верхней части топки. Они смогут сделать для дыма лабиринт, в результате чего повысится эффективность печки. В верхней части можно проделать углубление для дымоходной конструкции. Рекомендуемый диаметр углубления составляет 100 мм. Далее надо будет проделать углубление для варочной поверхности диаметром 140 мм.

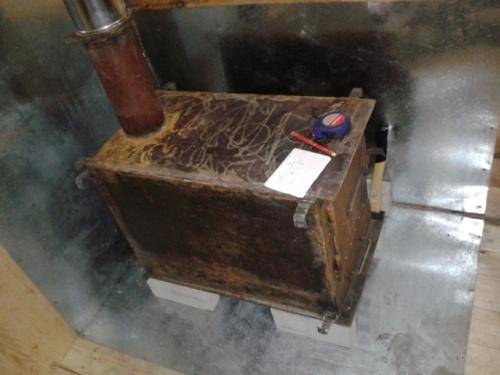

Печь буржуйка из листовой стали.
С помощью сварочного устройства нужно прикрепить боковые элементы к нижней части конструкции. К боковым стенам понадобится прикрепить полоски из металла большой толщины. В результате можно будет прикрепить решетку колосника. Это может быть лист металла с углублениями диаметром порядка 20 мм. Решетка может быть изготовлена из арматурных прутков. На следующем этапе к боковым стенам нужно прикрепить опорные элементы из металлической полоски. После этого выполняется монтаж перегородок.
Из металла следует вырезать дверки для топки и зольника. Их можно установить на обыкновенные петли. Однако более надежным вариантом является использование завесов из стальных труб и прутьев. Их можно закрепить на клиновые щеколды. Элементы вырезаются из листа нержавеющей стали, после чего закрепляются болтами. Чтобы можно было выполнять регулировку интенсивности сгорания топлива, на дверке, которая закрывает зольник, надо проделать углубление для монтажа заслонки.
К углублению для дымоходной конструкции нужно прикрепить гильзу высотой 200 мм, на которую будет монтироваться труба. Сохранять тепло поможет заслонка в трубке. Для нее надо будет вырезать круг из металлического листа. Одну крайнюю часть прута из стали нужно согнуть. После этого в трубке понадобится проделать несколько параллельных отверстий. Далее монтируется прут, после чего к нему приваривается круглая заслонка.
Схема устройства кирпичного ограждения для буржуйки.
Трубу дымохода следует устанавливать под углом 45°. Если она будет проходить через углубление в стенке, в этом месте деталь надо обмотать стекловолокном, после чего закрепить цементной смесью.
Чтобы исключить появление ожогов от прикосновения к раскаленной печке, понадобится с нескольких сторон соорудить экран для защиты из стали и расположить на расстоянии 50 мм. Если есть желание увеличить коэффициент тепловой отдачи, конструкцию можно обложить кирпичом. После того как топка будет окончена, кирпич еще некоторое время будет обогревать дом. Кладку следует выполнять на расстоянии 12 см от корпуса из металла.
Подушка воздуха может стать защитой тепла.
Для ее реализации в кладке сверху и снизу надо проделать отверстия для вентиляции.
Особенности отопления гаража
В холодном гараже зимой находится очень неприятно. Потому и требуется обогрев. Гаражные печки обычно небольшие стальные типа буржуйка. Делают их из толстостенных бочек, отрезков трубы или из газовых баллонов. Такие гаражные печи более просты в исполнении, требуют только небольших доработок, ведь корпус, а иногда и дно, уже есть. Варят печи и из листового металла, но это варианты для тех, кто тесно дружит со сваркой. Кирпичные печки в гаражах встречаются не очень часто — они все-таки более габаритные, нагреваются меньше, что не совсем подходит для данного случая.
Вариант печки для гаража
Наиболее распространены буржуйки, работающие на дровах, в них же закладывается все что горит. Такая всеядность и быстрый нагрев — это их основные плюсы. Также у них немало недостатков и один из них — прожорливость, потому в последнее время стали делать более экономные печи длительного горения. Обычно используется принцип верхнего горения. Хороши они тем, что одна полная закладка (печь из 50 литрового пропанового баллона) может гореть до 8 часов. Все это время в гараже тепло.
Особняком идут печки на отработке. Подобного топлива в гаражах достаточно, но с отработкой надо быть осторожным — там содержатся тяжелые металлы и чтобы они не попадали внутрь требуется отличная тяга.
Правила безопасности и замеров конструкции
Если установка печки планируется вне помещения, то устройство дымохода не доставит больших сложностей, главное — выбрать подходящее место
Важно помнить, что печная конструкция должна располагаться вдали от легковоспламеняющихся предметов и мест активного отдыха
Сооружение дымохода в помещении потребует знания правил безопасности, которые помогут избежать возникновения пожара. Материал, из которого изготовлена труба, должен обладать повышенной жароустойчивостью и легко переносить температуру свыше 1 тыс. градусов. Если предполагается устанавливать буржуйку около стен, обшитых вагонкой или пластиком, то часть стены, находящаяся в непосредственной близости к печке, обшивается огнеупорным материалом.
Не забываем определиться с размером трубы
Отверстие, через которое дымоотвод будет входить в потолок, также должно быть оформлено негорючими материалами, поскольку при работе печки вся конструкция сильно нагревается. Для этих целей используется специальный стакан, предотвращающий контакт горячей трубы с краями отверстия. Если в здании установлено более одной буржуйки, то для каждой из них делается отдельная дымоотводная система.
После расчёта диаметра трубы для буржуйки потребуется рассчитать общую длину трубопровода, но для начала нужно точно определиться с месторасположением печки в помещении. Затем определить конкретное место, где дымоотвод будет выводиться наружу. Измеряя длину трубопровода вне помещения, нужно учесть, что высота трубы над коньком должна быть равна 1,3-1,7 метра.
В самом помещении тяжелее проводить монтажные работы
Устройство дымохода своими руками
Стоит отметить, что для изготовления этого элемента могут применяться трубы из разного материала:
- Из оцинкованной стали. Данный вариант хорош тем, что изделия мало весят, не боятся коррозии и обладают хорошей прочностью.
Система из нержавейки
- Из асбоцемента. Изделия прочные, не боятся атмосферных и температурных воздействий, однако имеют большой вес. Поэтому их в ряде ситуаций либо тяжело устанавливать, либо попросту невозможно из-за малой несущей способности стен или кровли, например.
Асбоцементное изделие Что же касается того, какой должен быть диаметр трубы для буржуйки стандартного типа, то, как правило, оптимальным размером считается диаметр 100 мм. (См. также статью Диаметр канализационной трубы: особенности.)
Получается, что оптимальное решение – это применение материалов из оцинкованной стали. Давайте разберемся, как монтировать эту часть системы.
Оптимальная конструкция трубы и пошаговая схема монтажа
Для работы понадобятся не только стальные магистрали, но и также такие дополнительные элементы:
- Тройник с заглушкой.
- Два колена.
- Насадка «грибок», которая применяется для закрытия верхней части канала от попадания дождя и снега.
- Утеплитель минеральная вата.
- Рулон пленки.
- Прочная веревка.
- Монтажная пена.
Это что касается материала. Из инструмента же придется запастись ножницами по металлу, рулеткой, болгаркой и перфоратором.
Ну а сама инструкция по сборке системы примерно такая:
- Соединяем первое колено с отверстием в крышке печи. Обычно это делается таким образом – к отверстию приваривается кусок обычной стальной трубы соответствующего диаметра, а уже на этот кусок надевается колено.
Пример приваренного к крышке куска трубы
- На плоскости стены на уровне высоты колена с помощью перфоратора проделываем отверстие, диаметр которого должен быть немного больше, чем диаметр вентканала. Если же стена сделана из профнастила или других металлических панелей, то отверстие делается болгаркой.
- Вставляем в колено (по горизонтали) отрезок трубы. Тут получается, что один конец изделия будет соединен с коленом на крышке, а второй выйдет на улицу. То есть получается, что это своеобразный переходник. (См. также статью Соединение труб: особенности.) Горизонтальная линия дымоходного канала
- Теперь нужно на конец (со стороны улицы) переходника надеть тройник таким образом, чтобы два оставшихся конца фитинга смотрели как бы вверх и вниз. Схема крепления тройника
- В тот конец, который «смотрит» вверх, вставляем основную часть магистрали. Скручиваем все металлические элементы между собой с помощью небольших саморезов.
- На конец тройника, который направлен вниз, крепим круглую крышечку. В крышечке тоненьким сверлом нужно проделать несколько отверстий. Эта часть системы служит для выхода конденсата из дымохода.
- На верхнюю часть линии закрепляем защитный «грибок».
Грибок В принципе получается, что основная часть дымоходной системы собрана. Теперь нужно обработать силиконом все соединения, а также задуть монтажной пеной все свободное пространство между стеной и переходником.
Что еще можно сделать, так это утеплить наружную часть магистрали – в этом случае больше тепла будет оставаться внутри помещения.
Выполняется это просто:
- Металл оборачивается минеральной ватой, а затем затягивается сверху веревкой.
- После этого все закрывается пленкой, которая тоже закрепляется с помощью веревки.

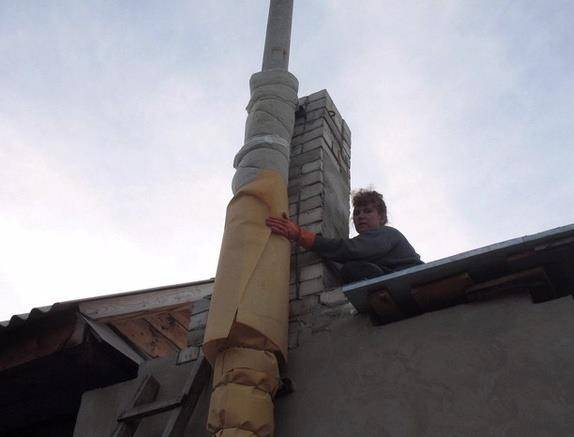

Утепление системы
На этом работы закончены – вентканал готов, печку можно спокойно эксплуатировать.
Буржуйка из баллона
Буржуйка из газового баллона своими руками это лучший способ для изготовления в домашних условиях. Она идеально подойдет для обогрева гаража, и небольших подсобных помещений.
Приступаем к работам:
За основу берем газовый баллон объемом пятьдесят литров. Чтобы его начать разрезать болгаркой, необходимо зажать баллон в тиски, делается это за нижнюю часть. Затем берем газовый ключ, одеваем его на вентиль. Теперь, на ручки ключа одеваем длинную трубу, которая у нас будет выступать в роли рычага. Постепенно и медленно начинаем откручивать вентиль
Внимание! Даже если баллон пустой, в нём всегда остаётся остаточный газ. С ним надо быть предельно аккуратным.
Открутив вентиль, заливаем в середину воду, до самого верха
Когда емкость полная водой, можно приступать к резке. Это нужно для избежания взрыва от искры даже если баллон пустой, в нём есть остаточный газ в микропорах .
Вооружаемся болгаркой с диском по металлу. Первым делом срезаем алюминиевую этикетку.
Берем выбранную трубу для дымохода. Устанавливаем её на место вентиля, маркером или карандашом обводим трубу по кругу. Болгаркой вырезаем этот участок.
От первого верхнего шва отступаем три сантиметра вниз, проводим ровную линию, по кругу. Теперь по линии срезаем верхушку баллона. Сами швы болгаркой резать нежелательно, там очень толстый металл.
Размечаем расположение топочной и зольной дверцы. У нас дверца камеры горения имеет размеры 25 на 20 сантиметров, а дверка зольника 25 на 10 сантиметров. Корпус будущей буржуйки из газового баллона своими руками мы сделали.
Вырезаем болгаркой наши разметки дверок. Чтобы было удобно приваривать петли, и они ровно располагались, разрезы желательно делать не полностью, лучше оставить полсантиметра. После разрезов располагаем на поверхности навесы, привариваем их сварочным аппаратом.
Сварочные швы зачищаем болгаркой. Затем, прорезаем остатки металла на дверцах. Теперь, делаем по периметру дверей нащельник. Просверливаем отверстие ближе к краю. Изготовляем ручку задвижку. В ручке сверлим отверстие. Фиксируем её к дверце на болтик. Гайку можно прихватить сваркой.
На корпусе буржуйки делаем крючок, привариваем его. Над ручкой привариваем скобу из металла. Изготовление буржуйки в гараж своими руками, практически завершено.
Идентичным способом делаем дверцу зольника. Теперь, нам нужно приварить колосники, которые разделят зольник и топку. Их желательно сделать из 16-й или 18-й арматуры.
В верхней части, необходимо вварить сегменты, которые дым из топки будут частично преграждать. И он будет не сразу выходить на улицу, а сначала проходить между этими элементами, за счет чего агрегат будет сохранять больше тепла.
На верхнюю часть, которую мы срезали, привариваем отрезок трубы. После этого подносим верх баллона на своё место и обвариваем сплошным швом.
На этом этапе буржуйку можно тестировать и, если все нормально можно устанавливать в помещение и греться. На конструирование буржуйки из баллона уходит примерно день. Но сама конструкция настолько простая, что сделать ее сможет даже новичок.
Уход за трубой дымоотведения
Чтобы дымоходная конструкция, а значит и отопительный агрегат, работали должным образом, за ними следует ухаживать:
- Не реже одного раза в течение года труба для буржуйки в гараже, теплице, сарае или жилом помещении должна проверяться на наличие трещин, ржавчины и прогаров.
- Ежегодно трубу следует чистить при помощи специальных химических препаратов, которые нужно сжечь в топке вместе с твердым топливом. Можно положить в печь пару осиновых поленьев, которые в процессе горения дают очень высокую температуру. В результате сажа в дымоходе сжигается.
- Задействовать механический способ с использованием ерша, гири и т.д. не получится, так как конструкция дымоотведения буржуйки не отличается прочностью.
Стоит ли обкладывать трубу кирпичом?
Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.
Какой лучше выбрать
Факторы:
- тип буржуйки;
- объем печного отдела;
- способ присоединения к конструкции;
- расположение в помещении;
- необходимость переноски печки;
- материал дымохода;
- требования к конструкции труб.
Фактически дымоход выбирается уже под конкретный тип печки, а не наоборот. В противоположном случае работа отопительной системы будет неправильной. Особенно это относится к требованию по минимальному диаметру трубы.
При наличии опыта можно самостоятельно изготовить необходимый тип дымохода. Но требуется строго соблюдать все основные правила по расчету и конструкции. Если опыта нет или его недостаточно для полноценного соблюдения всех условий изготовления и монтажа, то лучше заказать.
Стоит учесть, что монтажная работа уже с имеющимся материалом также имеет свои нюансы и особенности.
Выбор материала зависит от самой буржуйки, а также их наличия. Выбор материала основывается на требуемых конструкционных особенностях и характера отопительной системы, то есть стационарная она или передвижная.
Каменная или кирпичная кладка используется при стационарной установке. Более дешевым материалом будет оцинкованная труба, которая имеет повышенные свойства по отношению к обычной жести. Именно этот материал стоит использовать при разборных вариантах конструкции, а также при необходимости удобной замены сегментов.
Самым дешевым материалом считается обычная жесть. Здесь есть нюанс в виде требования к размеру стенки. Труба должна быть толще 0.5 см., так как в противоположном случае ее нельзя устанавливать в помещении по регламенту пожаробезопасности.
Чертеж и схемы
Чертеж является предварительной схемой в форме рисунка. Но на нем должны быть указаны реальные требуемые размеры, которые помогут совершить правильный монтаж на основе всех правил и инструкций. Чертеж выполняется в произвольной форме до начала монтажа. Требуется он для установки дымохода по регламенту строительного мини проекта.
Строится вся система на основе пропорции 1 к 2.7, так как это обязательное условие для полноценной тяги.
Объем умножается на 2,7 и получаем результат в миллиметрах.Пример: печь имеет объем в 50 литров. 50 умножаем на 2.7 =135 мм.Можно для удобства добавлять до 5 мм, то есть подойдет диаметр трубы от 13,5 до 14 см.
Особенности монтажа
Среди монтажа есть несколько особенностей, которые учитываются при работе. Правила:
- монтаж начинается с нижних секций;
- проход через стены обрабатывается изолирующими материалами до момента установки туда трубы;
- соблюдается регламент расположения стыков относительно стен и потолка;
- используется один диаметр для труб всего дымохода.
Главным правилом монтажа является полноценное соблюдение всех правил строительной работы и техники безопасности.
Также проблемой считается невыполнение всех регламентов по строительству и обустройству отопительной системы. Все эти просчеты влияют на конечный результат.
Достоинства и недостатки буржуйки для гаража
Печь-буржуйка по праву считается наиболее практичным способом обогрева зимой. Это небольшая конструкция, которая является практически переносной, способна обогреть любое по площади помещение, независимо от температуры на улице и других климатических условий. В этом и заключается основное ее преимущество. Однако в современных условий печь-буржуйка используется исключительно для отопления хозяйственных построек, например, гаража. И связано это с большим количеством недостатков:
- печка быстро остывает, а значит, чтобы поддерживать в помещении постоянную температуру, она должна всегда гореть;
- неэкономична по этой же причине;
- пожароопасна, поэтому при ее монтаже нужно позаботиться о защите близлежащей стены и пола.
Однако её всеядность позволяет немного сэкономить на покупке топлива, особенно если учитывать практически 100% КПД такого устройства.
Особенности эксплуатации
Во время эксплуатации самодельной печи-буржуйки очень важно соблюдать определенные правила. Это нужно не только для безопасности ее использования, но и для длительного срока службы
Таковыми правилами являются:
- необходимо выдерживать безопасное расстояние между стенками самой печи и стенами помещения (идеальным считается расстояние 50 см);
- дымовую трубу нужно обязательно выводить именно на улицу, ни в коем случае нельзя сопрягать её с вентиляционной системой гаража (очень часто данное желание возникает, когда печь устанавливается в подвале гаража), поскольку только так можно гарантировать достаточную тягу для полноценного горения;
- места, где труба выводится на улицу, необходимо изолировать асбестом или другим негорючим материалом;
- повысить эффективность буржуйки можно путем утепления самого помещения;
- рядом с буржуйкой необходимо установить ящик с песком и огнетушитель, поскольку этого требуют правила пожарной безопасности.
Как устроен дымоход
Дымоход имеет стандартное устройство для большинства видов буржуек, которые являются переносной системой отопления. Труба с выводом на дымоход закрепляется в задней части печки. На этот вывод закрепляется секция трубного типа. Устройство имеет разборные секции, которые удобно заменять. Количество секций зависит только от точки вывода продуктов горения из помещения.
Для вывода через стену или через потолок потребуется всего две-три секции. Если вывод делается через крышу или трубу необходимо протянуть через весь гараж, то количество секций значительно увеличивается. Вывод, включаемый в конструкцию печки, осуществляет теплообмен и отсекается от остальной части трубы с помощью заслонки или заслонок.
Принцип работы
При горении твердого топлива, ряд продуктов выхода, в том числе и дым, удаляются. В печку поступает свежий воздух с кислородом. Для сохранения тепла устройство перекрывается в нижней части заслонкой. Такой принцип работы регламентирован для всех отопительных систем малого типа. С помощью дымоудаления горение не прекращается, а помещение очищается от остаточных продуктов.
Виды и конструкции
Есть нескольких видов устройства. При этом, конструкция различна. Чаще всего все зависит от материалов, которые применяются для устройства отвода. Основные типы по материалам:
- из кирпича;
- цельная труба;
- сегментное трубчатое обустройство.
Часто можно встретить смешанные варианты в местах с полноценной установкой буржуйки без дальнейших переносок. В таких местах часто используют цельные трубы или кирпичную кладку. Также есть вариант с использованием металлической трубы, которая обкладывается кирпичом.
Сегментные трубы применяются в местах, которые нуждаются в переносном варианте печки, а также там, где сложно обустроить прямой выход.
Сам дымоход по своим конструкционным особенностям может быть прямым, коленным или угловым. Для коленного варианта, который считается одним из наиболее теплых, так как сохраняет тепло более длительный период, используется оцинковка и черный металл.
Также есть самодельные и покупные варианты различного типа. Главным требованием будет выполнение всего регламента установки и безопасности.
Категории дымоходов делятся на несколько видов по определенным характеристикам:
- материал;
- конструкционные особенности;
- покупной или самодельный вариант.
Правильный выбор регламентируется только совокупностью дымохода с самой печкой, а также с параметрами помещения.
Как сделать своими руками?
Варианты изготовления:
Прямоугольная печь
Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.
Обычно, данная форма выбирается при надобности готовить на печи еду.
На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.
Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.
Из газового баллона
Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.
Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.
Инструкция:
- Берем болгарку, вырезаем обе дверцы, проводим между ними замкнутую линию.
- По линии распиливаем баллон на 2 части.
- Внизу привариваем решетку – поддувало.
- Устанавливаем решетку, свариваем обе части снова.
- Для вентиля делаем отверстие в радиусе 10 см.
- Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
- Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.
Для готовки на верхней части плиты конструкция немного иная:
- Срезается верхушка у баллона.
- Внутрь вставляются и привариваются прутья.
- Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
- Заваривается отверстие, вкручивается вентиль, приспосабливается удобная ручка.
- Из трубы, бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
- Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
- Изготовьте дверцы.
- Сделайте обрамление отверстий из металлических полосок.
- Под топочной дверцей на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.
При изготовлении печи из трубы заварите у нее дно, а также часть сверху:
- Внизу ко дну приварите 4 ножки.
- На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
- Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
- Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.
Работающая на отработке печь
Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.
Инструкция:
- Чтобы изготовить данную модель, подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
- Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
- Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
- Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
- Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
- Получилось 2 окружности, приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
- Аналогично оформите часть печки снизу, но теперь отверстие вырежьте прямо по центру обозначенного круга.
- Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
- Приварите к нижней плоскости 4 ножки.
- Зачистите швы после сварки, покрасьте поверхность краской, устойчивой к высоким температурам.
- Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.
Общие сведения о дымоотводной системе
Основное преимущество печи заключается в ее небольших размерах. Чтобы использовать буржуйку на своей даче или в гараже, достаточно выбрать материал для обустройства дымохода и способ его установки. Будущему владельцу придется выбирать между трубами из металла или асбоцемента. С металлическими деталями проще работать, и они не утяжеляют всю конструкцию.

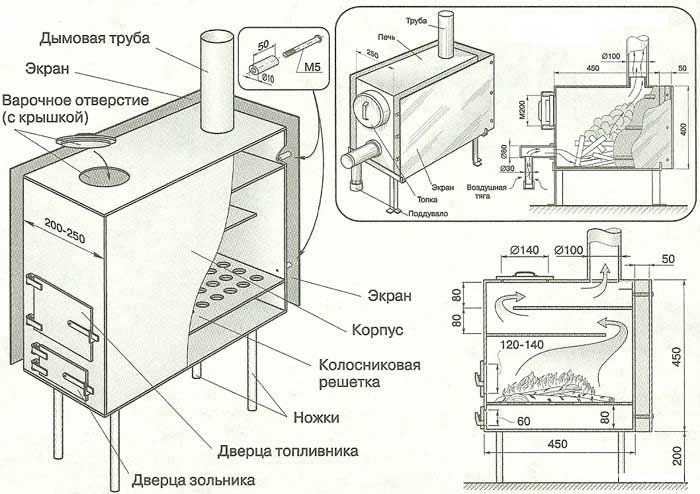

Типовая конструкция печи-буржуйки.
Труба печи складывается из двух составляющих: теплообменной и газовыводящей. Последняя практически не изменилась за всю историю существования буржуйки. В самых первых конструкциях использовалась обычная труба, которая подсоединялась напрямую и выводилась на улицу. В печках современного производства дымоход присоединяется к дымоотводному каналу или в месте за заслонкой, что перекрывает выход после прекращения работы печи.
Часть трубы, которая отвечает за теплообмен, устанавливается внутри корпуса. Чтобы конструкция печи была более безопасной, устанавливается коленная система дымохода. Форма теплообменников и место их расположения определяются в зависимости от конструктивных особенностей дымохода и формы печи.
В буржуйку, имеющую горизонтальную конструкцию, устанавливается «дымовая камера». Такое устройство увеличивает теплоотдачу печи за счет того, что отработанные газы сначала попадают в эту часть дымохода (сквозь отверстие в боковой стенке) и только после этого выходят наружу.
У печи с вертикальным корпусом более сложная система дымохода. В нем, в дополнение к коленной системе, устанавливаются спиральные каналы. Они задерживают дым, тем самым продлевая срок эксплуатации печи и увеличивая теплоотдачу.
Варианты конструкций
Наиболее распространены 3 варианта конструкций дымоотводящих труб для буржуйки:
- Вертикальная с выводом через потолочные перекрытия. Такое расположение делает часть канала внутри помещения дополнительным источником тепла.
- Горизонтальная или наклонная с выводом через перекрытие или стену в ее верхней части. Как и предыдущий вариант, дополнительно обогревает помещение, но используется только при необходимости, если место вывода расположено вдали от печи.
- Горизонтальная с выводом наружу сразу после выхода из печи. Отверстие в стене в этом случае делают на уровне патрубка дымохода в корпусе буржуйки. Вся труба находится на улице и не служит источником тепла для комнаты.
Каждый вариант может оказаться удобным для применения в помещении специального назначения. Дымоход для буржуйки в гараже кооператива удобнее вывести через стену, выходящую на улицу, а в частном доме можно сделать и вертикальную, и горизонтальную модель. При установке в кухне или жилом помещении часто предпочитают вывести дымоход на улицу сразу: он не украшает интерьер и может послужить причиной травм и ожогов. Выбрать приемлемый вариант можно в зависимости от своих потребностей и возможностей.
Выбор материала
Как самостоятельно сделать дымоход для буржуйки? В первую очередь нужно знать, из какого материала делается труба буржуйки, какие для этого понадобятся инструменты и подручные средства. Материалы для дымохода вашей буржуйки должны отвечать основным критериям:
- быть не ржавеющими;
- быть износостойкими;
- выдерживать высокую температуру.
Кстати, если для вас не принципиально, из какого материала его делать, можно соорудить из кирпича канал, но в таком случае, затраты и сопутствующие обслуживание намного сложней. Поэтому зачастую выбирают именно металлические гофры из «нержавейки» либо цельно листовой металл. Итак, вам понадобиться:
- Металлические проводчики, как правило, диаметр не менее 16 см.
- Тройник. Возможно, понадобиться для обустройства отвода.
- Стыковочные колена, с их помощью изменять направление канала куда проще. Учитывайте размеры, основные не менее 160 мм.
- Гриб. Крепится на оголовок и служит, как защита и даже помогает усилить тягу.
- Понадобиться герметик, с его помощью надежно герметизируются все стыки, для безопасности.
- Материалы с теплоизолирующими свойствами, их нужно будет использовать в местах прохода через стены или кровлю.
- Смола (битумная).
Вывод
Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.
При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.
