Как сделать токарный станок из дрели своими руками: Обзор + чертежи и Видео

Техника безопасности

Соблюдение определенных правил при работе на станке обязательно, тем более если речь идет об изделии, изготовленном своими руками.

Подготовительный этап

Непосредственно после сборки следует запустить станок на несколько минут на холостом ходу и прислушаться к звукам работы двигателя: они должны быть равномерными, без посторонних шумов. Подготовка к работе состоит из следующих шагов:

Одевается соответствующая одежда, на которой застегиваются все пуговицы и убираются выступающие части.
На рабочем месте перед началом работы следует навести полный порядок, чтобы на нем лежали только нужные инструменты – тогда можно без лишней суеты и траты энергии последовательно осуществить весь план.
Перед каждым сеансом самодельный станок нужно проверять на предмет целости всех частей и надежности их соединения

Также важно позаботиться о достаточном освещении рабочей поверхности и правильном расположении источника, чтобы собственная тень не мешала работать.

Правила безопасной работы

Во время работы нужно придерживаться следующих правил:

1. Удаление деталей, а также чистка, смазка рабочего механизма не производится во время работы.
2. Когда идет обработка детали, нужно находиться с правильной стороны и на безопасном расстоянии от самой установки.
3. Не следует передавать какие-либо предметы или держать руки над рабочим механизмом.
4. Если идет работа по резке детали, то отрезаемую часть нельзя поддерживать рукой – неизвестно, в какую сторону она подвинется в любой момент времени.
5. Недопустимо облокачиваться даже на неподвижные части станка, опираться на рабочую поверхность.
6. Вся стружка от деталей тщательно удаляется после каждого рабочего сеанса.

Наглядная иллюстрация представлена на схеме.

Наглядная технология работы на токарном станке по металлу, изготовленному своими руками, представлена на видео.

Сверлильный станок

При изготовлении стойки для закрепления сверлилки, необходимо понять принцип ее работы, и проявить фантазию при изготовлении отдельных ее узлов.

Вариант стойки № 1

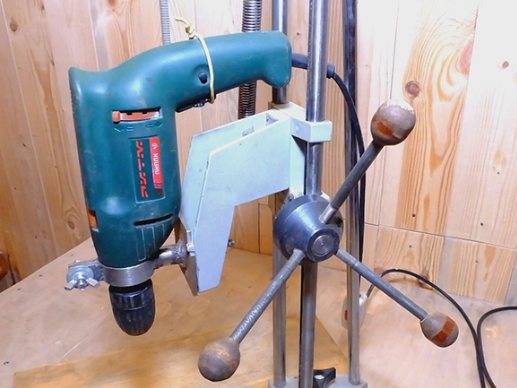

Для примера, ниже приводится инструкция по изготовлению приспособления для дрели из простых подручных материалов.

1. Чтобы прикрепить сверлилку к салазкам, используются хомуты, под которые подкладывается резиновая прокладка.
2. Для поднимания и опускания подвижной части салазок, к которым крепится электроинструмент, применяется стойка с рычагом.
3. Для ограничения глубины сверления, под рычагом установлен регулируемый упор.

4. Неподвижная часть салазок прикреплена к трубе с помощью фланца.

5. Вертикальная и горизонтальная часть трубы соединяется угольником. Необходимо при соединении выдержать прямой угол. Вертикальная труба закрепляется во фланце, прикрученном к станине. Вместо трубы можно использовать “косынки” из ДСП, которые закрепляются к станине и к неподвижной части салазок при помощи евровинтов (конфирматов).
6. На подвижной площадке необходимо сделать 4 отверстия для хомутов, используемых для зажатия корпуса аппарата. Также на стороне, которая будет повернута к неподвижной части стойки, необходимо приклеить рейки. Для лучшего скольжения они смазываются парафином.
7. Для того, чтобы корпус аппарата не опускался, внизу можно установить 2 упора, как показано на рисунке.
8. Для выравнивания корпуса агрегата под прямым углом можно приклеить рейку необходимой толщины (толщина определяется методом подбора).
9. Направляющие в данной конструкции сделаны из алюминиевого профиля. Но можно их заменить и на шариковые (телескопические) направляющие, которые используются для установки ящиков в мебели. Задача направляющих – жесткое (без люфтов) и в то же время подвижное соединение частей стойки.
10. Чтобы собрать рычаг, и он при этом мог двигаться, гайку до упора затягивать не следует. Для фиксации гайки и предотвращения ее самопроизвольного откручивания применяется еще одна, которая прикручивается рядом.
11. Часть рычага, прикрепленная к подвижной площадке, на конце должна быть скругленной.
12. Если вам требуется, чтобы агрегат после сверления поднимался в верхнее положение, можно установить пружину, прикрепив один ее конец к подвижной площадке, а другой – к горизонтальной части трубы. Если пружина короткая, можно удлинить ее с помощью шнура.

Вариант стойки № 2

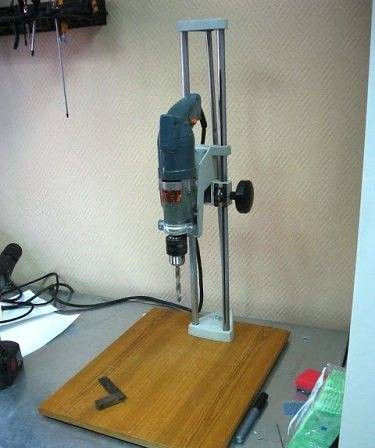

На рисунке ниже представлен еще один самодельный сверлильный станок, стойку для которого можно изготовить из толстой фанеры, а остальные части – из деревянного бруса.

Роль направляющей в сверлильном станке, сделанном из дрели, играет алюминиевый профиль. Но, если вы такой профиль не найдете, то заменить его можно на мебельные направляющие (телескопические).

Вариант стойки № 3

Если у вас в доме завалялся фотоувеличитель советских времен, то он может послужить основой для стойки под дрель. Данная конструкция уже имеет жесткие направляющие, а также зубчатый механизм, обеспечивающий вертикальное перемещение каретки по ним.

Вам потребуется лишь немного доработать конструкцию, приделав к каретке хомуты, а к регулятору высоты — удобные ручки.

Что можно делать с помощью токарного станка

Ещё на стадии проектирования станка можно предусмотреть токарные приставки для дрели. Одной из них может быть копир. Он применяется для того чтобы в точности по образцу повторить все фигурные резы на деревянном цилиндре. Проблемой бывает перемотка двигателей, а приставка к дрели справится и с этим заданием. Использовать укреплённую на станине дрель можно для шлифования, поставить на неё полировочную подушку.

Используют вращение заготовки для нанесения краски. При центробежном растекании по поверхности декоративного слоя создаётся непредсказуемая цветовая мозаика. Первый станок пробудит интерес к творчеству и вашу фантазию.

Используя подручные недорогие материалы можно создать себе помощника, с которым ваять эксклюзивные вещи для своего жилища. Во все времена ценились художественные поделки, изготовленные собственными руками.

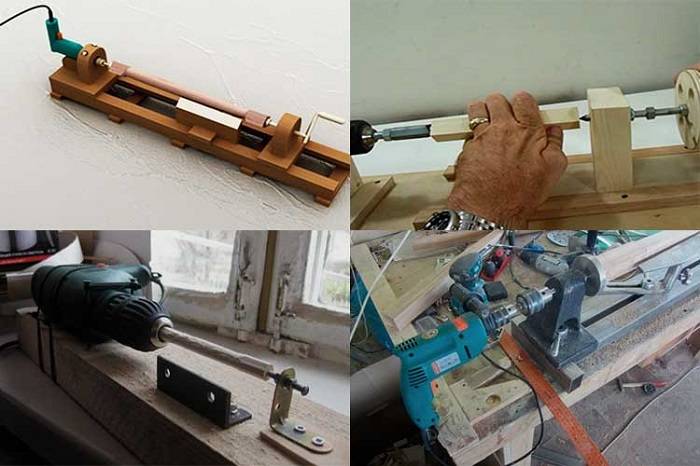

Практические примеры самодельного токарного станка, с учетом рекомендаций, изложенных выше

Начнем с простейшего варианта, который изготавливается за один выходной день практически без финансовых затрат (дрель уже есть, ее стоимость не учитывается).

Набор заготовок на иллюстрации: собственно инструмент, несколько деревянных заготовок, крепежные элементы.

Самый ответственный момент – это соосность вала дрели с опорным наконечником импровизированной задней бабки. Поэтому измерения производим с точностью до миллиметра.

Поскольку станок будет не очень габаритным, располагаем его на станине из толстой фанеры. Держатель для шейки дрели также вырезаем из фанеры, причем зажимной хомут не обязателен. Достаточно будет фиксирующего винта. Размещаем узлы на станине:

Шпиндель не обязателен: тонкие заготовки можно зажимать в штатном патроне дрели, а для более объемных деталей изготавливается импровизированная план шайба.

На таком станке можно с легкостью обрабатывать деревянные болванки, а также заготовки из композитных материалов: текстолит, и пр.

Используя аналогичные материалы (лучше прочной многослойной фанеры только толстый текстолит), можно изготовить более сложный с точки зрения настроек станок.

Сама дрель закрепляется не только в районе шейки, но и поддерживается дополнительным кронштейном. Это позволит избежать вибраций, особенно при высокой нагрузке или несимметричной заготовке.

Учитывая возможность точной подгонки узлов под конкретную дрель, можно выполнить крепление максимально щадящим для самого инструмента. Например, вентиляционные отверстия не должны быть закрытыми.

Упор для резцов (даже при условии, что они будут держаться в руках), выполняется подвижным. Причем как по горизонтали, так и по вертикали. В процессе обработки болванка становится тоньше, можно придвигать опорную поверхность к детали.

Задняя бабка по вертикали не регулируется, это логично. А по горизонтали выполняется грубая настройка (придвигается опора), и точная настройка с помощью винта.

Главный принцип любой подобной конструкции – вы не теряете безвозвратно сам электроинструмент. То есть, дрель можно в любой момент демонтировать и пользоваться ей по назначению.

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарный станок следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

• Станины.
• Электродвигателя для вращения передней бабки.
• Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Мини

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

Из электродрели

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

На видео можете посмотреть, как сделать токарный станок по дереву своими руками из дрели.

Из мотора стиральной машины

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.

Разбираемся в устройстве токарного оборудования

Ещё до появления быстроходных электрических машин токарные станки по дереву уже были.  Вращение можно было на шпиндель передать от шкива ремнями. Большое колесо вращали даже вручную. Токарный станок из дрели, с приводом от электрического мотора стал быстроходным, но принцип работы, изобретённый несколько веков тому назад, остался прежним. На массивной сварной раме с продуманным надёжным креплением установка может обрабатывать даже мягкий металл – медь, алюминий и подобные сплавы.

Для обработки дерева и пластика можно сделать простую конструкцию, которую легче припрятать в укромный уголок даже в квартире.

” alt=””>

На схеме изображён самодельный токарный станок по дереву из дрели. На устойчивой платформе с осевым сквозным шлицом, выполненным любым удобным способом, устанавливается оснастка. Плита, закрепленная на подходящей конструкции, называется станиной. Это основа будущего станка. Размер станины зависит от длины заготовок, и места для размещения рабочих узлов:

• передней бабки или ведущего центра;
• задней бабки;
• суппорта или подручника.

Центр задней бабки и передней находятся на одной высоте над станиной и по оси. Точность установки важна и контролируется по отношению к шлицу на плоскости стола. Задняя бабка обязательно имеет одну степень свободы. Вставленная заготовка между центрами зажимается, и после этого задний узел фиксируется.

Подручником называют среднюю вставку, которая закрепляется под заготовкой. В неё слетают опилки, но основное назначение узла – подставка для опоры резака с рабочей стороны. Мастер подносит к вращающемуся стержню резак, опираясь на ребро ручника, который расположен почти вплотную к линии вращения. Упор должен иметь свободу перемещения перпендикулярно продольной оси, его убирают, когда устанавливается заготовка.

Подручник ещё и потому регулируется вертикально, он должен быть как можно ближе к обрабатываемой поверхности, чтобы токарный резец упирался в ребро. При большом рычаге трудно удержать инструмент и его может вырвать с серьёзными последствиями. При вытачивании конусных поверхностей подручник устанавливают пол углом, параллельно конусу.

Токарный станок из дрели с коллекторным двигателем не совсем удачная конструкция. Без постоянной нагрузки мотор набирает скорость, идёт «вразнос». Поэтому предусмотрен электронный блок для поддерживания постоянной скорости вращения. Если такого устройства нет, в целях безопасности устанавливается редуктор.

В конструкции любого токарного станка можно выделить несколько основных узлов, которые также будут составлять основу и нашего самодельного домашнего оборудования.

Чертежи основных узлов самодельного токарного станка из дрели (нажмите, чтобы увеличить)

Станина

Передняя бабка

Данный элемент токарного оборудования отвечает за фиксацию и вращение обрабатываемой заготовки, которая закрепляется в патроне, установленном в шпиндельный узел. На небольших токарных агрегатах, в том числе и самодельных, передняя бабка может передвигаться по направляющим станины. Это требуется для того, чтобы выполнить центровку и настроить взаиморасположение конструктивных элементов устройства.

Задняя бабка

Суппорт

На мини-станках, в том числе и на агрегатах, сделанных своими руками на основе дрели, роль данного узла выполняет подручник, который должен иметь возможность перемещаться по направляющим станины и надежно фиксироваться в рабочем положении. Подручник на небольших устройствах выполняет роль упора для резцов, а сам режущий инструмент прижимается к опорной поверхности и удерживается на ней вручную.

На любом токарном станке его передняя и задняя бабки имеют одну степень свободы и могут перемещаться только вдоль оси вращения, а суппорт (или подручник) может двигаться и в продольном, и в поперечном направлениях. Возможность перемещения подручника в поперечном направлении важна еще и для того, чтобы минимизировать плечо рычага, создаваемого резцом.

Делаем станок из дрели

Дрель будет отлично смотреться в виде привода к токарному устройству.

Этим элегантным решением вы сэкономите приличные деньги и значительно упростите себе жизнь, потому что у него целый ряд отличных преимуществ:

• Модульность аппарата: он просто собирается и разбирается. Дрель без каких-либо затруднений отсоединяется от станины и присоединяется обратно.
• Такая модель весьма транспортабельна, с ней можно работать везде – хоть на даче, хоть в гараже.
• Значительная экономия средств: не нужно закупать дополнительные сменные насадки или ременную передачу.

Поскольку станок легкий и компактный, нет нужды сооружать устойчивую станину, вполне достаточно будет верстака или стола. Фиксация дрели производится с помощью хомута и струбцины.

Конструкция и размеры токарного станка.

Расширение функций токарного устройства из дрели можно произвести с помощью дополнительных насадок и других приспособлений. У вас могут получиться великолепные самодельные станки по дереву.

Есть, конечно, и минусы. На аппарате из дрели вы не сможете обрабатывать детали большого размера. Можно попытаться усовершенствовать модель в этом направлении. К примеру, добавить ременную передачу и усложнить станок для увеличения числа оборотов.

Но овчинка не стоит выделки: он потеряет свои главные преимущества в виде простоты и легкости. Таким образом, самодельный аппарат из дрели имеет смысл лишь в случаях, когда идет работа с некрупными деталями.

Токарный станок из дрели способен на многое: на нем можно не только обрабатывать детали. Но и работать с красками – наносить их на заготовку во время ее вращения. Это и самодельный станок по дереву.

Намотка проволоки на трансформатор, нанесение разного рода насечек на поверхности деталей – только некоторые примеры использования многофункционального станка из дрели и токарного резца по металлу.

Составные компоненты домашнего токарника

По конструктивному устройству домашний станок мало чем отличается от производственного стационарного оборудования.

К общим составляющим узлам любого станочного оборудования, связанного с токарной обработкой древесины относятся:

• Станина – это неподвижная опорная платформа, на которой крепится вся конструкция. Заводские стационарные станки оборудуются неподвижной металлической опорой. В самодельных мини — станках в качестве станины можно использовать прочные деревянные балки, соединенные между собой брусом. Станина «отвечает» за устойчивость всего токарного оборудования.
• Бабка, размещаемая на опоре токарного станка. Основное предназначение этого узла состоит в точном поддержании и перемещении обрабатываемой деревянной заготовки по отношению к сверлу электродрели. В зависимости от расположения на станочном оборудовании и функционального назначения этот узел подразделяется на переднюю бабку, отвечающую за точность вращательного движения и заднюю бабку, основное назначение которой заключается в создании упорной части станка.
• Электродвигатель для создания вращательного момента обрабатываемой детали. Фабричные стационарные модели оборудуются трехфазными электроприводами, работающими от напряжения 380 Вт и частотой вращения электромотора 1500 об/мин. В домашнем варианте достаточно электродвигателя мощностью от 200 до 400 Вт.

Задняя и передняя бабки – это главные рабочие части токарного станка. Между исполнительными элементами устанавливают заготовку из древесины.

Токарный станок оборудуется: токарным патроном, элементом вращения, специальным упором для размещения обрабатываемой детали, направляющей балкой, закрепляющими винтами для фиксации деревянных болванок и другими элементами.

Станочное токарное оборудование независимо от места установки (завод или домашняя мастерская) имеет один и тот же принцип работы:

• Электрический двигатель передает заготовке вращательное движение через переднюю бабку.
• Задняя бабка остается в статичном положении и удерживает зафиксированную деталь неподвижной.
• Перемещение бабки создается за счет ручного привода.

Использование в саду

Мы – часть природы. Как гармонично каждый из нас чувствует себя в саду, на даче или приусадебном участке. Ровно постриженный газон, прополотые грядки радуют наш взор. Вот только вручную достичь такого результата очень непросто. Ноющая спина, порезанные травой пальцы можно исключить из своей жизни, если применить изобретательность и с помощью примитивнейших инструментов сконструировать садовый триммер, или газонокосилку, как нам привычней этот инструмент называть.

Сделать такой триммер можно очень легко. Для этого нужно:

1. Шуруповерт с аккумулятором;
2. Диск для полировки кузова;
3. Два канцелярских лезвия;
4. Два шурупа.

Создание инструмента в буквальном смысле займет пару минут. На диск для полировки кузова прикручиваются шурупами два канцелярских лезвия. Только прикручиваются не жестко, а так, чтобы легко «болтались». Такой вариант соединения позволяет лезвиям не ламаться, а закладываться при соприкосновении с препятствием. Сам диск с уже прикрепленными лезвиями устанавливается в шуруповерт, естественно режущим инструментом вниз. Инструмент готов к работе!

Такой любительский триммер позволит косить траву в труднодоступных, узких местах, в междурядьях или там, где есть перегородки. Конечно же, несомненным «плюсом» является экономия времени и сил, которые вы затрачиваете на прополку вручную. Минусов видится только два – вам все-таки придется наклоняться и в такой позе срезать траву, а после этого собирать ее вручную.

Есть и своя специфика. С высокой травкой таким инструментом нужно «бороться» по-особому. Сначала срезать верхушку, а уж потом основание, так как длинная трава может запутываться на основании диска. Потом ее вручную требуется снимать.

По какой цене можно купить сверлильный станок – обзор актуальных предложений

Сверлильные станки продаются в магазинах электрического инструмента и различного оборудования, торговых организациях, занимающихся строительными и товарами для авто ремонта, поэтому при необходимости купить сверлильный станок не составит труда любому заинтересованному потребителю.

Вертикально-сверлильный станок настольного исполнения

Производители предлагают к реализации различные виды сверлильных станков:

• радиально-сверлильные – работа осуществляется путём перемещения шпинделя с установленным в нём сверлом;
• вертикально-сверлильные – сверло закреплено жёстко, а перемещается обрабатываемая заготовка;
• горизонтально-сверлильные – используются при обработке длинномерных изделий;
• многошпиндельные – оснащённые несколькими шпинделями.

По способу установки подобное оборудование бывает напольного и настольного исполнения, а по степени автоматизации – ручного, полуавтоматического и автоматического действия. В связи с тем, что при самостоятельном изготовлении, как правило, конструируются вертикально-сверлильные станки настольного типа, то для сравнения в следующей таблице средняя стоимость подобного оборудования заводского производства.

Модель	Основные характеристики	Стоимость (по состоянию на май 2021 г.), в рублях
«ЭНКОР Корвет-45»	Max диаметр сверла, мм: 13. Мощность, Вт: 350. Частота вращения шпинделя, об/мин: 580−2650. Число скоростей: 5. Тип патрона: ключевой. Размер рабочего стола, мм: 160х160. Ход шпинделя, мм: 50. Конус шпинделя, B: 16. Тип электродвигателя: асинхронный. Передача: ременная.	6 500
«ЗУБР ЗСС-350»	Напряжение питания, В: 230. Потребляемая мощность, кВт: 0,35. Шпиндель: МТ2. Диаметр сверления, мм: до 13. Частота вращения шпинделя, об/мин: от 580 до 2650. Размер стола, мм: 160×160. Расстояние от шпинделя до стола, мм: до 200. Диаметр стойки, мм: 46.	6 600
«JET JDP-8L»	Напряжение питания, В: 230. Потребляемая мощность, кВт: 0,35. Минимальный диаметр сверления, мм: 1. Максимальный диаметр сверления, мм: 13. Частота вращения шпинделя, об/мин: от 580 до 2650. Шпиндель: МК-2.	8 200
«EINHELL BT-BD 501»	Max диаметр сверла, мм: 16. Мощность, Вт: 500. Напряжение, В: 220. Частота вращения шпинделя, об/мин: 280−3650. Число скоростей: 9. Ход шпинделя, мм: 50. Передача: ременная.	8 900
«BOSCH PBD 40»	Тип патрона: быстрозажимной. Max диаметр сверла, мм: 13. Min частота вращения, об/мин: 200. Материал обработки: металл. Мощность, Вт: 710. Напряжение, В: 220. Частота вращения шпинделя, об/мин: 200−2500. Число скоростей: 2. Размер рабочего стола, мм: 330×350.	23 000

Стоимость оборудования зависит от технических характеристик и бренда производителя, что позволяет выбрать нужную модель в заданном ценовом диапазоне. В таблице приведена цена по состоянию на II квартал 2021 года.

Создадим станок своими руками

На прочном устойчивом основании типа верстака крепится токарная приставка для дрели, представляющая переднюю бабку. Она должна создать условия для установки шпинделя так, чтобы отверстия с задней частью были соосными. Как пример создания основы можно воспользоваться чертежами предложенных узлов.

Электрическая дрель, которая одновременно служит передней бабкой и электрическим приводом вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента. Однако можно выполнить крепление дрели на возвышенности над станиной, и тогда вторая точка крепления поднимается на такую же высоту. Вариантов, как из дрели сделать токарный станок, много. Главное, чтобы соблюдался принцип осевой центровки и надёжного закрепления заготовки

Именно для стабилизации каждого узла важно продумать крепёж струбцин, дрели

Каждая работа требует определённой мощности оборудования. Поэтому для создания щахматных фигурок нужен миниатюрный станок, а чтобы создать фигурную облицовку буфета размеры станины и энергетический привод будут иметь другие параметры.

Выбор способа передачи

Передача крутящего момента с двигателя, а заготовку, может осуществляется двумя способами.

Прямая передача

Прямая передача привода на заготовку — это самый простой способ конструкции, однако не самый совершенный. Недостатки прямой передачи:

1. Невозможно регулировать скорость вращения, так как мотор без дополнительных агрегатов не может менять скорость вращения посредством лишь изменения поступающего напряжения, Этот недостаток особенно заметен при работе с твердыми породами, такими как, дуб, тик или яблоня.
2. Высокая нагрузка на вал двигателя и более короткий срок его службы по сравнению с приводом посредством ременной передачи. Тяжелые изделия особенно сильно будут влиять на износ мотора. Это связано прежде всего с тем, что подшипники большинства моторов (кроме двигателей в стиральных машинах) не рассчитаны на продольную нагрузку. Также более внимательно придется относиться к центрованною материала, ведь любая неточность приведет к чрезмерным вибрациям, которые при высоких оборотах могут сделать работу невыполнимой.

Ременная передача

Этот способ передачи вращения гарантирует более длительный срок службы мотора, дает возможность регулировать скорость вращения заготовки. При этом сам двигатель располагается со смещением от оси вращения деревянного изделия, а крутящий момент передается с помощью ремня и нескольких шкивов.

Если обеспечить станок шкивами нескольких радиусов, появится возможность менять скорость вращения передней бабки. Благодаря тремя или более шкивам разного диаметра можно смело браться за обработку твердых пород древесины. Если запастись необходимым инструментом, то можно даже работать с мягкими сплавами.

Из чего состоит токарный станок

Типичная конструкция

Даже маленький токарный станок весит много, создаёт во время работы вибрации. Необходима надёжная станина (1), на которой закрепляют функциональные узлы и отдельные детали. Если предполагается создание напольного варианта, применяют надёжные опоры нужной длины. Итоговая высота рабочей области должна быть удобной для пользователя.

В следующем списке перечислены другие компоненты:

• В передней бабке (3) размещают коробку передач. Она предназначена для регулировки скорости вращения шпинделя (4), изменения величины крутящего момента.
• С обратной стороны заготовку поддерживает задняя бабка (6). Сюда же устанавливают при необходимости метчики, свёрла, другие инструменты.
• В стандартном режиме обработки резцы закрепляют в специальном держателе (5).
• Этот узел монтируют на суппорте (8). Для плавного перемещения по горизонтали применяют винтовой механизм, размещённый в фартуке (7).
• Коробка подач (2) приводит в действие ходовой вал.

Суппорт токарного станка

Устройство

Примечания к рисунку:

• каретка (1) и весь блок в целом (17) приводятся в движение ходовым валом (2);
• механизм перемещения подключают специальной рукояткой (15);
• эти салазки (3) обеспечивают свободу перемещения верхней части в поперечном направлении (12);
• она закреплена на поворотном узле (4) с продольными направляющими (5);
• резцы устанавливают в держатель (6);
• для закрепления этой детали/ инструментов применяют винты (7/8);
• рукояткой (9) можно безопасно перемещать резцы на расстоянии от рабочей зоны;
• крепёжный элемент (10) верхней части (11);
• для её точного перемещения в соответствующих направлениях применяют рукоятки (13, 14) с винтовым приводом;
• маховиком (16) перемещают суппорт вручную.

При детальном изучении этой части токарного станка по металлу необходимо учитывать повышенные нагрузки, которым она подвергается в процессе выполнения технологических операций

Надо обратить внимание на большое количество перемещающихся компонентов

Чтобы сохранить точность обработки, необходимы не только прочные детали. Постоянные регулировки помогут устранить люфт для компенсации износа. Испорченные уплотнители рекомендуется заменять на новые изделия.

Задняя бабка

Основные компоненты узла

Здесь и далее будем рассматривать несложные для самостоятельного воспроизведения проекты с уточняющими комментариями. Пример на рисунке точнее подходит для деревообрабатывающего оборудования. Чтобы длительное время работать с прочными заготовками, следует изготовить опорный башмак из стальной пластины.

В дополнение к стандартному оснащению пригодятся подобные сменные приспособления

С их помощью расширяют базовые возможности задней бабки. В авторских рекомендациях предлагается удалить часть стандартного крепления патрона (3). Это позволит увеличить рабочий ход инструмента, обрабатывать более крупные заготовки.

Особенности изготовления своими руками передней бабки токарного станка

Для изготовления самоделок применяют простые конструкторские решения

Здесь использован ременной привод (1), который отличается небольшой стоимостью, низким уровнем шума. Для ступенчатого изменения крутящего момента установлен двойной шкив (2). Чтобы продлить срок службы шпинделя (3), надо применить пару шариковых подшипников. При необходимости, в корпусе делают отверстия для периодической заливки смазки.

Как правило, токарный станок по металлу оснащают трёхкулачковыми патронами

Эти зажимы центрируются автоматически без дополнительной подстройки. Самостоятельное изготовление подобных узлов вызовет затруднения. Поэтому данный функциональный элемент передней бабки токарного станка купить можно в магазине.

Для обработки квадратных заготовок применяют модели с четырьмя кулачками

Как сделать резцедержатель для токарного станка своими руками

Основную часть держателя лучше сделать в разборном исполнении

Это позволит без лишних трудностей сделать ремонт. В отверстия с резьбой вкручивают болты, которые прочно фиксируют инструмент. Расстояние между пластинами определяют с учётом размеров резцов.

Сверху устанавливают рукоятку для быстрого поворота узла. Это приспособление позволяет оперативно менять инструмент для сложной последовательной обработки заготовок

Разбираемся в устройстве токарного оборудования

В конструкции любого токарного станка можно выделить несколько основных узлов, которые также будут составлять основу и нашего самодельного домашнего оборудования.

Чертежи основных узлов самодельного токарного станка из дрели (нажмите, чтобы увеличить)

Станина

Это основа устройства, отвечающая за надежное крепление его составных элементов и их точное расположение друг относительно друга. Данный элемент токарного оборудования, кроме того, обеспечивает его устойчивость. Стационарные агрегаты обладают массивной станиной, которая располагается на специальных ножках. Для настольных станков, которые можно легко переносить в любое удобное место, станина выполняется в более легком весе.

Передняя бабка

Данный элемент токарного оборудования отвечает за фиксацию и вращение обрабатываемой заготовки, которая закрепляется в патроне, установленном в шпиндельный узел. На небольших токарных агрегатах, в том числе и самодельных, передняя бабка может передвигаться по направляющим станины. Это требуется для того, чтобы выполнить центровку и настроить взаиморасположение конструктивных элементов устройства. В процессе выполнения обработки данный узел станка надежно фиксируют. На стационарных моделях токарных агрегатов данный узел является неподвижным, он выполнен заодно со станиной.

Задняя бабка

Это подвижный узел станка, отвечающий за фиксацию и прижим заготовки к патрону при ее обработке в центрах. Свободно передвигаясь по направляющим станины, задняя бабка позволяет устанавливать и обрабатывать на токарном станке детали различной длины. Очень важным требованием к данному конструктивному элементу является его идеальная соосность по отношению к шпиндельному узлу.

Суппорт

На мини-станках, в том числе и на агрегатах, сделанных своими руками на основе дрели, роль данного узла выполняет подручник, который должен иметь возможность перемещаться по направляющим станины и надежно фиксироваться в рабочем положении. Подручник на небольших устройствах выполняет роль упора для резцов, а сам режущий инструмент прижимается к опорной поверхности и удерживается на ней вручную.

Общий вид станка

Крепление дрели

Задняя бабка

Крепление опорной площадки

Вид в сборе с обрабатываемой деталью

использование упора под углом

На любом токарном станке его передняя и задняя бабки имеют одну степень свободы и могут перемещаться только вдоль оси вращения, а суппорт (или подручник) может двигаться и в продольном, и в поперечном направлениях. Возможность перемещения подручника в поперечном направлении важна еще и для того, чтобы минимизировать плечо рычага, создаваемого резцом. Если расстояние от торца опорной поверхности подручника до обрабатываемой заготовки будет большим, токарный резец будет очень сложно удержать. Инструмент может просто вырвать из рук оператора, что приведет к серьезным травмам.
