Как построить дом с подвалом своими руками и фундамент

Виды подвалов по назначению

Подвалы отличаются своим функциональным назначением. С этим связаны некоторые нюансы при их устройстве. Кроме того, подвал может быть расположен в цокольном этаже или заглублен ниже уровня земли. Если уровень паводковых и грунтовых вод позволяет построить фундамент с подвалом. По видам подвалы отличают в зависимости от того для каких целей он строится.

Строительство монолитного фундамента под цокольный этаж

Погреб, кладовка. Такие помещения устраивают для хранения пищевых продуктов, а также для складирования старых вещей или подсобных материалов и инструментов. Для продуктов необходимо поддерживать прохладный и сухой климат, отопление в таком случае делать не рекомендуется. Фундамент будет охлаждаться, что не очень хорошо сказывается на его эксплуатации.

Хранение заготовок на зиму в подвале

Техническое вспомогательное назначение. При перенесении в подвал отопительного оборудования (например, котел, водонагреватель), об отоплении, также, можно не беспокоиться, поскольку температура будет поддерживаться отводом тепла от работающих нагревателей.

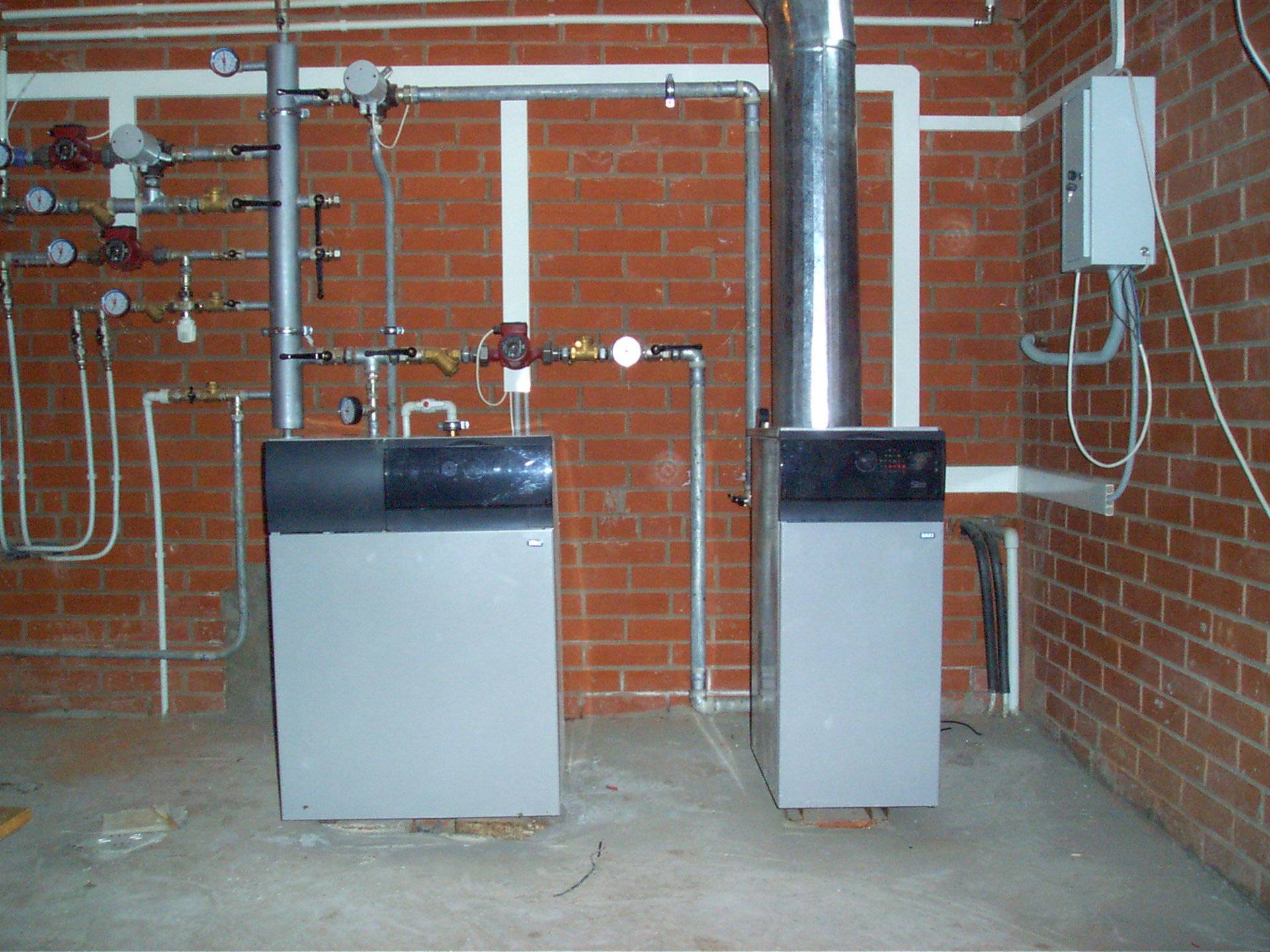

Котельная в подвале частного дома

Подвал в цоколе. Универсальный вариант, позволяющий разместить в помещении кабинет, фитнес зал или сауну. К конструкции цокольных подвалов существуют свои требования, например, если планируется жилое пространство, то высота потолков должна быть не ниже 2.5 метров.

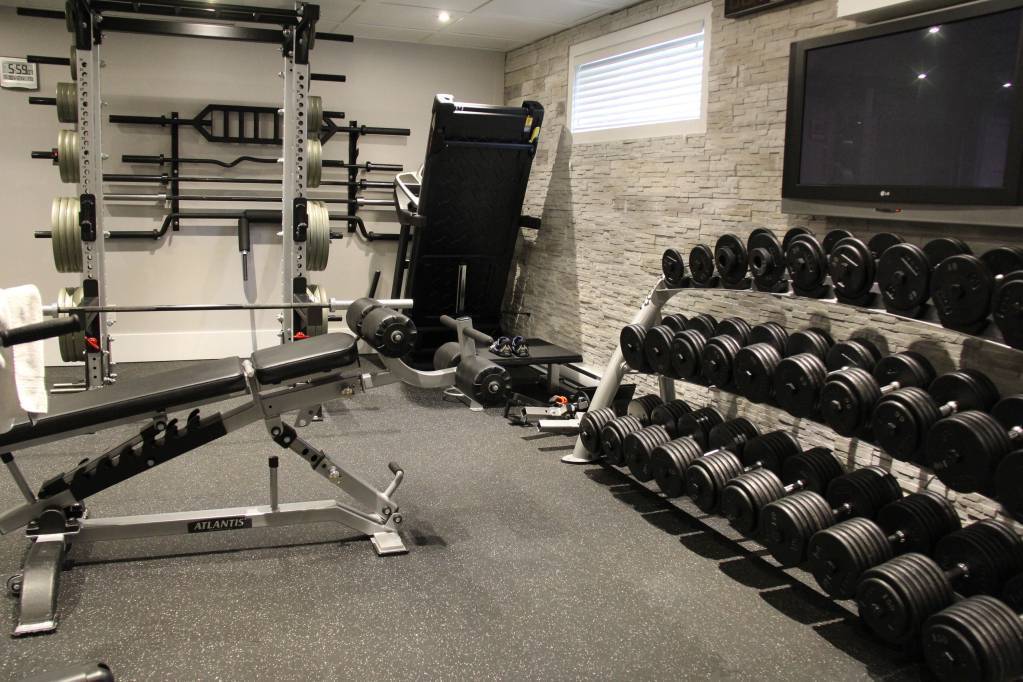

Домашний тренажерный зал на цокольном этаже

Гараж в подвале. Очень распространенный вариант функционального использования. Требует правильного сооружения въезда автомобиля. Помещение должно давать достаточный простор для размещения не только, машины, но и стеллажей с инструментом. Необходимо подумать о минимальном отоплении и хорошей вентиляции.

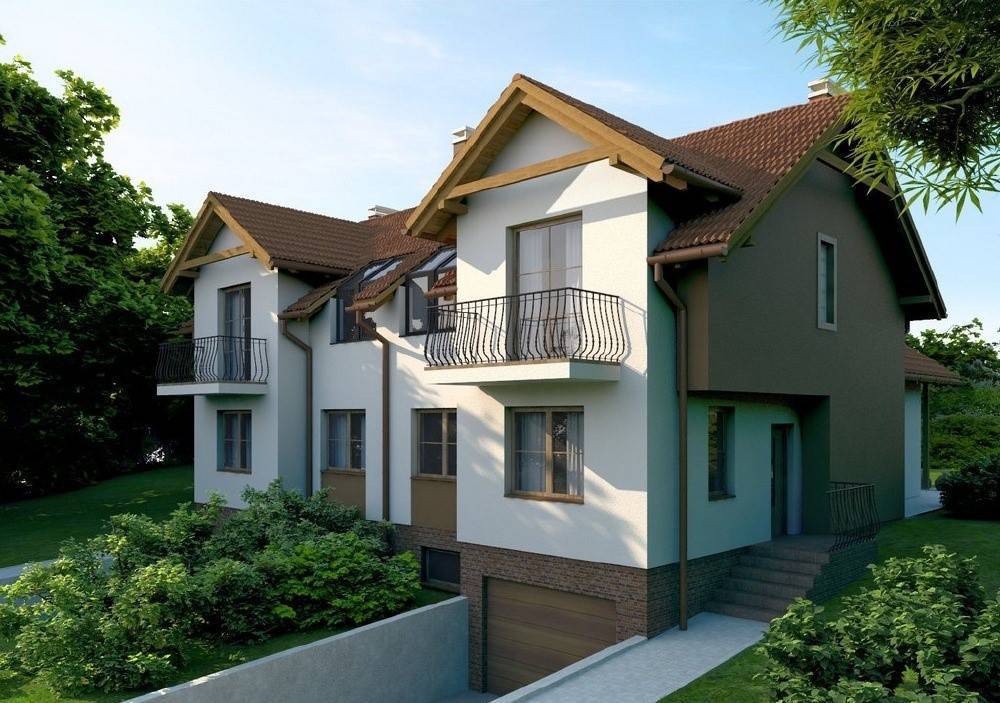

Проект дома с гаражом на цокольном этаже

Технология строительства фундамента

Возведение основания дома включает подготовительные, земляные, строительные и отделочные работы, прокладку коммуникаций.

Надежность эксплуатации подвала во многом зависит от качественно выполненных земляных работ, устройства водоотведения и дренажа, гидро-, теплоизоляции, вентиляции.

Земляные работы

Котлован выкапывают вручную или с помощью экскаватора. Нижняя отметка должна находиться на уровне заложения подошвы с учетом песчано-гравийной подсыпки 20-30 см и бетонной плиты или пола — 10-20 см. Чтобы поверхностные воды не заполняли яму, работы нужно проводить в как можно более сжатые сроки.

Дренаж

Одновременно с земляными работами устраивают дренаж. По периметру дома укладывают перфорированные трубы для сбора почвенных вод. Их закольцовывают и располагают под углом к коллектору, откуда накопившиеся стоки откачивают или направляют в канализацию.

От поверхностной влаги убережет ливневка — проложенная вдоль отмостки система сбора дождевой и талой воды.

Читать подробнее: монтаж дренажа цоколя.
Не забываем о дренаже

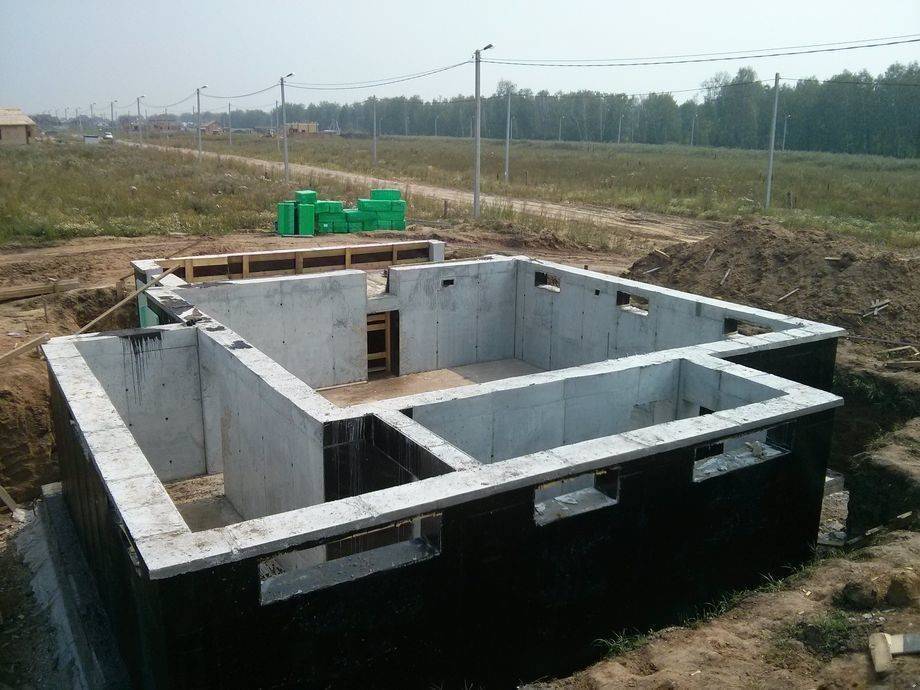

Гидроизоляция

На подготовленное основание монтируют сборные элементы, выполняют кладку из кирпича или блоков, или устраивают монолитный фундамент для дома с подвалом. Поверхности конструкций изолируют от попадания влаги. Используют любой из экономически целесообразных в конкретных условиях способов для создания защитного барьера:

  • обмазочную гидроизоляцию;
  • рулонную;
  • наплавляемую;
  • напыляемую;
  • проникающую;
  • мембранную;
  • экранную.

Все зазоры и щели должны быть тщательно заделаны, чтобы исключить возможные протечки при случайных стоках или подъеме грунтовых вод.

Читать подробнее: гидроизоляция подвала от грунтовых вод.

Теплоизоляция

Утепление наружных поверхностей и пола проводят не гниющими и не боящимися влаги материалами. Наиболее распространенные — пенополистирол или пенопласт, они обладают нужными характеристиками и удобны в использовании. Плиты теплоизолятора просто приклеивают к поверхности стенок или укладывают под стяжку.

Хороший теплозащитный эффект получают с помощью:

  • штукатурки с пенополистиролом или вермикулитом;
  • напыления пенополиуретана;
  • термопанелей.

Вентиляция

Нормальный воздухообмен — один из факторов для поддержки оптимального микроклимата в подвале. Без полноценной вентиляции на поверхности стен и потолков собирается конденсат, провоцируя развитие плесневых грибков. К тому же в заглубленных помещениях скапливается газ радон, вредный для здоровья человека.

Для удаления загрязненного воздуха и притока свежего устраивают естественную, принудительную или комбинированную систему вентиляции в подвале. Для этого прокладывают вытяжные каналы, монтируют турбины или вентиляторы.

Тип системы и техническое оснащение выбирают с учетом нужных параметров и объема воздуха. Для небольших помещений достаточно вентиляции с естественной циркуляцией воздушных масс, крупные площади нуждаются в более мощных устройствах. В них предусмотрены очистители, нагреватели или охладители для создания требуемого микроклимата.

Внутренняя отделка

Для отделки помещений подвала рекомендуется использовать материалы, не боящиеся влаги. Деревянные элементы нужно обработать от гниения.

Для окраски выбирают силикатные влагостойкие эмульсии. Хорошо зарекомендовала себя гашеная известь. Она обладает высокой паропроницаемостью и бактерицидными свойствами.

Не забываем о внутренней отделки

Штукатурят стены цементно-песчаным раствором: он быстро сохнет, не боится повышенной влажности.

Для внутренней отделки применяют:

  • декоративный кирпич;
  • керамическую плитку;
  • пластиковые панели;
  • гипсокартон;
  • деревянную вангонку, планкен.

При качественно выполненных гидро-, теплоизоляции и вентиляции и низком УГВ риск порчи дорогих отделочных материалов незначителен.

Главный враг подвала — вода

В некоторых случаях строительство дома с подвалом своими руками невозможно без дополнительных мер, которые защитят фундамент от грунтовой влаги. Перед началом возведения дома нужно сделать подробные геологические исследования с привлечением специалистов. Они позволят выявить точный уровень расположения грунтовых вод, вероятность и периодичность их поднятия.

Если уровень грунтовых вод (УГВ) располагается далеко от поверхности земли достаточно предусмотреть следующие виды защиты от влаги:

  • вертикальная (обмазочная, оклеечная с защитой от повреждений);
  • горизонтальная в уровне пола подвала (замыкается с вертикальной);
  • горизонтальная по обрезу фундамента.

Важно! Минимальное расстояние от уровня грунтовых вод до подошвы фундамента составляет 50 см. Если вода на участке залегает менее чем на 2-3 метра от поверхности, возникнут сложности

Чтобы защитить опорную часть здания от влаги при высоком УГВ предусматривают следующие мероприятия:

  • Самотечный дренаж подойдет для устранения верховодки на возвышенных участках. Закладывается в уровне подошвы или ниже и отводится в ближайший водоем или на открытый участок.
  • Принудительный дренаж применяют, если нужно сделать водопонижение для ровных или низинных участков. В этом случае система оснащается колодцем с двумя насосами (один основной и один дублирующий на случай аварийных ситуаций). Устройство такого типа водопонижения требует постоянных дополнительных затрат в период эксплуатации дома.
  • Наружная изоляция с прижимной стенкой. Представляет собой систему из вертикального слоя и горизонтального, расположенного в конструкции пола подвала или цокольного этажа. Технология требует, чтобы система была замкнута, то есть горизонтальная гидроизоляция соединяется с вертикальной.

Более подробно о устройстве дренажа читайте в статье: Как отвести грунтовые и сточные воды от фундамента.

Важно! Устройство дренажей любого типа имеет смысл, если вода поднимается в период сильных дождей или половодья. При постоянно повышенном уровне влаги дренажная система не справится с нагрузкой

Основные типы подвальных помещений

Подвал под домом — несомненное удобство. Он увеличивает площадь, которую можно использовать для различных нужд. В цокольном этаже размещают:

  • кладовые;
  • погреб;
  • технические помещения;
  • гараж;
  • сауну, баню, бассейн;
  • тренажерный зал;
  • мастерскую;
  • бильярдный зал;
  • комнаты отдыха.

В цокольном этаже можно разместить множество профильных объектов

В зависимости от назначения в подвальном помещении должен поддерживаться определенный температурный и влажностный режим, осуществляться вентиляция.

Например, в бильярдной или мастерской нужно предусмотреть отопление, а в погребе это совсем не обязательно.

В кладовой потолок может находиться на высоте 1,8 метра, тогда как в бильярдной или комнате отдыха рекомендуемая величина не менее 2,3-2,5 метра.

Доступ в кладовую или погреб предусматривается через люк или неширокую лестницу с дверью. В гараже устанавливают распашные или подъемные ворота.

Отметка пола подвала может быть:

  • ниже подошвы фундамента;
  • выше нее;
  • на одном уровне.

В данном видео вы подробнее узнаете о фундаменте:

Углубление существующего или нового подвала ниже подошвы фундамента не рекомендуется, если не проведены оценка состояния конструкций, инженерные изыскания, предварительный расчет основания на прочность и устойчивость. В противном случае это может привести к уменьшению несущей способности грунта, неравномерной осадке и появлению трещин. Порой последствия приобретают катастрофический характер.

Устройство монолитного бетонного погреба

Монолитный бетонный погреб, созданный собственными руками, обойдется намного дешевле, чем если приглашать строителей. Во-первых, можно самостоятельно подготовить бетонную смесь. Во-вторых, собрать опалубку, выполнить армирование и заливку. Монтаж блоков стен подвала выполняется в несколько основных этапов.

Подготовка котлована

Время, затраченное на подготовку котлована, зависит от выбранного способа. Лучше всего использовать экскаватор и сделать работу за несколько часов. В первую очередь необходимо обозначить размеры. Здесь все зависит от надобности и конструкции фундамента.

При подготовке котлована для любого фундамента необходимо учесть, что его глубина должна быть больше на 20-30 см уровня фундамента. От краев котлована до ближайших стенок должно оставаться расстояние 15-30 см.

Сборка опалубки

Для сборки опалубки могут использоваться доски 3-4 см, водоупорная, ламинированная фанера, ДСП. Подойдет любой материал, но, как показывает практика, все используют обычную доску, поскольку она дешевле.

Слишком широкие доски лучше не использовать, поскольку есть вероятность того, что появятся щели. Кроме этого, одна сторона доски должна быть струганной, чтобы бетонные стены были ровными. После сборки опалубки необходимо использовать отвес, проконтролировать вертикальность конструкции.

Армирование

Обязательное условие для устройства монолитного погреба — армирование. Фундамент приобретает прочность и стоит намного дольше. Как правило, используют исключительно металлическую арматуру, но есть вариант с композитными материалами, которые приобретают популярность.

Диаметр арматуры, используемой для вертикального и горизонтального армирования, не должен превышать 1-1,5 см. Чтобы придать жесткость конструкции, необходимо связывать пруты хомутами. Между элементами промежуточной обвязки должно быть расстояние до 25 см.

Заливка

Фундамент заливается бетоном. Метод может быть разный: заливка авто-миксером, бетононасосом или самостоятельно. Последний вариант походит для ленточного фундамента. В любом случае это потребует некоторого количества времени.

При заливке фундамента необходимо руководствоваться правилом: укладка материала производится слоями по 20 сантиметров. При этом необходимо утрамбовывать его, используя погружной вибратор. После того как фундамент наберет жесткость, необходимо снимать опалубку.

Устройство потолочного перекрытия бетонного погреба

Последним этапом формируются перемычки, выставляется опалубка для перекрытия. Для сплошного деревянного настила подойдет доска. Для подпорок используется брус, который имеет сечение 100*50

Важно, чтобы бетон был качественным. Экономить на расходном материале не нужно

Высокая прочность потолка достигается за счет использования армированной конструкции.

Какой тип фундамента выбрать

Если вы решили построить дом с цокольным этажом (подвалом), то необходимо выбрать соответствующий тип фундамента. Например, такие основания как свайный или столбчатый вам не подойдут.

Также следует отказаться от плитного фундамента. Все эти разновидности не подразумевают наличие хоть какого-либо подвального помещения.

Для строительства дома с цокольным этажом выбирают один из следующих вариантов:

  • традиционный ленточный фундамент;
  • основание из блоков

У каждого из них есть свои положительные и отрицательные стороны. Например, к преимуществам традиционного ленточного фундамента можно отнести следующее:

  • возможность выполнить все работы своими руками. Вам не нужно привлекать специалистов или спецтехнику. Конечно, если вы желаете ускорить проведения работ, то экскаватор может помочь при рытье котлована;
  • простота самой технологии. Для выполнения этой работы вам не понадобятся особые знания и навыки;
  • надежность самого фундамента. Если соблюдать все правила и использовать качественные материалы, то ленточное основание способно выдержать существенные нагрузки. При этом просадка будет минимальной, а значит, в уже готовом доме не появятся трещины на стенах;
  • благодаря особенности конструкции у ленточного фундамента все боковые стороны гладкие и ровные. Это позволяет существенно облегчить дальнейшую гидроизоляцию и утепление.

Если говорить о недостатках, то их гораздо меньше. В первую очередь стоит отметить, что такой тип фундамента можно использовать далеко не на всех типах грунта. Если у вас на участке глинистая почва, плюс близко к поверхности подходят грунтовые воды, то от ленточного основания стоит отказаться.

Кроме того, минусом такого типа фундамента является большое количество времени, которое вам понадобится для строительства. Сделать такое основание, да еще под дом с цокольным этажом — это дело месяца, а то и больше. Поэтому многие специалисты при желании владельца иметь подвальное помещение, рекомендуют использовать фундамент из блоков.

Для такого типа фундамента используют специальные блоки из железобетона. Между собой они соединяются при помощи песчано-цементного раствора. Процесс строительства такого типа фундамента довольно быстр, но при этом следует учитывать следующие нюансы:

  • слой песчано-цементной смеси должен быть как можно тонким. Дело в том, что такая «прослойка» может быстро разрушиться, и через появившиеся щели в подвальное помещение будет проникать вода;
  • сами блок, как бы вы не старались, не уложатся идеально ровно. В результате будут получаться выступы и выемки. Все это осложнит дальнейшую отделку (утепление и гидроизоляцию) стен подвального помещения;
  • блоки достаточно тяжелые. Это обстоятельство потребует от вас привлечение спецтехники, что существенно увеличит стоимость самого фундамента.

По всем этим причинам основание, выполненное из блоков, не пользуется столь большой популярностью, как ленточное. Именно последний вариант можно считать оптимальным, при строительстве дома с цокольным этажом.

Перепад высот

О слабом месте стоит рассказать более подробно. При устройстве перепада отметок опирания фундаментов не рекомендуется делать его за один прием. Лучше разделить процесс на несколько этапов:

  • заливка плиты под подвал;
  • поднятие стен подземной части на треть высоты (в монолитном варианте или из сборных блоков);
  • заливка монолитного пояса жесткости, который будет выступать за пределы стен подвала на 60-90 см;
  • поднятие стен еще на треть высоты;
  • заливка железобетонного пояса под ленту фундамента (является продолжением пояса жесткости);
  • изготовление ленты (части без подвала);
  • неразрывный железобетонный пояс по обрезу фундамента.

В итоге получается ступенчатый переход, который позволяет уменьшить зоны уплотнения грунта и лучше распределить нагрузку. Лента фундамента и стены подвала могут изготавливаться как из блоков, так и из монолита

При этом важно выполнить расчеты конструкции на срез и заложить дополнительную арматуру в верхней части консольных выступов

Устройство подвала — задача, которую нужно тщательно обдумать

При принятии решения обустраивать помещение под частью дома важно помнить, что наиболее надежным и менее трудоемким вариантом станет следующий: подвал под пристройкой, отделенной от основного здания деформационным швом

Вопрос вентиляции

Вентиляция подвальных помещений осуществляется, как правило, при помощи вентканалов. Вентиляционные каналы выполняются из кирпичной кладки с определенным сечением или из других подходящих материалов (гофры, пластиковые трубы и т. п.).

Вытяжную трубу устанавливают под потолком подвала. Ее верхняя часть должна выходить на крышу дома и располагаться максимально высоко. Чтобы улучшить тягу вытяжной трубы подвала, необходимо ее проложить в непосредственной близости с дымовыми каналами (например, каналом отопительного котла). Верхнюю часть приточной трубы можно разместить на чердаке, а нижнюю – под полом подвального помещения. В летние месяцы зачастую естественной тяги не хватает, поэтому многие домовладельцы в вытяжную трубу устанавливают вентилятор.

Виды помещений

Строительство фундамента с подвалом имеет определенную специфику и зависит от назначения помещения. Для того чтобы избежать ошибок при проектировании и строительстве такого основания следует разобраться с их отличительными особенностями.

Погреб. Это помещение предназначено для длительного хранения запасов продовольствия

Для создания необходимых условий важно сохранять пониженную температуру, поэтому элементы отопительной системы в нем не размещаются

Техническое помещение. В подвале нередко располагают отопительные приборы, систему отопления, септик или бойлер. Такое решение позволяет удалить эти приборы из жилых помещений.

Дополнительный этаж. Для более полного использования пространства дома подвал может быть использован, как дополнительное пространство, в котором оборудуются комнаты для досуга или занятия спортом. Все зависит от пожеланий застройщика, так как ограничений по обустройству нет.

Спортивный зал в подвале

Мастерская. Некоторые владельцы домов предпочитают оборудовать в подвальном помещении мастерскую для ведения профессиональной деятельности. Устройство ее зависит от направления деятельности хозяина. Не исключается и создание там же складского помещения.

Гараж. Такое решение по эксплуатации подвала наиболее популярно. При его строительстве предусматривается подготовка территории для въезда транспортного средства. В этом случае пространство гаража должно позволять не только размещать его, но и проводить техническое обслуживание.

Особенности фундамента

Однако, перед закладкой нужно провести расчеты, исследования. Фундамент должен выдерживать нагрузку от здания, грунта. Нагрузка может быть постоянной, временной, например, при работе тяжелой техники. Трудности обустройства подполья:

  • определение уровня грунтовых вод (УГВ);
  • трудоемкие, дорогие земляные работы;
  • потребуется провести дренаж;
  • более качественная гидроизоляция;
  • тщательная теплоизоляция;
  • установка вентиляции;
  • внутренняя отделка.

Уровень вод не должен подходить к основанию подвала ближе 50 см. Иначе, избавиться от сырости, подтопления своими силами невозможно. Необходимо убедиться, что на месте стройки такой угрозы не существует. После этого, можно приступать к выбору типа фундамента.

Проведение расчетов

Стихийное строительство своими руками основания с подвальным помещением может привести к непоправимым ошибкам. Поэтому требуется выполнение расчетов ряда параметров этого сооружения.
Основной характеристикой в этом случае является высота подвала, так как она должна обеспечивать свободное и безопасное перемещение человека по нему. Учитывая среднюю величину роста взрослого человека, рекомендуют создавать помещение с высотой не менее двух метров.

Устройство фундамента высотой более двух метров

Таким образом, высота фундаментной ленты должна соответствовать высоте подвала. Однако имеются следующие факторы, ограничивающие величину заглубления котлована:

  • уровень залегания грунтовых вод;
  • глубина промерзания грунта.

Для того чтобы избежать негативного воздействия этих факторов, прибегают к увеличению высоты фундамента. Такое техническое решение увеличивает уровень первого этажа. Это в свою очередь приводит к необходимости устройства лестницы для входа в здание.

Правильная планировка фундамента позволит не допустить возникновения напряжений или предусмотреть мероприятия по их устранению. При определении потребности в материалах рекомендуется учитывать некоторый их запас. Выбор материалов должен соответствовать выбранному типу фундамента.

Типы конструкций

Фундамент с подвалом делается двух основных разновидностей – монолитный или ленточный. Монолитный вариант обойдется дороже, поскольку требует большого расхода железобетона.

Определяет выбор конструкции состояние грунта. Рекомендации должны дать опытные геологи-проектировщики по результатам исследования почвы на участке строительства. Для проведения исследования и изготовления проекта рекомендуется обращаться в специализированные проектные организации. Специалисты дадут заключение о том или ином виде основании дома, применимом на вашем участке.

Различаются фундаменты также материалом, из которого сооружается основание дома. Приведем далее наиболее распространенные типы конструкций.

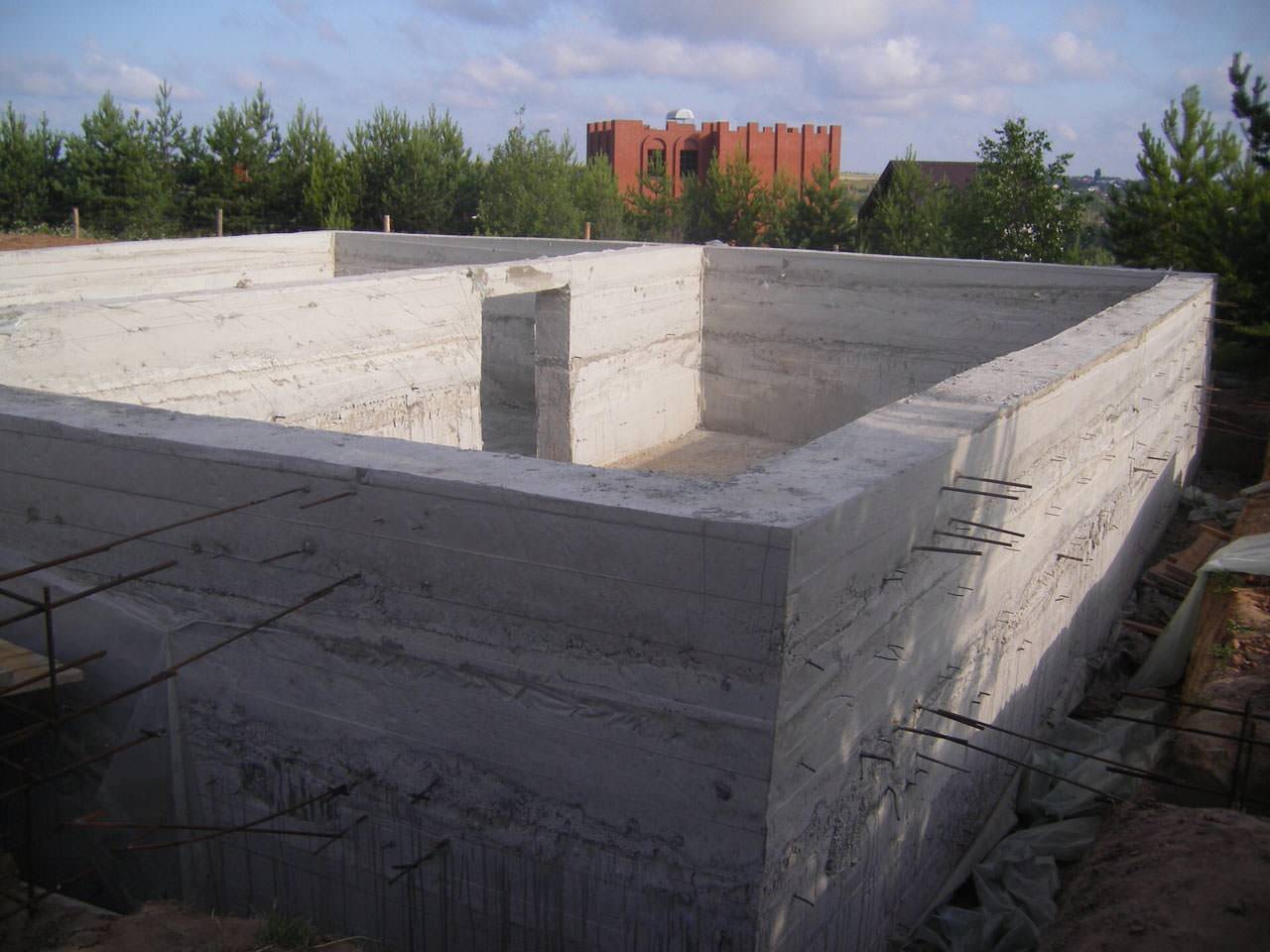

Из монолитного железобетона

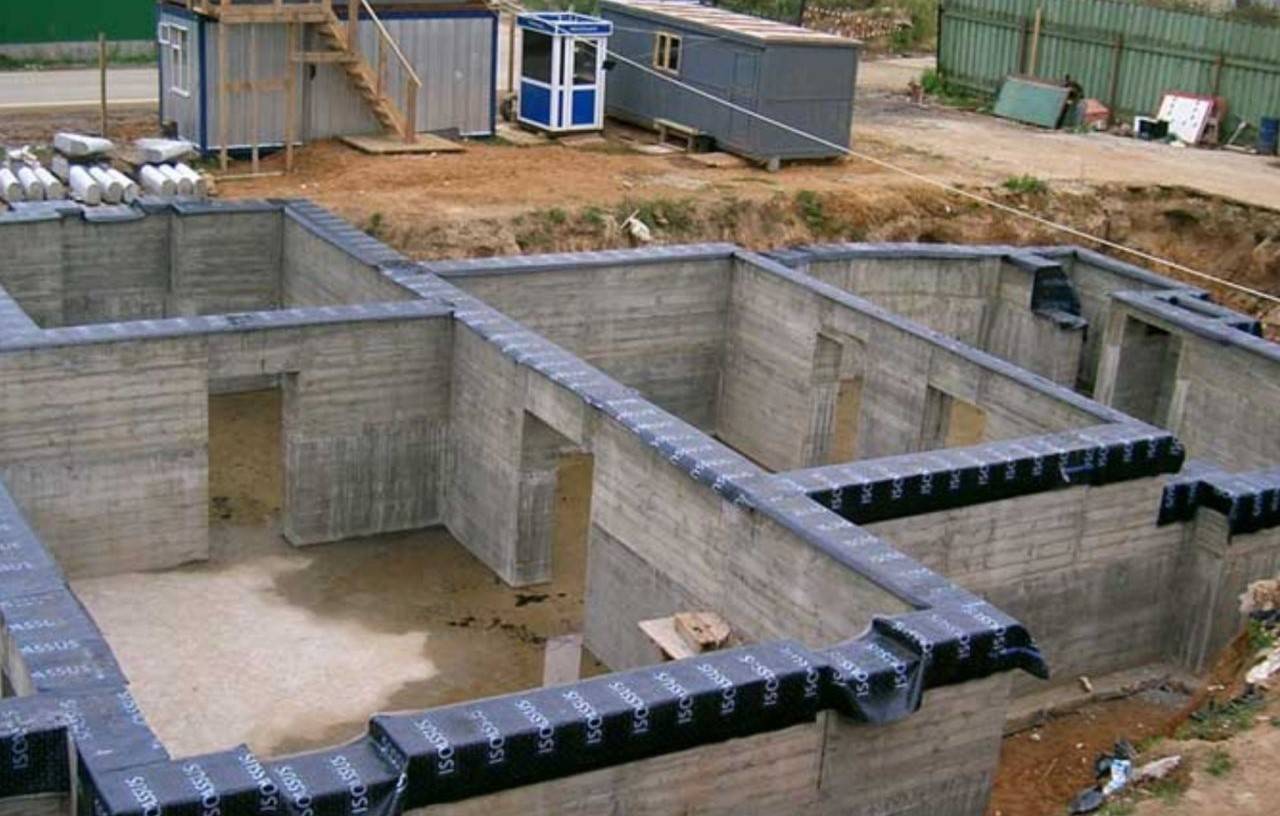

Стены фундамента сооружаются из бетонного раствора армированного металлическими конструкциями. Монолитный тип очень надежен, подходит к большинству видов почв, но при значительном заглублении требует хорошей гидроизоляции.

Ленточный фундамент возводится из бетона. Его следует залить в опалубку, которую необходимо подготовить на полную высоту стен конструкции. Их ширина должна превышать толщину стены дома на 0.2-0.3 м.

В опалубку устанавливается каркас из арматуры, после чего заливается раствором. Использовать рекомендуется цемент марки М500. Все это можно проделать своими руками, если тщательно следовать проекту и строительным нормативам.

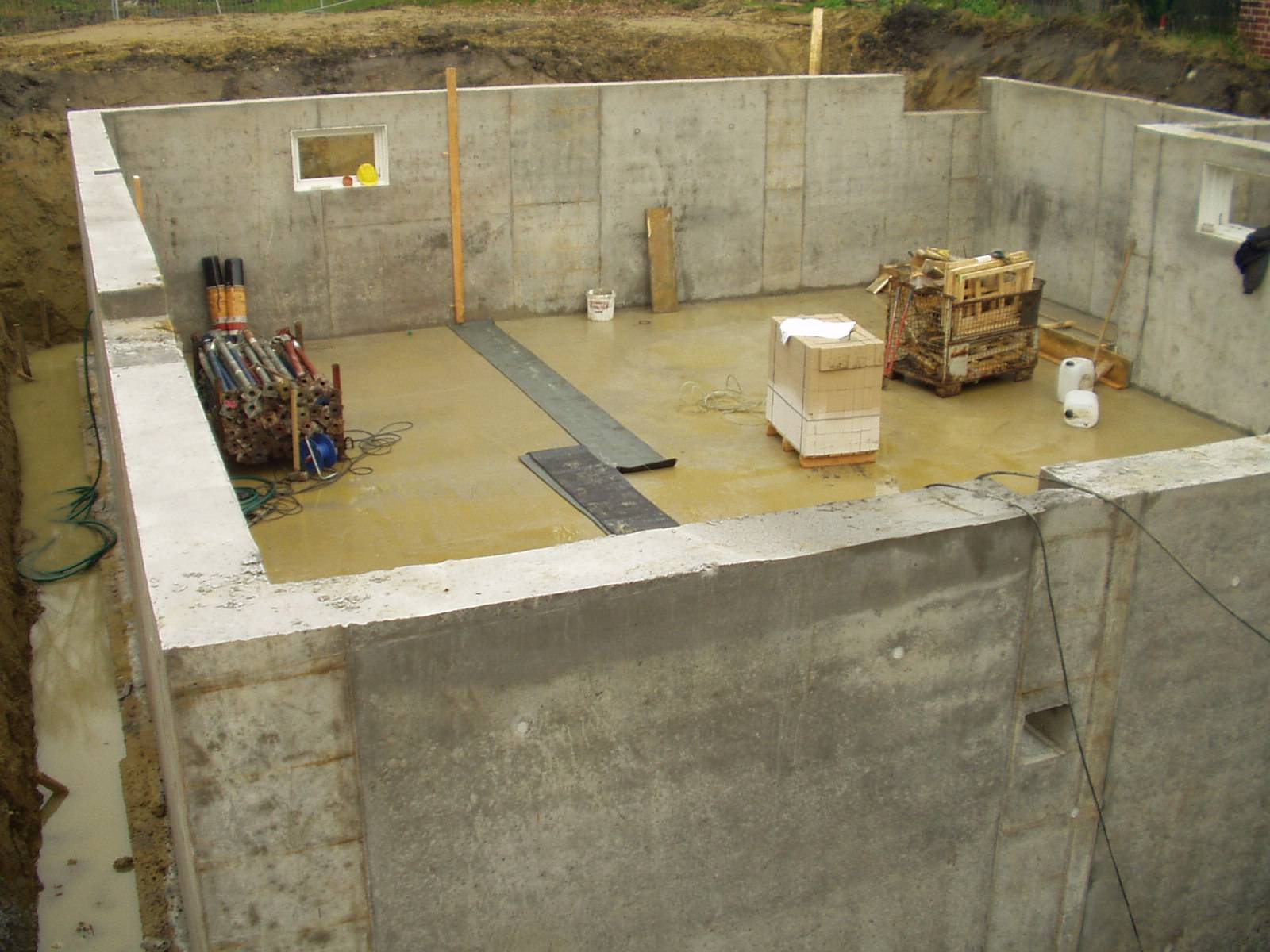

Советы по возведению монолитного бетонного подвала

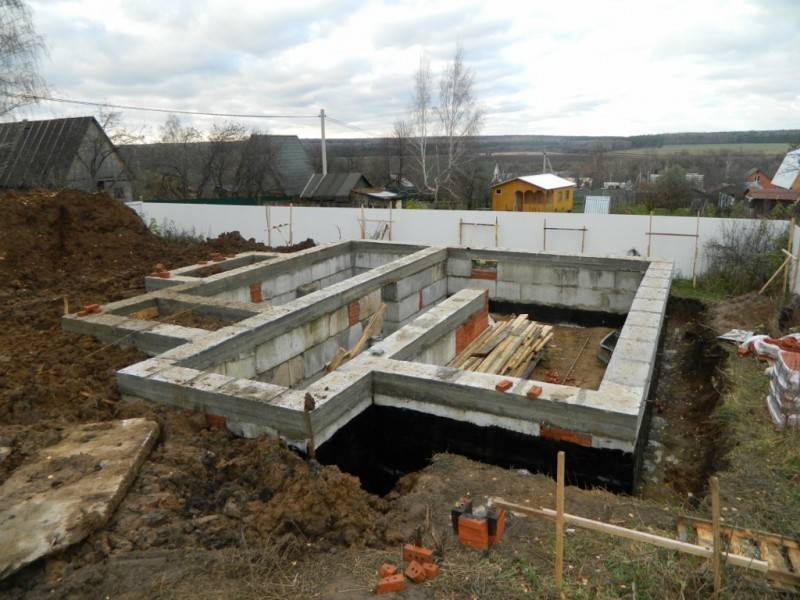

Из бетонных блоков

Самостоятельно построить такую конструкцию не просто, поскольку блоки из бетона даже вдвоем поднять весьма проблематично. Потребуется применение техники, как минимум талей или лебедки. Зато скорость сооружение намного выше. Блоки укладываются в соответствии с проектом и скрепляются раствором.

Для надежности их необходимо стянуть проволокой. К недостаткам следует отнести необходимость устройства повышенной гидроизоляции, особенно если подвал достаточно заглублен, а уровень грунтовых вод высок.

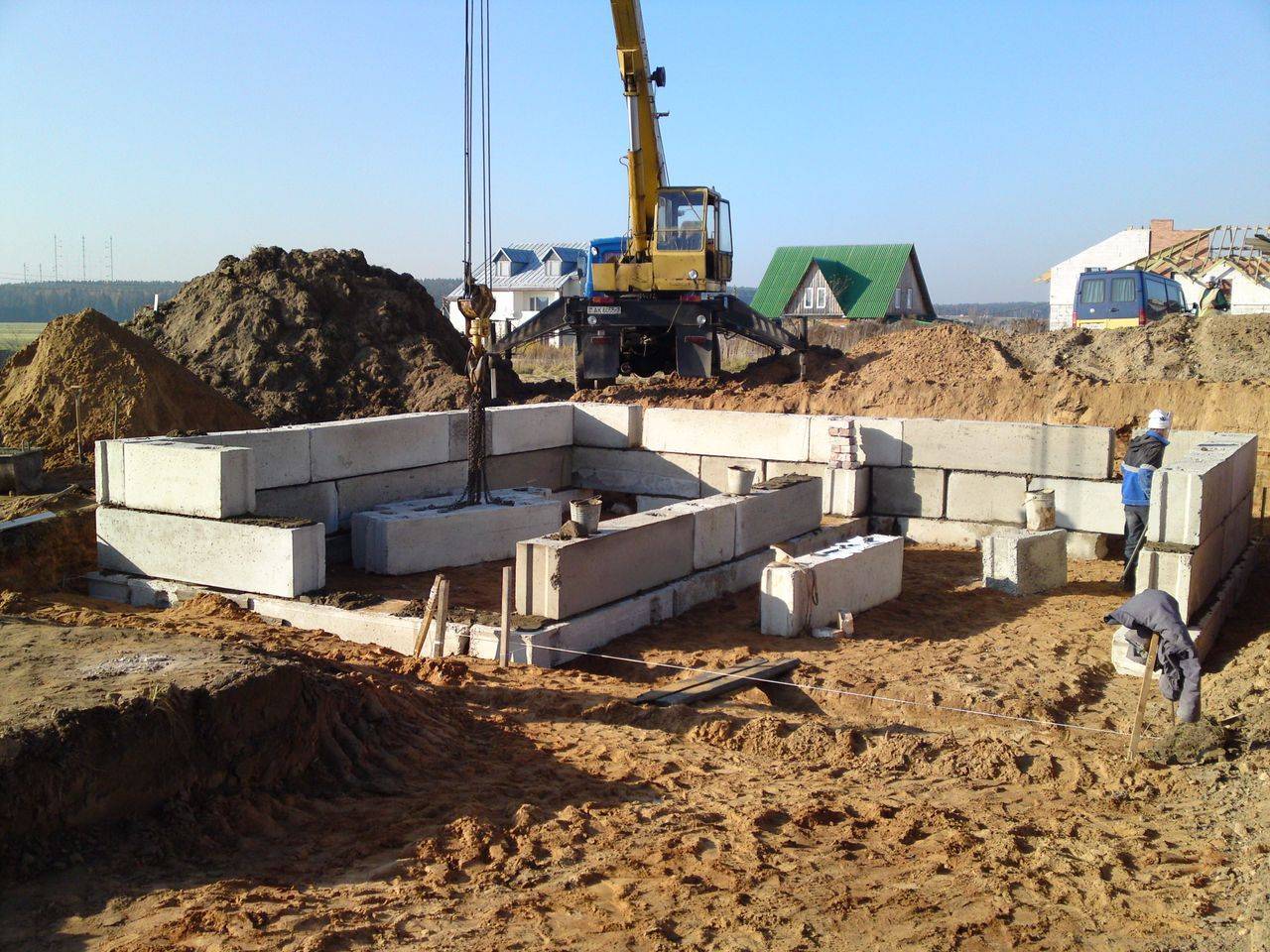

Как построить фундамент из ФБС блоков

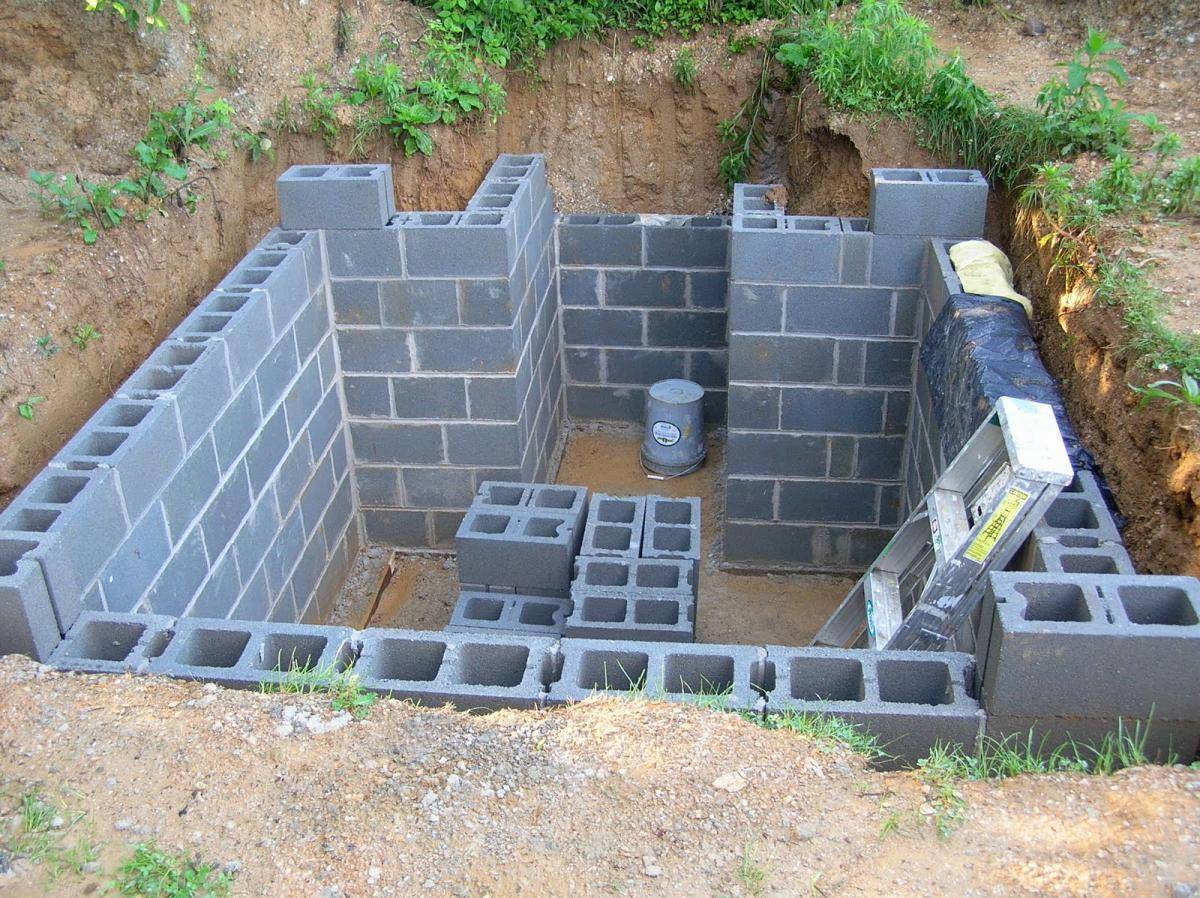

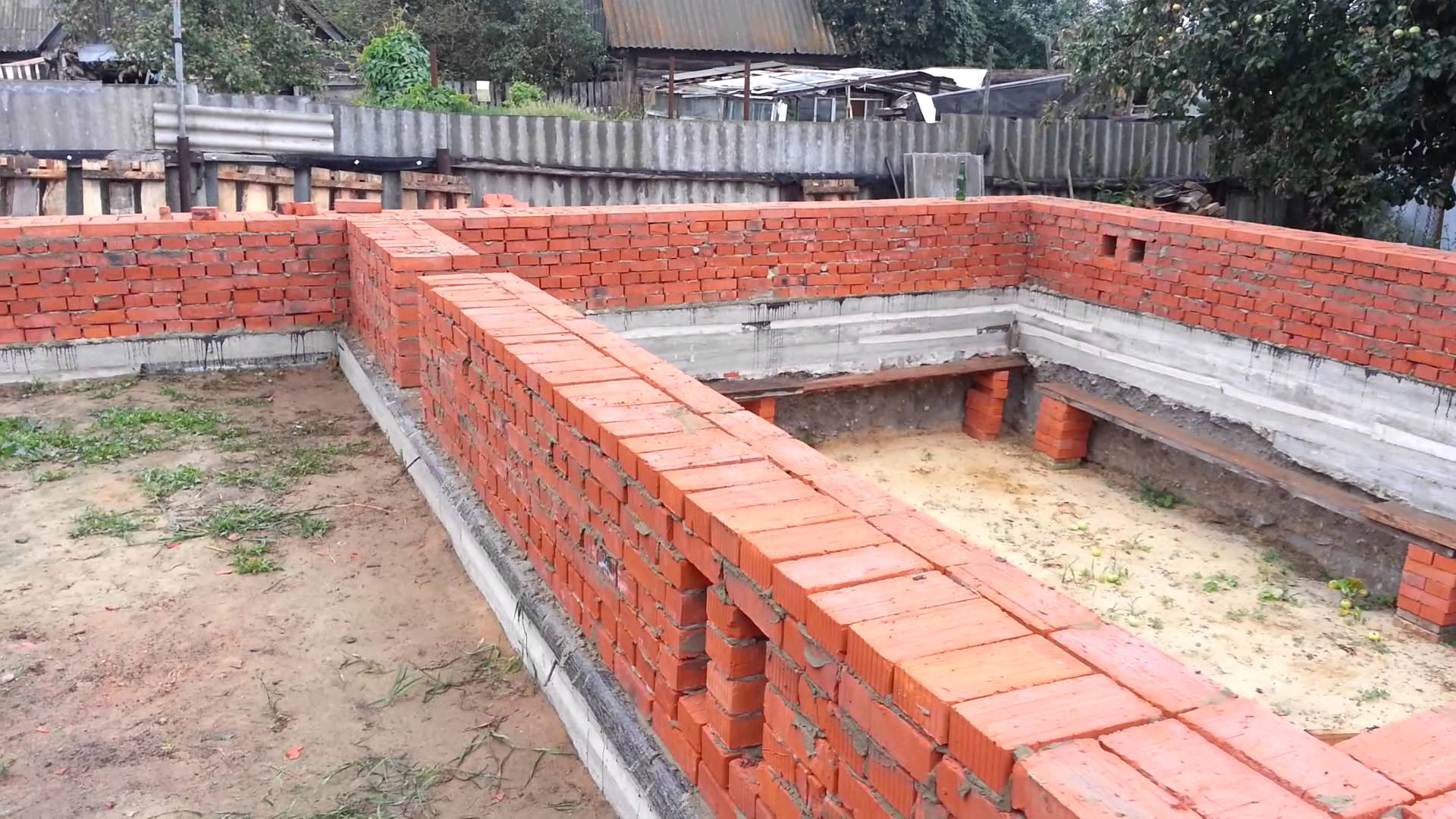

Кирпичные и блочные

Для сооружения фундаментов используют специальный кирпич, не пропускающий влагу. При возведении стен, с шагом 0.4 м необходимо сделать ленточный пояс из бетона с армированием, который усилит конструкцию. Верхняя часть такого основания также сооружается из бетона.

Примерно так же строится и фундамент из пенобетонных блоков, но быстрее, и, в отличие, от применения бетонных блоков, не требует использования техники. Из описанных конструкций самый экономичный. Вполне подходит для способа строительства своими руками.

Определение основных достоинств фундамента с погребом

Обустройство погреба имеет множество достоинств:

Лишняя площадь, которую можно применять по своему усмотрению.
Позволяет контролировать инженерные системы.
При сложном рельефе участка разницу высот с помощью погреба можно использовать максимально эффективно.
Подвал позволяет получить дополнительную защиту от поступления грунтовых вод.
В помещении часто обустраивают котельную

Это особенно важно для домов, выполненных из дерева, так как обеспечивает дополнительную безопасность.. Построить качественное и многофункциональное помещение под домом под силу любому

Если хорошо проанализировать прочность грунта и подготовиться к работам, придерживаясь определенных технологий, то фундамент и погреб прослужат долго и надежно

Построить качественное и многофункциональное помещение под домом под силу любому. Если хорошо проанализировать прочность грунта и подготовиться к работам, придерживаясь определенных технологий, то фундамент и погреб прослужат долго и надежно.

ФБС: характеристика материала

ФБС – бетонные фундаментные блоки без пустот (сплошные), которые изготавливаются из тяжелого бетона с армированием, имеют заданную геометрическую форму (параллелепипед). Материал обладает высокой прочностью, надёжностью, долговечностью, благодаря своему составу может выдерживать значительные нагрузки, устойчив к низким температурам в зимний период, его аналогом практически является монолит из железобетона.

Блоки ФБС

Укладка ФБС упрощается благодаря унифицированным размерам и жесткой форме, однако требует наличия специальной грузоподъемной техники. Для захвата блока при транспортировке и укладке железобетонная конструкция может снабжаться специальными проушинами.

Скрепление блоков ФБС между собой осуществляется жидким бетонным раствором, для лучшего сцепления соседних элементов в торцах стенок предусмотрены специальные выемки.

Застывший в монолит бетон делает идеальным соединения стыков. Правильно забетонированные штучные блоки фундамента или стен подвала не уступают по прочности монолитным бетонным конструкциям (монолит). Блоки ФБС используются для устройства фундаментов и стен дома и подвальных этажей дома, но конструкция может быть востребована при проведении других строительных работ (кладка стен, перекрытий, работы по благоустройству территории).
