Самостоятельное подключение электроплиты к сети 220 В, 380 В

Подбираем место для электроплиты

Перед тем, как выбрать место для установки плиты, поинтересуйтесь у хозяйки, как для нее будет удобно

Именно здесь она будет создавать свои кулинарные шедевры, ее мнение важно учитывать, однако, при всем том, нужно следовать некоторым правилам, а именно:. Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок.

Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок.

Хотя плита имеет специальные, регулируемые ножки, с помощью который вы будет настраивать положение относительно уровня горизонта, будет проще это сделать, если плоскость пола будет достаточно ровной, чем потом выстраивать ненужные подставки и подкладки.

Очень удобно, если имеется возможность двигать плиту без отключения от электросети. Если же выполнено подключение электроплиты напрямую, без специальных розеток, необходимо предусмотреть достаточную длину кабеля.

У вас должна оставаться возможность делать уборку, а также свобода доступа к плите с целью технического обслуживания.

Плита в процессе работы излучает мощное электромагнитное поле, поэтому будет лучше, если рядом не будет радиоприборов чувствительных к излучению.

Ключевым моментов в выборе места является система вентиляции – вытяжка, если она уже имеется, то без серьезной перестройки всей кухни вариантов расположения плиты остается минимум. При строительстве дома, заранее планируйте, где и что будете устанавливать.

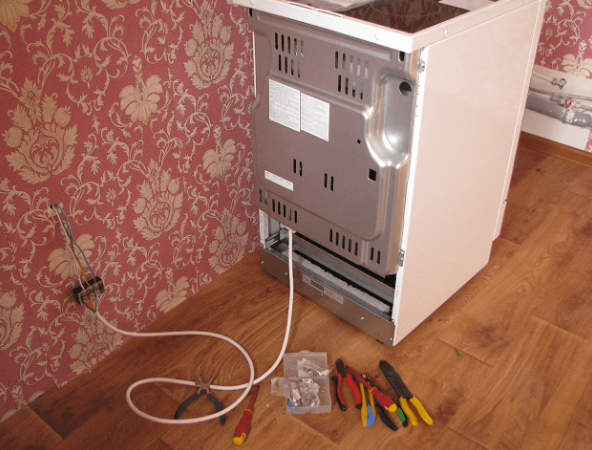

Как установить своими руками?

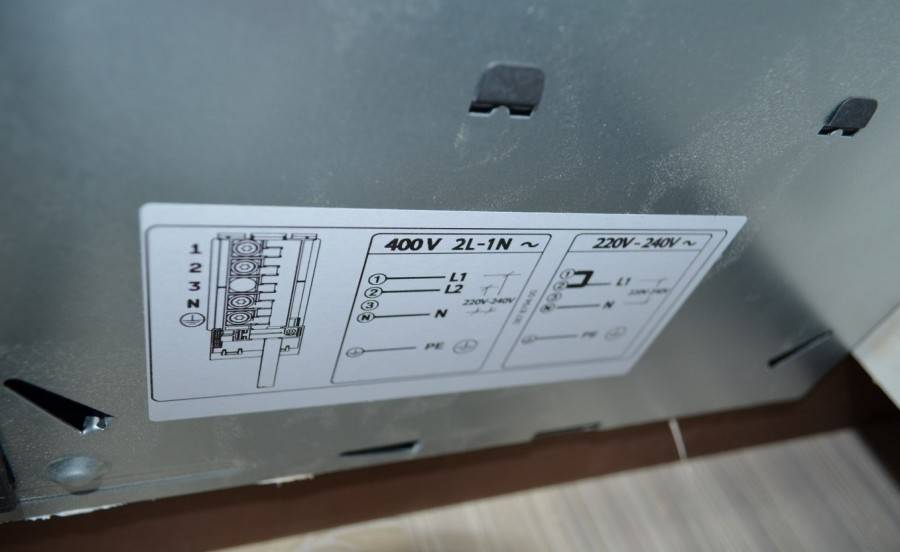

Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.

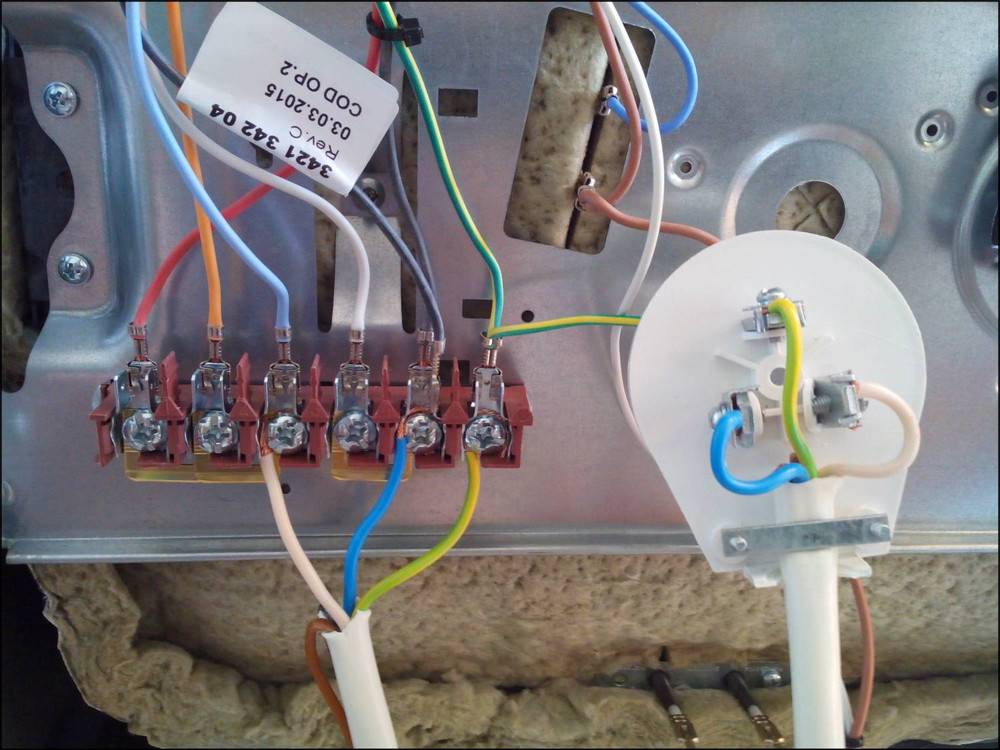

Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.

Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.

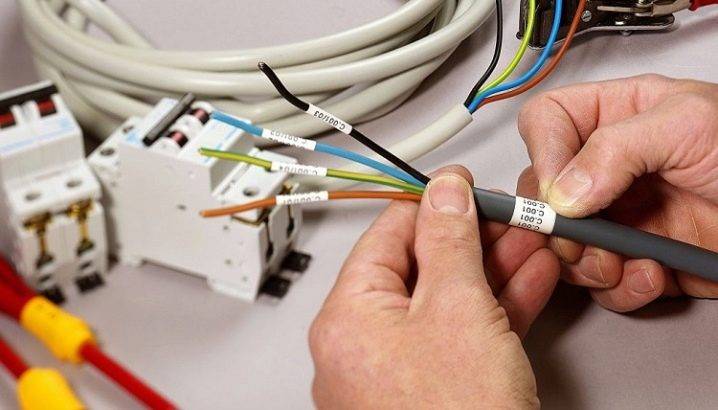

Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем

Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что. Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что

Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.

Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.

Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.

О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.

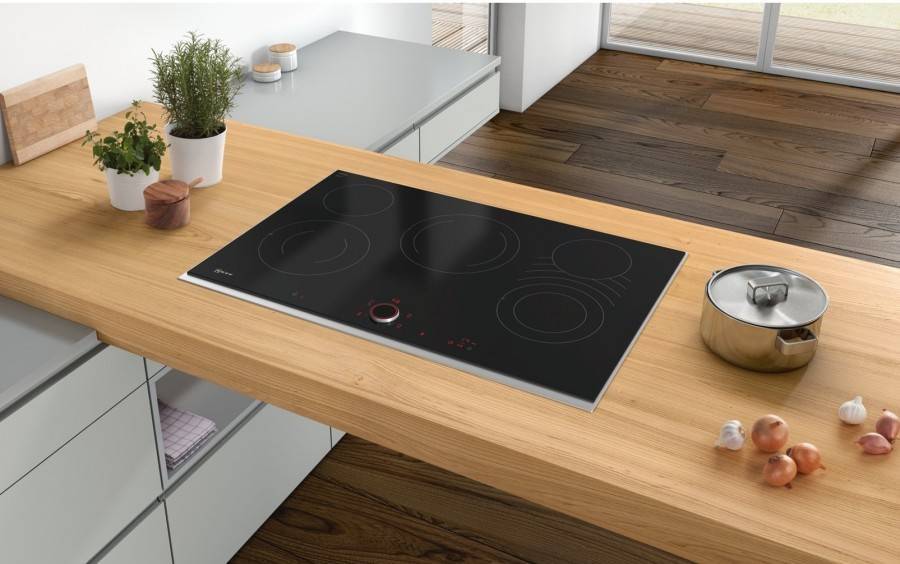

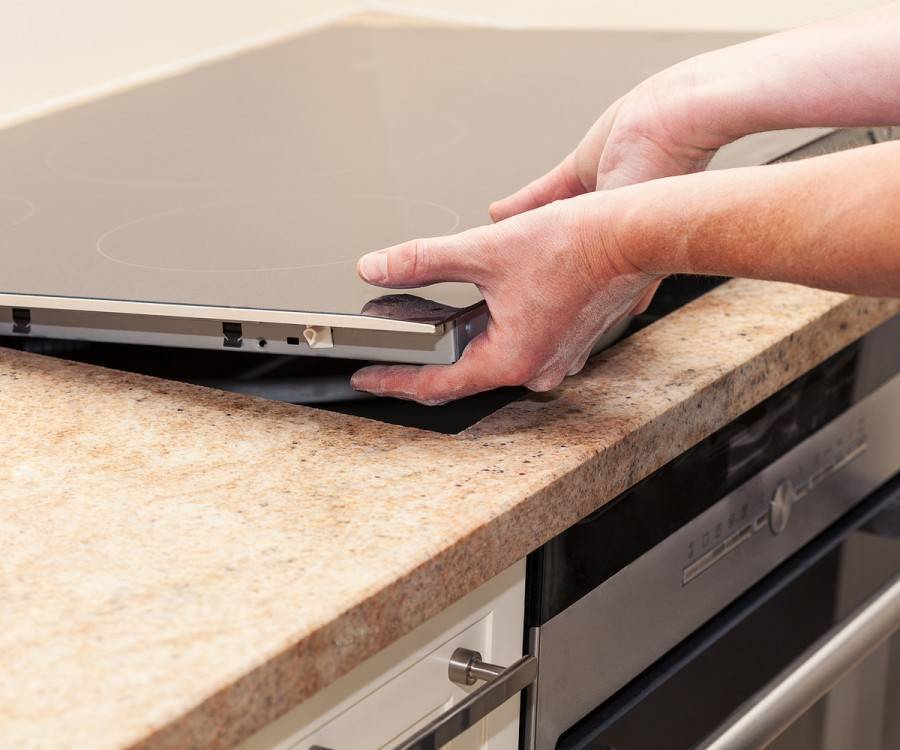

Процесс подключения электрической поверхности для варки

Если потребитель решил подключить сложную и мощную бытовую технику к сети электроснабжения своими руками, то он должен обладать элементарными знаниями в области электромонтажных работ. В противном случае во избежание негативных последствий, следует пригласить специалиста. Поэтому мы не будем описывать, какие инструменты необходимо использовать при подключении электрической варочной панели  и предоставлять пошаговую инструкцию проведения монтажных работ. А также будем считать, что силовой кабель с заземлением уже проложен до места установки устройства. Итак, приступаем! Начнем с монтажа силовой розетки.

Силовая розетка

Выбор и установка силовой розетки и вилки — это важнейшая часть всего процесса подключения мощной бытовой техники. Штепсельное соединение должно выдерживать максимально возможный ток потребления. Конструкция и другие особенности розетки и вилки не имеют значения. Для однофазной сети силовая розетка и вилка имеет по три контакта, а для трехфазной по пять. На следующем рисунке представлены оба типа штепсельных соединений для подключения мощной бытовой техники.

Монтаж силовой розетки и вилки осуществляется по общим правилам проведения электромонтажных работ. Главное, соблюдать полярность подключения и не перепутать фазы с нулевыми проводниками и заземлением. Если вы неуверенны, какой из проводников является фазой, а какой нулем и заземлением необходимо использовать индикаторную отвертку или мультиметр.  После установки силовой розетки и соединения кабеля варочной панели с вилкой, необходимо выполнить определенные манипуляции в клеммной коробке устройства. Этому посвящен следующий раздел статьи.

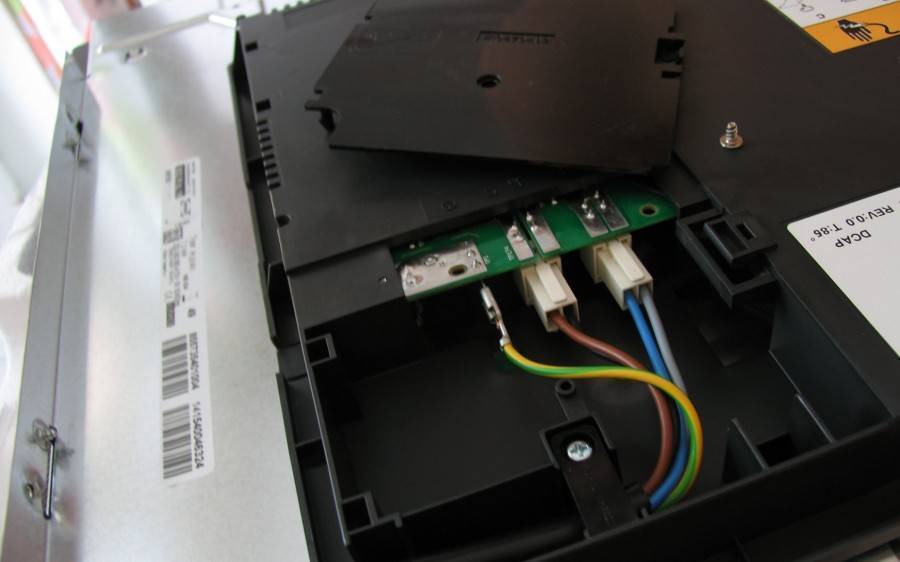

Клеммы подключения

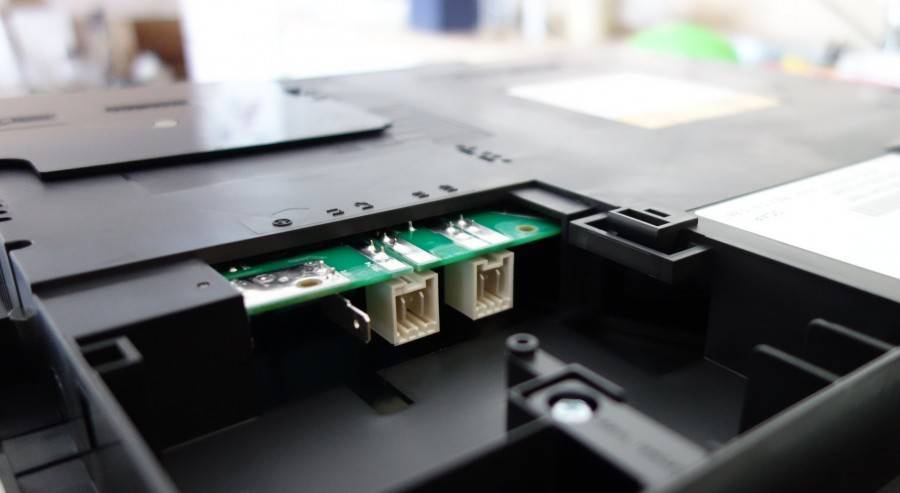

У разных моделей варочных поверхностей клеммные коробки могут иметь различное конструктивное исполнение, но все они, в обязательном порядке, снабжены контактами для подключения следующих жил силового кабеля.

  1. Фазные выводы для подключения электропитания L1, L2 и L3.
  2. Контакт для подключения рабочего нулевого проводника N.
  3. Вывод для подключения защитного заземления PE.

Как уже было сказано выше, для подключения панелей к однофазной сети необходимо установить специальные перемычки на фазные контакты. Для двухфазной сети устанавливается одна перемычка. Два нулевых проводника перемыкаются для любого соединения. На нижеприведенном рисунке представлена схема установки перемычек для всех видов электрических сетей.

Чаще всего перемычки входят в комплект поставки варочных панелей

Важно правильно их установить и не перепутать контакты. В противном случае может произойти короткое замыкание или панель просто не будет работать. На нижнем фото показан самый распространенный вариант соединений внутри клеммной коробки варочной поверхности для однофазной электропроводки

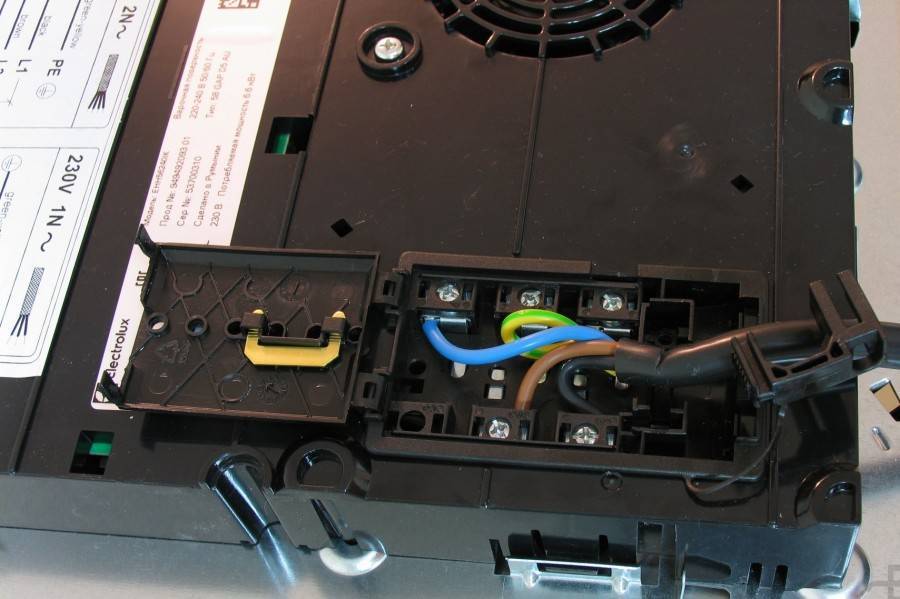

На нижнем фото показан самый распространенный вариант соединений внутри клеммной коробки варочной поверхности для однофазной электропроводки.

Перед выполнением манипуляций с клеммами подключения устройства следует изучить инструкцию по подключению приобретенной техники. На корпусе большинства моделей варочных поверхностей также представлена подробная схема подключения, вид клемм и расположение перемычек для разных вариантов соединения. Это позволит избежать основных ошибок при подключении панелей, о которых мы расскажем ниже.

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

  • кабель для прокладки линии;
  • автоматический выключатель;
  • розетку;
  • вилку;
  • гибкий провод.

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита

То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту

Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

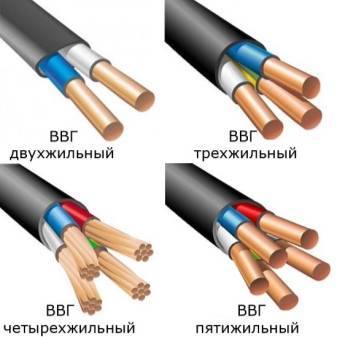

Провод 5 жил для 3-х фазной сети

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Кабель в штробе

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВтСечение жил, мм2
1-фазная сеть3-фазная сеть
3-52,51,5
5-7,542,5
7,5-1062,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

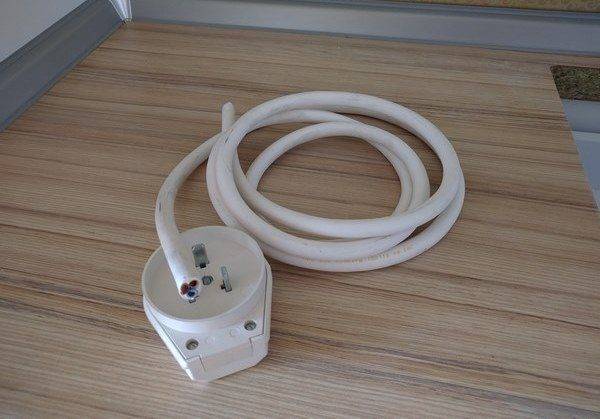

Гибкий удлинительный провод

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений

Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

Розетка под тумбой

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание

Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

Дифавтомат

Стандартный автомат для щита

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, АМощность цепи
220В360В
51.12.6
61.33.2
81.75.1
102.25.3
163.58.4
204.410.5
255.513.2
32716.8
408.821.1

Установка и подключение розетки и вилки по схеме

При выборе места для монтажа розетки для электроплиты, следует принимать во внимание следующие факторы:

  • Длина провода варочной плиты с вилкой.
  • Удаление на безопасное расстояние от конфорок и от водопроводного крана.
  • Доступность для проведения профилактического осмотра и, при необходимости ремонта/замены.
  • Недоступность для маленьких детей.

Схема подключения вилки к плите на 380ВСхема подключения вилки к плите на 220В

  1. Прикладываем подрозетник к месту установки, и обводим карандашом его контур.
  2. С помощью перфоратора делаем в стене углубление по нанесённой отметке. В процессе работы периодически замеряем размеры отверстия, чтобы подрозетник идеально входил в него.
  3. Когда углубление нужного размера готово, в него устанавливается подрозетник, и закрепляется при помощи дюбель-гвоздей.
  4. Далее разбираем розетку, снимая с неё крышку, и закрепляем в подрозетнике. Способы крепежа бывают различны, в зависимости от конструкции и розетки, подрозетника – либо это металлические лапки-распорки, либо просто шурупы.
  5. После того, как розетка для электрической плиты надёжно закреплена в углублении, к ней подводится питающий кабель. Если используется уже имеющаяся на кухне проводка, следует убедиться, что она обесточена. Новый кабель подключать к сети следует только после окончания всех монтажных работ.
  6. Проводка для встроенных розеток прокладывается также скрытым способом – в канавках-штробах. После монтажа эти углубления заделываются штукатуркой или шпатлёвкой.
  7. Питающий провод подключается к розетке, в соответствии с прилагаемой к прибору инструкцией. Для удобства работы, внутренние жилы кабеля имеют различную окраску: фаза стандартно обозначается синим или красным цветом, нуль – чёрным, а оплётка заземляющей жилы окрашивается в жёлто-чёрную полоску.
  8. После подсоединения всех жил, нужно перепроверить правильность их подключения. Если не обнаружено никаких недочётов, на место устанавливается защитная крышка силовой розетки.
  9. Затем в щитовой подключается к сети питающий электрокабель.
  10. Последний шаг – тестирование правильности работы устройства. Для этого можно использовать индикаторную отвёртку, чтобы убедиться, что фаза и нуль кабеля точно соответствует нужным клеммам розетки. После этого можно включать вилку электропечи в установленную розетку, и приниматься за готовку.

Способ подключения электроплиты через колодку без розетки и вилки.

Установка накладных розеток отличается от встраиваемых моделей только способом монтажа. Для них не нужно выдалбливать в стене углубления – они крепятся прямо к её поверхности при помощи дюбель-гвоздей. Проводка к накладным устройствам также подводится снаружи, в специальных кабель-каналах. Трёхфазная розетка отличается от однофазной лишь большим числом клемм. При подключении проводки к ним, следует руководствоваться цифровыми обозначениями, или схемами подключения. Они даются в прилагаемой инструкции, либо обозначаются непосредственно на крышке прибора.

Заземление электрической плиты

Электрическая плита обязательно подлежит заземлению. Все работы в домах делят на 2 категории:

  • наличие общего заземляющего контура;
  • отсутствие заземляющего контура.

В первом случае понадобится медный гибкий провод сечением не менее 2,5 мм2, который необходимо проложить от электрического щита и подсоединить к корпусу плиты. Во втором случае поможет установка УЗО, выполнение зануления (используют проводник защитный нулевой) или оба способа вместе.

Там, где отсутствует централизованное газоснабжение, электрическая плита необходимое кухонное устройство и от того, как она подключена, зависит ее эксплуатация и срок пользования

При выборе кабеля или провода необходимо правильно подобрать марку, сечение провода и его количество, а также обратить внимание на производителя этого товара. И не забывайте, что электрический ток – источник повышенной опасности, приводящий к нежелательным последствиям

Поэтому, лучше доверить установку электрической плиты специалистам, которые знают все тонкости такого подключения, а также хорошо ориентируются в необходимых материалах, принадлежностях, приспособлениях и умеют пользоваться контрольно-измерительным прибором.

Требования

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

  • номинальное напряжение;
  • материал, что служит основой для проводных жил;
  • кабельное сечение;
  • удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Наверное, одним из важнейших аспектов, который будет играть роль, является материал изготовления кабельных жил. Лучше всего, если они будут медные. Сам по себе этот металл может подвергаться спаиванию при необходимости. Да и медный силовой провод является более гибким, нежели алюминиевый аналог. Но стоимость медного решения будет выше. Если выбор пал все же на алюминиевый аналог, то нужно понимать, что его монтаж не следует проводить в материалах, которые горят. Узнать, из чего сделан электрический провод, можно благодаря специальной маркировке на самом изделии.

Если говорить уже непосредственно о цифрах, то, как правило, большинство решений от известных брендов (Samsung или Electrolux) рассчитаны на потребление электроэнергии чуть менее 4 кВт. По этой причине и запас прочности провода подобрать по мощности нужно где-то с ориентацией на такой показатель.

Чтобы работа устройства была максимально безопасной, следует также обращать внимание и на следующие моменты

  • Если прокладывать шнур будет нужно прямо от щитка до электроплиты – достаточно шнура со стандартным сечением 1,5 кв. мм.
  • Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Такой вариант даст необходимый запас на случай подключения какой-то другой бытовой техники.

Важным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 или 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает либо 1-фазная, либо 3-фазная. Если первый вариант – то нужно будет приобретать провод с тремя жилами, а если второй – с пятью.

А также следует узнать, а поддерживает ли приобретаемое оборудование тот тип подключения, что был выбран. Например, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более мощные имеют 2 или 3-фазное подключение. Будет еще важен тип кабеля, который может использоваться, но об этом ниже.

Основные требования

Наиболее ответственный этап процесса установки – подключение к электросети. Электроплита является наиболее мощным потребителем электроэнергии квартире, поэтому её подключение дело ответственное. Если у вас отсутствует опыт электромонтажа бытовых электрических приборов, лучше доверьте процесс установки специалистам. Ошибки при присоединении способны привести к поражению электрическим током или пожару.

Для тех кто имеет базовые навыки работы с электричеством, провести процесс установки самостоятельно не составит труда. Главное соблюдать приведённые ниже правила:

  • электроплита должна иметь отдельный подводной кабель непосредственно от электрощита;
  • в электрощите для подключения предусмотреть отдельный автоматический выключатель, оптимально дифференциальный автомат;
  • номинал автоматического выключателя, должен быть равен максимально потребляемому электроплитой току или на ступень больше;
  • сечение подводного кабеля в мм2 следует выбирать не меньше, чем номинальный ток автоматического выключателя делённый на десять;
  • обязательно обеспечить надёжное заземление.
