Как установить доводчик на дверь: монтируем своими руками

Регулировка доводчиков

Устройство наиболее популярного дверного изделия

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

  • Пассатижи.
  • Ключи гаечные.
  • Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Схема регулировки скорости закрывания двери

Работа доводчика аналогична работе автомобильного амортизатора.

Схема работы доводчика

При этом:

  • Человек, прикладывая некоторое усилие, открывает дверь.
  • Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
  • Пружина взводится, и при освобождении начинает обратный ход.
  • Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
  • Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
  • Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
  • Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
  • Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

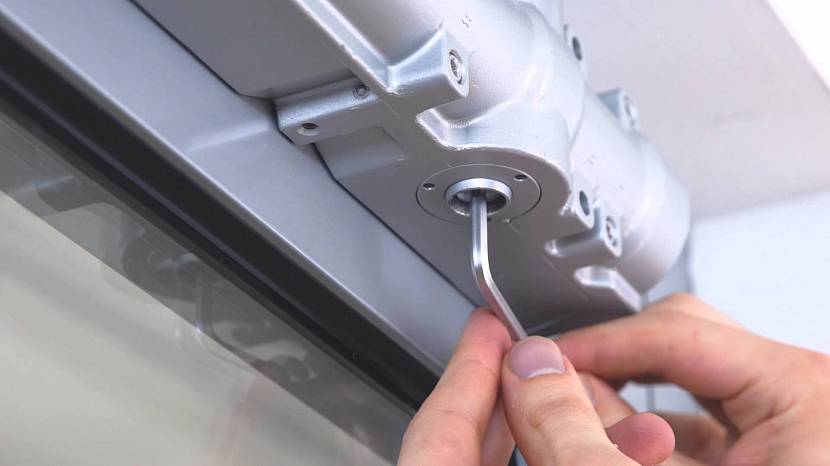

Регулировка доводчика дверного

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Установка дохлопа

Регулировка дверного доводчика: видео и фото вам помогут

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винты регулировки хлопка и скорости

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Регулировка открывания двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Схема регулировку открытого положения двери

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

После этого:

  • Двери остаются открытыми при их распахивании на нужный градус.
  • В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

Фиксация двери в открытом положении

  • Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
  • При неполном распахивании, полотно перемещается в обычном режиме без задержек.
  • Величина натяжения пружины устанавливается регулировочной гайкой.
  • Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Отрегулированный дверной доводчик

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Как правильно установить дверной доводчик

Процесс установки состоит из следующих этапов:

  • разметка по шаблону;
  • сверление отверстий;
  • монтаж корпуса и упорной пластины;
  • соединение рычага с тягой;
  • регулировка.

Шаблон входит в комплект большинства современных моделей. Если его нет, то можно просто приложить лист плотной бумаги к корпусу и ручкой или шилом разметить на нем крепежные отверстия и месторасположение оси.

Наложение шаблона

На листе шаблона нанесены две перпендикулярные риски. Горизонтальную надо совместить с верхом полотна, вертикальную — с осевой линией петель. Ее нужно наметить на раме.

Здесь возможны такие варианты:

  1. Доводчик устанавливают со стороны петель. Осевая прочерчивается карандашом и достаточно длинной линейкой.
  2. Устройство крепится с обратной стороны. Потребуется замерить расстояние от угла двери до центра петли. Далее оно откладывается с изнанки полотна, и по рискам прочерчивается линия.

От аккуратности и точности разметки напрямую зависит качество установки и четкость функционирования аппарата.

Сверление отверстий

Размеченные отверстия переносятся с шаблона на деревянные двери шилом, а на стальные или алюминиевые — кернером. Сверлом указанного в инструкции диаметра делают отверстия согласно разметке. Перед началом установки нужно разъединить рычаги. На одних моделях они снимаются со щелчком, на других потребуется отвинтить болт.

Не пытайтесь монтировать, стоя на случайных опорах — стульях, столах, коробках и т.п. Это приведет к падению и травмам. Работайте с инвентарных стремянок.

Монтаж доводчика

Нужно приложить корпус к просверленным отверстиям, выбрать крепеж, соответствующий материалу полотна и коробки — саморезы по дереву или железу. Для тонких и легких дверей рекомендуется крепить устройство и рычаг на сквозные винты и гайки с подкладыванием крепежных пластин.

Соединить рычаг с тягой и отрегулировать

Присоединение тяги с рычагом занимает секунду: достаточно совместить обе части и прижать до щелчка. Перед этим необходимо отрегулировать усилие прижима. Это делают, удлиняя или укорачивая один из рычагов. Вращая резьбовую тягу, устанавливают необходимый ее размер. Чем длиннее плечо, чем ближе оно к перпендикуляру, тем меньше прижимное усилие. Тогда доводка проходит мягко и плавно.

Если стоит защелка, фиксирующая створку в закрытом состоянии, усилия прижима должно хватать для того, чтобы она сработала

Для двери с улицы важно, чтобы пружина могла преодолевать ветровую нагрузку

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна

Заменить его может встроенный в слайдер специализированный стопор.

Параллельная установка доводчиков дверей

Параллельная установка

Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к.

при параллельной установке эффективность доводчика будет ниже. Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком.

Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

5 советов по эксплуатации механизма

Правильно установить доводчик это дело одно, совсем другое следить за ним и правильно эксплуатировать. Следующие советы помогут вам продлить срок работы прибора и уберегут его от преждевременной поломки.

Принудительно закрывать двери с доводчиком, не дожидаясь его полного закрытия нельзя. В противном случае, такая нетерпеливость приведет к тому, что элементы прибора быстро выйдут из строя. Если уж вас не устраивает скорость закрытия, отрегулируйте ее так, чтобы полотно закрывалось быстрее.
Следите за тем, чтобы дети не катались и не висели на дверях. Вешать на ручки дополнительный груз, к примеру, пакеты с покупками, тоже запрещено.
Когда ваш доводчик не оснащен системой фиксации двери в одном положении, не стоит в открытом положении, блокировать ее ход. К примеру, не устанавливайте на пути габаритные предметы или не фиксируйте ее, привязав за ручку. Когда требуется некоторое время держать полотно открытым, лучше отсоедините систему рычагов доводчика.
Если доводчик установлен на улице, его требуется уберечь от солнечных лучей и осадков. Более того, в такой холодной среде механизм придется регулировать два раза в год.
Регулярно, не менее двух раз в год, смазывайте шарнирные узлы прибора консистентной смазкой. Это предотвратит его преждевременный износ.

Будьте уверенны, доводчик, установленный таким простым способом, будет длительное время выполнять свои функции. А при должном уходе, вы продлите срок его эксплуатации. Для наглядности, предлагаем вам просмотреть видео, как установить доводчик на дверь, чтобы быть еще больше уверенным в своих силах и выполнить задачу!

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор

Заменить его может встроенный в слайдер специализированный стопор.

Инструкция по установке

Монтаж изделия предполагает четкую последовательность действий. Пошаговая инструкция позволит получить общую картину всего объема работ и не сбиться с курса. Установка металлической двери состоит из четырех этапов.

Схема монтажа металлической двери

Подготовка проема

Места расположения проемов в строении предусмотрены проектом. Делают их на стадии строительства или вырезают бензопилой после возведения дома.

Во время строительства вырезают проем для двери

Ширина проема должна быть на 150 мм больше, чем этого требует дверная конструкция. Это нужно для установки обсадной коробки с шириной 65 мм. Вверху также необходимо оставить зазор 15 см, который со временем будет закрыт осевшими венцами.

При замене старой каркасной двери подготовка проема начинается с ее демонтажа. Разобрать конструкцию не составит особого труда. Для этого нужно:

  1. Снять полотно. Если оно держалось на разборных петлях, то откройте дверь и приподнимите ее ломом. Если петли были неразборные, выкрутите отверткой саморезы, удерживающие створку в коробке.

    Демонтаж старой двери

  2. Проще всего разобрать своими руками деревянную коробку. Для этого выкрутите все крепления или распилите стойки по бокам и оторвите их ломом. Металлический короб отпиливается обычно болгаркой.

    Демонтаж дверной коробки

  3. Произведите зачистку проема от изношенного утеплителя, оставшихся креплений, кусков штукатурки.

Сборка и монтаж обсады

Окосячкой или обсадой называют брусья по периметру проема, которые формируют жесткое основание для крепления двери. Она не препятствует усадке деревянного строения, но защищает при этом проемы от перекосов, которые появляются под воздействием оседающих венцов. При установке обсадной коробки в торцах проема делается фрезером паз.

Для установки окосячки необходимо вырезать паз в торцах проема

Затем в него вставляют брус. Его еще называют планкой скольжения, по которой оседает весь дом. Контуры проема остаются при этом неизменными.

В паз устанавливается планка скольжения

Также возможно применение других конструкций обсады, которые выполняют абсолютно ту же функцию. Выбор типа соединения – дело вкуса.

Варианты устройства обсады

Вверху устанавливается поперечная рейка, а в зазор кладется мягкий утеплитель. Брусья по бокам наращивают досками, ширина которых равняется ширине торца. В результате этих действий получается черновая коробка, к которой будут крепить железную дверь.

Дверная обсада устраивается по аналогии с оконнойГотовая обсада

Установка коробки и полотна

Для строений из дерева выбирают обычно рамы с высокой степенью жесткости. Как правило, это сварной механизм, сделанный из листового материала толщиной не менее 2 мм.

Прежде чем вставить раму входной двери в проем, ее следует утеплить минеральной ватой и уплотнить тем самым стыки. Нередко встречаются изделия с утепленным коробом. В таком случае не требуется дополнительных манипуляций перед монтажом.

Зазор между дверной коробкой и обсадой должен быть в диапазоне от 1,5 до 3 см. Он заполняется монтажной пеной.

После того как вам удалось поставить железную коробку в проем, выровняйте ее и зафиксируйте. Чтобы нагрузка равномерно распределилась на всю стену, рекомендуется увеличить число точек крепежа.

После установки коробки в проем производят ее выравнивание и фиксацию

Следующий шаг – навешивание створки. В железных дверях применяют 2 метода крепежа:

  • Сварные наружные петли. Чтобы надеть полотно, его нужно приподнять и насадить верхнюю часть петли на штырь. Такое крепление считается ненадежным, так как петли легко срезаются.
  • Скрытые петли. Они вставляются в створку, лутку и считаются взломостойкими. Чтобы произвести монтаж, понадобится ключ-шестигранник, которым закручиваются фурнитурные элементы.

Путем открывания и закрывания двери проверяют правильность ее навески

Правильность навески двери проверяется путем ее открывания и закрывания.

Заполнение щелей монтажной пеной

По окончании установки необходимо запенить щели вокруг железной коробки. Если не хотите, чтобы на раме остались следы пены, оклейте ее края малярным скотчем.

После застывания монтажной пены убираются ее излишки. В качестве декора металлическую дверь обрамляют наличниками. Накладные планки крепятся при этом не на стену, а на стальную коробку.

Видео описание

И ещё одна видео-инструкция установки доводчика:

Регулировка и настройка прибора

С целью обеспечения комфортной работы доводчика, после монтажа проводят его настройку. Регулировке подвергаются все приборы не зависимо от их назначения: устанавливается ли лёгкая конструкция на внутреннюю дверь, это сложный в исполнении доводчик на калитку или ворота на участок. Заключается процесс в настройке темпа закрывания. Регулировка производится вращением винтов в два этапа:

Сначала регулируется темп закрывания в период доводки дверей до закрытого состояния. То есть скорость движения по траектории угла от 150 до полного закрывания. Регулировочный винт вращают до тех пор, пока дверь не будет закрываться плавно с нужной скоростью.


Регулировка винтов Источник roomester.ru

  • После этого производят регулировку темпа закрывания из полностью открытого состояния на траектории движения от 900 до доводки (примерно 150 до закрытия). Этот процесс также заключается в настройке регулировочного винта.
  • Если в итоге закрывание происходит медленно, нужно настроить пружину доводчика. Это делается за счёт специальной гайки (обозначается в инструкции отдельной цифрой).

В заключение отметим, что в зависимости от типа дверного полотна производители предлагают к установке широкий спектр моделей доводчиков. На любую дверь можно найти «свой» доводчик. В каждом случае технологии крепления и способы регулировки будут иметь свои особенности. Учитывая это, можно оснащать доводчиками любые двери и пользоваться этими удобными и функциональными приспособлениями.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

p, blockquote 4,0,0,0,0 —>

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

p, blockquote 5,0,0,0,0 —>

  1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
  2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

p, blockquote 8,0,0,0,0 —>

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

p, blockquote 10,0,0,0,0 —>

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

p, blockquote 11,0,0,0,0 —>

  1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
  2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
  3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
  4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
  5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
  6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Дополнительные рекомендации

В большинстве своем доводчик для входной металлической двери не требует специального ухода. Главное, установить механизм, подходящий по климатическому предназначению: комнатный доводчик при монтаже на входную дверь заклинит при первых же морозах. Для защиты от влаги, а также грязи на уличных системах доводчики крепят только со стороны помещения.

Если дверь выходит на улицу, то в него все же попадает пыль и грязь, которую нужно удалять. Каждый сезон механизм надо регулировать, а при необходимости смазывать, заменять масло, ведь его вязкость сильно зависит от температуры.

Ни в коем случае нельзя подпирать полотно или вставлять клинья, чтобы дверь долго была открытой. Это может привести к вытеканию масла из механизма и выходу его из строя. Исключения составляют устройства со стопором, им фиксация не страшна.

Еще что нельзя делать с дверью, обустроенной доводчиком, так это с силой ее закрывать, притягивать, ускорять движение полотна. Оно должно закрываться только самостоятельно. Такая «вредная привычка» жильцов приводит к тому, что сбивается регулировка винтов устройства

Также важно проверять петли и корректировать их, чтобы полотно не проседало. Если смазка начинает подтекать, механизм работает со сбоями, необходимо заменить доводчик на новый. Доводчик – важная фурнитура металлической двери

Она позволяет работать полотну плавно и без лишнего шума. Так как правильно поставить доводчик на железную дверь несложно, то можно сделать это самостоятельно, не прибегая к услугам мастера

Доводчик – важная фурнитура металлической двери. Она позволяет работать полотну плавно и без лишнего шума. Так как правильно поставить доводчик на железную дверь несложно, то можно сделать это самостоятельно, не прибегая к услугам мастера.

Частые неисправности

Неисправности дверного устройства могут быть такими:

  • повреждение или поломка штанги;
  • появление трещин в элементах механизма;
  • изгиб, излом рычага;
  • заедание рычажной тяги;
  • износ сальников;
  • поломка крепежей.

К этим дефектам приводят следующие факторы:

  1. неправильная эксплуатация механизма;
  2. внешние воздействия на дверной блок (удары, сильный ветер);
  3. подкладывание камня или постороннего предмета для фиксирования двери в открытом положении.

Повреждения исправляют, выполняя ремонт доводчика двери своими руками. Если дефект невозможно устранить, то механизм покупают.

Устройство доводчика двери

Данное устройство состоит из таких механизмов и деталей:

  • пружина;
  • литой алюминиевый корпус;
  • прецизионный поршень;
  • регулировочные клапаны;
  • зубчатые шестерни;
  • игольчатый подшипник;
  • резиновые уплотнители;
  • крепежи.

Механизм работы доводчика устроен следующим образом.

Главным элементом конструкции является пружинный механизм, который при сжатии накапливает энергию, необходимую для закрытия дверей. Процесс сжатия происходит с помощью передачи усилия рычажной тяги на пружину. Зубчатые шестерни и рейки приводят в движение поршень, при этом масло по внутренним протокам поступает в свободную часть корпуса. Регулировка скорости перетекания жидкости влияет на скорость закрытия.

Если масло не попадает в освобождающийся корпус устройства, дает течь вследствие разгерметизации, то дверной механизм не работает. Проблему удастся решить с помощью ремонта.

Утечка рабочей жидкости

Утечка масла возникает из-за больших колебаний температуры окружающей среды. Часто течь появляется в холодное время года. Густота масляной жидкости напрямую зависит от перепадов температуры.

Второй причиной появления утечки масла является разгерметизация короба, которая возникает при его повреждении. Если дефект не сильный, необходимо устранить его с помощью простого герметика. Если трещина большая или вытекло масло в полном объеме, методы устранения герметиком не дадут положительного результата, поэтому доводчик меняют.

В случаях слабой заливки жидкости на заводе его добавляют в дверное устройство. При этом выбирают синтетическое моторное масло или амортизаторную жидкость. Заливка масла осуществляется через регулировочные клапаны.

Повреждение рычажного механизма

При неисправностях в работе механизма особое внимание уделяют штанге, проверяют ее состояние и наличие повреждений. При малейших неисправностях осуществляют ремонт

Проблему можно устранить своими руками. Перед тем как починить испорченную штангу, следует ознакомиться с инструкцией по ремонту и монтажу доводчика и действовать согласно ей.

Это интересно: Установка железных дверей своими руками — изучаем подробно

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
