Дачный водопровод из пластиковых труб и его утепление своими руками: Пенопластовые и базальтовые утеплители

Выбор оптимальной схемы

Для того чтобы определиться с наиболее подходящей схемой, нужно учесть ряд важных обстоятельств, среди которых:

  • периодичность использования дачной бани;
  • количественно выраженная потребность в литрах;
  • финансовые возможности дачника;
  • стремление хозяина проложить водопровод один раз и на 10-15 лет забыть о ежегодной сборке/разборке;
  • протяженность и конфигурация наружной линии.

Обязательно нужно учесть, желает ли хозяин заняться прокладкой летнего водопровода своими руками или решил предпочесть услуги бригады строителей. Рассмотреть все частные случаи мы, безусловно, не сможем, но общие постулаты в выборе схемы зададим.

Существуют два варианта прокладки дачного водопровода, не подлежащего зимней эксплуатации, это:

  • Временный. Проложенный по поверхности, установленный на невысокие стойки или слегка присыпанный землей трубопровод. Сооружают систему из гибких шлангов с защелками или из ПВХ труб с фитингами, угловыми муфтами, кранами. Плюсы в простоте сборки, доступной неопытному мастеру. Привлекает скорость сооружения и относительная дешевизна. Минусы в возможности случайно повредить, в доступности для хищений и неудобстве мешающих передвижению по участку элементов.
  • Стационарный. Проложенный в мелкой траншее, заглубленной на 0,3 — 0,8 м от поверхности, водопровод. Для сооружения его обычно покупают трубы ПН, которые состыковывают сваркой, или трубы ПНД с удобными соединительными и угловыми фитингами. Плюсы в надежности, комфорте на участке, защищенности от нежелательных посягательств. Да и возиться с ежегодной сборкой не нужно. Минус в затратах, как финансовых, так и трудовых.

К числу преимуществ обоих способов относят малую толику земляных работ по сравнению с сооружением зимнего водоснабжения.

Не нужно усердствовать с заглублением линии даже стационарного летнего трубопровода. Ему не страшен мороз, если система законсервирована. Глубину закладки его определяют критерии использования земельного надела:

  • 0,3 — 0,4 м  вполне достаточно для расположения водоносной линии под газоном или вдоль дачной дорожки;
  • 0,7 — 0,8 м нужно, если магистраль пройдет под грядками, чтобы не повредить трубы лопатой.

При неглубокой закладке можно применить народную хитрость и закрыть трубопровод сверху согнутым «домиком» листовым железом, разрезанной вдоль старой трубой большого диаметра и т.д. Защищенный летний трубопровод не станет «диктовать условия» при переносе клумб и грядок.

Новые технологии в утепления

Нынешние разработки предоставляют возможность проложить зимний водопровод из незамерзающей трубы, изготовленной с применением современных инноваций в заводских условиях.

Она выглядит следующим образом:

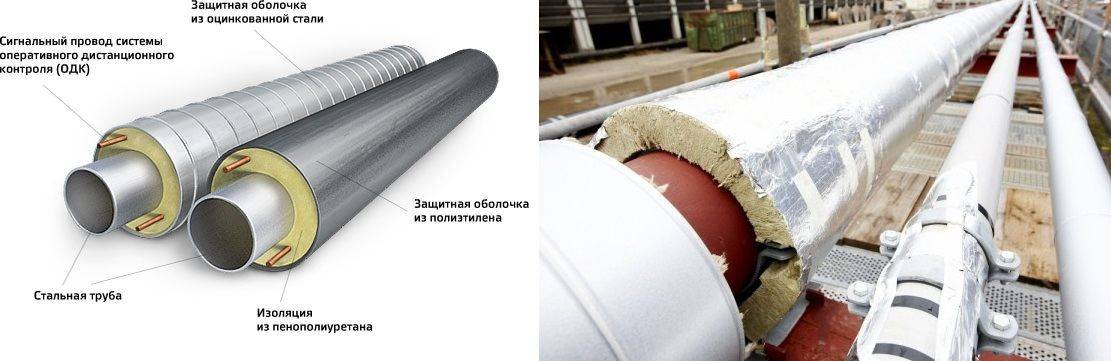

  • В качестве материала используется гибкий полимер, позволяющий избежать лишних соединений;
  • на ее поверхности установлен специальный утеплитель, отвечающий современным требованиям качества;
  • сверху утеплительного слоя располагается гидроизоляция, способная ограничить трубопровод от нежелательной влажности;
  • вдоль трубопровода предусмотрена прокладка обогревательного кабеля, поддерживающего плюсовую температуру.

Такие трубы предусмотрены для прокладки в северных районах в условиях значительных понижений температуры. Они способны эксплуатироваться при температуре не ниже -40°C. Могут выдержать рабочее давление 1,0-1,6 МПа, чего вполне хватает для нужд бытового водопровода.

Такие трубы выпускаются с диаметром 25-110 мм, что позволяет передавать большие объемы воды, либо другой жидкости. Реализуются они в бухтах необходимой длины, что позволяет без состыковки провести трубопровод от места водозабора до места использования воды.

В качестве новой разработки на строительном рынке представлена жидкая теплоизоляция, которая наносится на внешнюю сторону трубопровода в виде краски и оберегает его от воздействия холода и влаги.

Утепление труб водопровода внутри здания

Когда необходимо теплоизолировать трубы внутри помещений, для этого применяют пенополистирольные, стекловолоконные или базальтовые материалы. Все они обогревают систему за счет способности накапливать внутри воздух.

Пенополистирол

Пенополистирол – наиболее распространенный утеплитель для водопроводных труб. Возможно его использование не только для теплоизоляции внутри здания, но и подземного наружного утепления.

Пенополистирол выпускают в виде изоляционных скорлуп из двух полукругов. Сверху такую изоляцию покрывают защитным слоем, который крепят в местах соединения скорлуп.

Стекловолоконные материалы

Стекловолоконные материалы применяются обычно для утепления металлопластиковых труб. Потребность в использовании дополнительных средств таких, как рубероид или стеклоткань из-за низкой плотности стекловаты, приводит к значительным денежным затратам при их использовании.

Базальтовые материалы

Утеплитель для труб водопровода из базальта может применяться без лотков. Такие материалы из-за своей цилиндрической формы просты в монтаже. Защитный слой выполняют из рубероида, фольгоизоля, пергамина. Единственный недостаток базальтовых утеплителей – их высокая стоимость.

Теперь вы знаете, как правильно утеплить водопровод как на улице, так и внутри помещения, и мы надеемся, что без труда справитесь с поставленной задачей.

Виды садового акведука

Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.

Летний вариант

Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.

Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.

На заметку! Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.

Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.

Система полива

Схема

Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.

Типовая схема дачного водопровода

Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника.

Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана

Капитальная система

Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.

Ввод ПНД трубы в дом

Утепление

Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.

Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:

  1. Базальтовые утеплители в виде готовых цилиндрических модулей.
  2. Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
  3. Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.

Изоляция для труб из вспененного полиэтилена По статистике,  глубина промерзания грунта зимой в России превышает 1 метр. Для глины и суглинка Москвы и области это…

На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.

В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.

Разморозка труб водопровода и канализации Россия находится в суровом климатическом регионе, поэтому в зимний и ранневесенний периоды существует риск…

Как выбрать?

Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.

Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!

Для сборки трубопровода подземным способом используют два типа полиэтилена:

  1. ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
  2. ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.

Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.

Центральное водоснабжение

  1. Что необходимо для подключения к центральному водопроводу?

Для начала — техусловия на подключение. Затем в соответствии с ними осуществляется собственно подключение с обязательной установкой прибора учета расхода воды.

  1. Кем осуществляется выдача технических условий на водоснабжение?

Местным «Водоканалом».

За водой — сюда

Правила выдачи технических условий на водоснабжение регламентируются постановлением правительства РФ №83 от 13.02.2006.

Для подачи заявки на выдачу техусловий необходимы:

  • Документы на право владения землей;
  • Чертеж участка с указанием его границ и расположения дома;
  • Разрешение на строительство;
  • Перечень необходимых ресурсов (в нашем случае — ХВС);
  • Срок ввода дачного дома в эксплуатацию (разумеется, если его строительство не завершено);
  • Информация о максимальной плановой нагрузке на соответствующую инженерную систему (читай — количество кранов в доме).

Техусловия для подключения частного дома к канализации и водопроводу

  1. Какой водосчетчик можно установить на водоснабжение дачного дома?

При суточном расходе воды до 10 кубов СП 30.13330.2016 рекомендует использовать прибор учета размером ДУ 15.

Счетчик должен пройти поверку. После установки одна из гаек счетчика пломбируется производителем «Водоканала», чтобы предотвратить его несанкционированный демонтаж и отбор воды в обход прибора.

Кроме того: если в водомерном узле есть обводная линия, предназначенная для подачи воды во время поверки счетчика, установленная на ней  запорная арматура должна быть закрыта и опять-таки опломбирована.

Водомер с обводной на дачных участках и в частных домах практически не встречается

  1. Какая арматура должна быть установлена в водомерном узле?

Согласно тому же СП 30.13330.2016, перед прибором учета должны стоять кран и механический фильтр.

Кроме того, в водомере могут устанавливаться:

ИзображениеОписание

Современный шаровый кран

Кран или обратный клапан после водосчетчика. Они позволят снять счетчик для ремонта, замены или поверки, не сбрасывая всю воду из внутреннего водопровода.

Редуктор поршневой

Редуктор давления. Он необходим, если давление воды в магистрали превышает нормативные 4,5 кгс/см2. Это возможно, если ваш участок расположен на местности с переменной высотой рельефа или по соседству с высотными зданиями.

Универсальный манометр

Манометр, позволяющий визуально контролировать давление.
  1. Где расположить водомер?

На вводе внутри дома или в колодце, сразу после врезки в магистраль. Во втором случае должны соблюдаться два условия:

  1. Температура в колодце не должна опускаться ниже +5 градусов;
  2. Производитель прибора учета должен гарантировать его работу при затоплении.

Водомер в колодце

  1. Кто отвечает за состояние водомера в колодце, находящемся за границей участка?

Владелец участка. Более того, «Водоканал» может выдать ему предписание в кратчайшие сроки устранить обнаруженные утечки воды и выставить счет за эти утечки по проходимости трубы в том случае, если место утечки расположено до счетчика.

Как утеплить трубы водоснабжения самому

Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.

В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.

Утепление ППС скорлупой

Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:

  • На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
  • После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
  • Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.

Монтаж ППС скорлупы

Утепление водопровода саморегулирующимся электрокабелем

Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.

Комплект с саморегулирующимся кабелем для помещения в трубопровод

Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:

  • Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
  • Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
  • После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
  • Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.

Монтаж нагревательного электрокабеля на трубу

Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.

Теплоизоляция для труб водоснабжения

В широком ассортименте теплоизоляционных материалов не сложно запутаться. Чтобы выбрать оптимальный вариант, нужно, как минимум, знать основные виды и типы, ключевые характеристики и особенности.

Теплоизоляция водопроводных труб выполняется различными утеплителями, которые сгруппированы ниже (в виде классификации) по принципу единства технологии утепления.

Жесткие утеплители

В эту категорию входят пенопласт, пенополистирол (2560-3200 руб/куб) и Пеноплекс (3500-5000 руб/куб), теплоизоляционные свойства и цена зависят от плотности.

Укладка водопроводных труб в короб из пеноплекса

Рулонные утеплители

В этом сегменте представлены: полиэтилен (как дополнительный материал), пенофол фольгированный (50-56 руб/м.кв), вата (минеральная (70-75 руб/м.кв) и стекловата (110-125 руб/м.кв)), поролон мебельный (250-850 руб/м.кв в зависимости от толщины).

Утепление труб водоснабжения рулонной теплоизоляцией также сопряжено с трудностями, которые заключаются в гигроскопичности материала. Т.е. утеплитель теряет свои свойства под воздействием влаги, а значит, имеет более узкую сферу применения, или нуждается в дополнительной защите. Плюс, необходимо продумывать способ крепления утеплителя на трубе.

Маты базальтовые теплоизоляционные и поролон для утепления водопроводных труб

Сегментные (кожуховые) утеплители

Кожух-утеплитель для труб – наиболее прогрессивный вариант теплоизоляции трубопровода. Оболочка для утепления водопроводной трубы обеспечивает максимальную герметичность и как следствие, создает надежный теплоизоляционный слой.

Выделяют разновидности сегментных утеплителей:

Скорлупы из пенопласта для утепления водопроводных труб жесткие (теплоизоляционный кожух для труб – скорлупа из пенополистирола (ППУ) или вспененного пенопласта. Цена от 190 руб/м.п, зависит от толщины и диаметра цилиндра);

Напыляемые утеплители (ППУ)

Особенность утепления методом напыления пенополиуретана в том, что теплоизоляция наносится на поверхность трубы, обеспечивая 100% герметичность (стоимость компонентов для ППУ заливки от 3,5 евро за кг).

Количество компонентов определяется толщиной заливки, работа оплачивается дополнительно). В среднем стоимость утепления напылением пенополиуретана составляет 15-20 долларов/м.п.

К напыляемым утеплителям также относится краска теплоизоляционная для труб. Нанести можно самостоятельно, т.к. термокраска продается в баллончиках в виде аэрозоля.

Слой краски в 20 мм. заменяет 50 мм утеплителя из базальтовой ваты. Кроме того, это единственный материал, который не подвержен повреждениям со стороны грызунов.

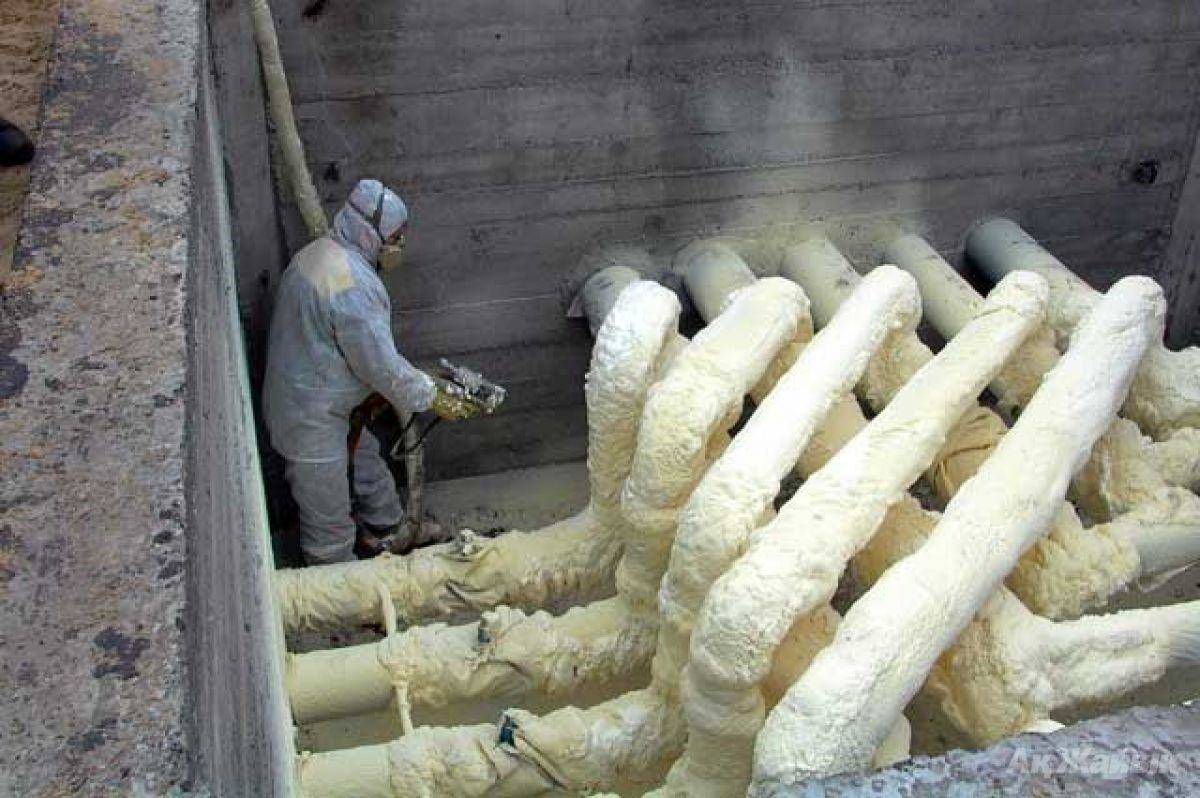

Утепление водопроводных труб методом напыления пенополиуретана (ППУ) Водопроводная труба утепленная пенополиуретаном (ППУ)

Выбирая теплоизоляционный материал для утепления труб водоснабжения, нужно принять во внимания такие факторы:

место установки трубопровода

Утепление труб, проведенных по земле и расположенных под землей выполняется разными способами, даже при применении одних и тех же материалов (важно также учесть до или ниже уровня промерзания уложены трубы);
частота эксплуатации трубопровода. Например, на даче, которая не предназначена для постоянного проживания, достаточно просто избежать разрыва трубы

Для этого устанавливается ресивер или выполняется утепление водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;
показатель теплопроводности труб (пластиковые, металлические);
устойчивость к влаге, горению, биологической активности, ультрафиолету и т.д. определяет необходимость защиты утеплителя от названных факторов;
простота монтажа;
стоимость;
срок службы.

Этапы утепления канализации в грунте

Первым делом готовится траншея. При этом глубина должна быть на 10 см больше запланированной, для создания амортизационной подушки из утрамбованного песка.

Сама система наружной канализации собирается на поверхности, и там же утепляется.

Но первоначально, стыки коммуникаций замазываются герметиком, дабы предотвратить появление зазоров. Далее укладываются гидроизоляционные материалы, но если на материале предусмотрена своя гидроизоляция, этого не потребуется. В противном случае имеет смысл применить полиэтиленовую плёнку или фольгу.

Далее наступает этап собственно теплоизоляции. Если используется керамзит, то в защите от сырости нуждаются не только трубы коммуникаций, но и сама траншея.

Скорлупу из пенопласта прилаживают на трубы и скрепляют алюминиевой лентой. Для закрепления технической ваты потребуется строительный скотч. Оба материала располагаются влагозащищённым слоем наружу.

При утеплении важно следить, чтобы материал был уложен максимально плотно. Это необходимо для того, чтобы избежать возможной деформации и повреждений из-за смещения грунта.. После того как всё сделано, система укладывается в траншею с предусмотренным уклоном

Обычно уклон составляет 1-2%. Чем меньше уклон, тем надёжнее должен быть материал изоляции. Труба засыпается защитным слоем песка, но уплотняется он только по бокам, над самой трубой этого делать не нужно, дабы не повредить самой трубе.

После того как всё сделано, система укладывается в траншею с предусмотренным уклоном. Обычно уклон составляет 1-2%. Чем меньше уклон, тем надёжнее должен быть материал изоляции. Труба засыпается защитным слоем песка, но уплотняется он только по бокам, над самой трубой этого делать не нужно, дабы не повредить самой трубе.

Последний этап – засыпка траншеи грунтом. Делать это лучше с запасом (создать холмик), так как грунт неизбежно осядет со временем.

Скомбинировав несколько видов утепления, можно добиться идеального результата. И хотя не все монтажники считают сложные процедуры утепления обязательными, лучше вложить средства на начальном этапе, чем тратить силы и деньги позже, бесконечно ремонтируя систему.

Сложное устройство теплоизоляции канализационных труб в земле выйдет дороже, но оправдает себя в будущем и гарантирует комфорт и спокойствие жильцам.

Выбор труб для сезонного водопровода

Для устройства садового водопровода можно использовать материалы:

  • Сталь;
  • Полипропилен;
  • Полиэтилен низкого давления.

Стальные трубы

Использование стальных труб при укладке дачной инженерной сети является самым нерациональным решением.

Достоинства стали:

  • Прочность;
  • Устойчивость к воздействию температур.

Однако, при обустройстве сезонного варианта данные плюсы не являются существенно важными. При этом минусов у подобного материала куда больше:

  • Подверженность коррозии;
  • Большой вес;
  • Обрастание грязью и солями;
  • Сложность обработки.

Трубы из полимерных материалов

Полимерные трубы являются куда более удачным вариантом для обустройства сезонного дачного водопровода.

К плюсам можно отнести следующее:

  • Они легкие;
  • Не ржавеют;
  • Благодаря гладкости поверхности на них ничего не скапливается и не откладывается;
  • Их легко перевозить даже в багажнике легкового автомобиля.

Давайте подробнее рассмотрим каждый вид пластика.

Трубы из полипропилена

Уличный водопровод из полипропиленовых патрубков беспроигрышный вариант. При этом важнейшим преимуществом ПП-труб является возможность их неразъемной стыковки довольно простым способом. Для сборки два патрубка нагревают паяльником до момента начала плавления, затем сразу соединяют их, тем самым получается довольно прочное скрепление без особых усилий. Но если вы паяете трубы впервые, то целесообразнее сначала потренироваться на ненужных кусках.

Еще одним плюсом является тот факт, что угроза протечек в подобной системе сводится к минимуму. Поэтому нет нужды волноваться за вероятные порывы и протечки при скрытом способе укладки водопровода.

Трубы из полиэтилена низкого давления

Для укладки сезонной сети из ПНД труб понадобятся только ножовка и специальный торцовочный нож конусовидной формы. Инструменты предназначены для нарезки патрубков.

Гайки на фитингах необходимо будет закручивать исключительно руками – при использовании гаечного ключа возможна перетяжка, приводящая к дальнейшим протечкам.

Металлопластиковые трубы

Металлопластиковые трубы представляют собой довольно сложную конструкцию. Первый слой – пластик. Поверх него идет клеевой слой. Следом – алюминиевый, который несет основную нагрузку. Алюминий покрыт ещё одним клеевым слоем, который, в свою очередь, защищен слоем пластика. Это действительно неплохой вариант. Трубы легкие, долговечные, не подверженные коррозии и могут выдерживать довольно сильный нажим без вреда для себя.

Но сложность изготовления и высокая стоимость алюминия приводят к тому, что цена на них установлена довольно высокая. Многих людей, которые готовы потратить десятки тысяч рублей, чтобы оборудовать летний водопровод на даче.

Общие сведения

Как устроен водопровод под слоем земли

Когда почва промерзает до отрицательных температур, подземный трубопровод для воды подвергается опасности. Носитель в системе может замерзнуть, водопровод перестанет работать. Самый надежный способ избежать проблем – монтаж системы ниже уровня промерзания почв. Другим способом защиты системы считается применение утепляющих материалов.

Нормы строительства по СНИП

В СНиП 31. 13330. 2012 пункте 11.40 трубы следует укладывать на пол метра ниже, чем уровень земли, который промерзает до нуля градусов. Эта мера необходима, чтобы не образовывались пробки из льда внутри трубопровода, и они не вызывали разрывы труб, потому что трубопрокаты увеличиваются в объемах во время замерзания.

В пункте 11.41 указывают, как вычислять изолинию замерзания почвы. Необходимо опираться на свои наблюдения, либо пользоваться эксплуатационным опытом, существующим в районе. Данная информация может быть в гидрометцентре, либо организациях, которые осуществляют водоснабжение. Если этих сведений нет, то высоту прокладки труб рассчитывают по теплотехническим расчетам.

Внимание! Главной опасностью во время промерзания трубопровода под землей считается их разрыв. Ремонт системы в данной ситуации занимает много сил и времени

Как защитить трубы при низких температурах

Не всегда возможно проложить трубопровод ниже, чем уровень промерзания температуры. В некоторых случаях причиной являются технические условия, к примеру, выводящий из скважины патрубок располагается выше уровня слоя, в котором земля промерзает.

Внимание! Уровень промерзания определяют, исходя их специфики климата в регионе. В средней полосе глубина промерзания лежит в пределах 1 – 1.3 метра, это зависит от вида почвы. Если зимы в регионе суровые, то глубина для прокладки трубопрокатов составит более двух с половиной метров

Данный способ укладки считается дорогим, как и ремонт в случае необходимости

Если зимы в регионе суровые, то глубина для прокладки трубопрокатов составит более двух с половиной метров. Данный способ укладки считается дорогим, как и ремонт в случае необходимости

В средней полосе глубина промерзания лежит в пределах 1 – 1.3 метра, это зависит от вида почвы. Если зимы в регионе суровые, то глубина для прокладки трубопрокатов составит более двух с половиной метров. Данный способ укладки считается дорогим, как и ремонт в случае необходимости.

Метод защиты от промерзания выбирают в зависимости от условий, в который работает водопровод, формы трубопровода, температуры окружающей среды. Также на выбор влияет легкость применения методики, ее эффективности в конкретной ситуации, также стоимости работ.

Погружной насос

  1. Как организовать водоснабжение своими руками на даче из глубокой скважины?

Для этого необходимы:

Погружной насос. По своему устройству скважинные водяные насосы делятся на вибрационные, вихревые и многоступенчатые.

Вибрационные дешевы, но обладают небольшим межремонтным ресурсом и способствуют заиливанию скважины, вихревые (с одним рабочим колесом) весьма чувствительны к количеству взвесей. Многоступенчатые насосы способны поднимать воду с умеренным количеством песка на сотни метров благодаря наличию нескольких последовательно соединенных рабочих камер;

Устройство многоступенчатого скважинного насоса

  • Обратный клапан. В этой схеме он монтируется непосредственно на выходном патрубке насоса;
  • Напорная труба (как правило, полиэтиленовая);
  • Мембранный гидроаккумулятор, подключенный к любой точке водопровода (по возможности недалеко от ввода). Он сглаживает скачки давления в моменты включения насоса и позволяет ему простаивать при небольшом расходе воды;
  • Реле давления. Оно может быть механическим и электронным. Электронное реле проще настраивается (без вскрытия, кнопками на лицевой панели) и способно защитить ваш дом от затопления (если насос не может поднять давление до уровня отключения реле, что обычно говорит об утечке).

Комплект оборудования для водоснабжения из скважины

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
