Расположение здания на строительном участке, ход строительства

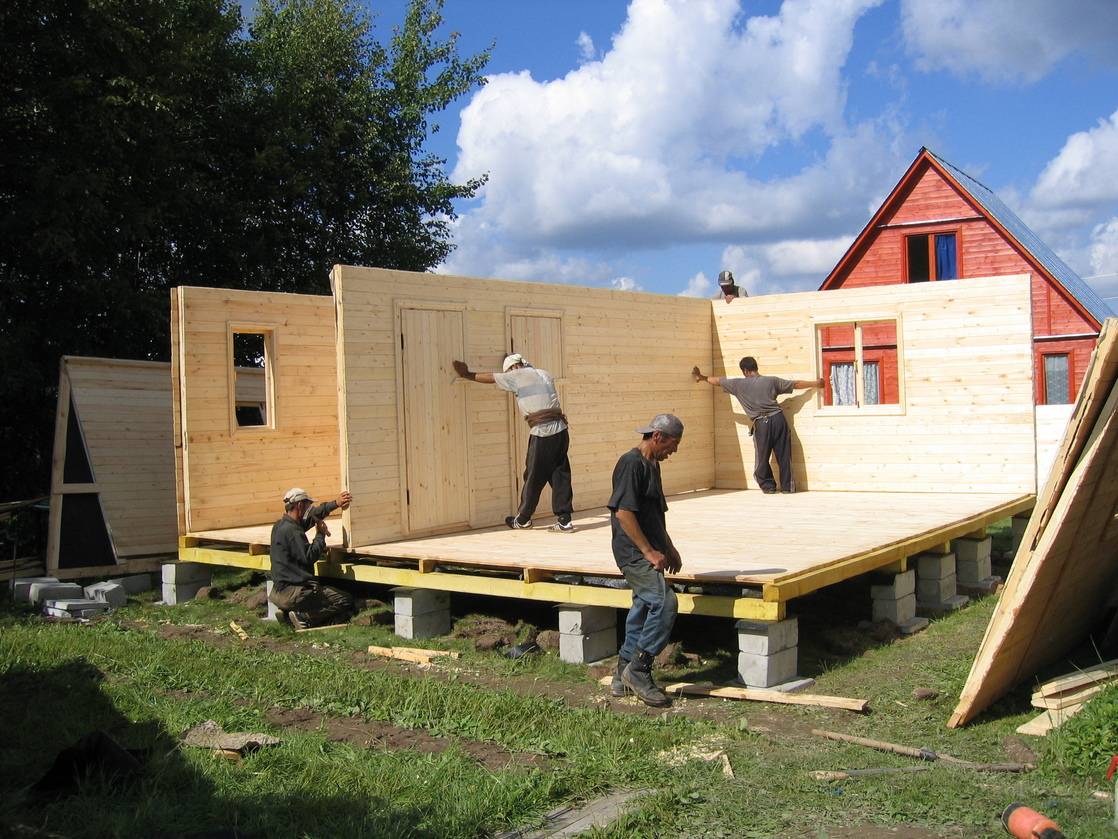

Перед тем, как возводить щитовой загородный жилой дом небольшого размера 6х6 одноэтажный, необходимо правильно выбрать место его расположения с учетом требования СНиП 30-102-99:

• Щитовые здания относятся к III-IV категории огнестойкости. Минимальное расстояние такого дома до близлежащих зданий должно составлять 15 метров;
• Минимальное расстояние до хозяйственных построек должно составлять 7 метров;
• Минимальное расстояние до «красной линии» от жилого щитового дома должно составлять 5 метров, до ограждения (забора) – 3 метра.

Также рекомендуется возводить щитовую конструкцию на самой высокой точке земельного участка, чтобы исключить скапливание воды возле жилого дома после ливневых дождей и таяния снега.

Строительные нормы также предполагают оптимальное расположение жилого дома относительно сторон света. Рекомендуется возводить жилое здание на севере либо северо-западе загородного участка. Остекление дома осуществляется с восточной или южной стороны постройки. В этом случае солнце будет освещать большую часть дня территорию.

Основные этапы возведения щитовых зданий ничем не отличаются от других технологий частного домостроения:

1. Монтаж фундаментного основания;
2. Возведение каркаса здания;
3. Обустройство кровельной конструкции;
4. Обшивка, утепление стен;
5. Облицовочные работы.

Щитовая технология позволяет возводить небольшие дома для постоянного проживания в кратчайшие сроки. При этом все монтажные работы можно выполнить самостоятельно. Строительство не требует привлечения специальной тяжелой техники и подъемных механизмов. Готовая постройка имеет достаточно презентабельный внешний вид, а главное комфортный микроклимат внутри здания для постоянного проживания.

Проекты одноэтажных каркасных домов

В этом разделе вы найдете проекты одноэтажных каркасных домов для строительства своими руками с нуля до чистовой отделки. Наши проекты адаптированы под самостоятельное строительство непрофессионалами, и под размеры материалов из магазина!

Покупая у нас проект каркасного дома, вы получаете не просто набор документов и сложных чертежей, вы получаете подробную пошаговую инструкцию по технологии сборки и строительству, а также устройству инженерных коммуникаций (прокладке и подключению электрики, сантехники и вентиляции).

Чтобы строить по нашим проектам необязательно быть строителем, достаточно уметь держать в руках молоток!

Проекты каркасных домов до 50 кв.м.

Проект КД-14 Одноэтажный каркасный дом 5х6 30м 2 : высота потолков 2,4м. Цена дома 235 тыс.руб. — в цену входит утепление 150мм и отделка. Цена проекта 8 400 руб.

Проект КД-16 Одноэтажный каркасный дом 4х5 20м 2 : высота потолков 2,3м/2,5м. Цена дома 160 тыс.руб. — в цену входит утепление 100мм и отделка. Цена проекта 5 000 руб.

Проект КД-56 Каркасный дом 5х6м, 30м 2 : высота потолков 2,4м. Цена дома 97 тыс.руб. — в цену входит утепление 100мм и отделка. Цена проекта 6 500 руб.

Проект КД-63 Одноэтажный каркасный дом 6х6 24(36)м 2 : высота потолков 2,4-3,4м. Цена дома 226 тыс.руб. — в цену входит утепление 100мм и отделка. Цена проекта 8 300 руб.

Проект КД-31 Одноэтажный каркасный дом 6х6 36м 2 : высота потолков 2,5м/2,7м. Цена дома 252 тыс.руб. — в цену входит утепление 100мм и отделка. Цена проекта 8 700 руб.

Проект КД-32 Одноэтажный каркасный дом 6х7 42м 2 : высота потолков 2,5м/2,7м. Цена дома 305 тыс.руб. — в цену входит утепление 100мм и отделка. Цена проекта 9 700 руб.

Проекты каркасных домов 50-100 кв.м.

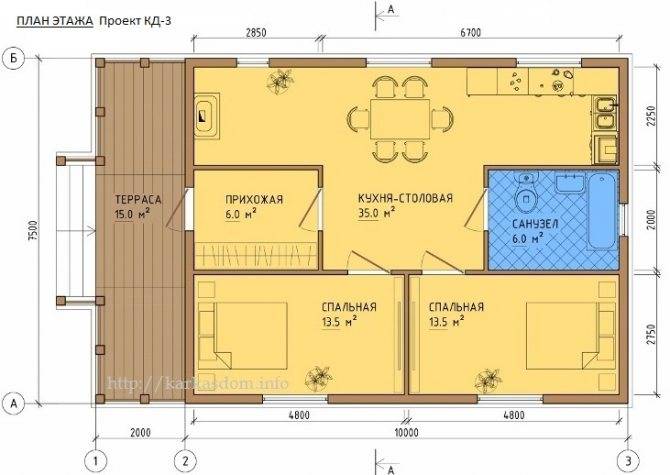

Проект КД-3 (у дома 3 варианта планировки помещений) Одноэтажный каркасный дом 7,5х12м 90м 2 : высота потолков 2,7м/2,9м. Цена дома 465 тыс.руб. — в цену входит утепление 150мм и отделка. Цена проекта 8 500 руб.

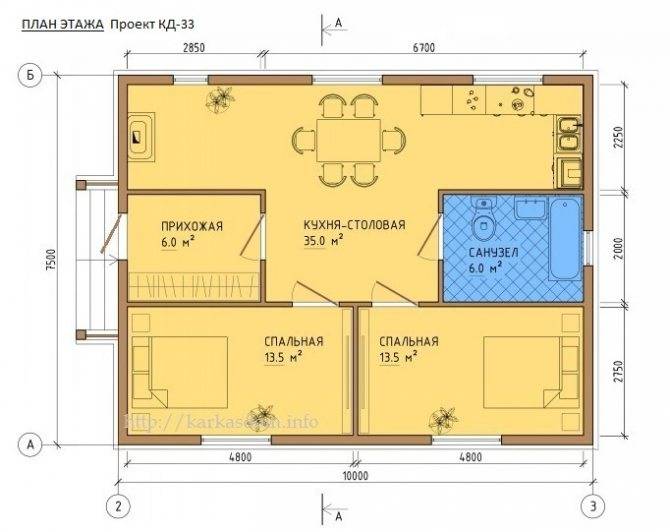

Проект КД-33 (у дома 3 варианта планировки помещений) Одноэтажный каркасный дом 7,5х12м 75м 2 : высота потолков 2,7м/2,9м. Цена дома 446 тыс.руб. — в цену входит утепление 200мм и отделка. Цена проекта 9 500 руб.

Проект КД-34 Одноэтажный каркасный дом 7,5х10,5м 78м 2 : высота потолков 2,7м/2,9м. Цена дома 548 тыс.руб. — в цену входит утепление 200мм и отделка. Цена проекта 10 900 руб.

Проект КД-35 Одноэтажный каркасный дом 8(9,5)х10,6 91(98)м 2 : высота потолков 2,7м/2,9м. Цена дома 583 тыс.руб. — в цену входит утепление 150мм и отделка. Цена проекта 11 500 руб.

Проект КД-37 Одноэтажный каркасный дом 6(8,5)х10,6 68(90)м 2 : высота потолков 2,5м. Цена дома 458 тыс.руб. — в цену входит утепление 150мм и отделка. Цена проекта 11 700 руб.

Проект КД-38 Одноэтажный каркасный дом 6(7,5)х10 66м 2 : высота потолков 2,44м. Цена дома 469 тыс.руб. — в цену входит утепление 150мм и отделка. Цена проекта 10 600 руб.

Проект КД-42 Одноэтажный каркасный дом 8х9,2 73м 2 : высота потолков 2,74м/2,94м. Цена дома 466 тыс.руб. — в цену входит утепление 200мм и отделка. Цена проекта 9 800 руб.

Проект КД-47 Одноэтажный каркасный дом 8х12 96м 2 : высота потолков 2,7м/2,9м. Цена дома 645 тыс.руб. — в цену входит утепление 200мм и отделка. Цена проекта 14 000 руб.

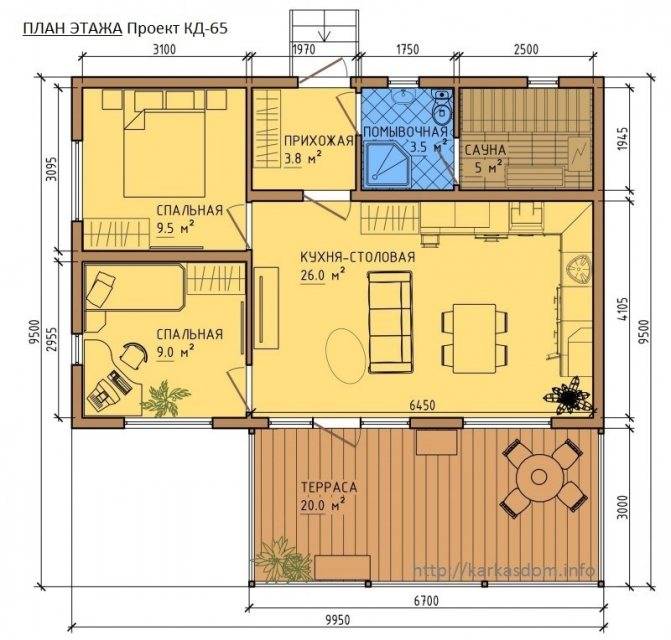

Проект КД-65 Одноэтажный каркасный дом 6,5х10 65-85м 2 : высота потолков 2,6м-4,8м. Цена дома 507 тыс.руб. — в цену входит утепление 150мм и отделка. Цена проекта 8 900 руб.

Проект КД-68 Одноэтажный каркасный дом 8х9,3м 74м 2 : высота потолков 1,9-3,1м. Цена дома 457 тыс.руб. — в цену входит утепление 150мм и отделка. Цена проекта 14 400 руб.

Проект КД-421 Одноэтажный каркасный дом 8х9,2 73м 2 : высота потолков 2,7 или 2,9м. Цена дома 510 тыс.руб. — в цену входит утепление 200мм и отделка. Цена проекта 11 400 руб.

Проекты каркасных домов 100-150 кв.м.

Проект КД-4 Одноэтажный каркасный дом 10х13м 126м 2 : высота потолков 2,8м/3м. Цена дома 727 тыс.руб. — в цену входит утепление 200мм и отделка. Цена проекта 10 500 руб.

Проект КД-44 Одноэтажный каркасный дом 9х12м 108м 2 : высота потолков 2,8м. Цена дома 736 тыс.руб. — в цену входит утепление 200мм и отделка. Цена проекта 14 200 руб.

Проект КД-45 Одноэтажный каркасный дом 9х12м 108м 2 : высота потолков 2,8м/3м. Цена дома 690 тыс.руб. — в цену входит утепление 200мм и отделка. Цена проекта 14 000 руб.

Проект КД-451 Одноэтажный каркасный дом 9х12м 108+20м 2 : высота потолков 2,8м/3м. Цена дома 712 тыс.руб. — в цену входит утепление 200мм и отделка. Цена проекта 14 300 руб.

Проекты каркасных домов 150-200 кв.м.

Проект КД-43 Одноэтажный каркасный дом 10х16,7 162м 2 : высота потолков 2,6м/2,8м. Цена дома 950 тыс.руб. — в цену входит утепление 200мм и отделка. Цена проекта 14 700 руб.

Строим своими руками

Строительство дома силами подрядчика не потребует от вас опыта строительных работ. Вам нужно лишь выбрать проект, оплатить работы строительной фирмы и используемых материалов. Даже для контроля подрядчика и приемки готового объекта можно нанять профессионалов.

Все гораздо сложнее и серьезнее при строительстве дома своими руками. В одну статью невозможно уложить все советы и рекомендации по возведению каркасных сооружений, но мы можем дать вам направление для изучения каждого этапа строительства.

Итак, мы уже выбрали проект для дома. Как поступить дальше? Рекомендуем составить чертежи каждой из стен, пола, потолка и стропильной системы. Это значительно упростит расчет необходимых строительных материалов и монтаж элементов каркаса

Важно понимать расположение основных несущих элементов конструкции дома до обустройства фундамента. Расчет необходимых материалов особенно важен, если участок постройки находится далеко от поставщиков материала, а доставка материалов собственным транспортом не предоставляется возможной

Составьте план поставок материалов для своевременного выполнения работ и удобства их хранения. После того как работа с калькулятором и чертежами закончена, найдены поставщики необходимых материалов, составлен план доставки материалов на стройку, можно приступать к монтажу фундамента.
Каркасные дома имеют небольшой вес. Для строительства даже двухэтажного каркасного дома 6х6 можно обойтись свайным фундаментом или винтовыми сваями. Поэтому важно иметь чертежи дома, ведь под несущими элементами каркаса с наибольшей нагрузкой должна находиться опора. С правилами обустройства таких фундаментов вы можете ознакомиться в интернете.
Возведение стен каркасного дома невозможно до обустройства нижней обвязки и монтажа пола первого этажа.

Ключевые этапы работ

Установка и закрепление на фундаменте обвязочного бруса;
Выставление лаг для пола первого этажа (соблюдение уровня и плоскости расположения);
Монтаж чернового пола под утепление;
Закладка необходимых строительных мембран, утепление;
Монтаж финишного напольного покрытия или основания под него (листовые материалы под последующую отделку;
Монтаж каркаса из бруса (основные и промежуточные стойки, подготовка оконных и дверных проемов) или установка стеновых панелей в случае строительства каркасно-щитового дома. В случае выбора каркасно-щитовой технологии стеновые панели монтируются «на земле» или закупается готовый домокомплект;
Монтаж верхней обвязки и потолочных балок;
Работа со стропильной системой и кровельным материалом;
Обшивка стен дома и потолка с последующим утеплением может производиться в любом порядке после подведения дома под кровлю

Важно соблюдение технологии работ с выбранным утеплителем;
Отделочные работы: установка окон и дверей, работа с финишными отделочными материалами, монтаж инженерных систем и элементов коммуникаций.

Каждый из этапов работ требует детального изучения. Старайтесь работать с материалами, которые вам уже знакомы, или которые требуют минимального набора инструментов и навыков. Да, строительство каркасного дома 6 на 6 – весьма сложный процесс при рассмотрении каждого технологического этапа. Но стоит пройти этот путь один раз, а в дальнейшем это уже не будет казаться таким сложным

Важно ответственно подойти даже к самым простым строительным операциям

Шаг № 3 Фундамент под каркасный дом

Под каркасный дом можно использовать практически любой тип фундамента. Все будет зависеть от того, какой тип грунта на Вашем участке и сколько готовы на него потратить времени сил и денег.

Утепленная шведская плита

Утепленная шведская плита (УШП) — один из самых дорогих вариантов. Но дает ряд преимуществ:

• Нет необходимости обустраивать обвязку и цокольное перекрытие;
• Полы будут значительно жестче нежели деревянные;
• Не требует дополнительного усиления под тяжелые предметы интерьера (камин);
• Может использоваться как теплоаккумулятор;
• Возможность повторного строительства на этом фундаменте из более тяжелых строительных материалов;
• Подходит почти под все виды грунтов;

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент — популярный вид фундаментов в частном домостроении. Считается более экономным вариантом заглубленного ленточного фундамента. Отличается простотой устройства и низкой стоимостью, не требует больших земельных работ и потребуется меньшее количество бетона.

Столбчатый фундамент (ТИСЭ)

Столбчатый фундамент (ТИСЭ) — бюджетный вариант также используется довольно часто. К тому же он легче в исполнении. Зачастую его применяют там где нельзя применять мелкозаглубленный ленточный фундамент, а заглубленная лента не вписывается в бюджет строительства.

Свайно-винтовой фундамент

Свайно-винтовой фундамент применяется в основном для лёгких конструкций из дерева (брус, бревно, каркасные дома). Основными его преимуществами являются скорость возведения (обычно не больше 2х дней). Причем после монтажа такого фундамента, можно сразу приступить к дальнейшему строительству. Стоимость такого фундамента низкая даже если его заказывать в компании. Такой фундамент подходит для сложных грунтов, кроме скалистых.

Фундамент на забивных сваях

Есть еще вариант фундамента на забивных сваях. Надежная основа средней ценовой категории, но к сожалении своими руками его не сделать, нужна сваебойная установка.

Ростверк и обвязка фундамента

Теперь нам надо подготовить основу под стены дома. В случае с монолитной плитой и ленточным фундаментом, на него укладывается лежень из доски и закрепляется. Но перед этим необходимо сделать подложку между бетоном и деревом из рубероида желательно в 2 слоя. Крепить лежень можно либо на заранее установленные (до заливки фундамента) шпильки, либо на анкера, которые можно установить после высыхания бетона.

Укладка лежня на ленточный фундаментРостверк на столбчатый фундамент

Свайно — винтовой фундамент можно обвязать швеллером. Но с учетом его стоимости выйдет это не дешево.

Обвязка свайно-винтового фундамента

Есть более практичный вариант обвязки брусом или еще лучше с троенной доской. В этом случае надо учитывать что расстояние свай не должно превышать 3 метра (а желательно делать его меньше) чтобы не допустить провисание обвязки.

Обвязка из 3-х досок

Такой способ также подойдет и для забивных свай и для столбчатого фундамента. К тому же такой обвязке не потребуется лежень (это незначительный плюс). К свайно-винтовому и к забивным сваям обвязка прикручивается к металлическому оголовку на сантехнические болты, а к столбчатому фундаменту на шпильки заранее в них установленные. Доски на обвязку лучше брать из сосны. И обязательно покрыть их антисептиком.

Любая конструкция элементов дома требует расчетов, а фундамент как основа тем более. Какой бы Вы фундамент не выбрали, необходимо убедится в целесообразности применения его на Вашем участке, учитывая особенности грунтов. Произвести расчет несущей способности исходя из веса дома ( используемых строительных материалов, количества проживающих и его размеров), учесть снеговую нагрузку.

Этапы строительства под ключ

Возведение каркасного дома 6 на 6 с мансардой под ключ позволяет будущим хозяевам быть уверенными в качестве используемых стройматериалов и соблюдении технологии процесса. Проект, по которому осуществляется строительство, может быть типовым (в него допускается вносить правки) или индивидуальным. Все детали (выбор утеплителя, отделочных и кровельных материалов) согласовываются с заказчиком. Дома, предлагаемые строительными организациями, возводятся по следующим технологиям:

По канадской. Подготовленный каркас заполняется утеплителем (это может быть минеральная вата или пенополистирол). С внешней стороны конструкция защищается ветро- и влагозащитной мембраной, изнутри — слоем пароизоляции. Затем стены с двух сторон зашиваются плитами OSB (дополнительно может использоваться доска или ЦСП); для пола используется влагостойкая фанера. Для внутренней отделки выбирают гипсокартон, для внешней — сайдинг или клинкерный кирпич.

Узлы каркасной конструкцииИсточник yandex.ru

По финской. Стеновые конструкции с заложенным утепляющим слоем (целлюлозная эковата) с двух сторон обшивают тонким профилированным брусом (по финской технологии гидроизоляция не нужна). Для устройства полов и перекрытий используют дерево.

На практике от данных схем нередко отходят и заменяют те или иные материалы (особенно в кровельном пироге мансардного этажа), добиваясь улучшения эксплуатационных характеристик постройки. В целом, если вы остановили выбор на каркасника с мансардой, алгоритм строительства под ключ будет выглядеть следующим образом:

• Выбор проекта. Чаще всего он требует индивидуальной адаптации под условия участка или ваши личные пожелания. Проект может включать веранду, террасу, балкон или эркер, а также гараж в качестве пристройки. Детали проекта согласовываются, заключается контракт, где прописываются обязательства сторон.
• Подготовка участка. При необходимости участок подготавливается под застройку; доставляются пиломатериалы.

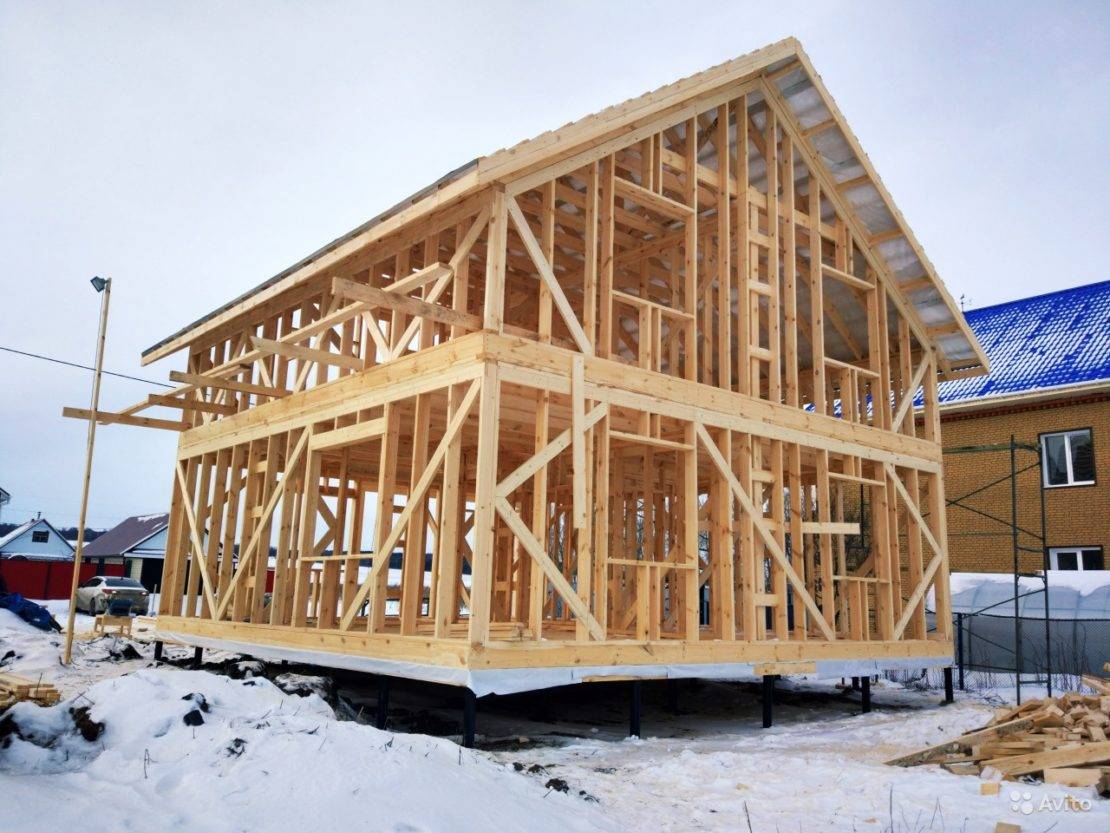

Монтаж каркасаИсточник yurlkink.ru

• Устройство фундамента. Тип основания выбирается в зависимости от проекта и особенностей грунта. Для одноэтажных домов обычно рекомендуется столбчатый фундамент, для жилья с мансардным этажом лучшим выбором станет ленточный и свайно-ростверковый.
• Сборка каркаса. Монтируется нижняя обвязка, основа каркаса. Каркас собирается из горизонтальных (балок) и вертикальных (стоек) деталей с использованием укрепляющих диагональных элементов. Каркас первого этажа завершается монтажом перекрытий потолка.
• Внутренние стены и перегородки. Используется та же технология, которая выбрана для внешней конструкции. Утепляющий слой внутри стен берет на себя роль звукоизолятора.
• Монтаж стропильной системы мансардного этажа, сборка кровельного пирога с финишным покрытием. Если предполагается, что мансарда будет жилой, проводится ее дополнительное утепление.
• Фасадная облицовка. Проводится одновременно с монтажом дверей и стеклопакетов.
• Прокладка инженерных коммуникаций, завершающая отделка интерьера.
• Своевременная (предусмотренная контрактом) сдача объекта.

Индивидуальный проект с мансардой и вторым светомИсточник poclevkin.ru

Достоинства и недостатки каркасных домов

Выбирая способ возведения, хозяин просматривает плюсы и минусы различных строений.

К преимуществам каркасников относят:

Сравнительно недорогая стоимость застройки. На обустройство фундамента, отделку и материалы для возведения стен смета будет ниже, чем при использовании блочного, штучного материала или ж/б конструкций.
Нет необходимости использования тяжелой специальной техники. Мокрые работы сведены к минимуму. Что касается земляных работ, то их объем зависит от выбора основания, например, обустройство свай обойдется практически без рытья траншей.
Оперативность. Средний по размерам каркасный дом 6 на 6 м своими руками три мастера соорудят за 3 месяца, плюс 2-2,5 месяца на отделку. Итого, при условии наличия всех материалов, от начала до конца цикл занимает не более полугода – это очень быстро.
Нетребовательность в уходе. Если выбран качественный материал, строения из оцилиндрованного бревна или клееного бруса не нуждаются в регулярной пропитке антисептиками, прочими смесями.
Дом не дает усадки, как другие деревянные сооружения. Технологию применяют для сооружения объектов на нестойких, сейсмоопасных грунтах.
Качественная тепло-, гидроизоляция надежно защищает жилой дом от теплопотерь, посторонних шумов.
Небольшая толщина стен облегчает доступ к содержимому

Это важно для работ по дополнительному утеплению, внутренней прокладке кабелей и пр.
Деревянные панели не обладают значительной массой, это позволяет сэкономить на фундаменте.
Гладкие фрагменты стен не нужно штукатурить перед отделкой. Свойство не ограничивает варианты декорирования с возможностью дополнительного утепления, изоляции.
При необходимости каркасный дом быстро разбирают и перевозят на новое место

Правильный демонтаж – залог успешной и оперативной повторной сборки.

Минусы тоже есть:

Для получения качественного результата не экономят на проекте. Если нет знаний, планировку и создание проекта поручают специалистам. Опытный мастер разработает план с учетом узлов, соединений, коммуникаций и пр.
Дерево считают горючим материалом, поэтому к выбору подходят с особой тщательностью. Покупают материалы хорошей степени просушки, обработанные антипиреном

Защитную пропитку от огня периодически подновляют.
При сооружении двух и более этажного объекта уделяют внимание звукоизоляции перекрытий, стен. В противном случае гул и вибрация при хождении будут слышны по всему дому.

Плюсов больше, поэтому технология строительства востребована и популярна в самых разных климатических зонах. Благодаря отсутствию циклов мокрых работ застройку ведут в любое время года.

Планировка дома 6 на 6

При проектировании компактного дома учитывается его назначение. Это может быть загородная дача для летнего отдыха или дом для круглогодичного проживания небольшой семьи. В первом случае в планировке больше места отводится под личные помещения хозяев, а зона дневного пребывания планируется с минимальной площадью. При этом предусматривается достаточно просторная терраса или обустроенная площадка у дома, которая будет служить открытой зоной отдыха.

Если дом с площадью около 36 кв. метров будет использоваться как постоянное жилище, при его проектировании территории дневного пребывания уделяется больше внимания. Кроме того, в круглогодичном доме необходимо предусмотреть место для размещения техпомещений. По возможности в них планируют кладовые и гардеробные, которые помогают сохранять порядок.

Планировка маленького домаИсточник doma-medved.ru

Одноэтажный дом

Одноэтажные строения 6 на 6 идеальны для пожилых людей, а также для молодых семей, у которых еще нет средств для строительства большого частного дома. Преимущества таких домов не только в том, что они недорогие в строительстве, но еще и в том, что они очень экономичны в эксплуатации. Они не требуют больших расходов на отопление и ремонт, к тому же за таким домом совсем несложно ухаживать.

Часто одноэтажные дома 6х6 проектируются по типу квартиры-студии. В них предусмотрено минимум внутренних перегородок и максимум открытого пространства. При таком решении коттедж внутри кажется более просторным и светлым. Но спальня все равно зачастую планируется изолированной. Обязательно изолированным должен быть санузел. Желательно иметь закрытую буферную зону в виде прихожей или небольшого тамбура у входной двери.

Одноэтажный коттедж 6 на 6Источник yandex.ru

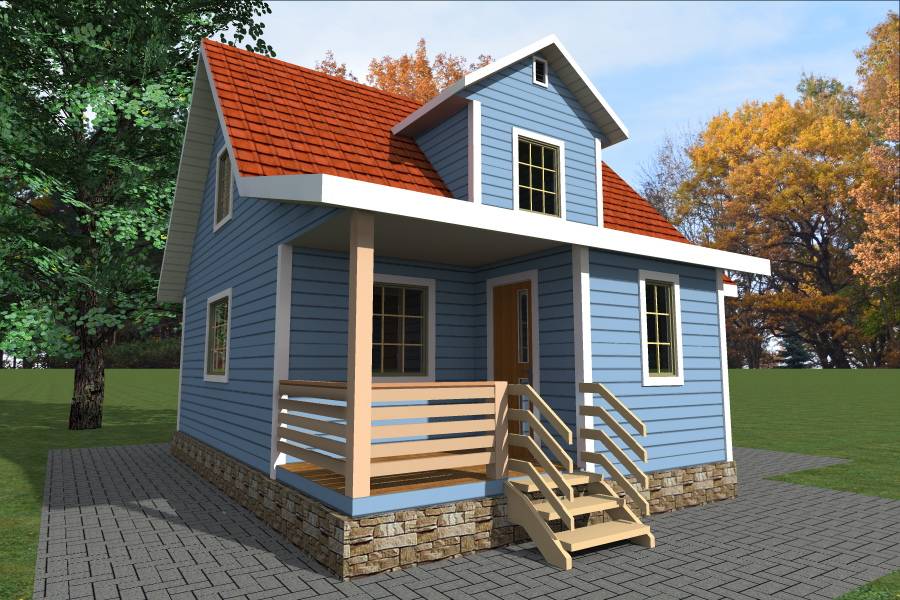

Двухэтажный дом

Двухэтажные загородные дома любой площади могут быть мансардными или с полноценным вторым этажом. Обычный и мансардный верхний уровень имеют несколько важнейших отличий:

• в обычном этаже больше полезной площади;
• мансарду дешевле построить;
• кровлю мансарды должны обустраивать высококвалифицированные специалисты;
• мансардный этаж добавляет минимум веса к общей конструкции здания.

Стоит отметить, что маленькие дома лучше строить мансардными. В этом случае они получаются более пропорциональными, что благоприятно сказывается как на внешнем облике здания, так и на его конструкционных характеристиках.

Двухэтажный дом 6 на 6, это уже вполне полноценное жилище, в котором может расположиться семья из 2-4 человек. Конечно, в нем нельзя выделить место под дополнительные помещения, такие как кабинет или бильярдная. Но запланировать пару спален и полноценную зону отдыха вполне возможно.

В двухэтажном доме спальные помещения обычно располагают на втором этаже. Если планировка дома 6 на 6 одноэтажного типа предполагает размещение одной спальни рядом с гостиной, то в двухуровневом коттедже спальни составляют отдельную тихую зону второго этажа, предназначенного только для хозяев.

Двухэтажный коттедж 6 на 6Источник dom-team.ru

Необходимо отметить, что в двухэтажном строении часть внутренней площади будет отведена под межэтажную лестницу и лестничные площадки. То есть территория нижнего этажа маленького дома получается значительно меньше. Поэтому если в увеличении жилплощади за счет второго уровня острой необходимости нет, лучше строить простой одноэтажный домик.

Красивые примеры

• Наиболее органично небольшие каркасные дома смотрятся в «деревенских» экстерьерах. Для облицовки можно использовать доски, евровагонку или блок-хаус, а также сайдинг, имитирующие деревянную или каменную поверхность. Интересно смотрится сочетание 2–3 фактур. Увеличить площадь, не прибегая к укреплению фундамента и увеличению сметы можно, организовав просторное крыльцо, открытые веранды или балконы.
• Стиль шале или традиционно русский интерьер тоже довольно просто воплощаются при отделке «каркасника» 6 х 6 м.

• Ценителей современных стилей, таких как лофт, хай-тек, небольшие каркасные дома привлекают лаконичностью, простотой геометрических форм, экологичностью.
• Не сдает своих позиций каркасный дом в классическом стиле, для которого характерны строгость и симметричность форм, элегантность. Все большую популярность обретают фахверковые «каркасники».

Подробнее смотрите далее.

Что нужно учитывать при строительстве?

При возведении дома следует учитывать некоторые важные факторы.

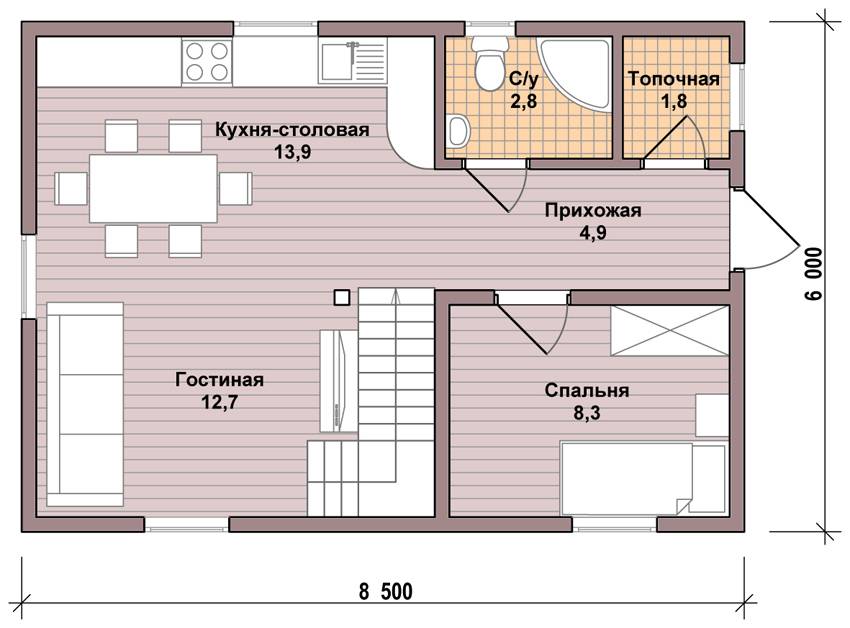

Так, планировка каркасного дома 6х8 должна быть отображена в максимально подробном проекте, содержащем схему коммуникаций (водоснабжения, сети электрики, отопительной системы). Кроме чертежа, можно создать визуализацию вашего будущего дома при помощи специальной программы.

Размещать каркасный дом 6 на 8 следует на наиболее сухом участке застройки, требуется предусмотреть наличие дренажной системы.

При планировании нужно определиться, будет ли эксплуатироваться ваш дом круглый год либо только в теплую пору года. Исходя из этого подбираются окна – либо это будет однослойное окно для летней дачи, либо оконные системы, имеющие двойное либо тройное остекление для круглогодичного проживания.

Для возведения каркаса дома используют древесину дуба или лиственницы. Полы, стены и несущая конструкция каркасного дома 6х8 должна быть выполнена из дерева одной породы. Делается это для того, чтобы исключить перекосы. Стыковка элементов должна выполняться максимально тщательно, без зазоров. Пустоты между стоек каркаса и обшивкой в обязательно порядке должны быть утеплены. Для этого используется минвата или пенополистирол. Кроме того, можно комбинировать материалы, добиваясь большего результата.

Обшивка каркаса снаружи выполняется при помощи листового материала либо досок. Монтаж последних производится под углом, что делает укрепляет конструкцию дома, придает ей дополнительную жесткость. Облицовка не фиксируется окончательно в первый год, поскольку имеется хоть и небольшая, но усадка деревянных материалов.

Монтаж потолка и установка стропил

Монтируя потолок, следует точно соблюдать взаимное расположение стоек и лагов: разбег не должен превышать 5 см. Для выравнивания концов использовался натянутый шнур. Чтобы во время укладки доски, связующей все лаги, можно было производить корректировку точности, под торец доски была положена шпилька, позволявшая легко двигать доску на небольшие расстояния. Уложенные лаги фиксировались распорками, установленными в три линии с шагом 1,5 м. Длина распорок была чуть больше требуемой для того, чтобы сохнущие доски не ослабляли конструкцию. Потолок планируется делать натяжным, как тут: https://potolkilider.ru/informatsiya/natyazhnye_potolki_murino/

забрасываем лаги на второй этаж

установлены лаги перекрытия второго этажа

поперечены для жесткости перекрытия

После определения снеговой нагрузки (240 кг/м2) и веса кровли (40 кг/м2) для стропил была выбрана качественная доска 50х200. Поскольку конёк не был предусмотрен, то ноги сбивались попарно в треугольник и соединялись гвоздевой пластиной с одной стороны, а с другой – фанерным треугольником. Ширина опорного запила определялась по мерной доске, длина которой была равна ширине перекрытия. Для придания жёсткости каждая пара стропил дополнительно фиксировалась стяжкой на уровне 2,5 м от пола и специальной перемычкой под углом 30 градусов. Изнутри стропила получили дополнительную страховку в виде металлической ленты, крепившейся к лагам и натянутой по диагонали крестом. Чтобы облегчить подъём конструкции использовался шнур.

OSB для пола с замком

лаги промазываем жидкими гвоздями

подъем листов osb на второй этаж

крепление стальной ленты

дополнительное крепление стропил к перекрытию

промазали технологические зазоры герметиком

Под излишние свесы крыш пришлось сколачивать «лестницу», поскольку вынос балок не был продуман. Фронтон с шагом 40 см соответствовал расположению стоек на крыше.

Большая крыша создавала значительную парусность, поэтому для страховки следовало пропустить металлическую ленту от стропил по стойкам к обвязке до монтажа плит OSB. Этого сделано не было, пришлось стропила крепить к стойкам с внутренней стороны. Так же поступил и с лагами, которые зафиксировал с обвязкой. Лучше использовать металлическую перфорированную ленту.

Навес для веранды и крыша дома составили единое целое. Столбы и балки изготовлены из бруса 100х150. Шаг между столбами – 2 м, балка имела выступ 60 см для формирования свеса крыши. Чтобы конструкция не гуляла, для придания жёсткости использовались оконные уголки 37х37.

Время, затраченное на монтаж стропил – 10 человеко-дней.

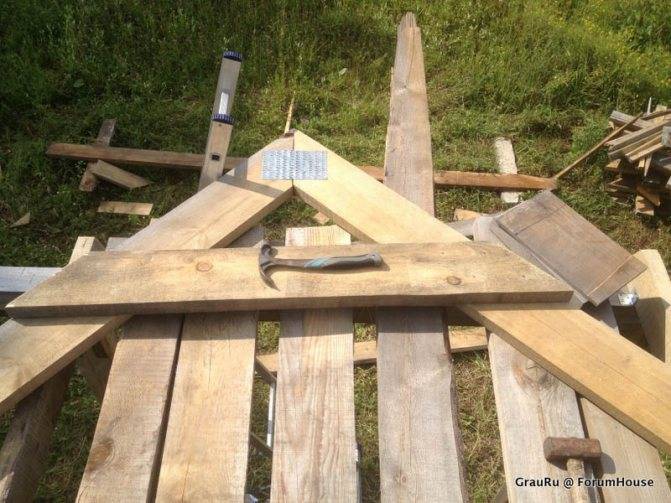

сочленение стропил

стропильные ноги

стропильная система

проверяем вертикальность

вынос крыши

фронтоны

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

• свайный или столбчатый;
• ленточный малого или глубокого заложения;
• плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

• механический состав;
• уровень грунтовых вод;
• несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

• ввинчиванием;
• забивкой;
• заливкой бетона в скважину;
• кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

• по углам здания;
• под пересечениями стен и перегородок;
• в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
• между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

1. Выкопать траншею глубиной 50-70 см.
2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
3. Установить опалубку из досок, фанеры.
4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
5. Смонтировать арматурные каркасы.
6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

• хорошее утепление для снижения теплопотерь;
• готовый под отделку пол первого этажа;
• выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Минусы каркасных построек

• Частые проблемы с утеплителем — порча или износ, из-за поселения насекомых или грызунов, сложности решаются с помощью специальной обработки;
• Низкая шумоизоляция при неправильном монтаже систем вентиляции;
• Минусы домов-каркасников — высокая пожароопасность при использовании дерева и легковоспламеняющихся утеплителей;
• Не долговечность конструкции, небольшой срок эксплуатации;
• Относительная устойчивость конструкции — излишние вибрации, как например от стиральной машины, могут нарушить устойчивый баланс.

Свести риски к минимуму поможет правильный подбор качественных строительных материалов и грамотная противопожарная обработка.

Расчет коробки дома

Коробку дома вместе с крышей необходимо построить за один сезон. В противном случае ее части будут намокать зимой и гнить. Строят каркас следующим образом:

• Устанавливают каркас дома.
• Утепляют подпол и ставят черновые полы.
• Устанавливают лестницы внутри.
• Делают крышу, а затем фронтоны.
• Обшивают каркас снаружи и внутри гидроизоляционными материалами и плитами ОСП.

Таким образом, основной расходной статье будут пиломатериалы и крепежи. Универсальным пиломатериалом считается доска 50х150 мм. Именно из нее делают лаги, обвязки, вертикальные стойки и другие части.

Полезное: Энергоэффективный (энергосберегающий) дом: теория и практика

Расходы в долларах на каркас:

• гидроизоляция фундамента – около 10;
• доски различных размеров и длины – около 400;
• доски третьего сорта на укосины – около 20;
• брусья на мауэрлат – 20.

Желательно утеплить подпол, засыпав его керамзитом. Такая операция обойдется в $300. Также нужно отложить деньги на 600 погонных метров доски и 320 метров бруса на пол для двух этажей.

Самым дорогой статьей расходов на каркас является установка лестницы. Приобретение качественного материала может обойтись в 250 у. е. за метр и более. А стандартная лестница имеет длину в 4-5 метров.
