Односкатная крыша своими руками: чертеж и пошаговая инструкция монтажа

Общие характеристики профнастила

Профнастил создается из холоднокатаной рулонной стали, которая впоследствии обрабатывается цинковым сплавом и наружным покрытием. Для покрытия металлических листов могут использоваться полимерные составы или различные лакокрасочные изделия. Последним этапом создания профнастила является профилирование – процесс придания металлу определенной формы профиля, которая обеспечивает прочность и несущую способность готовых изделий.

Все профильные листы делятся на три основных категории:

1. Стеновые. Изделия этой группы имеют минимальную прочность, которая обуславливается небольшой толщиной металла и низким профилем. Стоимость стеновых листов невелика, но и использовать их можно только для создания вертикальных поверхностей или небольших навесов.
2. Несущие. Такие листы имеют усиленные ребра жесткости, за счет которых обеспечивается высокая прочность и несущая способность. Высота профиля несущих листов может доходить до 114 мм, что позволяет использовать данный вид изделий при монтаже кровельных конструкций с большой площадью и длинными пролетами.
3. Универсальные. Как следует из названия, универсальные профильные листы подходят для решения широкого круга задач. Характеристики таких листов варьируются в довольно широких пределах, и при желании всегда можно подобрать оптимальный вариант.

Независимо от вида, профильные листы можно использовать в кровельных конструкциях, если высота профиля превышает 20 мм, а минимальный уклон для профнастила составляет 8 градусов.

Виды

Существуют разные конструкции стропильных систем, рассчитанные на эксплуатацию в разных условиях и обладающие собственной спецификой. Они отличаются способом опирания стропильных ног, а также типом распределения нагрузки на стены. Рассмотрим их по отдельности.

Наслонная

Наслонная конструкция стропил обычно используется в домах со средней (внутренней) несущей стеной. Стропильные ноги концами опираются на мауэрлат (противоположные точки), а средней частью — на внутреннюю несущую стену (точнее, на лежень через подкосы или промежуточные стойки).

Для повышения несущей способности каркаса, в систему внедряют подкосы. За их счет можно увеличить длину пролетов. Для 1-скатных крыш возможно применение наслонных стропил и без подкосов, но при пролетах не более 4,5 м. Подкосы увеличивают возможную длину до 6 м.

Висячая

Висячие стропила изготавливаются в виде готовых ферм, которые поднимают на крышу в собранном виде. Остается лишь установить их в нужном положении, прикрепляя концы к мауэрлату. Промежуточных опор, как правило, не имеется, поскольку концы стропил соединены между собой горизонтальной доской — затяжкой.

Она исключает распирание стен, что позволяет использовать висячие стропила на домах из слабых материалов (например, ячеистых бетонов). Для высоких построек такая конструкция используется редко, так как их сложнее перемещать и устанавливать из-за большого веса и размера.

Скользящая

Скользящие стропила — это не самостоятельная конструкция, а дополнительный элемент. Он необходим для компенсации усадки материала в процессе эксплуатации, возникающей из-за впитывания и отдачи атмосферной влаги.

Основным и определяющим элементом является скользящая опора, представляющая собой элемент крепления с продолговатым отверстием для крепежного элемента (болта).

При изменении размеров стропильной ноги болт перемещается по длине отверстия, компенсируя увеличение или уменьшение длины детали. Скользящие стропила могут иметь как наслонную, так и висячую общую конструкцию.

Монтаж своими руками

Работы начинаются с подготовки основания, площадки, материалов и приспособлений для их поднятия на крышу. Все трудоемкие операции (распил элементов и листов, пропитка древесины антисептиками и антипиренами) по возможности выполняются внизу. К монтажу кровли приступают после возведения коробки дома и набора прочности всех используемых растворов.

Из видео узнаете как уложить профнастил на односкатной кровле дома:

Привязка мауэрлата

Потребность в заложении разгрузочного армирующего пояса возникает в домах из пористых или малопрочных блоков, в остальных случаях мауэрлат просто крепится к ровным и устойчивым стенам. К важным требованиям относят:

• Заложение гидроизоляционной прослойки между мауэртатом и стенами из других материалов.
• Утепление внешней стенки ж/б разгрузочного пояса.
• Достаточную частоту (не более 80-100 см, в идеале – ровно между стропилами) и надежность крепления штырей или анкеров под мауэрлат. Данные элементы по возможности закладываются заранее, при заливке армопояса или кладке верхних рядов несущих стен.
• Привязку мауэралата шайбами, с обрезкой излишков крепежа после проверки положения, надежности фиксации и уровня бруса.

Стропильная система и обрешетка

Стропильные ноги выпиливаются по предварительно проверенному шаблону из бруса с сечением от 80 мм или досок 50×150 и устанавливаются с шагом около 50-80 см. Их крепят к двум брусьям мауэрлата или опорным вертикальным стойкам с помощью металлических уголков или длинных гвоздей, набиваемых под косым углом. Узнать больше о конструкции и порядке сборки стропильной системы односкатной крыши можно здесь.

На этом этапе важно правильно выполнить запилы ног (идеальная ширина – половина мауэрлата, но не более 1/3 от толщины стропил), исключить перекосы и заложить свес (оптимальное значение для профнастила – 40 см). Обрешетка набивается по заранее выбранной схеме после прибивания пароизоляции и укладки утеплителя в межстропильном пространстве (при наличии)

Эти действия выполняются после крепления к стропилам гидроизоляции рейками контробрешетки, нижний ряд выравнивается по горизонтали ската. Каждая доска прибивается как минимум 2 гвоздями, брус – 1

Обрешетка набивается по заранее выбранной схеме после прибивания пароизоляции и укладки утеплителя в межстропильном пространстве (при наличии). Эти действия выполняются после крепления к стропилам гидроизоляции рейками контробрешетки, нижний ряд выравнивается по горизонтали ската. Каждая доска прибивается как минимум 2 гвоздями, брус – 1.

О том, как рассчитать расстояние между стропилами односкатной крыши из профнастила, читайте тут, а из этой статьи вы узнаете как самостоятельно установить стропила на такую кровлю.

Гидроизоляция

Гидроизоляционный слой закладывается вне зависимости от типа пирога

Последние обеспечивают необходимых для утепленных крыш вензазор для вывода случайной влаги и могут отсутствовать в конструкциях открытого типа (скаты гаража или террасы, холодные кровли с вентилируемым чердачным пространством). При наличии утепляющей прослойки гидроизоляцию делают «дышавшей».

Подъем и монтаж металлопрофиля

Этот этап выполнятся в сухую и безветренную погоду, деформация листов при их подъеме на крышу считается серьезным нарушением. Сохранить листы от выгибания помогают специальные деревянные лаги, лестницы без перил или жесткие рамы из досок, используемые в комплексе с веревками. Для подъема и укладки профнастила наверху стоит привлечь помощника, при отсутствии такой возможности предпочтением отдается листам с меньшими размерами.

Непосредственно перед креплением листы раскладываются по заранее выбранной схеме (вертикальной или блоками), после предварительной разметки и обязательными нахлестами. Основным ориентиром служит горизонталь ската.

Монтаж осуществляется с помощью специальных метизов и шуруповерта (острых саморезов с круглыми шайбами-прокладками). Саморезы вкручиваются строго вертикально, начиная с краев, окончательная фиксация листа выполняется после проверки его положения, стыковка соседних элементов – после проверки уровня всего блока. Работы завершаются монтажом торцевых планок и других доборных элементов.

Односкатная крыша своими руками — чертежи и фото

Односкатная кровля может иметь различное исполнение. В зависимости от угла наклона принято выделять:

1. Плоские. Формируемая плоскость образуется с горизонтом угол не более 5 градусов;

2. Малоуклонные. Их угол с горизонталью находится в интервале 5 – 10 градусов;

3. Крутоуклонные. У таких конструкций скат образует с горизонтальной поверхностью угол более 30 градусов.

Два первых вида предъявляют повышенные требования к процессу устройства. Должна быть качественная изоляция поверхности и предусмотрен отводы воды.

Учитывая, что наклон ската сравнительно небольшой, снег на такой кровле сначала хорошо задерживается, формируя толстый слой, а затем начинает таять снизу. Тепло для этой цели генерирует сам дом.

Плюсы и минусы

К преимуществам многоскатных кровель относят:

• Оригинальный внешний вид, возможность реализации любых дизайнерских идей и многообразие предлагаемых вариантов исполнения.
• Быстрый сход снега на конструкциях с крутыми скатами.
• Хороший баланс крыши (при условии грамотного планирования), устойчивость и долговечность.
• Большой объем подкровельного пространства и возможность заложения под крышами комфортных жилых помещений.

Недостатки связаны со сложной формой конструкции. В частности:

• Многоскатные разновидности кровель обходятся в разы дороже обычных крыш из-за потребности в профессиональном проектировании и монтаже, перерасходе материалов и доборных элементов, и необходимости усиления отдельных участков типа ендов.
• Выбор кровельных покрытий для данного типа крыш ограничен бюджетом и требованиями герметичности, правильно уложить фальцевые материалы, черепицу или замковые системы на угловые скаты могут только профессионалы.
• В ряде случаев многоскатные крыши нуждаются в разветвленной и сложной системе водоотвода.

Односкатные крыши

Крыша односкатной формы имеет плоскую поверхность, которая наклонена в одну сторону. Очень часто ее устраивают на разновысотных стенах

При монтаже такой очень важно правильно выбрать величину наклона, чтобы часть строения располагалась навстречу ветрам

Самый простой вариант скатной крыши

Также очень популярен для домов в современном стиле

Однако, если грамотно спроектировать конструкцию, скомбинировать несколько скатов на разных уровнях, тогда получиться вполне привлекательная крыша. Немаловажен также правильный подбор материала – если выбрать, например, металлочерепицу, тогда получиться красивая геометрия ската, а вот профлист превратит дом в сарай.

Расчет угла ската крыши

Как рассчитать угол ската или высоту фронтона?

На представленном рисунке применены следующие условные обозначения:

— Lc — длина стропильной ноги;

— Lbc — высота фронтона от балок перекрытия до пересечения с плоскостью кровли;

— Lсд – ширина дома;

— А – выбранный или рассчитываемый угол наклона ската.

Если вспомнить базовый школьный курс тригонометрии и вооружиться калькулятором, то не представит никакого труда рассчитать все параметры будущей крыши, опираясь на исходные величины. Ширину здания несложно промерить, а в качестве второго параметра может выступать либо желаемая высота фронтона, либо выбранный угол ската кровли.

Итак, если за основу берется ширина здания и планируемая высота фронтона, то угол ската несложно рассчитать формулой:

TgA = Lbc Lсд

Если же в основу расчетов принимается выбранный угол ската кровли, то высота фронтона будет равна:

 Lbc = TgA× Lсд

Теперь несложно рассчитать и длину стропильной ноги:

Lc = Lсд СosА

При этом не забываем, что длина стропила, вычисленная подобным образом – это только до пересечения с плоскостью стен, без учета козырьков с фасадной и тыльной стороны здания.

Уклон угла ската выбирается в зависимости от некоторых критериев, одним из которых является выбранный вид кровельного материала, так как для каждого из них рекомендовано выбирать определенное значение или параметр, максимально близкий к нему, например:

— Профнастил требует уклона не менее 8º.

— При применении металлочерепицы, можно делать крышу со скатом в 30º.

— Для шифера хорошо подойдет величина угла в 20—30°.

— Для рулонных кровельных материалов, таких, как рубероид, а также другой мягкой кровли рекомендован угол уклона ската от 5—7°, но не меньше.

Кроме вышеперечисленных данных, нужно разбираться, какие виды стропильных систем бывают.

От чего зависит угол наклона односкатной крыши

Различают плоские (до 5 градусов к горизонтали), малоуклонные (5…30 градусов) и крутоуклонные (свыше 30 градусов) односкатные крыши. При этом плоские и малоуклонные крыши требуют устройства очень тщательной гидроизоляции и отвода воды – это связано с тем, что снег на таких поверхностях задерживается и начинает таять снизу, от тепла, излучаемого домом.

Снеговые и ветровые нагрузки

Эти параметры имеют большое значение при выборе угла наклона.

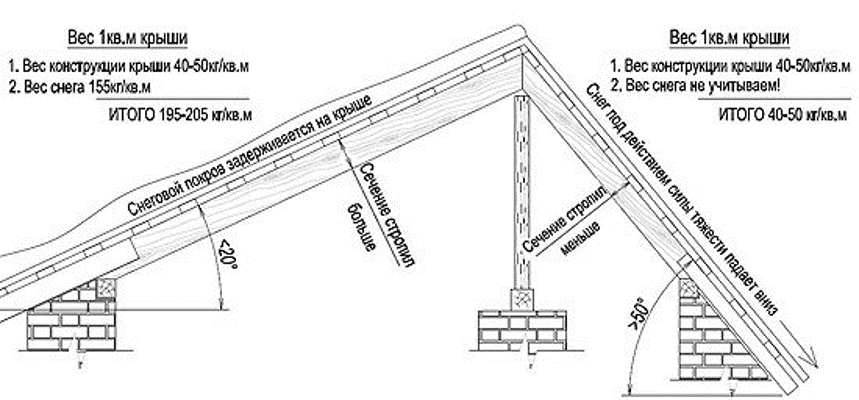

Считается, что с крыши, имеющей уклон менее 20 градусов, снег не сползает, остается лежать на поверхности. При большем уклоне сохранность снежного покрова зависит от типа кровельного материала. На крышах с углом наклона более 50 градусов снежный покров не задерживается, вне зависимости от покрытия, кроме определенных случаев (немедленное оледенение, сложные конструкции).

Необходимость учитывать вес снегового покрова связана с расчетом крыши на прочность, поэтому до начала проектирования необходимо уточнить снеговые нагрузки данного региона. Информацию можно найти в СП 20.13330.2016, раздел 10 «Снеговые нагрузки». Там же в разделе «Воздействия ветра» есть данные для расчета ветровой нагрузки.

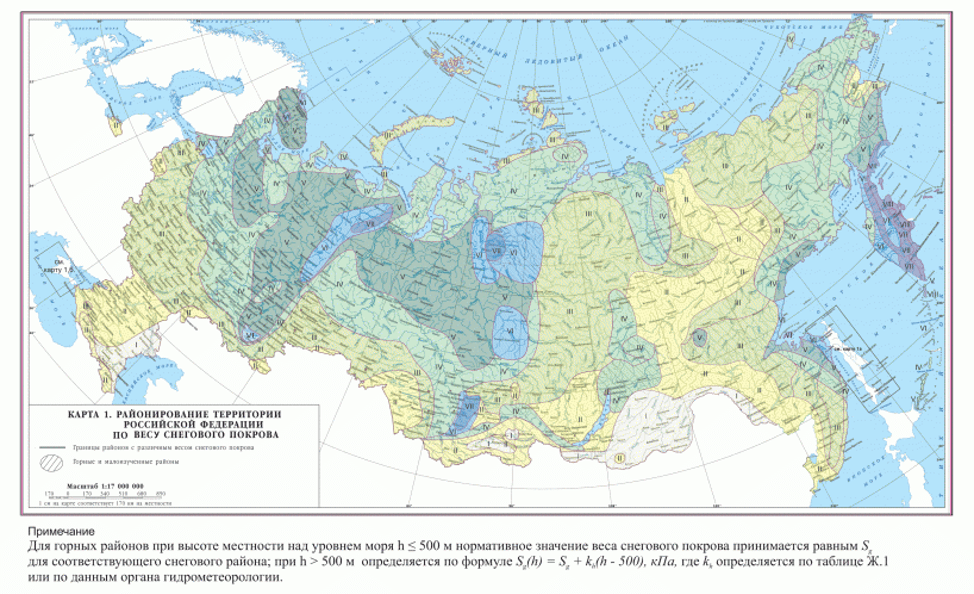

Упрощенно «прикинуть» снеговую нагрузку можно по карте РФ (районирование территории по весу снегового покрова и ветровые районы). Следует понимать: эти данные упрощены и не учитывают возможных нюансов, связанных с преобладающими ветрами, характером местности и другими факторами.

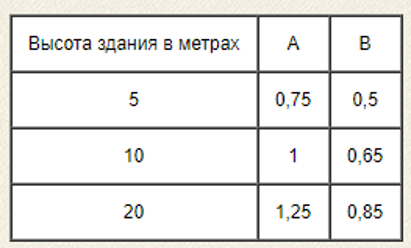

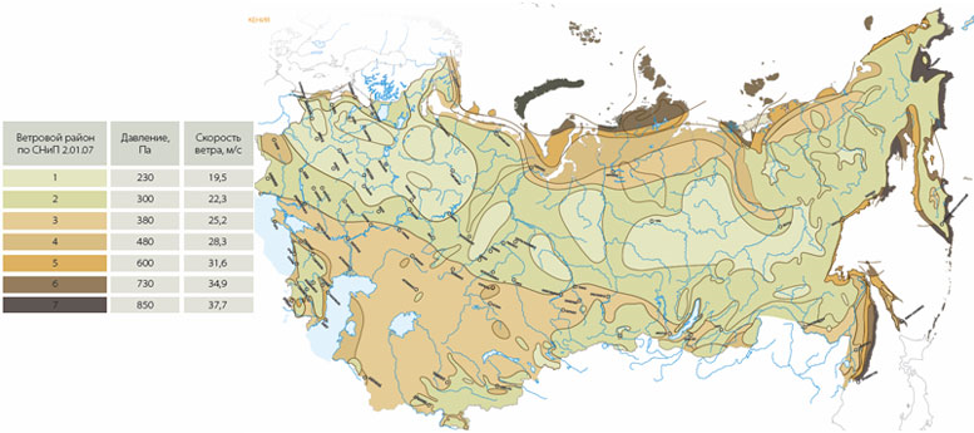

Ветровая нагрузка считается в том числе с учетом высоты здания и зоны его расположения. Зона А – открытые пространства, зона В – лесные массивы, городская плотная застройка.

При высоте постройки менее 10 м допустимо не принимать во внимание ветровую нагрузку, за исключением зданий, расположенных на больших открытых пространствах.

При расчете оптимального угла наклона конструкции необходимо учитывать:

• для снижения ветровой нагрузки необходимо уменьшать угол ската;
• для снижения снеговой нагрузки (обеспечение соскальзывания снега) следует увеличивать угол.

Таким образом, принятое решение – компромисс между желанием избавиться от регулярной чистки крыши от снега и нежеланием заново настилать сорванное ветром покрытие. Примеры расчета с учетом снеговой и ветровой нагрузки показаны ниже.

Выбор типа покрытия

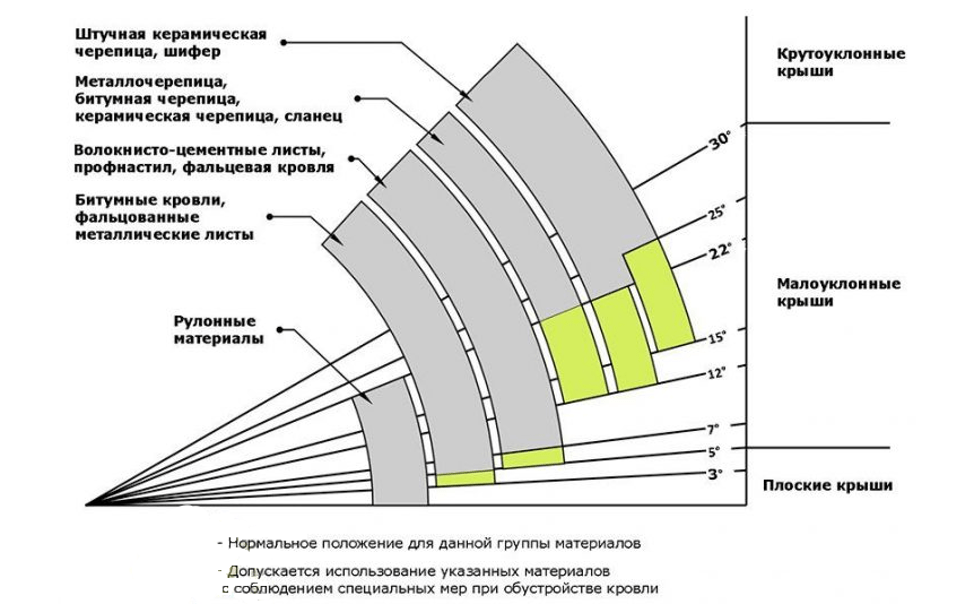

В зависимости от того, насколько круто скат наклонен к горизонтали, можно выбрать тот или иной кровельный материал. Иногда встречается обратная задача – кровельный материал уже выбран, теперь необходимо определить допустимый угол наклона.

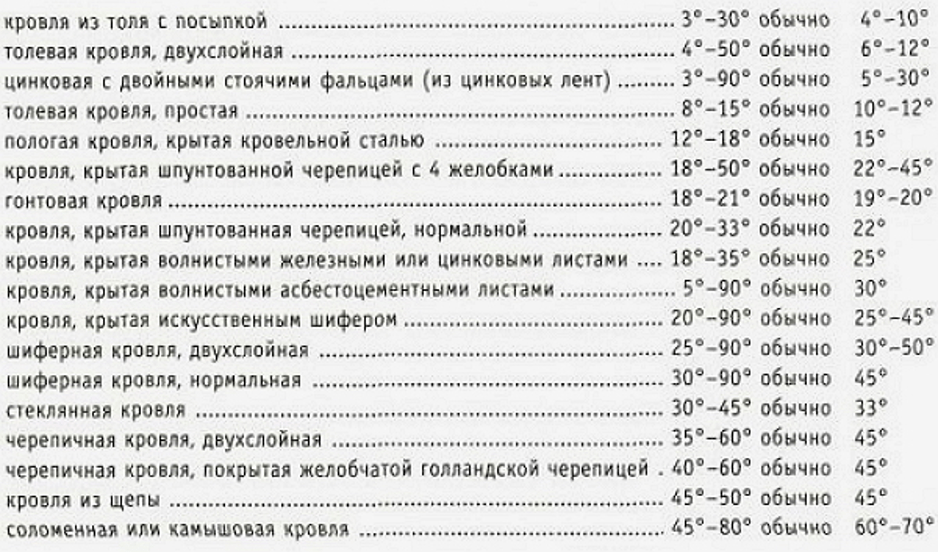

Более детально перечислены допустимые и обычно применимые углы кровли для разных материалов в таблице ниже.

Внимание: для крутоуклонных крыш неприменимы тяжелые хрупкие материалы! Также необходимо учитывать надежность крепления отдельных элементов и правильно рассчитывать гидроизоляцию!

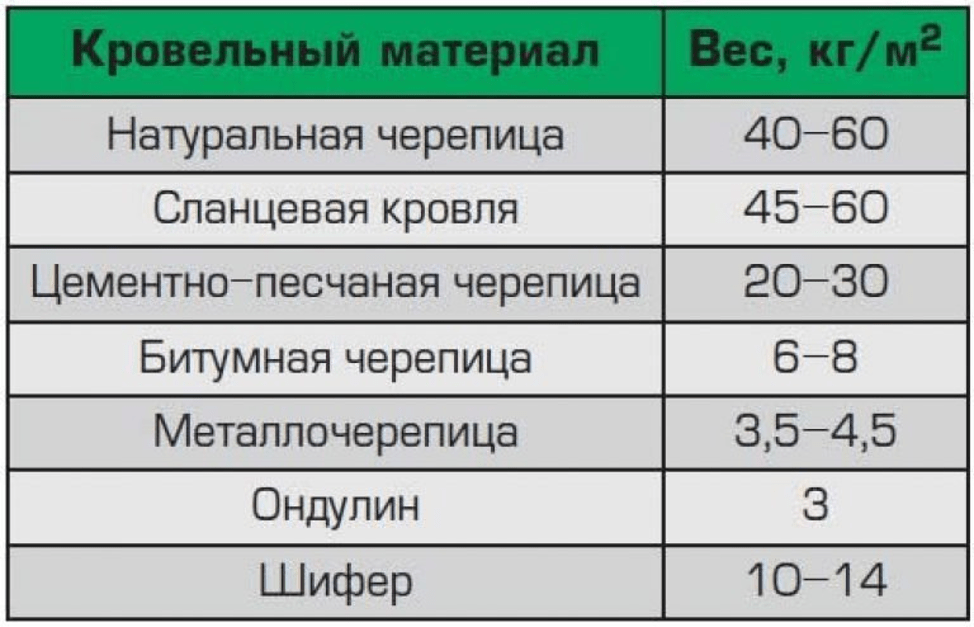

Вес кровельного материала можно принять ориентировочно по таблице ниже или выяснить самостоятельно у производителя/продавца.

Важно: при расчете стоит опираться на максимальную цифру, это даст необходимый запас прочности конструкции!

Утепление и гидроизоляция

Здесь только одно правило: чем меньше , тем тщательнее должна быть гидроизоляция. Так, для плоских и малоуклонных конструкций необходимо устраивать двухслойную изоляцию с тщательной проклейкой стыков и обязательной укладкой полотнищ (рулонов, пленки) внахлест с запасом не менее 20 см.

Утепление крыши зависит от региона проживания, его температурного диапазона, планируемой эксплуатации помещений под кровлей, отопления здания в целом и других нюансов. Расчет теплоизоляции здесь подробно излагаться не будет.

Тип и удельный вес выбранных материалов необходимо определить заранее, это требуется для расчета сборной нагрузки от «кровельного пирога» на общую конструкцию и несущие стены.

Возведение трехскатной кровли

Для того чтобы установить практически любую кровлю первым шагом будет установить мауэрлат и трехскатная крыша террасы не исключение. Для этого нужно выполнить разметку бруса по всей длине стен, после чего под прямым углом состыковать брус в углах. При установке брус необходимо сдвинуть к внутренней стороне стен. Под мауэрлат обязательно нужно установить гидроизоляцию. Обычно в качестве гидроизоляции используют рубероид, который улаживают в два или три слоя. Мауэрлат обязательно обрабатывается антисептиком. После этого на внутренние стены устанавливаются лежни. Под лежни тоже нужно не забыть установить гидроизоляцию. О том как правильно сделать и установить мауэрлат вы можете узнать из видео.

После установки мауэрлата, на него нужно установить балки перекрытия. Балки изготавливаются из досок толщиной 5 см и шириной 20 см. При установке балку нужно уложить на торец, благодаря чему доска не будет прогибаться и конструкция кровли приобретет жесткость. Балки необходимо устанавливать по такой последовательности: сначала крайние, затем нужно натянуть веревку, по которой устанавливаем промежуточные. Расстояние между балками перекрытия зависит от выбранного кровельного материала, но обычно оно составляет от 50 до 120 см. Если кровлю планируется утеплять, то оптимальным шагом между балками будет 60 см, так как большинство современных утеплителей имеет именно такую ширину.

Дальше на балки перекрытия устанавливаются вертикальные стойки. Они фиксируются при помощи укосин или временных подпорок.

После установки стоек на них устанавливаем коньковый брус. Крепить его можно при помощи уголков и накладок. Для того чтобы крыша получилась симметричной проверьте расстояние до карнизов и углов вальмового ската. После установки стоек можно начинать крепить боковые стропила, которые верхним концом крепятся к коньку, а нижним – к мауэрлату.

После того как стропильная система установлена, можно приступать к установке обрешетки. Шаг обрешетки зависит от кровельного материала. Например, для профнастила требуется обрешетка с шагом 40-50 см.

Конструкция пристроенной кровли

Отличительная черта конструкции – крепление или примыкание одной стороны к несущей стене или элементам кровли основного здания. В остальном она ничем не отличается от любой другой односкатной кровли и состоит из:

1. Стропильного каркаса, чаще всего изготавливаемого из дерева, реже – из профилированных труб или аналогичного металлопроката. Деревянный каркас в свою очередь собирается из мауэрлата (опорного бруса из твердых пород), стропильных ног (воспринимающих и перераспределяющих основные нагрузки дома), подкосов и аналогичных дополнительных элементов усиления конструкции.
2. Обрешетки – сплошного или разряженного покрытия, выполняющего функции основания для кровельного пирога.
3. Фронтонов, в случае односкатной крыши пристройки – боковых, с треугольной формой. В ряде случаев их заменяют сами стены пристройки.
4. Кровельного пирога – с гидро- или теплоизоляционными прослойками, или без них. В идеале материалы, покрывающие крышу пристройки, совпадают или гармонируют с покрытиями основной кровли дома, как минимум – по цвету.

В большинстве случаев конструкция примыкает к длинной стороне дома, и кровля на ней также имеет прямоугольную вытянутую форму. Но какие-либо ограничения отсутствуют, конструкция основной крыши дома может быть любой.

Варианты привязки кровли пристройки также бывают разные, включая:

1. Примыкание верхней части конструкции к несущей стене дома, без контакта, перекрытия или жесткой связки с главной кровлей дома. При таком исполнении требования к герметичности узла связки максимально жесткие, но нет необходимости в частичной или полной разборке основной крыши дома, способ ценится за простоту и подходит новичкам.
2. То же, с существенным выступом карниза главной кровли над крышей пристройки (а именно – свыше рекомендуемого минимума в 5 см). Чаще всего такие кровли встречается в домах с жилыми мансардами, помимо снижения атмосферной нагрузки на узел примыкания они ценятся за оригинальный внешний вид. Ограничение лишь одно – удлиненные свесы основной крыши должны закладываться заранее, на этапе ее возведения.
3. Совмещение крыши пристройки с пирогом дома, со скрытием шва примыкания кровельными материалами. При таком решении главная кровля разбирается частично или полностью (в особо сложных случаях – с реконструкцией или усилением стропильного каркаса), из-за необходимости точной подгонки конструкций и трудоемких операций способ считается сложным и реализуется реже.

Односкатная крыша своими руками: пошаговый монтаж

Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее проект, в котором указаны все размеры расходных элементов.

Также важно определиться, как будет обустроена крыша: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры между слоями изоляции и боковые отверстия по бокам кровли. Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий

Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий.

Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.

Каркасный дом с односкатной крышей

Материалы, необходимые для монтажа

Основные материалы для оборудования односкатной крыши:

Бревна (брус). Необходимы для монтажа стропильной системы, мауэрлата

Очень важно, иметь древесину хвойных или лиственных пород и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см. Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;

Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;

Доска или брус для обрешетки. Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями. Сечение бруса или ширину доски определяет финишное покрытие крыши;

Доски обрезные. Необходимы для создания планки торца. Если при покрытии используют металлочерепицу, то для торцевой планки можно воспользоваться доборными элементами;

Элементы для закрепления. Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления или совокупность разных креплений для увеличения прочности.

Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).

Порядок работ

Работы по монтажу односкатной кровли выполняются в порядке:

• Монтаж мауэрлата;
• Установка балок для перекрытия и ног подстропильных;
• Оборудование стропильной системы;
• Монтаж обрешетки;
• Последовательный монтаж слоев кровельного пирога;
• Внешнее покрытие.

ОСТОРОЖНО!

При монтаже кровли следует серьезно отнестись к каждому этапу работ, так как от того, насколько правильно и качественно будет выполнен монтаж всей конструкции, будет зависеть функциональность кровли.

Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.

Односкатная крыша своими руками: чертежи и фото.

Как построить односкатную крышу поэтапно

Чертеж

Односкатная крыша

Односкатная конструкция

При строительстве бани, многие решают сооружать односкатную крышу. В отличие от других типов, односкатную сделать значительно проще. Так, для ее обустройства нет необходимости возводить сложную стропильную систему. А если баня пристраивается к другому строению, то такая кровля будет продолжением существующей

Но несмотря на кажущеюся простоту при ее изготовлении важно учитывать ряд нюансов, например уклон

Угол уклона крыши определяется исходя из нескольких факторов, например, насколько большая снеговая и ветровая нагрузка в вашем районе. Также на определение угла влияет и выбранный кровельный материал. Если в вашем регионе количество снега большое, то угол наклона следует сделать более крутым от 15°. Это позволит снегу быстро сходить с поверхности, а также упростит его очистку. Если же в вашем регионе преобладают сильные ветра, то крышу, наоборот, необходимо сделать более пологой.

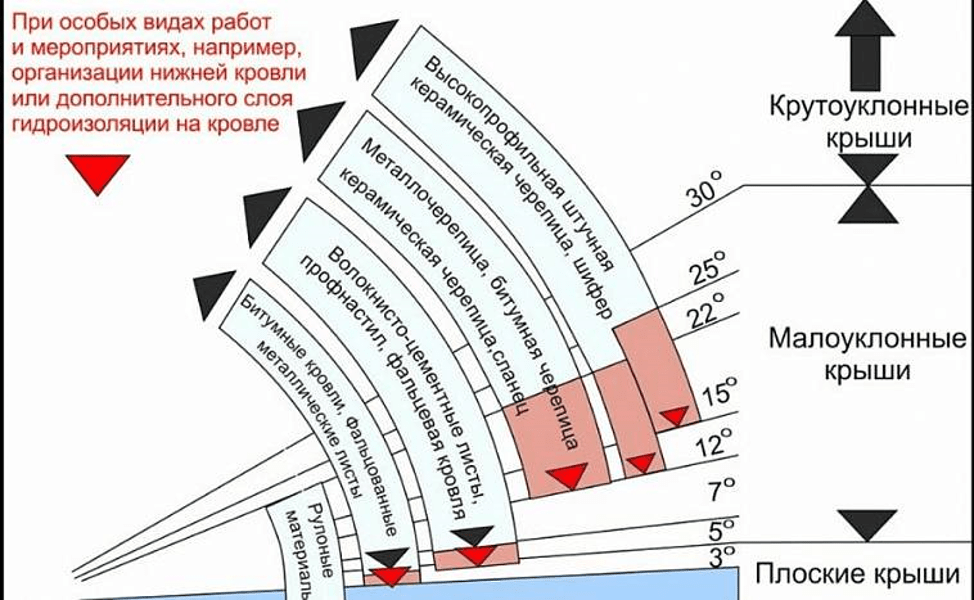

Ниже приводится диаграмма, на которой указывается допустимый угол наклона кровли при том или ином кровельном материале:

График уклона кровли

Конструкция крыши

Сама по себе конструкция очень простая. Угол ее наклона создается за счет перепада высоты двух противоположных стен. При этом также можно обустроить и чердачное помещение (по желанию). Если чердака не будет, то крыша одновременно может являться и потолком бани. Изнутри ее необходимо будет утеплить и подшить. Если же будет обустраиваться чердак, то необходимо дополнительно сделать перекрытие между чердаком и помещением.

Кровля имеет опору на стропила, которые укладываются на стены бани. Стропила монтируются с шагом от 0,6 м до 1,2 м. Сверху стропил изготавливается обрешетка, слой гидроизоляции и кровельный материал.

В качестве кровельного покрытия можно использовать профнастил, металлочерепицу, битумную черепицу, ондулин. Крайне редко выбирают шифер, так как этот материал значительно утяжеляет вес готовой односкатной крыши.

Для изготовления подобной кровли, необходимо иметь следующий набор материалов и инструментов:

• доска 40×60 мм для изготовления стропил и балок перекрытия;
• влагостойкая фанера или доска для изготовления обрешетки;
• гидроизоляционный материал;
• кровельное покрытие;
• доска для подшивки потолка;
• пленка для пароизоляции с металлизированным покрытием;
• утеплитель – базальтовая, стеклянная или минеральная вата;
• электролобзик;
• степлер;
• молоток;
• рулетка;
• нож;
• шуруповерт;
• антисептик для покрытия дерева.

Пошаговая инструкция

Формирование односкатной крыши начинается при возведении стен, т.е. одну выполняете более высокой. Если баня прямоугольная, то обычно это одна из длинных стен. Дальше процесс строительства выглядит следующим образом (на примере постройки из бруса):

• Если планируется выполнить чердак, то на уровне низкой стены необходимо сделать пазы по всему периметру для балок потолочного перекрытия. Расстояние может соответствовать расстоянию между стропилами. Паз тщательно обрабатывается антисептиком для дерева.
• Далее согласно размеру, выпиливаете балки перекрытия из толстой обрезной доски.
• Концы балок будут укладываться в изготовленные пазы. Для этого их необходимо пропитать полимерной гидроизоляционной мастикой и обернуть в рубероид.
• Крепление выполняется при помощи металлических скоб или шпилек к стене.
• На верхний брус укладываются стропила (мауэрлат). Чтобы их стянуть можно использовать металлические пластины или шпильки. Если длина ската между балками перекрытия и стропилами превышает 4 м, то дополнительно установите подкосы или опоры.

Установка стропил

• Фронтон крыши можно зашить досками.
• Если обустраивается чердак, то обязательно во фронтоне делается вентиляционное окно. В противном случае под кровлей будет накапливаться пар, что приведет к появлению конденсата.
• Поперек стропил сверху укладываете гидропароизоляционную пленку. Она должна немного провисать. Сверху нее к стропилам закрепляете бруски, а после, фанеру, для сплошной обрешетки или доски с шагом 0,5 м. Сплошная обрешетка необходима для укладки мягкой кровли, а разреженная – под ондулин, металлочерепицу и т.п.
• После этого выполняется монтаж выбранного вами кровельного материала. Если это будет металлочерепица или профнастил, то их следует укладывать внахлест на одну волну. Для крепления используются специальные саморезы с уплотнительной резинкой.
• После монтажа кровельного материала необходимо закрепить ветровую, карнизную планку и конек.

Завершающим этапом будет утепление. О тонкостях выполнения этой работы, будет говориться в этой статье.

Инструкция по выполнению работ

Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:

• для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
• на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
• сечение стоек, подкосов и прогонов – 10 х 5 см;
• обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.

Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.

Укладка мауэрлата

Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.

Технология укладки мауэрлата на стены из разных материалов выглядит так:

1. В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
2. Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
3. В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.

Монтаж стропил пошагово

Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.

Дальше действуйте в таком порядке:

1. Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
2. Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
3. Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
4. Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.

Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:

Обрешетка и финишное покрытие

Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).

Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:

• под металлочерепицу – 35 см;
• для профнастила и шифера – 50—60 см;
• под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.

Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.
