Каркасное строительство домов по технологии ЛСТК

Слой утепляющего материала

Утеплитель является значимым элементом каркасной конструкции, потому важно подбирать качественный наполнитель, способный быть максимально эффективным в течение полного срока службы каркасной конструкции. Поскольку хороший утеплитель позволяет экономить на отоплении, за счет коэффициента энергосбережения

Существующие утеплители делятся на два основных вида: органические и неорганические (к.п. минеральные). Классическая теплоизоляция стен и перекрытий подходит и для домов каркасного типа. С одинаковым успехом можно применить волокнистые утеплители типа минеральной (базальтовой) ваты или стекловолокна. Преимущество данных утеплителей в том, что в отличие от органических, они относятся к категории негорючих материалов.

Выбор органического утеплителя подчиняется ряду критериев предъявляемых к нему требований. Подобный утеплитель должен быть гидрофобизирован (не впитывает влагу), обладать эластичностью и упругостью, отлично сохранять исходный размер и форму в процессе всего срока эксплуатации, быть устойчивым к гниению.

Возведение дома каркасного типа из ЛСТК, особенности и рекомендации

Любое строительство «с нуля» должно начинаться с разработки проекта будущей постройки

Любое строительство «с нуля» должно начинаться с разработки проекта будущей постройки. Причем необходимо понимать, что даже в условиях кризиса и острой нехватки денежных средств это дело лучше доверить профессиональным разработчикам, сметчикам, строителям. Так как собирать дом по технологии ЛСТК своими руками достаточно сложно, существует большая вероятность допущения ошибок, которые негативным образом скажутся на эксплуатации дома в дальнейшем.

Специалисты разработают план постройки, учитывая все существующие нюансы строительства: грунт, на котором планируется возводить дом по технологии ЛСТК, климатические условия заказчика, дополнительные пожелания в проектировании, которые заказчик хочет реализовать и т.д. Они помогут советом в затруднительной ситуации, расскажут об особенностях сбора подобного дома, а главное, правильным образом произведут расчеты и перенесут их на бумагу в виде чертежей. По готовым чертежам завод металлоконструкций производит готовый набор профилей с необходимым количеством крепежных материалов.

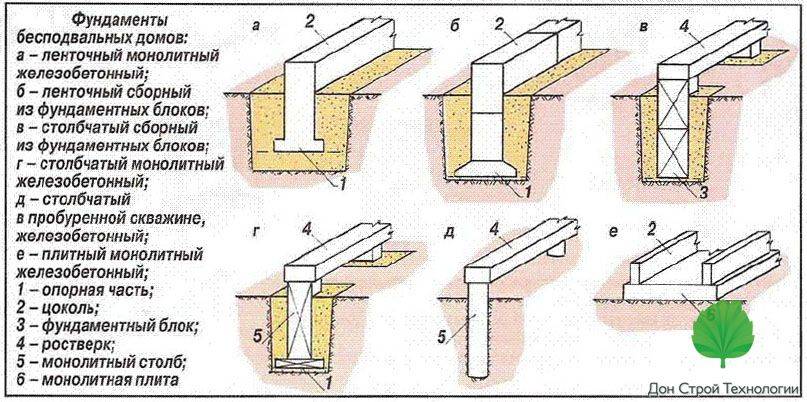

  • Фундамент. Возведение фундамента будущего дома является важнейшей составляющей любого строительства. Так как ошибки при выполнении этого этапа работы могут стать критическими, а исправлять их довольно трудоемкое, энергозатратное и дорогое удовольствие, специалисты рекомендуют использовать столбчатый фундамент в качестве наилучшего основания для такого дома. Столбы являются основанием в каждом углу жилого помещения, а также под опорами наиболее нагруженных участков на расстоянии от 150 до 250 сантиметров между собой. В качестве материала для столбов применяются кирпич, бетон, камень и железобетонные материалы. Под такой легкий дом допускается укладка ленточного фундамента.
  • Цоколь. Цоколем принято считать надземную часть фундамента, которая ограничивает подпольное пространство. При выборе столбчатого основания дома, конструктивными элементами цоколя являются ростверк и забирка, которая заполняет пространство между столбами фундамента. Забирка выполняется, как правило, из цокольных плит, кирпича или монолитного бетона.

По ростверку производится монтаж гидроизоляции путем укладки одного слоя рубероида

  • Пол. Монтаж цокольного перекрытия и напольного основания выполняется по следующей технологии: по ростверку производится монтаж гидроизоляции путем укладки одного слоя рубероида. Затем монтируются прогоны из ЛСТК, а по прогонам укладываются лаги. Сверху обшивка влагостойкой фанерой, обеспечивается гидроизоляция, ставятся дополнительные лаги, укладывается утеплительный материал. Затем производится пароизоляция, для надежности еще один слой влагостойкой фанеры и завершающим этапом производится монтаж напольного покрытия.
  • Стены, перегородки. Сначала производится монтаж каркаса ЛСТК, далее укладывают утеплитель между стойками каркаса (как правило, применяют плиты из минеральной ваты). По внутренней стороне внешней перегородки выполняется слой пароизоляции и производится обшивка листовым материалом. Внешнюю сторону обшивают листовым материалом и подготавливают для дальнейшей отделки.
  • Крыша. Возведение крыши начинается с проектирования стропильной системы. Шаг 35 или 60 сантиметров. Согласно разновидности кровли, по стропилам производится монтаж обрешётки.
  • Фасад. Любое строительство завершается производством фасадных работ. В зависимости от того, насколько качественный материал выбран, зависит не только внешний и эстетичный вид жилого помещения, но и физические характеристики будущего дома: звукоизоляция и теплоизоляция. Но каких–то конкретных рекомендаций в выполнении фасадных работ нет, здесь, что называется «на любителя». Фасад можно выполнить из бюджетного винилового сайдинга или таких дорогостоящих материалов как облицовочный кирпич или искусственный камень.

Этапы процесса каркасного строительства:

Весь процесс каркасного строительства можно разбить на несколько этапов:

1. Подготовка фундамента

Этот этап строительства подразумевает чистку площадки и подготовку ее для укладки фундамента, который выбирают заранее зависимо от проекта сооружения. Расчистить площадку, выровнять её и сделать фундамент в соответствии с проектом. Фундаменты могут быть разные: ленточные, свайно — ростверковые, на винтовых сваях, из блоков, монолитная плита, глубокого залегания и другие.

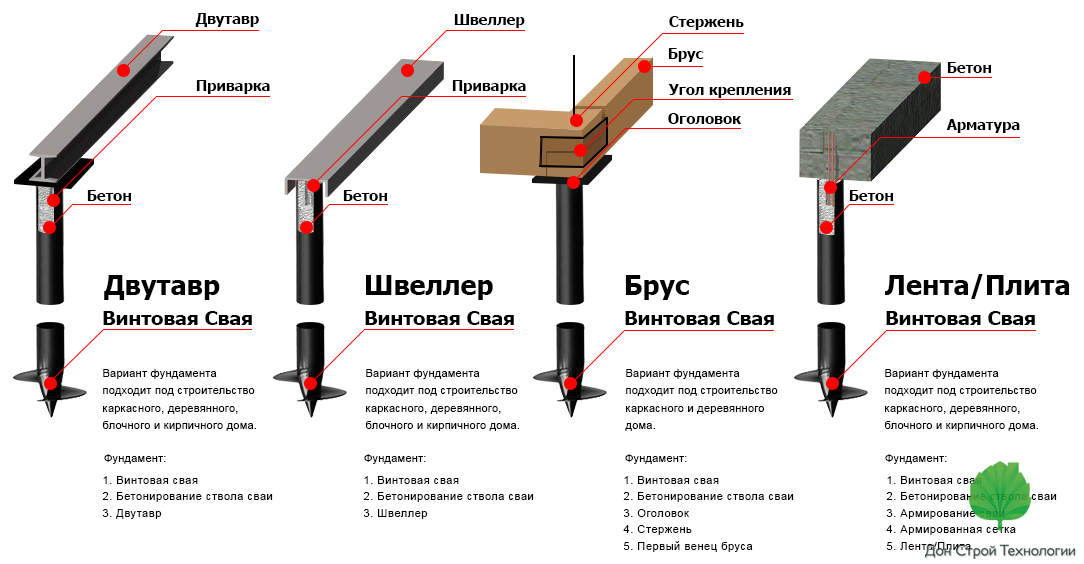

Фундаменты на винтовых сваях:

Другие типы фундаментов:

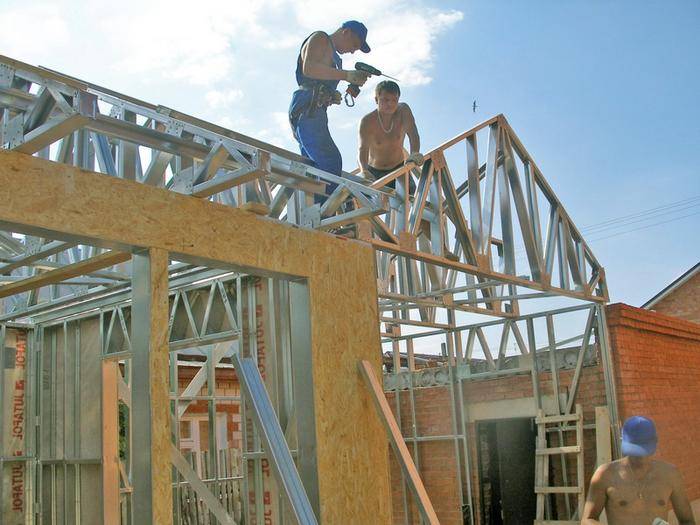

2. Сборка и установка каркасаЭтот «наземный» этап включает в себя сборку подготовленных и отмаркированых элементов, которые затем скручиваются при помощи шуруповерта или с использованием дрели

В завершении готовый каркас закрепляется согласно проекту.
Очень важно , что при установке каркаса НЕ используется специальная техника. Строители работают только вручную.
Количество этапных дней — 4

3. Установка перекрытий и возведение стен 2 этажа

Для установки перекрытий могут подойти и холодногнгутый профиль и собранный в панели, а также в виде отдельных балок, так и армированный профлист со стяжкой, и др.
После этого происходит монтировка стен.
Количество этапных дней — 3.
Монтируются стены второго этажа

Это строительства этап занимает еще 3 дня.

4.Прокладка внутренних инженерных коммуникаций

Инженерные сети прокладывают внутри помещения и в стенах. Это совершенно не сложный процесс работы. Сюда также входит устройство канализационных труб и водоснабжения.
Количество этапных дней — 3.

5. Теплоизоляция стен, установка ветрозащиты и гидроизоляции

Негорючий базальтовый минераловатный утеплитель или легкие бетоны укладывают внутри стен. В стенах укладывают легкие бетоны или базальтовый утеплитель. Устанавливается гидроизоляция по стенам снаружи. Пароизоляция внутри помещения и удаляются «мостики холода».
Количество этапных дней — 5.

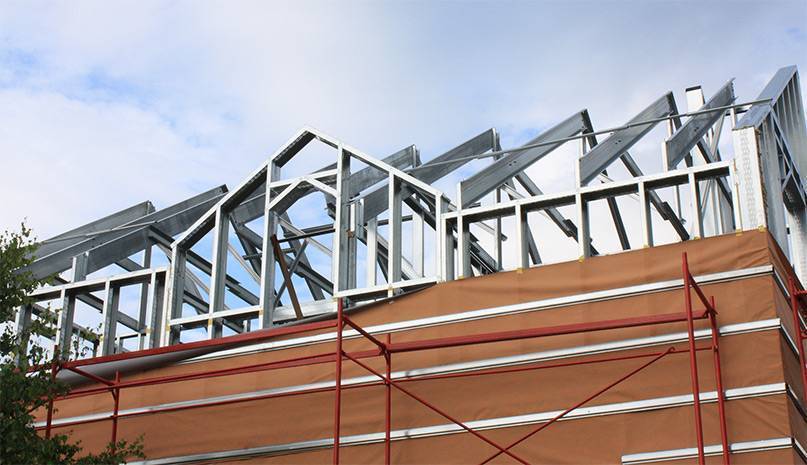

6. Монтаж кровлиВручную, без использования спецтехники, происходит установка кровли. После этого делается ее изоляция и обшивка.
Количество этапных дней — 3.

7. Обшивка стен, установка окон и дверей.

Обшивка наружных и внутренних стен производится, как правило, из листов гипсокартона, но могут применяться цементно-стружечные (ЦСП) и ориентировано-стружечные плиты (ОСП). После обшивки стен устанавливаются окна и двери. Осуществляется этот этап той же небольшой бригадой строителей.

Для него достаточно 4 дней.

8. Наружная отделка

Наружная отделка дома может включать в себя покраску стен, штукатурку с покраской, отделку сайдингом, кирпичную кладку, отделку искусственным камнем и т.д.

Количество этапных дней — зависит от выбранного материала, но не больше 10.

9. Внутренняя отделка помещенияК внутренней отделке дома относится монтаж внутренней коммуникации, электропроводки, затирка швов, покраска, оклейка и прочая чистовая отделка. Этот этап вполне выполним за 6 дней

10.Завершающий этап, установка доборных элементов

Этот этап заканчивает строительство. Устанавливаются доборные элементы, водостоки и подшивка крыши.
На это потребуется 3 дня.

Безусловно, это весьма приблизительный расчет, по срокам возведения сооружения из ЛСТК. Между тем, возможно весьма ощутимое сокращение сроков строительства за счет оптимизации строительного процесса. Например, для возведения коттеджного поселка целесообразнее применять укрупненную заводскую сборку элементов для серийного строительства.

Этапы строительства домов по технологии ЛСТК

1. Проектирование КМ – обычно составляет около 2 недель, подготавливается трехмерная модель объекта, составляется спецификация всех профилей, которая может быть отправлена на завод по производству профилей ЛСТК.
2. Изготовление профилей — занимает тоже около 2 недель (в зависимости от объемов работы).
3. Проектирование КМД – детализированные чертежи. Необходимы для сборки каждого элемента (стеновых панелей, перекрытий, стропильных конструкций и др.).
4. Начало строительства каркаса здания (примерно, через 20-30 дней с момента подписания договора с компанией). Возведение каркаса также производится в сравнительно короткие сроки – коттедж 260 м2 монтируется за 4-5 недель.
5. Проводка инженерных коммуникаций.
6. Внутренняя и наружная отделка.

А сколько же стоит дом из ЛСТК?

Однозначно дешевле, чем такой же объект, возведенный на основе деревянного каркаса или по технологии монолитного строительства. Окончательная цена будет формироваться на основании различных факторов: сложность конструкции, ее вес, используемые для отделки и облицовки материалы… При этом меньше всего на себестоимость повлияет вес и количество профилей (это составит не более 20% от общей стоимости). Итоговая сумма в большей степени будет зависеть от того, какие окна и двери вы выберите, какой утеплитель, от сложности коммуникаций и т.д.

Технология ЛСТК успешно зарекомендовала себя во многих странах: Канаде, Японии, Швеции, Финляндии и других. Многие специалисты уверены, что она также найдет широкое применение и в нашей стране. Главное, помните, что это не просто возведение зданий из стальных профилей… Это технология, которую нельзя нарушать ни на стадии проектирования, ни на стадии изготовления, ни в момент строительства. Поэтому доверяйте только серьезным компаниям, которые зарекомендовали себя на рынке и дорожат своей репутацией.

Преимущества каркасов ЛСТК

В России каркасы ЛСТК, также набирают популярность среди заказчиков, а производители с каждым годом все совершенствуют данную технологию, кто-то даже называет дома из ЛСТК прорывом в области домостроения. И это неудивительно, ведь у этих каркасов есть целый ряд преимуществ:

Высокий срок службы

Конечно, срок службы зависит от сборки, если она была собрана профессионально, то дом простоит и 300 лет, но даже в самом худшем варианте дом простоит 120 лет, поэтому настоятельно рекомендуем вам обращаться к профессионалам.

Теплоемкость

Дома из ЛСТК получаются очень теплыми, они востребованы даже в Арктике. Толщина стены каркаса около 200 мм и в них помещается большое количество утеплителя, к тому же на каркасе есть специальные насечки, которые не позволяют проходить холоду и уходить теплу.

Огнеупорность

Каркасы ЛСТК не горят — профиль полностью огнеупорный. Это, пожалуй, основное его преимущество перед другими строительными технологиями. Также он не промокает и не промерзает.

Геометрическая точность и прочность

Несмотря на то что каркасы ЛСТК считаются легкими, что тоже является плюсом, они прочные и надежные. Также стальные тонкостенные конструкции обладают высокой геометрической точностью (погрешность при изготовлении профиля равна приблизительно 0,5 мм), во многом благодаря этому, дома из ЛСТК и строятся так быстро, к тому же данное преимущество позволяет более точно рассчитать свои затраты при покупке строительных материалов, ведь докупать что-то ещё точно не придется.

Экологичность.

Во-первых, есть возможность полной утилизации дома, во-вторых, при строительстве зданий по этой технологии, практически нет никакого воздействия на окружающую среду. Также на домах, построенных на основе каркаса ЛСТК, никогда не появится грибок или другие паразиты.

Мы перечисли основные и самые главные преимущества ЛСТК, но сюда же можно отнести: экономичность, комфорт, и архитектурные возможности, ведь за счет того, что эта технология позволяет без проблем осуществлять перекрытие пролетов без опор, можно максимально рационально использовать внутреннее пространство дома.

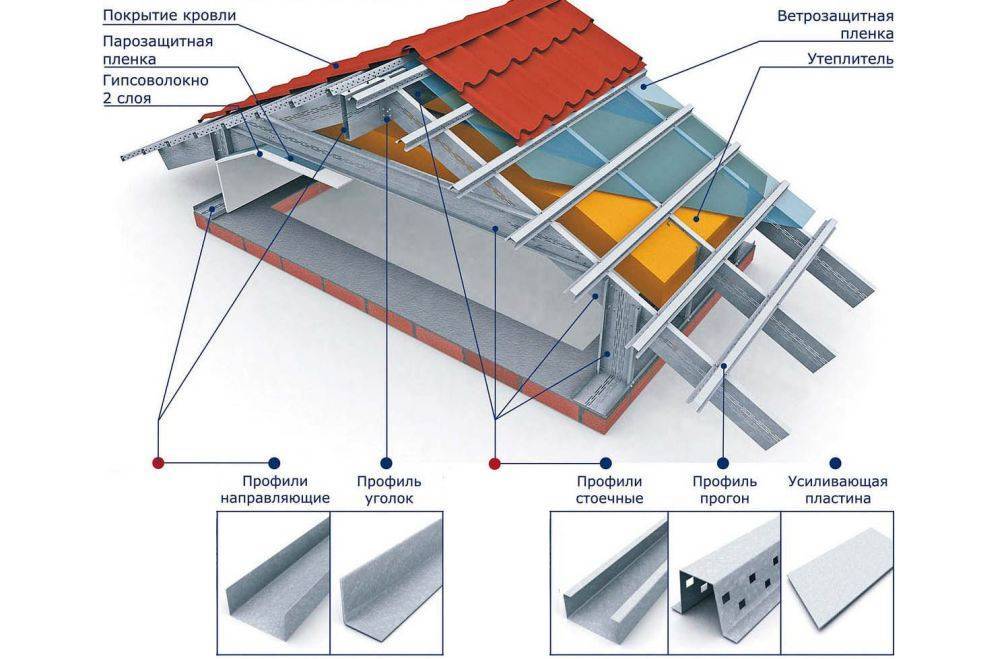

Виды профилей для тонкостенных конструкций

Для возведения каркаса используют несколько видов металлических профилей. Каждый из них имеет определенное назначение и несет соответствующую нагрузку. Те, в основе сечения которых лежит буква “П”, называют швеллерами.

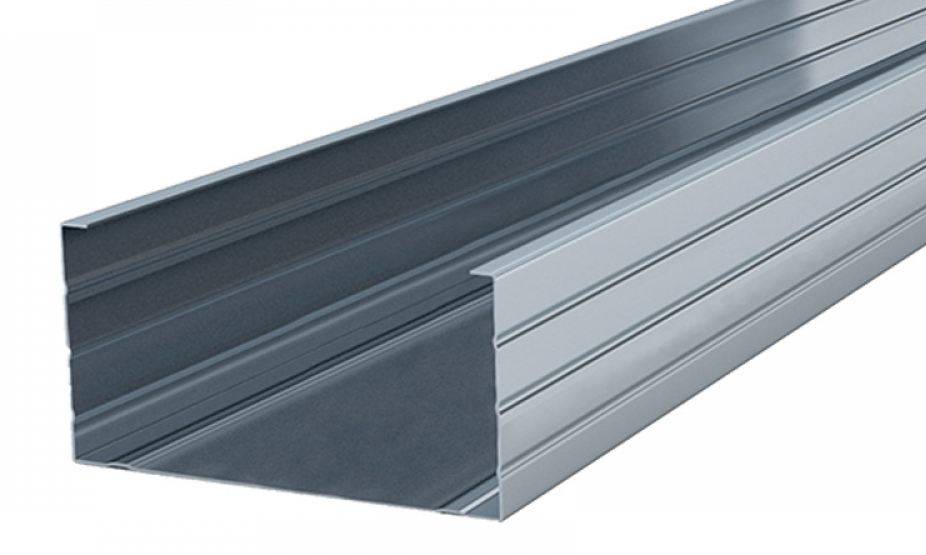

Использование С-образного профиля

С-образный профиль называют стоечным, так как чаще всего его используют в качестве вертикальных стоек при возведении наружных стен. Также он находит применение при монтаже кровли, внутренних перегородок и перекрытий.

С-образный элемент несет на себе большую продольную нагрузку, поэтому имеет два ребра жесткости – загибы на боковых стенках.

Средние размеры профиля:

  • высота – 50-80 мм;
  • ширина – 150-300 мм;
  • толщина – 1-4 мм.

Исходная заготовка – сплошная балка из стали. Однако в ней могут быть выполнены технологические отверстия, например, для прокладки коммуникаций.

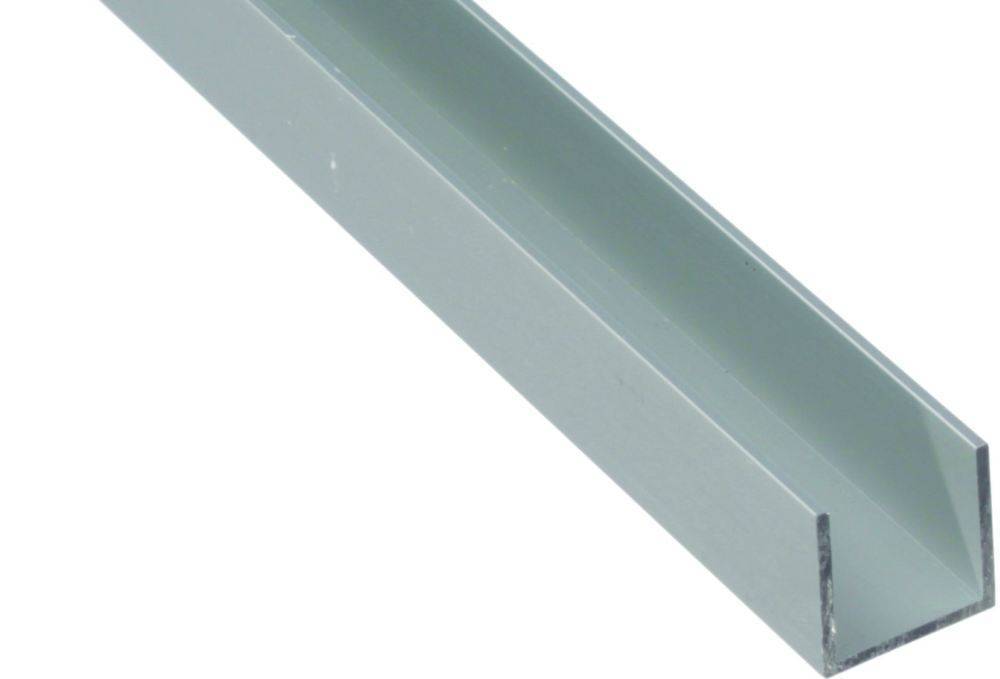

П-образный стальной профиль

П-образный профиль, соответствующую форму которому придают на станке, называют направляющим или стартовым. Именно к нему крепят вертикальные стойки наружных стен.

Его также используют при:

  • монтаже стропильной системы;
  • установке внутренних перегородок;
  • усилении стеновых прогонов;
  • сборке рамных элементов;
  • устройстве подоконных перемычек.

Ширина швеллера колеблется в диапазоне 70-300 мм, толщина – 0,7-4 мм. Высота боковых полок обычно составляет 50-65 мм.

П-образный элемент металлокаркаса для дома также может быть сплошным или перфорированным, с отверстиями для коммуникаций.

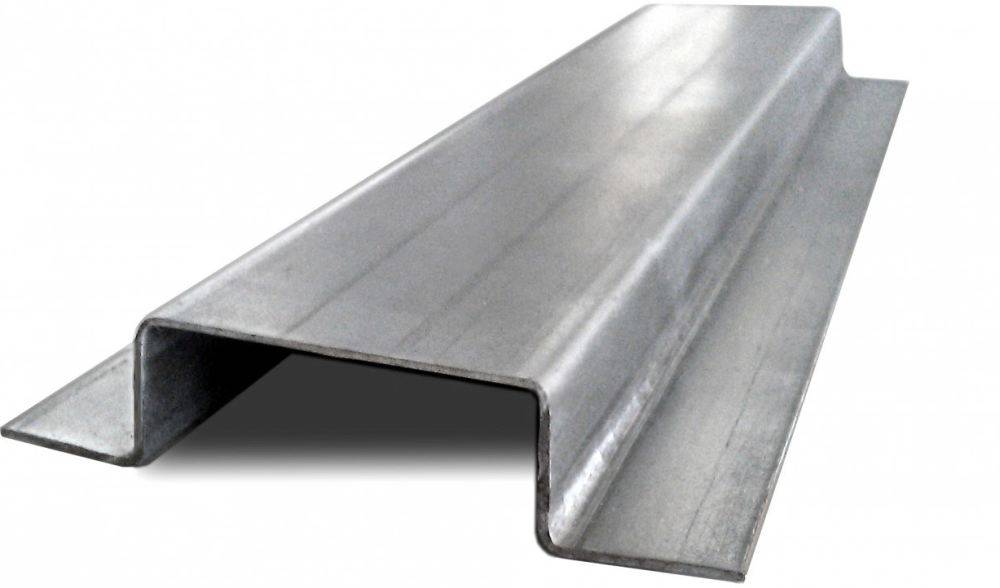

Шляпный (ПШ) или омега-профиль

Шляпный профиль широко применяют при монтаже вентилируемых фасадов, устройстве обрешетки под кровельное покрытие и облицовку наружных, внутренних стен. Крепление выполняют непосредственно к стойкам каркаса.

Обычно толщина шляпного профиля меньше, чем у несущих элементов ЛСТК, и составляет 0,7-1,5 мм. Однако этого достаточно, чтобы выдержать вес черепицы, профнастила и других облицовочных материалов. А вот высота колеблется в пределах 28-61 мм.

Обратите внимание, что перфорация может быть нанесена только на боковые полки профиля

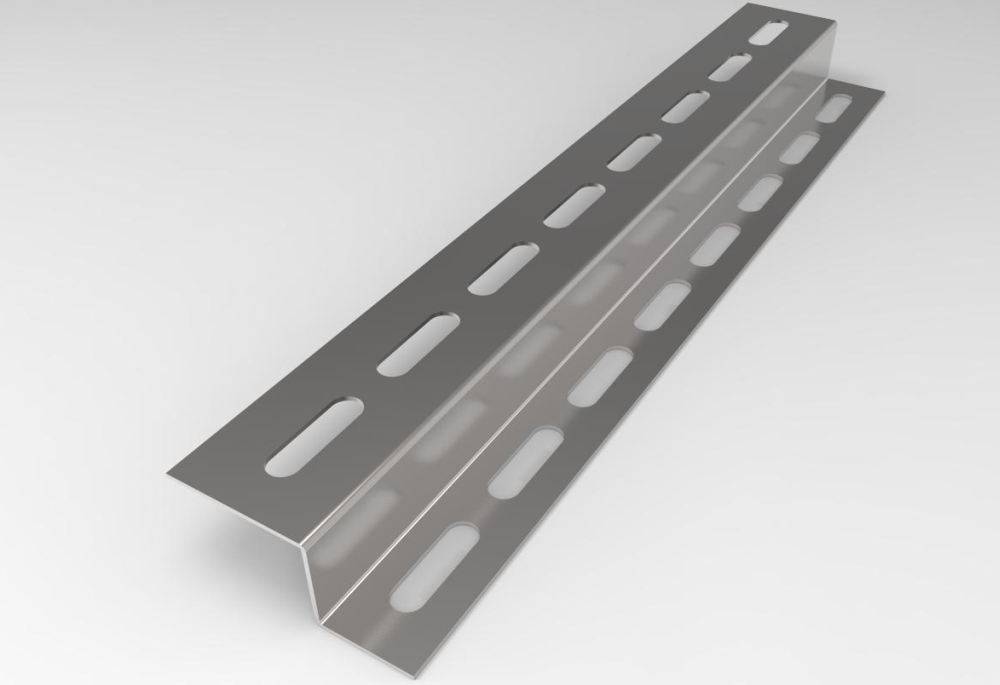

Z- и сигма-профиль для металлокаркаса

Z-профиль играет немаловажную роль в железном каркасе жилого дома. Его используют в качестве несущих прогонов при устройстве кровли, направляющего в вентилируемом фасаде и при сборке стенового “пирога” с утеплителем.

При строительстве кровли Z-профиль с успехом заменяет сдвоенную С-образную балку. Он обеспечивает высокую несущую способность этой части строения даже с учетом снеговой нагрузки.

Ширина основной полки составляет 100-300 мм, высота боковых полок – 40-80 мм, а величина их загиба – 10-20 мм.

Сигма-профиль при возведении каркасного дома используют в качестве ригеля и колонны. Благодаря своей форме, он обладает повышенным сопротивлением на изгиб. Рассчитан на высокие нагрузки, подходит для сооружения больших пролетов.

Ширина балки колеблется в пределах 80-300 мм, высота боковых полок составляет 40-80 мм, а их загиб 10-20 мм.

Термопрофили – в чем их особенность

Термопрофили – это перфорированные балки из оцинкованной стали. Перфорацию выполняют в виде сквозных прямоугольных отверстий, расположенных вдоль них в шахматном порядке. Толщина таких балок обычно не превышает 2 мм.

Наличие отверстий усложняет путь теплового потока, сводит к минимуму число “мостиков холода”. При использовании термопрофилей теплопроводность металла снижается до 80-90%. Утепленные минеральной ватой и обшитые гипсокартонным листом наружные стены металлокаркасных зданий демонстрируют отличные тепло- и шумоизоляционные качества.

Профильная труба или стальной профиль – что лучше

Что выбрать для дома на металлокаркасе: профильную трубу или стальной швеллер? Этот вопрос неизменно встает перед большинством строителей, особенно, неопытных

И при ответе на него важно понимать принципиальную разницу между этими двумя деталями

Для возведения ЛСТК обычно используют трубу с квадратным (100х100 мм) или прямоугольным (80х40 мм) сечением. Благодаря замкнутому контуру, она удобна в работе, но при этом имеет несколько существенных недостатков.

  • Если открытые торцы трубы ничем не защищены, внутри она быстро поддается воздействию влаги, ржавеет.
  • Для соединения труб понадобятся крепежные элементы большой длины. Это повлечет дополнительные денежные расходы.
  • Показатель жесткости труб на изгиб меньше, чем у швеллеров.

Таким образом, использование профильных труб в качестве основного элемента каркаса жилого дома представляется спорным. Однако они прекрасно выполняют функцию стоек при возведении малогабаритных строений – ангаров, гаражей и др.

Ветрозащита домов из ЛСТК-профиля

Чтобы утеплитель хорошо сохранял тепло внутри здания, необходимо с внешних сторон (фасады) защитить его специальной ветрозащитной пленкой, либо влагостойким гипсокартоном (ГКЛВ) или с прямой кромкой (ГКЛВ-А-ПК) в один слой. Прямое назначение ветрозащиты – как сохранять тепло внутри здания, так и препятствовать разрушению слоя утеплителя и защищать его от воздействия атмосферных явлений. Функция ветрозащитного слоя в том, чтобы не пропускать воздух и влагу снаружи, но и не препятствовать выходу водяного пара изнутри, то есть данный слой должен обладать паропроницаемостью и воздухонепроницаемостью. Такие свойства присущи современным мембранным материалам. Мембранные пленки гидро- и ветрозащитные укладывают по поверхности утеплителя, а между наружной обшивкой и слоем ветрозащиты оставляют зазор, что позволяет свободно выходить влажному воздуху без образования конденсата внутри.

Изнутри утеплитель защищают пароизоляцией, которая препятствует образованию конденсата на слое утеплителя и элементах металлоконструкции из ЛСТК, что часто происходит в холодное время года ввиду перепадов температуры внутри и вне помещения. Внутренний слой пароизоляции не пропускает воздух и пар.

Преимущества

Строительство каркасных домов ЛСТК является альтернативой традиционным технологиям, которые при современных расценках требуют больших финансовых вложений

Строительство каркасных домов ЛСТК является альтернативой традиционным технологиям, которые при современных расценках требуют больших финансовых вложений, сам процесс стройки зависит от погоды и может продляться на неопределенное время.

Профиль ЛСТК имеет толщину до 4 миллиметров и для защиты от коррозии покрыт защитным слоем цинка. Поэтому противники строительства из таких материалов не имеют никаких оснований утверждать, что дом, выполненный по технологии легких стальных конструкций, имеет недостаточную прочность.

Выбор за вами, но выбирать материал рекомендуется у крупных производителей, которые могут предъявить сертификат качества, а строительство дома лучше доверить профессионалам! Также рекомендуем посмотреть представленные фото и видео.
