Размеры полипропиленовых (ППР) труб: диаметры и толщина стенок по ГОСТу

Достоинства и недостатки пластиковых труб

Полипропилен имеет ряд неоспоримых преимуществ перед трубопроводами из металла. К сильным сторонам материала можно отнести такие моменты:

1. Длительный срок эксплуатации. Производители уверяют, что трубы, использованные в холодном водоснабжении, могут прослужить не менее 100 лет.
2. Низкий вес. Полипропилен – лёгкий материал. Если сравнивать изделия аналогичной длины и диаметра из пластика и металла, первые будут легче примерно в 9 раз.
3. Простой монтаж. С установкой такого водопровода может справиться человек, не имеющий специальных навыков и знаний.
4. Повышенный уровень шумоизоляции. Трубы в жилой застройке не пропускают шумы.
5. Устойчивость к коррозии. Внутренняя поверхность трубы обрабатывается по специальной технологии, что исключает появление твёрдых образований, которые снижают пропускную способность трубопровода.

Кроме этого, можно отметить высокую устойчивость к низким температурам и динамическим нагрузкам. Такие трубы не нуждаются в специальном техническом обслуживании, реализуются в доступном ценовом сегменте.

Имеются у материала и некоторые недостатки. В частности:

1. Сохраняется высокая вероятность линейного расширения, что требует установки специальных компенсаторов.
2. Ускоренное старение материала под воздействием прямых солнечных лучей.
3. Низкая термоустойчивость, что подразумевает обязательное использование утеплителя.

Кроме этого, не допускается провисание трубопроводов настенного крепления, поэтому существенно увеличивается количество крепёжных элементов.

Разновидности труб из пропилена

Поскольку изделия из этого вида пластика выпускаются в широком ассортименте существует несколько видов классификаций.

Различная цветовая гамма

В ассортименте полипропиленовых труб представлены изделия разных цветов. Наиболее часто встречаются монтажные элементы белого, зеленого, серого и черного цветов.

Как правило, оттенок изделий выбирается произвольно и зависит от дизайна труб и производителей (некоторые предприятия традиционно выпускают трубы одного цвета, например, зеленого).

При выборе полипропиленовых труб следует обращать внимание и на цвет изделий. Этот критерий особенно важен, если планируется устройство открытой системы в жилых комнатах или служебных помещениях (ванной, кухне). Единственным исключением является пластиковая продукция радикально черного оттенка

Как правило, этот цвет является показателем максимального уровня защиты от ультрафиолета

Единственным исключением является пластиковая продукция радикально черного оттенка. Как правило, этот цвет является показателем максимального уровня защиты от ультрафиолета.

Конструкции разного типа

По внутреннему устройству все полипропиленовые трубы можно различить на две основополагающие категории:

• однослойные, состоящие из одного слоя пластика;
• многослойные (армированные) из нескольких оболочек, которые состоят не только из пластика, но и из укрепляющих конструкцию материалов, создающих прочный каркас.

Армированные конструкции предпочтительней однослойной, поскольку в этом случае значительно снижается величина температурного удлинения трубы.

Разновидности многослойных труб

Существует несколько вариантов многослойных труб. Наиболее часто для армирования используется алюминий и стекловолокно.

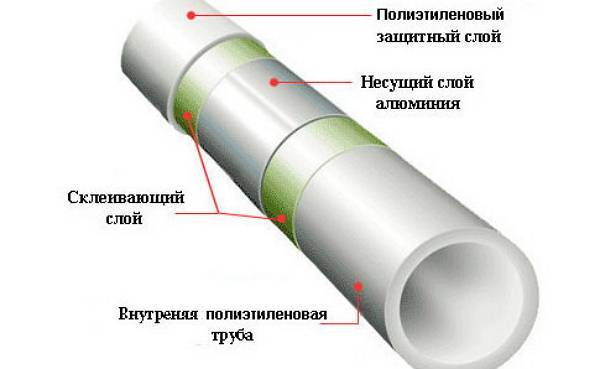

Схематичное изображение трубы, армированной алюминием, с обозначением всех слоев, включая адгезионные. Подобные изделия получают современным методом лазерной сварки

Трубы, армированные сплошным листом алюминиевой фольги. При изготовлении подобных изделий на внешнюю сторону полипропиленовой заготовки наносится гладкий тонкий лист серебристого металла.

Перед началом монтажа такие трубы нужно обязательно зачистить, срезав фольгу на расстоянии примерно 1 мм от края. Пропуск этого процесса отрицательно сказывается на качестве шва, который получится рыхлым и ненадежным.

Монтажные элементы, армирование перфорированным алюминиевым листом. Одним из слоев подобных труб является фольга с пробитыми в ней отверстиями. Как и в предыдущем случае, перед применением подобных деталей их следует зачистить.

Важно учесть, что продукция с перфорированной фольгой отличается большим коэффициентом кислородной проницаемости, поэтому ее не стоит совмещать с отопительными котлами или аналогичной техникой. Трубы с сердцевиной, армированной листом алюминия

В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ

Трубы с сердцевиной, армированной листом алюминия. В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ.

Детали, армированные стекловолокном. Из этого прочного материала чаще всего изготовляется сердцевина трубы, тогда как ее внутренние и внешние части делаются из полипропилена.

Трубы, укрепленные стекловолкном, пользуются заслуженной популярностью. Для таких изделий характерна повышенная прочность и жесткость, кроме того, их можно использовать для сварки без предварительной подготовки

Армирование композитом. Для большей прочности в трубах также выполняют серединный слой из комбинированного материала, который совмещает в себе полипропилени стекловолокно. Такие трубы также отличаются высокими потребительскими свойствами и не требуют зачистки перед использованием.

Несмотря на то, что цена армированных труб примерно на 40% выше, чем однослойных, стоит предпочесть их для проводки отопления. Многослойные изделия отличаются большой надежностью и долговечностью, к тому же они имеют более эстетичный внешний вид

Разновидностью многослойных ПП элементов являются трубы, в которых предусмотрен дополнительный слой пластика. Подобные изделия хорошо выдерживают высокие температуры, однако при этом не исключен контакт транспортируемой жидкости и армированной прослойки.

Помимо этого, покрытия в подобных изделиях часто склеивают клеем, что при определенных условиях может привести к расслаиванию.

Основные достоинства труб из полипропилена

Какими неоспоримыми достоинствами обладают трубы полипропиленовые? Технические характеристики полипропилена, как утверждают производители, поистине удивительны. Он считается универсальным строительным материалом для монтажа и реконструкции инженерных коммуникаций в жилых и промышленных комплексах. Они успешно прошли испытания в независимых европейских и мировых лабораториях и имеют подтверждающие сертификаты качества. Рассмотрим достоинства.

• Главным преимуществом их является долгий срок эксплуатации — около 50 лет, а при использовании их в системе холодного водоснабжения способны послужить и до 100 лет.
• Благодаря специально разработанной внутренней поверхности трубы, которая постоянно находится в контакте с водой, никаких отложений на их поверхностях не образуется.
• Шумоизоляция. При транспортировке горячей воды от теплоносителя или при простом потоке воды могут возникать шумы. Полипропилен способен их поглощать.
• Отсутствие конденсата. Полипропиленовая труба PPR устойчива к температурным перепадам за счет низкой теплопроводности.
• Малый вес. По сравнению со своим аналогом из металла они легче в 9 раз.
• Легкость в монтаже.
• В дополнительном обслуживании не нуждаются.
• Устойчивость к воздействию на них кислотно-щелочных веществ.
• Эластичность полипропиленовой трубы очень высокая.
• Доступная цена.

От чего зависит выбор диаметра?

Выбор диаметра ПП трубопровода зависит от:

• цели применения;
• силы напора;
• нагруженности;
• количества источников воды.

Как правило, входная труба обладает диаметром 32 мм. Для разводки используются ППТ 16-20 мм. При этом внутренний диаметр труб напрямую зависит от толщины их стенок, поэтому данный параметр является одним из самых важных при устройстве системы водоснабжения. Для наиболее точного представления существует специальная таблица соответствия.

Диаметр полипропиленовых труб таблица:

Для системы водопровода, чаще всего, используют трубы с наружным диаметром от 21 до 25 миллиметров, что аналогично стандартным стальным трубам диаметром ½ и ¾ дюйма. Для стояков применяют изделия с диаметром от 32 до 40 миллиметров.

Среди полипропиленовых труб есть несколько видов диаметра:

• 16-1200 мм;
• 16-32 мм в случае с бытовыми изделиями;
• 40-50 мм для внутренней канализации.

Максимально возможный диаметр труб равен 110 мм. Однако, он применяется только в случае обустройства канализаций больших многоквартирных домов.

Максимальное давление, при котором может использоваться конкретная труба из полимера, обозначается в маркировке. К примеру, надпись PN10 означает, что изделие должно эксплуатироваться при давлении не более 10 бар, PN20 – не более 20 бар. Помимо этого в маркировке указывают температуру в градусах.

Полипропиленовые трубки обладают большим коэффициентом расширения: при изменении температуры в процессе использования магистрали размеры ППТ заметно меняются.

Внутренний диаметр зависит от проходимости водопровода. На уровень проходимости влияют следующие факторы:

• внутреннее сечение (чем оно меньше, тем поток слабее);
• общее давление внутри системы;
• отложения внутри труб (зависит от срока эксплуатации изделия);
• количество переходов, поворотов и стыков;
• состав сырья ППТ (при более гладкой поверхности напор и проходимость увеличатся);
• общая протяженность трубопровода (при большой длине проходимость снижается).

Диаметр и толщина стенок напрямую зависят от цели применения и класса трубы. Чтобы узнать точный диаметр, существует специальный расчет, основываясь на измерении гидравлических параметров. Основная цель данного расчета в том, чтобы получить самые точные показатели диаметров.

Во время расчета нужно учитывать все аспекты, включая структуру системы и рабочее давление. К примеру, трубы для системы отопления существенно отличаются от изделий для холодного водоснабжения. В большинстве случаев для безотказной работы магистрали без сбоев необходимо использовать трубы с большим сечением, которое увеличит расходы в несколько раз. Если игнорировать необходимость в большом сечении, то заметно снизится напор.

Канализационные пластиковые трубы диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет

Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

• полиэтилен (ПЭ):
  • высокого давления (ПВД) — для внутренней разводки канализации,
  • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
• поливинилхлорид (ПВХ),
• полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Организация канализации на даче описана тут.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Достоинства и недостатки пластиковых труб

Полипропилен имеет ряд неоспоримых преимуществ перед трубопроводами из металла. К сильным сторонам материала можно отнести такие моменты:

Длительный срок эксплуатации. Производители уверяют, что трубы, использованные в холодном водоснабжении, могут прослужить не менее 100 лет.

Низкий вес. Полипропилен – лёгкий материал. Если сравнивать изделия аналогичной длины и диаметра из пластика и металла, первые будут легче примерно в 9 раз.

Простой монтаж. С установкой такого водопровода может справиться человек, не имеющий специальных навыков и знаний.

Повышенный уровень шумоизоляции. Трубы в жилой застройке не пропускают шумы.

Устойчивость к коррозии. Внутренняя поверхность трубы обрабатывается по специальной технологии, что исключает появление твёрдых образований, которые снижают пропускную способность трубопровода.

Кроме этого, можно отметить высокую устойчивость к низким температурам и динамическим нагрузкам. Такие трубы не нуждаются в специальном техническом обслуживании, реализуются в доступном ценовом сегменте.

Имеются у материала и некоторые недостатки. В частности:

Сохраняется высокая вероятность линейного расширения, что требует установки специальных компенсаторов.

Ускоренное старение материала под воздействием прямых солнечных лучей.

Разновидности полипропиленовых труб

Трубы из полипропилена разделяются на типы в соответствии с составом сырья и давлением, при котором они используются.

Классификация полипропиленовых труб (ППТ) по составу сырья, а именно по степени модификации основного полимера с различными используемыми добавками:

1. PPR (PPRС, ППР) – трубы этого типа делают из статического сополимера пенопропилена с кристаллической структурой молекул. Данные изделия отличаются устойчивостью к температурным колебаниям от -170 до +1400С, а также ударным нагрузкам, поэтому их часто используют для систем водопровода, отопления и канализации. Размер диаметра от 16 мм до 110 мм.
2. PPH – в данных изделиях для придания повешенной ударной прочности с полипропиленом смешивают модифицирующие добавки: нуклеаторы, антипирены, антистатики. Данный тип с большим диаметром применяется для системы наружного водопровода, дренажа, вентиляции. А для устройства отопления эти изделия не подходят, поскольку отличаются низкой температурой плавления.
3. PPB (блок-сополимер) – данный тип сырья обладает структурой из блоков микромолекул гомополимера, отличающихся по составу и строению, которые чередуются между собой в определенном порядке. В конечном итоге изделия приобретают повышенную степень ударной стойкости, поэтому их используют для системы теплый пол и холодного водоснабжения.
4. PPs (полифенилсульфид) – этот высочайший класс полимера с особым строением молекул обладает повышенной устойчивостью к нагрузкам и перегреванию, очень износостойкий и прочный. Применяется PPs для устройства холодного и горячего водоснабжения, вентиляции, систем отопления. Диаметр этих полипропиленовых труб варьируется от 20 до 1200 мм.

При этом конфигурации, а также внешний и внутренний диаметр полипропиленовых труб строго регламентируются ГОСТ.

В маркировке труб из полипропилена встречаются обозначения N25, N 20, N10 и т.д. Данный показатель позволяет оценить устойчивость ППТ к давлению жидкости, которая находится в них.

Различают такие типы полипропиленовых труб по давлению, от которого зависит, какого диаметра выбирать изделие:

1. РN10 (N10) – с рабочим давлением на стенку 1,0 МПа и толщиной полимера от 1,9 до 10 мм. Применяются для устройства систем теплых полов, холодного водоснабжения с нагревом до +45 оС. Диаметр труб этого типа: наружный – 20…110 мм, внутренний – 16…90 мм.
2. PN16 – этот тип изделий используется редко, обладает давлением на стенку 1,6 МПа. Подходит для холодной и горячей воды с нагревом теплоносителя до +60 оС.
3. N20 (РN20) – изделия с рабочим давлением на стенку 2,0 МПа и толщиной 16…18,4 мм. Наиболее востребованный полимер для подвода горячего и холодного водоснабжения с температурой нагрева до 80 оС. Исполнение: наружный диаметр – 16…110 мм, внутренний – 10,6…73,2 мм.
4. N25 (РN25) – полипропилен с рабочим давлением на стенку 2,5 МПа и армированием алюминиевой фольгой. Прекрасно подходят для обустройства систем горячего водоснабжения, отопления с температурой жидкости до +95 оС. Многослойная структура этих изделий способствует высокой устойчивости к тепловым и ударным нагрузкам. Диаметр труб этого типа – 13,2…50 мм, наружный – 21,2…77,9 мм.

Существуют также ППТ, армированные стекловолокном. Такие магистрали не расслаиваются в процессе эксплуатации, а при сборке водопровода позволяют сэкономить время на зачистке срезов при сварке. Полипропиленовые трубы с армированием стекловолоконной сеткой устойчивы к деформации, обладают увеличенным сроком эксплуатации, обеспечивают быстрый и легкий монтаж.

О цифровых и буквенных символах в маркировке

На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.

Давление. Единица измерения – кг\см2. Обозначается как PN. Показывает, сколько времени труба работает нормально при поддержании тех или иных характеристик.

Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.

Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.

Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.

1. Al – алюминий.
2. PEX – обозначение сшитого полиэтилена.
3. PP-RP. Это полипропилен, поддерживающий высокое давление.
4. PP – Обычные разновидности полипропиленового материала.
5. HI – огнестойкая продукция.
6. TI – термоизолированный вариант.
7. M – обозначение многослойности.
8. S – значок для однослойных структур.

Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:

1. Наличия или отсутствия сертификатов.
2. Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
3. Изготовителей.
4. Толщины стенок и сечения.

Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.

Номинальное давление

Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.

PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.

PN16. Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.

PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.

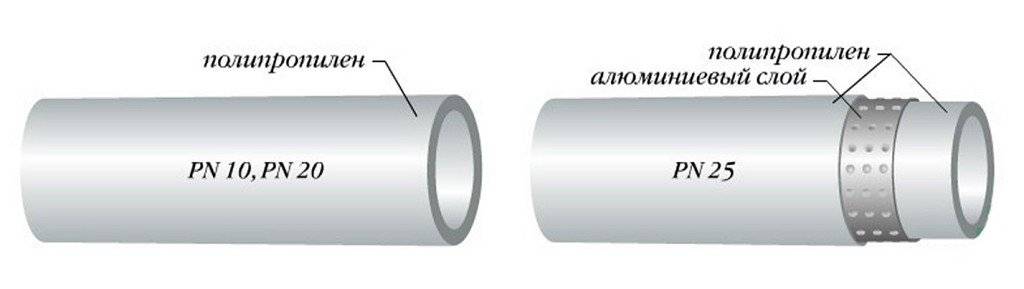

PN25. Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.

Класс эксплуатации

При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.

• 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
• 2 класс – ГВС при 70 °С.
• 3 класс –  для напольного отопления, использующего низкие температуры до 60 °С.
• 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
• 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
• ХВ – холодное водоснабжение.

Размеры

Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.

Что означает аббревиатура, нанесенная на этот вид изделий

Базовая маркировка

Она довольно информативна и соответствует международным стандартам.

Обозначение полипропиленовых труб дает возможность непрофессионалу выбрать нужное изделие, руководствуясь следующими данными:

• Название материала, который используется для изготовления труб, где буква В обозначает блокспополимер, Н — гомополимер и R — это рандом сополимер. Далеко не все производители используют именно их, но сочетание РР всегда указывает на то, что труба из полипропилена. Другие же варианты обозначения понятны интуитивно, например, пользующийся особой популярностью рандом сополимер может быть указан так: PP-random, PPRC.
• Наружный диаметр трубы и минимальная толщина ее стенки. Указывают ее в миллиметрах, при этом диаметр изделий достаточно разнообразен — от 10 до 1200 мм.

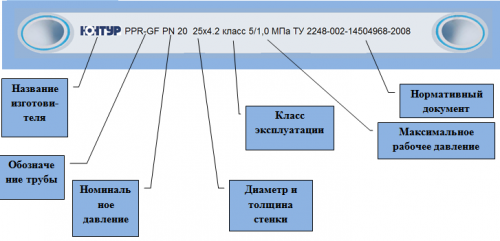

Обозначение основных показателей на трубе

Величина номинального давления. Приводиться в барах и обозначается PN. Этот параметр указывает, при каком уровне этого показателя изделие сможет прослужить 50 лет. Наибольшее распространение получили полипропиленовые трубы, у которых это значение находиться в пределах от 10 до 25.

Очень важно помнить закономерность: чем выше значение номинального давления, тем должна быть толще стенка трубы.

Дополнительная информация

В маркировке полипропиленовых труб, помимо вышеуказанных сведений, можно найти следующие важные критерии:

• Информация о соответствии изделия техническим регламентам, в том числе и международным.
• Производитель продукции — его торговая марка либо знак.
• Наличие знака качества, что свидетельствует о том, что продукт соответствует требованиям национального стандарта, а также его название и номер.
• Сведения о применяемой технологии и классификация по MRS – признаку (минимальной длительной прочности).
• Номер партии, дата выпуска изделия и много другой интересной информации, которые зашифрованы в 15 цифрах, где две последние цифры — это год изготовления.

Особенности выбора другого оборудования

Диаметры труб могут быть выбраны и по условиям гидравлического сопротивления для нетипично-большой длины трубопроводов, при которой возможен выход за технические характеристики насосов.

Но подобное может быть для производственных цехов, а в частном строительстве практически не встречается.

Трубопровод рассчитывается на максимальную мощность. Но система, если когда и будет работать в таком режиме, то не продолжительное время. При проектировании отопительного трубопровода можно принимать такие параметры, чтобы при максимуме нагрузки, скорость теплоносителя была и 0,7 м/с.

На практике скорость воды в трубах отопления задается насосом, который имеет 3 скорости вращения ротора.

Кроме того подаваемая мощность регулируется температурой теплоносителя и продолжительностью работы системы, а в каждой комнате может регулироваться путем отключения радиатора от системы с помощью термоголовки с нажимным клапаном.

Таким образом, диаметром трубопровода мы обеспечиваем нахождение скорости в пределах до 0,7 м при максимальной мощности, но система в основном будет работать с меньшей скорость движения жидкости.

Размеры полипропиленовых труб в зависимости от сферы применения

Полипропиленовые трубы используются в разных сферах производства, поэтому к их размерам, толщине стенок и устойчивости к давлению и температуре предъявляются разные требования.

Размеры полипропиленовых труб для вентиляции

Полипропиленовые трубы, используемые для вентиляции, предназначаются для обеспечения беспрерывного движения воздуха. Поэтому они не должны быть особо прочными, но легкость точно не будет лишней, так как системы вентиляции нередко устанавливают на декоративные перегородки или над подвесными потолками.

Размеры полипропиленовых вентиляционных труб определяются в соответствии с типом помещений, где они будут использоваться. Как правило, устанавливают стандартные пятиметровые трубы, так как с более длинными изделиями работать неудобно. Говоря о вентиляционных трубах разных размеров, нужно понимать, что они необязательно будут иметь привычную для нас круглую форму.

Диаметральный размер вентиляционных полипропиленовых труб в жилых помещениях обычно равен 100–125 мм, соединение осуществляется без сварки методом в раструб.

Размеры полипропиленовых труб для канализации

Сборка полипропиленовых труб осуществляется таким же способом, как вентиляции, но с обеспечением герметичности места стыковки при помощи уплотнительного кольца.

Длина труб внутренней канализации может быть 0,3–2 м, чаще всего используются диаметральные размеры 40, 50 и 110 мм. Труба канализационная полипропиленовая обычно имеет размеры 150 мм или более, их длина – 5 м.

Для самотечной канализации нередко используют гофрированные трубы, если они имеют малые диаметральные размеры, их хранят бухтами. Благодаря гофрированию у труб разных размеров уменьшается чувствительность к просадкам грунта. Как известно, просадки не только приводят к образованию дефектов на трубах, но и образуют участки с отрицательным уклоном, чего следует избегать, так как именно в таком месте будут скапливаться остатки еды, содержащиеся в воде.

Самый большой диаметральный размер полипропиленовых канализационных труб – 600 мм, длина может достигать 10 м. С их помощью оборудуют междомовую канализацию силами тяжелой техники.

Размеры полипропиленовых труб для водопровода значительно меньше: диаметр может быть 16–110 мм, длина любая, но наиболее распространенная – 5 м.

Важно уделять внимание не только размерам полипропиленовых труб систем отопления, но и следующим их характеристикам:

• Рабочая температура. Чаще всего используются полипропиленовые трубы типа PPR, способные работать при температурах 95 °С и выше. Тем не менее, существуют также трубы PPH, которые используются только для оборудования систем вентиляции и холодного водопровода.

• Рабочее давление. На полках супермаркетов обычно лежат трубы PN20 или PN25. Число в их маркировке – это максимальное давление, при котором они могут работать в условиях нормальной температуре. Полипропиленовые трубы PN6 выбирать не следует.

• Армирование. Трубы полипропиленовые размером 16 мм и более могут быть покрыты слоем алюминиевой фольги или иметь прослойку смеси полипропилена со стекловолокном; армирование повышает прочность трубы и снижает вероятность деформаций при высоких температурах. Если трубы топятся в стяжку или штукатурку, то данная характеристика особенно важна.

При наличии выбора лучше остановиться на армированной полипропиленовой трубе для отопления нужного вам размера. Армирование позволит избежать проблем при чрезмерном нагреве воды (в отопительный сезон).

Особые случаи

Отдельно следует выделить трубы, используемые для оборудования наружных систем холодного водоснабжения. Размеры полипропиленовых труб в таком случае могут быть самыми разными (в том числе 60 см). Толщина стенок может быть несколько десятков миллиметров. Производство таких труб обычно осуществляется десятиметровыми плетями.

По мнению монтажников, системы, собранные из полипропиленовых труб различных размеров и диаметров имеют следующие особенности:

• Если полипропиленовые трубы монтируют в местах оживленного движения, то их необходимо поместить в железобетонный короб, который предотвратит их деформацию при просадках грунта.

• Если размер полипропиленовой трубы 300 мм и более, то для ее укладки используется тяжелая техника. Несмотря на то, что полипропилен является самым легким из технических пластиков, трубы больших размеров, изготовленные из него, тяжелые. Для справки: при плотности 0,91 т/м3 полипропилен легче, чем вода.

• Собирая полипропиленовые трубы, не нужно использовать фитинги. Трубы больших размеров варят встык, что никак не сказывается на их прочности, так как их стенки толстые.
