Какие бывают водоносные слои
Очевидно, что бурить нужно там, где есть водоносный слой (горизонт)
Важно понимать, что эти слои распределяются на разной глубине, не равномерно, исходя из свойств породы
По глубине залегания существуют следующие виды подземных вод:
- Почвенные — находятся почти возле поверхности. Осадки сцепляются с твердыми частями почвы и образуют почвенные подземные слои. Водоупорного слоя у них нет
- Верховодка — в основном это осадки, которые скапливаются сверху водоупора.
- Грунтовые — есть почти везде, их образуют осадки, воды озер, рек, других водоемов. Этот постоянный водоносный горизонт лежит на водоупоре.
Важно! У этих трех слоев своего напора нет. Если сделать до них скважину, то вода не будет литься
Именно поэтому бурят до других межпластовых горизонтов. В редких случаях хватает бурения до грунтовых вод, но это скорее исключение.
Межпластовые — это водоносный слой, который зажат между двумя водоупорными горизонтами. Здесь есть напор и можно ставить скважину — их часто называют артезианскими. Вода из нее будет подниматься и бить даже без помощи насоса.
Специалисты компаний, которые занимаются бурением скважин, обычно знают, на какой глубине находится вода в конкретном регионе. Но это не значит, что водоупорный слой распространяется на весь регион! Может быть так, что на вашем участке вода залегает на 25-30 метрах, а у соседей ее совсем нет или она гораздо глубже.
Что делать, если вам предлагают бурить дорого и глубоко? В этом случае лучше дополнительно проверить, что на участке нет других водоносных слоев, которые залегают не так глубоко. Уточнить это можно так:
- Собрать сведения в нескольких компаниях. Если несколько специалистов настаивают на глубоком бурении, то, скорее всего, так оно и есть.
- Есть платные и бесплатные базы данных, в которых указана глубина верхнего водоносного слоя в разных регионах. Можно получить информацию там.
- Обязательно стоит пообщаться с соседями, особенно, если у них уже есть эксплуатируемая скважина. Соседи могут подсказать другие данные о подземных водах и их качестве.
- Для густонаселенных и хорошо изученных регионов гидрогеологические карты и разрезы есть в интернете. Их легко отыскать по запросу «водоносные горизонты + название региона».
- Теоретически информацию можно получить из государственных геологических фондов.
Какой фильтр использовать

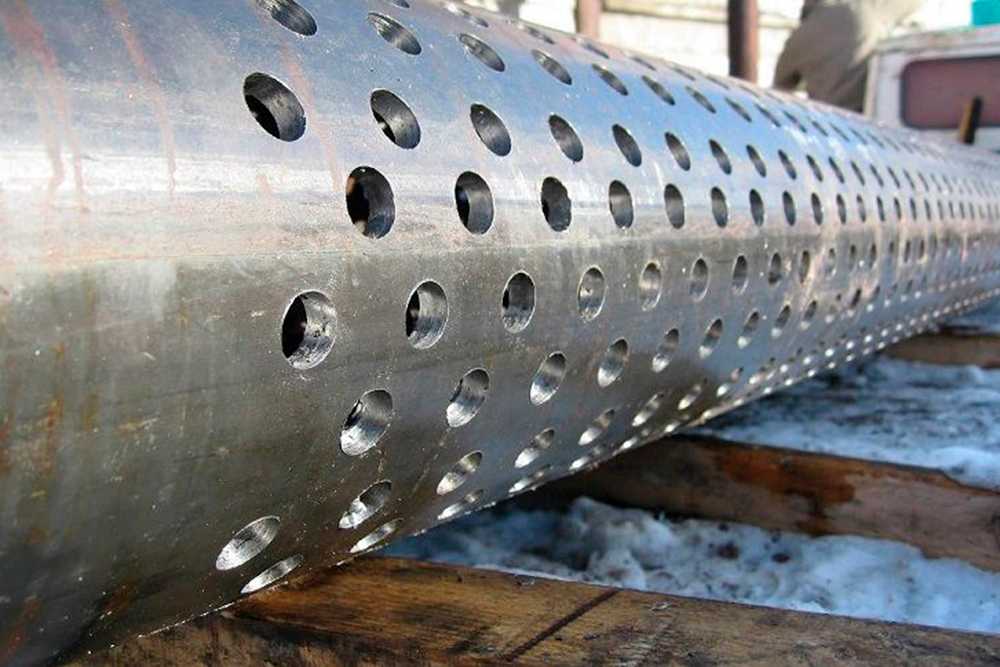

Следующий этап после монтажа обсадной трубы — это установка фильтра. Сам фильтр может быть сетчатым, перфорированным или щелевым, который подбирается с учетом свойств водоносного слоя. Учитывается, через какие слой проходит вода, размер частиц, их состав.
У каждого вида фильтра есть свои нюансы. Так, сетчатый синтетический может часто забиваться, а металлический перфорированный добавлять железо. Чаще всего используют щелевые. Стоимость фильтров разнится от толщины стенок, диаметра, материала, из которого он изготовлен. Металлические долговечнее, прочнее, но и дороже, чем ПВХ.
Монтаж фильтра выполняется прямо на уровне водоносного слоя. Не нужно ставить его глубже — вода станет вымывать, обрушит породу до фильтра и почистить это будет сложно. Не стоит ставить фильтр и выше водоносного слоя, чтобы не перекрыть и не загубить скважину. Одно из последствий неправильного установленного фильтра — мутность воды, от которой потом сложно избавиться.
Какой способ бурения выбрать?
Все рассмотренные способы механического бурения широко применяются для устройства водоносных скважин.
Подводя итоги, можно сказать, что:
- Колонковое бурение целесообразно использовать для проходки в пластичных глинистых грунтах. Колонковый способ подходит для устройства большинства водозаборных выработок, при необходимости используется в паре с ударно-канатным.

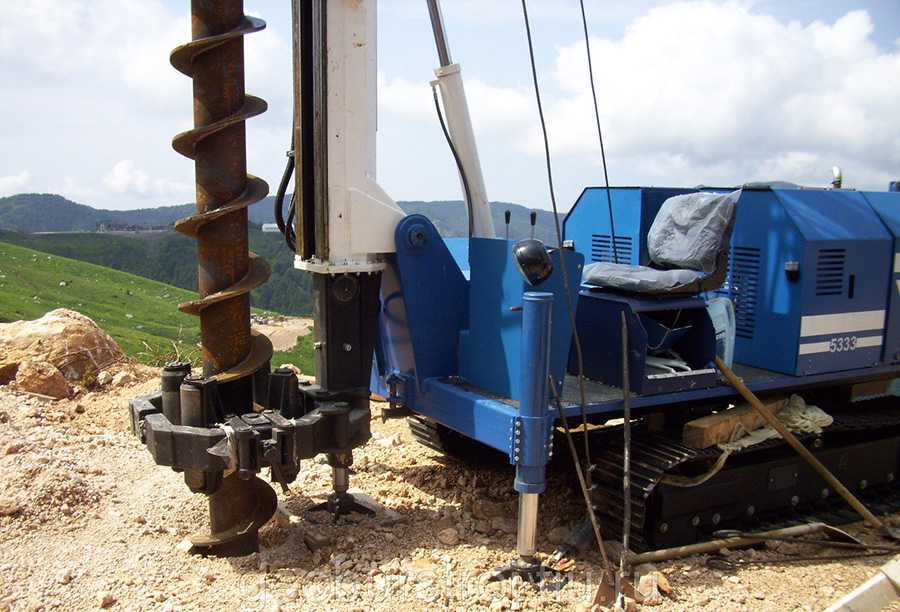

- Шнековое бурение по сфере применения схоже с колонковым методом. От него отличается некачественной очисткой ствола, требует обязательного использования желонки или долгосрочной промывки скважины перед эксплуатацией.
- Роторное бурение – оптимальный вариант для пробивки стволов скважин в скальных грунтах.
Стоимость разработки скважины с использованием того или иного метода бурения во многом зависит от того, какое оборудование применяется, а также от категорий пройденных пород по буримости.
Правильно выбранный способ бурения скважины поможет не только снизить временные затраты на бурение, но и позволит в будущем эксплуатировать водоисточник без проблем
Очистительные работы в скважине
Если расположение скважины предполагается на дачном участке, употребляемом лишь на время выходных в летнее время, то оно того не стоит. Слишком трудоёмко и затратно. Вполне достаточно будет наличия привозной (приносной) воды на пару дней.
Совсем другое дело, если на участке производятся сельхоз работы по выращиванию овощей, есть фруктовый сад или цветник. Либо же он используется для долговременного проживания. В этом случае наличие постоянного источника пресной воды просто необходим, т.к. предполагается полив грядок, приготовление пищи и использование в гигиенических целях.
Своя скважина позволяет владельцу:
- не зависеть от центрального водоснабжения;
- всегда иметь бесперебойную подачу воды в необходимом объёме;
- пользоваться чистой водой, прошедшей через естественные природные фильтры и насыщенной необходимыми микроэлементами.
Видео описание
Какой вариант скважины для воды выбрать можно ознакомиться тут:
Однако наличие этих преимуществ потребует от хозяина участка проведения периодических профилактических работ по очистке засорённого устройства. Как правило, производят эту очистку несколькими способами:
- с помощью желонки;
- прокачка скважины вибрационным насосом;
- с помощью двух насосов (глубинного и роторного).
Применение этих способов предполагает как их отдельного использования, так и совместного поочерёдного. Все зависит от засорённости и глубины колодца.
Очистительные работы с помощью желонки
Желонка (металлическая труба) закрепляется с помощью прочного железного троса или каната и плавно опускается до дна. При достижении дна, она приподнимается (до полуметра) и резко опускается. Удар желонки под действием своего веса способен поднять до полукилограмма глинистой породы. Такая методика по очистке скважины довольно трудоёмка и долгосрочна, но недорога и действенна.
Очистка скважины желонкойИсточник yaplakal.com
Очистительные работы с помощью вибрационного насоса
Этот вариант очистки скважины будет наиболее простым и быстродейственным. Именно поэтому он считается самым распространённым и нашёл применение даже в шахтах, имеющих зауженный приёмник, из-за чего применение обычного глубинного насоса не возможна.
Очистка вибронасосомИсточник рсу-61.рф
Очистительные работы с помощью двух насосов
Этот способ характеризуется тем, что фактически не требует участия в процессе человека. Промывка скважины происходит с применением двух насосов, которые справляются со всеми работами сами, однако затраты времени на это просто громадны.
Подготовка к длительному простою и прокачка после него
В случае если посещение дачного участка в зимнее время (или в другой продолжительный срок) не предполагается, и скважина тоже использоваться не будет, то следует озаботиться этим заранее. Необходимо продумать подготовку устройства к бездействию и как прокачать скважину после зимы или длительного простоя.
Подготовка сводится к установке внутрь греющего кабеля или использования любых подручных материалов для утепления устройства.
Прокачка скважины после зимы осуществляется стандартными способами, которые описаны выше, и применяются лишь в случае такой необходимости.
Пример утепления скважины на зимуИсточник tildacdn.com
Частная скважина на собственном участке – вещь полезная и совершенно необходимая. Однако она потребует некоторых периодических профилактических работ по очистке и раскачке. Выше описано, что такое раскачка, для чего её применяют, каким насосом прокачать скважину после бурения, как правильно и каким способом это сделать и какие особенности применения того или иного варианта. Так же упомянуты вопросы подготовки устройства к длительному простою (зимовке) и восстановления производительности после этого периода.
Подбор и монтаж оборудования для поставки воды
Оборудование для индивидуального водоснабжения состоит из следующих элементов:
- Насоса, он может быть погружным либо располагаться на поверхности.
- Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
- Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.
Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.
Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика
Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.
Поверхностный насос для неглубокой скважины
Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.
В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.
Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м. Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.
Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.
Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды
Погружной насос для глубокой скважины
Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.
В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.
Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика. В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.
Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.
Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины
Что нужно сделать после обсадки
Следующий шаг после обсадки скважины — закрепление оголовка и кофра наверху обсадной трубы. Кофр предназначен для теплоизолирования, а оголовок создает нужное давление и закрывает скважину. Оголовок располагают не выше уровня промерзания, чтобы вода в скважине не замерзала. Узнать уровень промерзания можно из «Пособия по проектированию оснований зданий и сооружений».
Обустройство — это еще не конец работы, поскольку для полноценной подачи воды нужна еще система водоочистки, подвод водопровода в дом. Желательна также автоматическая система водоподачи, тогда процесс пользования будет как в квартирах. Кроме того, необходимо облагородить на участке саму скважину.
Оптимальное время для бурения
Решив вопрос о том, где лучше всего бурить водоносную скважину необходимо определиться, когда производить бурение. Специалисты считают, что каждое время года имеет свои плюсы и минусы для проведения буровых работ. В одном они сходятся единогласно: нельзя бурить скважину в весенний период.
Причин этому несколько:
- наличие паводка повышает уровень грунтовых вод;
- невозможно достоверно определить место и глубину залегания водоносного пласта;
- весенняя распутица затруднит проезд буровой техники.
В большинстве регионов России бурение скважин невозможно с марта по май, в северных районах с апреля и до середины июня. В засушливых регионах также не рекомендуется производить буровые работы весной даже при отсутствии паводка, в этом случае грунтовые воды всё равно нестабильны, их уровень заметно повышен.
Бурение скважины весной возможно в том случае, если разведочное бурение было проведено в летне-осенний период и точно известна глубина залегания водоносного слоя
Летне-осенний период
Лучшее время для устройства скважины – июль-сентябрь. В это время уровень верховодки находится на минимальной отметке, а значит, можно точно определить оптимальный горизонт для будущей скважины.
Также к преимуществам проведения буровых работ в летне-осенний период можно отнести:
- сухость и устойчивость грунта;
- возможность подъезда специальной техники;
- комфортную температуру для проведения буровых работ.
Многие владельцы участков предпочитают начинать работы по устройству скважин осенью после уборки урожая, чтобы спецтехника не повредила посадки, а при промывке скважины не произошло заливание культур загрязнениями.
Планируя устройство скважины на период август-начало сентября, учтите, что в это время компании, производящие бурение заняты, поэтому договариваться о дате необходимо заранее.
Бурение в зимний период
Зима – идеально время для бурения артезианских и песчаных скважин до грунтовых вод. В этом случае риск ошибки неправильного определения водоносного слоя сводится к минимуму, т.к. верховодка не мешает определению уровня грунтовой воды.
Современная техника легко справляется с промёрзшим грунтом, при этом по минимуму вредит рельефу вашего участка.
Промывку скважины делать нужно обязательно, выполняют ее не только ради откачки мутной воды. Обрушенный во время бурения грунт может забить насос и моментально вывести его из строя. Потому для прокачки выбирают недорогие вибрационные агрегаты типа Ручеек, с которыми не жаль будет сразу расстаться.
Немаловажный фактор: в зимний период количество клиентов у фирм-бурильщиков снижается, а значит и уменьшается стоимость буровых работ.
В зимний период спецтехника не портит ландшафт участка, не вредит газонам и зелёным насаждениям, грунт, оставшийся после бурения, даст усадку и работу по его уборке весной будут сведены к минимуму
Что нужно для водоснабжения из скважины
При бурении индивидуальных скважин с применением буровой техники в шахту опускают колонну из обсадных труб, материалом изготовления которых являются полимеры (непластифицированный поливинилхлорид НПВХ, ПНД) или сталь, иногда пластиковые трубы вставляют внутрь металлических при больших глубинах. На этом этапе должна быть известна схема обустройства скважины, к примеру, если вода подается в водопровод через адаптер, его не рекомендуется закреплять на пластиковую хрупкую стенку трубы, колонна или ее верх должны быть выполнены из металла.
Чтобы понять, как обустроить скважину на воду после бурения, следует рассмотреть все оборудование и инженерные сооружения, которые нужны для доставки воды во внутренний водопровод дома. Для обеспечения жилища скважинной водой необходимы:
Обсадная колонна. После прохода скважинного канала в него погружают колонну из труб длиной 6 м, которые соединяют между собой посредством резьбы. Она должна иметь гладкие прочные стенки, выдерживающие наружное давление грунта, и диаметр, подходящий для погружения выбранной модели электронасоса.
В последнее время пользуется популярностью индивидуальное бурение абиссинских скважин частными лицами в случаях, если зеркало воды на участке находится ближе, чем 9 м от уровня земли. Для этого гидробуром проделывают узкое отверстие в земле и погружают внутрь трубу из полиэтилена низкого давления (ПНД) с самодельным фильтратором на конце, которую подключают к поверхностному электронасосу. Глубина самодельных абиссинок доходит до 30 м, обсадной колонной и подающим трубопроводом одновременно является опущенный в канал трубный участок ПНД.
Приспособления для погружения насоса и всасывающего рукава в источник. Опуская глубинный насос, всегда применяют оголовок или крышку при адаптерном подключении, к которым привязывают агрегат и прикрепляют подающую трубу. При креплении адаптера подающий воду трубопровод пропускают через его боковой фитинг, закрепленный на стене колонны.
Схема обвязки скважины с глубинным насосом
Электронасос. Существуют две группы электронасосов для подачи воды: погружные и поверхностные, первые опускают в скважину на большую глубину, чтобы они погрузились без помех, требуется обсадная колонна подходящего диаметра из заводских скважинных труб. В поверхностных электронасосах для водозабора с глубин до 9 м используют узкий рукав или водопроводную трубу малого сечения, поэтому широкая колонна для их работы не требуется — это является определяющим фактором при их использовании для всасывания воды из абиссинок.
Автоматика. Чтобы отключать насос после наполнения водопроводной системы, используют реле давления, для его настройки и контроля устанавливают манометр, расширительный бак применяют для хранения водных запасов и поддержания давления в магистрали. Перечисленные приборы являются основными узлами бытовой водоподающей магистрали с электронасосом, при использовании поверхностных видов все перечисленные элементы и помпу часто собирают в единый блок — насосную станцию.
Пример обвязки водоисточника с поверхностным насосом в доме
Помещение для размещения насосного оборудования. Поверхностные электронасосы и управляющая автоматика могут располагаться вблизи источника или на некотором расстоянии в техническом павильоне или жилом здании. Если оборудование находится рядом с обсадной колонной, принимают меры для его предохранения от атмосферных осадков и низких температур, сооружая утепленный кессонный колодец.
Трубопровод. Для подачи воды в дачный дом или коттедж используют специальную трубу из ПНД, один конец которой подключают к оголовку скважины или адаптеру, а второй заводят в дом, подсоединяя к поверхностному электронасосу или внутреннему водопроводу.
Арматура. Для управления потоками воды и соединения отдельных участков трубопровода около скважины и в доме используют сантехническую арматуру: угловые и многовходовые фитинги, тройники, муфты, шаровые краны.
Фильтры. Воде из подземных источников часто требуется чистка, в неглубоких водных пластах присутствуют песок и глина, которые отстаивают или отсеивают грубым фильтрованием и далее пропускают через адсорбционные фильтраторы. Намного сложнее обстоит дело при использовании глубинных артезианских источников, вода из которых часто содержит повышенные концентрации железных, калиевых, марганцевых, магниевых оксидов, сероводорода. Для ее очистки от вредных примесей используют дорогостоящие способы с применением аэрационных установок обезжелезивания, колонн с ионообменными смолами, фильтров обратного осмоса.
Виды скважин
Что учесть при бурении в доме
Прежде чем браться за бурение водоскважины в домашнем хозяйстве, необходимо найти воду. Существует много методик поиска источника, к которым прибегают опытные работники перед монтажом. В противном случае можно выполнить все технические работы, а воды при этом в доме не будет!
Как пробурить скважину грамотно, подскажут данные рекомендации:
- Планируйте устройство конструкции уже на этапе строительства дома перед возведением фундамента. Для этого можно воспользоваться услугами специальных служб либо советами опытных людей.
- Чтобы не возникало непонятных ситуаций с подрядчиком, отметьте данную область на соответствующей документации.
- Бурите водоскважину на расстоянии не менее 1 м от фундаментной конструкции.
- Первое время после установки конструкции рекомендуется усиленно эксплуатировать скважину, чтобы выявить возможные недочеты ее установки.
- Для конструкции лучше выбирать нержавеющие либо оцинкованные трубы. Это позволяет продлить срок службы деталей.
Создание скважины – это ответственный и трудоемкий процесс. От качества его проведения зависит не только количество поступающей внутрь дома воды, но и ее качество. За один день выполнить все работы нереально!
Затем начинается обсаживание металлическими трубами ствола. Далее идет в ход меньшего размера долото, после чего производят установку пластиковых труб, отличающихся большей надежностью и долговечностью. На финальном этапе внутрь скважины опускают насос, способный откачать на поверхность всю грязь. Появление струи визуально чистой воды – завершение откачки.
Если в качестве источника выбрана артезианская скважина, насос для нее следует брать мощный и бесшумный. Это убережет от излишнего шума и затрат на приобретение дополнительного оборудования.
При выборе насоса следует обращать внимание на:
- высоту напора;
- расход кубометров в мин.
Не рекомендуется бурить скважину под:
- детской;
- гостиной;
- спальней.
Описанная конструкция может сильно шуметь и быть источником повышенной влажности. Это не только причинит ущерб интерьеру комнат, но и нарушит спокойствие всего дома. Также при ремонте не всегда получается доставить необходимое буровое оборудование в то или иное подпольное помещение.
Для скважин производится большое количество кессонов, способных защитить водоносный источник от промерзания и проникновения внутрь загрязнений. Он выглядит как герметичная емкость, заглубленная в землю и зафиксированная на обсадной трубе.
Обустройство кессона начинают после бурения скважины. При этом обязательно утепляют люк после засыпания герметичной емкости землей по самую крышу. Далее приступают к монтажу собственного оборудования. Экономия на кессоне выливается в дополнительные затраты на приобретение труб и досрочно вышедших из рабочего состояния насосов.
Для большей надежности на трубы устанавливают специальные фильтры. Фильтром грубой очистки удается очистить воду от песка, гравия и других грубых включений.
С помощью фильтровального оборудования получают технически чистую жидкость, которая не портит нагревательные элементы бытовой техники.
Предыдущая запись Чистка колодца своими руками
Следующая запись Ручное бурение скважины на воду
Использование скважинного адаптера
Павильон или кессон наилучшим образом обеспечивают защиту источника водоснабжения. Однако оба эти решения отнюдь не дёшевы. Если речь идёт о солидном загородном доме и обширном участке, заметные финансовые затраты по обустройству скважины, несомненно, оправданы.
Но что делать тому застройщику, который не обладает бесконечным бюджетом, строит небогатый сельский домик или скромную дачу? Для обустройства скважины на даче существует экономное альтернативное решение — скважинный адаптер.
С его помощью водопроводную трубу, идущую из дома, можно ввести непосредственно в обсадную трубу скважины. Никакой кессон не нужен. Правда при необходимости обслуживания, адаптер придётся раскапывать, ведь он находится в грунте. Но необходимость в этом возникает редко.
Скважинный адаптер представляет собой разборный фитинг, состоящий из двух частей: наружной и внутренней. Наружная часть располагается снаружи обсады и служит для соединения с водопроводной трубой, идущей в дом.
К ответной внутренней части подсоединяется труба от насоса. Обе части адаптера, соединяющиеся на обсадной трубе, имеют радиусную форму, повторяющую диаметр ствола. Соединяются элементы через двойное герметичное уплотнение.
Адаптер в обсадной трубе, вставляется в заранее просверленное отверстие. При установке следует тщательно проверить герметичность соединений
Адаптер должен размещаться ниже глубины промерзания грунта и монтаж должен быть произведен с особой тщательностью. Обсадная труба остаётся на поверхности земли, её оставляют невысоко торчащей над уровнем земли. Сверху монтируется крышка, в которую вводят электрокабель для питания погружного насоса.
В сильные морозы холод будет проникать внутрь скважины по обсадной трубе. Поэтому, если зимние температуры опускаются ниже -20 °C, рекомендуем скважину укрыть на зиму еловыми лапками, соломой или утеплить иным способом.
Единственное, но весомое преимущество адаптера перед кессоном — дешевизна. Из недостатков: сложность обслуживания оборудования, слабая защищённость от механических повреждений электрокабеля, менее надёжная подвеска насоса (он держится не на тросе, а на одной лишь водопроводной трубе).
Обустройство с помощью скважинного адаптера. И адаптер и водопроводная труба должны располагаться ниже глубины промерзания грунта
И да, оборудование для водоснабжения может быть установлено только в доме. Смонтировать адаптер можно самостоятельно, но потребуется специальный ключ с длинной насадкой, некоторая техническая сноровка и немало терпения.
В заключение скажем, что «дешёвый и сердитый» скважинный адаптер действительно дёшев. Однако не всегда может быть применён и не обеспечивает того же уровня защиты источника и долговечности, что и кессон.
Выводы и полезное видео по теме
Ролик #1. Выбор места бурения водоносной скважины на участке:
Ролик #2. Практическое применение метода биолокации при поиске воды:
Ролик #3. Ролик о самостоятельной разведке примитивным способом бурения:
Выбор правильного места для устройства скважины — это важное мероприятие, от которого зависит дальнейшая эксплуатация водоснабжающей системы вашего участка и дома. Необходимо в обязательном порядке учесть санитарные нормативы, расположение фундамента
Желательно по возможности сократить наружную трассу водопровода, если предполагается автоматизация системы
Необходимо в обязательном порядке учесть санитарные нормативы, расположение фундамента. Желательно по возможности сократить наружную трассу водопровода, если предполагается автоматизация системы.
Желающих поделиться собственным опытом в определении оптимального места для устройства водозабора на загородном участке приглашаем оставлять комментарии. Если в предложенной информации нашлись спорные моменты, задавайте вопросы. Комментируйте, пожалуйста, в расположенном ниже блоке.
